Lista zmian w instrukcji
|
|
- Zbigniew Pietrzyk
- 4 lat temu
- Przeglądów:
Transkrypt
1 Lista zmian w instrukcji Written By: Jakub Dolezal 2019 manual.prusa3d.com/ Page 1 of 11
2 INTRODUCTION Drukarka Original Prusa i3 MK3 jest stale rozwijana. Dzięki Waszym opiniom i ulepszeniom wprowadzanym przez zespół Josefa Prusa, drukarka otrzymuje nowe funkcje i zmodernizowane części dla łatwiejszego montażu. Wszystkie zmiany zostały opisane poniżej. Jeśli potrzebujesz pomocy, zapytaj poniżej o krok w instrukcji online lub skontaktuj się z naszym działem pomocy manual.prusa3d.com/ Page 2 of 11
3 Step 1 Historia wersji Wersje instrukcji dla MK3: 11/ Wersja początkowa / Zaktualizowano do wersji / Zaktualizowano do wersji / Zaktualizowano do wersji / zaktualizowano do wersji / Zaktualizowano do wersji / Zaktualizowano do wersji manual.prusa3d.com/ Page 3 of 11
4 Step 2 Zmiany w instrukcji (1) 01/ Rozdział 2 - Krok 12 Przedni uchwyt osi Y i tylny uchwyt osi Y'' (pierwsza ilustracja) zostały zastąpione przez uchwyt osi Y''' (druga ilustracja). Wszystkie 4 uchwyty osi Y są takie same ale sposób montażu pozostał taki sam jak w poprzednich wersjach. Instrukcja w wersji manual.prusa3d.com/ Page 4 of 11
5 Step 3 Zmiany w instrukcji (2) 01/ Rozdział 7 - Kroki 2-10 Poprzednia wersja pokrywy przewodów podgrzewanego stołu (zaznaczona na zielono) została uaktualniona (zaznaczona na pomarańczowo). Sposób montażu różni się nieznacznie. W przypadku nowej wersji pokrywy (zaznaczonej na pomarańczowo), proszę odnieść się do instrukcji w wersji online. Instrukcja w wersji manual.prusa3d.com/ Page 5 of 11
6 Step 4 Zmiany w instrukcji (3) 02/ Rozdział 7 Pierwotny sposób organizacji przewodów podgrzewanego stołu zawierał filament nylonowy i owijkę spiralną. Od lutego 2018 filament nylonowy i owijka spiralna zostały zastąpione owijką tekstylną. Każdy ze sposobów organizacji przewodów ma swój własny Rozdział 7. Możesz rozróżnić je po nazwie lub wg ostatniego kroku w rozdziale 6. Aktualna wersja instrukcji w formie drukowanej zawiera rękaw tekstylny, dla instrukcji z owijką spiralną, otwórz wersję online na manual.prusa3d.com Wersja instrukcji manual.prusa3d.com/ Page 6 of 11
7 Step 5 Zmiany w instrukcji (4) 02/ Rozdziały 3 i 4 Obie części drukowane osi X są zaktualizowane. Nowy napinacz umożliwia łatwiejsze napinanie paska. Rozdział 3 zawiera dodatkowy krok. Rozdział 4 zawiera więcej zmian. Część drukowana wózka osi X jest zaktualizowana. System przytrzymujący pasek został całkowicie zmodernizowany. Rozdział 4 zawiera nowe kroki, w tym przycinanie paska. Wersja drukowana zawiera tylko instrukcje dla najnowszego projektu, do poprzednich wersji skorzystaj z instrukcji online. Wersja instrukcji manual.prusa3d.com/ Page 7 of 11
8 Step 6 Zmiany w instrukcji (5) 03/ Rodziały 5 i 8 Aktualizacja procedury montażu ekstrudera zgodnie z sugestiami użytkowników i testami wewnętrznymi. Filament nylonowy jest umieszczany na miejscu wcześniej a pozostałe kroki zostały do tego dopasowane. Wprowadziliśmy nową wersję uchwytu na szpule. Ta wersja wymaga złożenia. Zobacz ostatnie kroki Rodziału 8. Drobne poprawki we wszystkich rodziałach. Instrukcja w wersji manual.prusa3d.com/ Page 8 of 11
9 Step 7 Zmiany w instrukcji (6) 04/ Rozdział 7 (owijka tekstylna) Instrukcja montażu podgrzewanego stołu z owijką tekstylną została zaktualizowana. W przypadku przewodów, które nie są lutowane, użytkownik musi przykręcić je do złączy przy użyciu śrub i nakrętek M3. Dodano zalecany moment dokręcania śrub M5x16r - zobacz rozdział "Oś Y". Wersja instrukcji manual.prusa3d.com/ Page 9 of 11

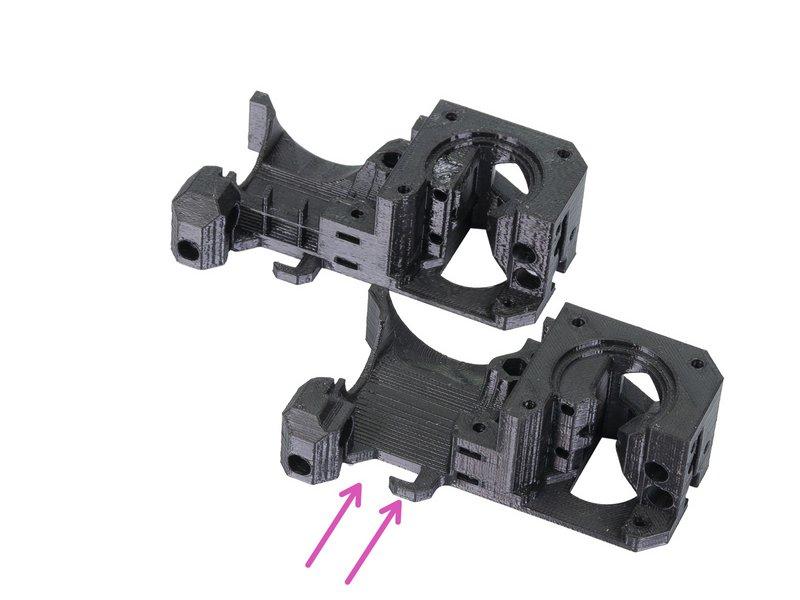

10 Step 8 Zmiany w instrukcji (7) 08/ Rozdział 5 (części ekstrudera) Zmodernizowaliśmy części ekstrudera do wersji B7/R3 aby zwiększyć wydajność chłodzenia. Proces montażu pozostał w większości niezmieniony. W przypadku kroków, które są zupełnie nowe, poinformujemy Cię o tym i wyjaśnimy szczegóły. Korpus ekstrudera (w porównaniu z poprzednią wersją B6) Pokrywa ekstrudera (w porównaniu z poprzednią wersją B6) Dysza wentylatora - 45 stopni Wspornik dyszy - 45 stopni Więcej informacji wraz z bezpośrednim porównaniem możesz znaleźć na naszym Forum. Instrukcja w wersji manual.prusa3d.com/ Page 10 of 11
11 Step 9 Zmiany w instrukcji (8) 09/ Rozdział 5 (owijka tekstylna) i rozdział 8 (obudowa EINSY) Sposób organizacji przewodów ekstrudera został ulepszony. Poprzednio używana owijka spiralna została zastąpiona owijką tekstylną. Zmieniliśmy również umieszczenie opasek zaciskowych. Obudowa płyty EINSY została zaktualizowana, aby zapewnić łatwiejszy montaż wiązek przewodów oraz dostęp do opcjonalnego Raspberry Pi Zero W. Instrukcja w wersji 3.06 This document was last generated on :07:37 AM manual.prusa3d.com/ Page 11 of 11
