1 KOLEKTOR SŁONECZNY PRÓŻNIOWO-RUROWY SB-1800/58-12 SB-1800/58-20 SB-1800/58-30 INSTRUKCJA INSTALACJI I UŻYTKOWANIA Sonneko spółka z ograniczoną odpowiedzialnością spółka komandytowa Warszawa, ul. Bukowińska 24A/111 firma@sonneko.pl

2 1. Opis kolektora serii SB. Zestawienie materiałów Nr Nazwa Materiał 1 Szyna główna SUS201 2 Odkos stelaża SUS201 3 Górny wspornik (uchwyt reflektora) SUS201 4 Wspornik dolny SUS201 5 Konsola zbiorcza Aluminium/Wełna mineralna/miedź 6 Rura Heat-Pipe Szkło 3.3 /Aluminium/Miedź 7 Uchwyty mocujące rurkę Heat-Pipe EPDM 8 Stupy montażowe SUS Cechy - bardzo szybki rozruch nawet przy bardzo niskim poziomie nasłonecznienia dzięki małej pojemności płynu oraz dużej powierzchni przekazania ciepła przez aluminiowy radiator wewnątrz szklanej rury - możliwość korzystania przez cały rok - w przypadku uszkodzenia pojedynczych rur system nie przestaje pracować - możliwość zamontowania odbłyśnika/reflektora dla zwiększenia uzysku ciepła - możliwość budowy dużych zestawów solarnych, uniwersalność montażu w systemy szeregowe bądź równoległe

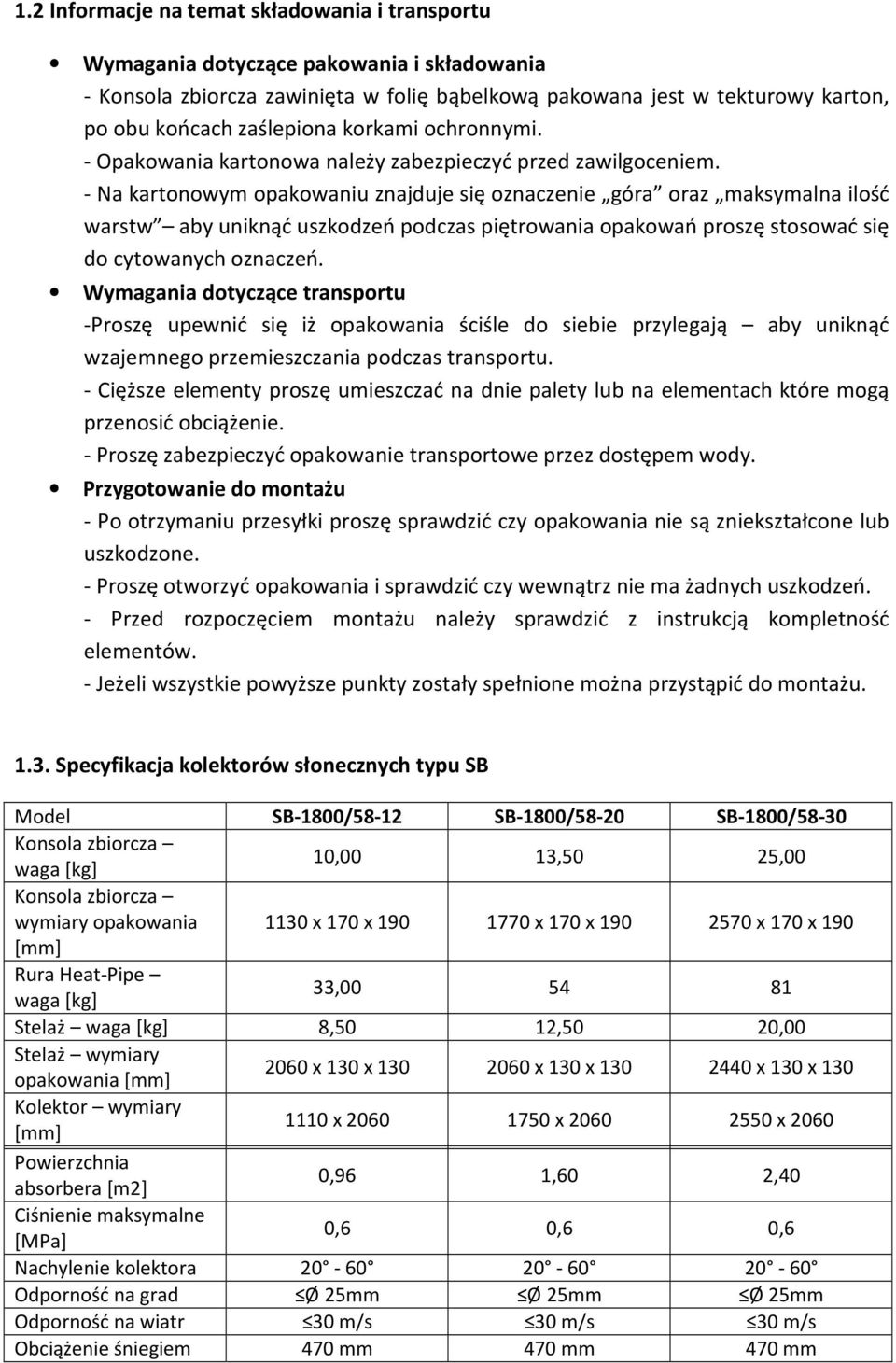

3 1.2 Informacje na temat składowania i transportu Wymagania dotyczące pakowania i składowania - Konsola zbiorcza zawinięta w folię bąbelkową pakowana jest w tekturowy karton, po obu końcach zaślepiona korkami ochronnymi. - Opakowania kartonowa należy zabezpieczyć przed zawilgoceniem. - Na kartonowym opakowaniu znajduje się oznaczenie góra oraz maksymalna ilość warstw aby uniknąć uszkodzeń podczas piętrowania opakowań proszę stosować się do cytowanych oznaczeń. Wymagania dotyczące transportu -Proszę upewnić się iż opakowania ściśle do siebie przylegają aby uniknąć wzajemnego przemieszczania podczas transportu. - Cięższe elementy proszę umieszczać na dnie palety lub na elementach które mogą przenosić obciążenie. - Proszę zabezpieczyć opakowanie transportowe przez dostępem wody. Przygotowanie do montażu - Po otrzymaniu przesyłki proszę sprawdzić czy opakowania nie są zniekształcone lub uszkodzone. - Proszę otworzyć opakowania i sprawdzić czy wewnątrz nie ma żadnych uszkodzeń. - Przed rozpoczęciem montażu należy sprawdzić z instrukcją kompletność elementów. - Jeżeli wszystkie powyższe punkty zostały spełnione można przystąpić do montażu Specyfikacja kolektorów słonecznych typu SB Model SB-1800/58-12 SB-1800/58-20 SB-1800/58-30 Konsola zbiorcza waga [kg] 10,00 13,50 25,00 Konsola zbiorcza wymiary opakowania 1130 x 170 x x 170 x x 170 x 190 [mm] Rura Heat-Pipe waga [kg] 33, Stelaż waga [kg] 8,50 12,50 20,00 Stelaż wymiary opakowania [mm] 2060 x 130 x x 130 x x 130 x 130 Kolektor wymiary [mm] 1110 x x x 2060 Powierzchnia absorbera [m2] 0,96 1,60 2,40 Ciśnienie maksymalne [MPa] 0,6 0,6 0,6 Nachylenie kolektora Odporność na grad Ø 25mm Ø 25mm Ø 25mm Odporność na wiatr 30 m/s 30 m/s 30 m/s Obciążenie śniegiem 470 mm 470 mm 470 mm

4 2. Instukcja montażu 2.1. Lista elementów kolektora SB-1800/58-12 SB-12 SB-20 SB-30 Szyna główna stelaża Górny wspornik Odkos wspornika górnego Szyna dolna Konsola zbiorcza Rura szklana z heat-pipe Uchwyt rury kubek + opaska Stopka stelaża Śruby M8X16 Śruby M6x45 Pasta przewodząca

5 2.2 Montaż konstrukcji kolektora słonecznego na przykładzie SB-1800/58-30 Szyny główne stelaża (1) powinny zostać skręcone z górnym wspornikiem (3) za pomocą śrub M8x16 Odkosy wspornika górnego (2) należy przykręcić zgodnie z rysunkiem

6 Szynę dolną (4) przykręcić przy pomocy śrub M6x45 Do dolnych otworów szyny głównej (1) przy pomocy śrub M6x45 należy przymocować stopy stelaża (8). Jeżeli kolektor będzie montowany płasko np. do dachu należy również stopy stelaża przykręcić do otworów górnych.

7 Do tak przygotowanej ramy kolektora należy przymocować konsolę zbiorczą (5) należy zwrócić uwagę, aby konsola została dokładnie podwieszona w przygotowanych zaczepach(rysunek prawygórny) a następnie unieruchomić konsolę przy pomocy dołączonych uchwytów (rysunek prawy dolny) JEŻELI KOLEKTOR MONTOWANY BĘDZIE PŁASKO NP. DO DACHU TO TAK ZMONTOWANĄ KONSTRUKCJĘ NALEŻY PRZYMOCOWAĆ W MIEJSCU MONTAŻU. W przypadku montażu kolektora na płaszczyźnie płaskiej (płaski dach, grunt) należy w miejsce górnych otworów szyny głównej (1) przykręcić szyny tylne oraz wsporniki/odkosy do nich aby uzyskać konstrukcję poniżej Po zamontowaniu kolektora w miejscu instalacji należy wykonać instalację hydrauliczną kolektora i napełnić instalację płynem solarnym.

8 Po wykonaniu instalacji hydraulicznej można przejść do montażu końcowego. Do szyny dolnej należy przy pomocy dołączonych opasek metalowych wstępnie przymocować dołączone kubki. Następnie można przystąpić do montażu rur szklanych z heat-pipe. Aby ułatwić sobie montaż należy wysunąć głowicę heat-pipe z rury szklanej, następnie nałożyć na głowicę pastę zwiększającą przewodzenie ciepła i wsunąć głowicę do konsoli zbiorczej. Następnie należy do konsoli zbiorczej wsunąć rurę szklaną, a dolną część umieścić w kubku ochronnym, umieścić w opasce montażowej i dokręcić ją tak, aby uniemożliwić poruszanie bądź wysunięcie się z uchwytu. UWAGA!!! PROSZĘ ZACHOWAĆ OSTROŻNOŚĆ PODCZAS DOTYKANIA GŁOWICY HEAT- PIPE NAWET KRÓTKI CZAS EKSPOZYCJI RURY NA ŚWIATŁO SŁONECZNE SKUTKUJE OSIĄGNIĘCIEM WYSOKICH TEMPERATUR I GROZI POWAŻNYMI OPARZENIAMI.
