4. Montaż osi ekstrudera (owijka spiralna)

Transkrypt

1 4. Montaż osi ekstrudera (owijka spiralna) Written By: Dozuki System 2019 manual.prusa3d.com/ Page 1 of 47

2 Step 1 Narzędzia niezbędne w tym rozdziale Szczypce do obcinania opasek zaciskowych. Klucz imbusowy 2,5 mm do śrub M3 Klucz imbusowy 2 mm dla wyrównania nakrętek Klucz imbusowy 1.5 mm do dokręcenia koła zębatego Użyj woreczka opisanego jako "MK2.5 1" Użyj woreczka opisanego jako "2. Extruder" Step 2 Montaż dźwigni dociskowej ekstrudera (część 1) Dla następnych kroków przygotuj: Extruder-idler (dźwignia dociskowa ekstrudera) (1x) Koło zębate Bondtech BEZ WKRĘTA DOCISKOWEGO (1x) Łożysko koła zębatego (2x) Nakrętka M3nS (2x) Wałek koła zębatego (1x) Zwróć uwagę, że w paczce znajdują się 2 rodzaje kół zębatych Bondtech (jedno bez wkręta dociskowego). Upewnij się, że używasz prawidłowego. W tym kroku użyjemy tego BEZ wkręta manual.prusa3d.com/ Page 2 of 47

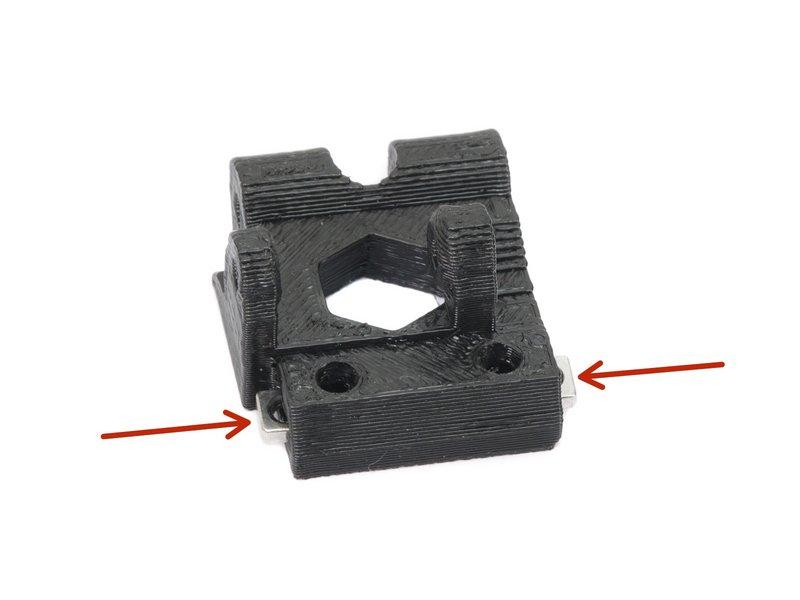

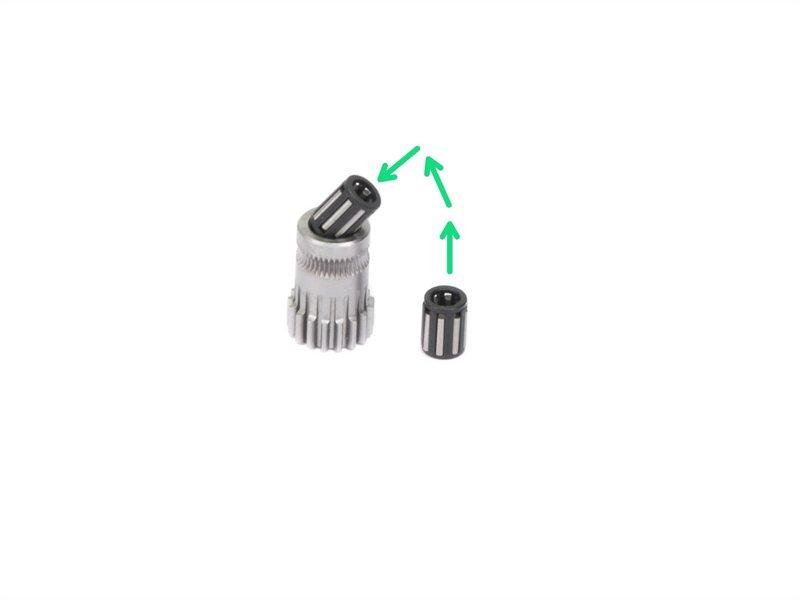

3 Step 3 Montaż dźwigni dociskowej ekstrudera (część 2) Umieść nakrętki w szczelinach po obu stronach dźwigni dociskowej. Umieść obydwa łożyska w kole zębatym. Zwróć na nie szczególną uwagę podczas montażu - mogą się wysunąć. Na powierzchni tej części, ze względu na jej geometrię, mogą być widoczne warstwy. Nie ma to wpływu na jej funkcjonalność i wytrzymałość manual.prusa3d.com/ Page 3 of 47

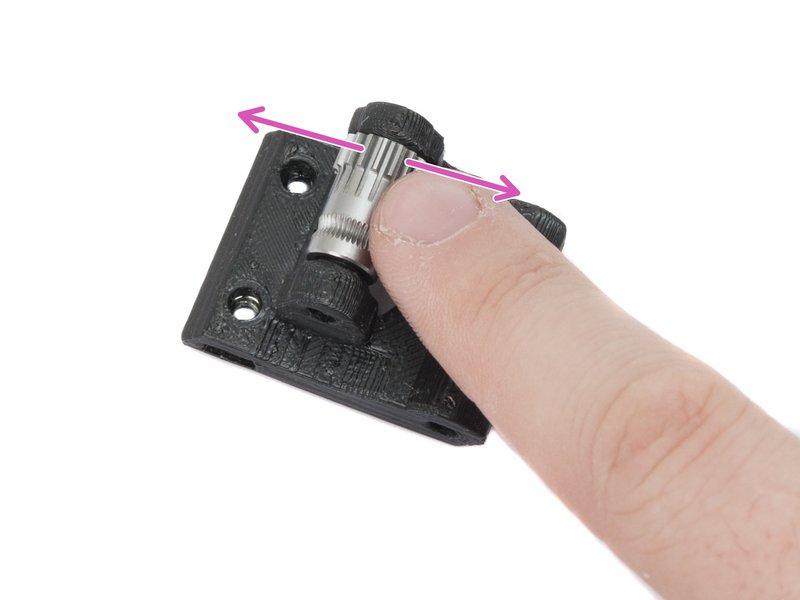

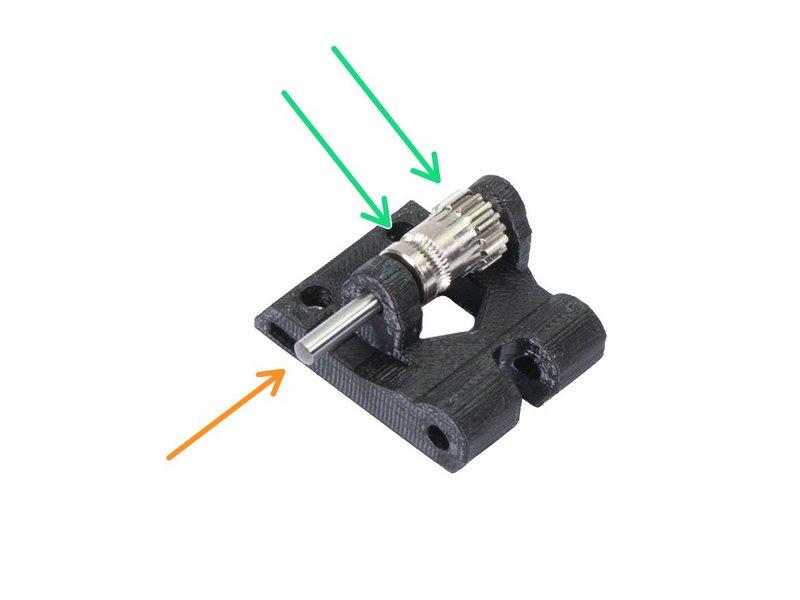

4 Step 4 Montaż dźwigni dociskowej ekstrudera (część 3) Upewnij się, że obydwa łożyska znajdują się wewnątrz koła zębatego! Jeśli masz problem z wsunięciem wałka, użyj wiertła 3 mm aby poszerzyć otwór. W innym przypadku możesz doprowadzić do pęknięcia części. Umieść koło zębate w dźwigni dociskowej tak, jak jest to pokazane na ilustracji. Wsuń wałek koła zębatego. Użyj rozsądnej siły, aby NIE USZKODZIĆ wydrukowanej części. Spróbuj obrócić koło zębate palcami i upewnij się, że obraca się bez przeszkód manual.prusa3d.com/ Page 4 of 47

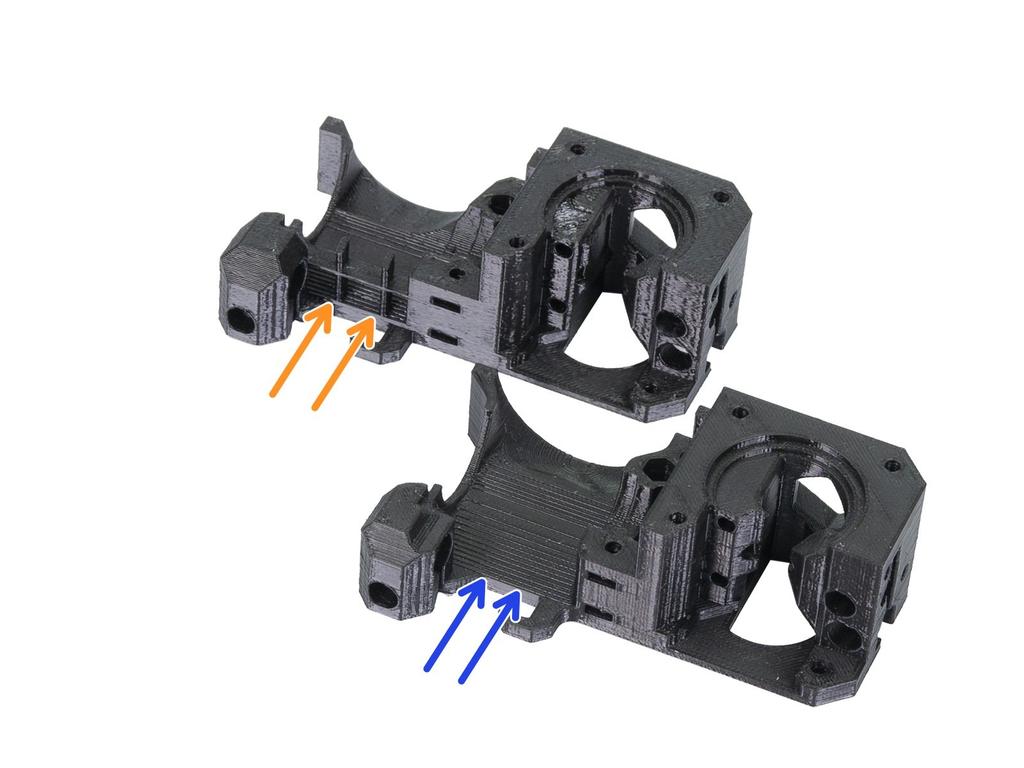

5 Step 5 Nowe części drukowane - korpus ekstrudera UWAGA: Części drukowane ekstrudera zostały zmodernizowane aby zwiększyć wydajność chłodzenia. Więcej informacji wraz z bezpośrednim porównaniem możesz znaleźć na naszym Forum. Proces montażu części drukowanych pozostał w większości niezmieniony. Poinformujemy Cię, gdy coś będzie wymagać zwiększonej uwagi. Zanim przejdziemy do kolejnych kroków, rozróżnimy części: Poprzednia wersja ma poprzeczne i wzdłużne żeberka od strony wylotu powietrza. Ta wersja jest oznaczona jako B6 (drukowana przez nas) lub R2 (dostępna na GitHubie). Nowa wersja nie ma żeberek od strony wylotu powietrza aby poprawić przepływ. Ta wersja jest oznaczona jako B7 (drukowana przez nas) lub R3 (dostępna na GitHubie). Jeśli masz już wydrukowane części w wersji B6/R2 to możesz kontynuować lub, jeśli to możliwe, wydrukować najnowsze części B7/R manual.prusa3d.com/ Page 5 of 47

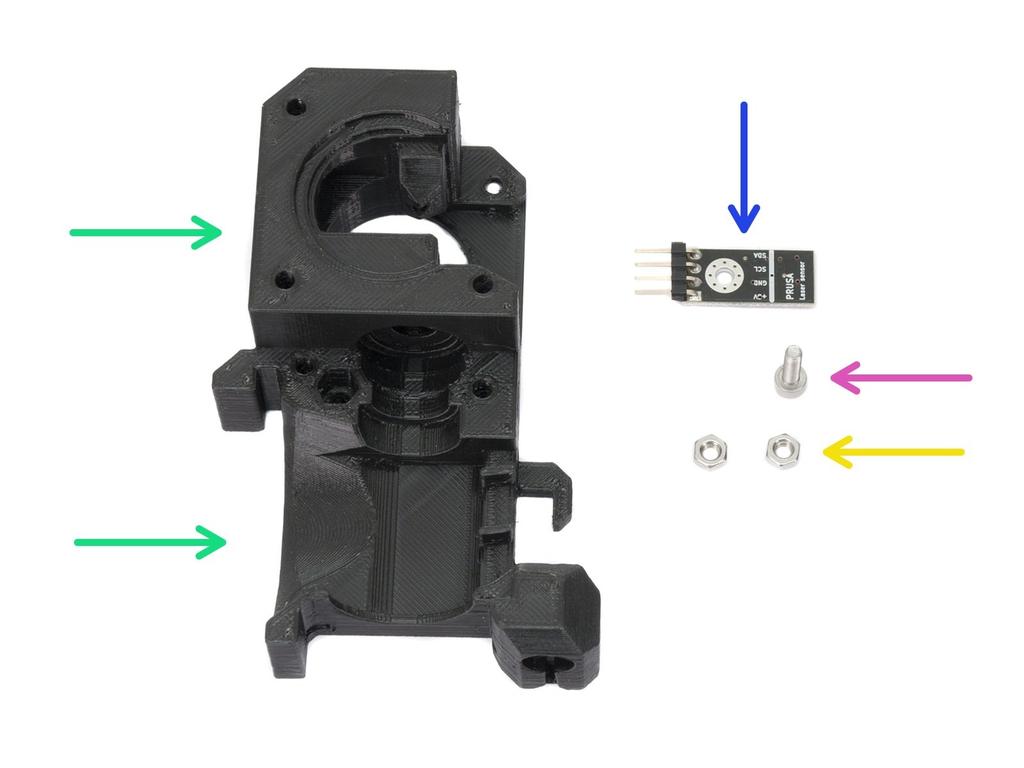

6 Step 6 Montaż czujnika filamentu (część 1) Dla następnych kroków przygotuj: Korpus ekstrudera (1x) Czujnik filamentu (1x) POSTĘPUJ OSTROŻNIE z czujnikiem filamentu, nie dotykaj powierzchni czarnej płytki drukowanej ani przylutowanych elementów. Śruba M3x10 (1x) Nakrętka M3n (2x) 2019 manual.prusa3d.com/ Page 6 of 47

7 Step 7 Montaż czujnika filamentu (część 2) Zanim kontynuujemy montaż, musimy wsunąć nakrętki w korpus ekstrudera. Zrób to starannie, bo później nie będzie do nich dostępu. Obróć przednią część do siebie i wsuń nakrętkę M3 w gniazdo do samego końca. Obróć tylną część do siebie i wsuń nakrętkę M3 w gniazdo do samego końca. Jeśli nie możesz włożyć nakrętki do końca, wkręć dłuższą śrubę z drugiej strony i dokręcaj ją, aż dociągniesz nakrętkę do dna gniazda manual.prusa3d.com/ Page 7 of 47

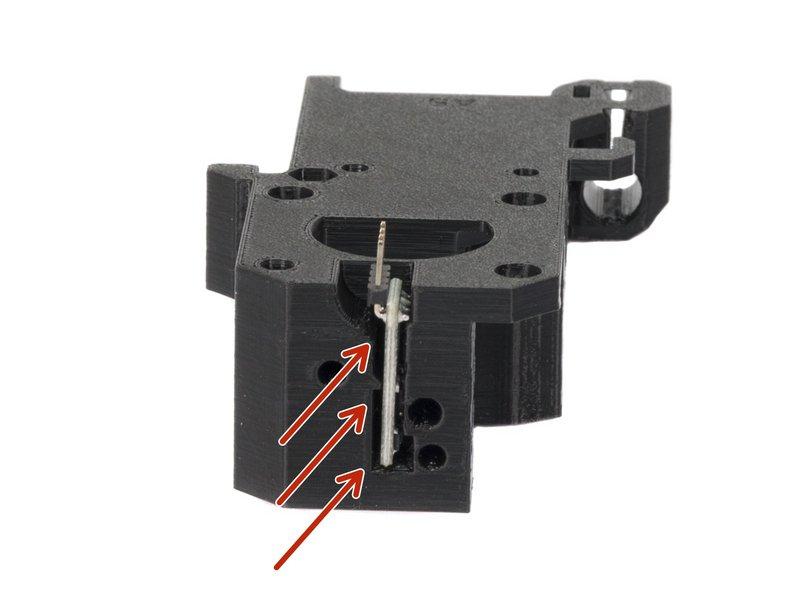

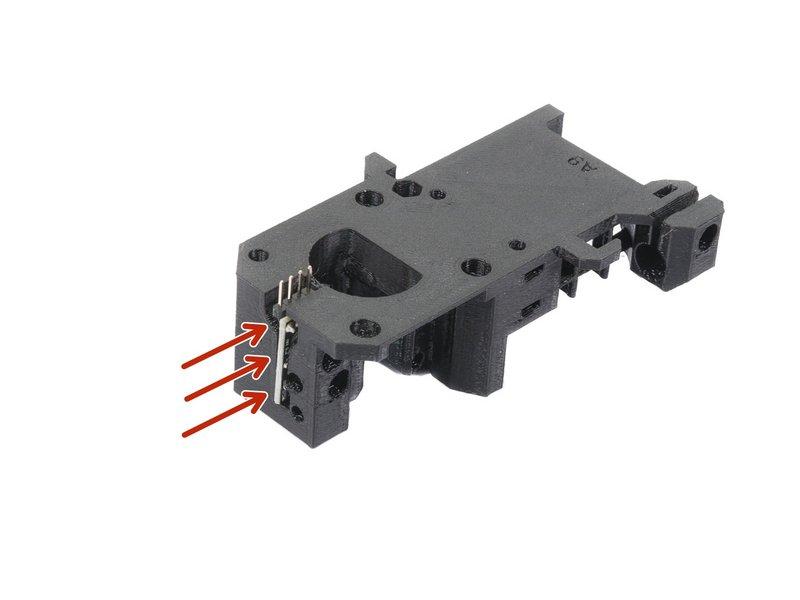

8 Step 8 Montaż czujnika filamentu (część 3) Ostrożnie wsuń czujnik filamentu w gniazdo. Nie używaj siły bo możesz w ten sposób uszkodzić płytkę manual.prusa3d.com/ Page 8 of 47

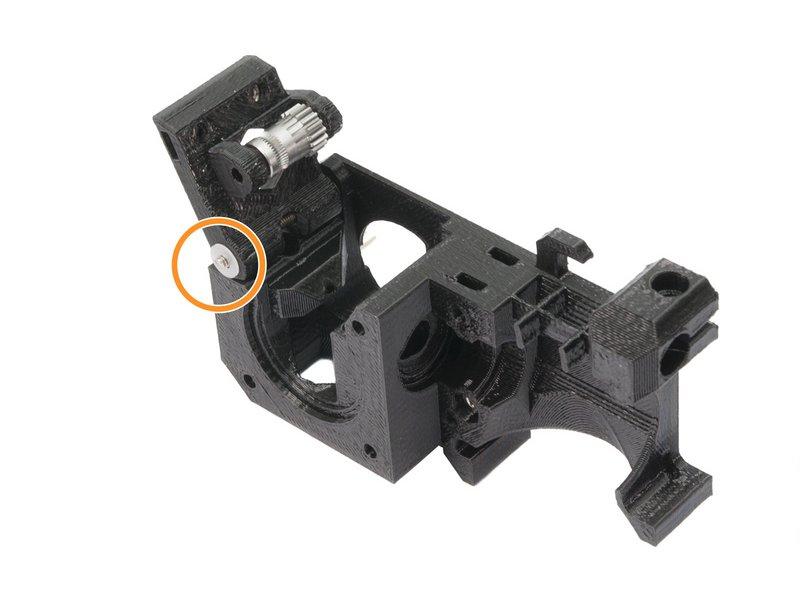

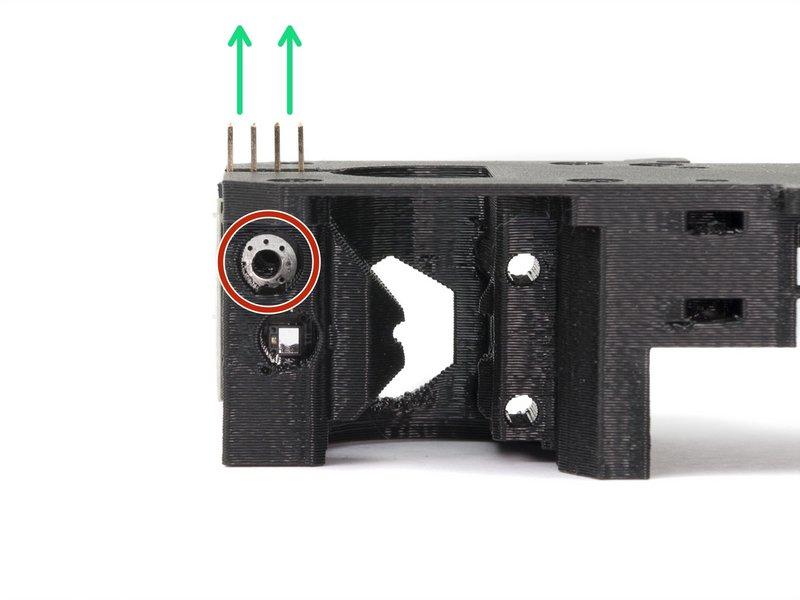

9 Step 9 Montaż czujnika filamentu (część 4) Obróć korpus ekstrudera tak, jak na ilustracji - styki czujnika filamentu muszą być skierowane w górę. Znajdź otwór na śrubę M3. Użyj śruby M3x10 żeby przymocować czujnik. Czujnik musi być przykręcony tak, żeby był zamocowany sztywno i nie ruszał się, ale POSTĘPUJ OSTROŻNIE przy dokręcaniu aby go nie uszkodzić. Na powierzchni tej części, ze względu na jej geometrię, mogą być widoczne warstwy. Nie ma to wpływu na jej funkcjonalność i wytrzymałość manual.prusa3d.com/ Page 9 of 47

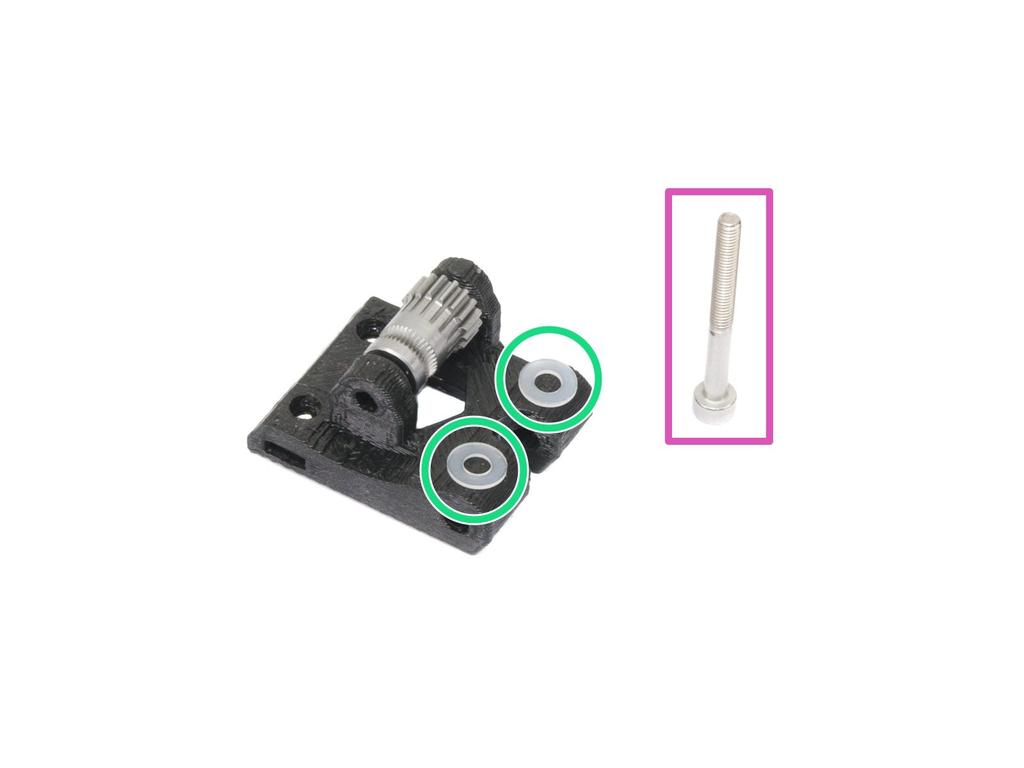

10 Step 10 Montaż ekstrudera - dźwignia dociskowa (część 1) Dla następnych kroków przygotuj: Śruba M3x30 (1x) Transparentna podkładka M3 (2x) Transparentne podkładki są umieszczone na dźwigni dociskowej dla lepszej widoczności. Nie musisz umieszczać ich tak, jak na ilustracji ;) 2019 manual.prusa3d.com/ Page 10 of 47

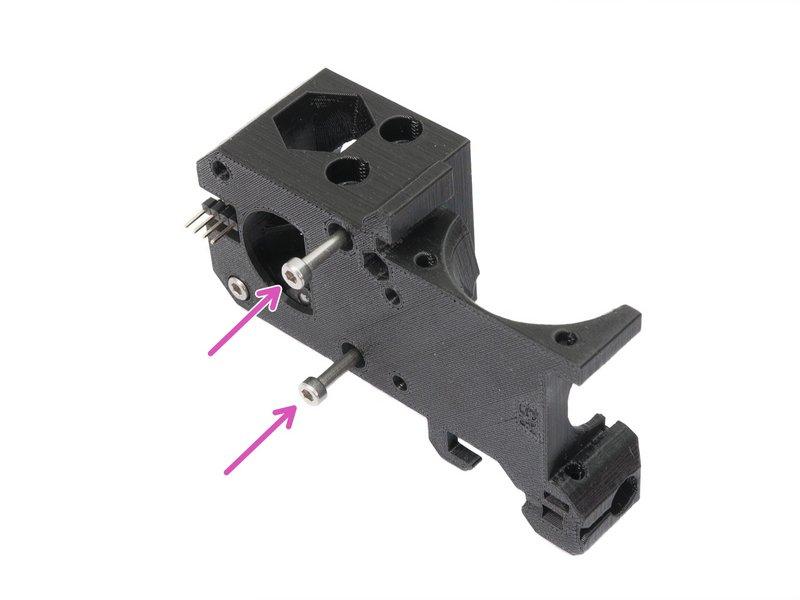

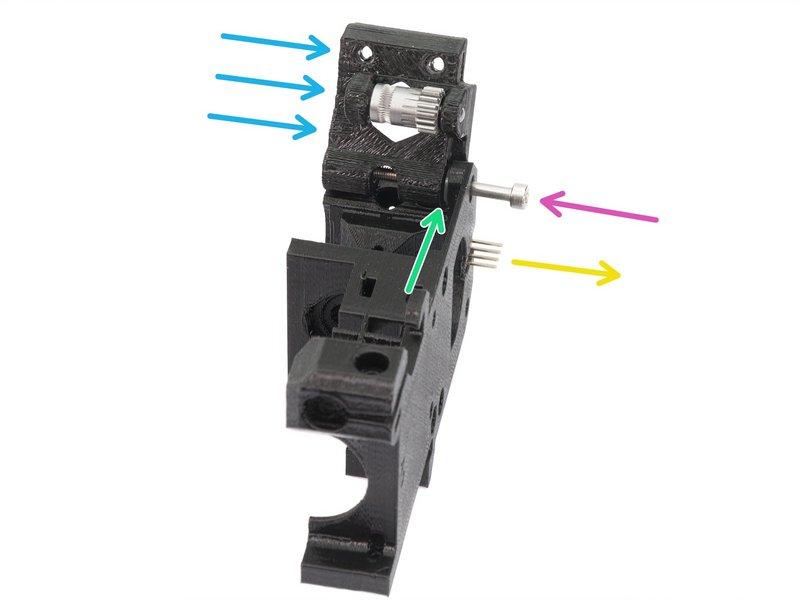

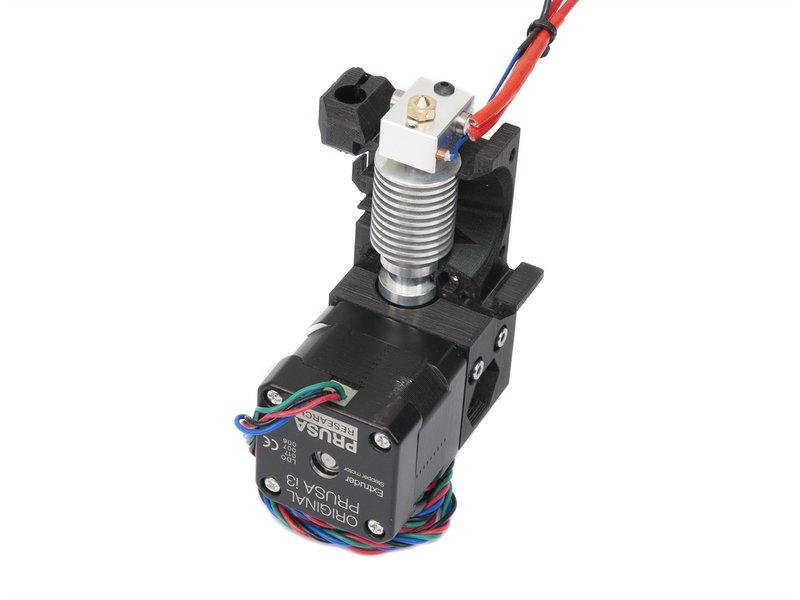

11 Step 11 Montaż ekstrudera - dźwignia dociskowa (część 2) Obróć korpus ekstrudera tak, jak na ilustracji - styki czujnika filamentu muszą być skierowane w prawo. Umieść śrubę M3x30 w otworze. Nałóż podkładkę na śrubę z drugiej strony. Nałóż dźwignię dociskową ekstrudera na śrubę M3x30. Dokończ montaż nakładając drugą podkładkę manual.prusa3d.com/ Page 11 of 47

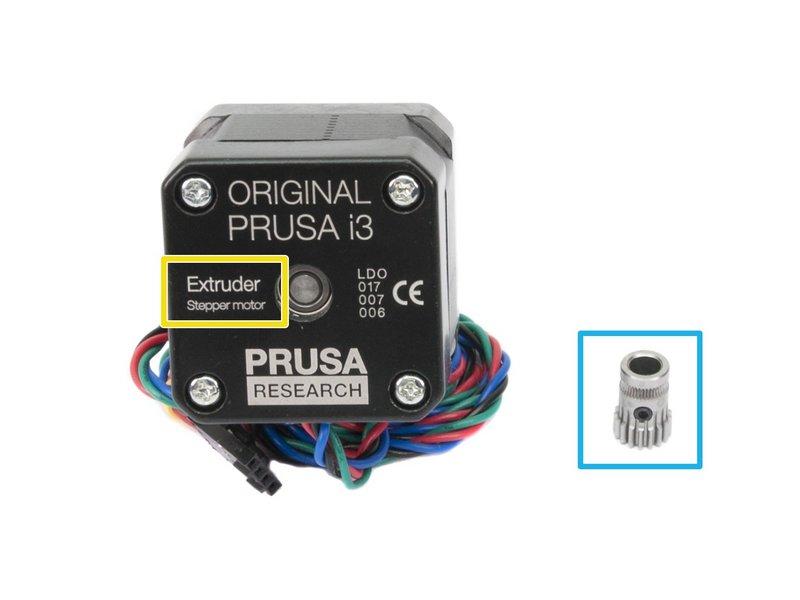

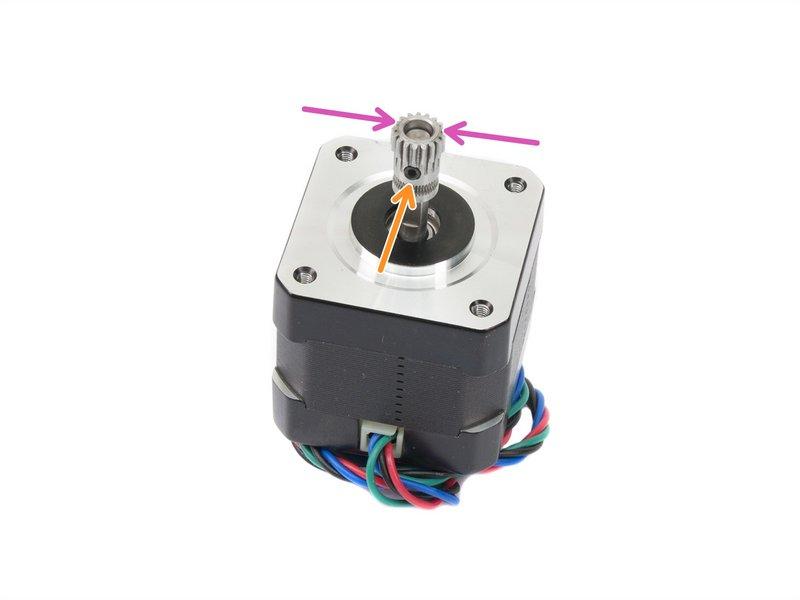

12 Step 12 Montaż koła zębatego silnika ekstrudera (część 1) Dla następnego kroku przygotuj: Silnik ekstrudera (1x) Koło zębate Bondtech Z WKRĘTEM DOCISKOWYM (tzw. "robaczkiem") (1x) Jeśli na wałku silnika ekstrudera wymontowanego z MK2S jest koło zębate, to zdemontuj je teraz! W zestawie znajduje się drugi wkręt dociskowy. Step 13 Montaż koła zębatego silnika ekstrudera (część 2) Na wale silnika znajduje się płaska część, obróć ją do siebie. Wsuń koło zębate na wałek, zwracając uwagę na WŁAŚCIWY kierunek. Śruba musi być skierowana bezpośrednio na płaską część na wale. Lekko dokręć śrubę, ostateczna regulacja zostanie wykonana później. Nie dociskaj koła zębatego do silnika. Zostaw je na samym końcu wałka, jak na ilustracji. Zanim przejdziemy do kolejnego kroku, obróć koło zębate o 90 stopni zgodnie ze wskazówkami zegara (wkręt dociskowy będzie skierowany w lewo) manual.prusa3d.com/ Page 12 of 47

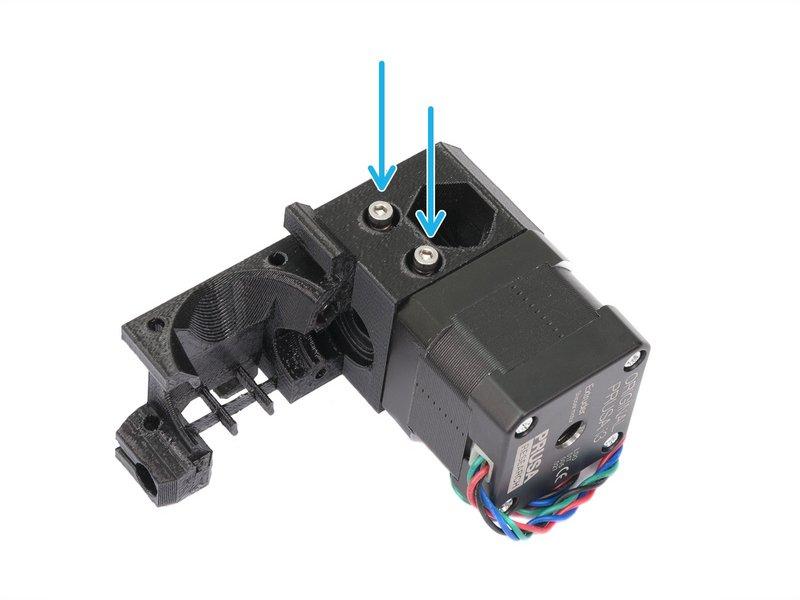

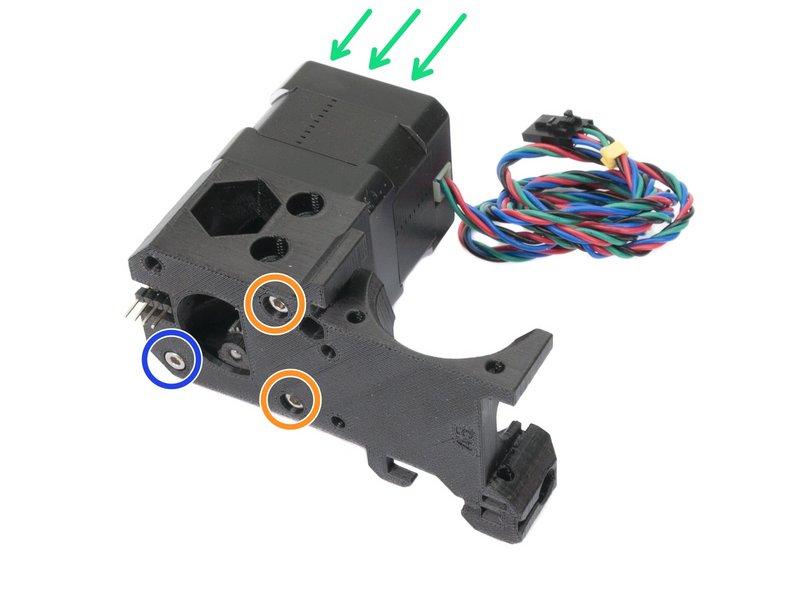

13 Step 14 Montaż silnika ekstrudera Znajdź w paczce dwie śruby M3x30 i umieść je w otworach. Przymocuj silnik do korpusu ekstrudera, tak jak pokazano na ilustracji. Sprawdź ponownie właściwe umiejscowienie przewodów silnika. Dokręć mocno obydwie śruby. Nieznacznie dokręć śrubę, pamiętając, że koło zębate musi się swobodnie obracać manual.prusa3d.com/ Page 13 of 47

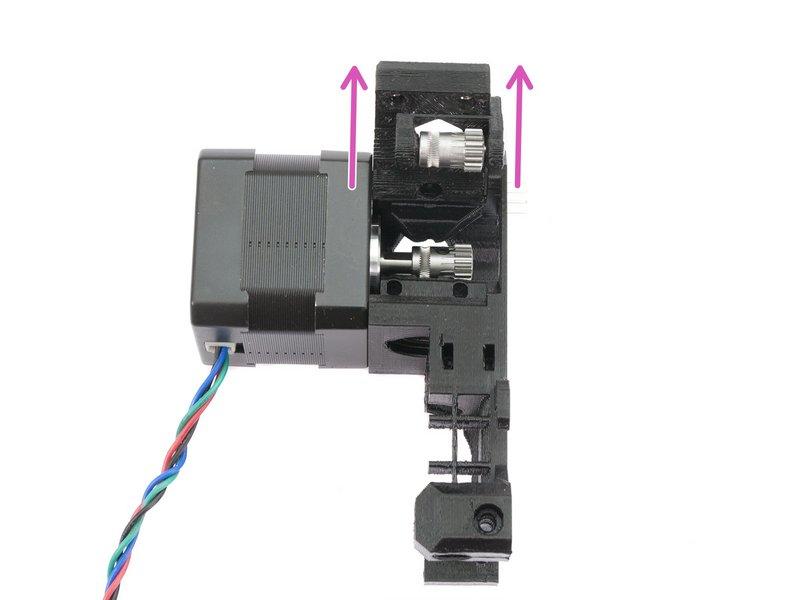

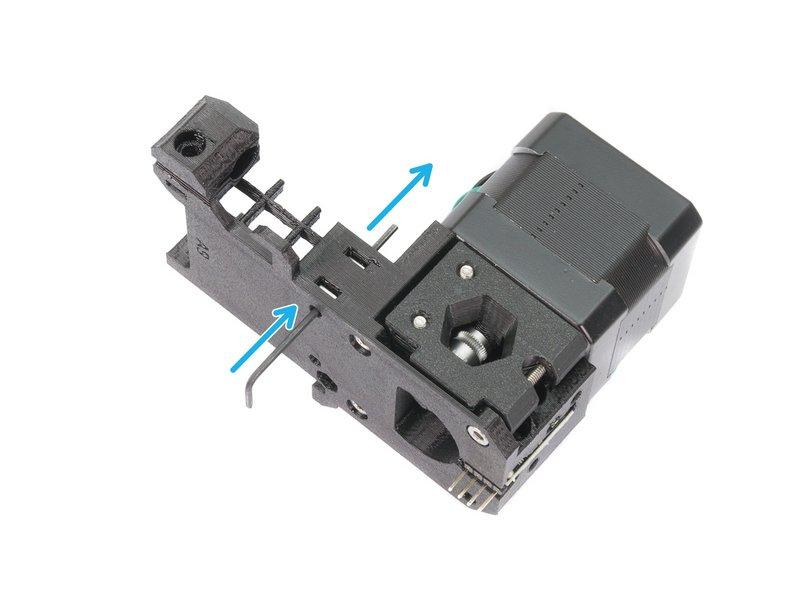

14 Step 15 Ustawienie i dokręcenie koła zębatego. Całkowicie otwórz dźwignię dociskową, aby uzyskać dostęp do kół zębatych. Użyj filamentu 1,75 mm (ze szpuli), aby wyrównać koło zębate z otworami na filament (patrz ilustracja). Ustaw koło zębate i dokręć kluczem imbusowym 1,5 mm. Nie używaj nadmiernej siły, ponieważ możesz uszkodzić gwint. Po wyrównaniu koła zębatego usuń filament manual.prusa3d.com/ Page 14 of 47

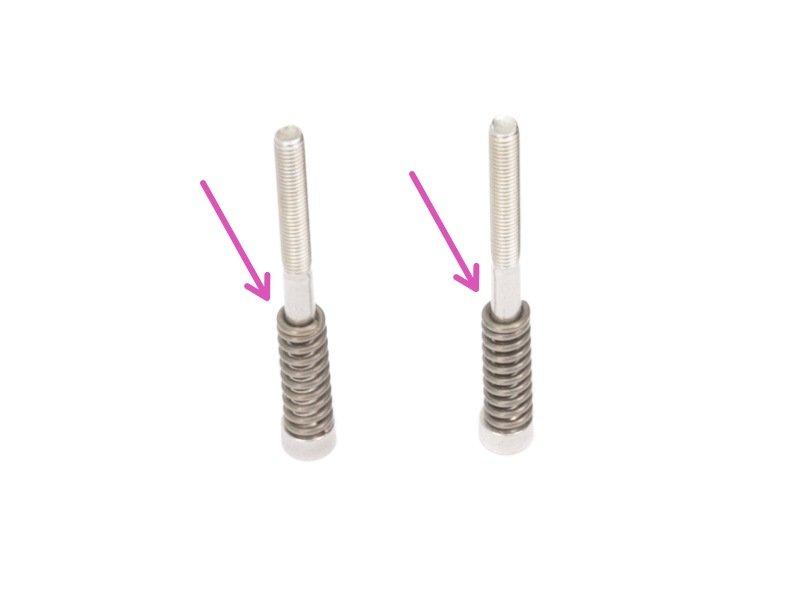

15 Step 16 Przymocowanie dźwigni dociskowej ekstrudera Dla następnego kroku przygotuj: Śruba M3x40 (2x) Sprężyna ekstrudera (2x) Umieść sprężyny na obydwóch śrubach, patrz druga ilustracja. Zamknij dźwignię dociskową, aby śruby mogły do niej dosięgnąć. Umieść obydwie śruby w korpusie ekstrudera i dokręć je. Główki śrub powinny prawie zrównać się z powierzchnią części drukowanej (powinny lekko wystawać ponad) manual.prusa3d.com/ Page 15 of 47

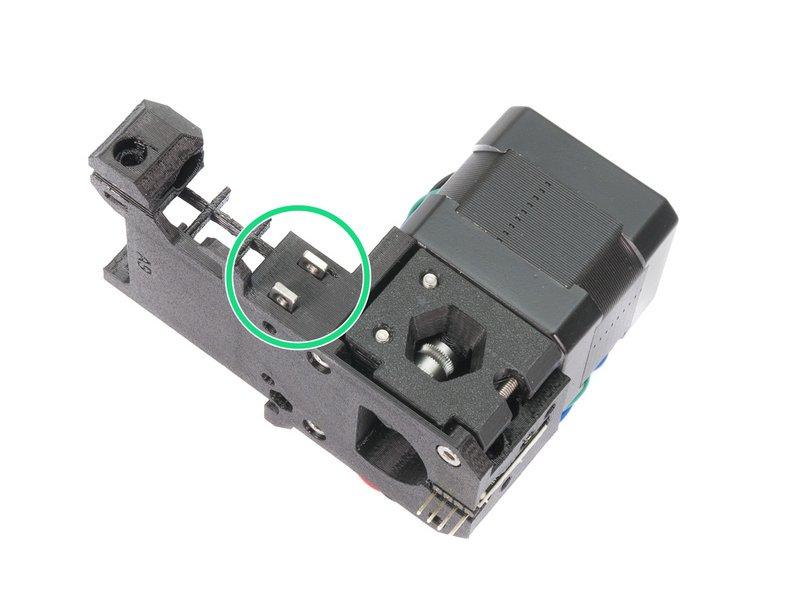

16 Step 17 Punkt mocowania korpusu ekstrudera Wyjmij z opakowania dwie nakrętki M3nS i włóż je do otworów, aż do samego końca. Ustaw nakrętki przy pomocy klucza imbusowego 1,5 mm. Step 18 Nowe części drukowane - pokrywa ekstrudera UWAGA: Części drukowane ekstrudera zostały zmodernizowane aby zwiększyć wydajność chłodzenia. Więcej informacji wraz z bezpośrednim porównaniem możesz znaleźć na naszym Forum manual.prusa3d.com/ Page 16 of 47

17 Proces montażu części drukowanych pozostał w większości niezmieniony. Poinformujemy Cię, gdy coś będzie wymagać 2019 manual.prusa3d.com/ Page 17 of 47

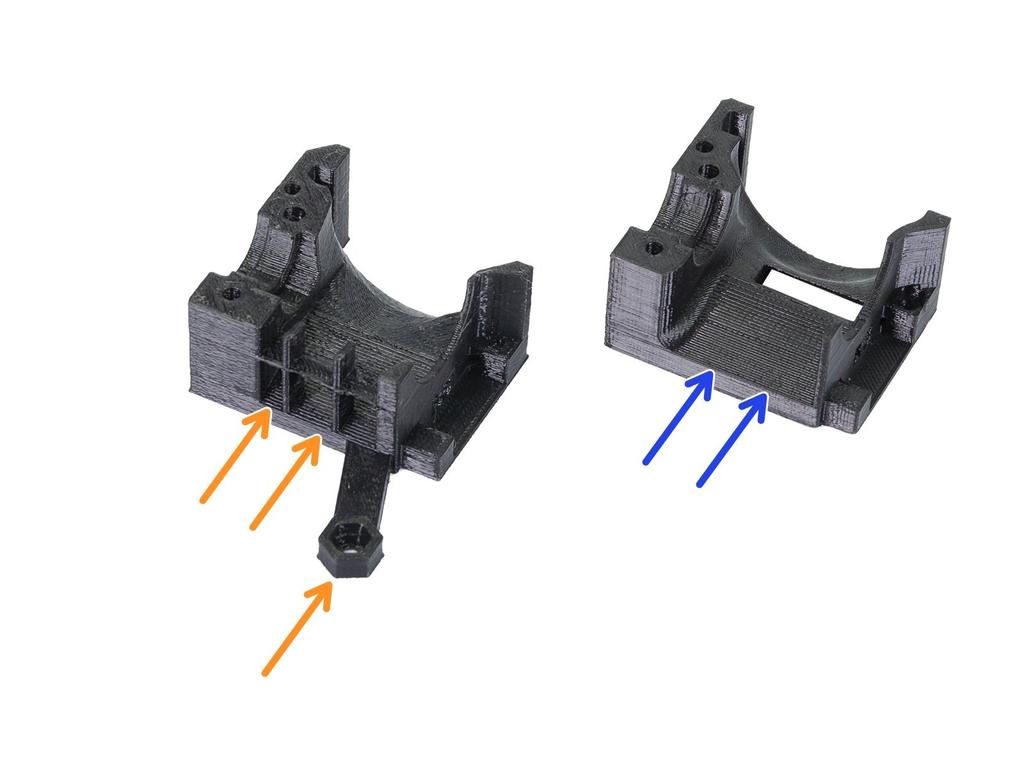

18 zwiększonej uwagi. Zanim przejdziemy do kolejnych kroków, rozróżnimy części: Poprzednia wersja ma poprzeczne i wzdłużne żeberka od strony wylotu powietrza i dodatkowe ramię dla montażu wentylatora. Ta wersja jest oznaczona jako B6 (drukowana przez nas) lub R2 (dostępna na GitHubie). Nowa wersja nie ma żeberek od strony wylotu powietrza aby poprawić przepływ oraz nie ma ramienia wentylatora. Ta wersja jest oznaczona jako B7 (drukowana przez nas) lub R3 (dostępna na GitHubie). Jeśli masz już wydrukowane części w wersji B6/R2 to możesz kontynuować lub, jeśli to możliwe, wydrukować najnowsze części B7/R manual.prusa3d.com/ Page 18 of 47

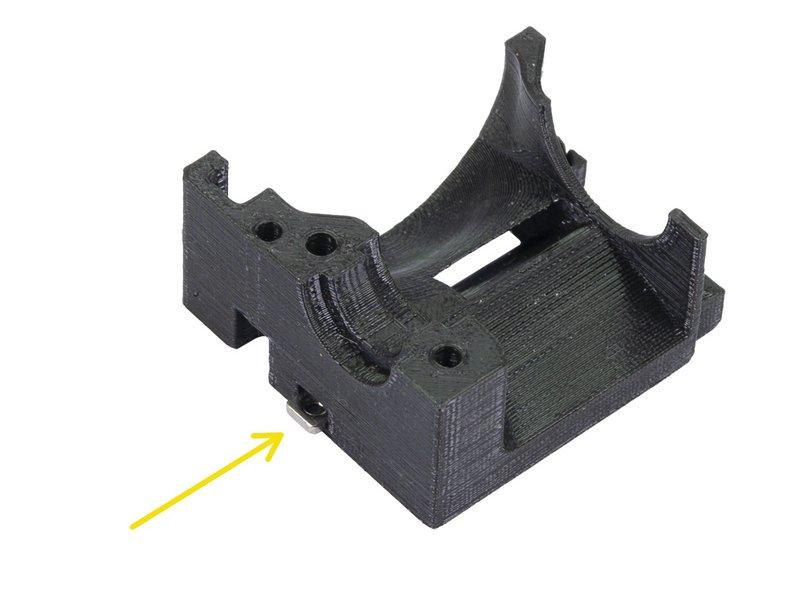

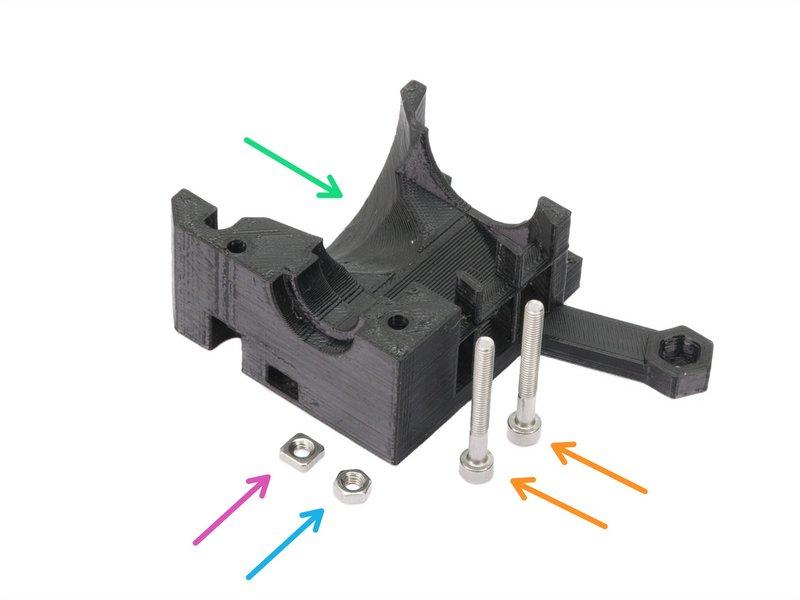

19 Step 19 Przygotowanie pokrywy ekstrudera Dla następnych kroków przygotuj: Pokrywa ekstrudera (1x) Nakrętka M3nS (1x) Nakrętka M3n (1x) / pomiń dla R3/B7 Śruba M3x25 (2x) B6/R2 - Umieść obie nakrętki w wydrukowanej części. Patrz druga ilustracja. Wersje B7/R3 - wsuń jedynie nakrętkę M3nS. Patrz ostatnia ilustracja. Jeśli nie możesz włożyć nakrętki M3 do końca to nie używaj nadmiernej siły. Wkręć dłuższą śrubę M3 z drugiej strony i dokręcaj ją aż dociągniesz nakrętkę do dna gniazda. Uważaj aby nie uszkodzić części drukowanej przez zbyt mocne dokręcenie śruby! 2019 manual.prusa3d.com/ Page 19 of 47

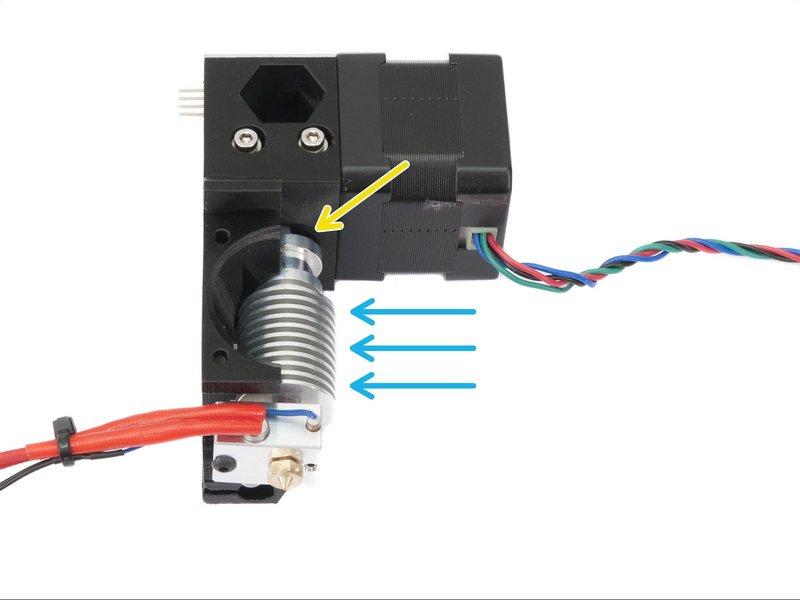

20 Step 20 Umieszczanie hotendu E3D Weź hotend E3D i wsuń go pod kątem w gniazdo w obudowie ekstrudera. Upewnij się, że rurka teflonowa została umieszczona prawidłowo. Wsuń hotend w korpus ekstrudera - zobacz ilustracja. Upewnij się, że hotend jest prawidłowo umieszczony a górna część licuje z częścią drukowaną (muszą prawie do siebie przylegać). Zwróć uwagę na umieszczenie hotendu w PRAWIDŁOWYM KIERUNKU. Od tego momentu postępuj BARDZO OSTROŻNIE z przewodami hotendu, aby ich nie uszkodzić manual.prusa3d.com/ Page 20 of 47

21 Step 21 Montaż pokrywy ekstrudera Obróć ekstruder tak jak pokazano na ilustracji. Umieść pokrywę ekstrudera na korpusie. Obydwie części drukowane muszą do siebie przylegać. Przykręć do siebie obydwie części używając śrub M3x25. Raz jeszcze upewnij się, że hotend jest prawidłowo złożony. Powierzchnia heatsinku (części hotendu z żeberkami chłodzącymi) musi być umieszona na równi z powierzchnią części drukowanej. Patrz ostatnia ilustracja. Zauważ, że ekstruder w wersji B7/R3 nie ma "ramienia". Poza tym proces montażu jest taki sam manual.prusa3d.com/ Page 21 of 47

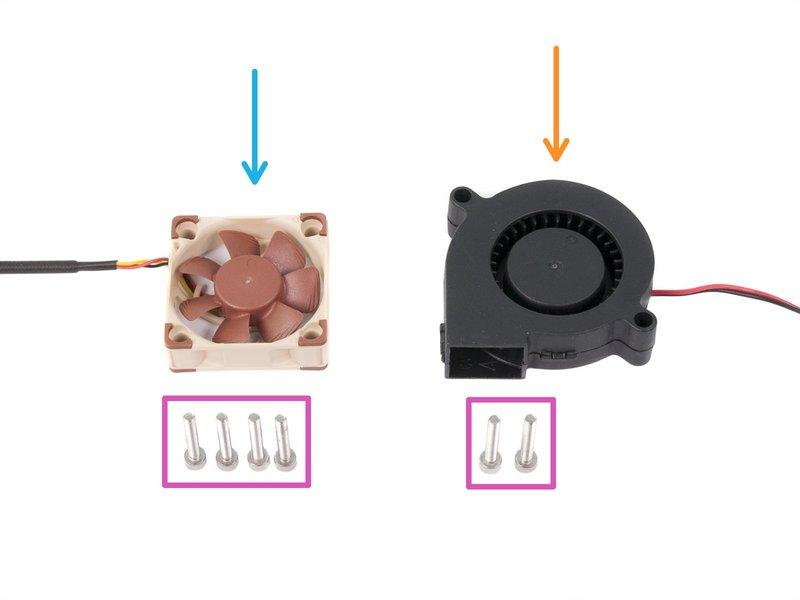

22 Step 22 Przygotowanie wentylatorów Dla następnych kroków przygotuj: Śruba M3x18 (6x) Nowy wentylator hotendu (1x) Wentylator wydruku (1x) Nowy wentylator hotendu ma dwie strony, jednakże musi on być zawsze skierowany naklejką w stronę hotendu (naklejka nie może być widoczna gdy wentylator będzie zamontowany). W innym przypadku chłodzenie nie będzie działać prawidłowo. Lewy wentylator hotendu (Noctua) może mieć czarny kolor bez gumowych narożników. Jego parametry sprzętowe są takie same. Zauważ, że w wersji B7/R3 potrzebnych jest tylko 5 sztuk śrub M3x18. Pod koniec tego rozdziału może zostać Ci jedna śruba M3x18 - nie przejmuj się tym ;) 2019 manual.prusa3d.com/ Page 22 of 47

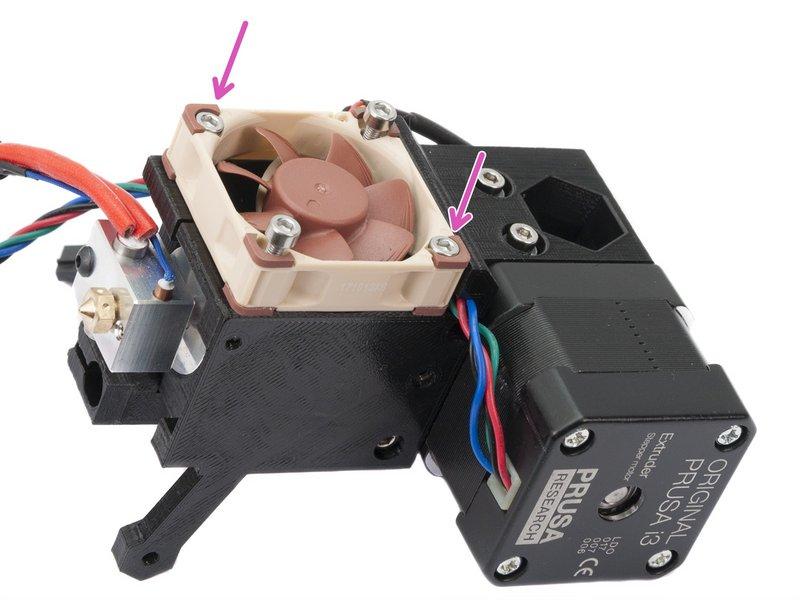

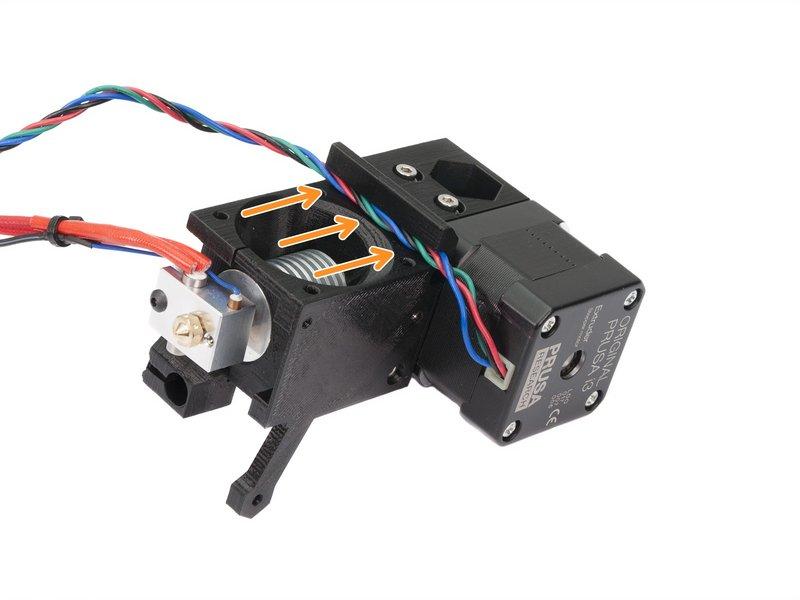

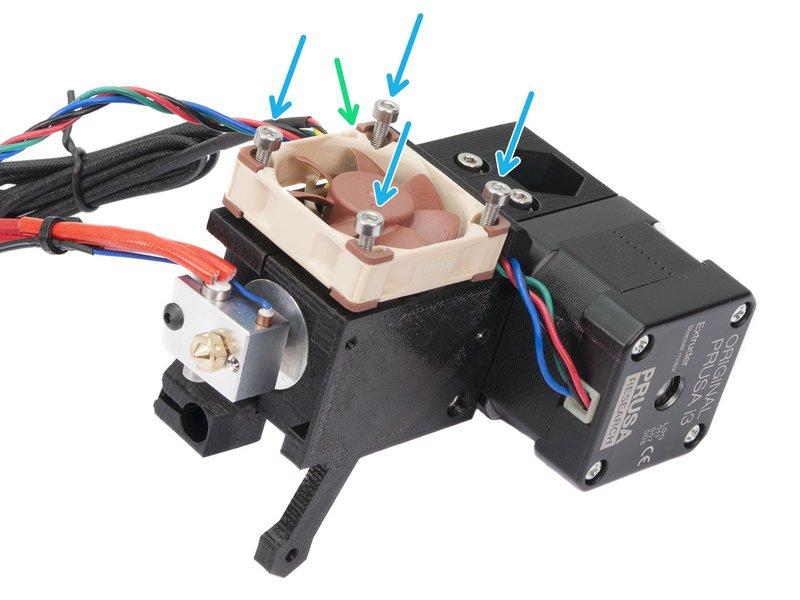

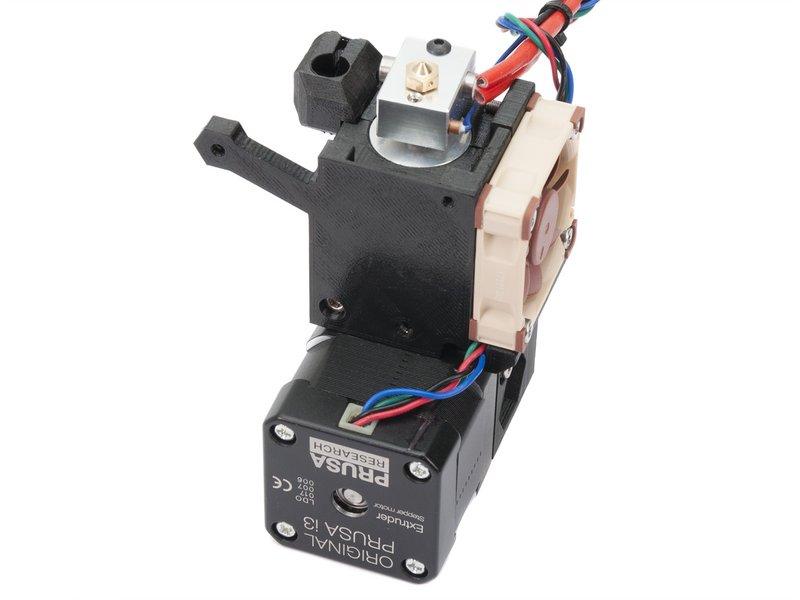

23 Step 23 Montaż wentylatora hotendu Połóż ekstruder na boku i umieść przewody silnika w kanale. Umieść wentylator hotendu (lewy) na ekstruderze. Przewody muszą przebiegać przez lewy-górny róg, jak na ilustracji. Zwróć uwagę na prawidłowe umieszczenie wentylatora. Naklejka musi być skierowana w stronę hotendu! Umieść śruby M3x18 i dokręć je lekko. Teraz dokręć WSZYSTKIE śruby po przekątnej - patrz ilustracja. Po dokręceniu sprawdź czy wentylator może się swobodnie obracać. NIE DOKRĘCAJ śrub zbyt mocno - części plastikowe możesz w ten sposób łatwo uszkodzić manual.prusa3d.com/ Page 23 of 47

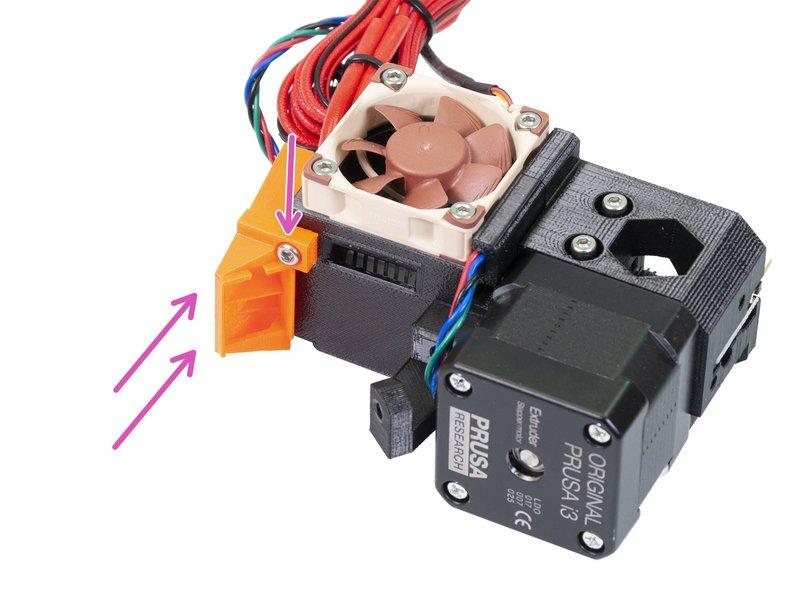

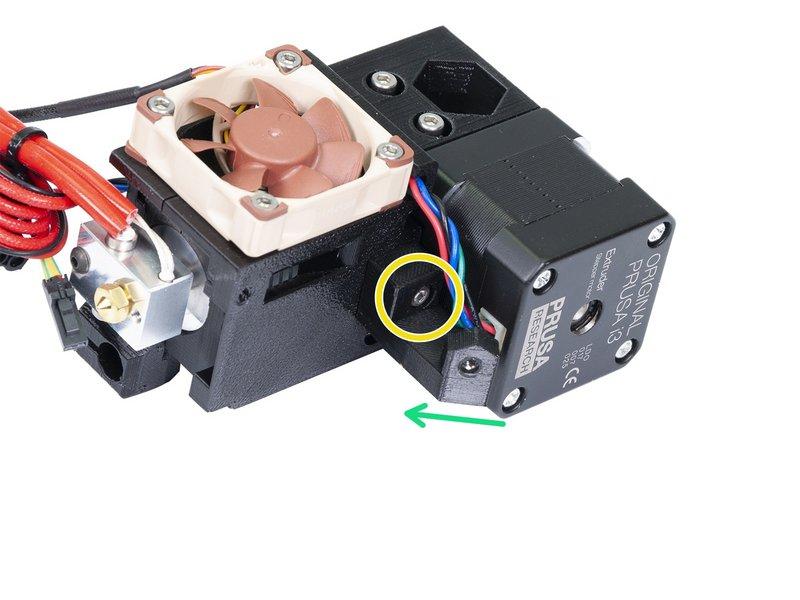

24 Step 24 Montaż przedniego wentylatora druku - części w wersji B6/R2 Ten krok dotyczy tylko wersji B6/R2. Jeśli masz nowszą wersję części B7/R3 z otwartą częścią wylotu powietrza (bez poprzecznych i wzdłużnych żeberek), to przejdź do Kroku 25. Obróć ekstruder tak, jak na ilustracji. Przykręć przedni wentylator wydruku przy pomocy dwóch śrub M3x18. NIE DOKRĘCAJ śrub zbyt mocno - części plastikowe możesz w ten sposób łatwo uszkodzić manual.prusa3d.com/ Page 24 of 47

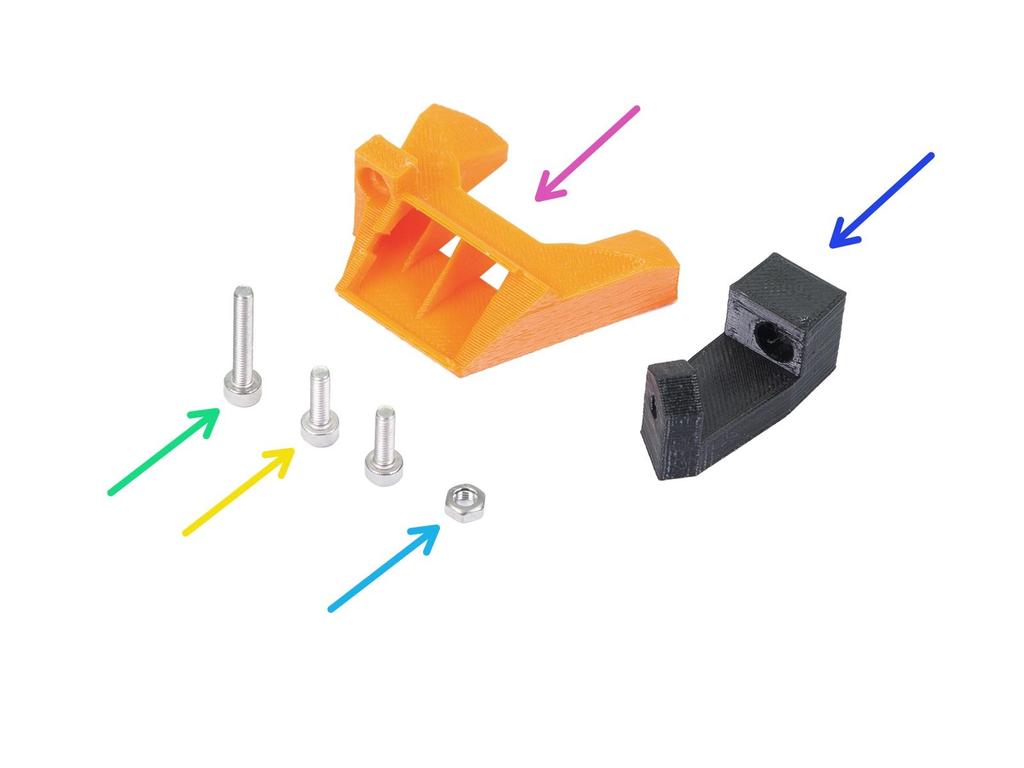

25 Step 25 Montaż przedniego wentylatora wydruku - wersja B7/R3 Kolejne kroki dotyczą tylko wersji B7/R3. Jeśli Twój wentylator wydruku jest już zamontowany to przejdź od razu do Kroku 28 Dla następnych kroków przygotuj: nozzle-fan-45deg-support (wspornik dyszy wentylatora - 45 stopni) (1x) nozzle-fan-45deg (dysza wentylatora - 45 stopni) (1x) Śruba M3x18 (1x) - przygotowana wcześniej w kroku 22 Śruba M3x10 (2x) Nakrętka M3n (1x) Twoja dysza wentylatora wydruku może być czarna. Jeśli w torebce z dyszą znajduje się również śruba M3x10, to użyj jej teraz manual.prusa3d.com/ Page 25 of 47

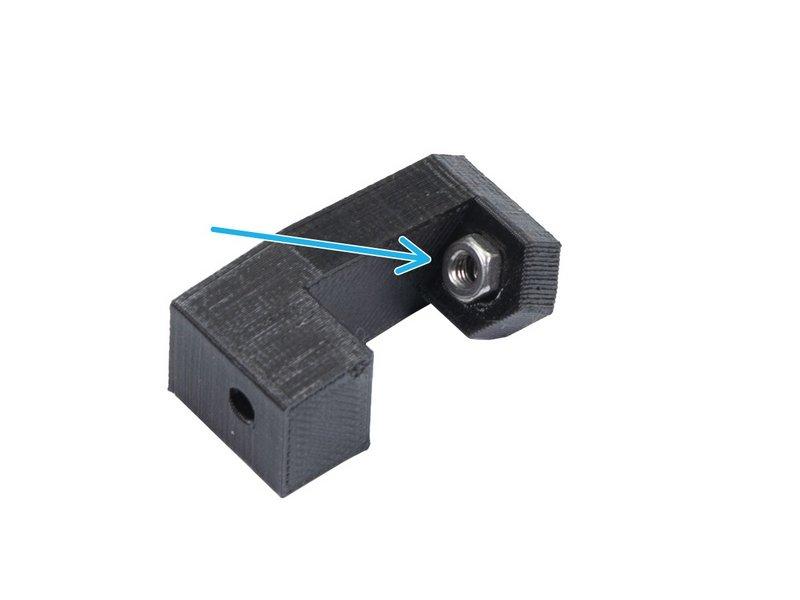

26 Step 26 Montaż przedniego wentylatora wydruku - wersja B7/R3 Wciśnij nakrętkę M3 w gniazdo we wsporniku do samego końca - tak, aby była ledwo widoczna. Możesz użyć śruby wkręcanej z drugiej strony aby wciągnąć nakrętkę, następnie wykręć śrubę. UWAGA: z drugiej strony ekstrudera wystają złącza czujnika filamentu. W kolejnych krokach postępuj ostrożnie aby ich nie wygiąć!!! Przykręć wspornik do ekstrudera przy pomocy śruby M3x10. Weź pod uwagę poprawny kierunek, pokazany na instrukcji. Końcówka powinna być skierowana w stronę pokrywy ekstrudera. Umieść dyszę wentylatora wydruku na ekstruderze i przymocuj ją przy pomocy śruby M3x manual.prusa3d.com/ Page 26 of 47

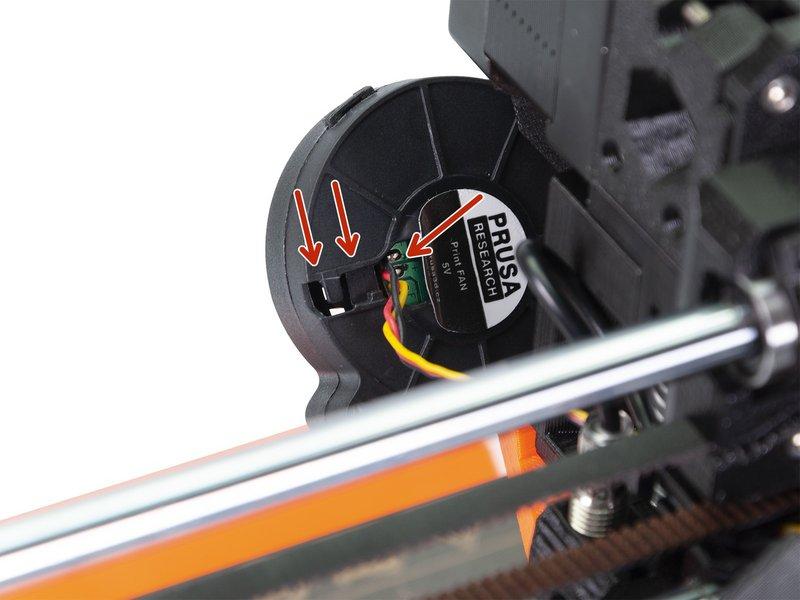

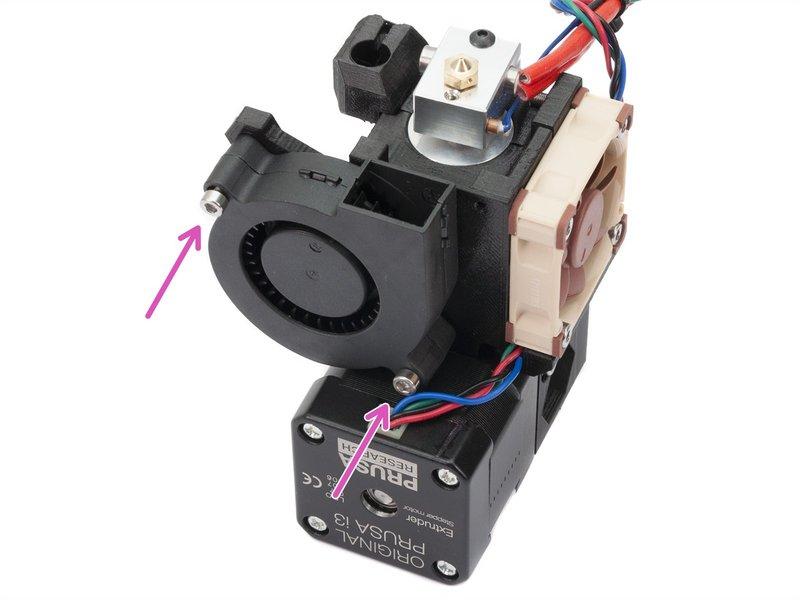

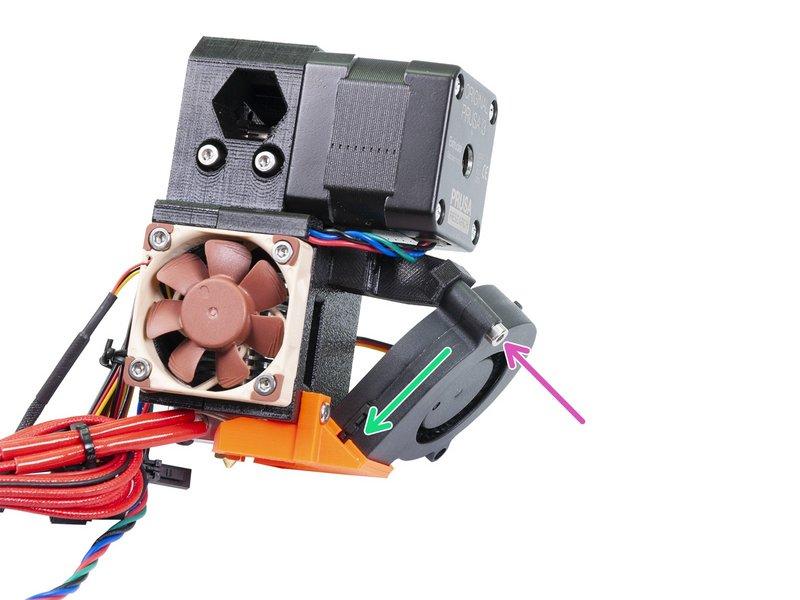

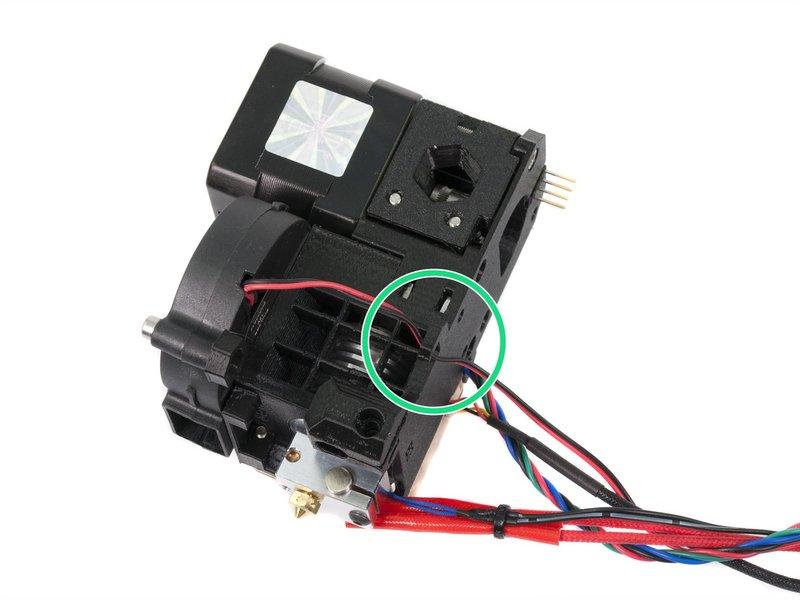

27 Step 27 Montaż przedniego wentylatora wydruku - wersja B7/R3 Wsuń przedni wentylator wydruku w dyszę wentylatora. Zamocuj wentylator przy pomocy śruby M3x18. Może zdarzyć się, że przewód będzie zbyt krótki i nie będzie można pochylić wentylatora. Jako pierwszą podejmij próbę ostrożnego wyciągnięcia przewodu z wiązki w owijce spiralnej. Jeśli to się nie uda, to odhacz przewód (patrz ilustracja), ale zrób to z najwyższą ostrożnością, aby nie wyrwać przewodów z wentylatora! 2019 manual.prusa3d.com/ Page 27 of 47

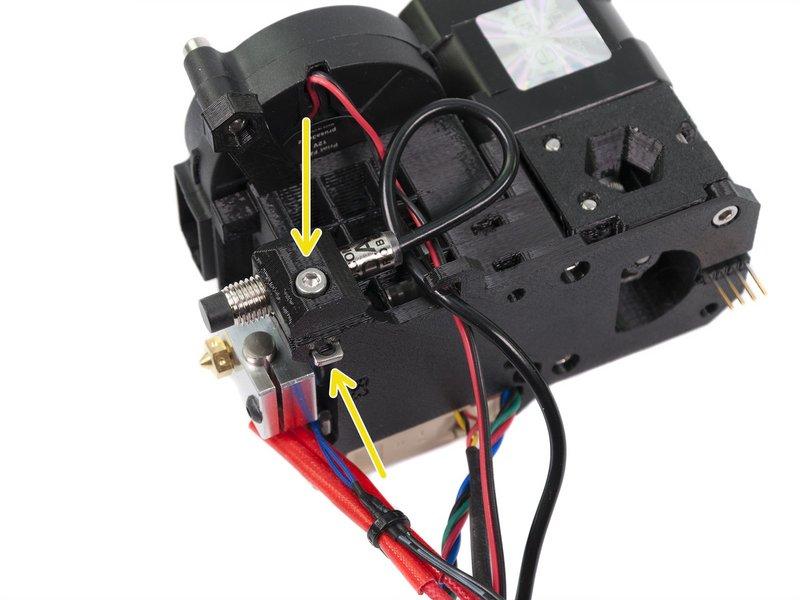

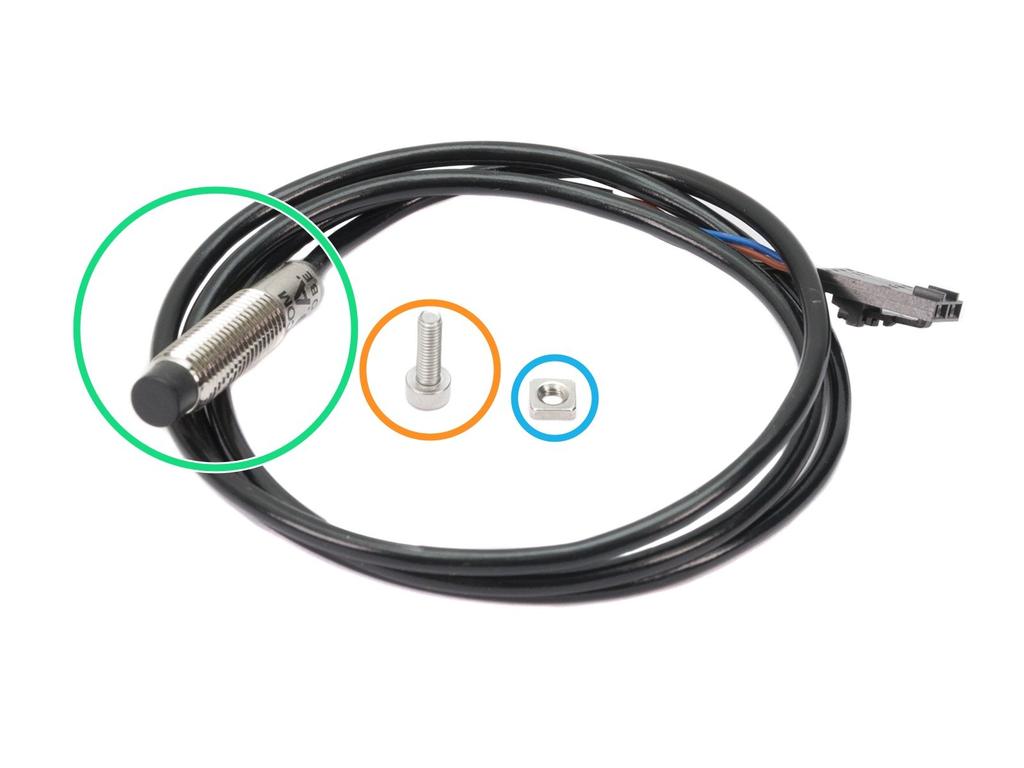

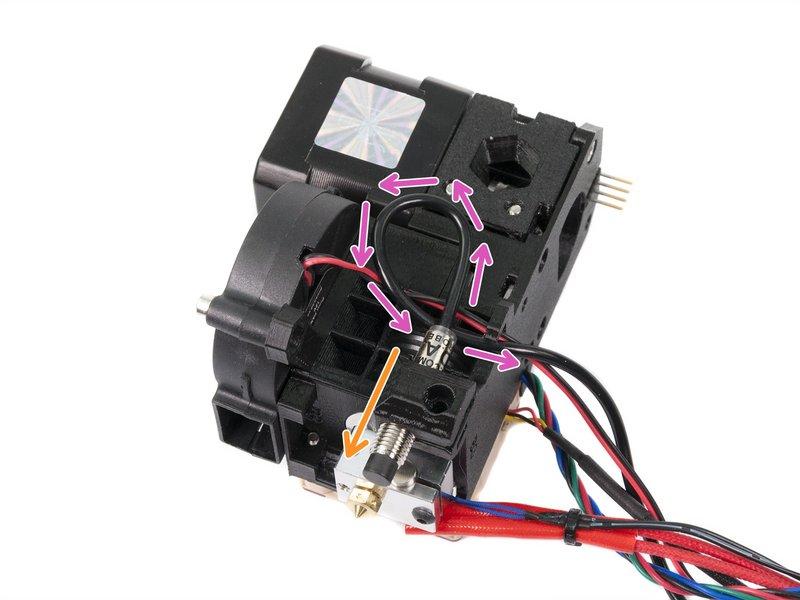

28 Step 28 Przygotowanie sondy P.I.N.D.A. Dla następnych kroków przygotuj: Nowa sonda P.I.N.D.A. (1x) Śruba M3x10 (1x) Nakrętka M3nS (1x) Sonda jest delikatnym urządzeniem, postępuj z nią ostrożnie podczas montażu! Przewód sondy P.I.N.D.A. może mieć kolor czarny lub szary - sondy same w sobie się nie różnią. Step 29 Montaż sondy P.I.N.D.A. Zacznij od przewdodów wentylatora wydruku i poprowadź je pod haczykiem na przewody. Ostrożnie wsuń sondę P.I.N.D.A. w uchwyt. Zrób małą pętlę z przewodu sondy i poprowadź go pod haczykiem na przewody. Wsuń nakrętkę M3nS w szczelinę i LEKKO dokręć sondę za pomocą śruby M3x10. Dokładnym ustawieniem pozycji sondy zajmiemy się później (w rozdziale 9, Sprawdzenie przez pierwszym uruchomieniem), więc teraz nie ma potrzeby regulowania jej lub dokręcania śruby manual.prusa3d.com/ Page 28 of 47

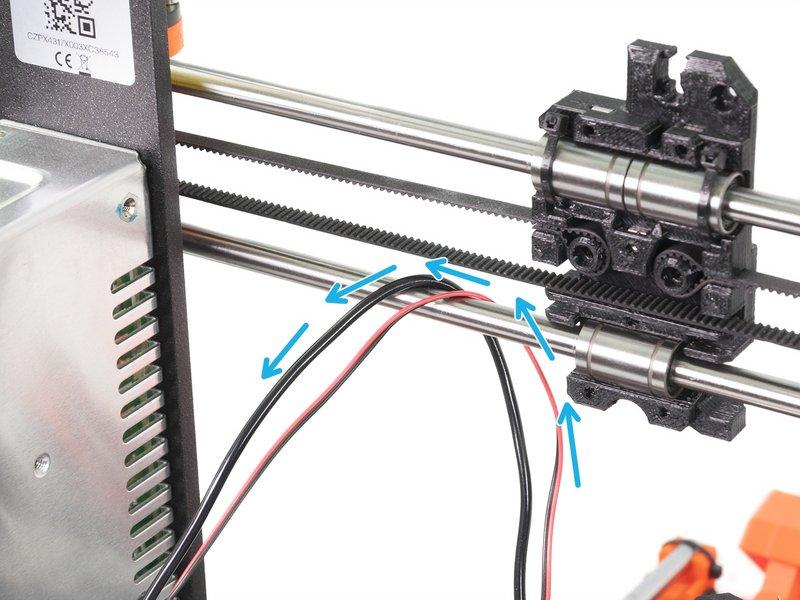

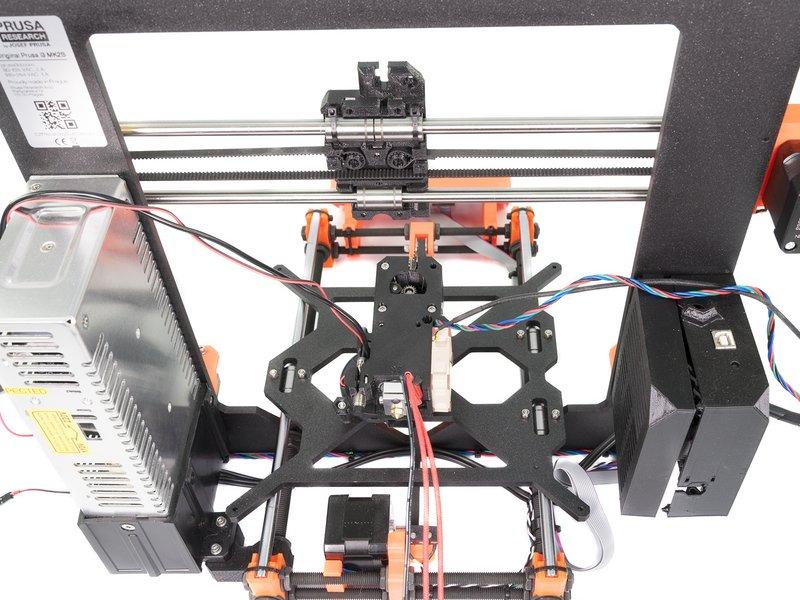

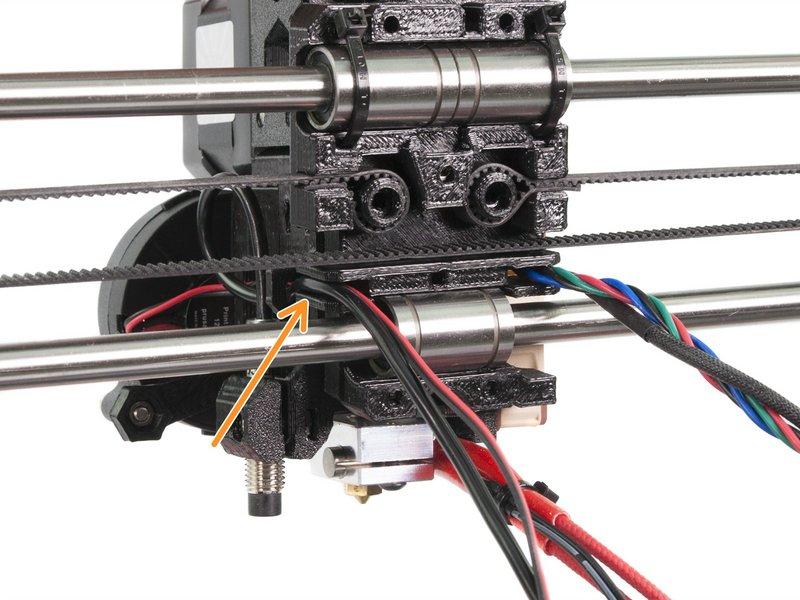

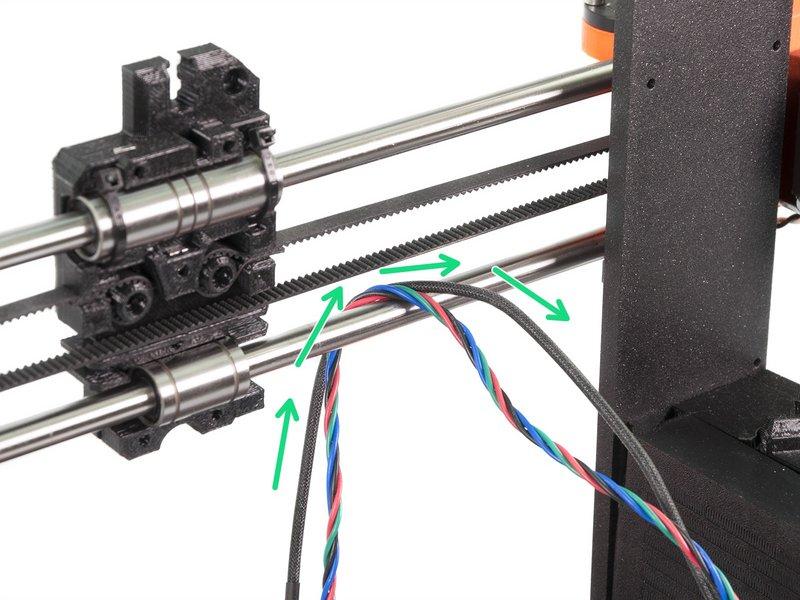

29 Step 30 Przygotowanie przewodów ekstrudera Połóż ekstruder na wózku osi Y, tak jak jest to pokazane na pierwszej ilustracji. Przeciągnij przewody sondy P.I.N.D.A. i wentylatora wydruku (przedniego) pomiędzy dolnym prętem liniowym a paskiem. Przeciągnij przewody silnika ekstrudera i wentylatora hotendu (lewego) pomiędzy dolnym prętem liniowym a paskiem. BARDZO WAŻNE jest umieszczenie przewodów dokładnie tak, jak jest to pokazane na ilustracjach. Sprawdź to dokładnie. Przewody z hotendu będą umieszczone pod dolnym prętem liniowym. Ułożymy je później manual.prusa3d.com/ Page 29 of 47

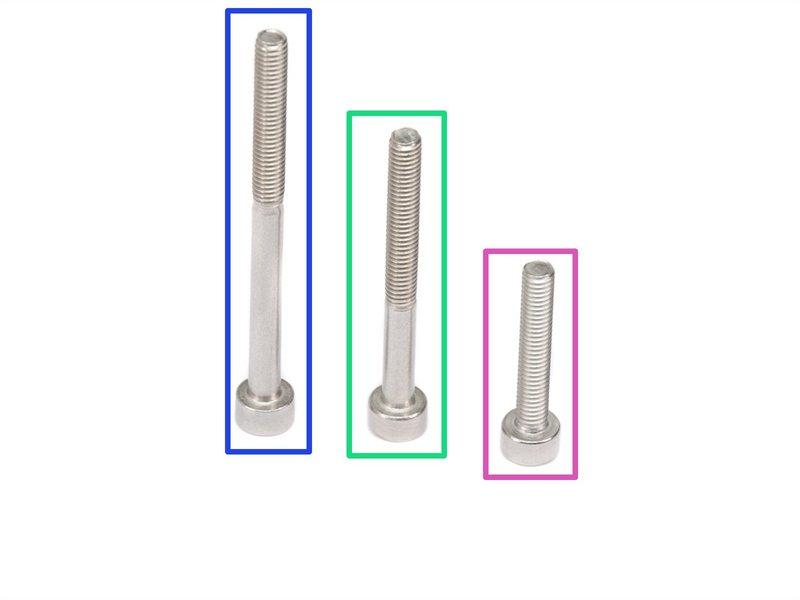

30 Step 31 Montaż ekstrudera Dla następnego kroku przygotuj: Śruba M3x40 (1x) Śruba M3x30 (1x) Śruba M3x18 (1x) Zamontuj zespół ekstrudera na wózku osi X używając śrub wymienionych wyżej. Dokręć śruby, ale nie do końca - najpierw musimy ułożyć przewody. Ułóż przewody w kanałach po obydwu stronach ekstrudera. Z lewej strony powinny znaleźć się przewody przedniego wentylatora wydruku i sondy P.I.N.D.A., po prawej stronie przewody ekstrudera i lewego wentylatora hotendu. Upewnij się, że przewody znajdują się w kanałach i nie są przyszczypnięte pomiędzy częściami drukowanymi. Dokręć śruby równomiernie, aby uniknąć problemów manual.prusa3d.com/ Page 30 of 47

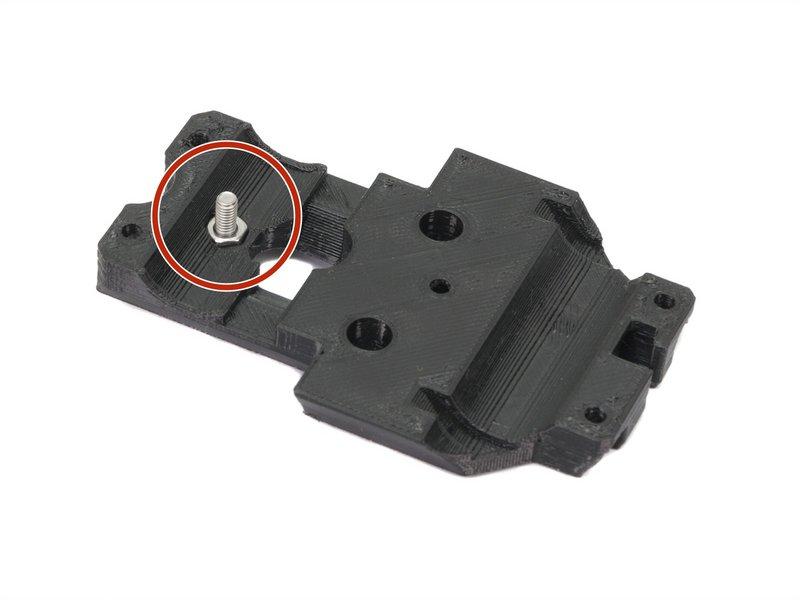

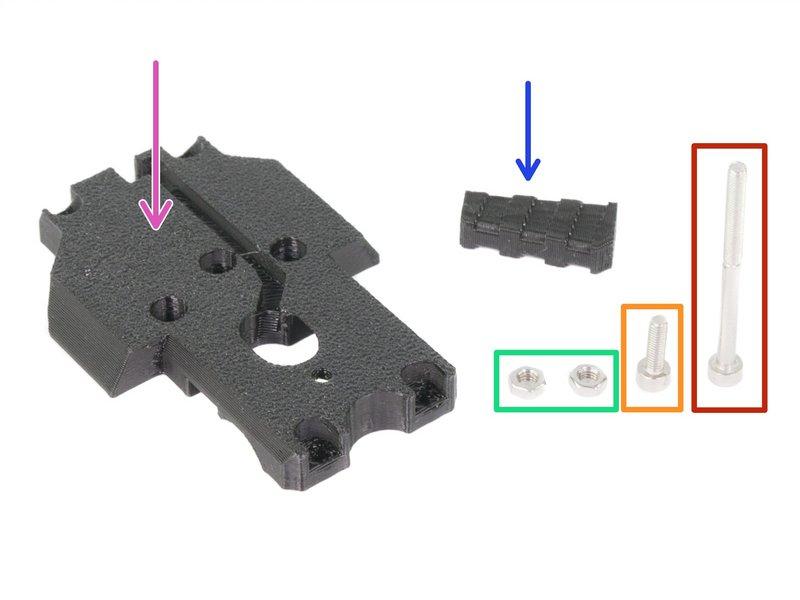

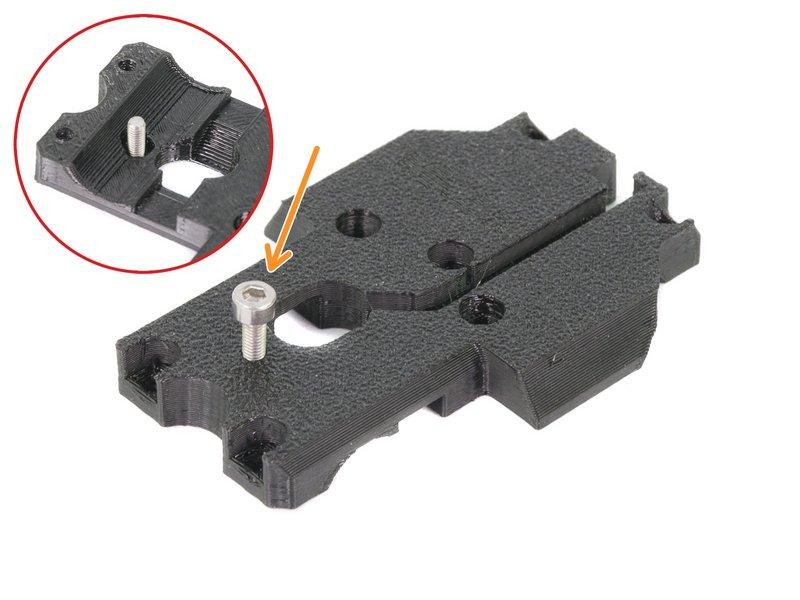

31 Step 32 Przygotowanie tylnej pokrywy wózka osi X (część 1) Dla następnych kroków przygotuj: Tylna pokrywa wózka osi X (1x) Uchwyt przewodów (1x) Nakrętka M3n (2x) Śruba M3x10 (1x) Śruba M3x10 będzie użyta tymczasowo, użyj jakiekolwiek, którą masz pod ręką. Śruba M3x40 (1x) Step 33 Przygotowanie tylnej pokrywy wózka osi X (część 2) Umieść śrubę M3x10 w tylnej pokrywie wózka osi X i dokręć ją do końca. Obróć wydrukowaną część i umieść w niej nakrętkę M3n. Dokręć śrubę M3x10 aż nakrętka wsunie się w część drukowaną. Zwróć uwagę na kształt gniazda pod nakrętkę i umieść ją tak, aby pasowała. Odkręć śrubę M3x10 i umieść ją z powrotem w zapasowym woreczku manual.prusa3d.com/ Page 31 of 47

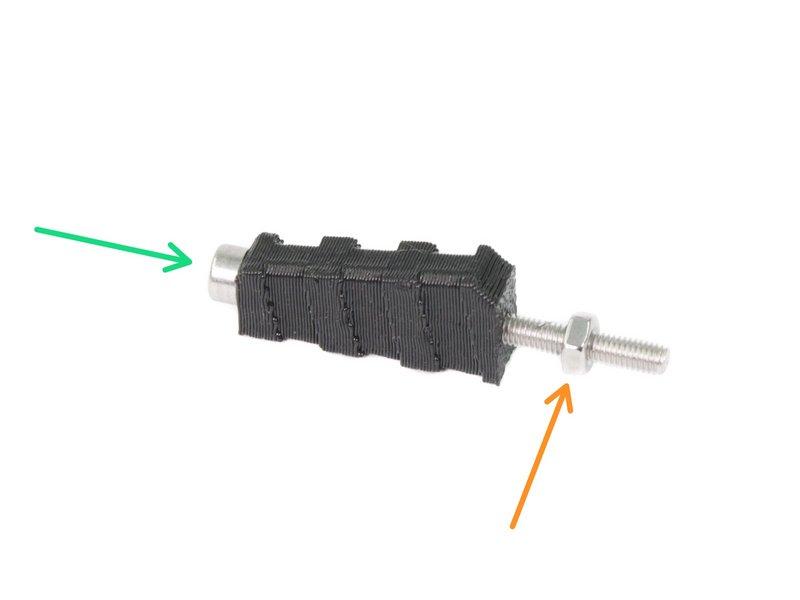

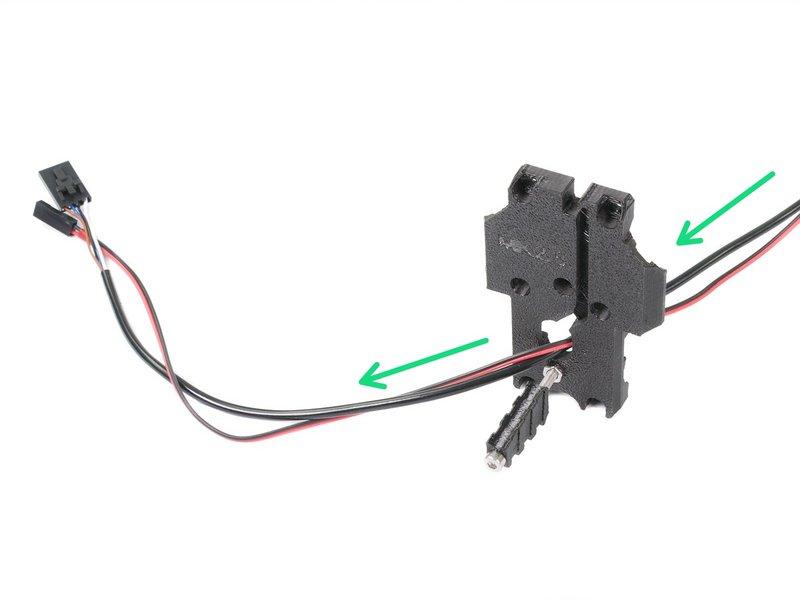

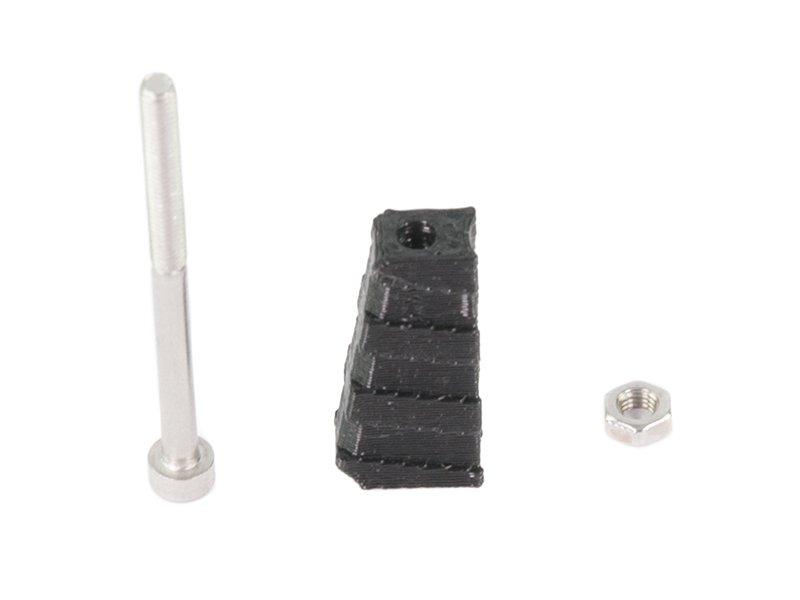

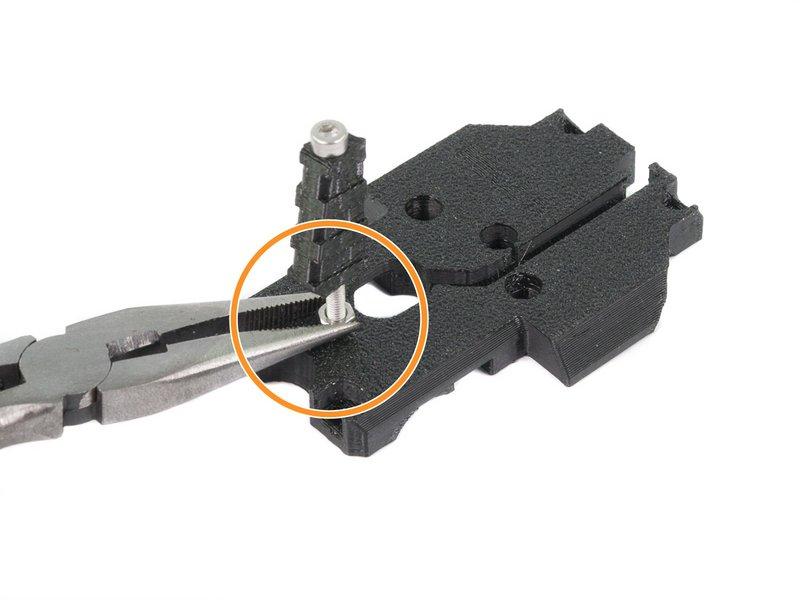

32 Step 34 Przygotowanie tylnej pokrywy wózka osi X (część 3) Przygotuj śrubę M3x40, nakrętkę M3n i uchwyt przewodów z poprzedniego kroku. Wkręć śrubę do końca, aby przeszła przez część drukowaną. Nakręć na śrubę nakrętkę M3n tak, aby zatrzymała się mniej-więcej w połowie części gwintowanej manual.prusa3d.com/ Page 32 of 47

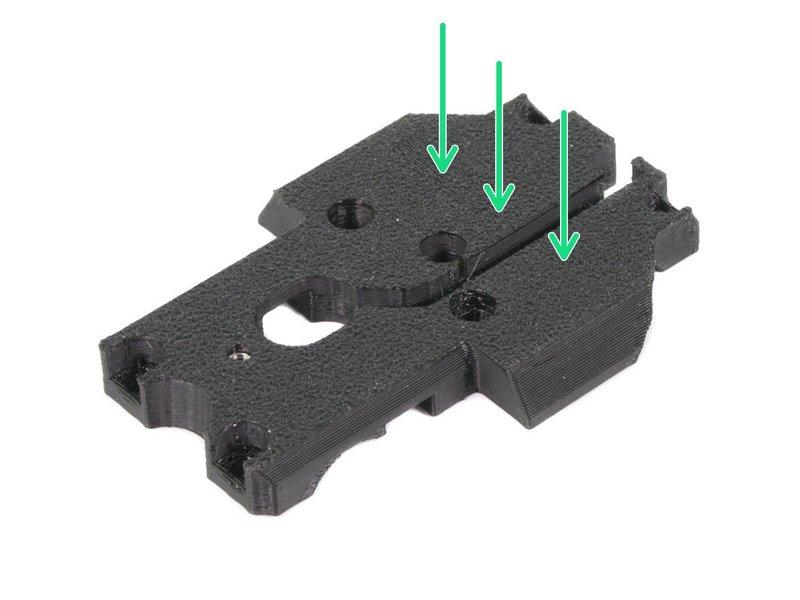

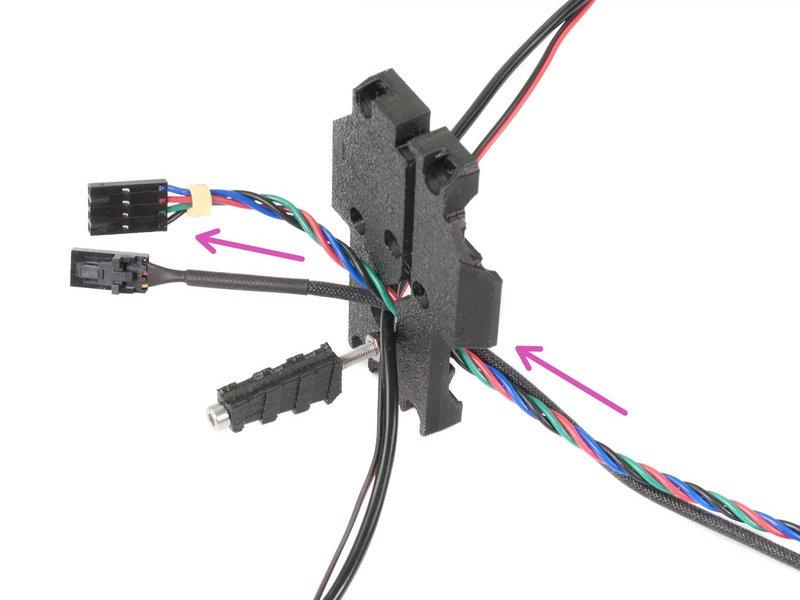

33 Step 35 Przygotowanie tylnej pokrywy wózka osi X (część 4) Umieść tylną pokrywę wózka osi X tak, jak jest to pokazane na ilustracji. Przykręć do siebie tylną pokrywę wózka osi X i uchwyt przewodów. Końcówka śruby powinna zrównać się z powierzchnią nakrętki po drugiej stronie. Nie wkręcaj jej głębiej, inaczej będziesz mieć problemy z montażem tylnej pokrywy osi X. Zamocuj śrubę dokręcając nakrętkę do powierzchni części drukowanej. Nie używaj nadmiernej siły aby nie uszkodzić części manual.prusa3d.com/ Page 33 of 47

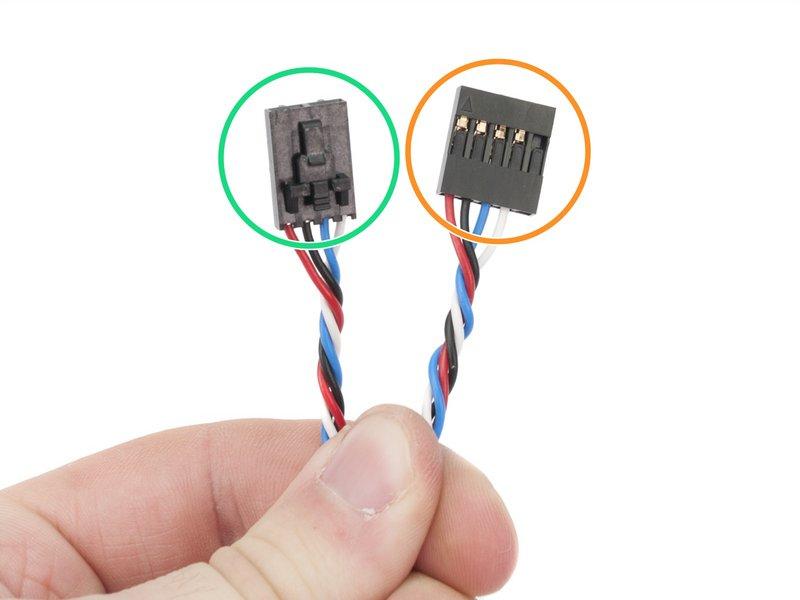

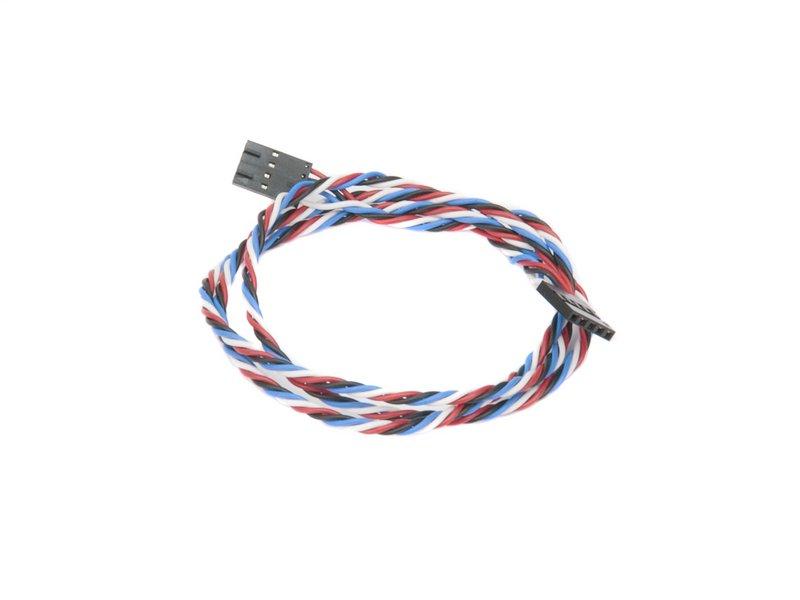

34 Step 36 Przewód czujnika filamentu Znajdź w paczce przewód czujnika filamentu. Przewód jest zakończony dwoma różnymi złączami: Złącze od strony czujnika (użyjemy go teraz) Złącze od strony płyty EINSY (użyjemy go później) 2019 manual.prusa3d.com/ Page 34 of 47

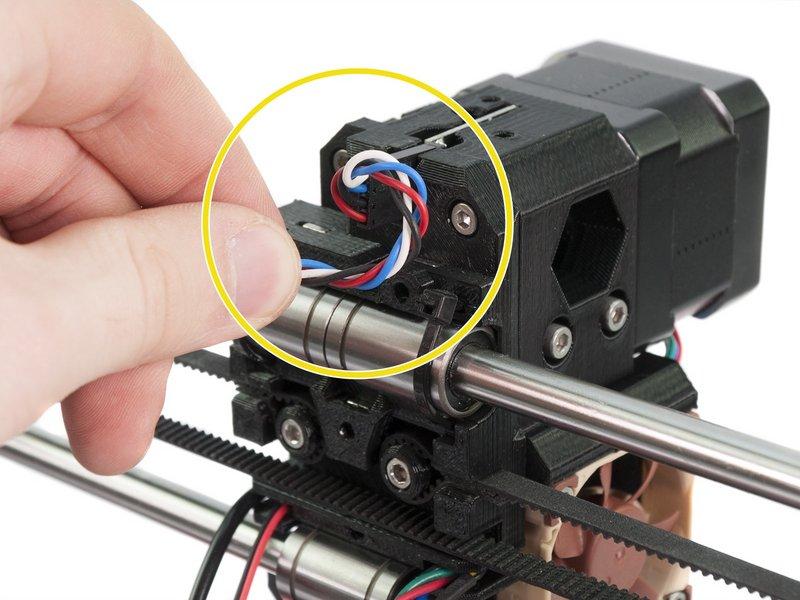

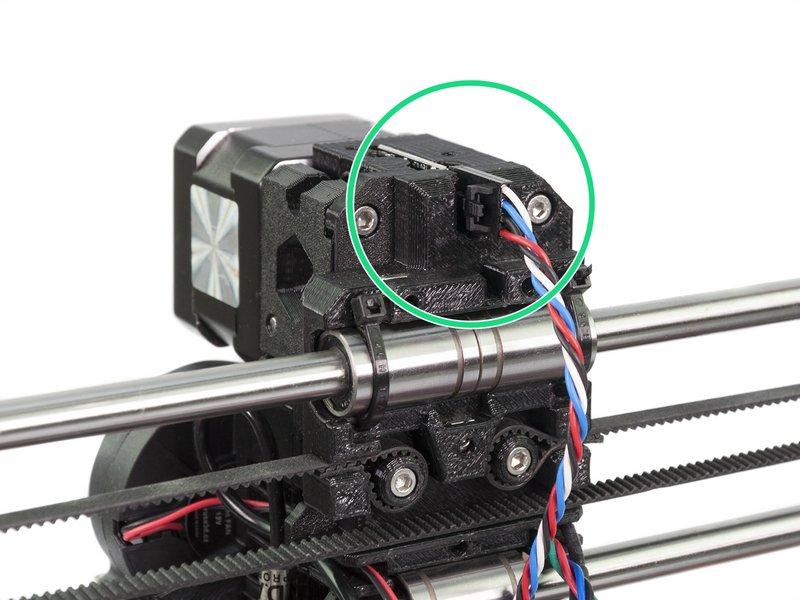

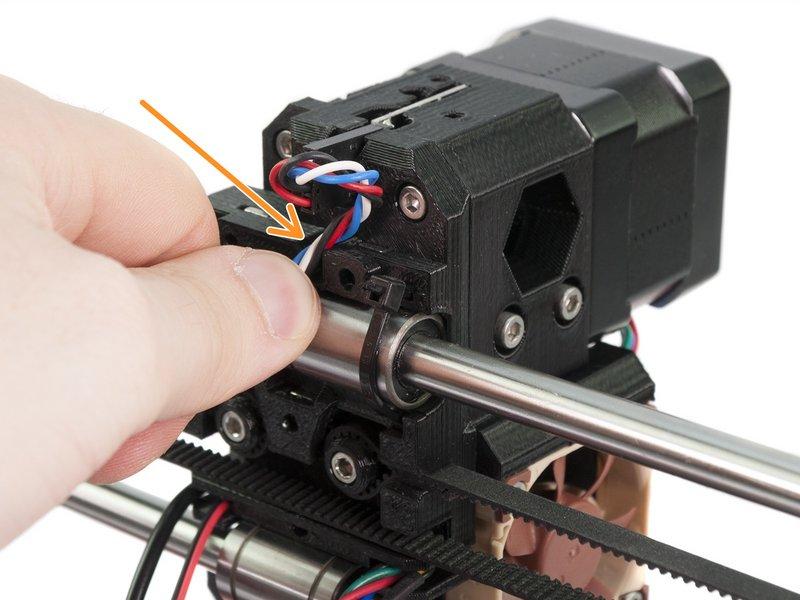

35 Step 37 Podłączenie czujnika filamentu Weź przewód z poprzedniego kroku i podłącz go ostrożnie do czujnika filamentu. Uwaga: złącze ma dwie różne strony. Strona z zabezpieczeniem musi znajdować się po lewej stronie (biały przewód powinien być skierowany ku górze, czerwony ku dołowi). Delikatnie skręć przewody w kierunku zgodnym z ruchem wskazówek zegara, aby stworzyć małą pętelkę - zobacz drugą ilustrację. Ułóż przewody we wcięciu w wózku osi X. Step 38 Montaż tylnej pokrywy wózka osi X Przełóż przewody ekstrudera PRZEZ tylną pokrywę wózka osi X. Zacznij od przewodów wentylatora wydruku i sondy P.I.N.D.A. W następnym kroku dołóż przewody ekstrudera i wentylatora hotendu. Przewody hotendu i czujnika filamentu NIE PRZECHODZĄ przez tylną pokrywę wózka osi X! Przyłóż tylną pokrywę do osi X manual.prusa3d.com/ Page 35 of 47

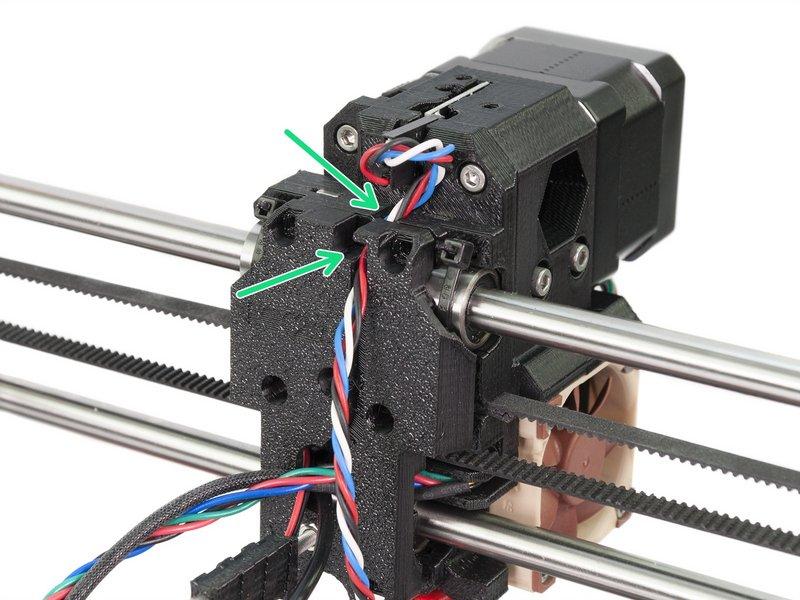

36 Step 39 Ułożenie przewodu czujnika filamentu Zanim dociśniesz tylną pokrywę do wózka osi X, przeciągnij przewód czujnika filamentu przez wycięcie - patrz obydwie ilustracje. Upewnij się, że przewody nie są ściśnięte pomiędzy tylną pokrywą, a wózkiem osi X!!! 2019 manual.prusa3d.com/ Page 36 of 47

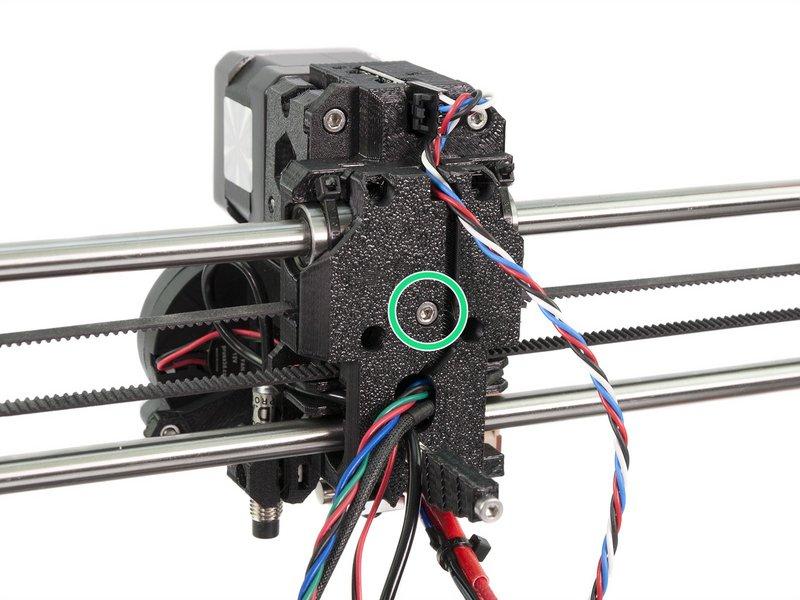

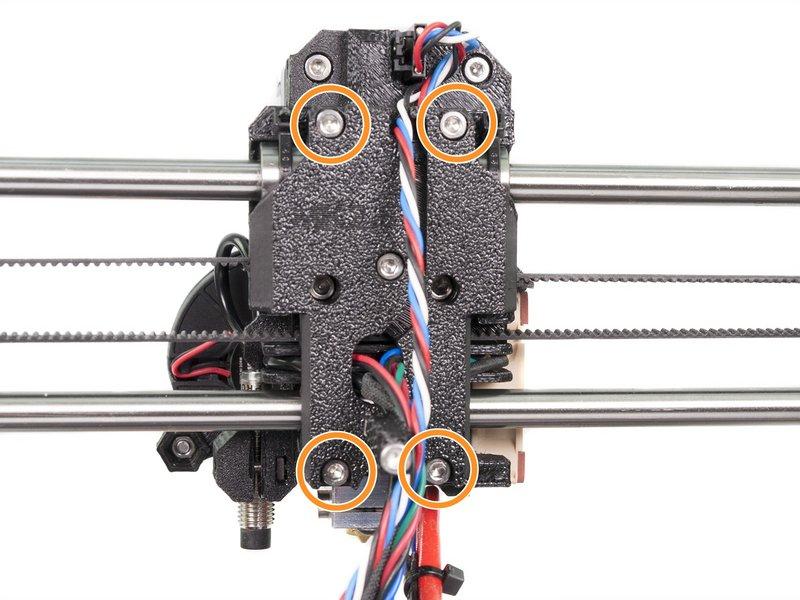

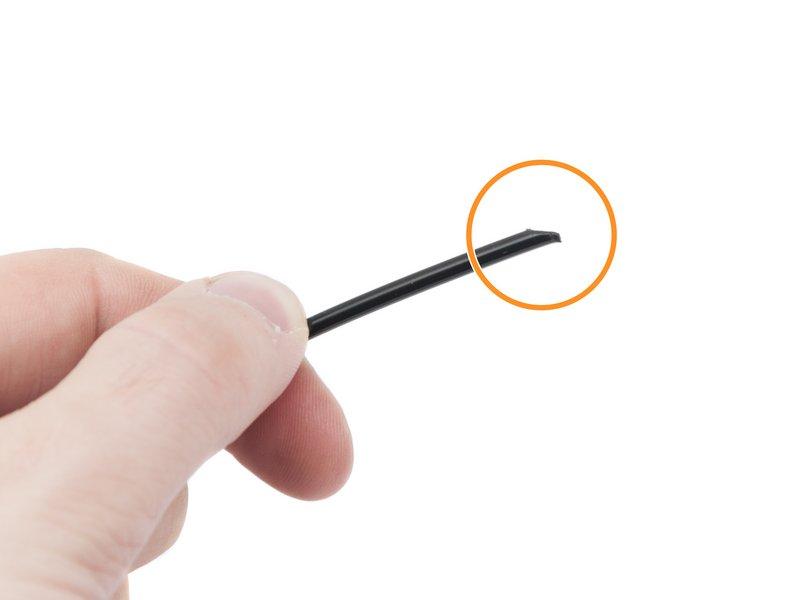

37 Step 40 Montaż tylnej pokrywy wózka osi X Za pomocą pięciu śrub M3x10 połącz części w następującej kolejności: Zacznij od środkowej śruby i upewnij się, że wszystko pasuje. Kontynuuj wkręcanie w narożnikach, równomiernie dokręć wszystkie śruby. Step 41 Przygotowanie filamentu nylonowego Zestaw zawiera filament nylonowy o długości 50 cm i średnicy 3 mm. NIE OBCINAJ GO! Odetnij szczypcami końcówkę filamentu tworząc ostry koniec. Sprawdź, czy końcówka wygląda podobnie do pokazanej na trzeciej ilustracji manual.prusa3d.com/ Page 37 of 47

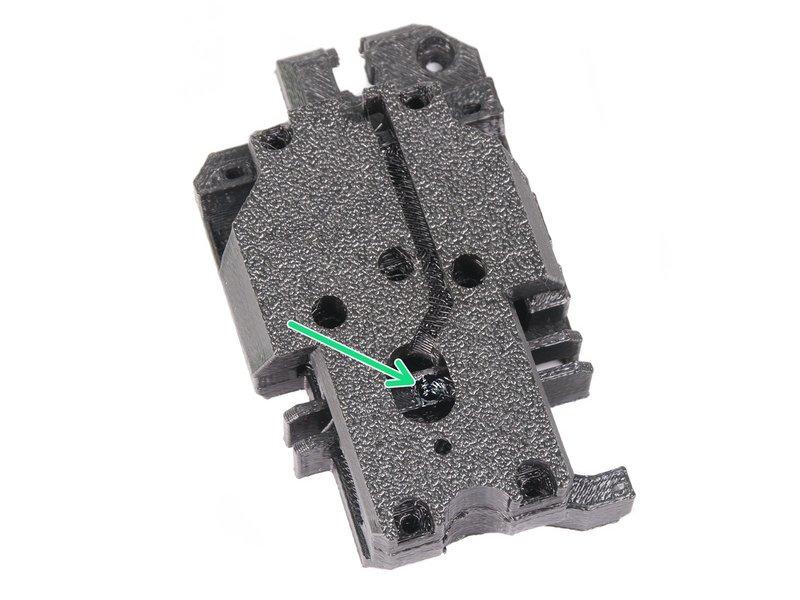

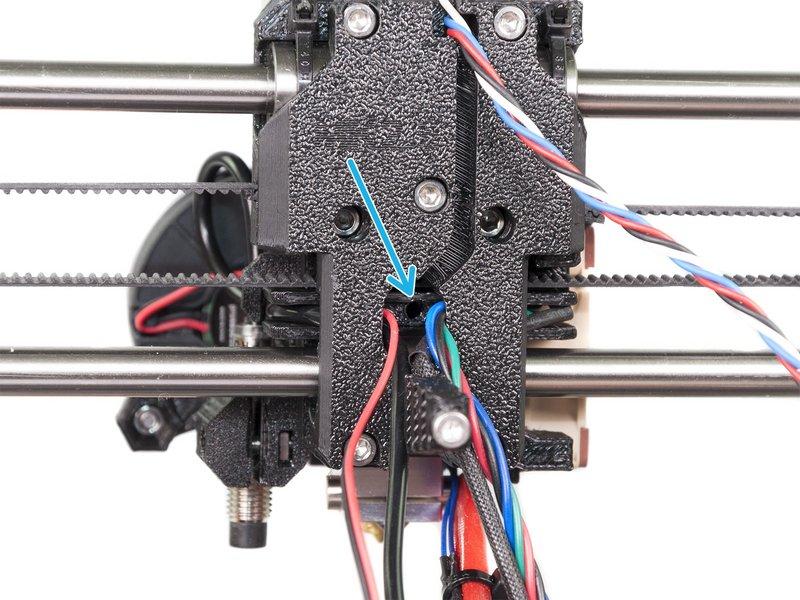

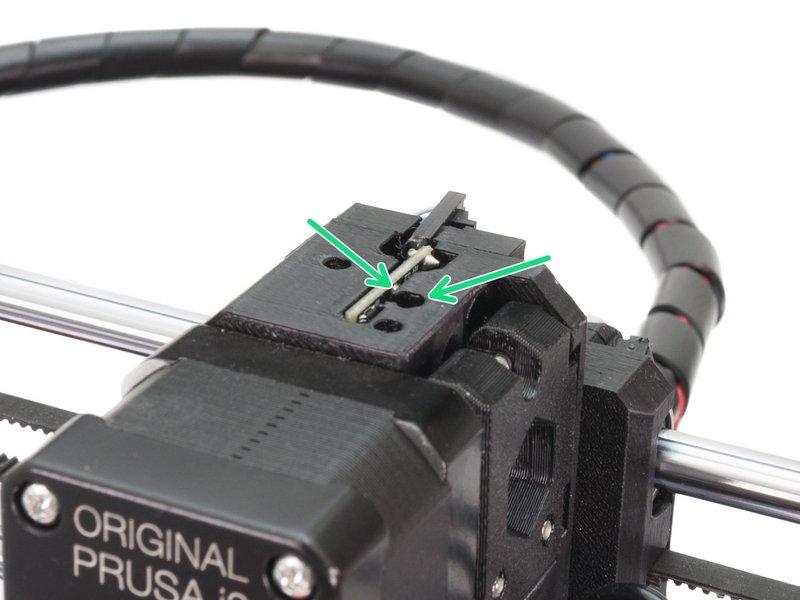

38 Step 42 Znalezienie gniazda dla filamentu nylonowego Filament nylonowy musi przechodzić przez otwór tylnej pokrywy aby został wciśnięty w okrągły otwór w wózku osi X. Spójrz na drugą ilustrację, gdzie obydwie drukowane części są pokazane bez przewodów manual.prusa3d.com/ Page 38 of 47

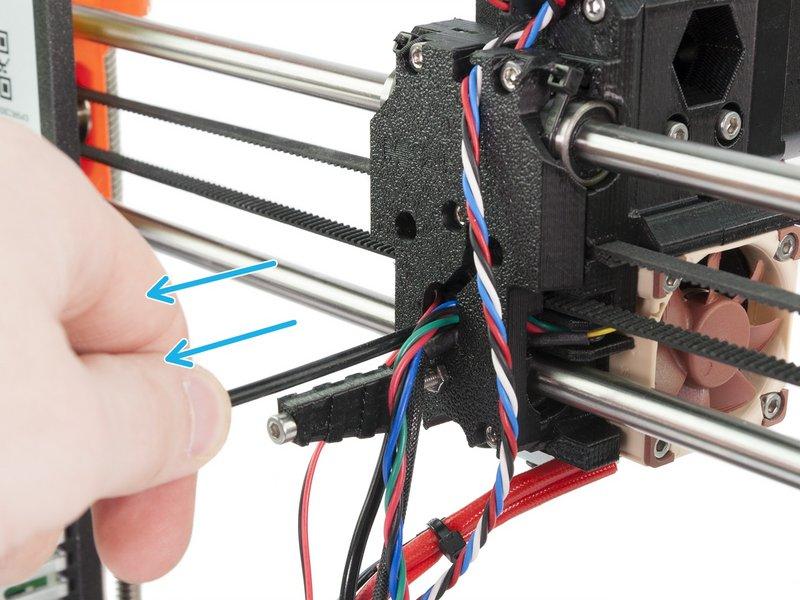

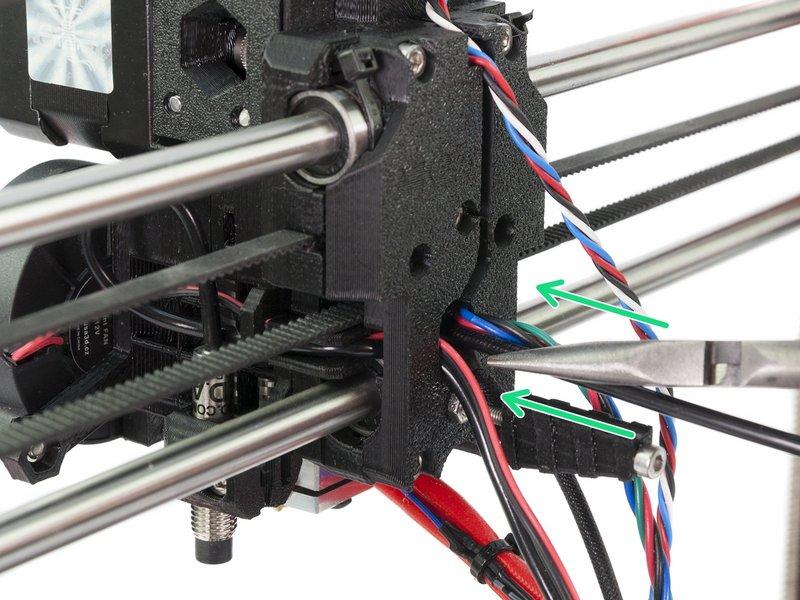

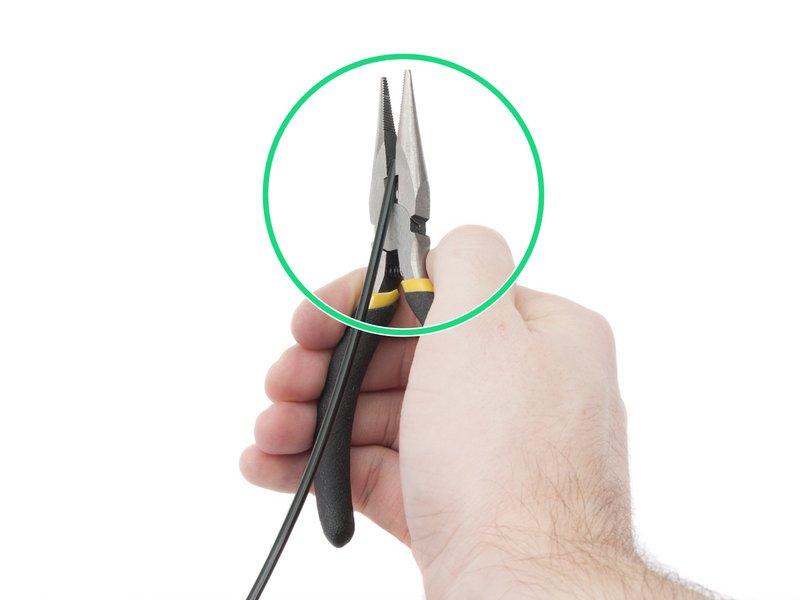

39 Step 43 Mocowanie filamentu nylonowego Używając szczypiec, wsuń filament nylonowy w otwór. ZACHOWAJ SZCZEGÓLNĄ OSTROŻNOŚĆ ponieważ szczypce mogą się zsunąć i możesz łatwo uszkodzić przewody!!! Aby sprawdzić, czy filament jest dobrze umocowany, spróbuj delikatnie pociągnąć go ręką. Oś X powinna się delikatnie ruszyć a filament powinien pozostać na miejscu. Jeśli masz problem z wsunięciem filamentu, spróbuj poprawić kształt końcówki manual.prusa3d.com/ Page 39 of 47

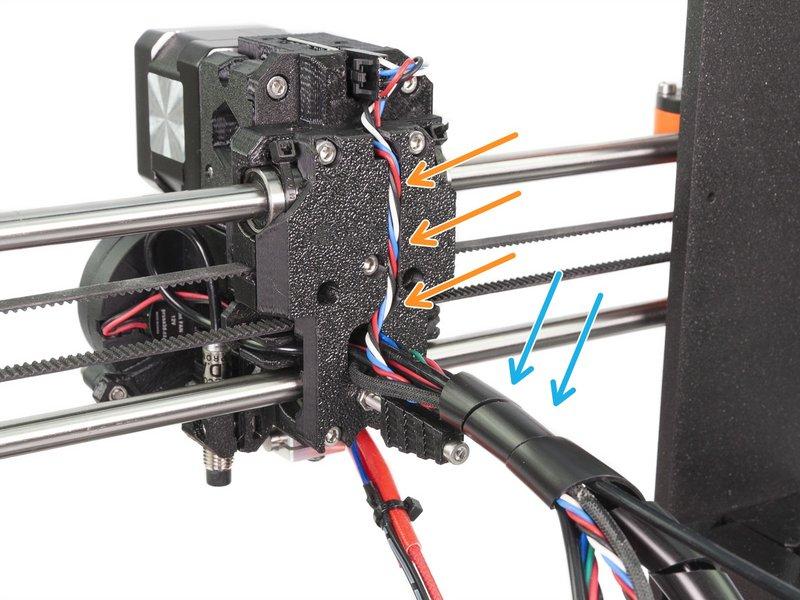

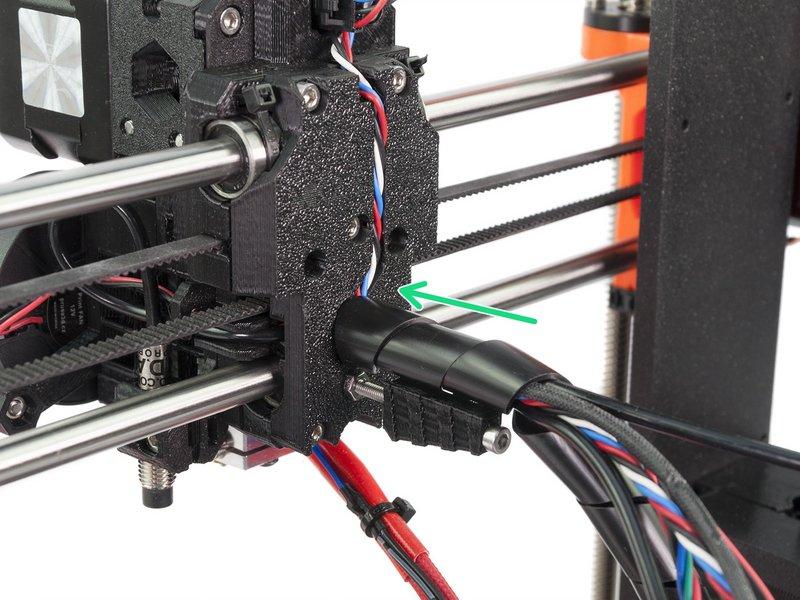

40 Step 44 Układanie przewodów przy użyciu owijki spiralnej Poprowadź przewód czujnika filamentu przez kanałek w uchwycie osi X i dołącz go do pozostałych przewodów. Owiń przewody i nylon owijką spiralną (najdłuższą, o największej średnicy) Zacznij owijanie od góry, po 3-4 pętlach wsuń owijkę na uchwyt przewodów. Jeśli to możliwe, wsuń owijkę delikatnie w tylną pokrywę wózka osi X manual.prusa3d.com/ Page 40 of 47

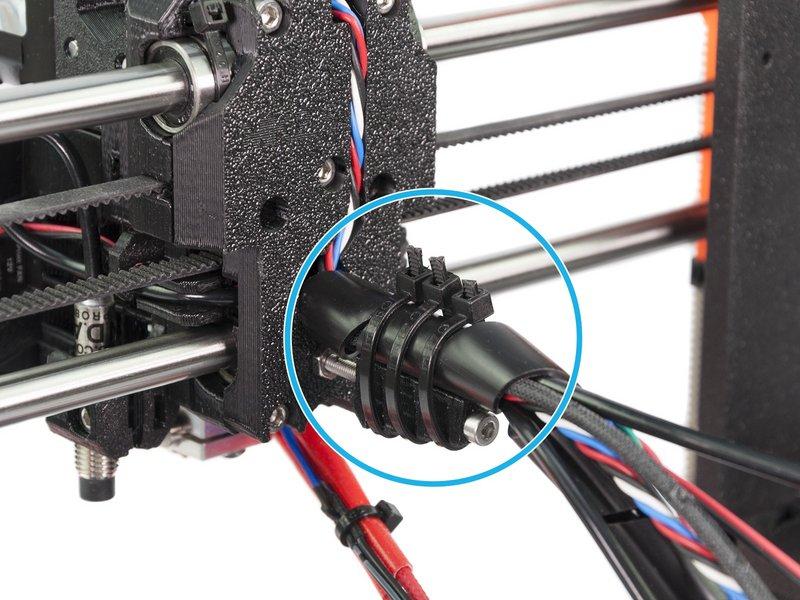

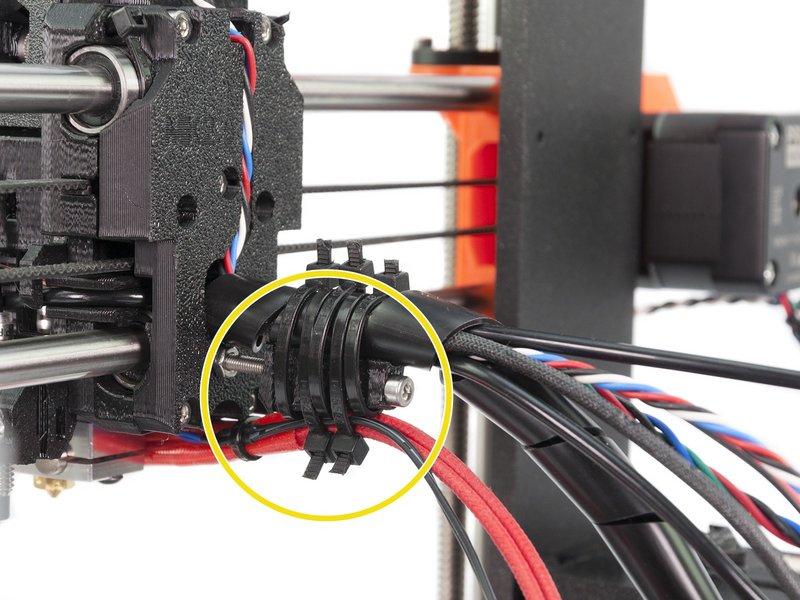

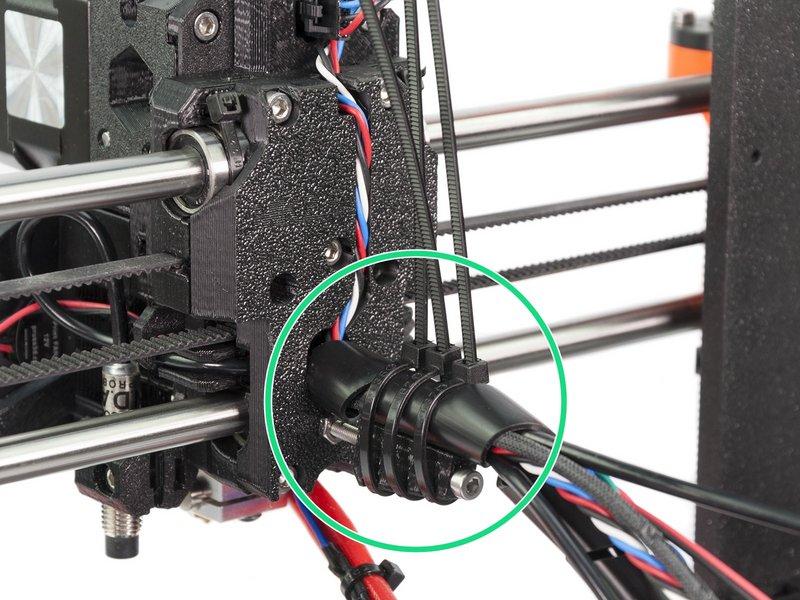

41 Step 45 Mocowanie owijki spiralnej (część 1) Zaciśnij 3 opaski na owijce spiralnej nałożonej na uchwyt przewodów. Upewnij się, że zarówno uchwyt przewodów jak i same przewody są prawidłowo przymocowane. ZWRÓĆ SZCZEGÓLNĄ UWAGĘ na ustawienie ostatecznej pozycji opasek zaciskowych. Jeśli nie zastosujesz się do instrukcji, będziesz mieć problemy podczas drukowania! Zaciśnij opaski i obetnij niepotrzebne końcówki manual.prusa3d.com/ Page 41 of 47

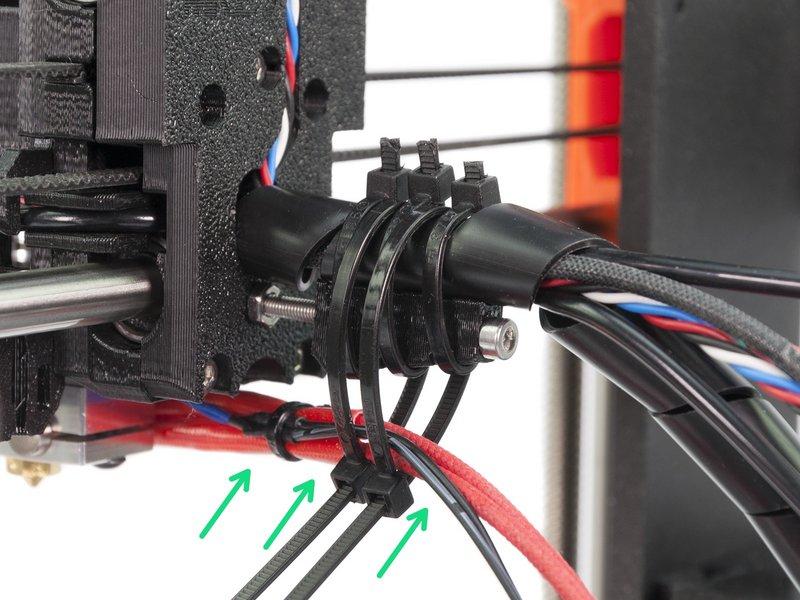

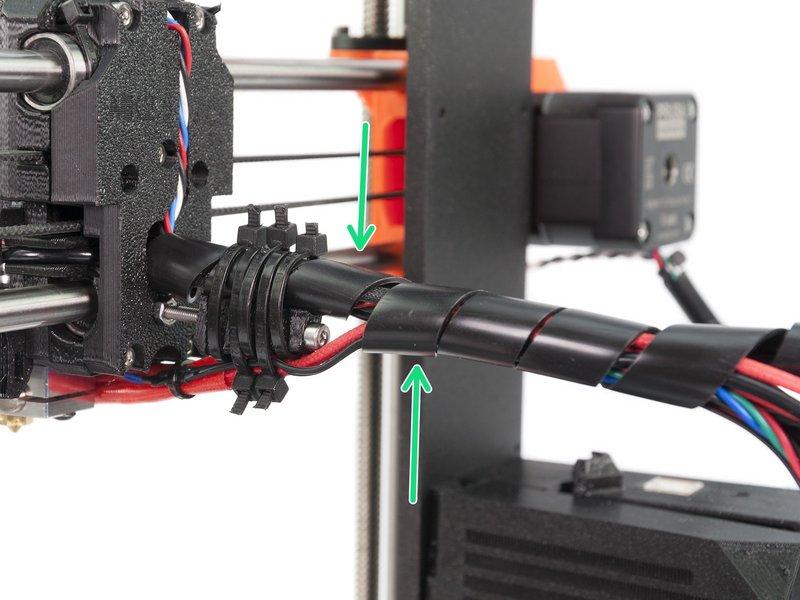

42 Step 46 Mocowanie owijki spiralnej (część 2) Dodaj kolejne dwie opaski zaciskowe i złap przy ich pomocy przewody hotendu. Jeśli przewody hotendu znajdują się w pętli, to zaciśnij opaski i obetnij ich nadmiar. Step 47 Zakończenie owijania przewodów Okręć owijkę o jeszcze jeden obrót i dodaj przewody hotendu. Owiń całą wiązkę przewodów manual.prusa3d.com/ Page 42 of 47

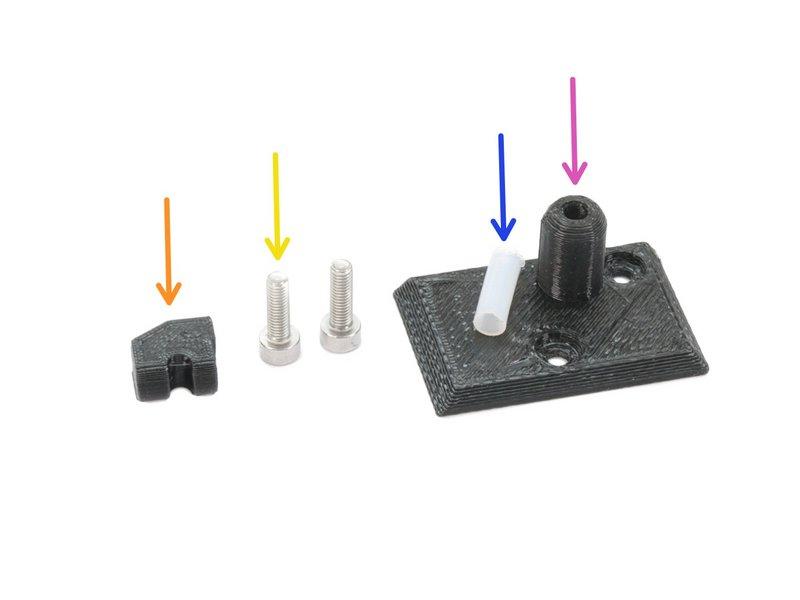

43 Step 48 Montaż pokrywy czujnika filamentu (1x) Dla następnych kroków przygotuj: Zatyczka dźwigni dociskowej (1x) Pokrywa czujnika filamentu (1x) Rurka teflonowa (1x) Śruba M3x10 (2x) 2019 manual.prusa3d.com/ Page 43 of 47

44 Step 49 Montaż pokrywy czujnika filamentu (część 2) Znajdź na górze korpusu ekstrudera otwór o największej średnicy, przeznaczony dla rurki teflonowej. Wsuń rurkę teflonową w otwór. Większość powinna wystawać. W przypadku gdy rurka PTFE nie trzyma się prawidłowo w otworze, możesz najpierw zamontować ją w pokrywie, ALE UPEWNIJ SIĘ, że otwór jest wolny od przeszkód, ponieważ możesz łatwo odkształcić rurkę podczas montażu jej wraz z pokrywą manual.prusa3d.com/ Page 44 of 47

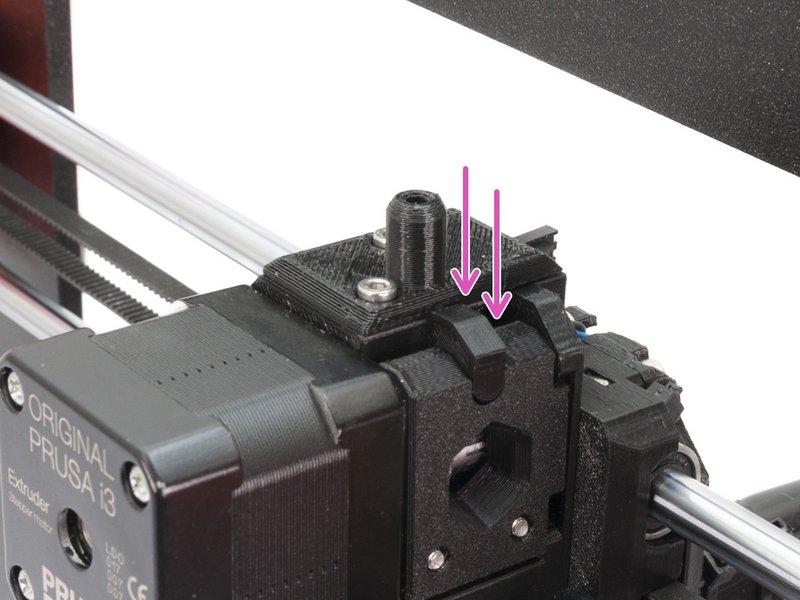

45 Step 50 Montaż pokrywy czujnika filamentu (część 3) Ostrożnie nałóż pokrywę czujnika filamentu na rurkę teflonową. Przymocuj pokrywę używając dwóch śrub M3x10. Step 51 Montaż zatyczki dźwigni dociskowej Znajdź wcięcie w dźwigni dociskowej ekstrudera, w którym widoczna jest śruba M3. Włóż zatyczkę dźwigni i upewnij się, że pasuje ona prawidłowo. W przeciwnym razie może ona odpaść podczas drukowania manual.prusa3d.com/ Page 45 of 47

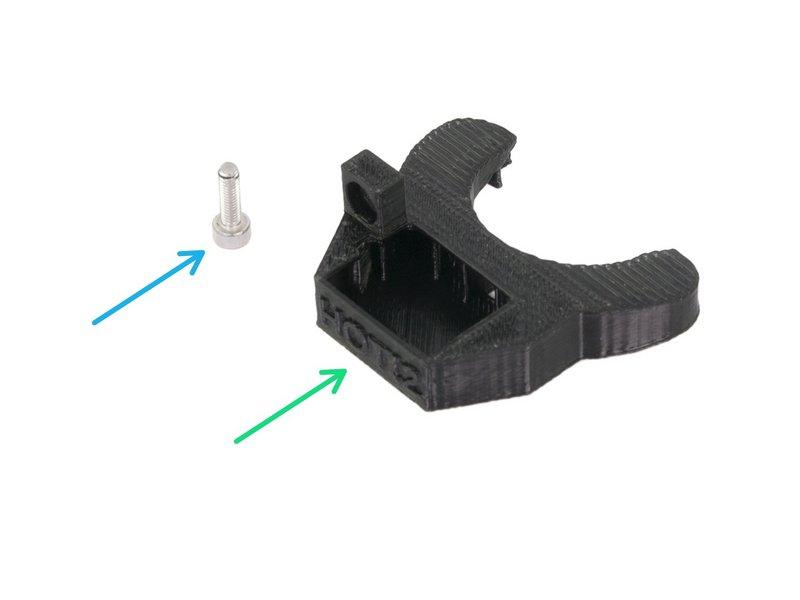

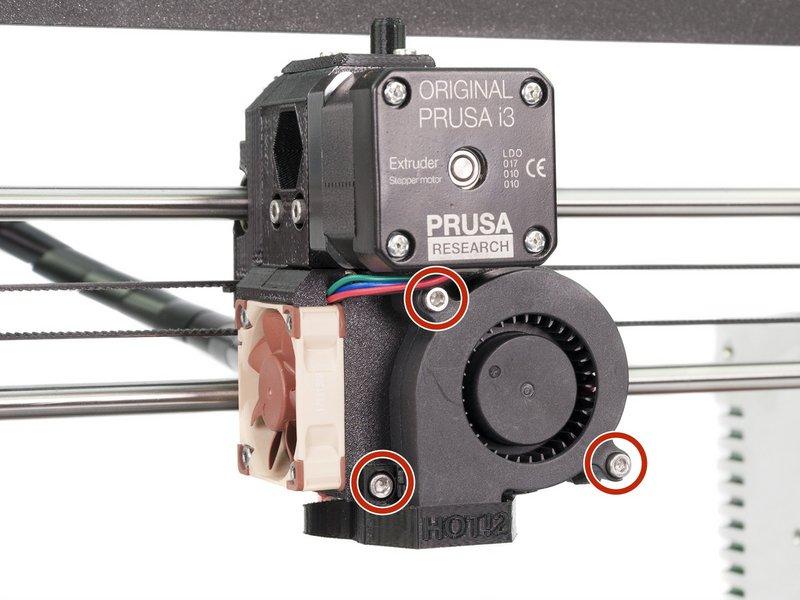

46 Step 52 Montaż dyszy chłodzenia wydruku W wersji części B7/R3, dysza wentylatora wydruku jest już zamontowana. Pomiń ten krok. Dla następnego kroku przygotuj: Dysza wentylatora wydruku (1x) Śruba M3x10 (1x) Ostrożnie podjedź osią X do góry tak, aby mieć dobry dostęp do dolnej części ekstrudera. Poluźnij trochę obydwie śruby mocujące wentylator wydruku. Zamontuj dyszę wentylatora wydruku i dokręć wszystkie trzy śruby manual.prusa3d.com/ Page 46 of 47

47 Step 53 Oś ekstrudera gotowa! Czy już dotarliśmy do końca? Prawie! Właśnie skończyliśmy najtrudniejszą część montażu. Świetna robota! Porównaj wygląd swoich zmontowanych elementów z ilustracją. Zauważ, że części ekstrudera w wersji B7/R3 różnią się wyglądem. Wszystko sprawdzone? Przejdźmy do: 5. Montaż podgrzewanego stołu This document was last generated on :19:06 PM manual.prusa3d.com/ Page 47 of 47
