1 1. Ponowny montaż osi X Written By: Dozuki System 2019 manual.prusa3d.com/ Page 1 of 19

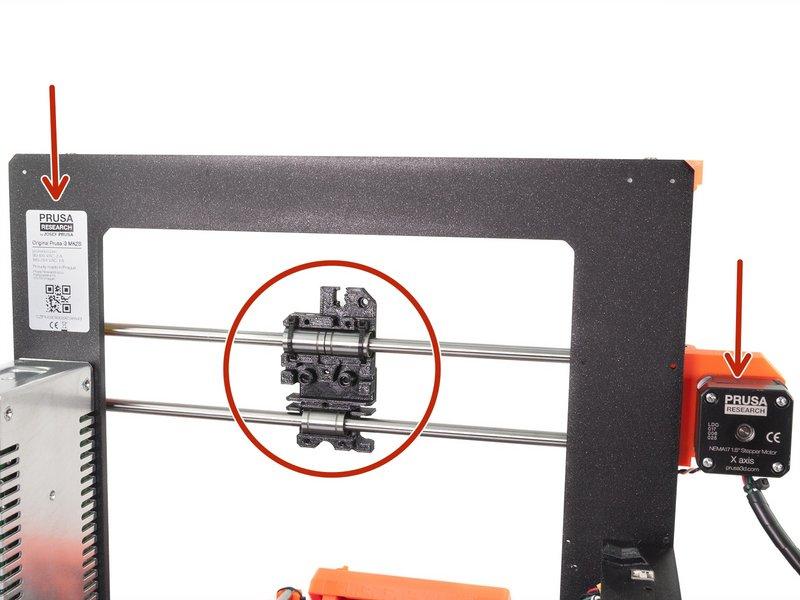

2 Step 1 Narzędzia niezbędne w tym rozdziale Szczypce do sprawdzenia naciągnięcia Klucz imbusowy 2,5 mm do śrub M3 Płaski wkrętak pomocny przy montażu paska Użyj woreczka opisanego jako "MK2.5 1" 2019 manual.prusa3d.com/ Page 2 of 19

3 Step 2 Konserwacja drukarki (opcjonalna) Zanim kontynuujemy modernizację drukarki do MK2.5, poświęcimy trochę czasu na konserwację. Przesuń łożyska na jedną stronę aby umożliwić wyczyszczenie prętów liniowych. Weź szmatkę/ręcznik i wytrzyj pręty liniowe. Skup się szczególnie na końcach, gdzie zbiera się najwięcej zanieczyszczeń. Możesz również nasmarować pręty olejem maszynowym ogólnego zastosowania i kilkukrotnie przesunąć łożyska w tą i z powrotem. Okresowa konserwacja jest opisana w Podręcznik dla MK2.5, zobacz rozdział manual.prusa3d.com/ Page 3 of 19

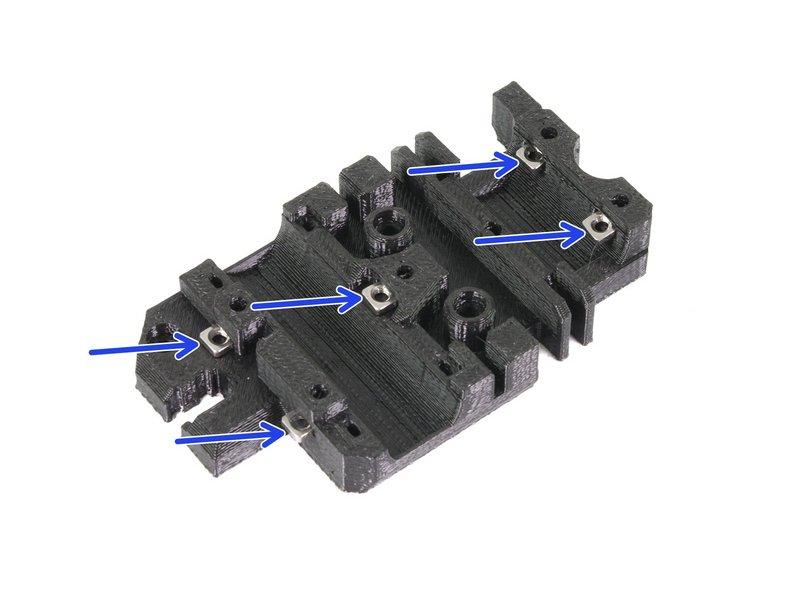

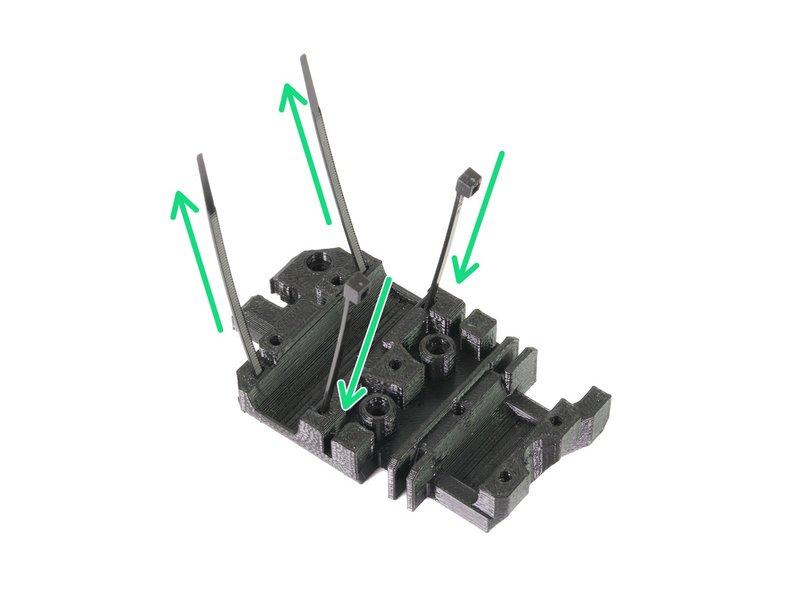

4 Step 3 Montaż wstępny wózka osi X Dla następnego kroku przygotuj: Wózek osi X dla MK2.5 (1x) Nakrętka M3nS (5x) Opaska zaciskowa (2x) Umieść nakrętki w gniazdach, jak to jest pokazane na drugiej ilustracji. Wyrównaj ich położenie używając klucza imbusowego. Przeciągnij opaski zasiskowe przez otwory, jak to jest pokazane na ostatniej ilustracji. Uwaga: wygląd drukowanych części wózka osi X może się nieznacznie różnić, ale procedura montażu jest taka sama manual.prusa3d.com/ Page 4 of 19

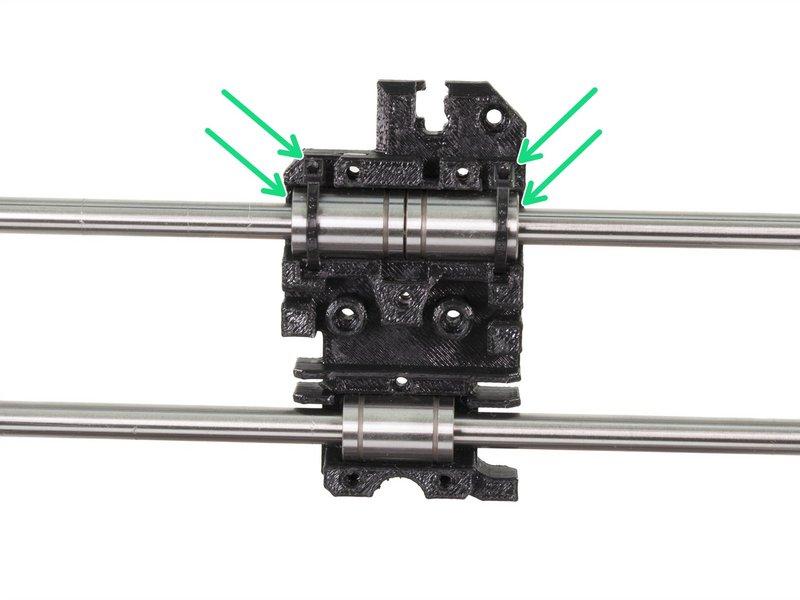

5 Step 4 Montaż wózka osi X Weź wydrukowany wózek osi X dla MK2.5 i umieść go na osi X. Upewnij się, że wózek jest umieszczony w odpowiednim kierunku - porównaj z ilustracją! Wyrównaj łożyska i zaciśnij opaski. Następnie obetnij opaski używając szczypiec manual.prusa3d.com/ Page 5 of 19

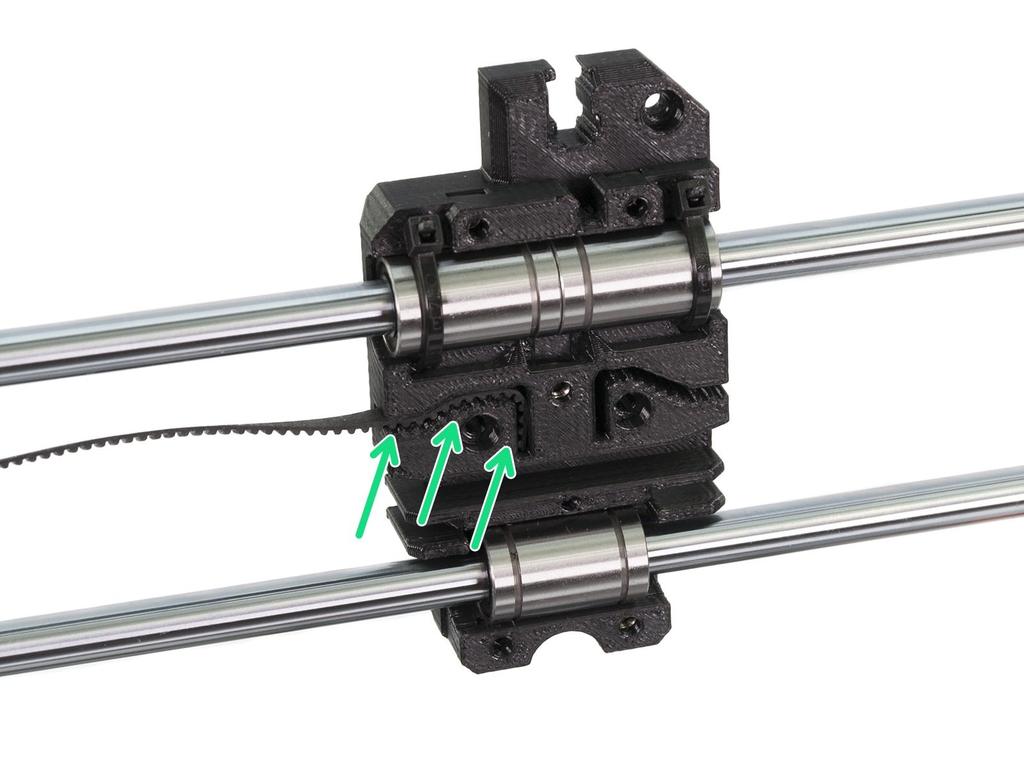

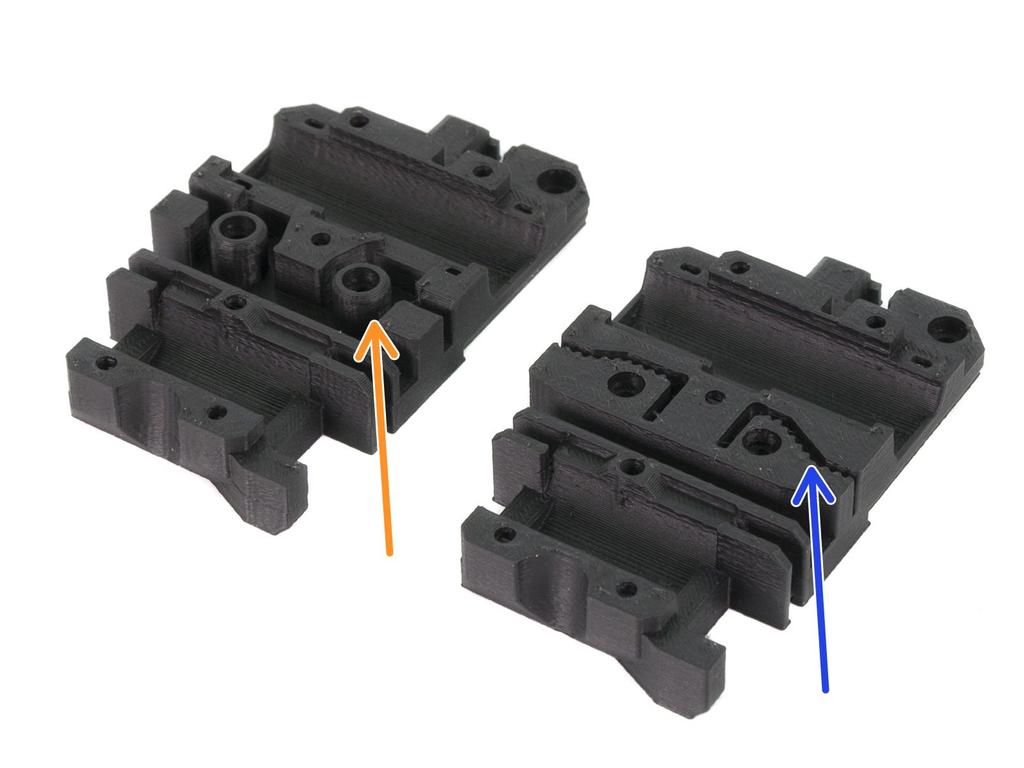

6 Step 5 Różne wersje wózka osi X Wózek osi X został ulepszony - zmodernizowaliśmy system mocowania paska dla lepszego trzymania i trwałości. Instrukcja montażu obejmuje obydwie wersje. Porównaj swoją część z ilustracją i wybierz: Poprzednia wersja jest na ilustracji umieszczona z lewej strony. Przejdź do Step 13 Nowa wersja jest na ilustracji umieszczona z prawej strony. Przejdź do Step 6 Step 6 Montaż paska osi X (część 1, nowa wersja) Wsuń złożoną na płasko część paska X-GT2 w wózek osi X w sposób pokazany na drugiej ilustracji. Użyj wkrętaka lub małego klucza imbusowego aby wsunąć pasek w szczelinę. Wygląd Twojego wózka osi X może różnić się nieznacznie, jednak proces montażu paska odbywa się w taki sam sposób manual.prusa3d.com/ Page 6 of 19

7 Step 7 Montaż paska osi X (część 2, nowa wersja) Poprowadź pasek osi X przez uchwyt koła pasowego, wokół łożyska 623h i z powrotem. Kontynuuj przeciąganie paska przez wózek osi X. Zauważ, że poniżej paska są kanały, które zostaną użyte do ułożenia przewodów. Przeciągnij pasek przez uchwyt silnika osi X, wokół koła zębatego GT2-16 i z powrotem manual.prusa3d.com/ Page 7 of 19

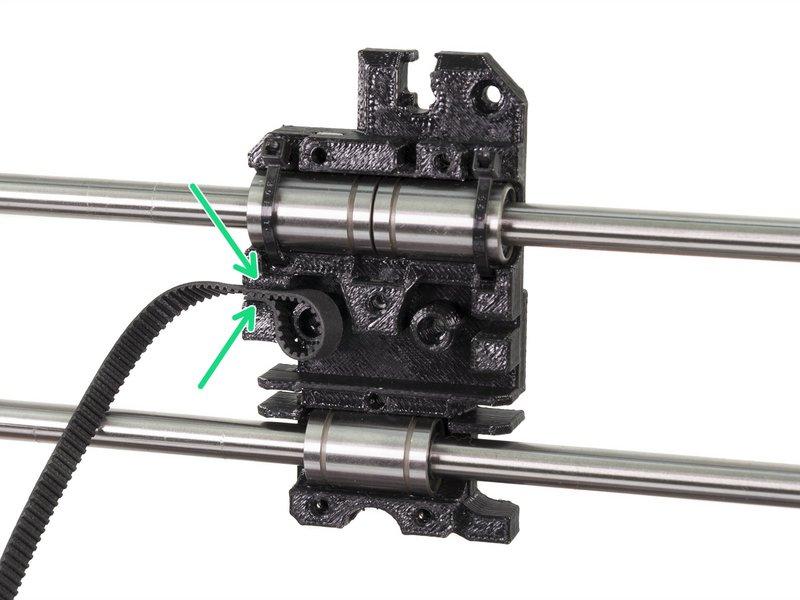

8 Step 8 Montaż paska osi X (część 3, nowa wersja) Zanim kontynuujesz przeciąganie paska przez oś X, poluzuj dwie śruby M3 na uchwycie silnika. Obróć silnik w sposób pokazany na ilustracji, tj. w stronę ramy. Wsuń złożoną na płasko część paska X-GT2 (850 mm) w wózek osi X w sposób taki, jak na ilustracji. Użyj wkrętaka lub małego klucza imbusowego aby wsunąć pasek w szczelinę. Z tej strony pasek będzie zwisał - NIE OBCINAJ GO jeszcze manual.prusa3d.com/ Page 8 of 19

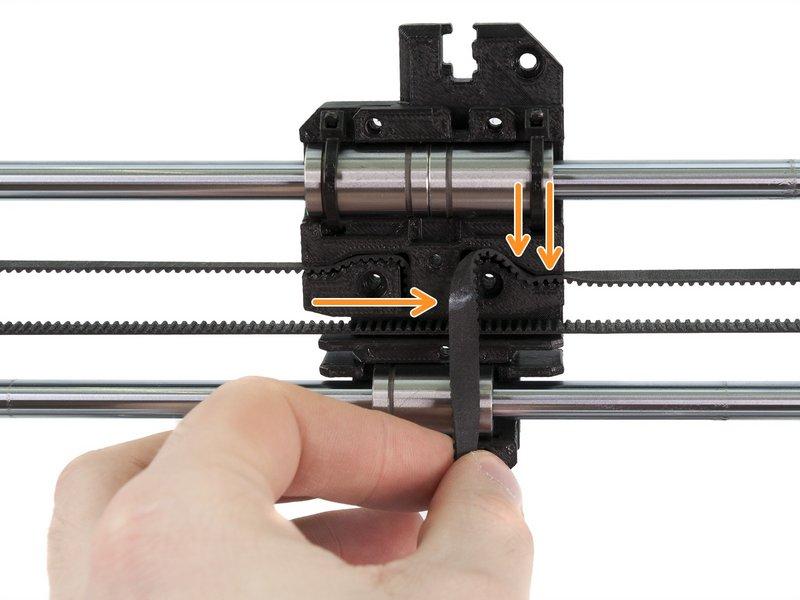

9 Step 9 Napinanie paska osi X (nowa wersja) Prawą ręką obróć silnik do właściwej pozycji i przytrzymaj go. Za pomocą palca lewej ręki naciśnij na pasek. Do zagięcia paska powinna być potrzebna pewna siła, ALE nie należy próbować nadmiernie rozciągać paska, ponieważ może to spowodować uszkodzenie drukarki. Jeśli masz trudności z obróceniem silnika z powrotem do jego pozycji to znaczy, że pasek jest zbyt mocno napięty. W zależności od tego czy pasek jest naciągnięty za mocno czy za słabo, ustaw jego napięcie przesuwając końcówkę w wózku osi X. Po skończeniu obróć silnik do odpowiedniej pozycji i ponownie dokręć śruby M manual.prusa3d.com/ Page 9 of 19

10 Step 10 Ułożenie paska osi X (nowa wersja) Górna i dolna część paska powinny być do siebie równoległe (powinny przebiegać nad sobą). Aby ustawić pozycję paska, poluźnij śrubki na uchwycie koła pasowego i przesuwaj go delikatnie, aż uzyskasz odpowiednie ustawienie. Dokręć obie śruby koła pasowego manual.prusa3d.com/ Page 10 of 19

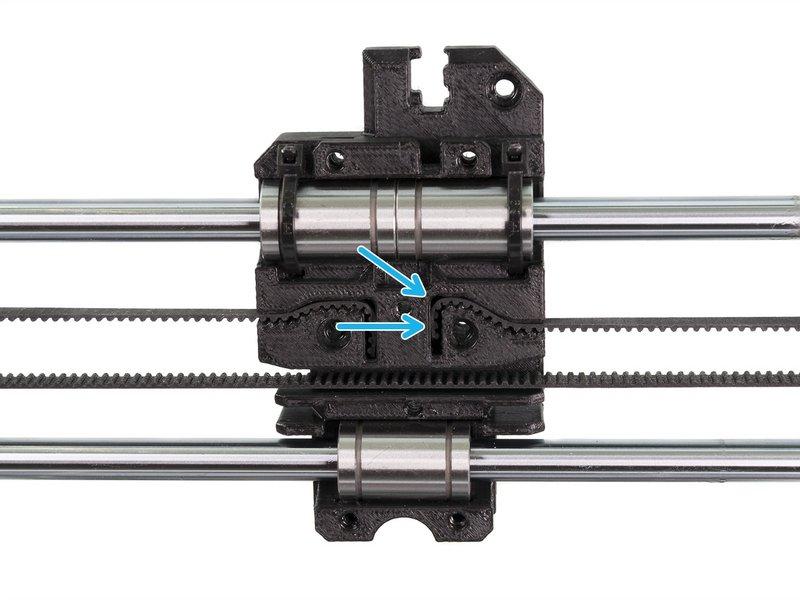

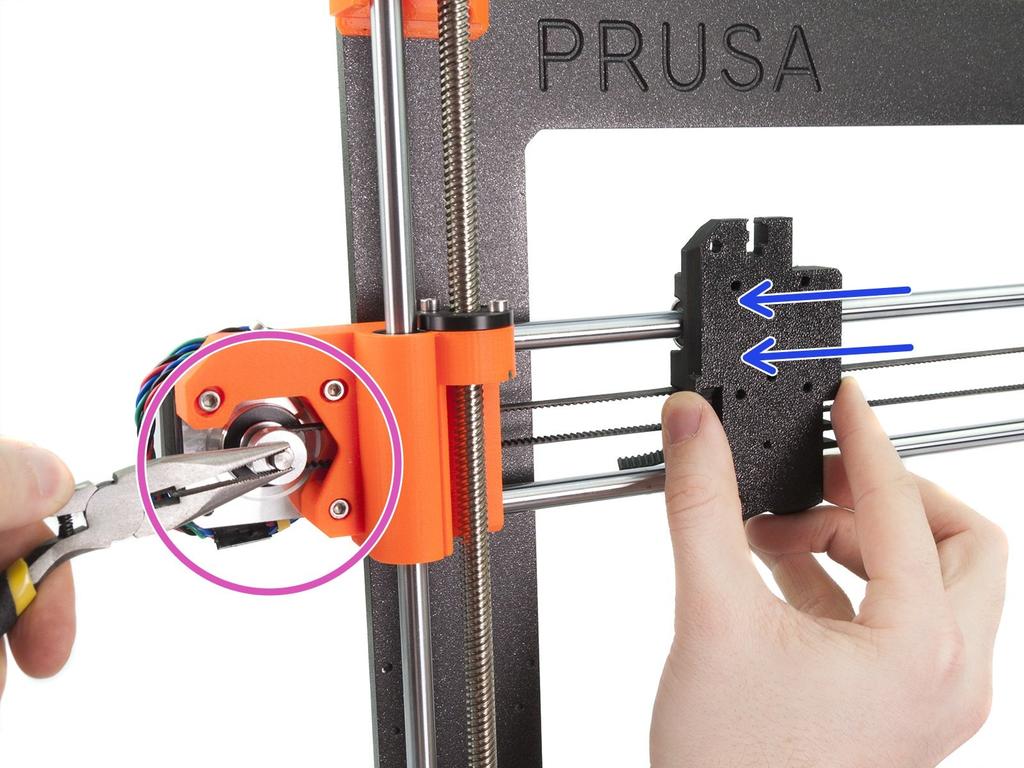

11 Step 11 Sprawdzenie paska osi X (nowa wersja) Użyj techniki opisanej poniżej aby sprawdzić czy pasek jest prawidłowo napięty. Użyj szczypiec aby przytrzymać wałek silnika osi X. Przesuń wózek osi X w kierunku silnika osi X. Nie używaj nadmiernej siły. Jeśli pasek jest prawidłowo napięty, poczujesz opór a wózek osi X pozostanie nieruchomy. Jeżeli pasek będzie zbyt luźny, zdeformuje się (stworzy "falę") i przeskoczy na kole zębatym. Pasek jest zbyt luźny? Wróć do kroku 8 i powtórz wszystkie kroki aż do tego, który obecnie czytasz. Musisz obrócić silnik i naciągnąć pasek w wózku osi X. Skrócenie paska przez wysunięcie końcówki o 2 lub 3 ząbki poza wózek osi X powinno wystarczyć manual.prusa3d.com/ Page 11 of 19

12 Step 12 Przycinanie paska osi X (nowa wersja) Dla tego kroku zalecamy użycie białego markera, ale możesz obyć się bez niego. Zmierz końcówkę, którą musisz obciąć i delikatnie wyciągnij ją ze szczeliny w wózku osi X, ale upewnij się, że co najmniej 3-4 ząbki są nadal wewnątrz wózka, żeby nie stracić napięcia paska przez jego wysunięcie się. Jeśli to możliwe, zaznacz miejsce, w którym pasek ma zostać obcięty. Upewnij się raz jeszcze, że pasek jest prawidłowo umieszczony i napięty. Obetnij zbędną końcówkę paska i wsuń go z powrotem w wózek osi X. Jeśli potrzebujesz, użyj wkrętaka lub klucza imbusowego. Możesz obciąć pasek przy użyciu nożyczek (nie są dołączone do zestawu). Gotowe? Przejdźmy do Kroku manual.prusa3d.com/ Page 12 of 19

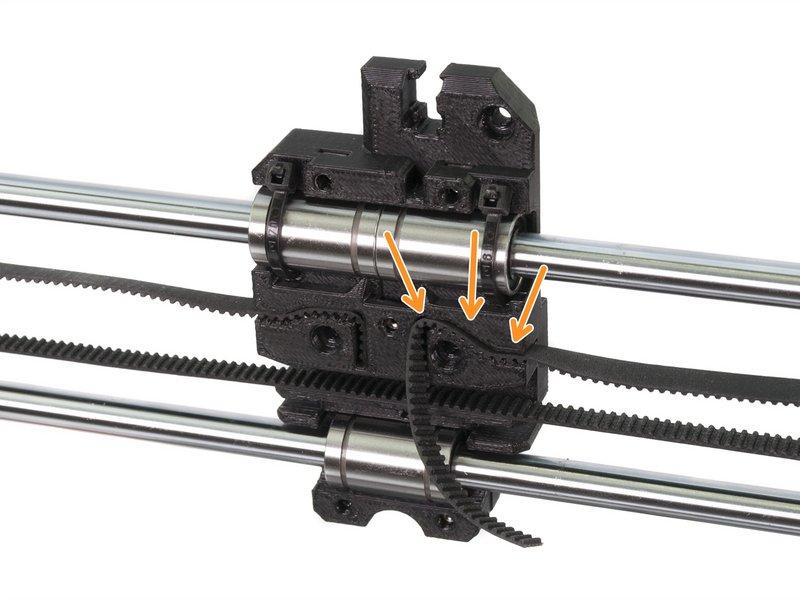

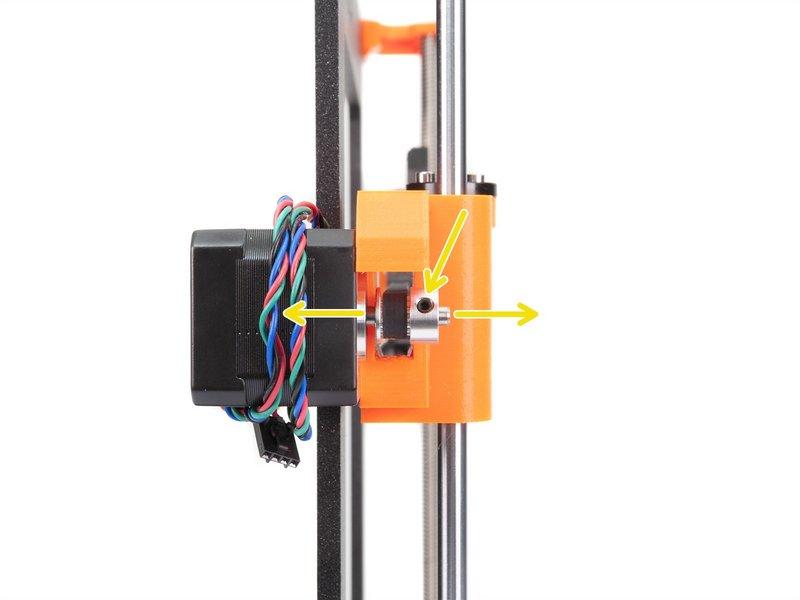

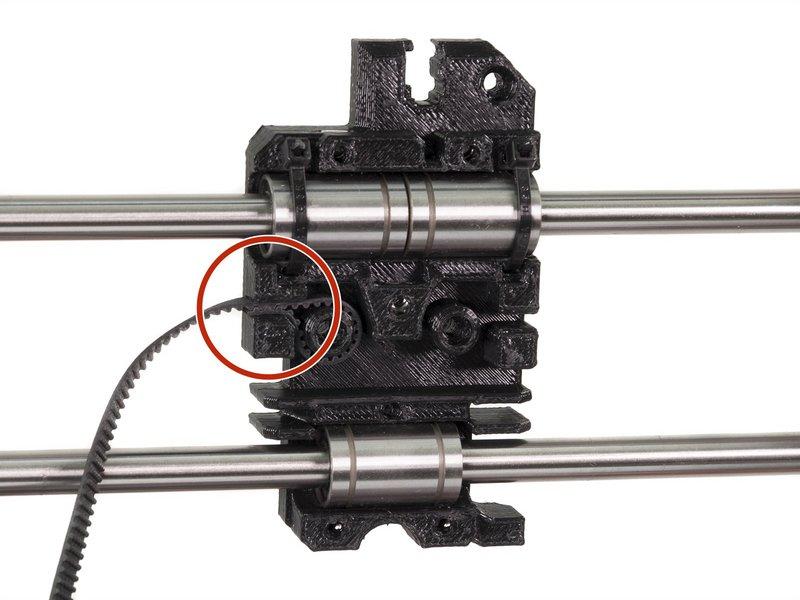

13 Step 13 Montaż paska osi X (część 1, poprzednia wersja) Wsuń złożoną na płasko część paska X-GT2 (o długości 850 mm) w wózku osi X tak, jak jest to pokazane na ilustracji. Wciśnij pasek do końca, używając wkrętaka lub klucza imbusowego. BARDZO WAŻNE jest aby krótki koniec paska nie wystawał poza wózek osi X. Step 14 Montaż paska osi X (część 2, poprzednia wersja) Przeprowadź pasek przez uchwyt koła pasowego osi X, wokół łożyska 623h i z powrotem. Kontynuuj przeciąganie paska przez wózek osi X. Zauważ, że poniżej paska są kanały, które zostaną użyte do ułożenia przewodów. Przeciągnij pasek przez uchwyt silnika osi X, wokół koła zębatego GT2-16 i z powrotem manual.prusa3d.com/ Page 13 of 19

14 Step 15 Montaż paska osi X (część 3, poprzednia wersja) Zanim kontynuujesz przeciąganie paska przez oś X, poluzuj dwie śruby M3 na uchwycie silnika. Obróć silnik osi X w dół. Wsuń złożoną na płasko część paska X-GT2 w wózek osi X w sposób pokazany na drugiej ilustracji. Wsuń pasek do końca, używając wkrętaka lub klucza imbusowego. Z tej strony mały kawałek paska może zwisać - nie ma potrzeby obcinania nadmiaru manual.prusa3d.com/ Page 14 of 19

15 Step 16 Napinanie paska osi X (poprzednia wersja) Prawą ręką obróć silnik do właściwej pozycji i przytrzymaj go. Za pomocą palca lewej ręki naciśnij na pasek. Do zagięcia paska powinna być potrzebna pewna siła, ALE nie należy próbować nadmiernie rozciągać paska, ponieważ może to spowodować uszkodzenie drukarki. Jeśli masz trudności z obróceniem silnika z powrotem do jego pozycji to znaczy, że pasek jest zbyt mocno napięty. W zależności od tego czy pasek jest naciągnięty za mocno czy za słabo, ustaw jego napięcie przesuwając końcówkę w wózku osi X. Po skończeniu obróć silnik do odpowiedniej pozycji i ponownie dokręć śruby M manual.prusa3d.com/ Page 15 of 19

16 Step 17 Wyrównanie paska osi X (poprzednia wersja) Górna i dolna część paska powinny być do siebie równoległe (powinny przebiegać nad sobą). Aby ustawić pozycję paska, poluźnij śrubki na uchwycie koła pasowego i przesuwaj go delikatnie, aż uzyskasz odpowiednie ustawienie. Jeśli pasek nie będzie biegł równolegle, sprawdź, czy jest prawidłowo umieszczony w wózku osi X. Dokręć obie śruby koła pasowego manual.prusa3d.com/ Page 16 of 19

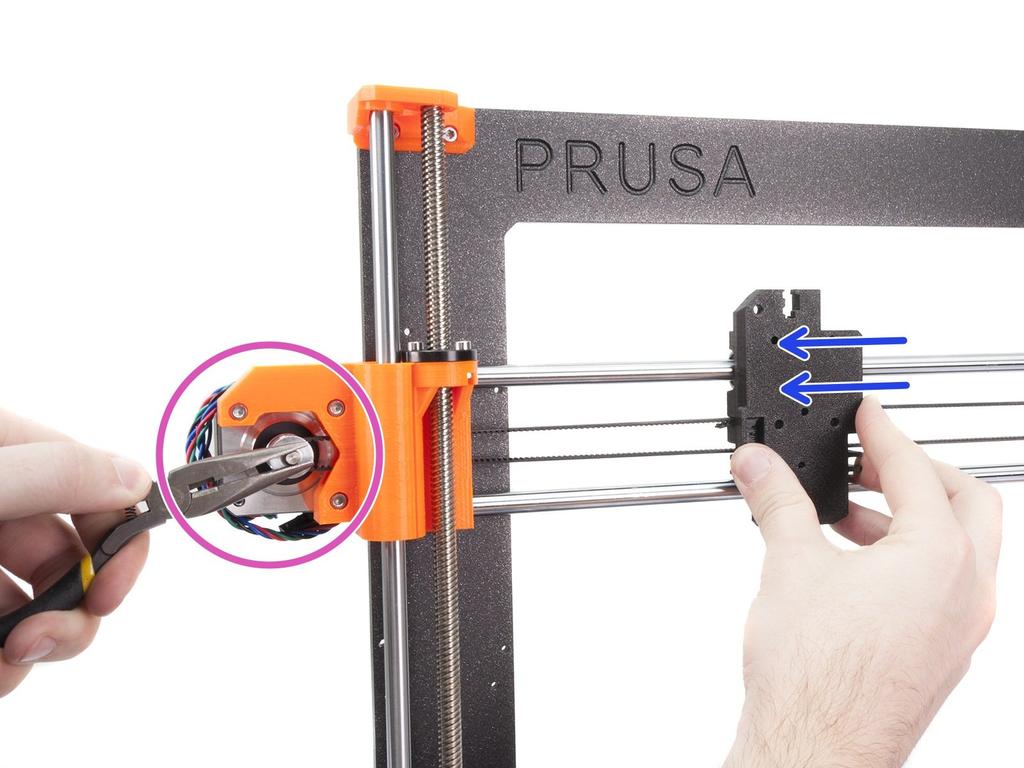

17 Step 18 Sprawdzanie naprężenia paska osi X (poprzednia wersja) Użyj techniki opisanej poniżej aby sprawdzić czy pasek jest prawidłowo napięty. Przytrzymaj szczypcami wałek silnika osi X. Przesuń wózek osi X w kierunku silnika osi X. Nie używaj nadmiernej siły. Jeśli pasek jest prawidłowo napięty, poczujesz opór a wózek osi X pozostanie nieruchomy. Jeżeli pasek będzie zbyt luźny, zdeformuje się (stworzy "falę") i przeskoczy na kole zębatym. Pasek jest zbyt luźny? Wróć do kroku 15 i powtórz wszystkie kroki aż do tego, który obecnie czytasz. Musisz obrócić silnik i naciągnąć pasek w wózku osi X. Skrócenie paska przez wysunięcie końcówki o 2 lub 3 ząbki poza wózek osi X powinno wystarczyć manual.prusa3d.com/ Page 17 of 19

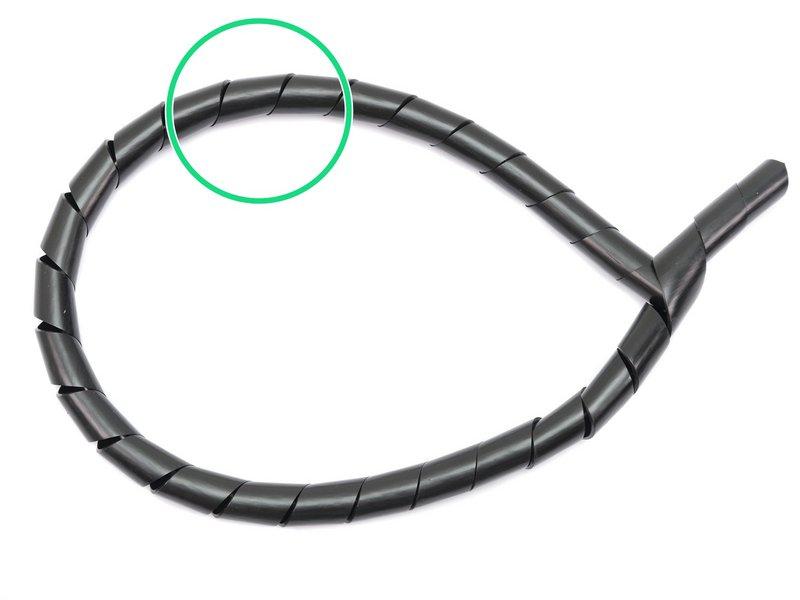

18 Step 19 Oś X gotowa! Oś X gotowa! Czy masz nową wersję wózka osi X i prawidłowo napięty pasek? Step 20 Owijka tekstylna i owijka spiralna Otwórz paczkę i poszukaj wewnątrz owijek na przewody. Są dwie możliwości: Jeśli w zestawie posiadasz tylko owijkę tekstylną, to przejdź do: 4. Montaż osi ekstrudera (owijka tekstylna) Jeśli w zestawie posiadasz zarówno owijkę spiralną jak i tekstylną, to przejdź do: 4. Montaż osi ekstrudera (owijka spiralna) 2019 manual.prusa3d.com/ Page 18 of 19
