1 CreatBot 3D Printer Instrukcja Obsługi Polski v 1.0 SPIS TREŚCI Wstęp 3

2 SCHEMAT URZĄDZENIA Przód..4 Tył/Hotend.5 Nowa głowica/ Głowica 6 MONTAŻ URZĄDZENIA Rozpakowywanie.7 Montaż platformy 8 Montaż głowicy.9 OBSŁUGA DRUKARKI Ekran LCD..10 Klawiatura/Pokrętło..10 Poziomowanie platformy 11 Taśma adhezyjna..11 Wsuwanie filamentu..12 Wysuwanie filamentu 13 ZNACZENIE IKON Ikona podpowiedzi jest po to aby przypomnieć użytkownikowi o właściwych metodach eksploatacji Ikona ostrzeżenia przypomina o zachowaniu odpowiednich środków ostrożności Ikona zakazu przestrzega przed niedozwolonymi działaniami ze strony użytkownika PRZECZYTAJ PRZED UŻYCIEM Dziękujemy za wybranie drukarki 3D firmy CreatBot! Poniższa instrukcja zawiera bardzo ważne informacje na temat podłączenia, użytkowania, konserwacji i bieżących problemów drukarki 3D CreatBot. Wszelkie uszkodzenia związane z działaniami wbrew ostrzeżeniom lub niewłaściwym użytkowaniem będą traktowane jako wina użytkownika. Prosimy używać filamentów dostarczonych przez firmę CreatBot lub wysokiej jakości materiałów dostarczanych przez inne firmy. Za wszelkie

3 szkody spowodowane użyciem gorszej jakości materiałów odpowiada użytkownik. Oprogramowanie działa z procesorami 2G, minimum 1G pamięci kompatybilne z systemami operacyjnymi Windows, MAC, Linux. Zalecane użycie jak największej ilości pamięci. Życzymy miłego użytkowania drukarki CreatBot OSTRZEŻENIE PRZED ZAGROŻENIEM Temperatura dyszy 300⁰C nie dotykać Temperatura platformy 120⁰C nie dotykać Upewnij się że urządzenie jest podłączone do uziemienia Nie otwierać obudowy grozi porażeniem prądem ŚRODOWISKO PRACY Drukarka 3D pracuje w środowisku wewnętrznym w temperaturze od 5⁰C do 30⁰C W przypadku długiego nieużytkowania pamiętaj o usunięciu kurzu i wilgoci W przypadku długiego nieużywania filamentu należy zabezpieczyć go przed zniszczeniem

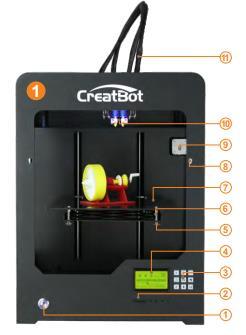

4 SCHEMAT URZĄDZENIA PRZÓD 1.Przycisk zasilania 2.Slot kart SD 3.Klawiatura 4.Ekran LCD 5.Pokrętło poziomujące 6.Sprężyna poziomująca 7.Platforma robocza 8. Otwory przegrody 9.Silnik krokowy X 10.Głowica 11.Rurka Bowdena

5 TYŁ 12.Gniazdo zasilania 13.Uchwyt filamentu 14.Filament 15.Limit osi Z 16.Wlot filamentu 17.Limit osi X 18.Głowica 1 19.Pokrętło dociskowe 20.Glowica 2 GŁOWICA 1.Ramię dociskowe 2.Sprężyna dociskowa 3.Pokrętło dociskowe 4.Gniazdo przewodu 5. Silnik przekładniowy 6.Wlot filamentu 7.Czujnik filamentu 8.Obudowa głowicy 9.Zębatka podawania filamentu 10.Otwór naprawczy 11.Łacznik rurki

6 NOWA GŁOWICA 1.Nowa głowica 2.Nowa rurka bloku grzejnego 3.Rurka termostatu 4.Nowy blok grzejny 5. Kanał wentylatora 6. Przerwa cieplna 7.Radiator 8.Wentylator 9.Ramka AI głowicy 10. Płyta adaptera 11.Ustawienie głowicy 12. Prowadnice 13.Łożysko prowadnic 14. Głowny blok

7 GŁOWICA 1.Rurka termostatu 2.Rurka grzałki 3.Dysza 4.Blok grzejny 5.Kanał wentylatora 6. Rura izolacyjna 7.Wentylator 8.Ramka AI głowicy 9. Płyta adaptera 10.Ustawianie głowicy 11.Prowadnice 12.Łożysko prowadnic 13.Głównt=y blok

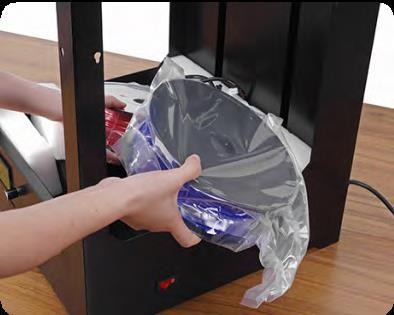

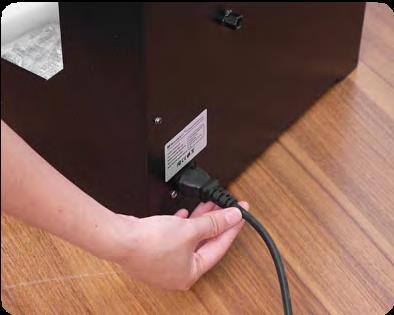

8 PODŁĄCZENIE URZĄDZENIA Rozpakowanie Wyjmij drukarkę Wyjmij akcesoria Włącz drukarkę Wyjmij filament 1.Upewnij się że opakowanie nie jest uszkodzone 2.Wymagana dwójka ludzi 3.Wyjmij drukarkę chwytając za ramę nie za paski lub szyny 4.Włącz drukarkę, wybierz menu przeuń oś naciśnij ustaw wszystkie w pozycji zerowej. Platforma się podniesie teraz możesz wyjąc filament

9 Montaż platformy Wyjmij platformę Załóż platformę Dokręć śruby Podłącz kable 1.Wybierz menu przesuń oś i podnieś platformę trochę w górę 2.Przykręć lekko śruby M5 3. Umieść platformę na wspornikach. Wspornik powinny się znajdować pomiędzy platformą a tacą 4.Przyłóż nakrętki M5 do otworów w tacy, dokręć śruby 5. Podłącz kabel zasilający i czujnik temeperatury

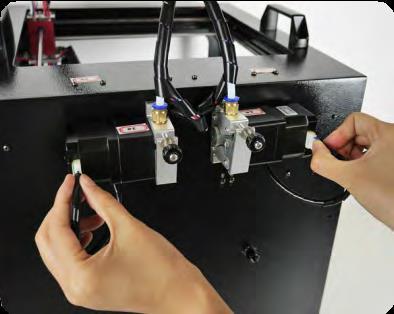

10 Montaż silników Przykręć głowice Dokręć złączke Podłącz kabel 1 Podłącz kabel 2 1.Wyjmij silniki zwróć uwagę na kolejność- Prawy/lewy 2.Załóż silniki z tyłu obudowy 3.Dokręć śruby 4.Dokręć złączke 5.Podłącz kable zasilające i czerwony czujnika Przykręć uchwyty filamentu Filamentu 6.Zamontuj uchwyty filamentu

11 OBSŁUGA DRUKARKI Ekran LCD 1.Bieżąca temperatura dyszy 1 2.Docelowa temperatura dyszy 1 3.Bieżąca temperatura dyszy 2 4.Docelowa temperatura dyszy 2 5.Bieżąca temperatura dyszy 3 6.Docelowa temperatura dyszy 3 7.Bieżąca temperatura platformy 8.Docelowa temperatura plaformy 9.Prędkość wentylatora 10.Bieżąca pozycja osi z 11.Pozostały czas 12.Ikona karty SD 13.Prędkość drukowania Klawiatura 1.Przesuń oś Z w górę 2.Góra 3.Karta SD 4.Podgrzej dysze/platformę przełączaj pomiędzy nimi 5.OK 6.Ekran główny 7.Przesuń oś Z w dół 8.Dół 9.Wstrzymaj/wznów wydruk Pokrętło 1.Naciśnij w celu potwierdzenia obróć aby przesuwać góra/dół 2.Przekręcaj na ekranie głównym aby zmieniać prędkość drukowania

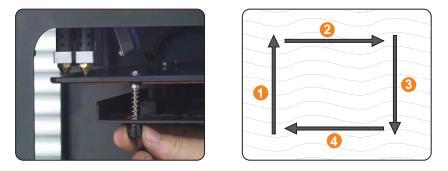

12 Poziomowanie platformy 1.Wybierz z menu pozycje ustawienia poziomowanie platformy. Poczekaj aż platforma wróci do pozycji startowej 2.Ustaw pierwszą śrube poziomującą, platforma musi znajdować się blisko głowicy 3.Naciskaj przycisk dół/góra, lub przekręć pokrętło, ustaw pozostałe trzy śruby poziomujące 4.Poprawna odległość między stołem a dyszą powinna wynosić 0,2mm tak aby można było wsunąć pomiędzy nie wizytówkę 5.Wszystkie śruby poziomujące powinny być ustawione na takiej samej wysokości, dysza nie powinna znajdować się zbyt blisko platformy 6.Niewłaściwe ustawienie może skutkować słabą jakością wydruku (Należy powtórzyć wszystkie te czynności każdorazowo przy wymianie głowicy) Taśma adhezyjna Platforma musi być oklejona taśma papierową lub kaptonową aby uzyskać jak najlepszą przyczepność. Folia kaptonowa jest dwustronna należy odkleić zabezpieczenie z obu stron

13 Ładowanie filamentu Rozgrzej głowice Wyprostuj filament Wsuń filament Dokręć nakrętke 1.Rozgrzej głowice do której chcesz zładować filament 2.Wyprostuj filament i sprawdź czy się nie skręca 3.Wsuń filament do otworu następnie przepchnij go aż do głowicy dopóki nie zacznie się rozpszczać i swobodnie przepływać 4.Dokręć śrubę dociskową

14 Wysuwanie/zmiana filamentu Menu wysuwania filamentu Rozgrzej głowice Wysuń filament Wyciągnij filament 1.Wybierz menu Filament Wysuń filament i wybierz głowicę z której chcesz usunąć filament 2.Poczekaj aż dysza nagrzeje się do odpowiedniej temperatury 3.Po osiągnięciu odpowiedniej temperatury podajnik przesunie odpowiednią ilość filamentu Następnie automatycznie go wysunie
