6. Elektronika. 6. Elektronika. Written By: Dozuki System manual.prusa3d.com/ Page 1 of 19

Wielkość: px
Rozpocząć pokaz od strony:

Download "6. Elektronika. 6. Elektronika. Written By: Dozuki System manual.prusa3d.com/ Page 1 of 19"

Transkrypt

1 6. Elektronika Written By: Dozuki System 2018 manual.prusa3d.com/ Page 1 of 19

2 Step 1 Narzędzia niezbędne w tym rozdziale Klucz imbusowy 2,5 mm do śrub M3 Klucz imbusowy 2 mm do wyrównania nakrętek Step 2 Demontaż klapki obudowy RAMBo MK2.5 ma zmodernizowaną obudowę RAMBo. W kolejnych krokach zdemontujemy całkowicie stare części. Postępuj ostrożnie aby nie uszkodzić przewodów. UPEWNIJ SIĘ, że nie pomylisz starych części z nowymi!!! Różnią się od siebie. Zdemontuj górny zawias odkręcając śrubę M3x10 przy użyciu klucza imbusowego 2.5 mm. Zdejmij pokrywę obudowy RAMBo. Zdemontuj dolny zawias odkręcając śrubę M3x10 przy użyciu klucza imbusowego 2.5 mm manual.prusa3d.com/ Page 2 of 19

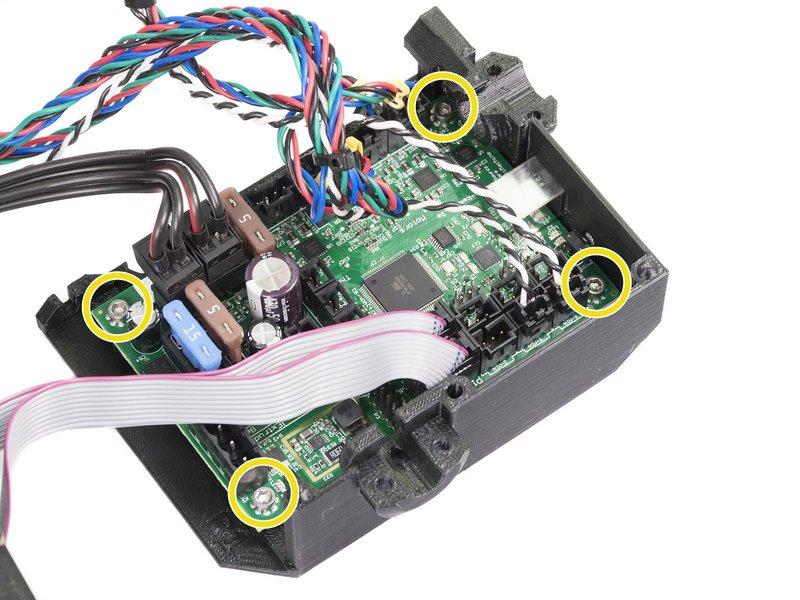

3 Step 3 Demontaż obudowy RAMBo (część 1) Odkręć dwie górne śruby M3x10 łączące płytę RAMBo z obudową. Odkręć dwie dolne śruby M3x10 łączące płytę RAMBo z obudową. Step 4 Demontaż obudowy RAMBo (część 2) Lekko odkręć dwie śruby M3x10 łączące pokrywę RAMBo z ramą. NIE wykręcaj ich całkowicie!!! Ostrożnie wysuń osłonę RAMBo z ramy. Podłączone przewody nie pozwolą ci na więcej niż kilka centymetrów. Odsuń obudowę od płytki RAMBo manual.prusa3d.com/ Page 3 of 19

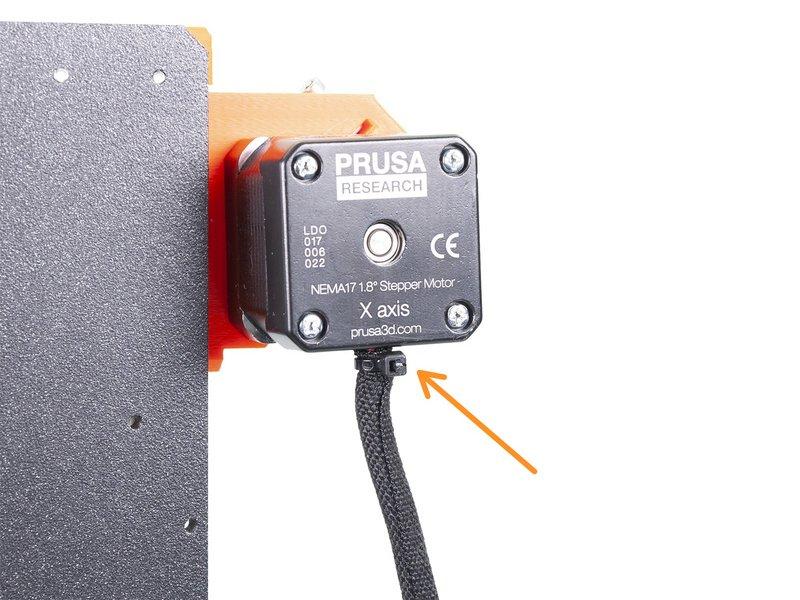

4 Step 5 Owijanie przewodów silnika osi X (opcjonalne) Dodaliśmy jeszcze jedną owijkę - dla przewodów silnika osi X - aby ujednolicić styl przewodów. Możesz zdjąć owijkę spiralną i zamienić ją na tekstylną lub zostawić ją - wybór należy do Ciebie ;). Dla następnego kroku przygotuj:' Owijka tekstylna 6x300 (1x) Opaska zaciskowa (1x) Owiń owijkę wokół przewodów silnika osi X. Owijka jest krótsza niż przewody. Przymocuj owijkę opaską zaciskową - zaciśnij ją mocno. Jest to tymczasowe rozwiązanie, do czasu ukończenia montażu obudowy EINSY, ale możesz zostawić ją na miejscu po ukończeniu. Reszta tego rozdziału zawiera ilustracje, na których jest owijka spiralna, ale procedura montażu jest taka sama dla owijki tekstylnej manual.prusa3d.com/ Page 4 of 19

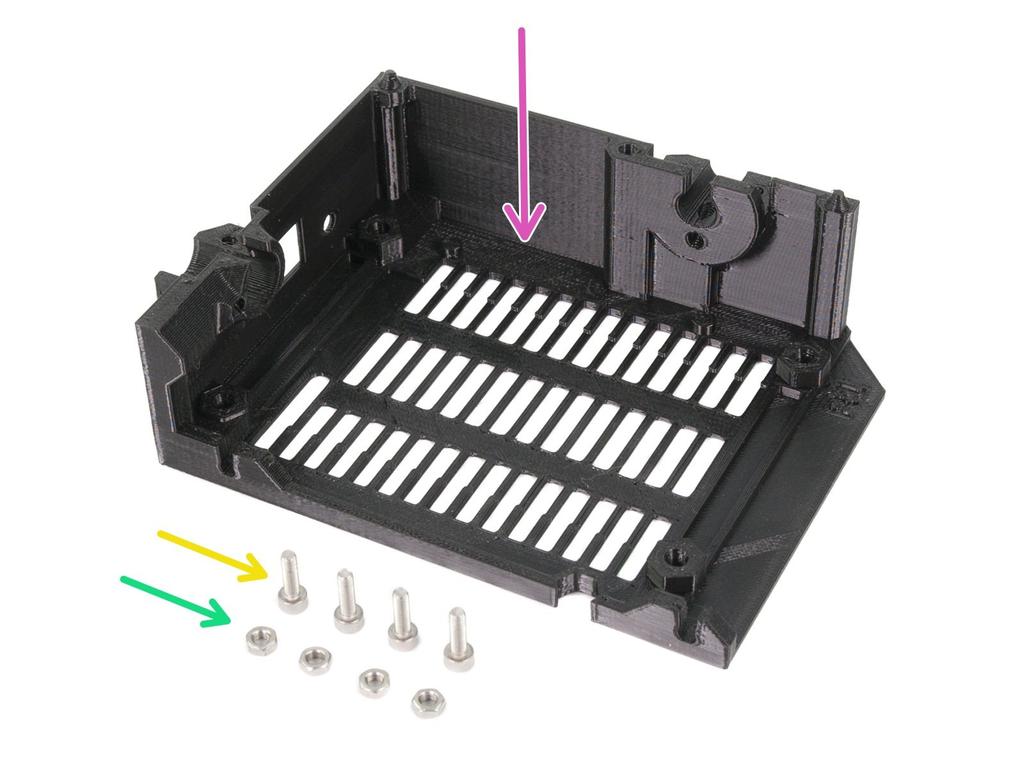

5 Step 6 Przygotowanie obudowy RAMBo (część 1) Dla następnych kroków przygotuj: Obudowa płytki RAMBo (1x) Nakrętka M3n (4x) Śruba M3x10 (4x) Step 7 Przygotowanie obudowy RAMBo (część 2) Umieść cztery nakrętki M3n w gniazdach. Wsuń płytę RAMBo do obudowy i dokręć czterema śrubami M3x10. Zachowaj ostrożność przy dokręcaniu śrub, zrób to z wyczuciem, aby nie uszkodzić płyty. Użyj szczypiec, aby pomóc sobie w ustawieniu śrub manual.prusa3d.com/ Page 5 of 19

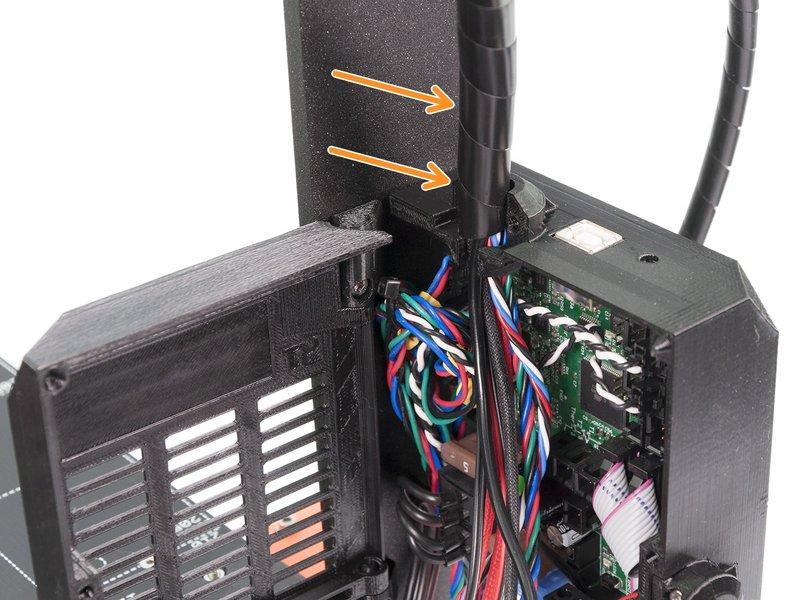

6 Step 8 Montaż obudowy RAMBo (część 1) Wsuń owijkę spiralną w szczelinę i pozostaw trochę luzu (nie naciągaj przewodów). Zwróć uwagę na wcięcia pod śruby M3x10, które zostały już przykręcone do ramy. Wsuń obudowę RAMBo na przygotowane wcześniej śruby M3x10 i wyrównaj obudowę z krawędzią ramy osi Z. Dokręć obydwie śruby za pomocą klucza imbusowego 2.5 mm manual.prusa3d.com/ Page 6 of 19

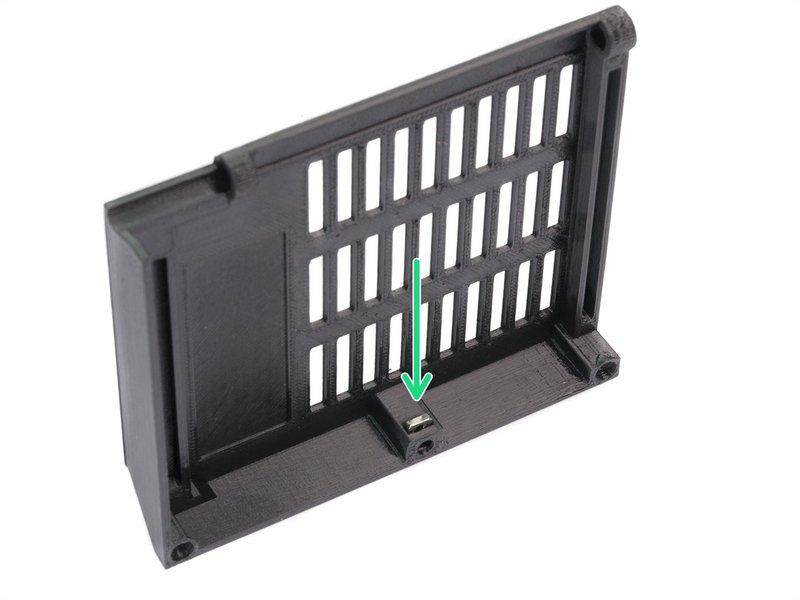

7 Step 9 Przygotowanie klapki obudowy RAMBo (część 1) Dla następnych kroków przygotuj: Klapka obudowy RAMBo (1x) Górny zawias pokrywy RAMBo (1x) Dolny zawias pokrywy RAMBo (1x) Nakrętka M3nS (1x) Śruba M3x10 (2x) Step 10 Przygotowanie klapki obudowy RAMBo (część 2) Wsuń do końca nakrętkę M3nS. W razie potrzeby, możesz użyć małego wkrętaka do dopchnięcia jej. Sprawdź poprawne ułożenie części względem siebie przy użyciu klucza imbusowego manual.prusa3d.com/ Page 7 of 19

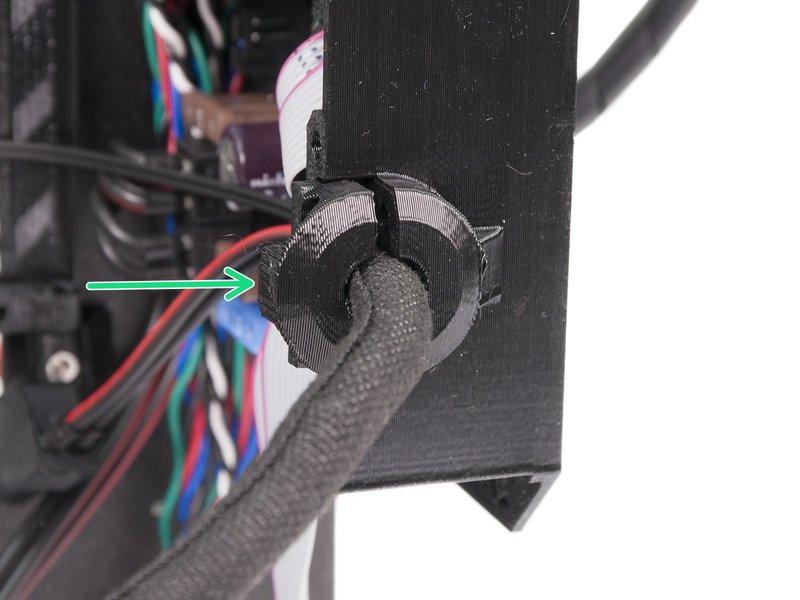

8 Step 11 Przygotowanie dolnego zawiasu Weź dolny zawias klapki RAMBo i wsuń w niego śrubę M3x10. Zwróć uwagę na gniazdo pod główkę śruby w części drukowanej. Umieść zawias na ramie i przykręć śrubę. Bolec zawiasu musi być skierowany w górę. Step 12 Montaż pokrywy obudowy RAMBo Umieść klapkę obudowy RAMBo na dolnym zawiasie. Weź górny zawias klapki RAMBo i wsuń w niego śrubę M3x10. Umieść górny zawias w klapce obudowy RAMBo i zamontuj na ramie manual.prusa3d.com/ Page 8 of 19

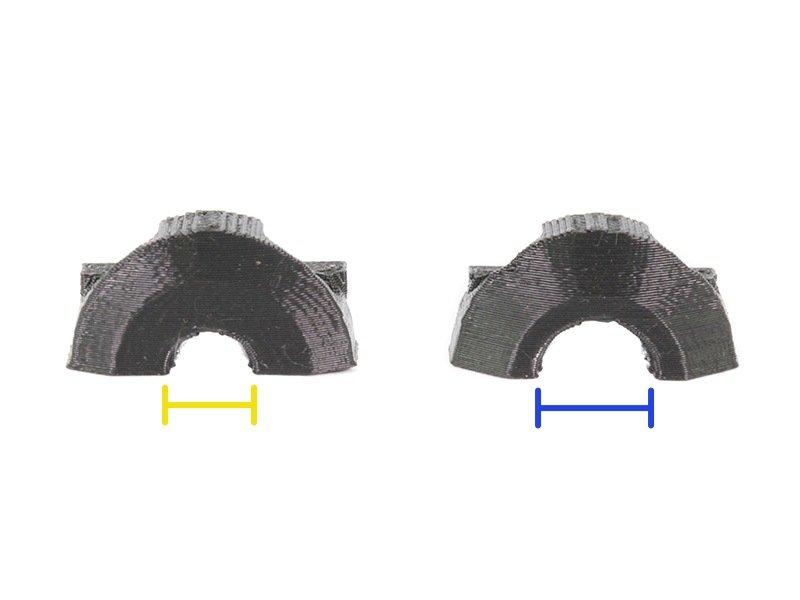

9 Step 13 Różne klipsy przewodów Wiązki przewodów są przymocowane przy pomocy klipsów, które MAJĄ RÓŻNE ROZMIARY promienia wewnętrznego. Upewnij się, że używasz WŁAŚCIWEGO KLIPSA dla wybranej wiązki przewodów! Klips dla wiązki przewodów podrzewanego stołu jest używany dla przymocowania mniejszej (cieńszej) wiązki przewodów, dlatego jego promień wewnętrzny jest mniejszy. Klips dla wiązki przewodów ekstrudera jest używany dla przymocowania większej (grubszej) wiązki przewodów, dlatego jego promień wewnętrzny jest większy manual.prusa3d.com/ Page 9 of 19

10 Step 14 Podłączenie wiązki przewodów podgrzewanego stołu (część 1) Dla następnych kroków przygotuj: Klips wiązki przewodów podgrzewanego stołu (1x) Śruba M3x10 (2x) Nakrętka M3n (2x) Wsuń wiązkę przewodów podgrzewanego stołu w górny otwór w obudowie RAMBo. Upewnij się, że część tekstylnej owijki znajduje się w otworze manual.prusa3d.com/ Page 10 of 19

11 Step 15 Podłączenie wiązki przewodów podgrzewanego stołu (część 2) Umieść obydwie nakrętki M3n w gniazdach w obudowie RAMBo tak, jak jest to pokazane na ilustracji. Upewnij się, że nakrętki weszły do końca. Weź klips obudowy RAMBo przeznaczony dla przewodów podgrzewanego stołu i dociśnij go do wiązki przewodów. Przykręć klips używając śrub M3x10. Dokręć obydwie śruby równomiernie. Step 16 Podłączenie wiązki przewodów podgrzewanego stołu (część 3) Podłącz przewody wiązki podgrzewanego stołu do płytki RAMBo: Termistor podgrzewanego stołu Grzałka stołu Przewód termistora może mieć inny kolor, bez zielonej etykietki. Polaryzacja nie ma znaczenia, może być wpięty w dowolną stronę manual.prusa3d.com/ Page 11 of 19

12 Step 17 Podłączenie wiązki przewodów ekstrudera (część 1) Dla następnych kroków przygotuj: Klips wiązki przewodów ekstrudera (1x) Śruba M3x10 (2x) Nakrętka M3n (2x) Przewód rozgałęziony sondy P.I.N.D.A. Przewód rozgałęziony lewego wentylatora hotendu (1x) 2018 manual.prusa3d.com/ Page 12 of 19

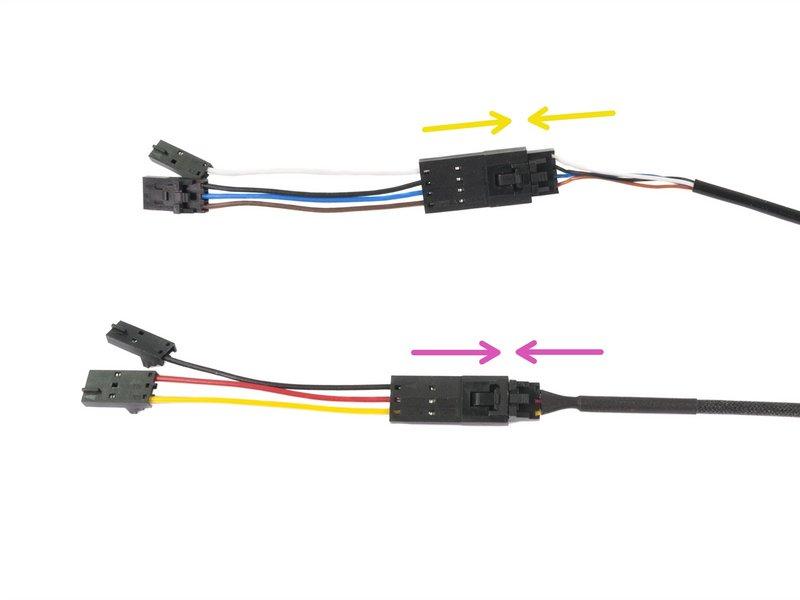

13 Step 18 Połączenie przewodów rozgałęzionych do przewodów ekstrudera Modernizacja Original Prusa i3 MK2.5 przenosi kilka ulepszeń z MK3, jednakże płytka RAMBo 13a (10a) nie ma wystarczającej liczby styków w złączach. Używając przewodu rozgałęzionego rozdzielamy jeden przewód na dwa złącza. Weź przewód rozgałęziony sondy P.I.N.D.A. v2 i połącz go z przewodami sondy z wiązki ekstrudera. Weź przewód rozgałęziony lewego wentylatora hotendu i połącz go z przewodami hotendu z wiązki ekstrudera. Szybka kontrola: sonda P.I.N.D.A. ma 4 przewody, więc jej przewody łączymy z rozgałęźnikiem o liczbie 3+1 przewodów. Wsuń wiązkę przewodów ekstrudera w górny otwór w obudowie RAMBo. Upewnij się, że część owijki spiralnej znajduje się w otworze. Filament nylonowy powinien zostać pomiędzy przewodami we wiązce. Nie ma potrzeby oddzielania go od wiązki jak w poprzednich wersjach obudowy RAMBo manual.prusa3d.com/ Page 13 of 19

14 Step 19 Podłączenie wiązki przewodów ekstrudera (część 2) Umieść obydwie nakrętki M3n w gniazdach w obudowie RAMBo tak, jak jest to pokazane na ilustracji. Upewnij się, że nakrętki weszły do końca. Weź klips obudowy RAMBo przeznaczony dla przewodów ekstrudera i dociśnij go do wiązki przewodów. Przykręć klips używając śrub M3x10. Dokręć obydwie śruby równomiernie. Przeczytaj opis i obejrzyj ilustracje następnego kroku dokładnie, ponieważ musisz podłączyć przewody rozgałęzione do różnych złączy! Reszta tego rozdziału zawiera ilustracje, na których jest owijka spiralna, ale procedura montażu jest taka sama dla owijki tekstylnej manual.prusa3d.com/ Page 14 of 19

15 Step 20 Przewód czujnika filamentu (tylko RAMBo 1.0a) Te instrukcje dotyczą TYLKO użytkowników z Mini-RAMBo 1.0a!!! Jeśli Twoja płyta główna to inna wersja, to pomiń ten krok. Przeprowadzenie tej procedury na innej płytce może doprowadzić do jej nieodwracalnego uszkodzenia!!! Dla następnego kroku przygotuj:' Złącze przewodu czujnika filamentu Narzędzie z ostrą końcówką (np. żyletka, igła itp.) 2018 manual.prusa3d.com/ Page 15 of 19

16 Step 21 Przewód czujnika filamentu (tylko RAMBo 1.0a) Niniejsze instrukcje dotyczą TYLKO płytki Mini-RAMBo 1.0a!!! Jeśli Twoja płytka różni się, to pomiń ten krok! Ostrożnie wsuń ostrze aby podnieść zawleczkę zabezpieczającą w złączu nad niebieskim przewodem. Gdy zawleczka będzie w górze, to pociągnij ostrożnie niebieski przewód. Wsuń niebieski przewód w puste gniazdo po prawej. Zwróć uwagę na kierunek umieszczenia stalowego złącza przewodu. Upewnij się, że złącze jest wpięte do końca i jest zamocowane we wtyczce a następnie przejdź do dalszej części montażu manual.prusa3d.com/ Page 16 of 19

17 Step 22 Podłączenie wiązki przewodów ekstrudera (część 3) Podłącz przewody wiązki ekstrudera do płytki RAMBo: Sonda P.I.N.D.A. (rozgałęźnik - 4 przewody) Lewy wentylator hotendu (rozgałęźnik - 3 przewody) Silnik ekstrudera (żółta etykieta z literą "E") Grzałka ekstrudera Termistor ekstrudera (żółta/zielona koszulka termokurczliwa, kierunek nie ma znaczenia) Przedni wentylator wydruku (czerwona koszulka termokurczliwa - upewnij się, że czerwony przewód jest bliżej złącza termistora ekstrudera) Przewód czujnika filamentu (użyj dolnego rzędu pinów w złączu i upewnij się, że czerwony przewód znajduje się po prawej stronie, od zewnętrznej strony płyty) 2018 manual.prusa3d.com/ Page 17 of 19

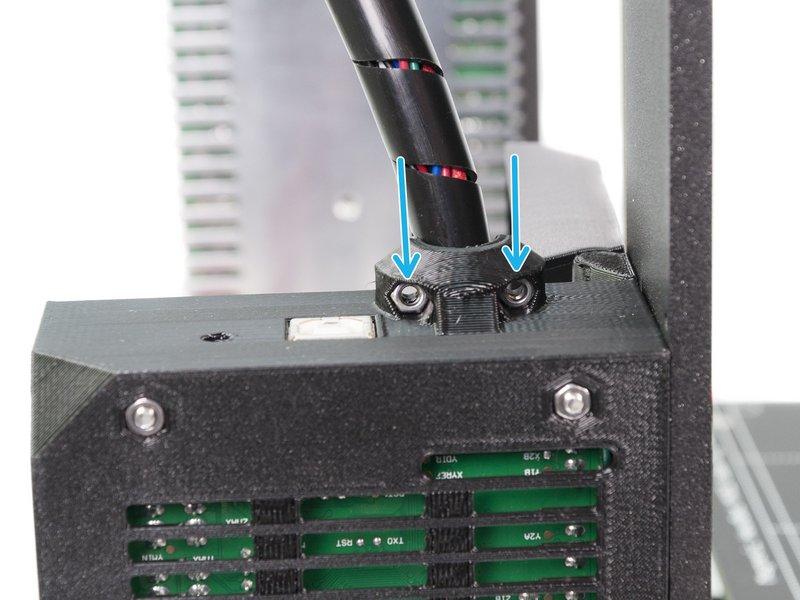

18 Step 23 Zakończenie montażu obudowy RAMBo Śruba M3x40 (1x) Zamknij pokrywę obudowy RAMBo. Upewnij się, że żaden przewód nie jest przytrzaśnięty! Dokręć śrubę M3x40. Step 24 Montaż zakończony! Gratulacje! Właśnie udało Ci się złożyć drukarkę 3D '''Original Prusa i3 MK2.5!" Już prawie koniec... Tylko zakończ rozdział 7. Sprawdzenie przed uruchomieniem 2018 manual.prusa3d.com/ Page 18 of 19

19 This document was last generated on :03:28 AM manual.prusa3d.com/ Page 19 of 19
