8. Sprawdzenie przed uruchomieniem

Transkrypt

1 8. Sprawdzenie przed uruchomieniem Written By: Dozuki System 2019 manual.prusa3d.com/ Page 1 of 13

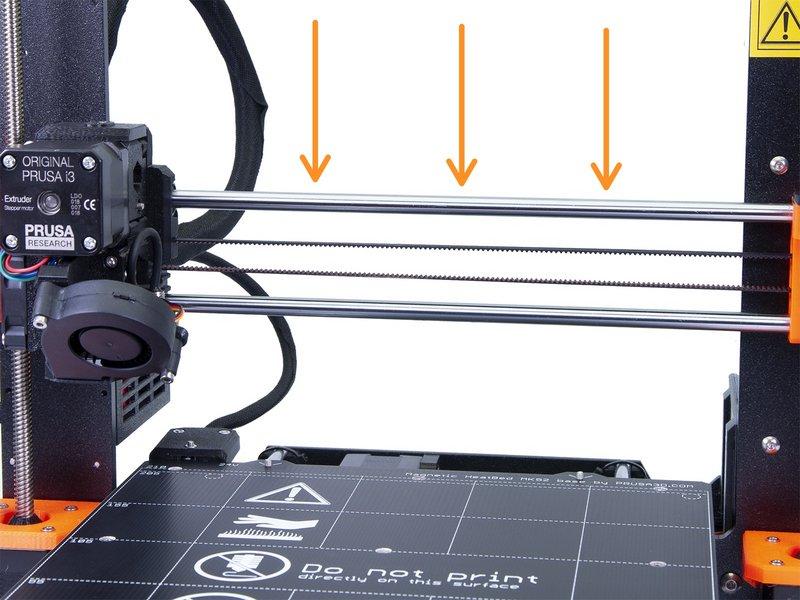

2 Step 1 Ustawienie sondy P.I.N.D.A. (część 1) Upewnij się, że drukarka nie jest włączona a przewód zasilający jest odłączony. Zauważ, że Twój ekstruder nieco się różni, ale zasada ustawienia wysokości jest taka sama. Nie kładź płyty stalowej na podgrzewanym stole podczas procedury ustawiania sondy P.I.N.D.A. Poczekaj na kalibrację Z. Przesuwając wózek ekstrudera, silnik osi X zadziała jak prądnica. Wytworzysz małą ilość energii elektrycznej a ekran LCD może zacząć migotać. Przesuwaj ekstruder powoli a w przyszłości zawsze używaj panelu sterowania drukarki. Ostrożnie przesuń ekstruder do lewej krawędzi osi. Obracając OBYDWA pręty gwintowane osi Z, obniż wózek ekstrudera aż dysza dotknie powierzchni druku. Postaraj się obracać obydwa pręty jednocześnie i w takim samym stopniu! Sprawdź ponownie z innego kąta czy dysza dotyka powierzchni podgrzewanego stołu. Nie wygnij go! 2019 manual.prusa3d.com/ Page 2 of 13

3 Step 2 Ustawienie sondy P.I.N.D.A. (część 2) Ostrożnie przesuń ekstruder do prawej krawędzi osi. Upewnij się, że dysza nie rysuje powierzchni podczas ruchu! Jeśli tak, podnieś prawą stronę osi X, obracając śrubą na prawym silniku osi Z nieznacznie w kierunki zgodnym z ruchem wskazówek zegara. Jeżeli potrzebujesz obniżyć dyszę, możesz to zrobić obracając prawą śrubę trapezową przeciwnie do ruchu wskazówek zegara manual.prusa3d.com/ Page 3 of 13

4 Step 3 Ustawienie sondy P.I.N.D.A. (część 3) Przesuń ekstruder do środka osi X. Wyjmij opaskę zaciskową z opakowania i umieść ją pod sodą P.I.N.D.A. Użyj jej środkowej części, a nie końcówki. Poluźnij śrubę trzymającą sondę P.I.N.D.A. i delikatnie dociśnij sondę do opaski zaciskowej. Dokręć ponownie śrubę uchwytu sondy P.I.N.D.A.!!! NIE UŻYWAJ KLEJU podczas montażu sondy P.I.N.D.A. W nowym typie uchwytu ze śrubą M3 nie będziesz w stanie jej później poluźnić!!! Prawidłowa wysokość sondy P.I.N.D.A. w porównaniu do dyszy powinna być podobna do tej na ostatniej ilustracji manual.prusa3d.com/ Page 4 of 13

5 Step 4 Dwa rodzaje firmware dla MMU UWAGA!!! Zanim ściągniesz lub wgrasz firmware: są dwa rodzaje firmware dla MMU2S. Upewnij się, że potrafisz je rozróżnić. Firmware EINSY/RAMBo: ten plik jest wgrywany do pamięci płyty głównej zlokalizowanej na drukarce, w czarnej obudowie przy podgrzewanym stole. Użyj przewodu USB typu B (plik może nazywać się np. FW_MK3-EINSy10a.hex lub FW_MK25-RAMBo13a_pl.hex) Firmware dla płyty głównej MMU2: ten plik jest wgrywany do nowej płyty głównej, która znajduje się w MMU2 na szczycie ramy. Użyj przewodu micro-usb (plik może nazywać się np. prusa3d_fw_mmu2board_1_0_5.hex) Firmware dla MMU2S oraz dla drukarki jest dostępne do pobrania z naszej strony: pl.prusa3d.com/sterowniki/ PrusaSlicer nie pozwoli na przypadkowe wgranie niewłaściwej wersji firmware manual.prusa3d.com/ Page 5 of 13

6 Step 5 Pobierane wymaganego oprogramowania Aktualizator firmware jest teraz zintegrowany z PrusaSlicer. Wejdź na pl.prusa3d.com/sterowniki i wybierz MK3S/MK2.5S *MMU2S*. Odnajdź sekcję sterowników i pobierz najnowszą paczkę. Zachowaj stronę otwartą do następnego kroku! Zainstaluj sterowniki na swoim systemie Windows, macos lub Linux. Częścią paczki ze sterownikami jest PrusaSlicer (dawniej Slic3r PE), który ma wbudowane narzędzie do flashowania firmware manual.prusa3d.com/ Page 6 of 13

7 Step 6 Pobieranie nowego firmware Wróć na pl.prusa3d.com/sterowniki aby pobrać obraz firmware dla Twojej drukarki i dodatku MMU2S. Pobierz plik.zip z firmware dla MMU2S na swój komputer i rozpakuj go. Zauważ, że dla MMU2S istnieją dwa rodzaje firmware. Jeden plik jest dla jednostki MMU2S (na szczycie ramy), drugi dla płyty głównej drukarki. Dla MK3S MMU2S i MK2.5S MMU2S użyj kombinacji firmware i lub nowszych. W kolejnym etapie wgramy pliki firmware. Upewnij się, że masz pod ręką obydwa przewody, a drukarka jest włączona manual.prusa3d.com/ Page 7 of 13

8 Step 7 Aktualizacja obydwóch firmware przy użyciu PrusaSlicer Otwórz PrusaSlicer i z menu wybierz Konfiguracja -> Flash firmware drukarki Najpierw wybierz plik z firmware znajdujący się na dysku (rozszerzenie.hex). Nie umieszczaj pliku w lokalizacji sieciowej. Podłącz drukarkę do komputera przy użyciu dołączonego przewodu USB typu B i wybierz ją z menu. Wybierz Skanuj ponownie jeśli drukarka nie znajduje się na liście. Wciśnij przycisk Flash!. Poczekaj aż proces się zakończy. Możesz wcisnąć "Zaawansowane:..." aby zobaczyć szczegółowy log procedury wgrywania oprogramowania. Zostaniesz poinformowany o zakończeniu procesu flashowania. Teraz powtórz ten etap, jednak tym razem podłączając przewód MicroUSB i wybierz firmware dla MMU2S. W przypadku problemów z flashowaniem firmware, zajrzyj do naszego artykułu z możliwymi rozwiązaniami problemów (w języku angielskim) manual.prusa3d.com/ Page 8 of 13

9 Step 8 Dodanie ustawień MMU2 do PrusaSlicer Zanim wyłączysz PrusaSlicer, dodaj profile dla MMU2S!' Pliki G-code dla MMU2 i MMU2S nie są kompatybilne! Z górnej belki menu wybierz Konfiguracja -> Asystent konfiguracji Poszukaj opcji z MMU2 i wybierz swoją drukarkę Kliknij "Następny", a potem "Koniec" Wejdź w menu drukarki i sprawdź, czy dostępna jest opcja MMU2S. Powtórz proces jeśli jej tam nie ma manual.prusa3d.com/ Page 9 of 13

10 Step 9 WAŻNE: Skalibruj swoją MMU2S! Teraz otwórz Podręcznik i sprawdź jak ustawić drukarkę, bufor i szpule, a co najważniejsze: BARDZO WAŻNE: przeczytaj opis procedury kalibracji czujnika IR w rozdziale 7.1 Podręcznika. Nie zapomnij również o Kalibracji osi Z oraz Kalibracji pierwszej warstwy! Więcej tutaj: Podręcznik Druku 3D - pl.prusa3d.com/3dhandbookmmu2s Step 10 Modele 3D do wydrukowania Możesz zacząć od wydrukowania kilku z naszych modeli testowych dostępnych tutaj: pl.prusa3d.com/przykladowe-modele-3d 2019 manual.prusa3d.com/ Page 10 of 13

11 Step 11 Przygotowanie plików G-code / własnych modeli Wszystkie modele dołączone przez nas już wydrukowane? Czas wydrukować własne! Podstawy są opisane tutaj: Przygotowanie plików G-code do druku Multi-material Step 12 Baza wiedzy Prusa Jeżeli trafisz na jakiekolwiek problemy, nie zapomnij, że tworzymy bazę wiedzy pod adresem Aktualizujemy ją codziennie! 2019 manual.prusa3d.com/ Page 11 of 13

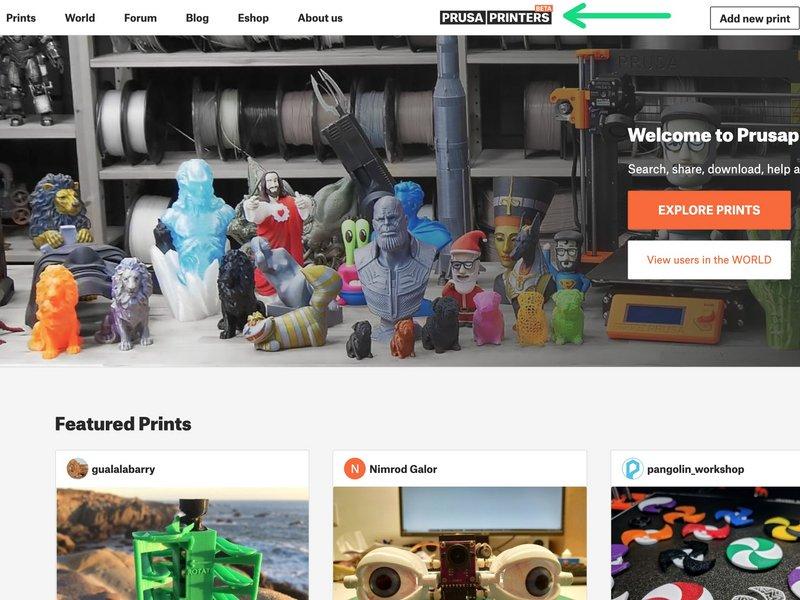

12 Step 13 Dołącz do PrusaPrinters! Nie zapomnij dołączyć do największej społeczności Prusa! Ściągaj najnowsze modele w w formie plików STL lub gotowych plików G-code dla Twojej drukarki. Zarejestruj się na PrusaPrinters.org Szukasz inspiracji dla nowego projektu? Sprawdź naszego bloga i jego cotygodniowe aktualizacje. Jeśli potrzebujesz pomocy przy montażu, to sprawdź nasze forum, prowadzone przez rewelacyjną społeczność :-) Wszystkie usługi bazują na jednym koncie. Step 14 Czas na Haribo! To wszystko, montaż zakończony. Zjedz pozostałe żelki. Mamy nadzieję, że podobał Ci się proces montażu. Nie zapomnij przekazać nam swojej opinii i do zobaczenia przy następnym ;) 2019 manual.prusa3d.com/ Page 12 of 13

13 This document was last generated on :28:08 AM manual.prusa3d.com/ Page 13 of 13
