1 PRACOWNICZY OŚRODEK MASZYNOWY W AUGUSTOWIE Sp. z o.o Augustów; ul. Tytoniowa 4 Tel. (087) ; fax. (087) pom@pom.com.pl; ROZSIEWACZ NAWOZÓW ZAWIESZANY MOTYL N031M N031M/1 WYPOSAŻENIE DODATKOWE PRZYSTAWKA KOMUNALNA Z REGULACJĄ SZEROKOŚCI WYSIEWU INSTRUKCJA MONTAŻU KATALOG CZĘŚCI WYDANIE I Augustów 2015

2

3

4 WSTĘP Niniejsza instrukcja montażu zawiera podstawowe informacje, których należy przestrzegać przy dostosowaniu rozsiewacza do pracy z zakupionym wyposażeniem dodatkowym. Użytkownik urządzenia jest zobowiązany do wcześniejszego zapoznania się z właściwą instrukcją obsługi rozsiewacza zanim przystąpi do montażu wyposażenia, a w następstwie uruchomienia i rozpoczęcia pracy z maszyną. W przypadku jakichkolwiek trudności i problemów z eksploatacją rozsiewacza należy zwracać się do sprzedawcy maszyny lub bezpośrednio do producenta, którym jest: Pracowniczy Ośrodek Maszynowy w Augustowie Sp. z o. o. ul. Tytoniowa 4, Augustów tel do 78; fax pom@pom.com.pl; OGÓLNE ZASADY BEZPIECZEŃSTWA WAŻNE! Dokładne zapoznanie się z instrukcją obsługi zapewni właściwą obsługę i eksploatację maszyny. Instalacja wyposażenia oraz obsługa maszyny może być dokonana wyłącznie przez osobę pełnoletnią, posiadającą odpowiednie kwalifikacje do kierowania ciągnikami rolniczymi, która zapoznała się z instrukcją obsługi rozsiewacza oraz instrukcją montażu wyposażenia dodatkowego. Zabrania się obsługiwać oraz dokonywać jakichkolwiek napraw osobom nietrzeźwym, w stanie chorobowym, nieupoważnionym i postronnym, a w szczególności dzieciom. ~ 3 ~

5 INFORMACJE OGÓLNE Przystawka do wysiewu granicznego jest wyposażeniem opcjonalnym rozsiewacza nawozów Motyl. Przystawka składa się z klap regulowanych niezależnie od siebie dla lewej i prawej strony, które umożliwiają regulację szerokości wysiewu w zakresie od 1,2m do 5m.. Aby osiągnąć bezproblemowy wysiew należy wykonać wcześniej próby z materiałem, który ma być wysiewany. Wraz ze wzrostem wysokości na jakiej znajduje się rozsiewacz (licząc od podłoża) następuje zwiększenie szerokości rozsiewanego materiału i odwrotnie wraz ze zmniejszeniem wysokości na jakiej znajduje się rozsiewacz zmniejsza się szerokość rozsiewanego materiału. Cechy fizyczne i ciężar właściwy rozsiewanego materiału to elementy, które mają wpływ na szerokość rozsiewu. UWAGA! Wraz ze zwiększeniem kąta otwarcia klap wzrasta szerokość wysiewu. ~ 4 ~

6 MONTAŻ Instalacji przystawki komunalnej z regulacją szerokości wysiewu użytkownik może dokonać we własnym zakresie. W skład kompletu montażowego dostarczanego przez producenta wchodzą pozycje od 1 do 33 wyszczególnione w katalogu części str. 14. Przed przystąpieniem do montażu należy przygotowań niezbędne do tego celu narzędzia, które zapewnią bezproblemową instalację przystawki: dwa klucze płaskie, ewentualnie klucz płaski oraz klucz oczkowy/nasadowy o wymiarach: 10, 13; szczypce uniwersalne. Montaż przystawki wymaga wcześniejszego ustawienia rozsiewacza na prostej, utwardzonej nawierzchni. Montaż piasty z powiększonym kołem rowkowym. VI IV VII V III I II VIII Rys. 1 ~ 5 ~

7 X IV VII IX XI II I Rys. 2 VIII 1) Zdjąć i rozmontować zespół rozsiewający, w następujący sposób (Rys. 1): - poluzować śrubę M12 [I], - odkręcić śruby M10 [II], - zdjąć pasek klinowy HA 1290 [III] z kółka rowkowego przekładni, - zdjąć zespół rozsiewający, - odłączyć tarczę rozrzucającą [IV] od piasty z kołem rowkowym [V] poprzez wykręcenie sześciu śrub M8x20 [VI], - zdjąć pierścień osadczy sprężynujący Z 20 [VII], - ściągnąć piastę z kołem rowkowym z osi podstawy tarczy kpl. [VIII]. 2) Zmontować zespół rozsiewający i piastę z powiększonym kołem rowkowym a następnie zamontować do rozsiewacza w następujący sposób (Rys. 2): - piastę z powiększonym kołem rowkowym [IX] wcisnąć na oś podstawy tarczy kpl. [VIII] i zabezpieczyć pierścieniem osadczym sprężynującym Z 20[VII], - przykręcić tarczę rozrzucającą [IV] do piasty z powiększonym kołem rowkowym [IX]za pomocą nakrętek M8 i podkładek [X], - założyć pasek klinowy HA 1500 [XI] na powiększone koło rowkowe [IX], ~ 6 ~

8 - zmontowane elementy założyć na ramę i przymocować śrubami M10 [II], - założyć pasek klinowy na koła rowkowe i napiąć śrubą M12 [I], zablokować śruby M10 [II]. W celu zapewnienia równomiernego wysiewu piasku na prawą i lewą stronę należy ustawić łopatki w pozycje VI (Rys. 3). W przypadku kiedy użytkownik nie posiada odpowiedniej tarczy z dodatkowym otworem w pozycji VI, może wykonać go we własnym zakresie lub zamówić u producenta. Odległość otworów I VI od siebie to ok 70mm. UWAGA! W celu przestawienia łopatek z jednego położenia do położenia żądanego należy (Rys. 3): - odkręcić nakrętkę M6 (6); - zdjąć obie podkładki (4 i 5); - wyjąć śrubę M6x20 (3); - przesunąć łopatkę(2) we właściwe położenie ustawić osiowo otwór w łopatce z otworem w tarczy rozrzucającej; - włożyć śrubę M6x20 (3) z podkładką (5); - nakrętkę M6 (6) dokręcić. gdzie: 1- Tarcza rozrzucająca 2- Łopatka 3- Śruba M6x20 4- Podkładka spr. 6,1 5- Podkładka 6,4 6- Nakrętka M6 70mm Rys. 3 1 ~ 7 ~

9 Montaż przystawki na rozsiewaczu: 1) Nałożyć na trzpień [4] wzmocnienia kpl. [1] dwie podkładki 13 [2], następnie założyć na trzpień rączkę kpl.[3] (Rys. 4a) i zabezpieczyć za pomocą podkładki 13 i zawleczki [5] (Rys. 4b). 2) Za pomocą dwóch śrub M8x20 [9] (Rys. 4a) przykręcić docisk kpl. [6] (Rys. 4b). 3) Włożyć dwie wkładki ślizgowe [8] pomiędzy elementy tak jak jest to pokazane na Rys. 4a. Przełożyć przez elementy rękojeść gwiazdową [7] i wstępnie skręcić. 4) Analogicznie postąpić z druga stroną wzmocnienia kpl. [1]. 5) Założyć na obręcz [10] klapki [11], naprzemiennie z tulejkami dystansowymi [12] zgodnie z Rys. 5. 6) Założyć na oba końce obręczy [10] podkładki 17 [13], następnie sprężyny [14] i zabezpieczyć je za pomocą podkładek 17 [13] i zawleczek [15] Rys. 4a ~ 8 ~

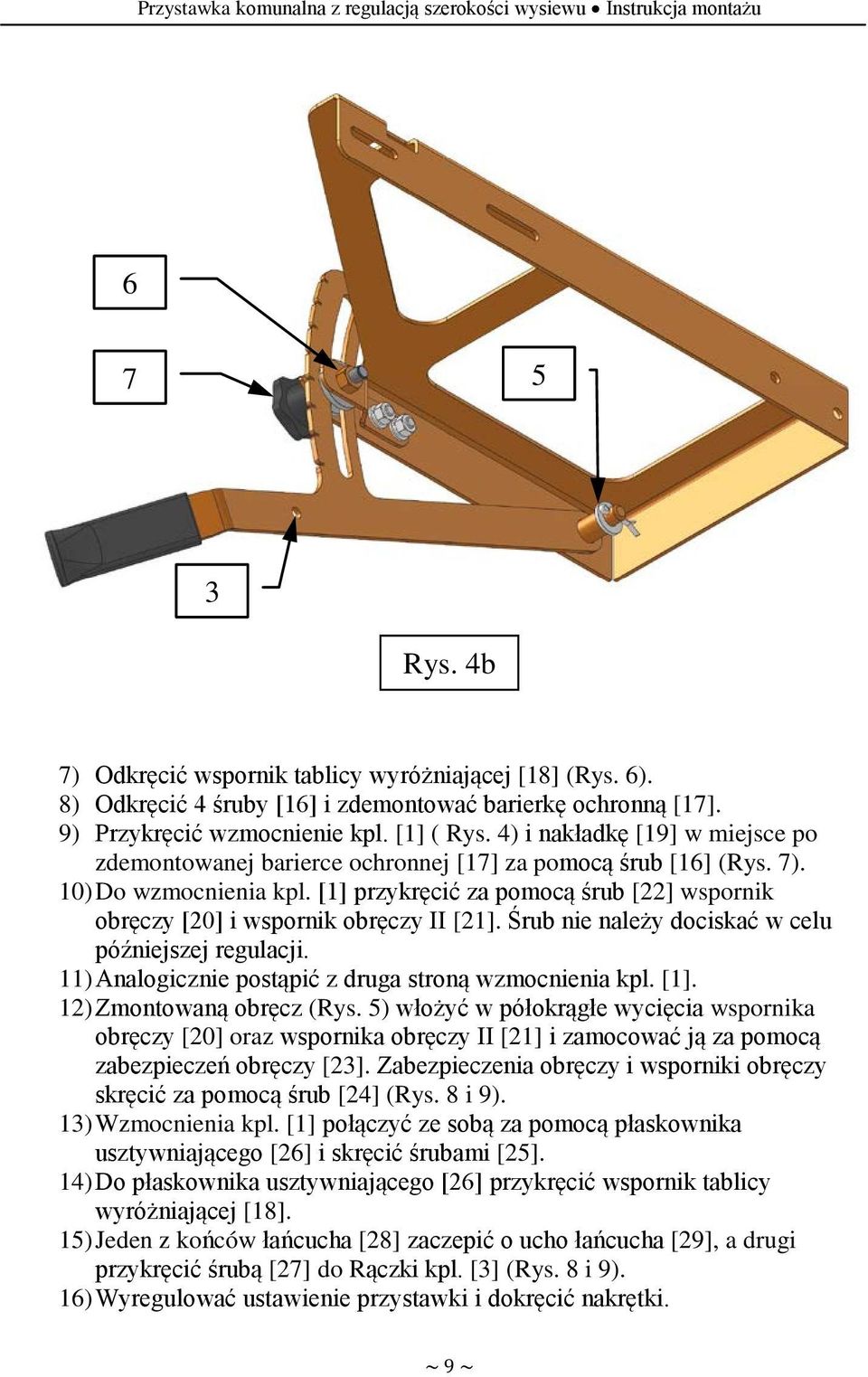

10 Rys. 4b 7) Odkręcić wspornik tablicy wyróżniającej [18] (Rys. 6). 8) Odkręcić 4 śruby [16] i zdemontować barierkę ochronną [17]. 9) Przykręcić wzmocnienie kpl. [1] ( Rys. 4) i nakładkę [19] w miejsce po zdemontowanej barierce ochronnej [17] za pomocą śrub [16] (Rys. 7). 10) Do wzmocnienia kpl. [1] przykręcić za pomocą śrub [22] wspornik obręczy [20] i wspornik obręczy II [21]. Śrub nie należy dociskać w celu późniejszej regulacji. 11) Analogicznie postąpić z druga stroną wzmocnienia kpl. [1]. 12) Zmontowaną obręcz (Rys. 5) włożyć w półokrągłe wycięcia wspornika obręczy [20] oraz wspornika obręczy II [21] i zamocować ją za pomocą zabezpieczeń obręczy [23]. Zabezpieczenia obręczy i wsporniki obręczy skręcić za pomocą śrub [24] (Rys. 8 i 9). 13) Wzmocnienia kpl. [1] połączyć ze sobą za pomocą płaskownika usztywniającego [26] i skręcić śrubami [25]. 14) Do płaskownika usztywniającego [26] przykręcić wspornik tablicy wyróżniającej [18]. 15) Jeden z końców łańcucha [28] zaczepić o ucho łańcucha [29], a drugi przykręcić śrubą [27] do Rączki kpl. [3] (Rys. 8 i 9). 16) Wyregulować ustawienie przystawki i dokręcić nakrętki. ~ 9 ~

11 Rys. 5 ~ 10 ~

12 Rys.6 ~ 11 ~

13 Rys Rys.8 ~ 12 ~

14 Rys.9 ~ 13 ~

15 Przystawka komunalna z regulacją szerokości wysiewu Katalog części KATALOG CZĘŚCI Poz. na Nr. katalogowy Nazwa części rys. lub nr. normy Ilość szt. 1 Wzmocnienie kpl. 1031/ Docisk kpl. 1031/ Nakładka 1031/ Obręcz 1031/ Wspornik obręczy 1031/ Wspornik obręczy II 1031/ Zabezpieczenie obręczy 1031/ Rączka kpl. 1031/ Klapka 1031/ Klapka wąska 1031/ Tulejka dystansowa 1031/ Płaskownik usztywniający 1031/ Wkładka ślizgowa 1031/ Rękojeść eliptyczna z trzpieniem M10x40 id Łańcuch techniczny ogniowy PN-75/M Śruba M8x A PN-EN ISO Śruba M8x A PN-EN ISO Śruba M8x A PN-EN ISO Śruba M6x A PN-EN ISO Podkładka HV INOX PN-M Podkładka HV PN-M Podkładka 8,4-100HV PN-M Podkładka 6,4-100HV PN-M Podkładka HV PN-EN ISO Podkładka HV PN-EN ISO Podkładka sprężysta Z 8,2 PN-M Podkładka sprężysta Z 6,1 PN-M Nakrętka M8-6-A PN-EN ISO Nakrętka M6-6-A PN-EN ISO Zawleczka 4x25 INOX PN-EN ISO Zawleczka 4x25 St PN-EN ISO Sprężyna DR2550 INOX id ~ 14 ~

16 Przystawka komunalna z regulacją szerokości wysiewu Katalog części Rys.1 ~ 15 ~

17 Przystawka komunalna z regulacją szerokości wysiewu Katalog części Rys.2 ~ 16 ~
