1 3. Montaż osi X Montaż osi X Written By: Josef Prusa 2018 manual.prusa3d.com/ Page 1 of 14

2 Step 1 Przygotuj potrzebne narzędzia Klucze imbusowe 2.5 mm i 1.5 mm Szczypce spiczaste Step 2 Części wydrukowane 3D Wózek osi X Silnik osi X Uchwyt koła pasowego osi X Wygląd elementów może różnić się nieznacznie od tych na ilustracjach manual.prusa3d.com/ Page 2 of 14

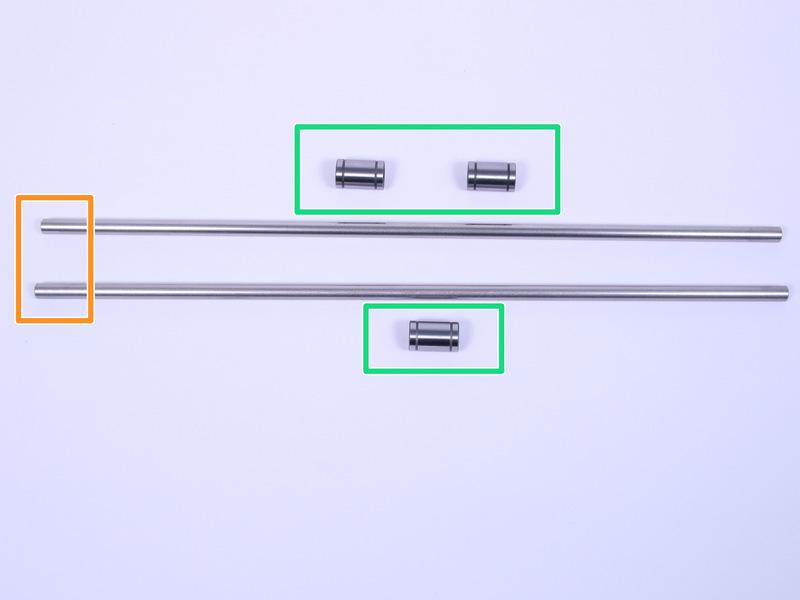

3 Step 3 Przygotowanie prętów Łożyska liniowe LM8UU Pręty liniowe 8 mm (najdłuższe) Ostrożnie wsuń łożyska liniowe na pręty. Step 4 Przygotowanie części drukowanych Umieść łożyska liniowe LM8UU w drukowanych częściach (uchwycie paska osi X i uchwycie silnika osi X) tak, jak jest to pokazane na ilustracji. Łożyska powinny być wyrównane z krawędziami części drukowanych tak, jak jest to pokazane na ilustracjach. Aby ułatwić wsuwanie, łożyska można docisnąć do płaskiej powierzchni. Umieść łożyska tak, aby bieżnie (rzędy kulek) były ustawione do siebie pod kątem 45. W ten sposób uzyskasz lepsze oparcie łożyska o pręt liniowy. Szczegóły na trzeciej ilustracji manual.prusa3d.com/ Page 3 of 14

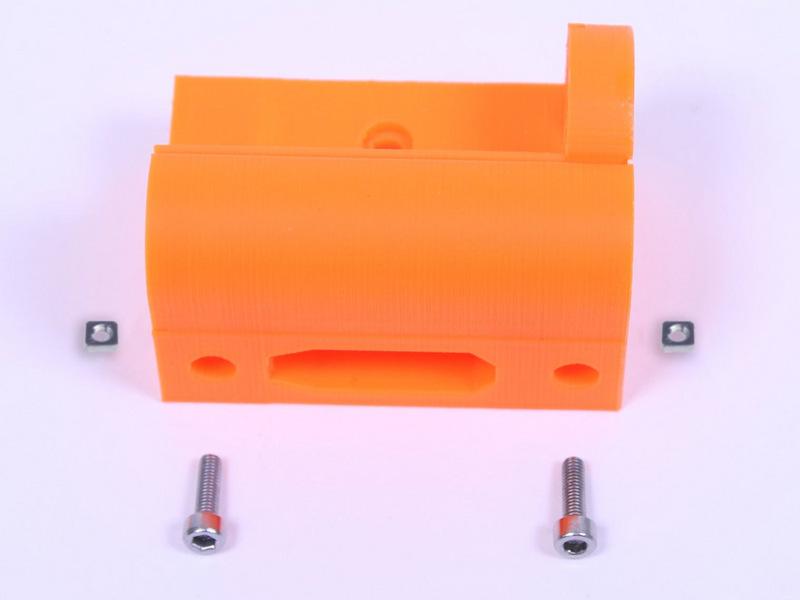

4 Step 5 Przygotowanie śrub naprężających Umieść w gniazdach nakrętki M3nS (2x) a następnie wsuń w otwory śruby M3x10 (2x). Nie dokręcaj śrub zbyt mocno manual.prusa3d.com/ Page 4 of 14

5 Step 6 Montaż osi X Wsuń pręty z łożyskami w części drukowane do oporu. Upewnij się, że pręty i części są prawidłowo umieszczone względem siebie (pręt z dwoma łożyskami musi znajdować się po stronie gniazd na nakrętki M3). Wsuń pręty liniowe bardzo ostrożnie. Nie przekrzywiaj ich manual.prusa3d.com/ Page 5 of 14

6 Step 7 Przygotowanie uchwytu koła pasowego osi X Śruba M3x18 (1x) Łożysko 623h w obudowie (1x) Nakrętka samokontrująca M3nN (1x) Umieść łożysko 623h w uchwycie osi X. Zabezpiecz je za pomocą śruby M3x18. Dokręć je przy pomocy nakrętki samokontrującej M3, ale kółko pasowe musi się obracać swobodnie! 2018 manual.prusa3d.com/ Page 6 of 14

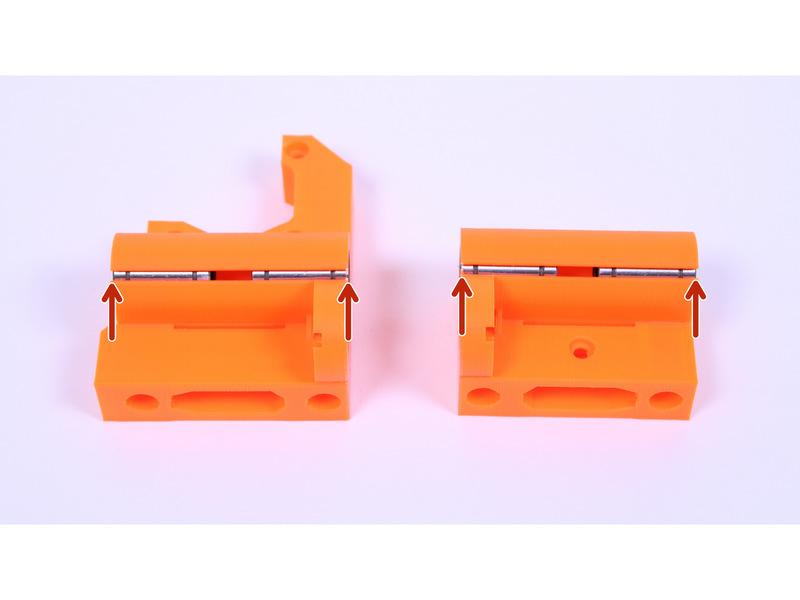

7 Step 8 Przygotowanie wózka osi X Połóż krótsze opaski zaciskowe (100 mm) i wózek osi X dokładnie tak, jak na ilustracji. Weź 4 opaski zaciskowe z lewej strony i wsuń je do połowy ich długości w wycięcia (zgodnie z zielonymi strzałkami). Weź pozostałe 2 opaski z prawej strony i wsuń je do połowy ich długości w wycięcia (zgodnie z niebieskimi strzałkami) Upewnij się, że opaski są wsunięte w odpowiednich kierunkach. Porównaj z trzecią ilustracją. Jeśli w Twoim zestawie znajdują się opaski o długościach 100 i 160 mm, to do tego kroku weź te krótsze manual.prusa3d.com/ Page 7 of 14

8 Step 9 Umieszczenie wózka osi X Upewnij się, że wózek osi X jest umieszczony prawidłowo. Oś X jest teraz odwrócona w porównaniu do poprzednich kroków. Umieść wózek osi X pod zmontowaną dotychczas częścią osi X tak, jak jest to pokazane na ilustracji. Step 10 Zamocowanie wózka osi X Użyj szczypiec aby zacisnąć opaski. Upewnij się, że łożyska są umieszczone tak, jak na ilustracji (powinny być oparte w całości o gniazda w wózku) manual.prusa3d.com/ Page 8 of 14

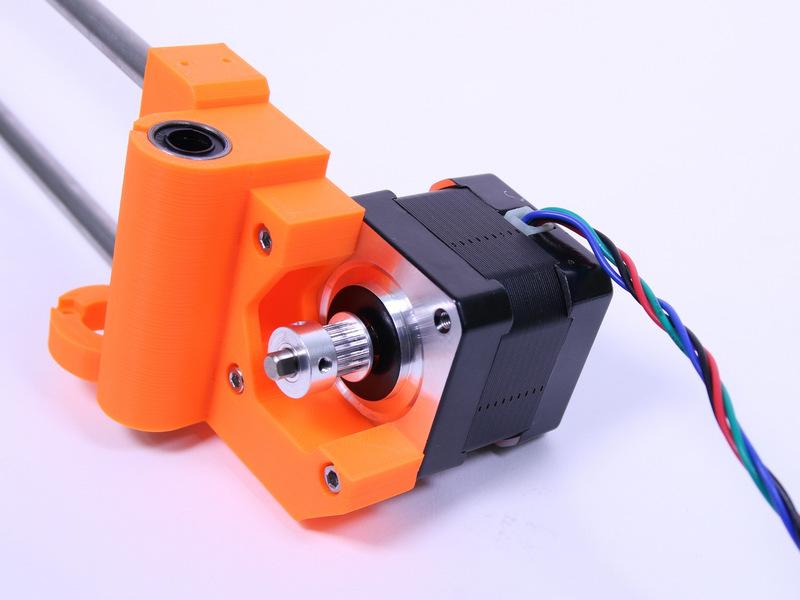

9 Step 11 Sprzątanie Użyj szczypiec aby odciąć nadmiar opasek zaciskowych. Ustaw główkę opaski zaciskowej zgodnie z pozycją pokazaną na ilustracji. Step 12 Montaż silnika osi X Śruba M3x18 (3x) Silnik osi X (oznaczony etykietą X axis) Przykręć silnik osi X do uchwytu. Upewnij się, że przewody są skierowane we właściwym kierunku (w dół) manual.prusa3d.com/ Page 9 of 14

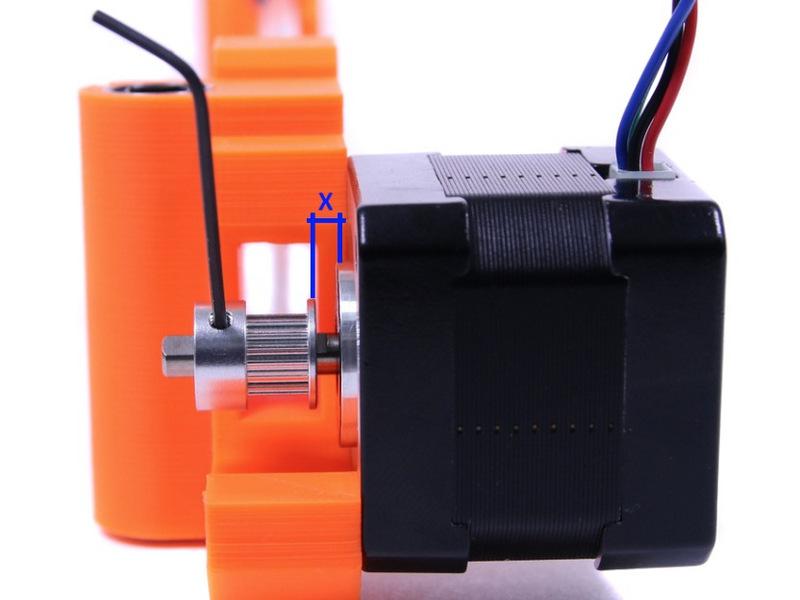

10 Step 13 Montaż koła zębatego silnika osi X Umieść kółko zębate GT2-16 na wałku silnika osi X. Ustaw pozycję kółka zębatego tak, jak jest to pokazane na ilustracji (część zębata powinna być w osi z wycięciem w uchwycie silnika a jedna ze śrub powinna być skierowana na płaską część wałka). Zalecana wartość X (odstęp pomiędzy korpusem silnika a kółkiem zębatym) wynosi 2.5 mm lub 0.1 cala. Twoja wartość może się nieznacznie różnić. Montaż koła zębatego 2018 manual.prusa3d.com/ Page 10 of 14

11 Step 14 Montaż wyłącznika krańcowego osi X Wyłącznik krańcowy osi X Śruby M2x12 (2x) Umieść krańcówkę na części drukowanej i wsuń śruby M2x12. Upewnij się, że wyłącznik jest umieszczony w prawidłowej pozycji (przycisk na krańcówce powinien znajdować się w linii z nacięciem w uchwycie silnika). Nie dokręcaj śrub do końca - zajmiemy się tym później. Nie sugeruj się kolorem przewodów przy ustawianiu wyłącznika. Zamiast tego spójrz na umieszczenie przycisku manual.prusa3d.com/ Page 11 of 14

12 Step 15 Ustawienie krańcówki osi X Przed dokręceniem śrub dociśnij krańcówkę w stronę wózka osi X tak, jak jest to pokazane na ilustracji. Dokręć śruby. Step 16 Sprawdzenie krańcówki osi X Przesuń wózek osi X tak blisko silnika, jak to możliwe. Upewnij się, że słyszysz kliknięcie oznaczające aktywację wyłącznika krańcowego osi X gdy wózek jest w pozycji pokazanej na ilustracji manual.prusa3d.com/ Page 12 of 14

13 Step 17 Ułożenie przewodów Użyj opaski zaciskowej do przymocowania przewodu do przewodu silnika osi X tak blisko silnika, jak to możliwe. Nie zaciskaj opaski zbyt mocno, aby nie uszkodzić przewodów. Po skończeniu obetnij pozostają część opaski zaciskowej. Step 18 Owijanie przewodów Użyj owijki o najmniejszej średnicy aby owinąć przewody manual.prusa3d.com/ Page 13 of 14

14 Step 19 GOTOWE! Gratulacje, udało Ci się złożyć oś X! Nie przejmuj się brakiem paska - później zajmiemy się jego montażem. Możesz kontynuować montaż osi Z opisany w następnym rozdziale - 4. Montaż osi Z This document was last generated on :30:55 AM manual.prusa3d.com/ Page 14 of 14
