1 FCM FluidCleaner Mobil Instrukcja obsługi i konserwacji Polski (tłumaczenie oryginalnej instrukcji) Dokument nr: d

2 Impressum Impressum Wydawca odpowiedzialny za treść: HYDAC FILTER SYSTEMS GMBH Postfach Sulzbach / Saarland Niemcy Telefon: +49 (0) Telefaks: +49 (0) filtersystems@hydac.com Strona główna Sąd Rejestrowy: Saarbrücken, HRB Zarząd: Mathias Dieter, Dipl.Kfm. Wolfgang Haering Pełnomocnicy dokumentacji Günter Harge c/o HYDAC International GmbH, Industriegebiet, Sulzbach / Saar Telefon: ++49 (0) Telefaks: ++49 (0) guenter.harge@hydac.com HYDAC FILTER SYSTEMS GMBH Wszelkie prawa zastrzeżone. Żadna z części niniejszego dokumentu nie może być w jakiejkolwiek formie (drukowanej, w formie fotokopii lub przy zastosowaniu innych metod) reprodukowana bez pisemnej zgody wydawcy lub modyfikowana, powielana albo rozpowszechniana przy wykorzystaniu systemów elektronicznych. Niniejsza dokumentacja została sporządzona i sprawdzona z największą starannością. Mimo to nie można z całą pewnością wykluczyć ewentualnych błędów. Zastrzega się możliwość zmian technicznych. Zmiany w treści tej instrukcji zastrzegamy sobie bez konieczności ogłaszania. HYDAC FILTER SYSTEMS GMBH pl Strona 2 / 40

3 Spis treści Spis treści Impressum...2 Pełnomocnicy dokumentacji...2 Spis treści...3 Wstęp...5 Obsługa klienta...6 Zamiany w produkcie...6 Gwarancja...6 Użytkowanie dokumentacji...7 Wskazówki bezpieczeństwa...8 Zobowiązania i odpowiedzialność...8 Symbole i objaśnienie wskazówek...9 Zastosowanie zgodne z przeznaczeniem...9 Zastosowanie niezgodne z przeznaczeniem...9 Urządzenia ochronne...10 Nieformalne środki bezpieczeństwa...10 Szkolenie personelu...11 Środki bezpieczeństwa podczas normalnej pracy...12 Niebezpieczeństwa wywołane energią resztkową...12 Naprawa i konserwacja, usuwanie awarii...12 Zmiany w budowie FCM...12 Zwalczanie pożaru...12 Składowanie FCM...13 Transportowanie FCM...13 ręcznie...13 Samochód ciężarowy / pociąg...13 Suwnica...13 Sprawdzanie zakresu dostawy...14 Cechy FCM...15 Ograniczenia w zastsowaniu...15 Wymiary...16 FCM - przegląd części...17 Schemat hydrauliczny...18 Przygotowanie FCM do pracy...19 Umieszczenie wkładu filtracyjnego...19 Wskazówki dotyczące położenia rur / węży...20 Podłączenie węża ssawnego...21 HYDAC FILTER SYSTEMS GMBH pl Strona 3 / 40

4 Spis treści Podłączenie węża ciśnieniowego...21 Podłączenie elektryczne FCM...22 Kontrola kierunku obrotów w trybie impulsowym...22 Przełączanie biegunów (opcja)...23 Schemat obwodowy przełączania biegunów (opcja)...23 Sterowanie agregatem FCM przez wskaźnik zabrudzenia (opcja)...24 Przepływomierz (osprzęt)...24 Pistolet do nalewania (osprzęt)...24 Włączenie agregatu FCM...25 wybór rodzaju pracy (jako opcja)...25 Przeprowadzanie konserwacji...26 Częstotliwość przeglądów...26 Wymiana wkładu filtracyjnego...27 Przeprowadzenie wymiany wkładu filtracyjnego...28 Czyszczenie kosza ssawnego...32 Utylizacja FCM...33 Błędy i usuwanie błędów...33 Lista części zamiennych...34 Dane techniczne...36 Kodowanie...37 Kodowanie wielkości i rodzaju filtra...38 Deklaracja zgodności CE...39 HYDAC FILTER SYSTEMS GMBH pl Strona 4 / 40

5 Wstęp Wstęp Dla Państwa, użytkowników naszego produktu, zestawiliśmy w tej dokumentacji najważniejsze wskazówki dla obsługi i konserwacji. Instrukcja ta ułatwi Państwu poznanie produktu i pozwoli wykorzystać optymalnie jego możliwości zastosowania. Niniejsza dokumentacja musi być zawsze dostępna w miejscu stosowania. Należy wziąć pod uwagę, że dane dotyczące techniki urządzeń podane w tej dokumentacji odpowiadają danym obowiązującym w chwili jej powstania. Dlatego możliwe są odstępstwa w danych technicznych, rysunkach i wymiarach. Jeżeli podczas czytania tej instrukcji odkryjecie Państwo błędy lub macie dalsze pytania i wskazówki, prosimy o kontakt na niżej podany adres: HYDAC Filter Systems GmbH Technische Dokumentation Postfach Sulzbach / Saar Niemcy Redakcja cieszy się z Państwa współpracy. Z praktyki dla praktyki" HYDAC FILTER SYSTEMS GMBH pl Strona 5 / 40

6 Wstęp Obsługa klienta Jeżeli macie Państwo pytania do naszych produktów prosimy skontaktować się z naszym działem technicznym. Przy zgłoszeniu prosimy podać zawsze oznaczenie, nr seryjny i nr artykułu produktu. Fax: ++49 (0) 6897 / filtersystems@hydac.com Zamiany w produkcie Zwracamy uwagę na to, że poprzez zmiany w produkcie (np. dokupienie opcji, itd.) dane w tej instrukcji obsługi w części nie są obowiązujące lub nie są wystarczające. Po dokonaniu modyfikacji lub napraw elementów wpływających na bezpieczeństwo produktu może być on ponownie używany dopiero po przeprowadzeniu kontroli i dopuszczeniu do eksploatacji przez wykwalifikowany personel firmy HYDAC. Dlatego prosimy o informacje o każdej zmianie, którą chcecie Państwo przeprowadzić lub zlecić. Gwarancja Udzielamy gwarancji zgodnie z ogólnymi warunkami sprzedaży i dostaw HYDAC Filter Systems GmbH. Znajdą je Państwo na stronie -> Ogólne Warunki Handlowe. HYDAC FILTER SYSTEMS GMBH pl Strona 6 / 40

7 Wstęp Użytkowanie dokumentacji Proszę zwrócić uwagę na to, że opisane możliwości ukierunkowanego dostępu do określonej informacji nie zwalnia Państwa z przeczytania instrukcji przed pierwszym uruchomieniem i później w regularnych odstępach. Co chcę wiedzieć? Przyporządkowuję wybraną informację jakiemuś obszarowi tematycznemu. Gdzie znajdę tą informację? Dokumentacja zawiera na początku spis treści. Z niego wybieramy odpowiedni rozdział z numerem strony. rozdział numer strony data edycji nr dokumentacji z indeksem / nazwa pliku język dokumentacji Nr dokumentacji z indeksem służy do identyfikacji i przy dodatkowym zamówieniu instrukcji. Indeks zwiększa się o jeden przy przerabianiu / zmianie instrukcji. HYDAC FILTER SYSTEMS GMBH pl Strona 7 / 40

8 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa Ta instrukcja obsługi zawiera najważniejsze wskazówki, aby móc bezpiecznie posługiwać się agregatem filtracyjnym FCM. Zobowiązania i odpowiedzialność Aby bezpiecznie obsługiwać FCM i aby pracowało ono bez awarii, należy przede wszystkim znać podstawowe wskazówki i przepisy bezpieczeństwa. Wszyscy pracownicy, którzy pracują z agregatem filtracyjnym FCM muszą przestrzegać niniejszej instrukcji obsługi, a w szczególności wskazówek bezpieczeństwa. Ponadto należy przestrzegać reguł i przepisów bezpieczeństwa pracy obowiązujących dla danego obszaru zastosowania. Opisane tutaj wskazówki bezpieczeństwa ograniczają się do zastosowania FCM. Urządzenie FCM zbudowane jest wg aktualnego stanu techniki oraz obowiązujących reguł bezpieczeństwa. Podczas użytkowania mogą jednak powstać zagrożenia dla ciała i życia użytkowników lub osób trzecich lub też uszkodzenia urządzenia lub inne straty materialne. Urządzenie FCM należy używać tylko: zgodnie z przeznaczeniem. jeżeli jego stan techniczny jest bez zarzutu i jest on bezpieczny dla personelu. Awarie, które mogą mieć wpływ na bezpieczeństwo, należy niezwłocznie usunąć. W sprawach zasadniczych obowiązują nasze Ogólne Warunki Handlowe. Są one do dyspozycji użytkownika najpóźniej od momentu zawarcia umowy. Roszczenia z tytułu gwarancji i odpowiedzialności cywilnej są wykluczone, jeżeli odnoszą się do jednej lub kilku następujących przyczyn: Zastosowanie FCM niezgodne z przeznaczeniem Niewłaściwy montaż, uruchomienie, obsługa i naprawa FCM. Użytkowanie FCM podczas, gdy urządzenia zabezpieczające są uszkodzone. Samowolne zmiany w budowie FCM. Niedostateczna kontrola części urządzenia, które ulegają zużyciu. Niewłaściwie przeprowadzone naprawy. HYDAC FILTER SYSTEMS GMBH pl Strona 8 / 40

9 Wskazówki bezpieczeństwa Symbole i objaśnienie wskazówek W niniejszej instrukcji obsługi stosowane są następujące symbole i znaki dla oznaczenia niebezpieczeństw i wskazówek: NIEBEZPIECZEŃSTW O OSTRZEŻENIE OSTROŻNIE UWAGA NIEBZEPIECZEŃSTWO oznacza sytuacje niebezpieczne, których nieprzestrzeganie może mieć skutki śmiertelne. OSTRZEŻENIE oznacza sytuacje niebezpieczne, których nieprzestrzeganie może skutkować ranami śmiertelnymi. OSTROŻNIE oznacza sytuacje niebezpieczne, których nieprzestrzeganie może skutkować ciężkimi skaleczeniami. UWAGA oznacza zachowanie, którego nieprzestrzeganie może doprowadzić do szkód materialnych. Zastosowanie zgodne z przeznaczeniem FCM jest moblinym agregatem filtracyjnym, który służy do przepompowania cieczy z jednoczesną filtracją lub bez filtracji. Wszystkie inne zastosowania traktowane są jako niezgodne z przeznaczeniem. Producent nie ponosi odpowiedzialności za szkody wynikłe z zastosowania niezgodnego z przeznaczeniem. Do prawidłowego stosowania należy także: - Przestrzeganie wszystkich wskazówek z instrukcji obsługi. - Dotrzymywanie terminów prac serwisowych i konserwacji. Zastosowanie niezgodne z przeznaczeniem Wszystkie inne zastosowania poza podanymi powyżej są zabronione. Przy zastosowaniu niezgodnym z przeznaczeniem mogą powstać niebezpieczeństwa. Zastosowaniami niezgodnymi z przeznaczeniem są np.: HYDAC FILTER SYSTEMS GMBH pl Strona 9 / 40

10 Wskazówki bezpieczeństwa - Uruchomienie bez kosza ssawnego - Zwrócić uwagę na stosowane media. Urządzenia ochronne Przed każdym uruchomieniem agregatu należy umieścić we właściwym miejscu i sprawdzić, czy działają poprawnie. Nieformalne środki bezpieczeństwa Instrukcję obsługi należy przechowywać zawsze przy agregacie. Instrukcję uzupełniają ogólnie obowiązujące jak również miejscowe uregulowania dotyczące bezpieczeństwa pracy i ochrony środowiska, które również należy przestrzegać. Wszystkie wskazówki bezpieczeństwa znajdujące się na maszynie muszą być czytelne, jeśli nie są muszą być wymienione. Codziennie należy sprawdzać szczelność węży i części przyłączeniowych (kontrola wzrokowa). Elektryczne wyposażenie FCM musi być również regularnie sprawdzane (comiesięczna kontrola wzrokowa). Wszystkie luźne połączenia i uszkodzone kablejak również węże należy natychmiast wymieniać. HYDAC FILTER SYSTEMS GMBH pl Strona 10 / 40

11 Wskazówki bezpieczeństwa Szkolenie personelu Przy FCM może pracować tylko przeszkolony i wyznaczony do tego personel. Należy określić jasno kompetencje personelu. Personel szkolący się może pracować z FCM tylko pod nadzorem doświadczonego personelu. Osoby osoby przeszkolone osoby z wykształceniem technicznym wykwalifikowani elektrycy przełożony z odpowiednimi kompetencjami Czynność pakowanie / transport X X X uruchomienie X X X praca X X X X szukanie awarii X X X usuwanie awarii mechanicznych X X usuwanie awarii elektrycznych X X konserwacja X X X X uruchomienie Unieruchomienie / magazynowanie X X X X X HYDAC FILTER SYSTEMS GMBH pl Strona 11 / 40

12 Wskazówki bezpieczeństwa Środki bezpieczeństwa podczas normalnej pracy FCM należy użytkować tylko wtedy, gdy wszystkie środki zabezpieczające pracują poprawnie. Przynajmniej raz dziennie sprawdzić agregat pod względem widocznych uszkodzeń oraz, czy zabezpieczenia funkcjonują poprawnie. Niebezpieczeństwa wywołane energią resztkową Należy zwrócić uwagę na wystąpienie mechanicznej i elektrycznej energii resztkowej na agregacie i należy podjąć odpowiednie środki zaradcze przy dopuszczaniu personelu obsługującego do agregatu. Szczegółowe wskazówki podawane są jeszcze raz w odpowiednich działach niniejszej instrukcji. Naprawa i konserwacja, usuwanie awarii Wszystkie prace naprawcze, konserwacyjne i inspekcyjne należy przeprowadzać terminowo. Zabezpieczyć wszystkie media robocze przed niezamierzonym uruchomieniem. Przy wykonywaniu wszystkich prac naprawczych, inspekcyjnych i konserwacyjnych należy wyłączyć agregat z pod napięcia i zabezpieczyć przed nieoczekiwanym ponownym włączeniem. Należy sprawdzać, czy śruby są dokręcone. Po zakończeniu prac naprawczych należy sprawdzić, czy wszystkie urządzenia zabezpieczające przyrząd działają poprawnie. Zmiany w budowie FCM Bez zgody producenta nie można dokonywać żadnych zmian w budowie agregatu filtrującego FCM. Należy niezwłocznie wymienić wszystkie te części urządzenia, które są uszkodzone lub nie funkcjonują poprawnie. Używać wyłącznie oryginalnych części zamiennych. W przypadku części obcych nie ma gwarancji, że zostały one skonstruowane i wykonane zgodnie z wymogami wytrzymałościowymi oraz wymogami bezpieczeństwa. Zwalczanie pożaru Przy zwalczaniu ognia należy koniecznie wyłączyć agregat z pod napięcia, ponieważ w przeciwnym razie nie będzie można zwalczać efektywnie pożaru wywołanego elektryką. HYDAC FILTER SYSTEMS GMBH pl Strona 12 / 40

13 Składowanie FCM Składowanie FCM Przed dłuższym składowaniem agregat powinien zostać całkowicie opróżniony. Wyciągnąć wtyczkę i zwinąć kabel sieciowy. Należy przymocować wąż ssawny i cisnieniowy na agregacie i je zabezpieczyć. Transportowanie FCM ręcznie Agregat można chwycić wyłącznie za przewidziane do tego uchwyty i ręcznie przesuwać. Samochód ciężarowy / pociąg Przy transporcie samochodem ciężarowym / pociągiem agregat musi być mocno przymocowany do palety. Suwnica Do transportowania suwnicą, agregat posiada odpowiedni uchwyt. Należy zastosować odpowiednie elementy chwytające. HYDAC FILTER SYSTEMS GMBH pl Strona 13 / 40

14 Sprawdzanie zakresu dostawy Sprawdzanie zakresu dostawy Przed uruchomieniem należy sprawdzić, czy agregat jest kompletny i czy nie ma ewentualnych uszkodzeń. Ewentualne uszkodzenia wywołane transportem należy zgłaszać firmie przewozowej lub jednostce odpowiedzialnej, uruchomienie jest zatem wykluczone. W zakres dostawy wchodzi: Szt. Oznaczenie 1 FluidCleaner Mobil 1 Wkład filtracyjny 1 Wąż ssawny 1 Wąż ciśnieniowy 1 Instrukcja obsługi i konserwacji (ten dokument) 1 Certyfikat HYDAC FILTER SYSTEMS GMBH pl Strona 14 / 40

15 Cechy FCM Cechy FCM FluidCleaner Mobil jest mobilnym agregatem pompująco-filtrującym do serwisu olejowego, który, w zależności od wykonania z/ bez przełączania, służy do przepompowania cieczy z jednoczesną filtracją lub bez filtracji. Ograniczenia w zastsowaniu UWAGA Niedopuszczalne media robocze Agregat może ulec uszkodzeniu. Agregat należy stosować tylko w połączeniu z olejami mineralnymi lub rafinatami, których bazą są oleje mineralne. HYDAC FILTER SYSTEMS GMBH pl Strona 15 / 40

16 Wymiary Wymiary X2 = 925 X1 = 678 X1 = 490 X2 = X1 = 1300 X2 = 2600 Wielkość filtra Wielkość filtra HYDAC FILTER SYSTEMS GMBH pl Strona 16 / 40

17 FCM - przegląd części FCM - przegląd części Poz. Oznaczenie 10 Podwozie 20 Wkład filtracyjny (1300/2600) 30 Jednostka silnik-pompa 40 Wskaźnik zabrudzenia 80 wąż ssawny z lancą 90 wąż ciśnieniowyz z lancą 100 Włącznik/wyłącznik z wyłącznikiem ochronnym silnika 110 Rodzaj pracy przełączanie (jako opcja) 120 Kosz ssawny HYDAC FILTER SYSTEMS GMBH pl Strona 17 / 40

18 FCM - przegląd części Schemat hydrauliczny FCM bez przełączania (FCM xxx L x xxx x / FCM xxx K x xxx) P S M FCM z trybem przełączania (FCM xxx F x xxx x / FCM xxx G x xxx) P S M HYDAC FILTER SYSTEMS GMBH pl Strona 18 / 40

19 Przygotowanie FCM do pracy Przygotowanie FCM do pracy Umieszczenie wkładu filtracyjnego Agregat dostarczany jest bez zainstalowanego wkładu filtracyjnego. Należy się upewnić, że przed uruchomieniem wkład filtracyjny znajduje się w filtrze. Szczegóły dotyczące wymiany wkładu filtracyjnego znajdą Państwo na stronie 27. HYDAC FILTER SYSTEMS GMBH pl Strona 19 / 40

20 Przygotowanie FCM do pracy Wskazówki dotyczące położenia rur / węży Należy zwrócić uwagę na to, aby poprzez mocowanie rurociągów na obudowę filtra nie przeniosły się żadne napięcia i wibracje. W razie potrzeby zastosować kompensatory. Strata ciśnienia w przewodzie hydraulicznym jest zależna od: strumienia objętości lepkości kinematycznej wymiarów przewodu gęstości medium. Stratę ciśnienia dla olejów hydraulicznych oblicza się przybliżeniu w następujący sposób: Δp = Różnica ciśnień w [bar] Δp 6,8 * L / d 4 * Q * V * D L d Q = Długość przewodu [m] = Średnica wewnętrzna przewodu [mm] = Strumień objętości w [l/min] V = Lepkość kinematyczna [mm²/s] D = Gęstość [kg/dm³] Olej hydrauliczny na bazie oleju mineralnego posiada gęstość 0,9 kg/dm³. Obowiązuje to przy prostych rurociągach i olejach hydraulicznych. Dodatkowe złączki i kolanka rurowe podwyższają różnicę ciśnień. Utrzymać możliwie najmniejszą różnicę wysokości agregatu do poziomu oleju. Należy unikać zwężeń w przewodach przyłączeniowych, ponieważ zmniejsza się wydajność i istnieje niebezpieczeństwo kawitacji. Należy zwrócić uwagę na to, że średnica nominalna przewodu przyłączeniowego musi odpowiadać co najmniej przekrojom gwintu przyłączeniowego. Należy zwrócić uwagę na to, aby poprzez mocowanie rurociągów na agregat filtrujący nie przeniosły się żadne napięcia i wibracje. W razie potrzeby zastosować węże lub kompensatory. HYDAC FILTER SYSTEMS GMBH pl Strona 20 / 40

21 Przygotowanie FCM do pracy Podłączenie węża ssawnego UWAGA Wysokie zanieczyszczenie Agregat może ulec uszkodzeniu. Nie odsysać bezpośrednio z dna zbiornika Nie odsysać w szlamie, błocie. Nigdy nie odsysać bez wbudowanego kosza ssawnego. Na dnie zbiornika znajduje się największe zanieczyszczenie. Wszystkie zanieczyszczenia i inne cząsteczki odkładają się na dnie zbiornika. Wyciągnąć wąż ssawny (przezroczysty wąż) z lancą z uchwytu znajdującego się w płycie dolnej. Włożyć wąż ssawny z lancą, bez napinania i skręcenia, do odpowiedniego zbiornika i zabezpieczyć go przed przypadkowym wypadnięciem. Podłączenie węża ciśnieniowego Wyciągnąć wąż ciśnieniowy (czarny wąż) z lancą z uchwytu znajdującego się w dolnej płycie i włożyć do odpowiedniego zbiornika. Włożyć wąż ciśnieniowy z lancą, bez napinania i skręcenia, do odpowiedniego zbiornika i zabezpieczyć go przed przypadkowym wypadnięciem. Aby zapobiec wzbogacaniu się medium w powietrze, należy uważać na to, aby wąż ciśnieniowy z lancą podczas pracy znajdował się zawsze poniżej poziomu oleju. HYDAC FILTER SYSTEMS GMBH pl Strona 21 / 40

22 Przygotowanie FCM do pracy Podłączenie elektryczne FCM Wtyczkę agregatu podłączyć do odpowiedniej puszki sieciowej. Należy zwrócić przy tym uwagę na prawidłowe napięcie i częstotliwość. Agregat posiada we włączniku/wyłączniku wyłącznik ochronny silnika. Wyłącznik ochronny silnika uaktywnia się po przekroczeniu wartości nominalnej natężenia prądu. Kontrola kierunku obrotów w trybie impulsowym Uruchomić silnik, włączając go na chwilę (tryb impulsowy). Strzałka na obudowie wentylatora wskazuje prawidłowy kierunek obrotów. Jeżeli kierunek obrotów jest przeciwny, należy go zmienić za pomocą przełącznika faz we wtyczce przyłączeniowej. HYDAC FILTER SYSTEMS GMBH pl Strona 22 / 40

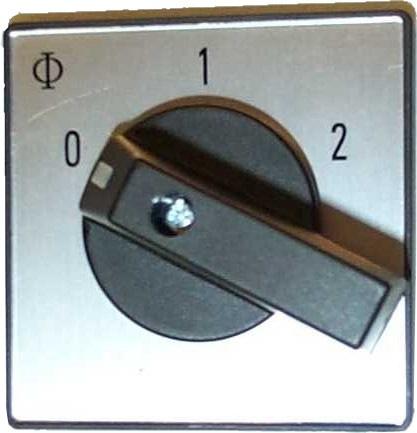

23 Przygotowanie FCM do pracy Przełączanie biegunów (opcja) Dzięki opcji w postaci przełączania biegunów można eksploatować silnik z 2 różnymi prędkościami obrotowymi, a tym samym z 2 różnymi strumieniami objętości. Pamiętać przy tym o położeniu przełącznika wyboru. Położenie przełącznika: Położenie przełącznika: 0 = Wył. 1 = Prędkość obrotowa silnika 720 obr/min, ~ 70 l/min 2 = Prędkość obrotowa silnika 1450 obr/min, ~ 140 l/min Schemat obwodowy przełączania biegunów (opcja) HYDAC FILTER SYSTEMS GMBH pl Strona 23 / 40

24 Sterowanie agregatem FCM przez wskaźnik zabrudzenia (opcja) Sterowanie agregatem FCM przez wskaźnik zabrudzenia (opcja) Specjalne wykonanie "Wyłączenie silnika" przez wskaźnik zabrudzenia pozwala na niekontrolowaną pracę zabrudzenia filtra. Jeżeli wartość ciśnienia różnicowego nad wkładem filtracyjnym przekracza 2 bar, wskaźnik zabrudzenia wyłącza jednostkę silnik-pompa i zapala się lampka "zabrudzony filtr". UWAGA Brakujący przewód neutralny Agregat się nie wyłącza Należy sprawdzić lub zlecić sprawdzenie przed uruchomieniem, czy przewód neutralny znajduje się w gnieździe przyłączeniowym. Przepływomierz (osprzęt) W przypadku pracy z przepływomierzem, należy zwrócić uwagę na odpowiednią instrukcję obsługi. Pistolet do nalewania (osprzęt) W przypadku pracy z pistoletem do nalewania, należy zwrócić uwagę na odpowiednią instrukcję obsługi. HYDAC FILTER SYSTEMS GMBH pl Strona 24 / 40

25 Włączenie agregatu FCM Włączenie agregatu FCM Włącznik/wyłącznik agregatu posiada wyłącznik ochronny silnika. Kontroluje on stale prąd nominalny i wyłącza agregat przy przeciążeniu. Po włączeniu silnika należy kontrolować ssanie poprzez przezroczysty wąż ssawny. max. 5 min Jeśli po maks. 5 minutach agregat nie tłoczy jeszcze medium należy napełnić pompę. Agregat napełniać przy pomocy węża ssawnego, przy wyłączonym silniku. 6 Dzięki specjalnej konstrukcji agregatu odpowietrzanie obudowy filtra normalnie nie jest konieczne. Podczas pracy urządzenia należy zwrócić uwagę na: - agregat filtracyjny, aby rozpoznać niezwłocznie możliwe nieszczelności. - wskaźnik zabrudzenia, aby na czas wymienić wkład filtracyjny. Jeżeli optyczny wskaźnik zabrudzenia znajduje się na czerwonym polu, niezwłocznie wymienić wkład filtracyjny. Przy przekroczeniu maksymalnego ciśnienia pracy zawór przelewowy zabudowany w pompie odprowadza medium na stronę ssawną. To otwarcie zaworu przelewowego jest słyszalne. wybór rodzaju pracy (jako opcja) Jeżeli agregat jest wyposażony w przełączanie (kod typu: FCM xxx F x xxx / FCM xxx G x xxx), można wybrać następujące rodzaje pracy. Przepompowanie z filtracją Przepompowanie bez filtracji HYDAC FILTER SYSTEMS GMBH pl Strona 25 / 40

26 Przeprowadzanie konserwacji Przeprowadzanie konserwacji OSTRZEŻENIE Ciśnienie robocze Niebezpieczeństwo odniesienia obrażeń Przed rozpoczęciem wszystkich prac należy zredukować ciśnienie. NIEBEZPIECZEŃSTWO Porażenie prądem Zagrożenie życia Prace przy wyposażeniu elektrycznym może wykonywać tylko elektryk. Przed przystąpieniem do wszelkich prac należy wyciągnąć wtyczkę sieciową z gniazda. Częstotliwość przeglądów codziennie raz w miesiącu raz w roku kontrola wzrokowa: szczelności i uszkodzeń X Czyszczenie kosza ssawnego X Wymiana wkładu filtracyjnego X HYDAC FILTER SYSTEMS GMBH pl Strona 26 / 40

27 Wymiana wkładu filtracyjnego Wymiana wkładu filtracyjnego UWAGA Nieodpowiedni wkład filtracyjny Ciecz nie jest filtrowana. Stosować wkłady filtracyjne tylko z oznaczeniem -KB na końcu: (na przykład: 1300 R 003 BN4HC /-KB) 2 1 W wykonaniu standardowym agregat posiada optyczny różnicowy wskaźnik zabrudzenia zielony/czerwony (1) i w pokrywie filtra optyczny wskaźnik ciśnieniowy (2). Wykonanie różnicowego wskaźnika zanieczyszczeń (1) / wskaźnika ciśnieniowego (2) zmienia się w zależności od kodowania. HYDAC FILTER SYSTEMS GMBH pl Strona 27 / 40

28 Wymiana wkładu filtracyjnego Przeprowadzenie wymiany wkładu filtracyjnego 1. Wyłączyć agregat. Wyciągnąć wtyczkę. 2. Należy zredukować ciśnienie w obudowie filtra. Do tego wykręcić śrubę odpowietrzającą (1) w pokrywie filtra. Resztka oleju odprowadzana jest do odpowiedniego zbiornika przez zawór kulowy spustowy (2). 3. Poluzować 4 śruby w pokrywie w kierunku przeciwnym do wskazówek zegara. 4. Opóścić śruby na dół i je nacisnąć dalej aż do obudowy filtra. Poprzez to pokrywa zostnie wyciśnięta z obudowy filtra. HYDAC FILTER SYSTEMS GMBH pl Strona 28 / 40

29 Wymiana wkładu filtracyjnego 5. Zdjąć pokrywę i usunąć wkład filtracyjny. 6. Należy wyczyścić: wnętrze głowicy filtra z dużych zanieczyszczeń powierzchnie uszczelniające głowicy filtra i pokrywę. 6. W celu łatwiejszego montażu wkładu filtracyjnego zwilżyć pierścień uszczelniający o przekroju okrągłym medium roboczym. HYDAC FILTER SYSTEMS GMBH pl Strona 29 / 40

30 Wymiana wkładu filtracyjnego 7. Nowy wkład filtracyjny wcisnąć w dół do obudowy filtra, lekko obracając. Nie używać do tego żadnych narzędzi udarowych. 8. Sprawdzić O-ring w pokrywie, czy nie jest uszkodzony w razie potrzeby go wymienić. O-Ring w pokrywie pkryć delikatnie medium. 9. Nałożyć pokrywę. Należy przy tym zwrócić uwagę na O-Ring w pokrywie filtra. Nie może być uszkodzony. 10. Podnieść 4 śruby do góry i przekręcić śruby w kierunku wskazówek zegara krzyżując równocześnie. HYDAC FILTER SYSTEMS GMBH pl Strona 30 / 40

31 Wymiana wkładu filtracyjnego 11. Zamknąć zawór spustowy. 12. Podłączyć wtyczkę sieciową. Włączyć agregat. 13. Sprawdzić agregat pod względem ewentualnych nieszczelności. 14. Agregat jest gotowy do pracy. HYDAC FILTER SYSTEMS GMBH pl Strona 31 / 40

32 Czyszczenie kosza ssawnego Czyszczenie kosza ssawnego UWAGA Praca bez kosza ssawnego Pompa jest zniszczona Praca FCM bez kosza ssawnego jest niedopuszczalna. Kosz ssawny należy czyścić regularnie. W celu ochrony pompy przed dużymi cząsteczkami zanieczyszczeń i innymi ciałami obcymi, przed wlotem pompy należy umieścić kosz ssawny. Kosz ssawny musi być czyszczony w regularnych odstępach czasu, np. poprzez wymycie rozpuszczalnikiem lub przedmuchanie sprężonym powietrzem. 1. Odkręcić śrubę (1) kluczem płaskim (rozwartość klucza 50 mm) w kierunku przeciwnym do wskazówek zegara. 2. Wyciągnąć kosz ssawny (2) i wyczyścić. 3. Sprawdzić kosz ssawny (2) i pierścień uszczelniający przy śrubie, czy nie są uszkodzone, w razie potrzeby wymienić. 4. Umieścić kosz ssawny (2). 5. Przykręcić śrubę ręcznie w kierunku wskazówek zegara i dociągnąć kluczem płaskim (rozwartość klucza 50 mm). 6. Po uruchomieniu sprawdzić, czy w koszu nie ma przecieków. Zasysanie powietrza prowadzi do głośnego hałasu i uszkodzeń pompy. 2 1 HYDAC FILTER SYSTEMS GMBH pl Strona 32 / 40

33 Utylizacja FCM Utylizacja FCM Opróżniony agregat należy zutylizować zgodnie z przepisami dotyczącymi ochrony środowiska po wykonaniu demontażu i posortowaniu wszystkich komponentów. Błędy i usuwanie błędów Błąd Przyczyna(y) środki zaradcze Ciśnienie różnicowe > 2 bar Brak przepływu Brak pracy Głośna praca pompy Medium bardzo zanieczyszczone Zdolność pochłaniania zanieczyszczeń przez wkład filtracyjny osiągnięta. Lepkość za wysoka Pompa tłoczy w złym kierunku Wąż ssawny jest ponad medium Brak podłączenia elektrycznego Zadziałanie zaworu przelewowego zablokowany kosz ssawny Wymienć wkład filtracyjny Wymienć wkład filtracyjny Podgrzać medium Sprawdzić kierunek obrotów silnika i ewent. zamienić fazy. Wąż ssawny zanurzyć wystarczająco w medium. Sprawdzić przyłącza elektryczne, jak wtyczka, kabel i gniazdo. Ciśnienie pracy przekracza Maximum Wyczyścić kosz ssawny HYDAC FILTER SYSTEMS GMBH pl Strona 33 / 40

34 Lista części zamiennych Lista części zamiennych Oznaczenie Nr artykułu 1300 wkład filtracyjny 3 µm 2B R 003 BN4HC-/KB NBR wkład filtracyjny 3 µm 2B R 003 BN4HC-/-V-KB FPM wkład filtracyjny 5 µm 2B R 005 BN4HC-/KB NBR wkład filtracyjny 5 µm 2B R 005 BN4HC-/-V-KB FPM wkład filtracyjny 10 µm 2B R 010 BN4HC-/KB NBR wkład filtracyjny 10 µm 2B R 010 BN4HC-/-V-KB FPM wkład filtracyjny 20 µm 2B R 020 BN4HC-/KB NBR wkład filtracyjny 20 µm 2B R 020 BN4HC-/-V-KB FPM wkład filtracyjny 40 µm 2A R 040 AM/-KB NBR wkład filtracyjny 10 µm 2BA R 010 BN4AM/-KB NBR wkład filtracyjny 3 µm 2BA R 003 BN4AM/-KB NBR wkład filtracyjny 3 µm 3B R 003 BN4HC-/KB NBR wkład filtracyjny 3 µm 3B R 003 BN4HC-/-V-KB FPM wkład filtracyjny 5 µm 3B R 005 BN4HC-/KB NBR wkład filtracyjny 5 µm 3B R 005 BN4HC-/-V-KB FPM wkład filtracyjny 10 µm 3B R 010 BN4HC-/KB NBR wkład filtracyjny 10 µm 3B R 010 BN4HC-/-V-KB FPM wkład filtracyjny 20 µm 3B R 020 BN4HC-/KB NBR wkład filtracyjny 20 µm 3B R 020 BN4HC-/-V-KB FPM wkład filtracyjny 40 µm 3A R 040 AM/-KB NBR wkład filtracyjny 3 µm 3BA R 003 BN4AM/-KB NBR Manometr NG Wskaźnik ciśnienia różnicowego VM 2 B Wąż ciśnieniowy L = 4 m z lancą NBR Wąż ciśnieniowy L = 5 m z lancą NBR Wąż ciśnieniowy L = 10 m z lancą NBR Wąż ciśnieniowy L = 18 m z lancą NBR Wąż ciśnieniowy L = 4 m bez szybkozłącza HYDAC FILTER SYSTEMS GMBH pl Strona 34 / 40

35 Lista części zamiennych Oznaczenie Nr artykułu Wąż ciśnieniowy L = 5 m bez szybkozłącza Wąż ssawny L = 2,5 m z lancą PVC/ NBR Wąż ssawny L = 5 m z lancą PVC/ NBR Wąż ssawny L = 5 m z szybkozłączem PVC /NBR Wąż ssawny L = 3 m z szybkozłączem PVC /NBR Silnik elektr. do FCM-060- L/F Silnik elektr. do FCM-060- L/F Silnik elektr. do FCM-100- L/F 400V-50Hz-3Ph V-50Hz-1Ph V-50Hz-3Ph Pompa łopatkowa Pompa łopatkowa FCM-060-L/F, 2/2.1/P/90/40/RV6 FCM-100-L/F, 3/3.0/P/100/ 70/RV Kpl. naprawczy do pompy łopatkowej Kpl. naprawczy do pompy łopatkowej (M)FZP-2/2.1 NBR (M)FZP-3/3.0 NBR Agregat z pompą zębatą KF40RF1 do FCM 060 /400V Agregat z pompą zębatą KF63RF1 do FCM 100 /400V Kosz ssawny, kpl Wkład kosza ssawnego 250 µm Pierścień uszczelniający do kosza ssawnego *) na zapytanie HYDAC FILTER SYSTEMS GMBH pl Strona 35 / 40

36 Dane techniczne Dane techniczne FCM 060 FCM 100 Maksymalna wielkości przepływu 60 l/min 100 l/min Pompa Pompa łopatkowa Pompa zębata Maksymalne ciśnienie robocze Zakres lepkości pompa łopatkowa Zakres lepkości pompa zębata 6 bar 10 bar mm²/s mm²/s mm²/s mm²/s Temperatura medium C C Temperatura otoczenia C C Materiał uszczelniający NBR / FKM NBR / FKM Pobór mocy pompa łopatkowa Pobór mocy pompa łopatkowa 1,5 kw 2,2 kw 2,2 kw 3,0 kw Rodzaj ochrony IP 55 IP 55 Długość kabla elektrycznego 6 m 6 m Przyłącza hydrauliczne IN 1 ½ OUT M 36x2 IN 1 ½ OUT M 36x2 Długość węża ssawnego 3 m 3 m Długość węż ciśnieniowego 4 m 4 m Masa ~ 135 kg ~ 145 kg HYDAC FILTER SYSTEMS GMBH pl Strona 36 / 40

37 Kodowanie Kodowanie Produkt FCM = FluidCleaner Mobil Wydajność 060 = 60 l/min 100 = 100 l/min Wersja L F K G = Pompa łopatkowa bez przełączania = Pompa łopatkowa z przełączaniem = Pompa zębata bez przełączania = Pompa zębata z przełączaniem Napięcie podłączenia M* = 230 V / 50 Hz (1 Ph + PE) N S X = 400 V / 50 Hz (3 Ph + PE) = 500 V / 50 Hz (3 Ph + PE) = Inne napięcie FCM L - N - 3B03 - B /- S5D5-V Wielkość i rodzaj filtra (szczegóły patrz tabela na stronie 38) 2 = Wielkość filtra = Wielkość filtra 2600 Wskaźnik zabrudzenia B = Optyczny wskaźnik ciśnienia różnicowego C = Wersja specjalna wskaźnik różnicowy elektryczny (VM 2 C.0) z automatycznym wyłączaniem silnika przy zabrudzeniu filtra Dane uzupełniające - = Seria S5 = Wąż ssawny 5 m z lancą D5 = Wąż ciśnieniowy 5 m z lancą V = Materiał uszczelniający FKM (FPM, Viton ) SK = Wąż ssawny z przyłączem gwintowym DK = Wąż ciśnieniowy z przyłączem gwintowym *) tylko dla wersji FCM 060 (1,5 kw) HYDAC FILTER SYSTEMS GMBH pl Strona 37 / 40

38 Kodowanie Kodowanie wielkości i rodzaju filtra Wielkość filtra Dokładność filtracji Kodowanie Typ wkładu filtracyjnego 2 3 μm 2B R 003 BN4HC 2 5 μm 2B R 005 BN4HC 2 10 μm 2B R 010 BN4HC 2 20 μm 2B R 020 BN4HC 2 40 μm 2A R 040 AM 2 10 μm 2A R 010 BN4AM 2 3 μm 2A R 003 BN4AM 3 3 μm 3B R 003 BN4HC 3 5 μm 3B R 005 BN4HC 3 10 μm 3B R 010 BN4HC 3 20 μm 3B R 020 BN4HC 3 40 μm 3A R 040 AM 3 3 μm 3A R 003 BN4AM HYDAC FILTER SYSTEMS GMBH pl Strona 38 / 40

39 Deklaracja zgodności CE Deklaracja zgodności CE HYDAC FILTER SYSTEMS GMBH Postfach Sulzbach / Saar Germany Industriegebiet Sulzbach / Saar Germany Telefon: ++49 (0) Internet: Deklaracja zgodności UE Niniejszym oświadczamy, że produkt o poniższym oznaczeniu, ze względu na swoją koncepcję i budowę, jak również wersje wprowadzone przez nas do obrotu, odpowiada wymaganiom dotyczącym bezpieczeństwa i ochrony zdrowia, zgodnie z niżej wymienionymi normami. W przypadku dokonania samowolnych nie uzgodnionych z nami pisemnie zmian w produkcie, niniejsza deklaracja traci swoją ważność. Oznaczenie Typ Nr artykułu Nr seryjny Agregat filtrujący Seria FCM Dyrektywa maszynowa UE 2006/42/EG Dyrektwa UE Sprzęt elektryczny 2006/95/EG Dyrektywa UE Kompatybilność elektromagnetyczna 2004/108/EG Bezpieczeństwo maszyn i urządzeń EN / Dr. Andreas Schunk Data Nazwa (Pełnomocnik ds. CE) Zarząd: Mathias Dieter, Dipl.Kfm. Wolfgang Haering Siedziba spółki: Sulzbach / Saar Sąd rejonowy: Saarbrücken, HRB Nr identyfikacji podatkowej: DE Numer podatkowy: 040/110/50773 HYDAC FILTER SYSTEMS GMBH pl Strona 39 / 40
