1 Oprogramowanie CTM ContaminationTest Modul Instrukcja obsługi Obowiązuje od oprogramowania wersja V 1.10 Polski (Tłumaczenie oryginalnej instrukcji) Dokumentacja nr:

2 Znak handlowy Znak handlowy Zastosowane znaki handlowe innych firm oznaczają wyłącznie produkty tych firm. Copyright 2009 by HYDAC Filter Systems GmbH Wszelkie prawa zastrzeżone Wszelkie prawa zastrzeżone. Kopiowanie lub powielanie tej instrukcji, również w częściach lub w innej formie bez wyraźnej pisemnej zgody firmy HYDAC Filter Systems GmbH jest zabronione. Naruszenie praw autorskich uprawnia do dochodzenia odszkodowania. Wykluczenie odpowiedzialności Poczyniliśmy wszystko, co możliwe, aby zapewnić prawidłowość treści tego dokumentu, jednak nie można wykluczyć błędów. Dlatego nie przejmujemy odpowiedzialności za błędy i braki w tym dokumencie, jak również za wynikłe z tego następstwa. Dane w tej instrukcji są regularnie sprawdzane i konieczne korekty zawarte są w następnych wydaniach. Dziękujemy za propozycje poprawek. Zastrzega się możliwość zmian technicznych. Zmiany w treści tej instrukcji zastrzegamy sobie bez ogłaszania. HYDAC Filter Systems GmbH Postfach Sulzbach / Saar Niemcy Pełnomocnicy dokumentacji Günter Harge c/o HYDAC International GmbH, Industriegebiet, Sulzbach / Saar Telefon: ++49 (0) Telefaks: ++49 (0) guenter.harge@hydac.com HYDAC Filter Systems GmbH pl Strona 2/28

3 Treść Treść Znak handlowy...2 Pełnomocnicy dokumentacji...2 Treść...3 Wstęp...4 Wsparcie techniczne...5 Zamiany w produkcie...5 Gwarancja...5 Użytkowanie dokumentacji...6 Wyjaśnienie symboli i wskazówek...6 Oprogramowanie CTM...7 Login / konta użytkownika...8 Zakończenie / wyłączenie oprogramowania CTM-SC...8 Przedstawienie funkcji...9 Okno główne...10 Zarządzanie procesem mycia...11 Menadżer protokołów...13 Przeprowadzanie analizy...15 Napełnianie zbiornika...16 Opróżnianie zbiornika...18 Ręczne sterowanie zaworami (tylko eksperci)...20 Suszenie...22 Okno informacyjne...23 HYDAC Filter Systems GmbH pl Strona 3/28

4 Wstęp Wstęp Dla Państwa, użytkowników naszego produktu, zestawiliśmy w tej dokumentacji najważniejsze wskazówki dla obsługi i konserwacji. Instrukcja ta ułatwi Państwu poznanie produktu i pozwoli wykorzystać optymalnie jego możliwości zastosowania. Dokumentacja ta musi być zawsze dostępna w miejscu stosowania. Należy wziąć pod uwagę, że dane techniki pomiarowej podane w tej dokumentacji odpowiadają okresowi jej wydania. Dlatego możliwe są odstępstwa w danych technicznych, rysunkach i wymiarach. Jeżeli podczas czytania tej instrukcji odkryjecie Państwo błędy lub macie dalsze pytania i wskazówki, prosimy o kontakt na niżej podany adres: HYDAC Filter Systems GmbH Technische Dokumentation Postfach Sulzbach / Saar Niemcy Redakcja cieszy się z Państwa współpracy. Z praktyki dla praktyki" HYDAC Filter Systems GmbH pl Strona 4/28

5 Wstęp Wsparcie techniczne Jeżeli macie Państwo pytania do naszych produktów prosimy skontaktować się z naszym działem technicznym. Przy zgłoszeniu prosimy podać zawsze oznaczenie, nr seryjny i nr artykułu produktu. Fax: ++49 (0) 6897 / filtersystems@hydac.com Zamiany w produkcie Zwracamy uwagę na to, że poprzez zmiany w produkcie (np. dokupienie opcji, itd.) dane w tej instrukcji obsługi w części nie są obowiązujące lub nie są wystarczające. Po zmianach lub naprawach tych części, które wpływają na bezpieczeństwo produktu może być on ponownie używany dopiero po kontroli i dopuszczeniu przez wykwalifikowany personel firmy HYDAC. Dlatego prosimy o informacje o każdej zmianie, którą chcecie Państwo przeprowadzić lub zlecić. Gwarancja Udzielamy gwarancji zgodnie z ogólnymi warunkami sprzedaży i dostaw HYDAC. Znajdziecie je Państwo na stronie HYDAC Filter Systems GmbH pl Strona 5/28

6 Wyjaśnienie symboli i wskazówek Użytkowanie dokumentacji Proszę zwrócić uwagę na to, że opisane możliwości ukierunkowanego dostępu do określonej informacji nie zwalnia Państwa z przeczytania instrukcji przed pierwszym uruchomieniem i później w regularnych odstępach. Co chcę wiedzieć? Przyporządkowuję wybraną informację jakiemuś obszarowi tematycznemu. Gdzie znajdę tą informację? Dokumentacja zawiera na początku spis treści. Z niego wybiaramy odpowiedni rozdział z numerem strony. oznaczenie rozdziału liczba stron data edycji nr dokumentacji z indeksem / nazwa pliku język dokumentacji Nr dokumentacji z indeksem służy do identyfikacji i przy dodatkowym zamówieniu instrukcji. Indeks zwiększa się o jeden przy przerabianiu / zmianie instrukcji. Wyjaśnienie symboli i wskazówek W niniejszej instrukcji obsługi stosowane są następujące symbole i znaki dla oznaczenia niebezpieczeństw i wskazówek. HYDAC Filter Systems GmbH pl Strona 6/28

7 Oprogramowanie CTM NIEBZEPIECZEŃSTWO OSTRZEŻENIE OSTROŻNIE UWAGA NIEBZEPIECZEŃSTWO oznacza sytuacje niebezpieczne, których nieprzestrzeganie może mieć skutki śmiertelne. OSTRZEŻENIE oznacza sytuacje niebezpieczne, których nieprzestrzeganie może skutkować ranami śmiertelnymi. OSTROŻNIE oznacza sytuacje niebezpieczne, których nieprzestrzeganie może skutkować ciężkimi skaleczeniami. UWAGA oznacza zachowanie, którego nieprzestrzeganie może doprowadzić do szkód materialnych. Oprogramowanie CTM Oprogramowanie CTM uruchamiane jest automatycznie po włączeniu i uruchomieniu wewnętrznego komputera CTM-SC. Jeżeli oprogramowanie CTM-SC nie jest uruchamiane automatycznie, to można je uruchomić ręcznie poprze podwójne klikniecie na ikonę CTM-SC na pulpicie. HYDAC Filter Systems GmbH pl Strona 7/28

8 Login / konta użytkownika Login / konta użytkownika Po założeniu kont użytkowników przez ekspertów, każdemu użytkownikowi można przypisać nazwę użytkownika i hasło. Do dyspozycji są dwie grupy użytkowników: Eksperci: Standard: Administrator, pełne uprawnienia do - zakładania nowych kont użytkowników - dostępu do ręcznego sterowania zaworami Ograniczone uprawnienia Zakończenie / wyłączenie oprogramowania CTM-SC Zakończenie pracy oprogramowania CTM SC przez plik => zakończyć. Przechodzicie Państwo do pulpitu systemu operacyjnego komputera. Programy Dokumenty W systemie operacyjnym w menu START wybrać opcję "Zakończ...". Ustawienia Wyszukaj Pomoc Zakończ... Start Proszę wybrać jedną z następujących opcji: Zamknij system Kończy połączenie z serwerem i zamyka system Windows. Proszę sprawdzić, czy wybrano opcję "Zamknij system". Jeżeli jest to konieczne proszę skorygować ustawienie i potwierdzić je przez naciśnięcie przycisku OK. OK Przerwać Pomoc Na monitorze pojawi się na krótką chwilę zgłoszenie no signal, następnie monitor się wyłączy. CTM SC należy wyłączyć wyłącznikiem głównym. HYDAC Filter Systems GmbH pl Strona 8/28

9 Przedstawienie funkcji Przedstawienie funkcji Dane systemu Ciśnienie zasilania, [bar] 3 Zbiornik B1 Ciśnienie zasilania, Poziom [l] Zbiornik B2 Ciśnienie zasilania, Poziom [l] Poz. Oznaczenie 1 Wyświetlanie informacji systemowych 2 Pasek statusu 3 Wybór funkcji 4 Wyświetlanie szczegółów 5 Aktualnie wybrany proces mycia HYDAC Filter Systems GmbH pl Strona 9/28

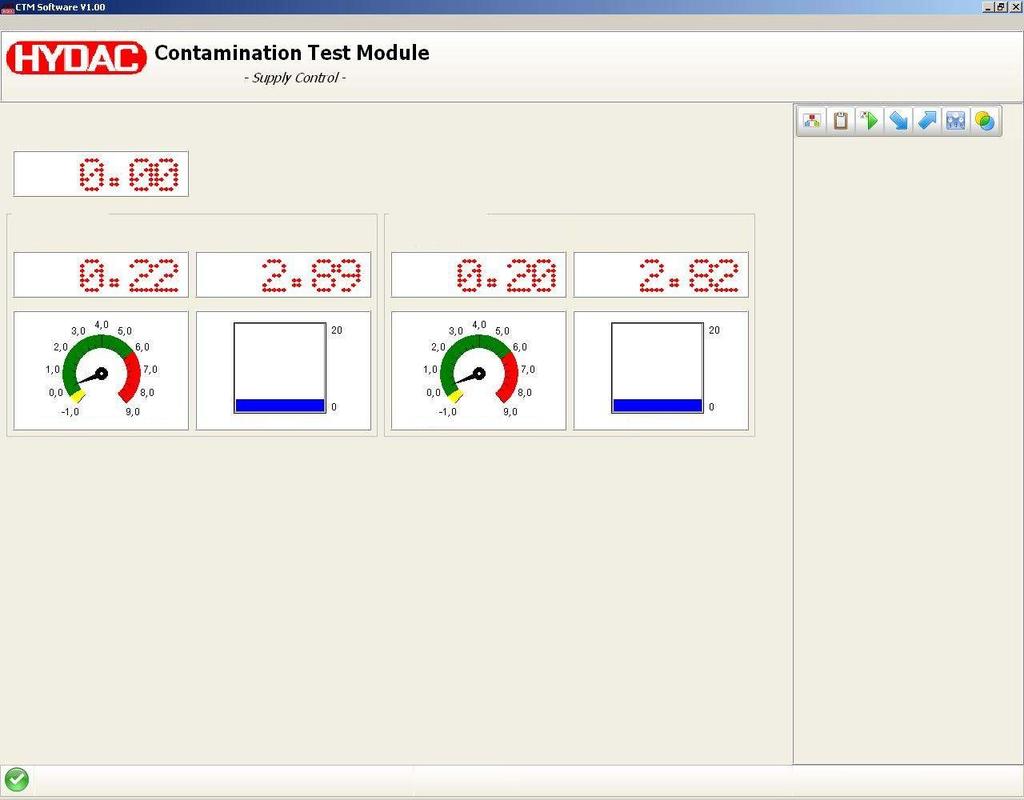

10 Okno główne Okno główne Dane systemu Ciśnienie zasilania, [bar] Zbiornik B1 Zbiornik B2 Ciśnienie zasilania, Poziom [l] Ciśnienie zasilania, [bar] Poziom [l] Po zalogowaniu się macie Państwo do dyspozycji, w zależności od konta użytkownika, następujący wybór: stron a Do wykonania przez: Zarządzanie procesem mycia 11 standard / eksperci Menadżer protokołów 13 standard / eksperci Analiza 15 standard / eksperci Napełnianie zbiornika 16 standard / eksperci Opróżnianie zbiornika 18 standard / eksperci Aktywowanie ręcznego sterowania zaworami 20 ekspert Suszenie 22 standard / eksperci Przez menu "plik -> zakończyć" zamyka się oprogramowanie CTM i powraca do systemu operacyjnego komputera. HYDAC Filter Systems GmbH pl Strona 10/28

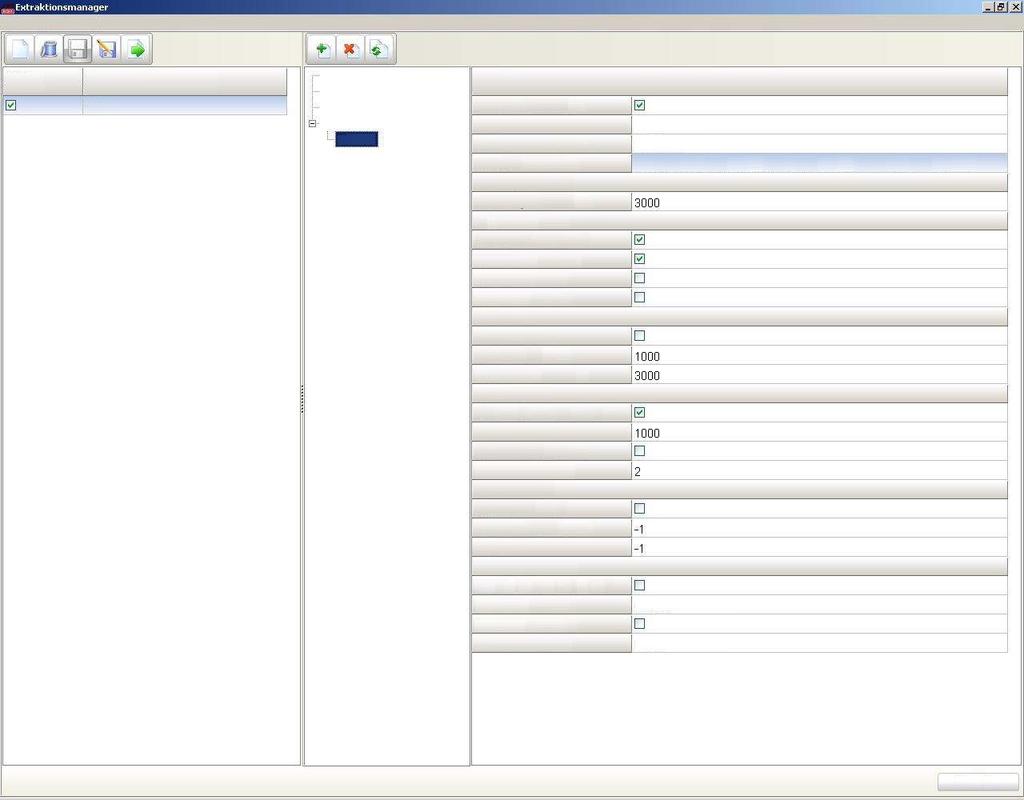

11 Zarządzanie procesem mycia Zarządzanie procesem mycia Okno Mycie Krok aktywne Nazwa Default (1) (3) Informacje ogólne Komponenty Membrana Przeprowadzić następny Mycie Nazwa Nazwa Opis Oznaczenie 1 Nazwa pliku z danymi C:/ (2) Mycie Sprężone powietrze [mbar] Wybór Automatyczne mycie Wyjście A aktywne wyjście B aktywne Wyjście C aktywne Pulsacja Pulsacja aktywna Czas włączony [msek] Czas wyłączony [msek] Zakończenie następnego kroku Zakończenie nastepnego Pojemność (ml) Zakończenie następnego Czas [sek] Ultradźwięk Ultradźwięk aktywny Min. pojemność [ml] Czas [sek] Raporty Pokazać raport przed Tekst informacyjny Pokazać raport po Tekst informacyjny Zakończyć Ikona Oznaczenie Tworzenie nowego procesu mycia Usunąć proces mycia Zapamiętać proces mycia Proces mycia zapamiętać jako Eksportować proces mycia Dodać następny krok do procesu mycia Usunąć następny krok w procesie mycia Na nowo przyporządkować następny krok w procesie mycia HYDAC Filter Systems GmbH pl Strona 11/28

12 Zarządzanie procesem mycia Okno Mycie Krok aktywny Nazwa Default (1) (3) Informacje ogólne Komponenty Membrana Przeprowadzić następny Mycie Nazwa Nazwa Opis Oznaczenie 1 Nazwa pliku z danymi C:/ (2) Mycie Sprężone powietrze [mbar] Wybór Automatyczne mycie Wyjście A aktywne wyjście B aktywne Wyjście C aktywne Pulsacja Pulsacja aktywna Czas włączony [msek] Czas wyłączony [msek] Zakończenie następnego kroku Zakończenie nastepnego Pojemność (ml) Zakończenie następnego Czas [sek] Ultradźwięk Ultradźwięk aktywny Min. pojemność [ml] Czas [sek] Raporty Pokazać raport przed Tekst informacyjny Pokazać raport po Tekst informacyjny Zakończyć (1) Tutaj zobaczycie wszystkie zapamiętane procesy mycia. Należy aktywować mycie przez kliknięcie na wybór. Ten wybór ładowany jest automatycznie przy starcie mycia. Aktualnie wybrany proces mycia wyświetlany jest w oknie głównym po prawej stronie na pasku statusu. (2) Tutaj znajdują się ogólne informacje do wybranego procesu mycia. (3) W tym punkcie znajdują się wszystkie parametry procesu mycia. Aby założyć nowy proces mycia należy podać następujące dane: - Nazwa procesu mycia: - Komponenty: - Nazwa - Grupa - Numer Możecie Państwo dodawać następne pojedyncze kroki. Każdy kolejny pojedynczy krok można opatrzyć parametrami. Dzięki temu możliwe jest zbudowanie procedury mycia krok po kroku. Menedżer procesów mycia zamyka się przyciskiem "Zakończyć". HYDAC Filter Systems GmbH pl Strona 12/28

13 Menadżer protokołów Menadżer protokołów Okno Protokół Protokół 1* Protokół 2 Protokół 3 Protokół 4 Protokół 5 Informacje ogólne Sporządzone przez Data Czas Oprogramowanie Klient Nazwa Zlecenie Opis Mycie Nazwa pliku Komponenty Klient 1 Komponenty 1 Grupa Grupa 1 Numer Protokół Tekst Załącznik Numer 1 Zakończyć Ikona Do wykonania przez: Sporządzić nowy protokół Usunąć protokół Zapamiętać protokół Zapamiętać protokół jako Eksportować protokół Załącznik ekspert ekspert ekspert ekspert ekspert ekspert Wyświetlanie mycia ekspert Do każdego procesu mycia można sporządzić tutaj protokół. Protokół zawiera ogólne informacje, jak np. sporządzony przez, data, informacje o kliencie, powiązania do przeprowadzonych procedur mycia, wolny tekst protokołu jak również funkcję do załączania dowolnych plików różnych formatów. HYDAC Filter Systems GmbH pl Strona 13/28

14 Menadżer protokołów Wszystkie te informacje i pliki są razem zebrane i zapamiętane w archiwum (plik CPF). Ten plik CPF można otworzyć ponownie w każdym momencie w menedżerze protokołów. Nie zmieniane wpisy oznaczane są symbolem *. Wszystkie szczegóły protokołu można eksportować, aby opracowywać je w innych programach. HYDAC Filter Systems GmbH pl Strona 14/28

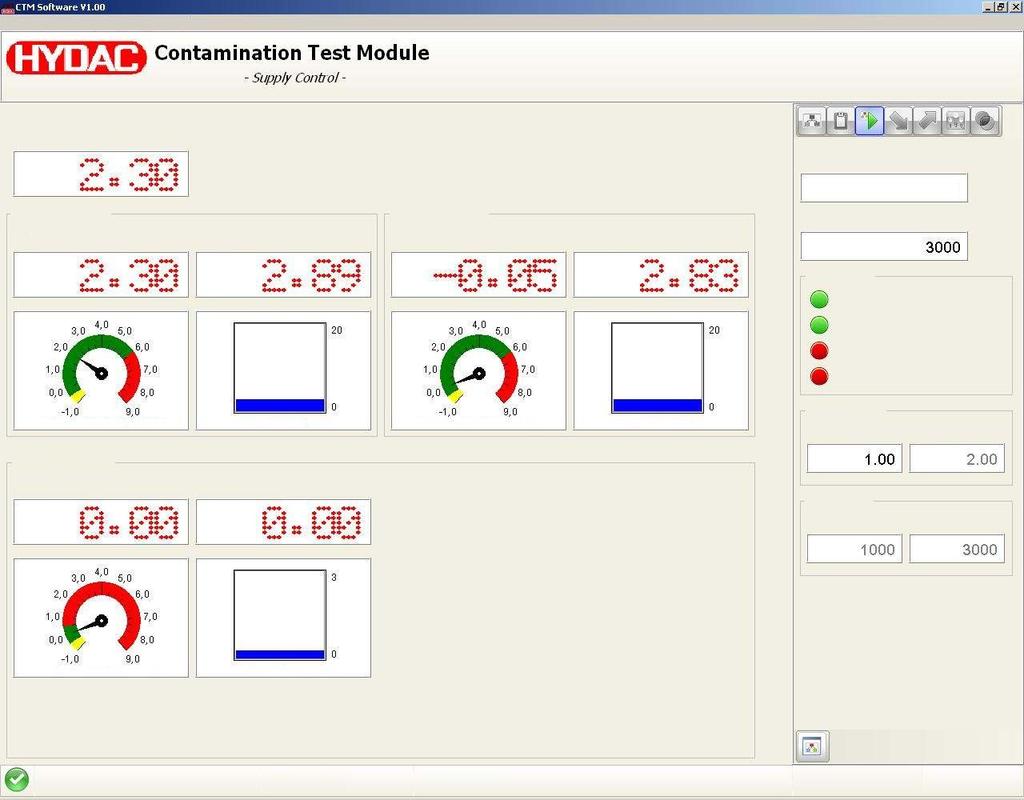

15 Przeprowadzanie analizy Przeprowadzanie analizy Dane Mycie Ustawienia Serwis Informacje Dane systemu Ciśnienie zasilania, [bar] Krok 1/1 Krok 1 Zbiornik B1 Zbiornik B2 Zasilanie sprężonym Ciśnienie zasilania, [bar] Poziom [l] Ciśnienie zasilania, [bar] Poziom [l] Wybór Automatyczne mycie Wyjście A Wyjście B Wyjście C Ciśnienie zasilania, Poziom [l] Ciśnienie zasilania, Poziom [l] Wartości pomiaru Przepływ [l/min] Pojemność [l] Zakończenie następnego Pojemność [l] Pulsacja Czas włączony [ k] Czas [sek] Czas wyłączony [ k] Przepływ [l/min] Pojemność [l] Inicjalizacja pozostały czas: 113 sek. Szyba jest otwarta! Aktywne mycie: Default Przez naciśnięcie przycisku zwolnione są ustawione dane następnego kroku mycia w PC i wytwarza się próżnia do odessania cieczy z wanny komory analitycznej. Dalsze sterowanie procesem mycia odbywa się przez przycisk nożny. Poszczególne kroki procesu mycia opracowywane są po kolei. Pomiędzy krokami procesu mycia program zatrzymuje się i żąda potwierdzenia. Koniec procesu mycia pokazany jest poprzez pojawienie się okna protokołu. Przednia szyba komory analitycznej musi być zamknięta przed naciśnięciem przycisku i podczas całego procesu mycia. Pozycja ta kontrolowana jest przez mikrowyłącznik. HYDAC Filter Systems GmbH pl Strona 15/28

16 Napełnianie zbiornika Napełnianie zbiornika Po naciśnięciu przycisku, przechodzi się do menu napełnianie. Dane Mycie Ustawienia Serwis Informacje Dane systemu Ciśnienie zasilania, [bar] Zbiornik B1 Ciśnienie zasilania, Poziom [l] Zbiornik B2 Ciśnienie zasilania, [bar] Poziom [l] Ciśnienie zasilania, Poziom [l] Ciśnienie zasilania, Poziom [l] Wartości pomiaru Przepływ [l/min] Pojemność [l] Przepływ [l/min] Pojemność [l] R Wąż do napełniania, zakończony szybkozłączem, należy wcisnąć na przyłącze "R" przy panelu przyłączeniowym. Drugi koniec węża włożyć do zbiornika z cieczą myjącą. Należy uważać, aby oprogramowanie stale kontrolowało poziom cieczy i wyłączało napełnianie po osiągnięciu maksimum. Przepełnienie urządzenia nie jest możliwe. Należy nacisnąć przycisk, aby rozpocząć napełnianie CTM-SC. HYDAC Filter Systems GmbH pl Strona 16/28

17 Napełnianie zbiornika Proces napełniania kończy się poprzez: - osiągnięcie maksymalnego poziomu cieczy w zbiornikach. - ręczne przerwanie przez użytkownika. Kliknąć na przycisk. HYDAC Filter Systems GmbH pl Strona 17/28

18 Opróżnianie zbiornika Opróżnianie zbiornika Po naciśnięciu przycisku, przechodzi się do menu opróżnianie. Dane Mycie Ustawienia Serwis Informacje Dane systemu Ciśnienie zasilania, [bar] Zbiornik B1 Zbiornik B2 Ciśnienie zasilania, Poziom [l] Ciśnienie zasilania, [bar] Poziom [l] Ciśnienie zasilania, Poziom [l] Ciśnienie zasilania, Poziom [l] Wartości pomiaru Przepływ [l/min] Pojemność [l] Przepływ [l/min] Pojemność [l] Należy przygotować wystarczająco duży zbiornik na zbieranie cieczy myjącej. Wąż spustowy włożyć do zbiornika. Zawór spustowy ustawić w pozycji "opróżnianie". W obu zbiornikach urządzenia CTM- SC znajduje się maksymalnie 20 litrów cieczy myjącej. "opróżnianie" Aby zwolnić opróżnianie urządzenia CTM- SC należy nacisnąć przycisk. W celu opróżnienia należy nacisnąć wyłącznik nożny. Oprogramowanie przełącza HYDAC Filter Systems GmbH pl Strona 18/28

19 Opróżnianie zbiornika automatycznie pomiędzy zbiornikami. Jeżeli cała ciecz myjąca zostanie odessana, należy zamknąć zawór kulowy i zwinąć wąż. Czujnik poziomu w zbiorniku, uwarunkowany zabudową, nie dotyka dna zbiornika, zatem oprogramowanie CTM pokazuje zawsze, że w zbiorniku jest jeszcze 1 l cieczy. Zawór spustowy ustawić w pozycji "praca". "praca" HYDAC Filter Systems GmbH pl Strona 19/28

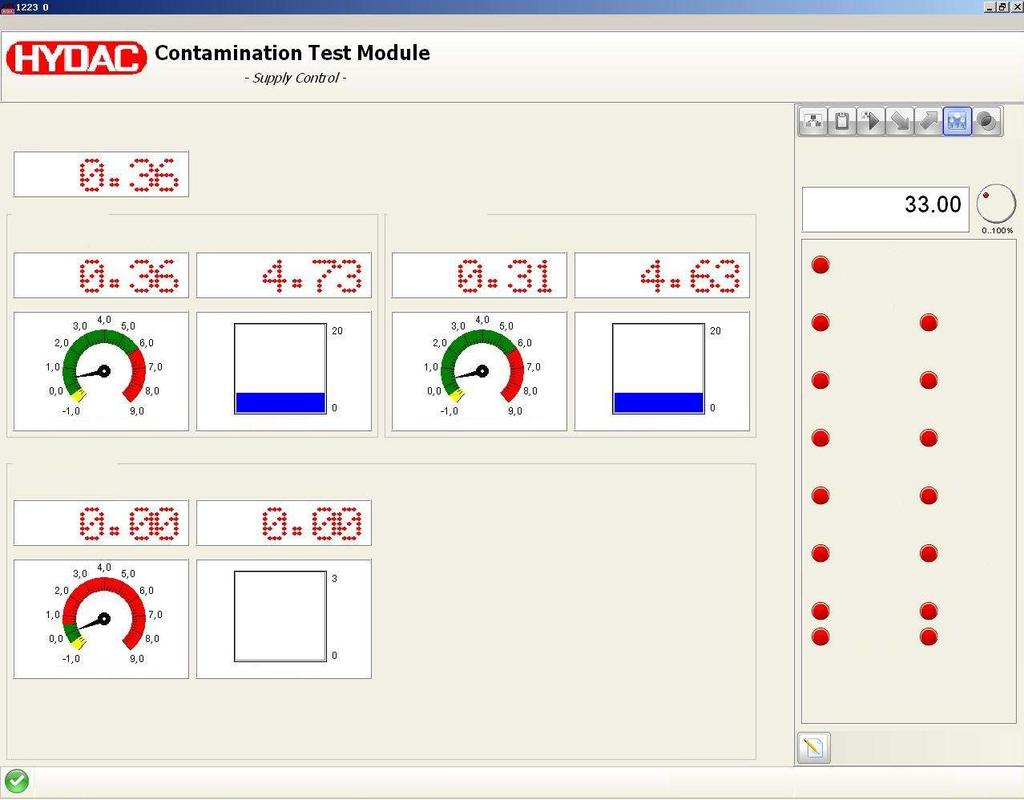

20 Ręczne sterowanie zaworami (tylko eksperci) Ręczne sterowanie zaworami (tylko eksperci) Ręczne sterowanie zaworami służy do celowego sterowania zaworami magnetycznymi w urządzeniu CTM-SC. Ten tryb do analizy błędów może być używany tylko przez serwis HYDAC lub przez wyznaczonych użytkowników przez konto użytkownika "Eksperci". Dane Mycie Ustawienia Serwis Informacje Dane systemu Ciśnienie zasilania, [bar] Ręczne sterowanie Ciśnienie zasilania [%] Zbiornik B1 Ciśnienie zasilania, Poziom [l] Zbiornik B2 Ciśnienie zasilania, [bar] Poziom [l] Zawór Y10 Sprężone powietrze zawór Y30 zawór Y31 Próżnia zawór Y40 zawór Y41 Ciśnienie zasilania, [bar] Poziom, [l] Ciśnienie zasilania, [bar] Poziom [l] Wartości pomiaru Przepływ [l/min] Pojemność [l] Opróżnianie zawór Y50 zawór Y51 Napełnianie zawór Y60 zawór Y61 Odpowietrzanie zawór Y90 zawór Y91 Wyjścia zawór Y81 zawór Y83 zawór Y82 zawór Y84 Przepływ [l/min] Pojemność [l] Aktywne mycie: Default Każdy zawór z listy można zaktywować za pomocą kliknięcia myszką, przy czym: czerwony zawór zamknięty zielony zawór otwarty Potencjometrem można zmieniać procentowe ciśnienie zasilania. W tym celu należy ustawić kursor na potencjometrze, następnie nacisnąć lewy przycisk myszki i przytrzymując obracać aż do uzyskania żądanej wartości. HYDAC Filter Systems GmbH pl Strona 20/28

21 Ręczne sterowanie zaworami (tylko eksperci) Z ręcznego sterowania zaworami wychodzi się poprzez naciśnięcie przycisku. Przed zakończeniem proszę uważać na to, aby ciecz myjąca była całkowicie odessana. HYDAC Filter Systems GmbH pl Strona 21/28

22 Suszenie Suszenie Dane Mycie Ustawienia Serwis Informacje Dane systemu Ciśnienie zasilania, [bar] Wyjście A Zbiornik B1 Ciśnienie zasilania, [bar] Poziom [l] Zbiornik B2 Ciśnienie zasilania, [bar] Poziom [l] Wyjście B Wyjście C Ciśnienie zasilania, [bar] Poziom [l] Ciśnienie zasilania, [bar] Poziom [l] Wartości pomiaru Przepływ [l/min] Pojemność [l] Przepływ [l/min] Pojemność [l] Aktywne mycie: Default Do przedmuchiwania sprężone powietrze nastawione jest na 1 bar. Przed rozpoczęciem suszenia należy wybrać co najmniej jedno wyjście i zwolnić funkcję przyciskiem. Przez naciskanie włącznika nożnego sprężone powietrze prowadzone jest do wybranego przyłącza. Z menu suszenie wychodzi się przez naciśnięcie przycisku. Przed zakończeniem proszę uważać na to, aby ciecz myjąca była całkowicie odessana. HYDAC Filter Systems GmbH pl Strona 22/28

23 Okno informacyjne Okno informacyjne Wersja: V 1.10 Oprogramow xxx i Copyright by HYDAC Filter Systems GmbH Filtersystems_support@hydac.com System operacyjny: Dostępna realna pamięć: Windows XP xxx W oknie informacyjnym oprogramowania CTM znajdziecie Państwo informacje dotyczące: - Wersja oprogramowania - Oprogramowanie sprzętowe wersja CTM-SC - Adresy mailowe w przypadku pytań lub zainteresowania tym oprogramowaniem - HYDAC Homepage HYDAC Filter Systems GmbH pl Strona 23/28
