FNA 045 Ciśnienie robocze do 7 bar Nominalne natężenie przepływu 45 l/min

Wielkość: px
Rozpocząć pokaz od strony:

Download "FNA 045 Ciśnienie robocze do 7 bar Nominalne natężenie przepływu 45 l/min"

Transkrypt

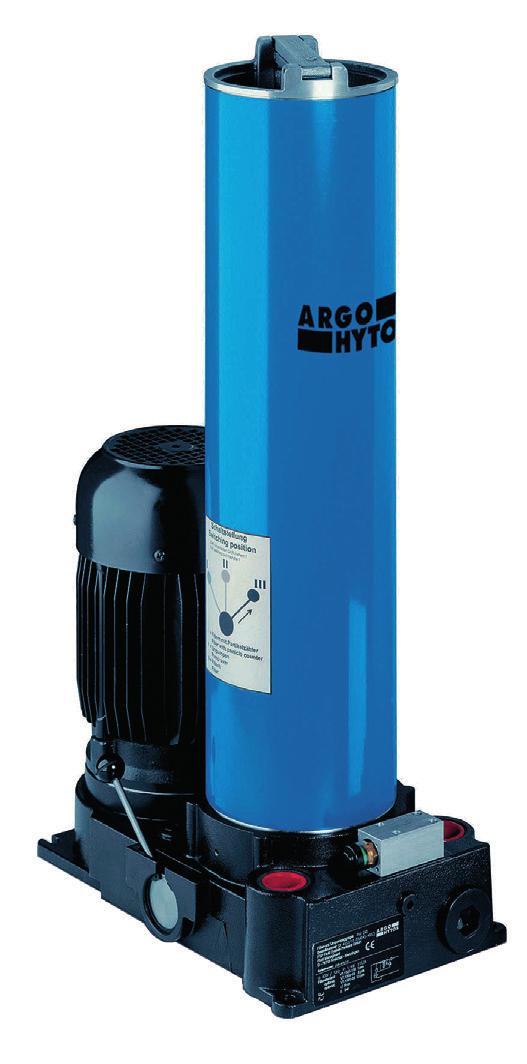

1 Bocznikowy agregat filtracyjny FNA 045 Ciśnienie robocze do 7 bar Nominalne natężenie przepływu 45 l/min Informacje podstawowe Zastosowanie Filtracja oleju w prasach, wtryskarkach, maszynach mobilnych i innych układach hydraulicznych oraz w układach smarowania. W wersji z wkładem odwadniającym możliwe jest usuwanie wody z oleju. Urządzenie może pracować jako samodzielny bocznikowy agregat filtracyjny lub w kombinacji z chłodnicą. Agregat pracuje niezależnie dlatego możliwe jest oczyszczanie oleju nawet w momencie gdy cała maszyna jest wyłączona. Główne funkcje Ochrona przed przedwczesnym zużyciem komponentów: Wkłady filtracyjne wykonane w technologi EXAPOR MAX 2 gwarantują uzyskanie optymalnej klasy czystości oleju. Wielowarstwowy materiał zapewnia dużą chłonność wkładu, niewielkie spadki ciśnienia i wydłużoną żywotność. Ochrona przed uszkodzeniem: Ciągła filtracja bocznikowa pozwala uzyskać najwyższe klasy czystości medium roboczego. Dzięki temu możliwe jest wydłużenie odstępów pomiędzy kolejnymi serwisami oraz wymianą oleju. Awarie podzespołów spowodowane zanieczyszczeniem płynu zostają zmniejszone do minimum. Szczególne cechy konstrukcyjne Bocznikowy agregat filtracyjny FNA 045 Zwarta i szczelna zabudowa: Agregat filtracyjny wyróżnia się zwartą budową. Bezpośredniepołączenie ze sobą poszczególnych podzespołów (bez zbędnych przewowód czy elementów złącznych) minimalizujeryzyko jakichkolwiek awarii czy wycieków oleju. Urządzeniecharakteryzuje się niskim poziomem hałasu oraz niewielkim poborem mocy. Dzięki niezwykle dużej chłonności wkładów koszty utrzymania agregatu są niewielkie. Zawór przelewowy: Zawór przelewowy zabudowany wewnątrz korpusu zabezpiecza agregat przed przeciążeniem. Zawór zatrzymujący zanieczyszczenia. Dzięki kierunkowi przepływu oleju od środka na zewnątrz i zaworowi wbudowanemu w dolnej części wkładu możliwe jest usunięcie wszystkich zanieczyszczeń zgromadzonych w filtrze. Zamknięcie zaworu i usunięcie całego brudu następuje podczas wyjmowania wkładu. Dzięki temu obudowa filtra pozostaje czysta i gotowa do natychmiastowej instalacji nowego elementu filtracyjnego. Wymiana wkładu następuje po odkręceniu i usunięciu pokrywy. Wkład jest podwieszony do pokrywy, dzięki czemu jego wymiana odbywa się praktycznie bez zbędnych wycieków i utraty oleju. Konserwacja filtra Zastosowanie wskaźnika zabrudzenia pozwala na określenie odpowiedniego momentu wymiany wkładu filtracyjnego, gwarantując jednocześnie optymalne działanie agregatu Zastrzega się możliwość wprowadzania zmian bez uprzedniego powiadomienia EN/US 1017 Strona 39

2 Materiały Pompa i obudowa filtra: stop aluminium Pokrywa: stop aluminium Uszczelnienia: NBR (FPM na zamówienie) Materiał filtracyjny: EXAPOR MAX 2 - nieorganiczna wielowarstwowa siatka z mikrofibry Opcjonalne akcesoria (dostępne na zamówienie): Wkłady filtra EXAPOR AQUA absorbujące wodę. Elektryczne i/lub optyczne wskaźniki zabrudzenia. Wymiary i dane techniczne wskaźników zabrudzenia - patrz karta katalogowa Parametry Nominalne natężenie przepływu Do 45 l/min dla lepkości ν = 35 mm²/s (patrz Tabela doboru, kolumna 2) Przyłącza Porty gwintowane zgodnie z ISO 228 lub DIN 13. Rozmiary - patrz Tabela doboru, kolumna 9 i 10 Dokładność filtracji 3 µm(c) µm(c) Współczynnik filtracji β zgodnie z ISO (patrz Tabela doboru, kolumna 4, wykres Dx) Chłonność wkładu Wartości w gramach testu pyłowego ISO MTD zgodnie z ISO (patrz Tabela doboru, kolumna 4). Ciecze hydrauliczne Oleje mineralne oraz biodegradowalne płyny (HEES i HETG - patrz Karta informacyjna 00.20) Zakres temperatur cieczy hydraulicznych 0 C C (patrz również Zakres lepkości) Zakres temperatur otoczenia 0 C C Zakres lepkości Silnik elektryczny stopień ochrony IP 55 Maksymalna wysokość ssania 1,5 m Ciśnienie robocze Maks. 7 bar, Zabezpieczenie przed nadmiernym wzrostem ciśnienia dzięki zaworowi przelewowemu. Pozycja robocza Zalecana jest pozycja pionowa, blok pompy na dole Zalecane pojemności filtrowanego zbiornika Od 500 l do 5000 l Praca ciągła min. Praca ciągła maks. Agregaty fitracyjne przeznaczone do zbiorników o mniejszej pojemności - wersja FNA 008, FNA 016 patrz karta katalogowa Krótkotrwale maks. 3 ~ 400 V / 460 V 15 mm²/s 600 mm²/s 800 mm²/s 1 ~ 230 V 15 mm²/s 600 mm²/s 800 mm²/s Strona 40

3 Wykresy Wykresy dla dokładności filtracji Dx Współczynnik dokładności filtracji β w funkcji wielkości cząsteczek x otrzymany w tzw. teście wieloprzejściowym zgodnie z ISO Poniższe skróty oznaczają następujące wartości współczynnika β względem dokładności filtracji: Dla elementów EXAPOR MAX2: 3EN2 = β 3 (c) = 200 EXAPOR MAX 2 5EN2 = β 5 (c) = 200 EXAPOR MAX 2 10EX2 = β 10 (c) = 200 EXAPOR MAX 2 Współczynnik dokładności filtracji β Wielkość cząsteczek x [μm] (dla cząsteczek większych niż podana wielkość x) Skuteczność filtracji [%] W przypadku specjalnych zastosowań dostępne są wkłady o innej dokładności, odbiegającej od wartości podanych na wykresie, dzięki użyciu specjalnie dobranego materiału filtracyjnego. Strona 41

4 Tabela doboru, kolumny 1-8 Oznaczenie agregatu Nominalne natężenie przepływu Dokładność filtracji - patrz wykres Dx Chłonność wkładu Napięcie zasilania silnika elektrycznego Częstotliwość silnika elektrycznego Moc silnika elektrycznego l/min g V Hz kw min FNA * 3EN ~ 230 V 50(60)* 1.1* 1,500 Prędkość sobrotowa silnika przy 50 Hz FNA * 5EN ~ 230 V 50(60)* 1.1* 1,500 FNA * 3EN ~ 400/460 V 50(60)* 1.1* 1,500 FNA * 5EN ~ 400/460 V 50(60)* 1.1* 1,500 * Wartości przedstawione dla napięcia 50 Hz. Przy 60 Hz, wartość wzrasta o ok. 20 %. Oznaczenie agregatu Przyłącze A Wlot oleju Przyłącze B Wylot oleju bar Maksymalne ciśnienie robocze Symbol hydrauliczny Schemat podłączenia elektrycznego Oznaczenie wkładu filtracyjnego Wskaźnik zabrudzenia FNA G1¼ G V opcjonalnie FNA G1¼ G V opcjonalnie FNA G1¼ G , 2 V opcjonalnie FNA G1¼ G , 2 V opcjonalnie Standardowo wszystkie agregaty filtracyjne są dostarczane bez wskaźnika zabrudzenia. W celu sygnalizacji zabrudzenia wkładu dostępne są manometry lub elektryczne przekaźniki ciśnienia. Jeżeli wskaźnik ma być zamontowany w bloku pompy, to przy zamawianiu należy użyć skrótu M po oznaczeniu wskaźnika. Oba produkty będą uwzlędnione na zamówieniu jako oddzielne elementy. Przykład zamówienia: zadziałania 2,0 bar. Agregat filtracyjny FNA wyposażony w optyczny wskaźnik zabrudzenia - ciśnienie Przykład kodowania: FNA / DG M Oznaczenie (podstawowe urządzenie) Wskaźnik zabrudzenia Zamontowany Dobór odpowiedniego wskaźnika zabrudzenia - patrz karta katalogowa Uwagi: Wraz z rosnącą częstotliwością roboczą wzrasta również wydajność agregatu. Agregaty filtracyjne wymienione w tabeli są elementami standardowymi. W przypadku zapotrzebowania na wersje specjalne (np. z wkładem odwadniającym, innym napięciem silnika, innym kolorem malowania), należy skontaktować się z producentem. Strona 42

5 Wymiary Minimalna odległość potrzebna do wymiany wkładu Wskaźnik zabrudzenia wkładu filtracyjnego Minimalna odległość od części ferromagnetycznych: 7 mm Masa ok. 37 kg Pozycje przełącznika: I II = Pompowanie oleju z pominięciem wkładu filtracyjnego = Filtracja Wymiary (mm) Typ A B C D E F G H I J K L M N O FNA 045 G1¼ G Typ P Q R S T U V W FNA Strona 43

6 Symbole Schemat hydrauliczny: 1 P 1 A P 2 B Podłączenie elektryczne: Silnik 3-fazowy Silnik 3-fazowy Silnik 1-fazowy Uziemienie Uziemienie Połączenie w trójkąt Połączenie w gwiazdę Polityka jakości Zarządzanie jakością zgodnie z DIN EN ISO 9001 W celu zapewnienia stałej jakości działania urządzeń i procesów produkcji, wkłady filtracyjne ARGO-HYTOS są poddawane ścisłej kontroli i badaniom zgodnie z następującymi normami ISO: ISO 2941 Kontrola pod kątem ciśnienia rozrywającego ISO 2942 Sprawdzanie jakości wykonania i określenie pierwszego pęcherzyka ISO 2943 Sprawdzanie odporności materiału na działanie cieczy roboczej ISO 3968 Analiza charakterystyki przepływu w zależności od spadku ciśnienia ISO Analiza efektywności filtracji na podstawie testu wieloprzejściowego (multipass test) ISO Określenie wytrzymałości zmęczeniowej na przepływ cieczy o dużej lepkości Regularna kontrola jakości w trakcie procesu produkcji gwarantuje szczelność i wytrzymałość produktów ARGO-HYTOS. Ilustracje mogą różnić się od oryginalnego produktu. ARGO-HYTOS nie ponosi odpowiedzialności za jakiekolwiek niezamierzone błędy w niniejszej karcie katalogowej. Strona 44
