FMM. FluidMonitoring Module. cinstrukcja obsługi i konserwacji. Polski (Tłumaczenie oryginalnej instrukcji) Dokument nr c

Wielkość: px
Rozpocząć pokaz od strony:

Download "FMM. FluidMonitoring Module. cinstrukcja obsługi i konserwacji. Polski (Tłumaczenie oryginalnej instrukcji) Dokument nr c"

Transkrypt

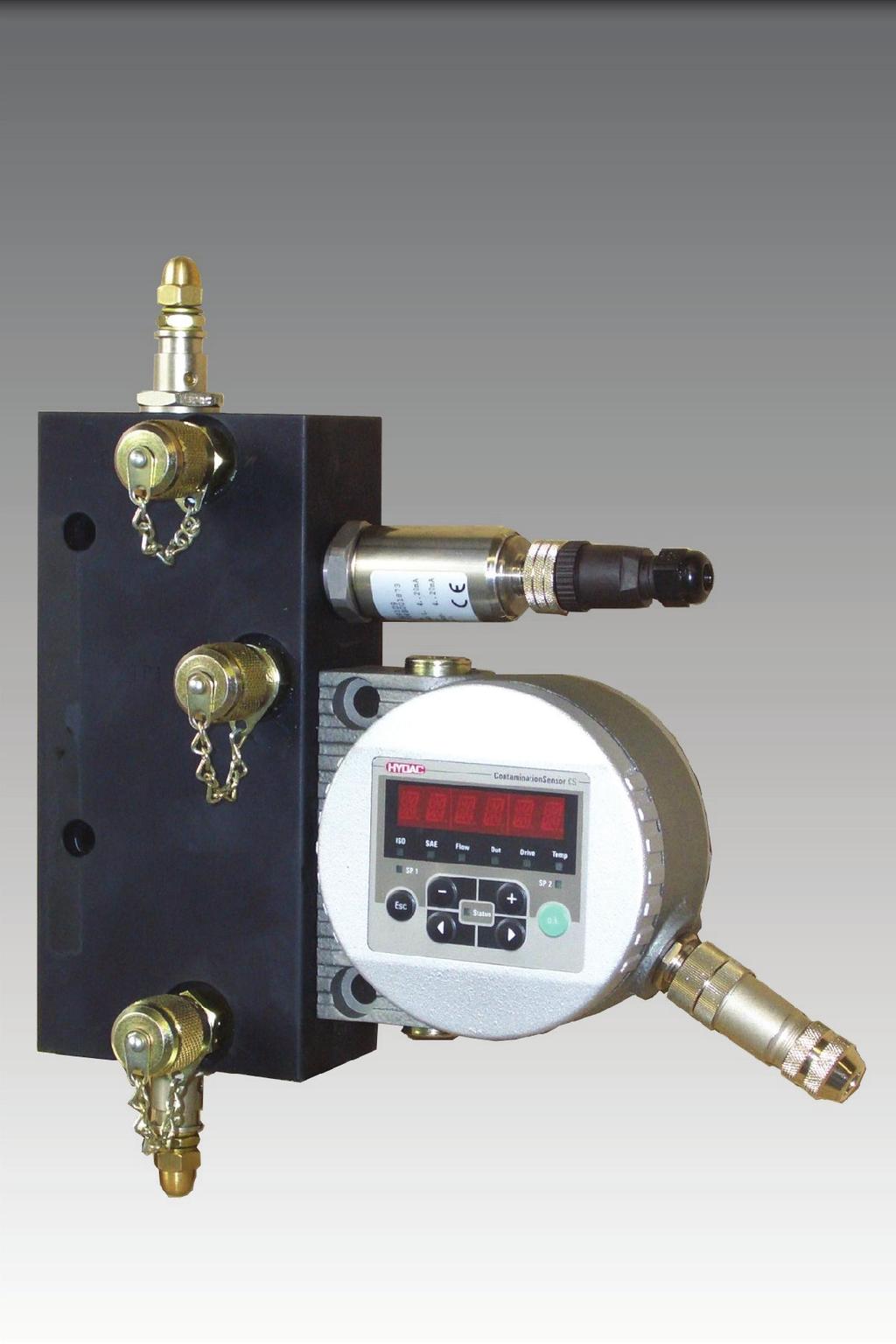

1 FMM FluidMonitoring Module cinstrukcja obsługi i konserwacji Polski (Tłumaczenie oryginalnej instrukcji) Dokument nr c

2 Znak handlowy Znak handlowy Zastosowane znaki handlowe innych firm oznaczają wyłącznie produkty tych firm. Copyright 2009 by HYDAC Filter Systems GmbH Wszelkie prawa zastrzeżone Wszystkie prawa zastrzeżone. Kopiowanie lub powielanie tej instrukcji, również w częściach lub w innej formie bez wyraźnej pisemnej zgody firmy HYDAC Filter System jest zabronione. Naruszenie praw autorskich uprawnia do dochodzenia odszkodowania. Wykluczenie odpowiedzialności Poczyniliśmy wszystko, co możliwe, aby zapewnić prawidłowość treści tego dokumentu, jednak nie mogą zostać wykluczone błędy. Dlatego nie przejmujemy odpowiedzialności za błędy i braki w tym dokumencie, jak również za wynikłe z tego następstwa. Dane w tej instrukcji są regularnie sprawdzane i konieczne korekty zawarte są w następnych wydaniach. Dziękujemy za propozycje poprawek. Zastrzega się możliwość zmian technicznych. Zmiany w treści tej instrukcji zastrzegamy sobie bez ogłaszania. HYDAC Filter Systems GmbH Industriegebiet, Werk Sulzbach / Saar Niemcy Telefon: ++49 (0) 6897 / Fax: ++49 (0) 6897 / HYDAC Filter Systems GmbH pl Strona 2 / 28

3 Spis treści Spis treści Znak handlowy...2 Spis treści...3 Wstęp...5 Wsparcie techniczne...6 Zmiany w produkcie...6 Gwarancja...6 Korzystanie z dokumentacji...7 Ogólne warunki bezpieczeństwa...7 Zobowiązania i odpowiedzialność...8 Symbole i objaśnienie wskazówek...9 Zastosowanie zgodne z przeznaczeniem...9 Zastosowanie niezgodne z przeznaczeniem...9 Nieformalne środki bezpieczeństwa...10 Środki bezpieczeństwa podczas normalnej pracy...10 Zmiany w budowie FMM...10 Szkolenie personelu...11 Naprawa i konserwacja, usuwanie awarii...11 Składowanie FMM...12 Sprawdzanie zakresu dostawy...13 Cechy FMM...14 Wskazówki dotyczące użytkowania...14 Schemat hydrauliczny...15 Części FMM...16 Wymiary...17 Bezstopniowe obracanie wyświetlacza...17 Mechaniczne mocowanie FMM...18 Instalowanie hydrauliczne FMM...19 Połączenie FMM z systemem hydraulicznym...20 Regulacja przepływu...21 Zgłaszanie błędów/ usuwanie błędów...22 Usunięcie FMM z systemu hydraulicznego...23 Usuwanie FMM...23 Części zamienne i dodatki...24 Części zamienne...24 Dodatki...24 HYDAC Filter Systems GmbH pl Strona 3 / 28

4 Spis treści Dane techniczne...25 Obsługa klienta...25 HYDAC Filter Systems GmbH pl Strona 4 / 28

5 Wstęp Wstęp Dla Państwa, użytkowników zbudowanego przez nas produktu, zestawiliśmy w tej dokumentacji najważniejsze wskazówki dla obsługi i konserwacji. Instrukcja ta powinna ułatwić Państwu poznanie produktu i wykorzystać optymalnie jego możliwości zastosowania. Dokumentacja ta musi być zawsze dostępna w miejscu stosowania. Należy wziąć pod uwagę, że dane techniki pomiarowej podane w tej dokumentacji odpowiadają okresowi jej wydania. Dlatego możliwe są odstępstwa w danych technicznych, rysunkach i wymiarach. Jeżeli podczas czytania tej instrukcji zauważycie Państwo błędy lub macie dalsze pytania i wskazówki, prosimy o kontakt na niżej podany adres: HYDAC Filter Systems GmbH Technische Dokumentation Postfach Sulzbach / Saar Niemcy Fax: ++49 (0) 6897 / filtersystems@hydac.com Redakcja cieszy się z Państwa współpracy. Z praktyki dla praktyki". HYDAC Filter Systems GmbH pl Strona 5 / 28

6 Wstęp Wsparcie techniczne Jeżeli macie Państwo pytania do naszych produktów prosimy skontaktować się z naszym działem technicznym. Przy zgłoszeniu prosimy podać zawsze oznaczenie, nr seryjny i nr artykułu produktu. Fax: ++49 (0) 6897 / filtersystems@hydac.com Zmiany w produkcie Zwracamy uwagę na to, że poprzez zmiany w produkcie (np. dokupienie opcji, itd.) dane w tej instrukcji obsługi w części nie są obowiązujące lub nie są wystarczające. Po zmianach lub naprawach tych części, które wpływają na bezpieczeństwo produktu może być on ponownie używany dopiero po kontroli i dopuszczeniu przez wykwalifikowany personel firmy HYDAC. Dlatego prosimy o informacje o każdej zmianie, którą chcecie Państwo przeprowadzić lub zlecić. Gwarancja Udzielamy gwarancji zgodnie z ogólnymi warunkami sprzedaży i dostaw HYDAC. Znajdziecie je Państwo na stronie ð HYDAC Filter Systems GmbH pl Strona 6 / 28

7 Ogólne warunki bezpieczeństwa Korzystanie z dokumentacji Proszę zwrócić uwagę na to, że opisane możliwości ukierunkowanego dostępu do określonej informacji nie zwalniają Państwa z obowiązku dokładnego przeczytania instrukcji przed pierwszym uruchomieniem i później w regularnych odstępach. Co chcę wiedzieć? Przyporządkowuję wybraną informację jakiemuś obszarowi tematycznemu. Gdzie znajdę tą informację? Dokumentacja zawiera na początku spis treści. Z niego wybiaramy odpowiedni rozdział z numerem strony. oznaczenie rozdziału liczba stron data edycji nr dokumentacji z indeksem / nazwa pliku język dokumentacji Dokumentacja z indeksem służy do identyfikacji i przy dodatkowym zamówieniu instrukcji. Indeks zwiększa się o jeden przy przerabianiu / zmianie instrukcji. Ogólne warunki bezpieczeństwa Ta instrukcja obsługi zawiera najważniejsze wskazówki, aby móc posługiwać się urządzeniem FMM. HYDAC Filter Systems GmbH pl Strona 7 / 28

8 Ogólne warunki bezpieczeństwa Zobowiązania i odpowiedzialność Aby bezpiecznie obsługiwać FMM i aby pracowało ono bez awarii, należy przede wszystkim znać podstawowe wskazówki i przepisy bezpieczeństwa. Wszyscy pracownicy, którzy pracują z FMM muszą przestrzegać tej instrukcji obsługi, a w szczególności wskazówek bezpieczeństwa. Ponad to należy przestrzegać obowiązujących reguł i przepisów bezpieczeństwa pracy dla danego obszaru. Opisane tutaj wskazówki bezpieczeństwa ograniczają się do zastosowania FMM. Urządzenie FMM zbudowane jest wg aktualnego stanu techniki oraz obowiązujących reguł bezpieczeństwa. Podczas użytkowania FMM mogą jednak powstać zagrożenia dla użytkowników lub osób trzecich lub też uszkodzenia FMM lub inne straty materialne. Urządzenie FMM należy używać tylko: zgodnie z przeznaczeniem. jeżeli jego stan techniczny jest bez zarzutu i jest on bezpieczny dla personelu. Awarie, które mogą mieć wpływ na bezpieczeństwo, należy niezwłocznie usunąć. Zasadniczo obowiązują nasze Ogólne Warunki Zakupów. Są one do dyspozycji użytkownika najpóźniej od zakończenia zlecenia. Roszczenia z tytułu gwarancji i odpowiedzialności są wykluczone, jeżeli odnoszą się do jednej lub więcej przyczyn: Zastosowanie FMM niezgodne z przeznaczeniem Niewłaściwy montaż, uruchomienie, obsługa i naprawa FMM. Samowolne zmiany w budowie FMM. Niedostateczna kontrola części urządzenia, które ulegają zużyciu. Niewłaściwie przeprowadzone naprawy. HYDAC Filter Systems GmbH pl Strona 8 / 28

9 Ogólne warunki bezpieczeństwa Symbole i objaśnienie wskazówek W niniejszej instrukcji obsługi stosowane są następujące symbole i znaki dla oznaczenia zagrożeń. NIEBEZPIECZEŃSTWO OSTRZEŻENIE OSTROŻNIE UWAGA NIEBEZPIECZEŃSTWO Symbol oznacza sytuacje niebezpieczne, których nieprzestrzeganie może mieć śmiertelne skutki. OSTRZEŻENIE oznacza sytuacje niebezpieczne, których nieprzestrzeganie może skutkować ranami śmiertelnymi. OSTROŻNIE oznacza sytuacje niebezpieczne, których nieprzestrzeganie może skutkować ciężkimi skaleczeniami. UWAGA oznacza zachowanie, którego nieprzestrzeganie może doprowadzić do szkód materialnych. Zastosowanie zgodne z przeznaczeniem FluidControl Unit FMM zostało stworzone w celu kontroli zanieczyszczeń cząstkami stałymi i stopnia nasycenia wodą w systemach hydraulicznych. Dzięki określeniu wielkości i ilości zanieczyszczeń można sprawdzić i udokumentować standardy jakościowe i podjąć konieczne środki do optymalizacji. Wszystkie inne zastosowania są niezgodne z przeznaczeniem i za szkody wynikłe z tego zastosowania producent nie odpowiada. Do prawidłowego stosowania należy także: Przestrzeganie wszystkich wskazówek z instrukcji obsługi. Dotrzymywanie terminów prac inspekcyjnych i konserwacyjnych. Zastosowanie niezgodne z przeznaczeniem Wszystkie inne zastosowania poza podanymi powyżej są zabronione. Przy zastosowaniu niezgodnym z przeznaczeniem mogą powstać niebezpieczeństwa. Zastosowaniami niezgodnymi z przeznaczeniem są np.: Źle podłączone przewód ciśnieniowy i zwrotny do FMM HYDAC Filter Systems GmbH pl Strona 9 / 28

10 Ogólne warunki bezpieczeństwa Nieformalne środki bezpieczeństwa Instrukcję obsługi należy przechowywać zawsze przy urządzeniu pomiarowym. Instrukcję uzupełniają ogólnie obowiązujące jak również miejscowe uregulowania dotyczące bezpieczeństwa pracy i ochrony środowiska, które również należy przestrzegać. Wszystkie wskazówki bezpieczeństwa znajdujące się na FMM muszą być czytelne i aktualizowane. Codziennie należy sprawdzać szczelność węży i części przyłączeniowych (kontrola wzrokowa). Elektryczne wyposażenie FMM musi być również regularnie sprawdzane (comiesięczna kontrola wzrokowa). Wszystkie luźne połączenia i uszkodzone kable jak również węże należy natychmiast wymieniać. OSTRZEŻENIE Systemy hydrauliczne są pod ciśnieniem Obrażenie ciała Przed rozpoczęciem prac w systemie należy zredukować ciśnienie. Środki bezpieczeństwa podczas normalnej pracy FMM należy użytkować tylko wtedy, gdy wszystkie środki zabezpieczające pracują poprawnie. Conajmniej raz dziennie sprawdzić produkt pod wzgledem widocznych uszkodzeń oraz, czy środki zabezpieczające funkcjonują poprawnie. Zmiany w budowie FMM Bez zgody producenta nie można dokonywać żadnych zmian w budowie FMM. Jakakolwiek zmiana w budowie urządzenia wymaga pisemnej zgody firmy HYDAC. Należy niezwłocznie wymienić te części urządzenia, które są uszkodzone lub nie funkcjonują poprawnie. Używać wyłącznie oryginalnych części zamiennych. HYDAC Filter Systems GmbH pl Strona 10 / 28

11 Ogólne warunki bezpieczeństwa Szkolenie personelu Przy FMM może pracować tylko przeszkolony i wyznaczony do tego personel. Należy określić jasno kompetencje personelu. Personel szkolący się może pracować z FMM tylko pod nadzorem doświadczonego personelu. osoby osoby przeszkolone osoby z wykształceniem technicznym wykwalifikowani elektrycy przełożony z odpowiednimi kompetencjami czynność opakowanie transport X X X uruchomienie X X X praca X X X X szukanie awarii X X X usuwanie awarii mechanicznych X X usuwanie awarii elektrycznych X X konserwacja X X X X uruchomienie X wyłączenie z ruchu / magazynowanie X X X X Naprawa i konserwacja, usuwanie awarii Wszystkie prace naprawcze, konserwacyjne i inspekcyjne należy przeprowadzać terminowo. Przy wykonywaniu wszystkich prac naprawczych, inspekcyjnych i konserwacyjnych należy wyłączyć FMM z gniazdka i zabezpieczyć przed nieoczekiwanym ponownym włączeniem. Należy sprawdzać, czy śruby są dokręcone. Po zakończeniu prac naprawczych należy sprawdzić, czy wszystkie urządzenia zabezpieczające przyrząd działają poprawnie. HYDAC Filter Systems GmbH pl Strona 11 / 28

12 Składowanie FMM Składowanie FMM FMM należy składować w miejscu czystym i suchym jeżeli to możliwe w opakowaniu, w którym został dostarczony. Opakowanie należy usunąć dopiero bezpośrednio przed instalacją. Przed składowaniem FMM powinien zostać całkowicie opróżniony (ewentualnie wypłukany za pomocą n-heptanu) by zapobieć zżywiczeniu. Zużyte środki czystości i oleje do przepłukiwania należy odpowiednio stosować i usuwać. HYDAC Filter Systems GmbH pl Strona 12 / 28

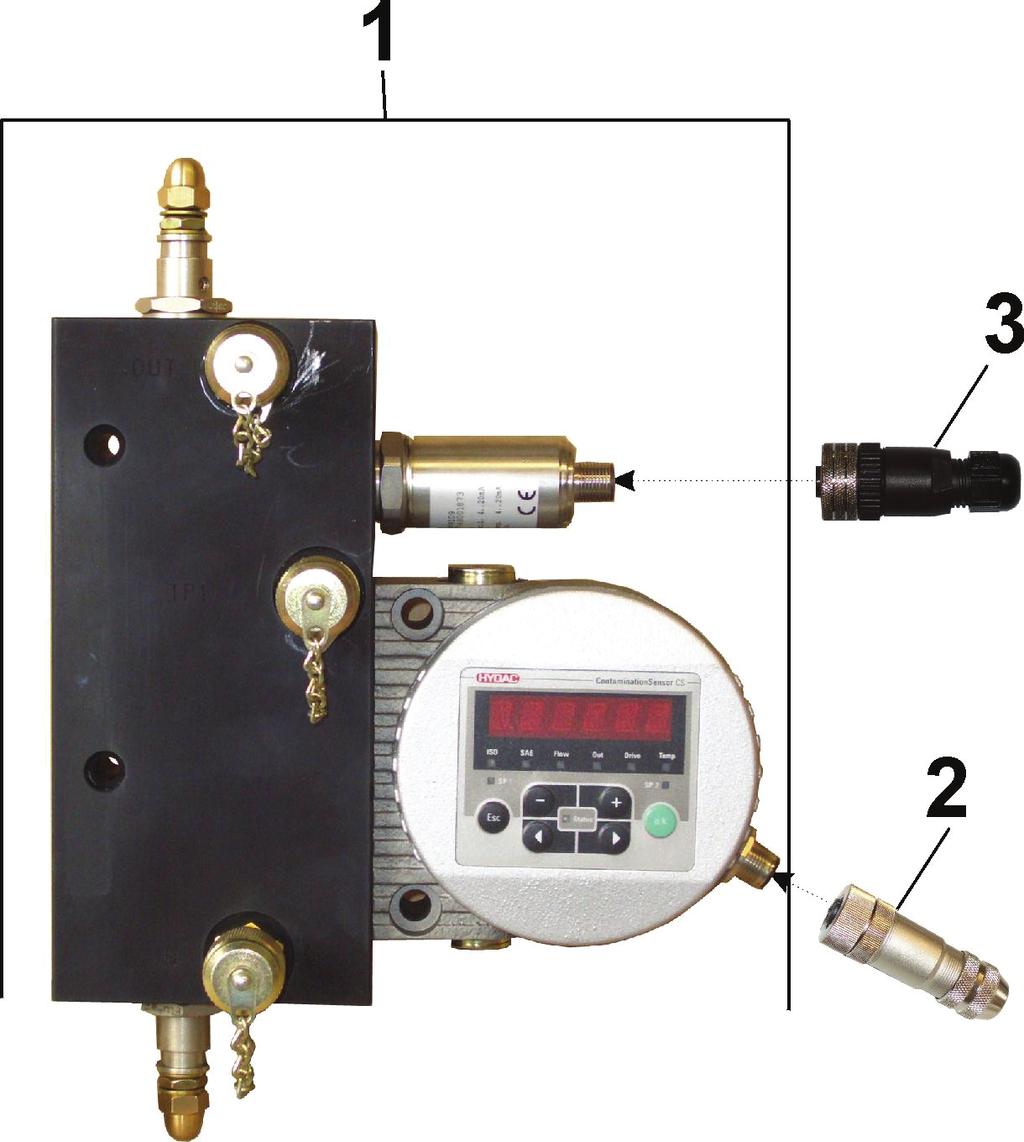

13 Sprawdzanie zakresu dostawy Sprawdzanie zakresu dostawy FluidControl Unit FMM dostarczane jest w opakowaniu i w stanie gotowym do użytku. Przed uruchomieniem proszę sprawdzić kompletność dostawy. W zakres dostawy wchodzi: poz. sztuka oznaczenie 1 1 FluidMonitoring Modul - FMM 2 1 gniazdo wtykowe, 8 pinowe, M 12x1, osłonięte 3 1 Gniazdo wtykowe, 5 pinowe, M 12x1-1 Instrukcja obsługi i konserwacji FMM (ten dokument) - c1 certyfikat kalibracji CS CD z: -oprogramowaniem CoCoS 1000, - instrukcją obsługi i konserwacji CS 1000 HYDAC Filter Systems GmbH BeWa FMM c pl doc pl Strona 13 /

14 Cechy FMM Cechy FMM FluidMonitoring Modul FMM Serie łączy w jeden system produkty Condition Monitoring ContaminationSensor CS 1000 oraz AquaSensor AS 1000 FMM służy jako solidny i stacjonarny system pomiarów online w płynach hydraulicznych i smarowniczych: Zanieczyszczeń stałych i zawartości wody (np. w celu wykrycia przecieków) FMM dysponuje wszystkimi wymaganymi połączeniami i jest tym samym łatwo integrowalny z istniejącymi obiegami hydraulicznymi FMM został dopuszczony tylko do ciśnień roboczych do 40 bar FMM stosuje się w filtracyjnych obiegach chłodzących i grzejnych. Zalety FMM polegają na: optymalne koszty zabudowy wczesne rozpoznanie krytycznych stanów maszyn ciagła kontrola stanów oleju planowanie prac konserwacyjnych z uwzględnieniem stanu Wskazówki dotyczące użytkowania UWAGA Niedopuszczalne warunki pracy FMM jest zniszczone FMM należy stosować tylko w połączeniu z olejami mineralnymi lub rafinatami, których bazą są oleje mineralne. cnie należy przekraczać maksymalnego ciśnienia roboczego. HYDAC Filter Systems GmbH pl Strona 14 / 28

15 Cechy FMM Schemat hydrauliczny HYDAC Filter Systems GmbH pl Strona 15 / 28

16 Cechy FMM Części FMM Poz. Oznaczenie 1 Blok przyłączeniowy FMM 2 ContaminationSensor CS 1000 serie 3 Gniazdo wtykowe, 8 pinowe, M 12x1 4 AquaSensor AS 1000 Serie 5 Gniazdo wtykowe, 5 pinowe, M 12x1 6 Wejście (IN), połączenie przez przyłącze pomiarowe 1604 lub G 1/4 zgodnie z ISO Zawór dławiący wejście (IN) 8 Wyjście (OUT), połączenie przez przyłącze pomiarowe 1604 lub G 1/4 zgodnie z ISO Zawór dławiący wejście (OUT) 10 Przyłącze kontrolne (TP 1), przyłącze pomiarowe 1604 HYDAC Filter Systems GmbH pl Strona 16 / 28

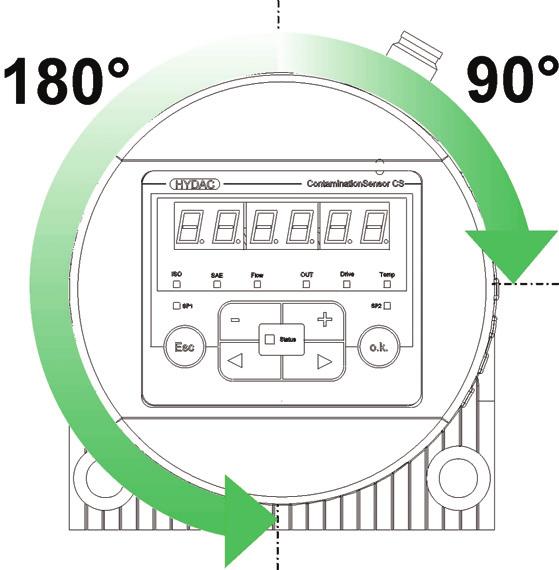

17 Cechy FMM Wymiary Bezstopniowe obracanie wyświetlacza Wyświetlacz CS 1000 należy bezstopniowo obrócić o w lewo lub 90 w prawo. W celu obrócenia wyświetlacza należy obrócić pokrywę ręcznie w odpowiednim kierunku. Nie należy używać do obracania wyświetlacza żadnych narzędzi. HYDAC Filter Systems GmbH pl Strona 17 / 28

18 Mechaniczne mocowanie FMM Mechaniczne mocowanie FMM Zalecamy pionowy sposób zabudowy, aby zagwarantować kierunek przepływu od dołu do góry. Proszę przy wyborze miejsca montażu zwrócić uwagę na wpływ otoczenia np. temperaturę, pył, wodę itp. CS posiada wyposażenie klasy ochronnej IP67 zgodnie z DIN / EN / IEC 529 / VDE Mocowanie FMM następuje przez: obydwa otwory mocujące w bloku przyłączeniowym za pomocą 2x śrub z łbem walcowym M6 x 55 mm zgodnie z ISO 4762 obydwa otwory mocujące w CS 1000 za pomocą 2x śrub z łbem walcowym M8 x 50 mm zgodnie z ISO otwory gwintowe w bloku przyłączeniowym za pomocą 4 x śruby M6 HYDAC Filter Systems GmbH pl Strona 18 / 28

19 Instalowanie hydrauliczne FMM Instalowanie hydrauliczne FMM W celu minimalizacji błędów pomiarowych przez zamknięte w systemie powietrze, zalecany jest kierunek przepływu przez FMM z dołu (IN) do góry (OUT). Należy w ten sposób ustawić ciśnienie robocze systemu hydraulicznego, by został osiągnięty dopuszczalny przepływ na wejściu FMM. FMM dostarczany jest z dwoma przyłączami pomiarowymi (typ 1604) na wejściu (IN) i wyjściu (OUT). Jeżeli przewidziano przyłącze hydrauliczne przez gwint przyłączeniowy G 1/4 zgodnie z ISO 228, należy zdemontować przyłącze pomiarowe. Otwory przyłączeniowe na FMM są otworami przelotowymi. Umożliwia to państwu następujące 3 warianty przyłączeń: IN / TP 1 / OUT przyłącza na "odwrotnej stronie " IN / TP 1 / OUT przyłącza na "bocznej stronie" IN / TP 1 / OUT przyłącza na "przedniej stronie" (stan dostarczenia) Można zamienić kurki zamykające na przyłącza pomiarowe lub odwrotnie. HYDAC Filter Systems GmbH pl Strona 19 / 28

20 Połączenie FMM z systemem hydraulicznym Połączenie FMM z systemem hydraulicznym OSTRZEŻENIE Systemy hydrauliczne są pod ciśnieniem Obrażenie ciała Przed rozpoczęciem prac w systemie należy zredukować ciśnienie. Proszę umieścić sito czyszczące (np. CM-S) przed FMM, jeżeli spodziewane są w systemie hydraulicznym cząstki większe niż 400 µm. Należy przyłączyć FMM z systemem hydraulicznym w następujący sposób: 1. Sprawdzić ciśnienie w miejscu pomiaru. Ciśnienie musi się mieścić w dopuszczalnym zakresie. 2. Należy odłączyć ciśnienie od systemu hydraulicznego. 3. Jako pierwszy należy podłączyć przewód zwrotny z wyjściem (OUT) FMM (gwint przyłączeniowy G 1/4 ISO 228 lub przyłącze kontrolne 1604) Zalecamy dla przewodu zwrotnego średnicę wewnętrzną 4mm 4. Drugi koniec przewodu zwrotnego należy połączyć np. ze zbiornikiem systemu. 5. Należy połączyć przewód pomiarowy z wejściem (IN) FMM (gwint przyłączeniowy G 1/4 ISO 228 lub przyłącze kontrolne 1604) Aby zapobiec osadzaniu się cząstek zalecamy średnicę wewnęrzną 4mm. 6. Drugi koniec przewodu pomiarowego należy połączyć z przyłączem pomiarowym. 7. Instalacja hydrauliczna FMM jest zakończona. HYDAC Filter Systems GmbH pl Strona 20 / 28

21 Regulacja przepływu Regulacja przepływu Przepływ oleju przez FMM musi się mieścić w dopuszczalnym zakresie pomiarowym ContaminationSensor CS Wynosi on 30ml/min do 300ml/min. Ustawienie przepływu oleju następuje przez zawór dławiący na wyjściu OUT. Zalecany jest następujący sposób postępowania: Zapewnić napięcie na sensorach. Ustawić interwał pomiarowy CS 1000 na 20 sekund. Całkowicie otworzyć zawór dławiący na IN Załączyć urządzenie Użyć zaworu dławiącego na OUT do regulacji przepływu Zawór na początku całkowicie zamknąć w celu ustawienia otworzyć, maks. obrót ¼ Ustawić przepływ na CS 1000 na ok. 100 ml/min przy temperaturze roboczej urządzenia (wyświetlacz przestawić na Flow) Ustawić interwał pomiarowy CS 1000 na 60 sekund, jeżeli przepływ jest stabilny. HYDAC Filter Systems GmbH pl Strona 21 / 28

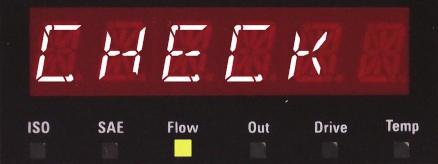

22 Zgłaszanie błędów/ usuwanie błędów Zgłaszanie błędów/ usuwanie błędów Następne zgłoszenia błędów wynikają z kombinacji CS 1000 z blokiem przyłączeniowym FMM. LED kod mrugania -/- wyświetlacz -/- wyjście analogowe - /- wyjście przyłączeniowe Status Co trzeba zrobić sprawdzić przepływ czer won y 4,4 ma / 2,2 V* otwarty zbyt niski przepływ Zwiększyć ciśnienie wejściowe lub skontrolować ciśnienie wyjściowe w miejscu kontrolnym. Ewentualnie otworzyć zawór regulujący przepływ. czer won y 19,9 ma / 9,95 V* otwarty Nie możliwe jest określenie przepływu. Sensor znajduje się w niezdefiniowanym stanie. sprawdzić przepływ W przypadku jakości oleju poniżej granicy pomiaru (ISO 9/8/7) wyświetlenie się wartości pomiarowych po załączeniu może trwać kilka cykli pomiarowych. Zwiększyć ciśnienie wejściowe lub skontrolować ciśnienie wyjściowe w miejscu kontrolnym. Ustawić przepływ za pomocą zaworu regulującego. Inne zgłoszenia błędów znajdą Państwo w instrukcji obsługi CS HYDAC Filter Systems GmbH pl Strona 22 / 28

23 Usunięcie FMM z systemu hydraulicznego Usunięcie FMM z systemu hydraulicznego W celu wyłączenia FMM należy postępować w następujący sposób: 1. Wtyczkę CS 1000 i AS 1000 należy wyciągnąć. 2. Należy zredukować ciśnienie w systemie. 3. Należy usunąć przewody przyłączeniowe FMM. 4. Należy zdjąć FMM. Usuwanie FMM Opakowanie należy usnąć wg obowiązujących postanowień. Przy unieruchomieniu i/lub usuwaniu FMM należy przestrzegać wszystkich wytycznych i dokumentacji dotyczącej bezpieczeństwa pracy i ochrony środowiska. Dotyczy to w szczególności oleju znajdującego się w urządzeniu, części zaolejonych i elektronicznych. Po demontażu i posortowaniu wszystkich części należy je usunąć zgodnie z lokalnymi postanowieniami o usuwaniu odpadów lub recyclingu. HYDAC Filter Systems GmbH pl Strona 23 / 28

24 Części zamienne i dodatki Części zamienne i dodatki Części zamienne Oznaczenie szt. Nr artykułu śruby do CS zawór dławiący DV5E-14x-J połączenie śrubowe typ Dodatki Oznaczenie szt. Nr artykułu Gniazdo wtykowe z zaciskiem śrubowym 8 pinowe, M 12x gniazdo wtykowe z przewodem 2 m, 8 pinowe, M 12x1, osłonięte gniazdo wtykowe z przewodem 5 m, 8 pinowe, M 12x1, osłonięte przedłużacz 5 m, gniazdo wtykowe 8 pinowe M12x1 / wtyczka 8 pinowa M12x Gniazdo wtykowe z zaciskiem śrubowym, 5 pinowe, M 12x Inne części zamienne oraz dodatki znajdą Państwo w odpowiedniej dokumentacji produktowej. HYDAC Filter Systems GmbH pl Strona 24 / 28

25 Dane techniczne Dane techniczne Dane techniczne FMM Położenie montażowe maksymalne ciśnienie robocze minimalna różnica ciśnień Połączenia (IN / OUT) Materiał uszczelniający dopuszczalny zakres lepkości zakres temperatury medium zakres temperatury otoczenia waga pionowe, kierunek przepływu z dołu do góry 15 bar / 217 psi 1 bar, zalecane 3 bar Przyłącze pomiarowe 1604 lub zawór G ¼ zgodnie z ISO 228 FPM mm²/s C / F C / F 4,3 kg Inne dane techniczne zawarte są w stosownej instrukcji obsługi komponentów. Obsługa klienta Adres wysyłki do kalibracji lub napraw: HYDAC Servicenter GmbH Rehgrabenstrasse, Werk Saarbrücken Dudweiler Telefon: ++49 (0) Telefaks: ++49 (0) service@hydac.com HYDAC Filter Systems GmbH pl Strona 25 / 28

26

27

28 HYDAC Filter Systems GmbH Industriegebiet Postfach Sulzbach/Saar Sulzbach/Saar Niemcy Niemcy Tel: +49 (0) Centralny Fax: +49 (0) Technologia Fax: +49 (0) Sprzedaż Internet:
