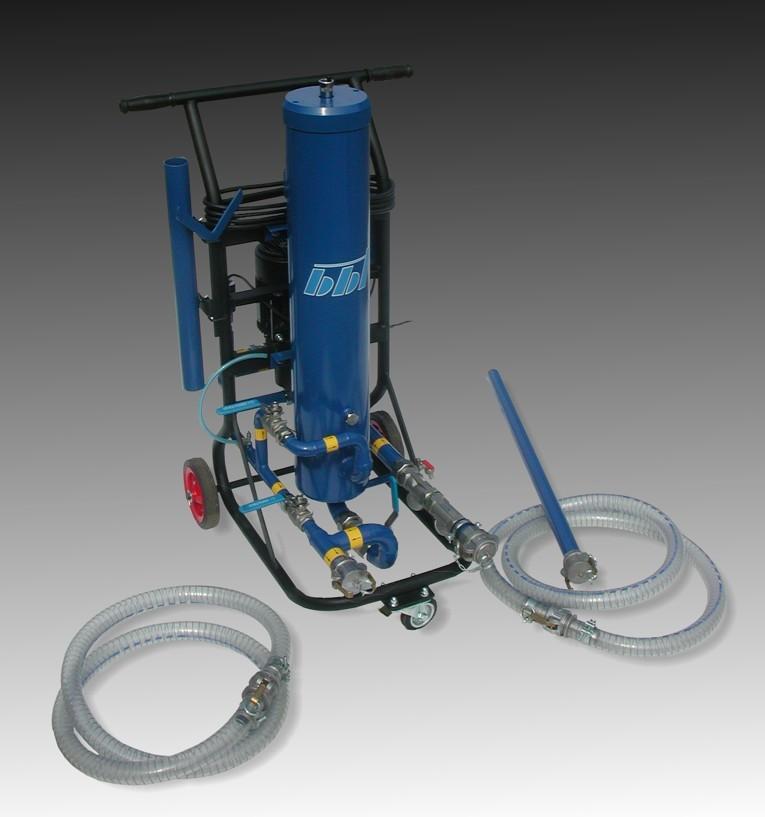

Mobilne Boczniki Filtracyjne MBF-I/300-60/80

Transkrypt

1

2 Dane producenta Nazwa: BBT Sp. z o.o. Adres: - Rzeszów; ul. M. Reja Telefon/Fax: (0) Strona internetowa: biuro@bbt-oil.pl Przeznaczenie urządzenia Mobilne boczniki filtracyjne z serii MBF-I/00-0 i MBF-I/00-80 są urządzeniami przeznaczonymi do usuwania z olejów (turbinowych, sprężarkowych, przekładniowych, hydraulicznych i innych) zanieczyszczeń mechanicznych i wody w postaci wolnej. Może także służyć do uzupełniania filtracyjnego lub usuwania wypompowywania z pominięciem komory filtracyjnej oleju w układzie przy którym pracuje. Budowa i konstrukcja mobilnych boczników filtracyjnych typu MBF-I/00-0 i MBF-I/00-80 umożliwia ich pracę w trzech różnych wariantach: filtrowanie bocznikowe układu olejowego (off line), uzupełnianie filtracyjne układu olejowego, wypompowywanie oleju z pominięciem komory filtracyjnej. Urządzenia należy stosować: jako urządzenie niezależnie filtrujące olej w układach urządzeń i maszyn pracujących w ruchu ciągłym w specjalnych warunkach, do olejów świeżo zakupionych, filtrując olej podczas napełniania systemów olejowych urządzeń, jako urządzenie pompujące oleje z pominięciem komory filtracyjnej (np. do olejów przepracowanych). Agregaty bocznikowej filtracji mogą być wykonane na indywidualne potrzeby odbiorcy. W związku z tym konfiguracja i rodzaj zamontowanych podzespołów może być różny.

3 Parametry techniczne agregatów Parametr Wartość Jednostka nominalne wydajności pompowania 0 / 80 l/min zalecane pojemności oczyszczanych układów 000 / l zakres lepkości kinematycznej filtrowanej cieczy,0.. 0,0 mm /s zakres temperatury pracy C maksymalny zakres pracy filtra ciśnienie,0 bar minimalne ciśnienie na wejściu -0,0 MPa napięcie zasilania 00 V częstotliwość napięcia zasilającego 0 Hz moc silnika,.., kw prędkość obrotowa silnika 80 obr/min masa.. kg wymiary gabarytowe mm funkcje filtrowanie, przetłaczanie Stosowane wkłady filtracyjne W urządzeniach typu MBF-I/00-0 i MBF-I/00-80 stosuje się następujące wkłady filtracyjne: WF-W-00/0-90/ WF-W-00/0-90/ WF-W-00/0-90/ WF-W-00/0-90/

4 Budowa agregatu Mobilny bocznik filtracyjny oleju jest wykonany w zwartej zabudowie cechującej się łatwością montażu dzięki umieszczeniu wszystkich elementów na wspólnej ramie jezdnej Budowa urządzenia. Filtr siatkowy.. Zawór zwrotny.. Silnik elektryczny.. Pompa zębata.. Zawór regulacyjny.. Wyłącznik ciśnieniowy.. Zawór odcinający. 8. Filtr włókninowy (w komorze filtracyjnej). 9. Manometr (ilościowy wskaźnik zanieczyszczeń filtra). 0. Automatyczne odpowietrzenie układu.. Rewizyjny zawór spustowy.. Skrzynka elektryczna.

5 Schemat instalacji hydraulicznej wylot Δp wlot M Schemat instalacji hydraulicznej urządzenia. Filtr siatkowy.. Zawór zwrotny.. Silnik elektryczny.. Pompa gerotorowa.. Zawór regulacyjny.. Wyłącznik ciśnieniowy.. Zawór odcinający. 8. Filtr włókninowy (w komorze filtracyjnej). 9. Manometr (ilościowy wskaźnik zanieczyszczeń filtra). 0. Automatyczne odpowietrzenie układu.. Rewizyjny zawór spustowy.

6 Montaż wkładu filtracyjnego 9 8 Sposób montażu wkładu filtracyjnego w komorze filtracyjnej KF 00. Pokrywa komory filtracyjnej.. Sprężyna dociskowa.. Wkład filtracyjny.. Właściwa komora filtra.. Automatyczny odpowietrznik.. Manometr.. Króciec wlotowy. 8. Zawór rewizyjny. 9. Króciec wylotowy.

7 Typoszereg agregatów Typoszereg mobilnych boczników filtracyjnych serii MBF obejmuje następujące urządzenia: MBF-I/0-0, MBF-I/00-0, MBF-I/00-0, MBF-I/00-0, MBF-II/00-0, MBF-II/00-80, MBF-I/00-0, MBF-I/00-80, MBF-II/00-00, MBF-II/00-0. Schemat oznaczeń agregatów filtracyjnych MBF - I / /... Rodzaj urządzenia MBF mobilny bocznik filtracyjny Liczba (rzymska) komór filtracyjnych I komora II komory III komory IV komory Typ zastosowanej komory filtracyjnej 0 KF 0 00 KF KF KF 00 Dane uzupełniające Wydajność pompowania
