1 Egz. 1 P R O J E K T A R C H I T E K T O N I C Z N O - B U D O W L A N Y PROJEKT ZAGOSPODAROWANIA TERENU TOM I NAZWA INWESTYCJI: BUDOWA BUDYNKU SIEDZIBY POWIATOWEGO ZARZĄDU DRÓG W BIERUNIU ORAZ BUDYNKU MAGAZYNU SPRZĘTU RZECIWPOWODZIOWEGO W BIERUNIU PRZY UL. WARSZAWSKIEJ 168 ADRES INWESTYCJI NR DZIAŁKI INWESTOR STADIUM : ul. Warszawska 168, Bieruń : 617/28 obr. Bieruń Nowy : Powiatowy Zarząd Dróg ul. Paderewskiego 6, Bieruń : Projekt Budowlany branża architektoniczna Zespół projektowy : Imię Nazwisko Podpis Opracował : br. architektoniczna Projektował : br. architektoniczna Sprawdził : br. architektoniczna inż. Robert Kuśmierz mgr inż. arch. Iwona Zielińska Gnutek nr upr. 45/08/SLOKK/II mgr inż. arch. Aleksandra Gajda Trembaczewska nr upr. 39/04/SLOKKII Maj 2011 P R A C O W N I A P R O J E K T O W A U L. S Z P I TA L N A 3 0 / O Ś W I Ę C I M t e l. / f a x , k o m b i u r 3 d s i g m a. p l - w w w. 3 d s i g m a. p l str - 1

2 ZAWARTOŚĆ KOMPLETU DOKUMENTACJI TOM nr Nr projektu Nazwa tomu Ilość egz. B.1.Z. ZAGOSPODAROWANIE DZIAŁKI I B.1.Z.1 Projekt Zagospodarowania Terenu branża architektoniczna 4 IV B.1.Z.4 Przebudowa wewnętrznej kanalizacji deszczowej 4 V B.1.D.5 Przebudowa układu komunikacyjnego 4 B.1.A. BUDYNEK A ADMINISTRACYJNO-GOSPODARCZO-GARAŻOWY VI B.1.A.1 Branża architektoniczna 4 VII B.1.A.2 Branża konstrukcyjna 4 VIII B.1.A.3 Branża sanitarna 4 IX B.1.A.4 Branża wentylacyjno-klimatyzacyjna 4 X B.1.A.5 Branża elektryczna 4 XI B.1.A.6 Branża telekomunikacyjna 4 B.1.B. BUDYNEK B GOSPODARCZO-GARAŻOWY XIII B.1.B.1 Branża architektoniczna 4 XIV B.1.B.2 Branża konstrukcyjna 4 XV B.1.B.3 Branża sanitarna 4 XVI B.1.B.4 Branża elektryczna 4 str - 2

3 OŚWIADCZENIE PROJEKTANTA Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. - Prawo Budowlane, oświadczam że niniejszy projekt : P R O J E K T A R C H I T E K T O N I C Z N O - B U D O W L A N Y PROJEKT ZAGOSPODAROWANIA TERENU NAZWA INWESTYCJI: BUDOWA BUDYNKU SIEDZIBY POWIATOWEGO ZARZĄDU DRÓG W BIERUNIU ORAZ BUDYNKU MAGAZYNU SPRZĘTU RZECIWPOWODZIOWEGO W BIERUNIU PRZY UL. WARSZAWSKIEJ 168 ADRES INWESTYCJI NR DZIAŁKI INWESTOR STADIUM : ul. Warszawska 168, Bieruń : 617/28 obr. Bieruń Nowy : Powiatowy Zarząd Dróg ul. Paderewskiego 6, Bieruń : Projekt Budowlany branża architektoniczna Zespół projektowy : Imię Nazwisko Podpis Opracował : br. architektoniczna Projektował : br. architektoniczna Sprawdził : br. architektoniczna inż. Robert Kuśmierz mgr inż. arch. Iwona Zielińska Gnutek nr upr. 45/08/SLOKK/II mgr inż. arch. Aleksandra Gajda Trembaczewska nr upr. 39/04/SLOKKII Maj 2011 str - 3

4 Spis treści A. PROJEKT ZAGOSPODAROWANIA TERENU Przedmiot inwestycji Istniejący stan zagospodarowania działki Istniejący układ komunikacyjny Istniejące uzbrojenie terenu Istniejące ukształtowanie terenu Istniejąca zieleń Projektowane zagospodarowanie działki lub terenu Projektowany układ komunikacyjny Projektowane uzbrojenie terenu Zestawienie powierzchni poszczególnych części zagospodarowania działki budowlanej lub terenu, jak powierzchnia zabudowy projektowanych i adaptowanych obiektów budowlanych Dane określające wpływ eksploatacji górniczej na działkę lub teren zamierzenia budowlanego, znajdującego się w granicach terenu górniczego; Informację i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych i ich otoczenia w zakresie zgodnym z przepisami odrębnymi;9 7. Natura Dostępność dla osób niepełnosprawnych... 9 B. CZEŚĆ RYSUNKOWA - ZAŁĄCZNIKI ZESTAWIENIE RYSUNKÓW Nr rys. Nazwa rysunku str. ZA.1 PLAN ZAGOSPODAROWANIA 14 ZAŁĄCZNIKI Nr Nazwa str. UPRAWNIENIA BUDOWLANE 16 ZAŚWIADCZENIE Z MOIIB -66 MAPA DO CELÓW PROJEKTOWYCH 70 WARUNKI PRZYŁĄCZA ENERGETYCZNEGO nr M/JCU/6722/2011 z dn WARUNKI PRZYŁĄCZA TELEKOMUNIKACYJNEGO nr TOTSSAU/AP /11 z dn r. WARUNKI PRZYŁĄCZA WODOCIĄGOWEGO nr TS/BK/B/66/67/9313/1849/11 z dn r. WARUNKI PRZYŁĄCZA GAZOWEGO nr.. z dn.. str - 4

5 A. PROJEKT ZAGOSPODAROWANIA TERENU str - 5

6 CZĘŚĆ OPISOWA Niniejsza dokumentacja spełnia wymogi Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego Dziennik Ustaw z 2003 r. Nr 120 poz Niniejszy opis określa: 1. Przedmiot inwestycji. Przedmiotem niniejszego opracowania jest Projekt Architektoniczno-Budowlany Budowa budynku Powiatowego Zarządu Dróg w Bieruniu wraz z magazynami przeciwpowodziowymi zlokalizowane na dz. nr 617/28 obr.bieruń Nowy przy ul. Warszawska 168 w Bieruniu. Zakres opracowania obejmuje opracowanie rozwiązań projektowych dla potrzeb zagospodarowania terenu działki w zakresie : Rozbiórki : rozbiórka istniejącego budynku siedziby Powiatowego Zarządu Dróg w Bieruniu. rozbiórka istniejącego budynku magazynowego demontaż oświetlenia placów manewrowych demontaż nieczynnego przyłącza wodociągowe demontaż wybranych studni i odcinków kanalizacji deszczowej Budowy : budynku A siedziby Powiatowego Zarządu Dróg w Bieruniu budynku B magazynowego wewnętrznych linii zasilających pomiędzy układami pomiarowymi (zlokalizowanymi w granicy posesji) a budynkiem A Przebudowy, rozbudowy: przebudowa układu komunikacyjnego istniejącej kanalizacji deszczowej istniejącej kanalizacji sanitarnej oświetlenia zewnętrznego Podstawę opracowania stanowią następujące dokumenty i dokumentacje: - Zlecenie od Inwestora - Wizja na obiekcie w dniu r. Obowiązujące przepisy Prawa Budowlanego i obowiązujące Polskie Normy; 2. Istniejący stan zagospodarowania działki Przedmiotowa działka dz. nr 617/28 obr. Bieruń Nowy przy ul. Warszawska 168 w Bieruniu o powierzchni 5406,00m 2, jest terenem zurbanizowanym, ogrodzonym, zabudowanym budynkiem siedziby Powiatowego Zarządu Dróg oraz budynkiem magazynowym, o funkcji podstawowej użyteczności publicznej, objęta jest miejscowym planem zagospodarowania przestrzennego uchwała nr IV5/2002 Rady Miejskiej w Bieruniu z dnia 30 kwietnia 2002r. i oznaczona symbolem tereny usług publicznych o charakterze cenotwórczym, oznaczone na rysunku planu symbolem UP, UC. str - 6

7 2.1 Istniejący układ komunikacyjny. Przedmiotowa działka posiada bezpośredni dostęp do drogi publicznej dz. nr 214/6 tj. ul. Warszawskiej, poprzez istniejący układ komunikacyjny. 2.2 Istniejące uzbrojenie terenu. Na terenie działki stwierdzono uzbrojenia: przyłącze energetyczne i oświetlenie terenu działki przyłącza wodociągowe przyłącze kanalizacji sanitarnej przyłącza kanalizacji deszczowej przyłącze teletechniczne. 2.3 Istniejące ukształtowanie terenu. Przedmiotowa działka jest terenem płaski z spadkiem ok. 3% w kierunku południowo-zachodnim. 2.4 Istniejąca zieleń. Istniejąca zieleń na działce inwestycyjnej to zieleń urządzona w miejscach do tego przeznaczonych tj. trawniki, kwietniki i zieleń izolacyjna. 3. Projektowane zagospodarowanie działki lub terenu Projekt przewiduję zagospodarowania terenu dla potrzeb funkcjonowania Powiatowego Zarządu Dróg wraz z infrastrukturą towarzyszącą tj. budowy: Wysokość budynków użyteczności publicznej maksymalnie 2 kondygnacje Wskaźnik intensywności zabudowy 1,5 warunek spełniony Minimalny udział zieleni 15% - warunek spełniony = 1280,39/5400 = ~ 24% Zapewnienie miejsc postojowych dla samochodów w granicy posesji warunek spełniony Budynek A Projekt przewiduję zagospodarowania terenu dla potrzeb funkcjonowania Powiatowego Zarządu Dróg wraz z infrastrukturą towarzyszącą tj. budowy : budynku A siedziby Powiatowego Zarządu Dróg w Bieruniu budynku B magazynowego Wskaźniki wynikające z uchwały miejscowego planu: Wysokość budynków użyteczności publicznej maksymalnie 2 kondygnacje warunek spełniony str - 7

8 Wskaźnik intensywności zabudowy 1,5 warunek spełniony Minimalny udział zieleni 15% - warunek spełniony = 1280,39/5400 = ~ 24% Zapewnienie miejsc postojowych dla samochodów w granicy posesji warunek spełniony 3.1 Projektowany układ komunikacyjny W zakresie niniejszej dokumentacji, projektuje przebudowę istniejącego układu komunikacyjnego. Szczegóły rozwiązań przebudowy układu komunikacyjnego zawiera odrębny tom niniejszej dokumentacji ton VII - branża drogowa. 3.2 Projektowane uzbrojenie terenu. Zapotrzebowanie na infrastrukturę techniczną: energia elektryczna z nowego przyłącza energetycznego o mocy 62 kw z układem pomiarowym w granicy posesji, zgodnie z zapewnieniem dostawy energii warunki przyłączenia nr M/JCU/6722/2011 z dnia r.- wg odrębnego opracowania. przyłącz wodociągowy, zgodnie z warunkami technicznymi nr TS/BK/B/66/67/9313/1849/11. z dnia r - wg odrębnego opracowania przyłącz kanalizacji sanitarnej istniejący bez zmian. przyłącz kanalizacji deszczowej istniejący bez zmian. przyłącz teletechniczny zgodnie z warunkami nr TOTSSAU/AP /11 z dn r. wg odrębnego opracowania. przyłącz gazowy z nowego przyłącza energetycznego z układem pomiarowym w granicy posesji, zgodnie z warunkami technicznymi nr z dn.. r. wg odrębnego opracowania. 3.3 Obiekty poddane rozbiórce. Zakres opracowania obejmuję rozbiórkę istniejących obiektów : 1. Istniejąca wiata magazynowa - o konstrukcji stalowej słupowo ryglowej, bezpośrednio posadowiona z 4. Zestawienie powierzchni poszczególnych części zagospodarowania działki budowlanej lub terenu, jak powierzchnia zabudowy projektowanych i adaptowanych obiektów budowlanych ZESTAWIENIE POWIERZCHNI Wyznaczniki Budynek A Budynek B Powierzchnia zabudowy 658,27 m 2 341,34 m 2 Powierzchnia użytkowa 805,65 m 2 171,50 m 2 str - 8

9 Kubatura 3860,81 m ,53 m 3 Powierzchnia działki 5400 m 2 Powierzchnia komunikacji, placów, chodników 3120 m 2 Powierzchnia zieleni na działce 1280,39 m 2 5. Dane określające wpływ eksploatacji górniczej na działkę lub teren zamierzenia budowlanego, znajdującego się w granicach terenu górniczego; Działka leży w zakresie wpływów eksploatacji górniczej w chwili obecnej w III kategorii szkód górniczych i docelowo w 2030 roku będzie zawierać się w IV kategorii szkód górniczych. W załączeniu pismo z Kompanii Węglowej z dn r. o warunkach geologiczno-górniczych. 6. Informację i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych i ich otoczenia w zakresie zgodnym z przepisami odrębnymi; Niniejsze opracowanie nie jest przedsięwzięciem, które mogłoby znacząco oddziaływać na środowisko w znaczeniu ustawy z dnia 27 kwietnia 2001r. Prawo ochrony środowiska (Dz.U.Nr 62, poz. 627 z późn. zm.), oraz nie niesie za sobą naruszenia zasobów przyrody o jakich wspomina ustawa z dnia 16 październik 1991r. o ochronie przyrody (Dz.U. z 2001r. Nr 99, poz z późn. zm.). Inwestycja nie narusza także postanowień ustawy z dnia 3 lutego 1995r. o ochronie gruntów leśnych, bowiem działka na której jest zlokalizowany budynek, objęta była planem przestrzennego zagospodarowania.inwestycja nie ingeruje w stosunki wodno-prawne, postanowienia ustawy z dnia 18 lipca 2001r. Prawo wodne. 7. Natura Niniejsza działka inwestycyjna nie leży w obszarze obowiązującym przez dyrektywę Natura 2000 oraz narusza jej postanowień. 8. Dostępność dla osób niepełnosprawnych Istniejące zagospodarowanie obiektu przewiduję rozwiązania pozwalające na swobodne poruszanie się na terenie działki inwestycyjnej osób niepełnosprawnych. Wszystkie ciągi pieszych nie ograniczają ruchu w/w osób. Dostęp osób niepełnosprawnych do poziomu Parteru projektuje się przy pomocy wejścia do budynku poprzez wyprofilowaną nawierzchnie chodnika. str - 9

10 9. Obiekty przeznaczone do rozbiórki W zakresie opracowania projektuje się poniżej wymienione obiekty do rozbiórki : 9.1 Budynek obecnej siedziby Powiatowego Zarządu Dróg: Usytuowanie obiektu Istniejący budynek biurowy usytuowany jest na południowo stronie przedmiotowej działki inwestycyjnejzobrazowany na Projekcie Zagospodarowania Działku Sposób połączenia z gruntem obiektu podlegającego rozbiórce trwały tj. posadowiony bezpośrednio poprzez stopy i ławy fundamentowe o wym. 0,4x0,3 i na głębokości -1,0m Ściany zewnętrzne konstrukcja szkieletowa, żelbetowa wypełniona płytami żelbetowymi oraz murowana miejscowo z pustaków z betonu komórkowego na zaprawie cementowo-wapiennej, grubości 25 cm Ściany wewnętrzne murowane ceglane na zaprawie cementowo-wapiennej grubości 25 cm Dach dwuspadowy, z elementów prefabrykowanych żelbetowych, pokrycie papa asfaltowa, wysokość w kalenicy + 3,5 m Ilość kondygnacji tylko poziom przyziemia 1 kondygnacja Materiały niebezpieczne występujące w obiekcie brak Instalacje wewnętrzne instalacje: elektryczna, wod-kan, c.w.u, c.o., kotłownia węglowa. Określenie występujących na terenie inwestycji lub w jego bezpośrednim sąsiedztwie podziemnych i nadziemnych obiektów budowlanych w tym sieci W bezpośrednim sąsiedztwie w odległości ok. 4m znajduje sieć energetyczna napowietrzna przeznaczona do demontażu. Opis sposobu prowadzenia robót rozbiórkowych, Zakres rozbiórki obejmuje rozbiórkę istniejącego budynku biurowego, parterowego o konstrukcji mieszanej, szkieletowej, posadowionej na fundamentach żelbetowych, o prostym układzie konstrukcji dachu, w układzie dwuspadowym krytym papą asfaltową, orynnowany. Stolarka okienna i drzwiowa, PCV i drewniana. + str - 10

11 Kolejność prac rozbiórkowych należy podzielić na etapy: - demontaż orynnowania, pokrycie dachowego, obróbek blacharskich - demontaż konstrukcji dachu - rozbiórka ścian szczytowych, poprzez ręczną rozbiórkę wiązań murowych, konstrukcji szkieletowych żelbetowych. - rozbiórka nadproży okiennych i drzwiowych - rozbiórka ścian murowanych do poziomy posadowienia - odkrycie po obwodzie ścian fundamentowych - rozbiórka ścian fundamentowych do poziomu posadowienia - spryzmowanie pozostałego gruzu ceglanego, z rozbiórki i wywóz na miejsce składowania wysypiska do tego przeznaczonego. Prace rozbiórkowe należy prowadzić sprzętem ręcznym lub mechanicznym w sposób kontrolowany, bez wpływu na sąsiednie działki. Nie ma konieczności wzmacniania lub zabezpieczania innych elementów obiektu. Procedurę rozbiórki istniejącego budynku na etapie wykonawczym należy uzgodnić z branża konstrukcyjną po odsłonięciu istniejącego posadowienia w celu weryfikacji rozwiązań projektowych projektowanego budynku A, który swą powierzchnią zabudowy będzie zawierał się w obrysie istniejącego budynku biurowego. Weryfikacja ta ma na celu sprawdzenie prawidłowości kolejności prac wyburzeniowych wraz z zakresem prac projektowych. Materiały z rozbiórki zostaną wywiezione na wysypisko do tego przeznaczone. Prace rozbiórkowe należy prowadzić zgodnie z sztuką budowlaną, przez osoby uprawnione do kierowania i nadzorowania robotami budowlanymi. 9.2 Budynek magazynowy: Usytuowanie obiektu Istniejący budynek magazynowy usytuowany jest na północnej stronie przedmiotowej działki inwestycyjnej- zobrazowany na Projekcie Zagospodarowania Działku Sposób połączenia z gruntem obiektu podlegającego rozbiórce trwały tj. posadowiony bezpośrednio poprzez ławy fundamentowe o wym. 0,4x0,6 i na głębokości - 1,0m Ściany zewnętrzne konstrukcja stalowa szkieletowa z poszyciem z blachy trapezowej. Ściany wewnętrzne brak Dach dwuspadowy, konstrukcja stalowa z poszyciem z blachy trapezowej Ilość kondygnacji tylko poziom przyziemia 1 kondygnacja Materiały niebezpieczne występujące w obiekcie brak str - 11

12 Instalacje wewnętrzne brak. Określenie występujących na terenie inwestycji lub w jego bezpośrednim sąsiedztwie podziemnych i nadziemnych obiektów budowlanych w tym sieci W bezpośrednim sąsiedztwie w odległości ok. 2m znajduje sieć energetyczna napowietrzna przeznaczona do demontażu. Opis sposobu prowadzenia robót rozbiórkowych, Zakres rozbiórki obejmuje rozbiórkę istniejącego budynku magazynowego o konstrukcji stalowej, szkieletowej, z poszyciem z blachy trapezowej, posadowionej na fundamentach żelbetowych, o prostym układzie konstrukcji dachu, w układzie dwuspadowym krytym blachą trapezową, orynnowany. Stolarka okienna stalowa. Kolejność prac rozbiórkowych należy podzielić na etapy: - demontaż orynnowania, pokrycie dachowego, obróbek blacharskich - demontaż konstrukcji dachu - rozbiórka ścian szczytowych, poszycia ścian, konstrukcji nośnej poprzez cięcie palnikiem gazowym - rozbiórka nadproży drzwiowych - rozbiórka ścian do poziomu posadowienia - odkrycie po obwodzie ścian fundamentowych - rozbiórka ścian fundamentowych do poziomu posadowienia - spryzmowanie pozostałego gruzu ceglanego, z rozbiórki i wywóz na miejsce składowania wysypiska do tego przeznaczonego. Prace rozbiórkowe należy prowadzić sprzętem ręcznym lub mechanicznym w sposób kontrolowany, bez wpływu na sąsiednie działki. Nie ma konieczności wzmacniania lub zabezpieczania innych elementów obiektu. Procedurę rozbiórki istniejącego budynku na etapie wykonawczym należy uzgodnić z branża drogową i sanitarną ponieważ w rejonie fundamentów projektuje się kanalizację deszczową, kanalizacje techniczną (elektryczną). Weryfikacja ta ma na celu sprawdzenie prawidłowości kolejności prac wyburzeniowych wraz z zakresem prac projektowych. Materiały z rozbiórki zostaną wywiezione na wysypisko do tego przeznaczone. Prace rozbiórkowe należy prowadzić zgodnie z sztuką budowlaną, przez osoby uprawnione do kierowania i nadzorowania robotami budowlanymi. str - 12

13 B. CZEŚĆ RYSUNKOWA - ZAŁĄCZNIKI str - 13

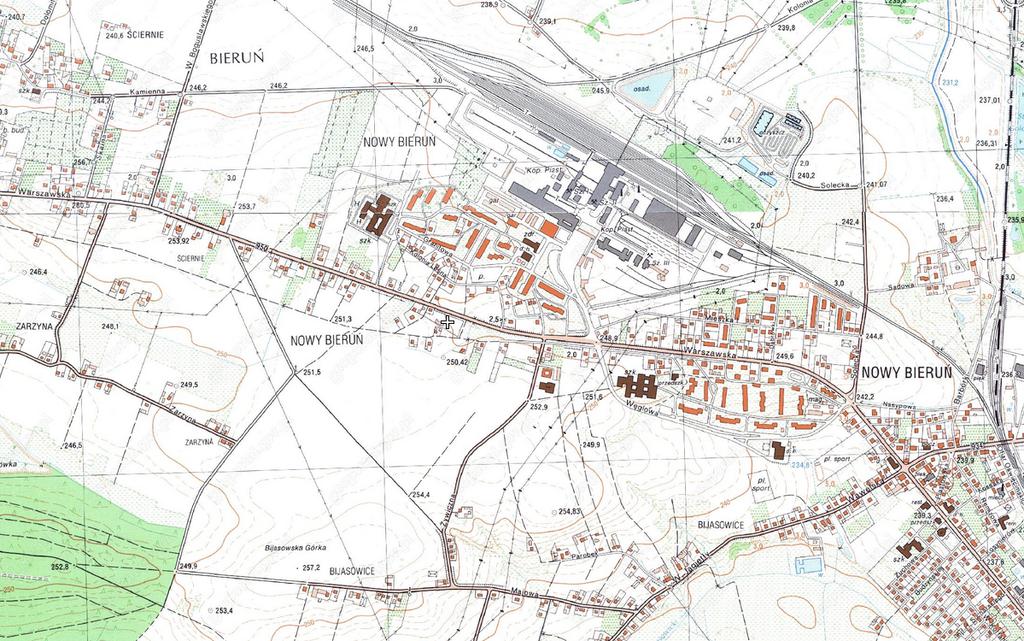

14 PLAN ZAGOSPODAROWANIA 1:500 N ZK3a S PCV160 ks +/-0=249,77 m npm 759 Gazomierz PROJEKTOWANY BUDYNEK "B" I S /-0=250,44 m npm PROJEKTOWANY BUDYNEK "A" II śm L=38,90m H SW D110 PEHD SD R LEGENDA : ELEMENTY DO DEMONTAŻU - ROZBIÓRKI : istniejące oświetlenie do demontażu PROJEKTOWANE NAWIERZCHNIE PLACÓW, CHODNIKÓW, STANOWISK PARKINGOWYCH : plac manewrowy kostka brukowa betonowa (szara) istniejący przyłącz wodociągowy do demontażu istniejąca kanalizacja deszczowa do demontażu miejsca postojowe kostka brukowa betonowa (grafit) istniejący budynek i wiata do rozbiórki PROJEKTOWANE INSTALACJE I LINIE WEWNĘTRZNE : chodniki, dojścia, kostka brukowa betonowa (szara/grafit) wewnętrzna linia zasilająca YKY 5x50mm2 wewnętrzna linia zasilająca YKY 5x10mm2 wewnętrzna linia zasilająca wodociągowa PE63 wewnętrzna instalacja gazowa PE kanalizacja kablowa DVK 110 studnia SK-1 PCV160 S ks opaska z kruszywa luźnego - keramzyt śm nawierzchnia płyty śmietnika - kostka brukowa grafit ściana śmietnika gr. 20cm z pustaków bet. wys.1,9m kwietnik z elementow typu. gazon szer. 50cm PROJEKTOWANA ZIELEŃ : separator substancji ropopochodnych na przedłuzeniu instalacji kanalizacji sanitarnej z stanowisk postojowych w garażach drzewo - np. brzoza brodawkowata 'Laciniata' (Betula verrucosa 'Laciniata') zieleń izolacyjna teren zielony - trawnik słup oświetlenia parkowego typ. np. SAL DECO-2 PROJEKTOWANA ZIELEŃ : PROJEKTOWANE UKŁADY POMIAROWE W GRANICY POSESJI (WG ODRĘBNEGO OPRACOWANIA) : Gazomierz w granicy posesji wg odrębnego opracowania H ZK3a 1:25000 przedłużenie kanalizacji sanitarnej oraz kanalizacja deszczowa SW ORIENTACJA istniejące utwardzenie terenu (kamień/naw.asfaltowa) Studnia wodomierzowa i przyłącz wodociągowy wg odrębnego opracowania Złącze kablowe energetyczne w granicy posesji wg odrębnego opracowania linia rozgraniczająca tereny o różnym przeznaczenia wg Miejscowego Planu Zagospodarowania Przestrzennego Tereny przeznaczone do realizacji celów publicznych pracownia projektowa Ul. Unii Europejskiej 10/66 32-Oświęcim tel./ fax: , biuro@3dsigma.pl inż. Robert Kuśmierz Tytuł projektu Nazwa rysunku Projektował: 3D SIGMA BUDOWA BUDYNKU POWIATOWEGO PLAN ZAGOSPODAROWANIA mgr inż. arch. Iwona Zielińska-Gnutek ZARZĄDU DRÓG W BIERUNIU WRAZ Z MAGAZYNAMI PRZECIWPOWODZIOWYMI Nieprzekraczalna linia zabudowy Sprawdził : Inwestor : Lokalizacja : działka nr 617/28 Status : Opracował: PROJEKT BUDOWLANY ul. Warszawska Bieruń POWIATOWY ZARZĄD DRÓG W BIERUNIU Ul. Warszawska Bieruń Data opracowania: V 2011r. mgr inż. arch. Aleksandra Gajda-Trembaczewska Skala projektu ZA.1 1:25000, 1:500
