Jednostka projektowania: USŁUGI PROJEKTOWE I INWESTYCYJNE ZBIGNIEW CISŁO UL. SZKOLNA 16/2 57-350 KUDOW- ZDRÓJ tel.

1 Jednostka projektowania: USŁUGI PROJEKTOWE I INWESTYCYJNE ZBIGNIEW CISŁO UL. SZKOLNA 16/ KUDOW- ZDRÓJ tel.: Nazwa opracowania OPIS ROBÓT ROZBIÓRKOWYCH WRAZ ZE SZKICEM SYTUACYJNYM Nazwa obiektu ROZBIÓRKA BUDYNKU USŁUGOWEGO - BIUROWEGO (PAWILONU ADMINISTARCYJNEGO) Adres obiektu DUSZNIKI ZDRÓJ, ul. ZDROJOWA 42 DZ. NR 145/2 (AM-4) OBRĘB: ZDRÓJ Właściciel: ZESPÓŁ UZDROWISK KŁODZKICH S.A. Adres właściciela: ul. ZDROJOWA POLANICA ZDRÓJ Wykonał:

2 DATA OPRACOWANIA: SPIS ZAWARTOŚCI OPRACOWANIA str.2 I. OPIS ROBÓT ROZBIÓRKOWYCH BUDYNKU str PRZEDMIOT OPRACOWANIA 2. LOKALIZACJA OBIEKTU 3. CHARAKTERYSTYKA OBIEKTU PRZEZNACZONEGO DO ROZBIÓRKI 4. OPIS ROBÓT ROZBIÓRKOWYCH 5. DOKUMENTACJA FOTOGRAFICZNA II. CZĘŚĆ RYSUNKOWA 1. SZKIC SYTUACYJNY str.8-9

3 I. OPIS ROBÓT ROZBIÓRKOWYCH BUDYNKU USŁUGOWEGO - BIUROWEGO (PAWILON ADMINISTRACYJNY) W DUSZNIKACH ZDROJU (DZ. NR 145/2, AM-4, OBRĘB ZDRÓJ) 1. PRZEDMIOT OPRACOWANIA Nazwa: ROZBIÓRKA BUDYNKU USŁUGOWEGO - BIUROWEGO Adres: DUSZNIKI ZDRÓJ, ul. ZDROJOWA 42 DZ. NR 145/2, AM-4,OBRĘB ZDRÓJ Właściciel: ZESPÓŁ UZDROWISK KŁODZKICH S.A Adres właściciela: ul. ZDROJOWA 39, POLANICA ZDRÓJ Przedmiotem opracowania jest podanie sposobu rozebrania budynku wraz z określeniem wytycznych technologicznych rozbiórki. 2. LOKALIZACJA Budynek usytuowany w granicach działki nr 145/2, obręb Zdrój w Dusznikach Zdroju Dla określonego terenu, brak jest miejscowego planu zagospodarowania przestrzennego. Studium uwarunkowań i kierunków zagospodarowania przestrzennego miasta określa teren jako "U" - tereny o funkcji uzdrowiskowej i pensjonatowej. Najbliższe sąsiedztwo stanowią budynki sanatorium, ośrodka rehabilitacji, inne budynki usługowe oraz zamieszkania zbiorowego. Działka zabudowana budynkiem usługowym o funkcji administracyjnej, urządzona dojściami i dojazdem utwardzonym, wyposażona w zjazd usytuowany od strony wschodniej z ul. Zdrojowej. Pozostała część działki, zagospodarowana zielenią, niską oraz wysoką. Od strony zachodniej działka graniczy z lasem. Uzbrojenie stanowią miejskie sieci; kanalizacji sanitarnej, wody, energii elektrycznej oraz gazu. Wymieniony obiekt, jest nieużytkowany od 2009r. Z uwagi na zły stan techniczny, planuje się jego całkowitą rozbiórkę. Budynek zwrócony dłuższym bokiem w kierunku prostopadłym do ul. Zielonej który wyznacza kierunek północny-zachód,południowy-wschód. Najmniejsza odległość rozbieranego budynku, od granicy z działką sąsiednią (niezabudowaną - lasem), wynosi ok. 4,50 m. Najmniejsza odległość od

4 granicy z działką zabudowaną, od strony południowo-zachodniej, wynosi ok. 8,50 m. Odległość od budynków usytuowanych na działkach sąsiednich, przekracza 16,0 m 3.CHARAKTERYSTYKA OBIEKTU PRZEZNACZONEGO DO ROZBIÓRKI Budynek podlegający rozbiórce, jest nieużytkowany. Jest to jednokondygnacyjny, niepodpiwniczony obiekt, przekryty dachem jednospadowym o niewielkim kącie nachylenia. Zrealizowany w technologii tradycyjnej murowanej z cegły wraz z częścią w konstrukcji z drewna. Pokrycie z papy. Pokrycie osłony okapu z eternitu i blachy trapezowej. Konstrukcja stropodachu szkieletowa z drewna. Cokół murowany. Fundamentowanie bezpośrednie - ławy fundamentowe żelbetowe. Kominy murowane z cegły. Wymiary zewnętrzne obiektu przeznaczonego do rozbiórki: -szerokość ok.10,50 m -długość ok. 50,50 m -wysokość ok.4,50 m -wysokość kominów o 7,0 m 4. OPIS ROBÓT ROZBIÓRKOWYCH Obiekt przeznaczony do rozbiórki w całości. Sposób wykonania robót -metoda ręczna, za pomocą tradycyjnych narzędzi ręcznych, oraz przy użyciu sprzętu mechanicznego w tym koparka, samochody i wywrotki. Obowiązki inwestora: - trwałe odłączenie przyłączenia energii elektrycznej oraz wody, sprawdzenie wyłączenia wszystkich instalacji dostawy mediów, ewentualnie wcześniej współpracujących z obiektem. Obowiązki wykonawcy: - zabezpieczenie terenu rozbiórki wraz z wyznaczoną strefą niebezpieczną poprzez ogrodzenie i oznaczenie tablicami ostrzegawczymi oraz zakazującymi wstęp na teren robót, osobom nieupoważnionym, - powołanie kierownika rozbiórki z odpowiednimi uprawnieniami. - przy robotach rozbiórkowych mogą być zatrudnieni odpowiednio przeszkoleni pod względem bhp pracownicy,

5 - roboty wykonywać pod nadzorem osoby posiadającej odpowiednie uprawnienia budowlane, - zapewnić pracownikom odpowiedni sprzęt i ubrania ochrony osobistej, - roboty wykonywać w sposób uniemożliwiający niekontrolowane uszkodzenie, zawalenie się elementów budynku, - rozbiórkę przeprowadzać w kolejności,,od góry do dołu Kolejność przeprowadzonych robót: wyznaczenie strefy zagrożenia i zabezpieczenie przed dostępem osób trzecich, umieszczenie w widocznym miejscu tablicy informacyjnej o prowadzonych robotach rozbiórkowych i zakazie wstępu osobom nieupoważnionym trwałe odcięcie i sprawdzenie wyłączenia dostawy energii i wod do budynku. demontaż wszystkich elementów zewnętrznych i wewnętrznych wyposażenia budynku w tym elementów instalacji, wykonanie pomostów roboczych na poziomie stropodachu oraz kominów, demontaż kominów, rozpocząć od góry do poziomu stropodachu, następnie rozbierać równolegle do rozbiórki ścian demontaż płyt z eternitu, przez jednostkę wyspecjalizowaną demontaż uszkodzonych elementów pokrycia dachowego demontaż pokrycia dachowego, demontaż konstrukcji stropodachu, rozpocząć od wiązarów skrajnych w kierunku do wewnątrz demontaż ścian drewnianych demontaż ścian murowanych z cegły, komina oraz cokołu kamiennego demontaż posadzki demontaż fundamentów zabezpieczenie,,wykopów po rozbiórce przed dostępem osób nieupoważnionych, Po zakończeniu robót rozbiórkowych i wyburzeniowych, wykonać następujące prace cały obszar, zajęty jako plac rozbiórki, należy doprowadzić do stanu pierwotnego poprzez: - zebranie wszystkich elementów pokrycia, konstrukcji więźby, gruzu, (zdemontowane pokrycie z eternitu nie powinno być składowane na placu rozbiórki, lecz wywiezione, natychmiast po jego zdemontowaniu) - załadowanie i wywiezienie ich na miejsce wskazane przez inwestora, - zasypanie wszystkich dołów powstałych w czasie wyburzeń, - wyplantowanie całego terenu- niwelacja terenu do poziomu rzędnej terenu otaczającego. Uwaga: zarówno kolejność prac jak i sposób demontażu, rozbiórki powinien być na bieżąco weryfikowany przez kierownika rozbiórki, w celu uniknięcia jakiegokolwiek zagrożenia ludzi i mienia.

6 Materiały porozbiórkowe nie nadające się do ponownego wykorzystania powinny być wywiezione na miejsce do tego przeznaczone. Materiały, które mogą stanowić zagrożenia dla środowiska powinny być zutylizowane przez wyspecjalizowane jednostki posiadające do tego odpowiednie uprawnienia.

7 5. DOKUMENTACJA FOTOGRAFICZNA

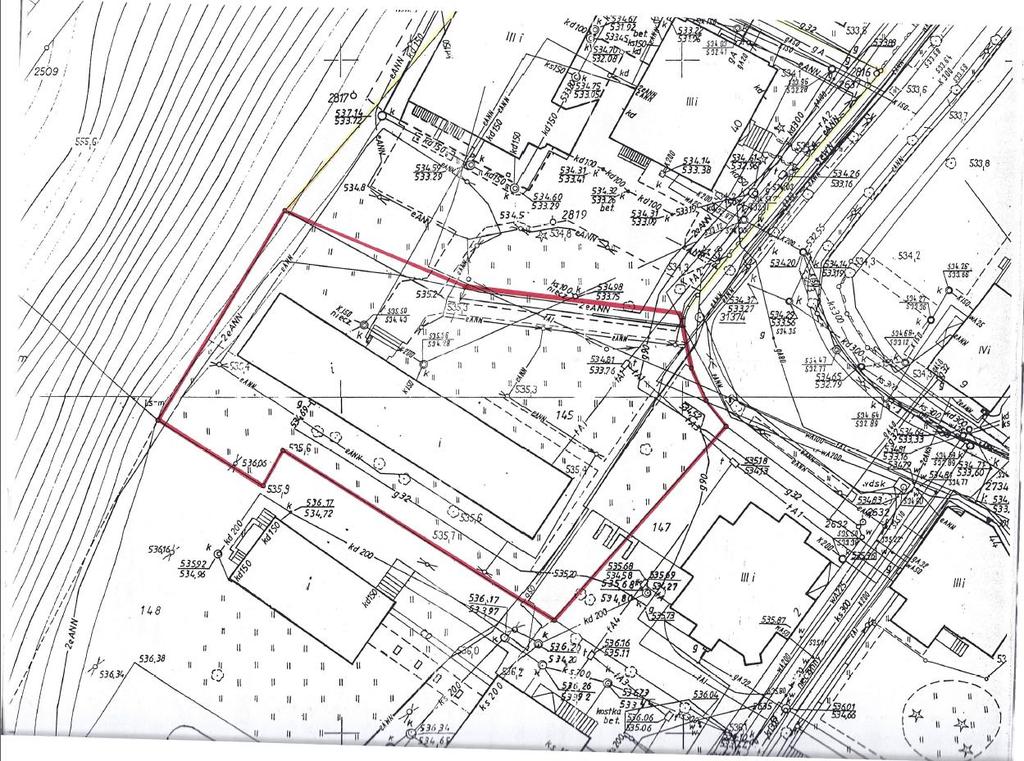

8 II. CZĘŚĆ RYSUNKOWA - SZKIC SYTUACYJNY
