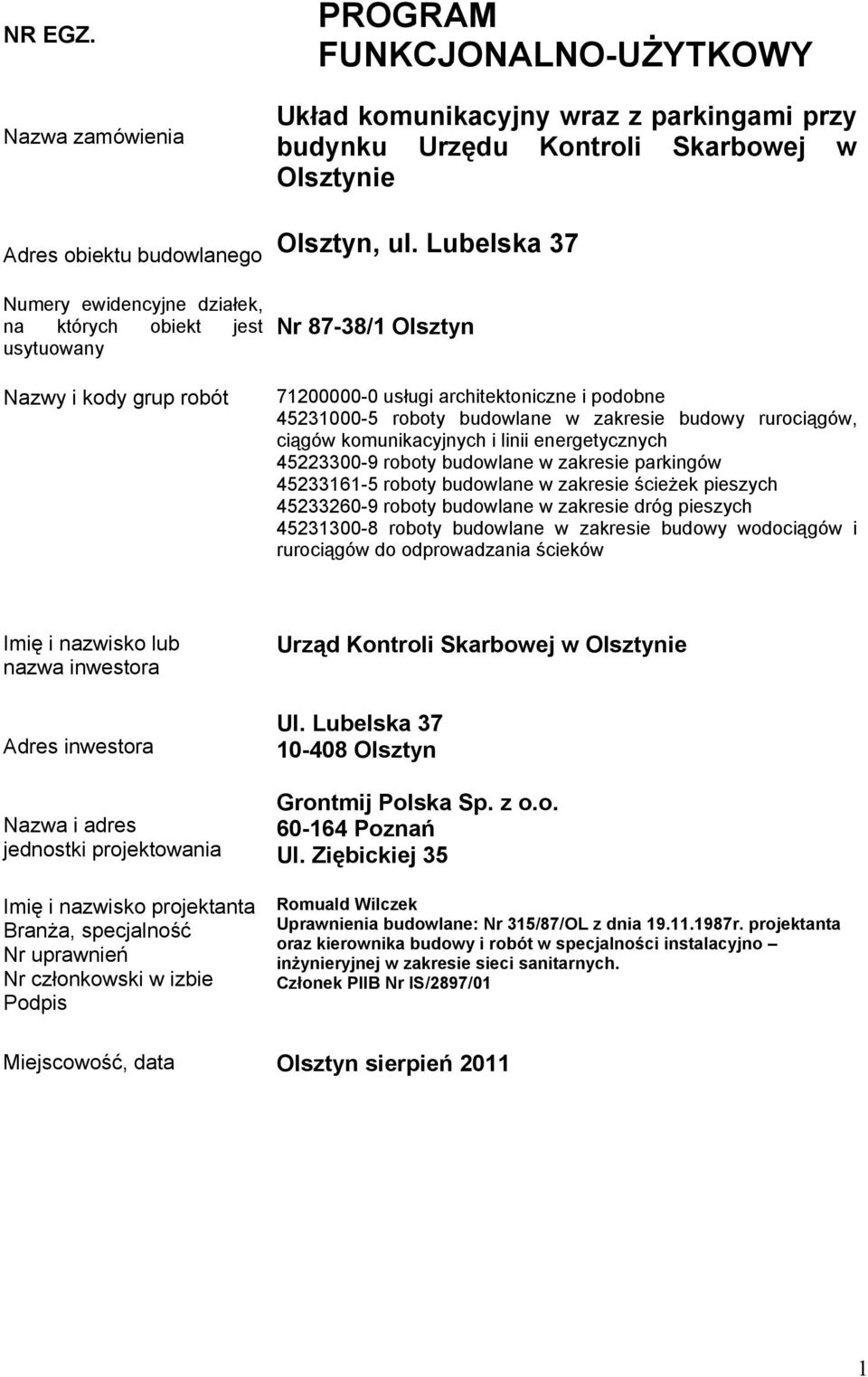

1 NR EGZ. Nazwa zamówienia Adres obiektu budowlanego Numery ewidencyjne działek, na których obiekt jest usytuowany Nazwy i kody grup robót PROGRAM FUNKCJONALNO-UŻYTKOWY Układ komunikacyjny wraz z parkingami przy budynku Urzędu Kontroli Skarbowej w Olsztynie Olsztyn, ul. Lubelska 37 Nr 87-38/1 Olsztyn usługi architektoniczne i podobne roboty budowlane w zakresie budowy rurociągów, ciągów komunikacyjnych i linii energetycznych roboty budowlane w zakresie parkingów roboty budowlane w zakresie ścieżek pieszych roboty budowlane w zakresie dróg pieszych roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków Imię i nazwisko lub nazwa inwestora Adres inwestora Nazwa i adres jednostki projektowania Imię i nazwisko projektanta Branża, specjalność Nr uprawnień Nr członkowski w izbie Podpis Urząd Kontroli Skarbowej w Olsztynie Ul. Lubelska Olsztyn Grontmij Polska Sp. z o.o Poznań Ul. Ziębickiej 35 Romuald Wilczek Uprawnienia budowlane: Nr 315/87/OL z dnia r. projektanta oraz kierownika budowy i robót w specjalności instalacyjno inżynieryjnej w zakresie sieci sanitarnych. Członek PIIB Nr IS/2897/01 Miejscowość, data Olsztyn sierpień

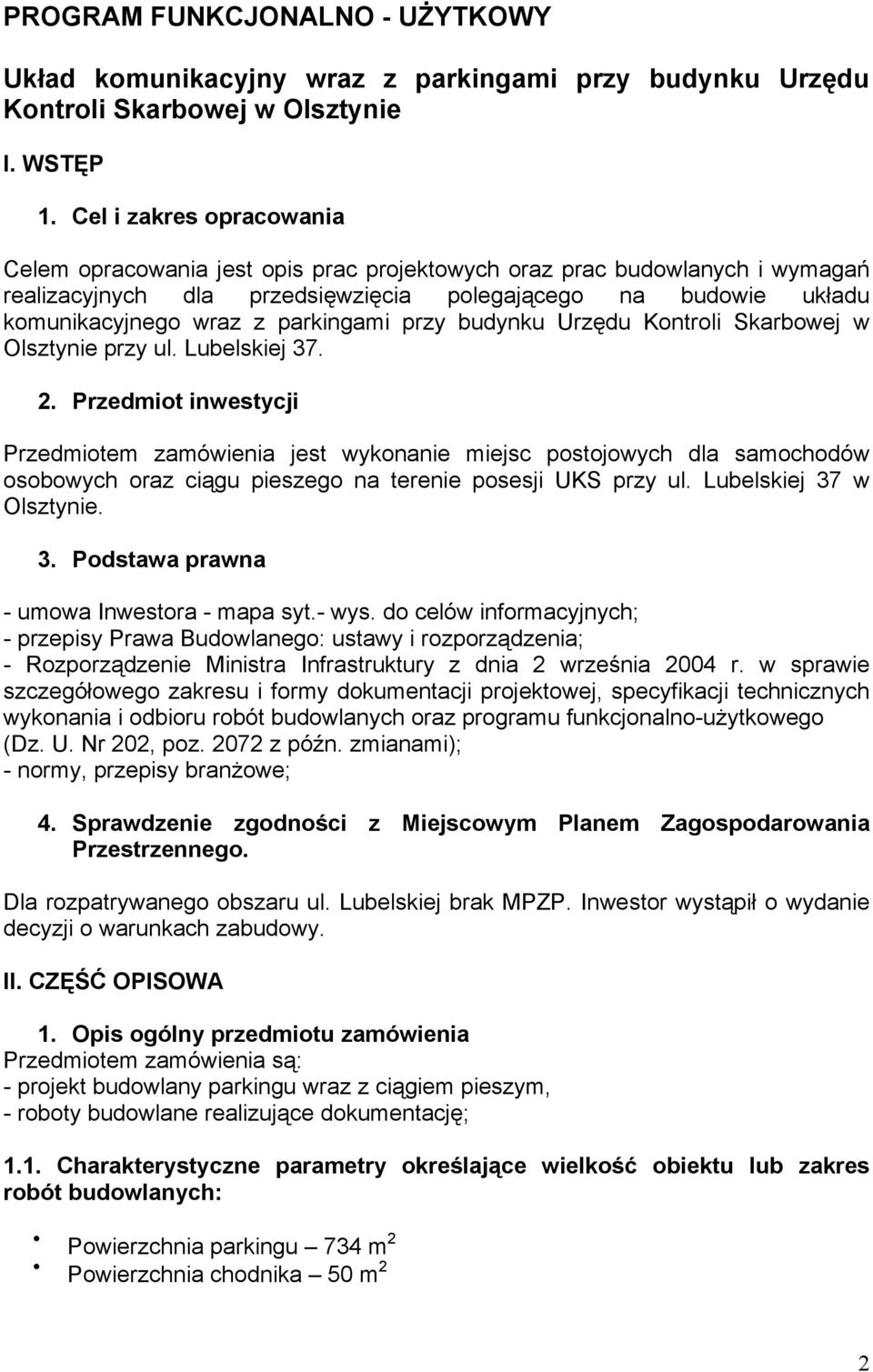

2 PROGRAM FUNKCJONALNO - UŻYTKOWY Układ komunikacyjny wraz z parkingami przy budynku Urzędu Kontroli Skarbowej w Olsztynie I. WSTĘP 1. Cel i zakres opracowania Celem opracowania jest opis prac projektowych oraz prac budowlanych i wymagań realizacyjnych dla przedsięwzięcia polegającego na budowie układu komunikacyjnego wraz z parkingami przy budynku Urzędu Kontroli Skarbowej w Olsztynie przy ul. Lubelskiej Przedmiot inwestycji Przedmiotem zamówienia jest wykonanie miejsc postojowych dla samochodów osobowych oraz ciągu pieszego na terenie posesji UKS przy ul. Lubelskiej 37 w Olsztynie. 3. Podstawa prawna - umowa Inwestora - mapa syt.- wys. do celów informacyjnych; - przepisy Prawa Budowlanego: ustawy i rozporządzenia; - Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202, poz z późn. zmianami); - normy, przepisy branżowe; 4. Sprawdzenie zgodności z Miejscowym Planem Zagospodarowania Przestrzennego. Dla rozpatrywanego obszaru ul. Lubelskiej brak MPZP. Inwestor wystąpił o wydanie decyzji o warunkach zabudowy. II. CZĘŚĆ OPISOWA 1. Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia są: - projekt budowlany parkingu wraz z ciągiem pieszym, - roboty budowlane realizujące dokumentację; 1.1. Charakterystyczne parametry określające wielkość obiektu lub zakres robót budowlanych: Powierzchnia parkingu 734 m 2 Powierzchnia chodnika 50 m 2 2

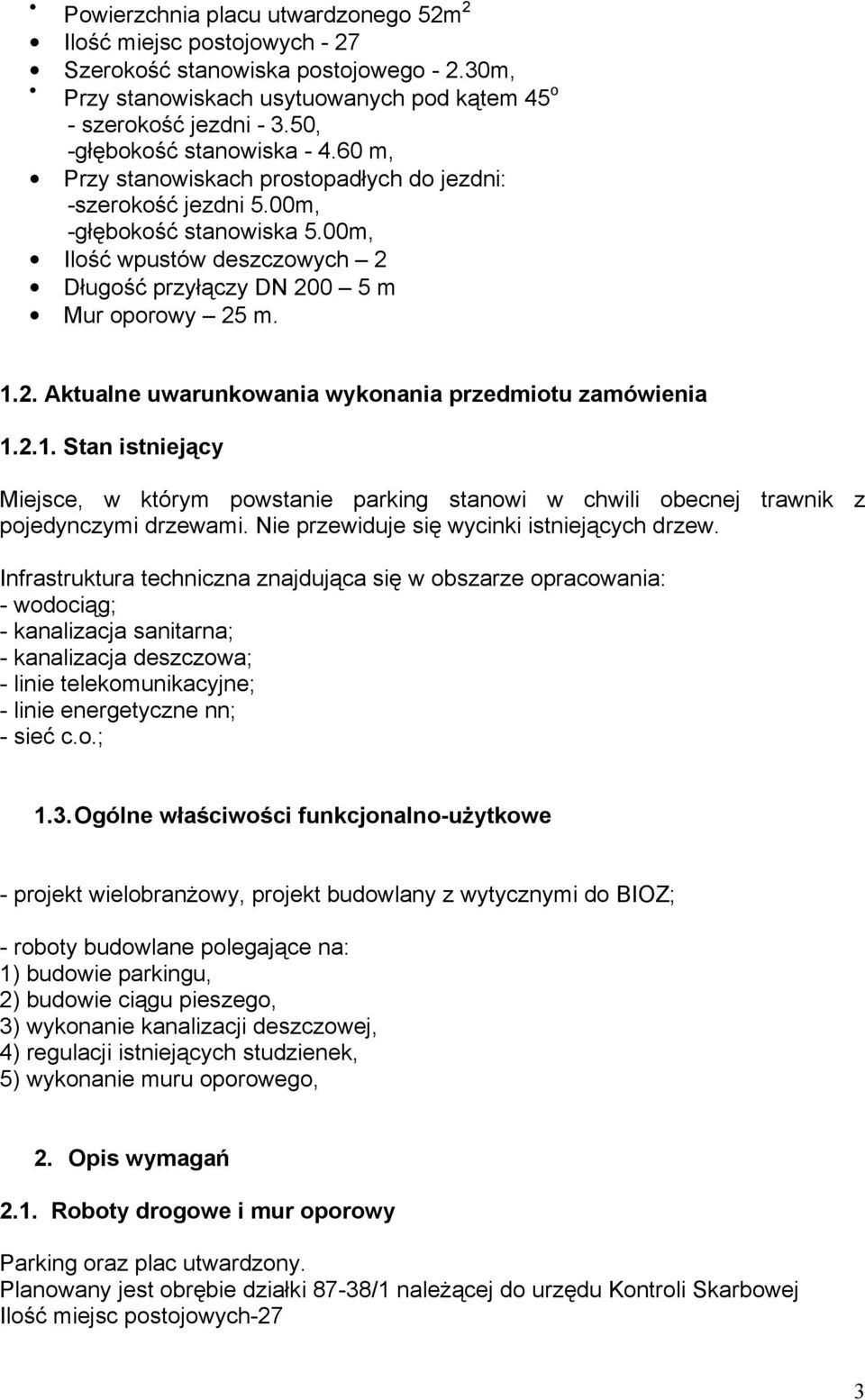

3 Powierzchnia placu utwardzonego 52m 2 Ilość miejsc postojowych - 27 Szerokość stanowiska postojowego m, Przy stanowiskach usytuowanych pod kątem 45 o - szerokość jezdni , -głębokość stanowiska m, Przy stanowiskach prostopadłych do jezdni: -szerokość jezdni 5.00m, -głębokość stanowiska 5.00m, Ilość wpustów deszczowych 2 Długość przyłączy DN m Mur oporowy 25 m Aktualne uwarunkowania wykonania przedmiotu zamówienia Stan istniejący Miejsce, w którym powstanie parking stanowi w chwili obecnej trawnik z pojedynczymi drzewami. Nie przewiduje się wycinki istniejących drzew. Infrastruktura techniczna znajdująca się w obszarze opracowania: - wodociąg; - kanalizacja sanitarna; - kanalizacja deszczowa; - linie telekomunikacyjne; - linie energetyczne nn; - sieć c.o.; 1.3. Ogólne właściwości funkcjonalno-użytkowe - projekt wielobranżowy, projekt budowlany z wytycznymi do BIOZ; - roboty budowlane polegające na: 1) budowie parkingu, 2) budowie ciągu pieszego, 3) wykonanie kanalizacji deszczowej, 4) regulacji istniejących studzienek, 5) wykonanie muru oporowego, 2. Opis wymagań 2.1. Roboty drogowe i mur oporowy Parking oraz plac utwardzony. Planowany jest obrębie działki 87-38/1 należącej do urzędu Kontroli Skarbowej Ilość miejsc postojowych-27 3

4 Szerokość stanowiska postojowego m, Przy stanowiskach usytuowanych pod kątem 45 o - szerokość jezdni , -głębokość stanowiska m, Przy stanowiskach prostopadłych do jezdni: -szerokość jezdni m, -głębokość stanowiska m, Nawierzchnia z kostki betonowej grubości 8 cm na podsypce cementowa piaskowej grubości 3 cm oraz podbudowie z kruszywa łamanego grubości: - 15 cm pod stanowiskami postojowymi - 25 cm pod jednią. Kolor kostki szary Krawężnik betonowy 15x30 cm na ławie z betonu B-10. Chodniki i opaska przy budynku z kostki betonowej grubości 6 cm na podsypce cementowo-piaskowej grubości 5 cm. Obrzeże betonowe 20x6 cm. W rejonie występowania gruntów niepewnych lub wysadzinowych pod nawierzchnią przewidzieć warstwę mrozochronną Przy budynku krawężnik dostosować do poziomu góry okienek piwnicznych. Przed przystąpieniem do robót ziemnych należy zdjąć warstwę gruntu nasypowego przemieszanego z humusem grubości 0.20m oraz warstwę gleby, w tych miejscach gdzie występuje, na całej jej grubości. Grunty te wywieść na odkład. Cześć nasypową wykonać z gruntów przepuszczalnych. W miejscu występowania istniejących nasypów niekontrolowanych minimalna wartość wskaźnika zagęszczenia koryta winna wynosić: dla górnej warstwy grubości 20 cm -1.03, a dla dolnej o grubości od 20 do 50 cm-1.0 Mur oporowy z pustaków ogrodowych na fundamencie z betonu B15 i podbudowie z kruszywa łamanego. Fundament betonowy wysokości 20 cm i szerokości 70 cm. Grubość podbudowy z kruszywa 40 cm. Roboty wykonać zgodnie z WWiORB Kanalizacja deszczowa Przewiduje się wykonanie 2 wpustów deszczowych włączonych do istniejącej sieci kanalizacji deszczowej pod projektowanym parkingiem. Kanalizację wykonać zgodnie z WWiORB. 3. Wymagania, dotyczące dokumentacji projektowej i specyfikacji technicznej dokumentację projektową wykonać na podstawie aktualnej mapy do celów projektowych informacja dotycząca BIOZ - wykonać dla każdej z branż osobno 4

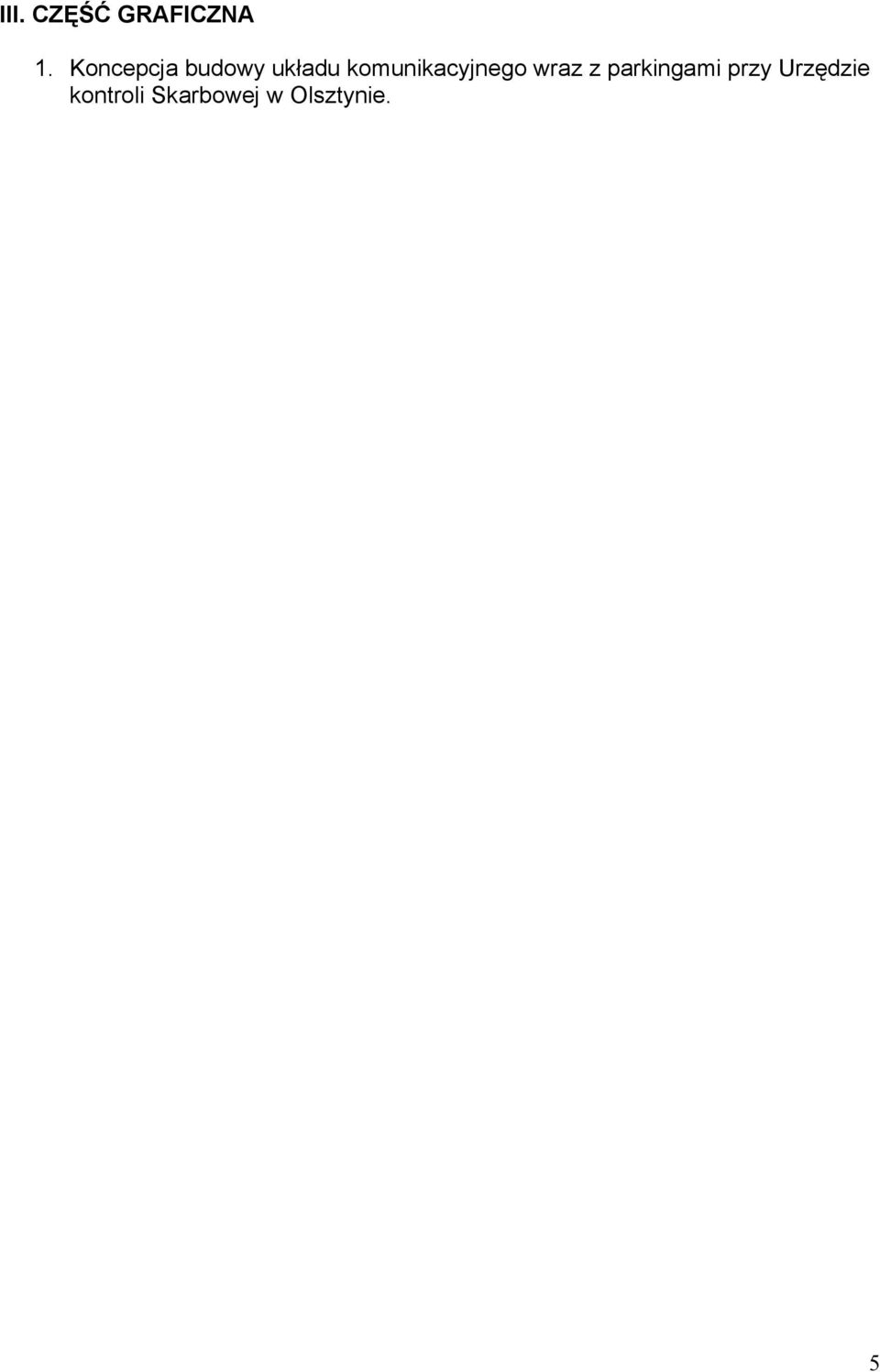

5 III. CZĘŚĆ GRAFICZNA 1. Koncepcja budowy układu komunikacyjnego wraz z parkingami przy Urzędzie kontroli Skarbowej w Olsztynie. 5

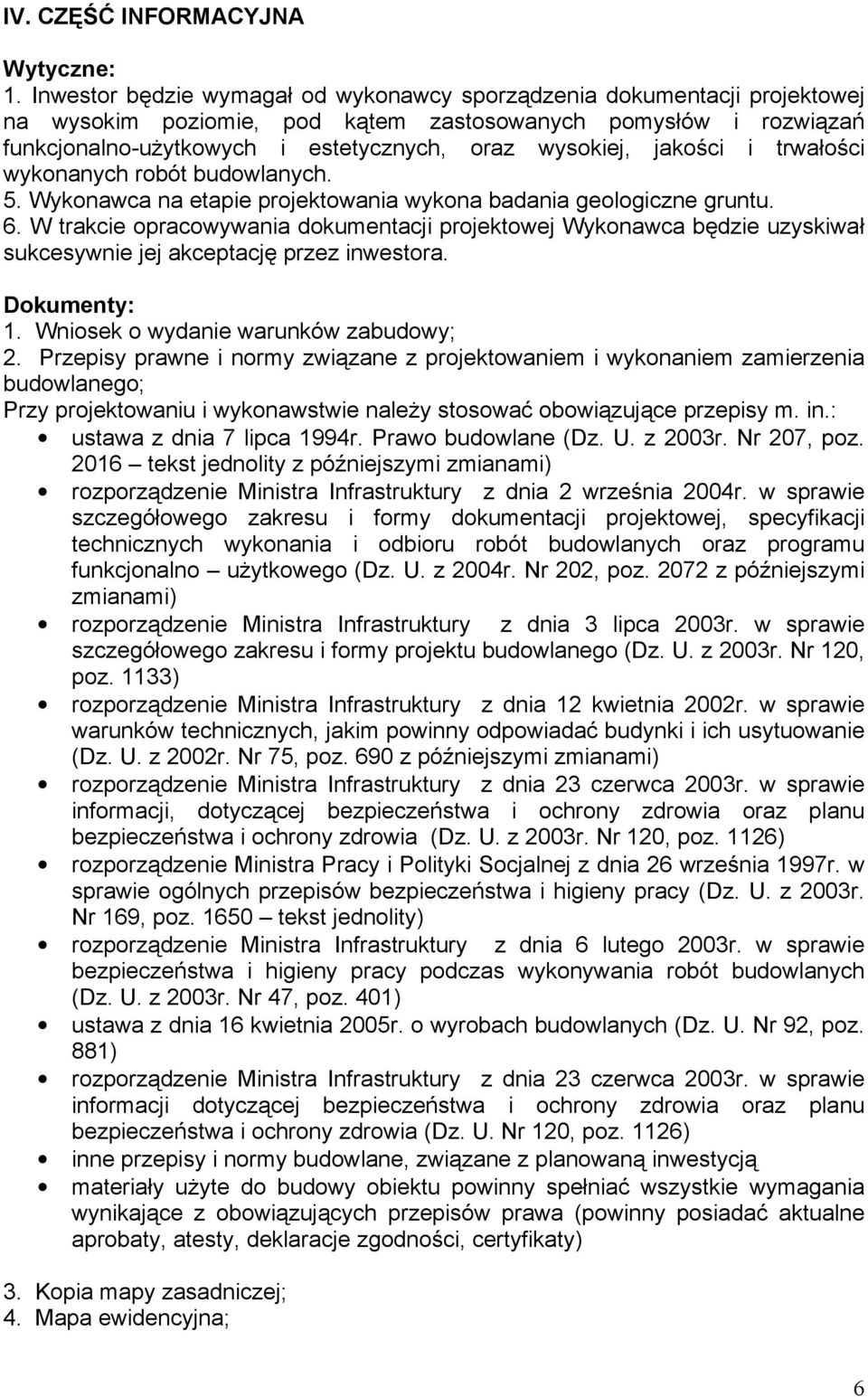

6 IV. CZĘŚĆ INFORMACYJNA Wytyczne: 1. Inwestor będzie wymagał od wykonawcy sporządzenia dokumentacji projektowej na wysokim poziomie, pod kątem zastosowanych pomysłów i rozwiązań funkcjonalno-użytkowych i estetycznych, oraz wysokiej, jakości i trwałości wykonanych robót budowlanych. 5. Wykonawca na etapie projektowania wykona badania geologiczne gruntu. 6. W trakcie opracowywania dokumentacji projektowej Wykonawca będzie uzyskiwał sukcesywnie jej akceptację przez inwestora. Dokumenty: 1. Wniosek o wydanie warunków zabudowy; 2. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego; Przy projektowaniu i wykonawstwie należy stosować obowiązujące przepisy m. in.: ustawa z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. z 2003r. Nr 207, poz tekst jednolity z późniejszymi zmianami) rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego (Dz. U. z 2004r. Nr 202, poz z późniejszymi zmianami) rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2003r. Nr 120, poz. 1133) rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002r. Nr 75, poz. 690 z późniejszymi zmianami) rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji, dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z 2003r. Nr 120, poz. 1126) rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. z 2003r. Nr 169, poz tekst jednolity) rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003r. Nr 47, poz. 401) ustawa z dnia 16 kwietnia 2005r. o wyrobach budowlanych (Dz. U. Nr 92, poz. 881) rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126) inne przepisy i normy budowlane, związane z planowaną inwestycją materiały użyte do budowy obiektu powinny spełniać wszystkie wymagania wynikające z obowiązujących przepisów prawa (powinny posiadać aktualne aprobaty, atesty, deklaracje zgodności, certyfikaty) 3. Kopia mapy zasadniczej; 4. Mapa ewidencyjna; 6

7 5. Warunki Wykonania i Odbioru Robót Budowlanych komplet. 7
