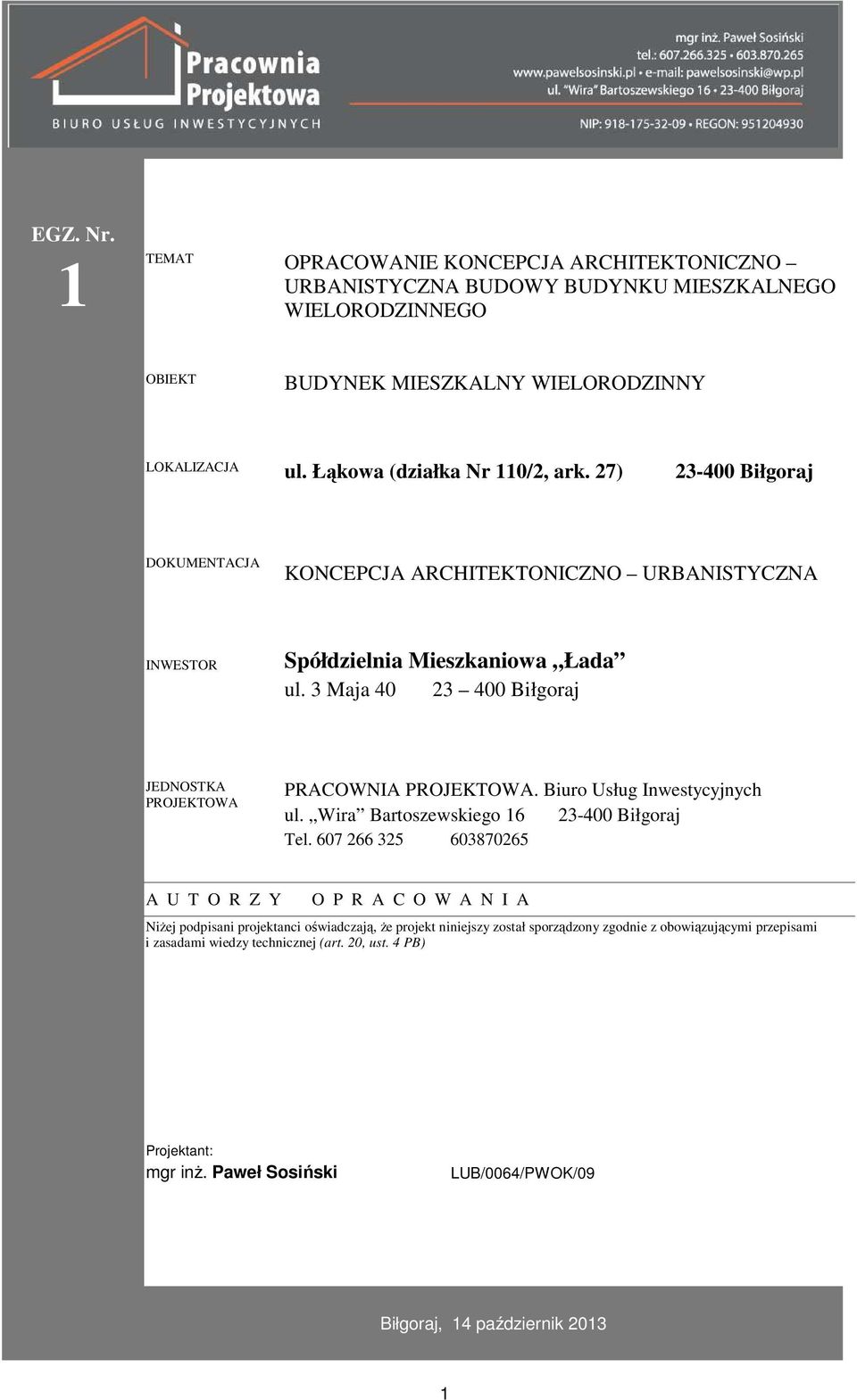

1 EGZ. Nr. 1 TEMAT OPRACOWANIE KONCEPCJA ARCHITEKTONICZNO URBANISTYCZNA BUDOWY BUDYNKU MIESZKALNEGO WIELORODZINNEGO OBIEKT BUDYNEK MIESZKALNY WIELORODZINNY LOKALIZACJA ul. Łąkowa (działka Nr 110/2, ark. 27) Biłgoraj DOKUMENTACJA KONCEPCJA ARCHITEKTONICZNO URBANISTYCZNA INWESTOR Spółdzielnia Mieszkaniowa Łada ul. 3 Maja Biłgoraj JEDNOSTKA PROJEKTOWA PRACOWNIA PROJEKTOWA. Biuro Usług Inwestycyjnych ul. Wira Bartoszewskiego Biłgoraj Tel A U T O R Z Y O P R A C O W A N I A NiŜej podpisani projektanci oświadczają, Ŝe projekt niniejszy został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej (art. 20, ust. 4 PB) Projektant: mgr inŝ. Paweł Sosiński LUB/0064/PWOK/09 Biłgoraj, 14 październik

3 Maja 40 23 400 Biłgoraj JEDNOSTKA PROJEKTOWA PRACOWNIA PROJEKTOWA. Biuro Usług Inwestycyjnych ul. Wira Bartoszewskiego 16 23-400 Biłgoraj Tel.

2 SPIS ZAWARTOŚCI OPRACOWANIA 1. Strona tytułowa 2. Spis zawartości opracowania 3. Opis techniczny Część rysunkowa 4. Rys. Nr 0 - Koncepcja projektu zagospodarowania działki skala 1: Rys. Nr 1 - Rzut parteru skala 1: Rys. Nr 2 - Rzut kondygnacji powtarzalnej skala 1: Rys. Nr 3 - Przekrój A-A skala 1: Rys. Nr 4 - Elewacje skala 1:150

Nr 0 - Koncepcja projektu zagospodarowania działki skala 1:500 5. Rys.

3 OPIS TECHNICZNY do koncepcji architektoniczno urbanistycznej 1. DANE OGÓLNE 1.1 Podstawa opracowania Zlecenie inwestora; Uzgodnienia z inwestorem; Podkład mapy zasadniczej; Decyzja o warunkach zabudowy; Rozporządzenie Ministra Infrastruktury z dnia r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Dz.U. Nr 75 poz.690 zm. Dz.U. Nr 33 poz.270 z 2003r oraz Dz.U. Nr 109 poz.1156 z 2004r; Wizja lokalna terenu inwestycji; Literatura fachowa. 1.2 Cel opracowania, przeznaczenie obiektu Opracowanie koncepcji architektoniczno urbanistycznej budynku mieszkalnego wielorodzinnego przeznaczonego do lokalizacji na działce Nr 110/2 przy ul. Łąkowej w Biłgoraju. Budynek czterokondygnacyjny, niepodpiwniczony, zwieńczony dachem stromym pokrytym blachą. 1.3 Charakterystyka stanu istniejącego W obecnej chwili teren inwestycji zabudowany jest budynkiem handlowo usługowym konstrukcji stalowej oraz budynkiem murowanym. Oba budynki parterowe przeznaczone do rozbiórki. Działka uzbrojona w sieci energetyczną, wodociągową, i kanalizacji sanitarnej

2002r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Dz.U. Nr 75 poz.690 zm. Dz.U. Nr 33 poz.270 z 2003r oraz Dz.U. Nr 109 poz.

4 1.4 Dane charakterystyczne inwestycji. Powierzchnia terenu inwestycji ok. 2060,00 m 2 Powierzchnia zabudowy - 511,63 m 2 Powierzchnia uŝytkowa kondygnacji (powierzchnia mieszkań) - 321,90 m 2 Powierzchnia uŝytkowa (powierzchnia mieszkań) ,60 m 2 Liczba mieszkań - 24 szt. Ilość kondygnacji - 4 Powierzchnia komunikacji ogólnej - 257,40 m 2 Powierzchnia całkowita ,00 m 2 Wysokość budynku do kalenicy - 14,51 m Kubatura brutto ,00 m 3 2. DANE KONSTRUKCYJNO-MATERIAŁOWE Fundamenty: Fundamenty w postaci ław Ŝelbetowych. Posadowienie bezpośrednie na gruncie mineralnym. Ściany konstrukcyjne: Ściany z pustaka ceramicznego Max.Ściany zewnętrzne ocieplone metodą lekką mokrą na styropianie, wyprawa elewacyjna - tynk akrylowy. Ściany działowe: Ściany działowe murowane z płytek z betonu komórkowego. Stropy: Stropy gęstoŝebrowe Teriva F-I. Dach: Dach konstrukcji ciesielskiej płatwiowo kleszczowej. Pochylenie połaci 20 stopni. Pokrycie blacha panelowa, trapezowa lub dachówkowa. Stolarka: Okna PCV z nawiewnikami higrosterowalnymi. Na parterze okna antywłamaniowe. Drzwi wejściowe na klatki schodowe i wiatrołapy aluminiowe. Drzwi wejściowe do mieszkań płytowe lub płycinowe drewniane lub stalowe.

szt. Ilość kondygnacji - 4 Powierzchnia komunikacji ogólnej - 257,40 m 2 Powierzchnia całkowita - 1545,00 m 2 Wysokość budynku do kalenicy - 14,51 m Kubatura brutto - 6907,00 m 3 2.

5 3. OPIS KONSTRUKCYJNY 3.1 Układ konstrukcyjny Budynek czterokondygnacyjny, o układzie konstrukcyjnym poprzecznym. 3.2 Warunki posadowienia Posadowienie na gruntach rodzimych mineralnych. Przewiduje się posadowienie bezpośrednie na ławach fundamentowych. 3.3 Wpływy górnicze Nie występują. 3.4 Sposób wznoszenia obiektu Sposób wznoszenia obiektu tradycyjny, sposobem zleconym. 3.5 Naruszenie interesów osób trzecich Nie występuje. 4. ROZWIĄZANIA INSTALACYJNE W budynku przewiduje się następujące instalacje: wody zimnej i ciepłej (ciepła woda z kotła gazowego kondensacyjnego dwufunkcyjnego); centralnego ogrzewania (kocioł gazowy kondensacyjny dwufunkcyjny); kanalizacji sanitarnej; energetyczną; gazową (kotły gazowe i kuchnie gazowe do gotowania w kaŝdym mieszkaniu); 5. CHARAKTERYSTYKA EKOLOGICZNA 5.1 Zapotrzebowanie na wodę i odprowadzenie ścieków Zapotrzebowanie na wodę zaleŝeć będzie od indywidualnego zuŝycia przez mieszkańców. Zakłada się zuŝycie na jedno mieszkanie w granicach 8-10m3 na m/c. 5.2 Emisja zanieczyszczeń gazowych Nie występuje. 5.3 Odpady stałe Odpady stałe gromadzone będą w kontenerze zlokalizowanym przy placyku gospodarczym. Kontener ustawiony na utwardzonym podłoŝu wraz z pojemnikami do segregacji odpadów. 5.4 Hałas, wibracje, promieniowanie Nie wystąpią. 5.5 Wpływ obiektu na istniejący drzewostan, glebę i wodę. Ujemny nie wystąpi.

4. ROZWIĄZANIA INSTALACYJNE W budynku przewiduje się następujące instalacje: wody zimnej i ciepłej (ciepła woda z kotła gazowego kondensacyjnego dwufunkcyjnego); centralnego ogrzewania (kocioł gazowy

6 6. CHARAKTERYSTYKA BUDYNKU POD WZGLĘDEM OCHRONY PPOś. 6.1 Kategoria zagroŝenia ludzi ZL IV; 6.2 Klasa odporności poŝarowej C; 6.3 Budynek niski (do 12m); 7. DOSTĘPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH Budynek dostępny dla osób niepełnosprawnych poruszających się na wózkach inwalidzkich bezpośredni z poziomu chodnika przy budynku. W pobliŝu wejścia do budynku wydzielone miejsce parkingowe o wymiarach 3,60m x 5,00m. Opracowanie: mgr inŝ. Paweł Sosiński

DOSTĘPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH Budynek dostępny dla osób niepełnosprawnych poruszających się na wózkach
