PROJEKT. remont drogi gminnej ul. Stary Rynek w m. Radzymin odcinek od ul. Weteranów do ul. Kardynała Stefana Wyszyńskiego

Transkrypt

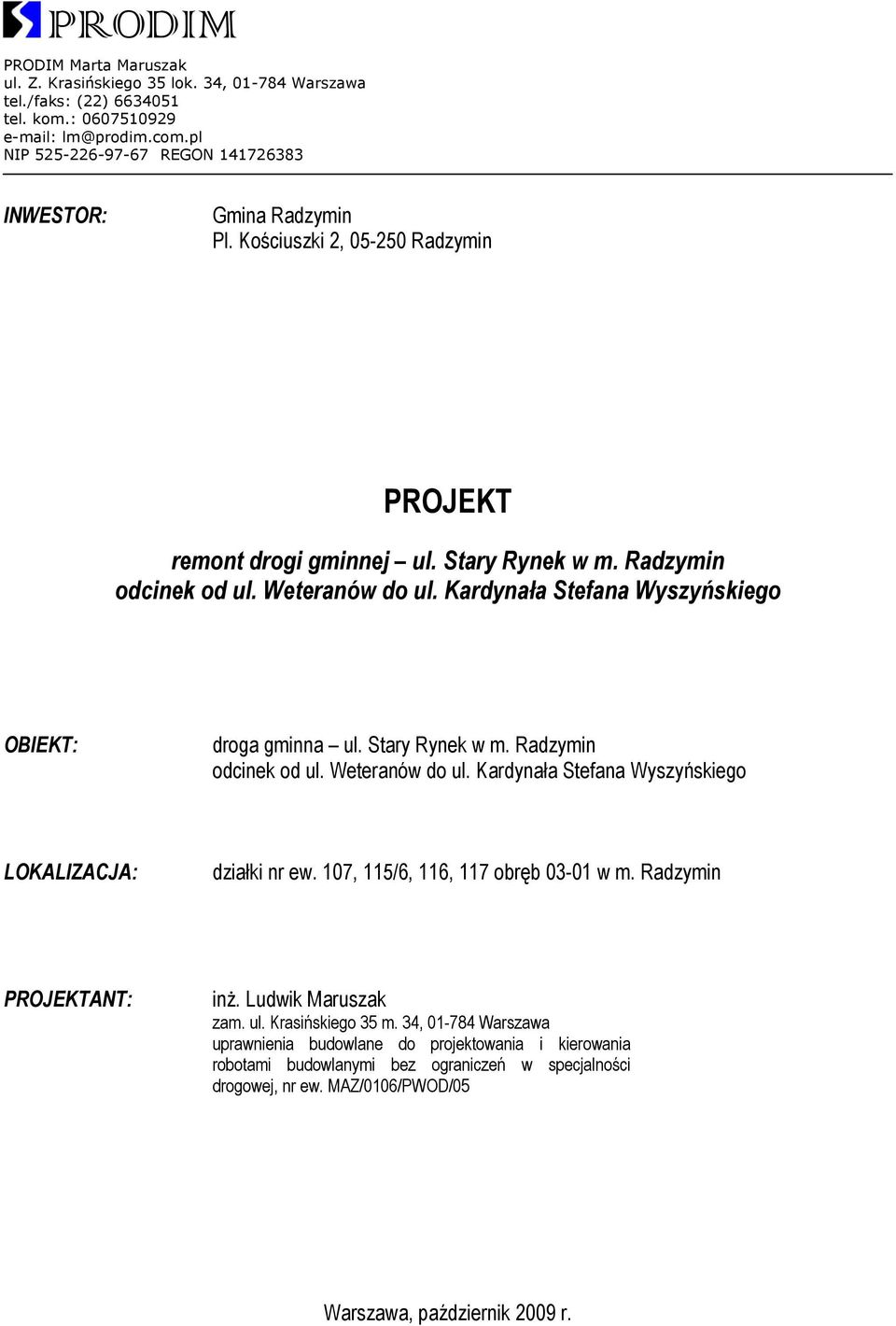

1 PRODIM PRODIM Marta Maruszak ul. Z. Krasińskiego 35 lok. 34, Warszawa tel./faks: (22) tel. kom.: NIP REGON INWESTOR: Gmina Radzymin Pl. Kościuszki 2, Radzymin PROJEKT remont drogi gminnej ul. Stary Rynek w m. Radzymin odcinek od ul. Weteranów do ul. Kardynała Stefana Wyszyńskiego OBIEKT: droga gminna ul. Stary Rynek w m. Radzymin odcinek od ul. Weteranów do ul. Kardynała Stefana Wyszyńskiego LOKALIZACJA: działki nr ew. 107, 115/6, 116, 117 obręb w m. Radzymin PROJEKTANT: inż. Ludwik Maruszak zam. ul. Krasińskiego 35 m. 34, Warszawa uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności drogowej, nr ew. MAZ/0106/PWOD/05 Warszawa, październik 2009 r.

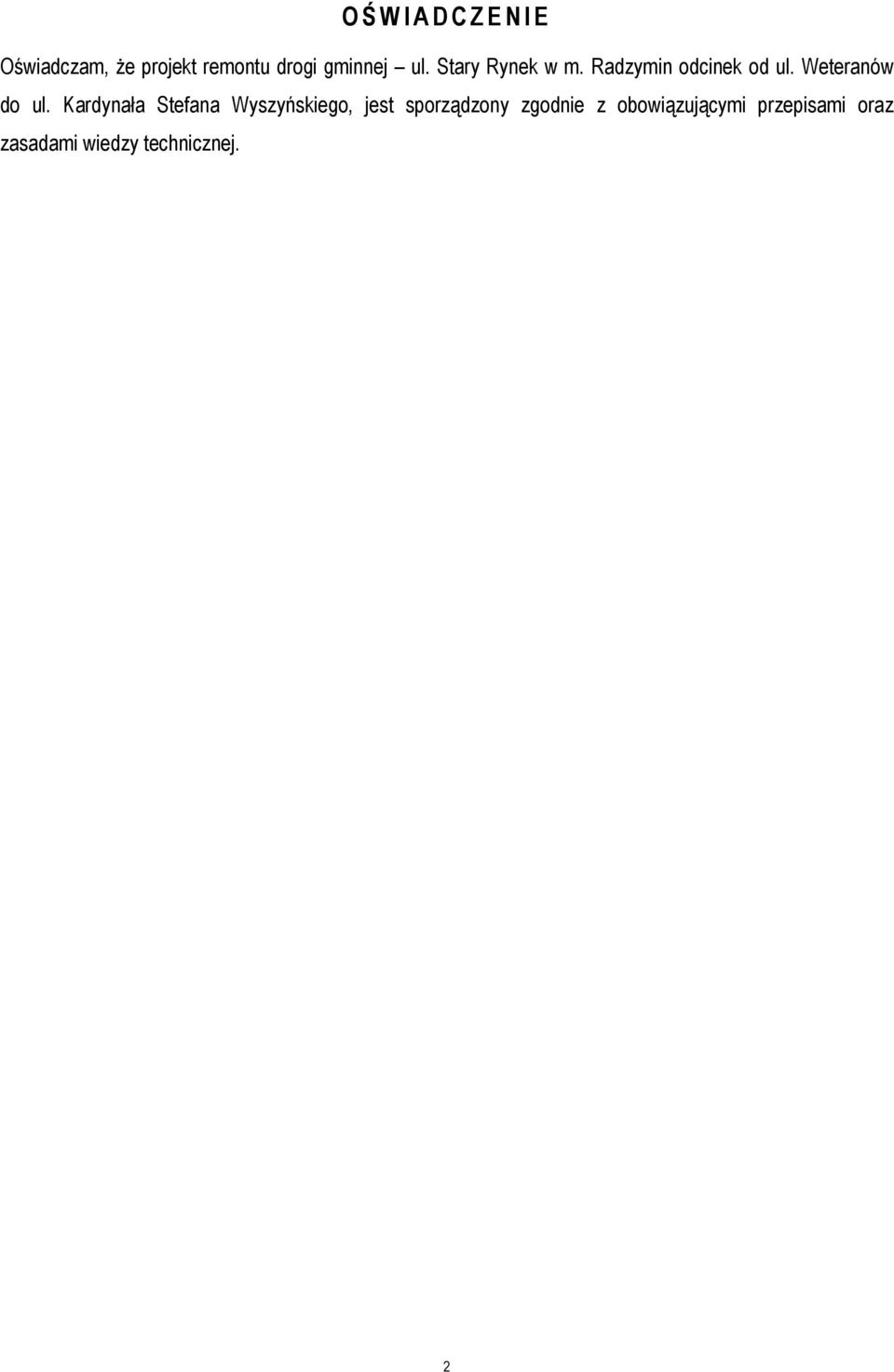

2 O Ś WIADCZENIE Oświadczam, że projekt remontu drogi gminnej ul. Stary Rynek w m. Radzymin odcinek od ul. Weteranów do ul. Kardynała Stefana Wyszyńskiego, jest sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. 2

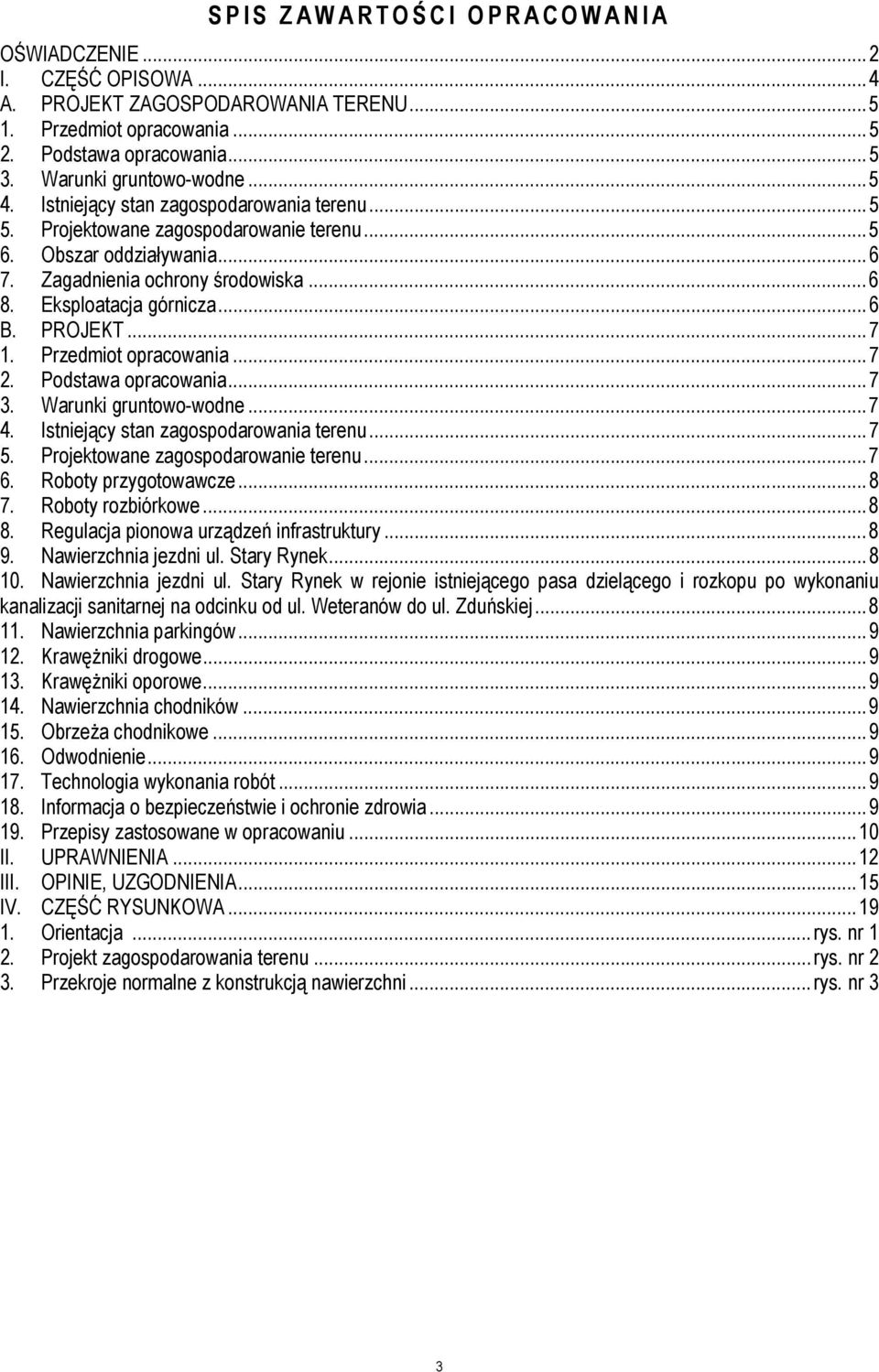

3 SPIS ZAWARTOŚ CI OPRACOWANIA OŚWIADCZENIE...2 I. CZĘŚĆ OPISOWA...4 A. PROJEKT ZAGOSPODAROWANIA TERENU Przedmiot opracowania Podstawa opracowania Warunki gruntowo-wodne Istniejący stan zagospodarowania terenu Projektowane zagospodarowanie terenu Obszar oddziaływania Zagadnienia ochrony środowiska Eksploatacja górnicza...6 B. PROJEKT Przedmiot opracowania Podstawa opracowania Warunki gruntowo-wodne Istniejący stan zagospodarowania terenu Projektowane zagospodarowanie terenu Roboty przygotowawcze Roboty rozbiórkowe Regulacja pionowa urządzeń infrastruktury Nawierzchnia jezdni ul. Stary Rynek Nawierzchnia jezdni ul. Stary Rynek w rejonie istniejącego pasa dzielącego i rozkopu po wykonaniu kanalizacji sanitarnej na odcinku od ul. Weteranów do ul. Zduńskiej Nawierzchnia parkingów Krawężniki drogowe Krawężniki oporowe Nawierzchnia chodników Obrzeża chodnikowe Odwodnienie Technologia wykonania robót Informacja o bezpieczeństwie i ochronie zdrowia Przepisy zastosowane w opracowaniu...10 II. UPRAWNIENIA...12 III. OPINIE, UZGODNIENIA...15 IV. CZĘŚĆ RYSUNKOWA Orientacja... rys. nr 1 2. Projekt zagospodarowania terenu... rys. nr 2 3. Przekroje normalne z konstrukcją nawierzchni... rys. nr 3 3

4 I. CZĘŚĆ OPISOWA 4

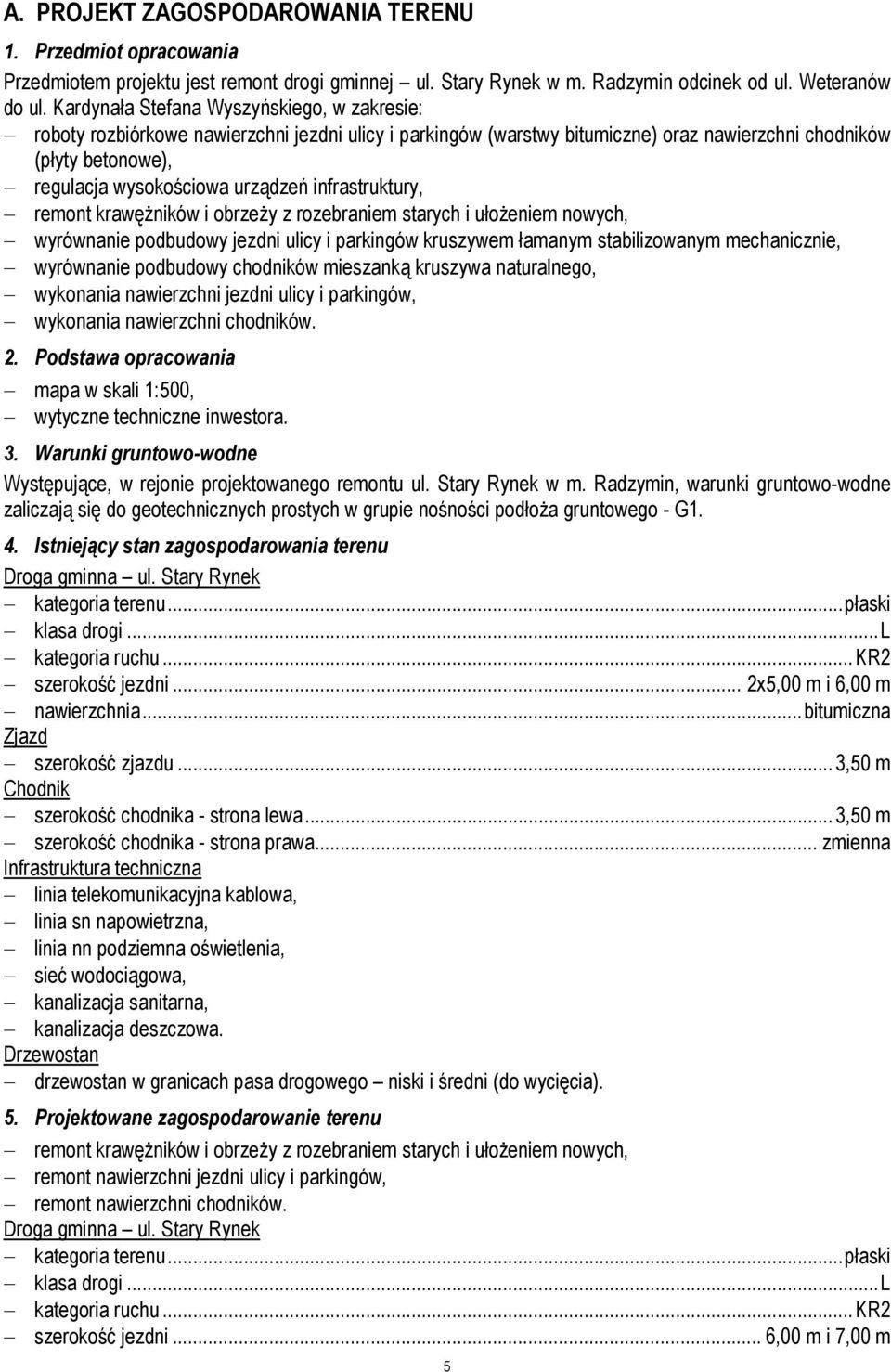

5 A. PROJEKT ZAGOSPODAROWANIA TERENU 1. Przedmiot opracowania Przedmiotem projektu jest remont drogi gminnej ul. Stary Rynek w m. Radzymin odcinek od ul. Weteranów do ul. Kardynała Stefana Wyszyńskiego, w zakresie: roboty rozbiórkowe nawierzchni jezdni ulicy i parkingów (warstwy bitumiczne) oraz nawierzchni chodników (płyty betonowe), regulacja wysokościowa urządzeń infrastruktury, remont krawężników i obrzeży z rozebraniem starych i ułożeniem nowych, wyrównanie podbudowy jezdni ulicy i parkingów kruszywem łamanym stabilizowanym mechanicznie, wyrównanie podbudowy chodników mieszanką kruszywa naturalnego, wykonania nawierzchni jezdni ulicy i parkingów, wykonania nawierzchni chodników. 2. Podstawa opracowania mapa w skali 1:500, wytyczne techniczne inwestora. 3. Warunki gruntowo-wodne Występujące, w rejonie projektowanego remontu ul. Stary Rynek w m. Radzymin, warunki gruntowo-wodne zaliczają się do geotechnicznych prostych w grupie nośności podłoża gruntowego - G1. 4. Istniejący stan zagospodarowania terenu Droga gminna ul. Stary Rynek kategoria terenu...płaski klasa drogi...l kategoria ruchu...kr2 szerokość jezdni... 2x5,00 m i 6,00 m nawierzchnia...bitumiczna Zjazd szerokość zjazdu...3,50 m Chodnik szerokość chodnika - strona lewa...3,50 m szerokość chodnika - strona prawa... zmienna Infrastruktura techniczna linia telekomunikacyjna kablowa, linia sn napowietrzna, linia nn podziemna oświetlenia, sieć wodociągowa, kanalizacja sanitarna, kanalizacja deszczowa. Drzewostan drzewostan w granicach pasa drogowego niski i średni (do wycięcia). 5. Projektowane zagospodarowanie terenu remont krawężników i obrzeży z rozebraniem starych i ułożeniem nowych, remont nawierzchni jezdni ulicy i parkingów, remont nawierzchni chodników. Droga gminna ul. Stary Rynek kategoria terenu...płaski klasa drogi...l kategoria ruchu...kr2 szerokość jezdni... 6,00 m i 7,00 m 5

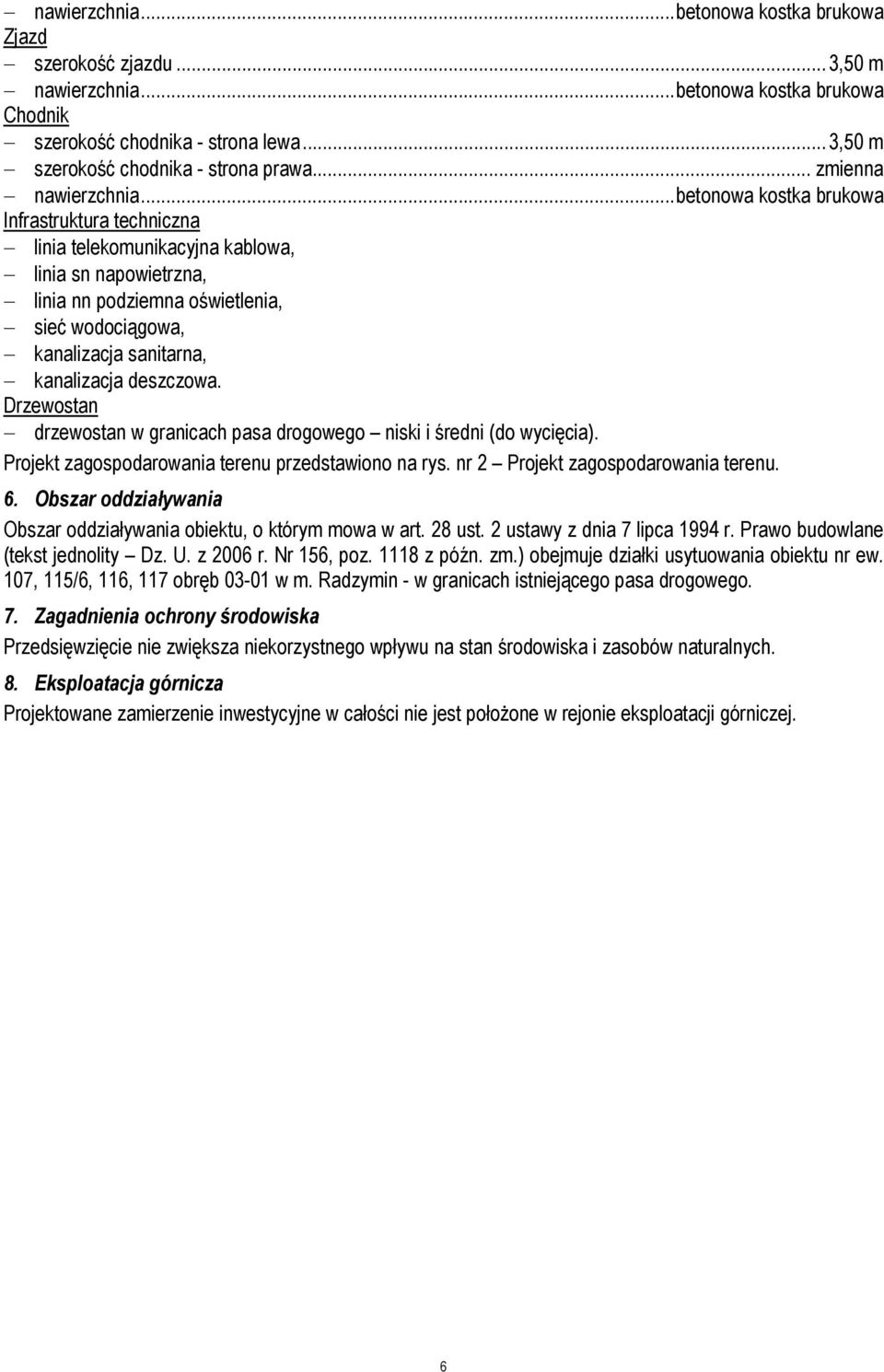

6 nawierzchnia...betonowa kostka brukowa Zjazd szerokość zjazdu...3,50 m nawierzchnia...betonowa kostka brukowa Chodnik szerokość chodnika - strona lewa...3,50 m szerokość chodnika - strona prawa... zmienna nawierzchnia...betonowa kostka brukowa Infrastruktura techniczna linia telekomunikacyjna kablowa, linia sn napowietrzna, linia nn podziemna oświetlenia, sieć wodociągowa, kanalizacja sanitarna, kanalizacja deszczowa. Drzewostan drzewostan w granicach pasa drogowego niski i średni (do wycięcia). Projekt zagospodarowania terenu przedstawiono na rys. nr 2 Projekt zagospodarowania terenu. 6. Obszar oddziaływania Obszar oddziaływania obiektu, o którym mowa w art. 28 ust. 2 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. z 2006 r. Nr 156, poz z późn. zm.) obejmuje działki usytuowania obiektu nr ew. 107, 115/6, 116, 117 obręb w m. Radzymin - w granicach istniejącego pasa drogowego. 7. Zagadnienia ochrony środowiska Przedsięwzięcie nie zwiększa niekorzystnego wpływu na stan środowiska i zasobów naturalnych. 8. Eksploatacja górnicza Projektowane zamierzenie inwestycyjne w całości nie jest położone w rejonie eksploatacji górniczej. 6

7 B. PROJEKT 1. Przedmiot opracowania Przedmiotem projektu jest remont drogi gminnej ul. Stary Rynek w m. Radzymin odcinek od ul. Weteranów do ul. Kardynała Stefana Wyszyńskiego, w zakresie: roboty rozbiórkowe nawierzchni jezdni ulicy i parkingów (warstwy bitumiczne) oraz nawierzchni chodników (płyty betonowe), regulacja wysokościowa urządzeń infrastruktury, remont krawężników i obrzeży z rozebraniem starych i ułożeniem nowych, wyrównanie podbudowy jezdni ulicy i parkingów kruszywem łamanym stabilizowanym mechanicznie, wyrównanie podbudowy chodników mieszanką kruszywa naturalnego, wykonania nawierzchni jezdni ulicy i parkingów, wykonania nawierzchni chodników. 2. Podstawa opracowania mapa w skali 1:500, wytyczne techniczne inwestora. 3. Warunki gruntowo-wodne Występujące, w rejonie projektowanego remontu ul. Stary Rynek w m. Radzymin, warunki gruntowo-wodne zaliczają się do geotechnicznych prostych w grupie nośności podłoża gruntowego - G1. 4. Istniejący stan zagospodarowania terenu Droga gminna ul. Stary Rynek kategoria terenu...płaski klasa drogi...l kategoria ruchu...kr2 szerokość jezdni... 2x5,00 m i 6,00 m nawierzchnia...bitumiczna Zjazd szerokość zjazdu...3,50 m Chodnik szerokość chodnika - strona lewa...3,50 m szerokość chodnika - strona prawa... zmienna Infrastruktura techniczna linia telekomunikacyjna kablowa, linia sn napowietrzna, linia nn podziemna oświetlenia, sieć wodociągowa, kanalizacja sanitarna, kanalizacja deszczowa. Drzewostan drzewostan w granicach pasa drogowego niski i średni (do wycięcia). 5. Projektowane zagospodarowanie terenu remont krawężników i obrzeży z rozebraniem starych i ułożeniem nowych, remont nawierzchni jezdni ulicy i parkingów, remont nawierzchni chodników. Droga gminna ul. Stary Rynek kategoria terenu...płaski klasa drogi...l kategoria ruchu...kr2 szerokość jezdni... 6,00 m i 7,00 m 7

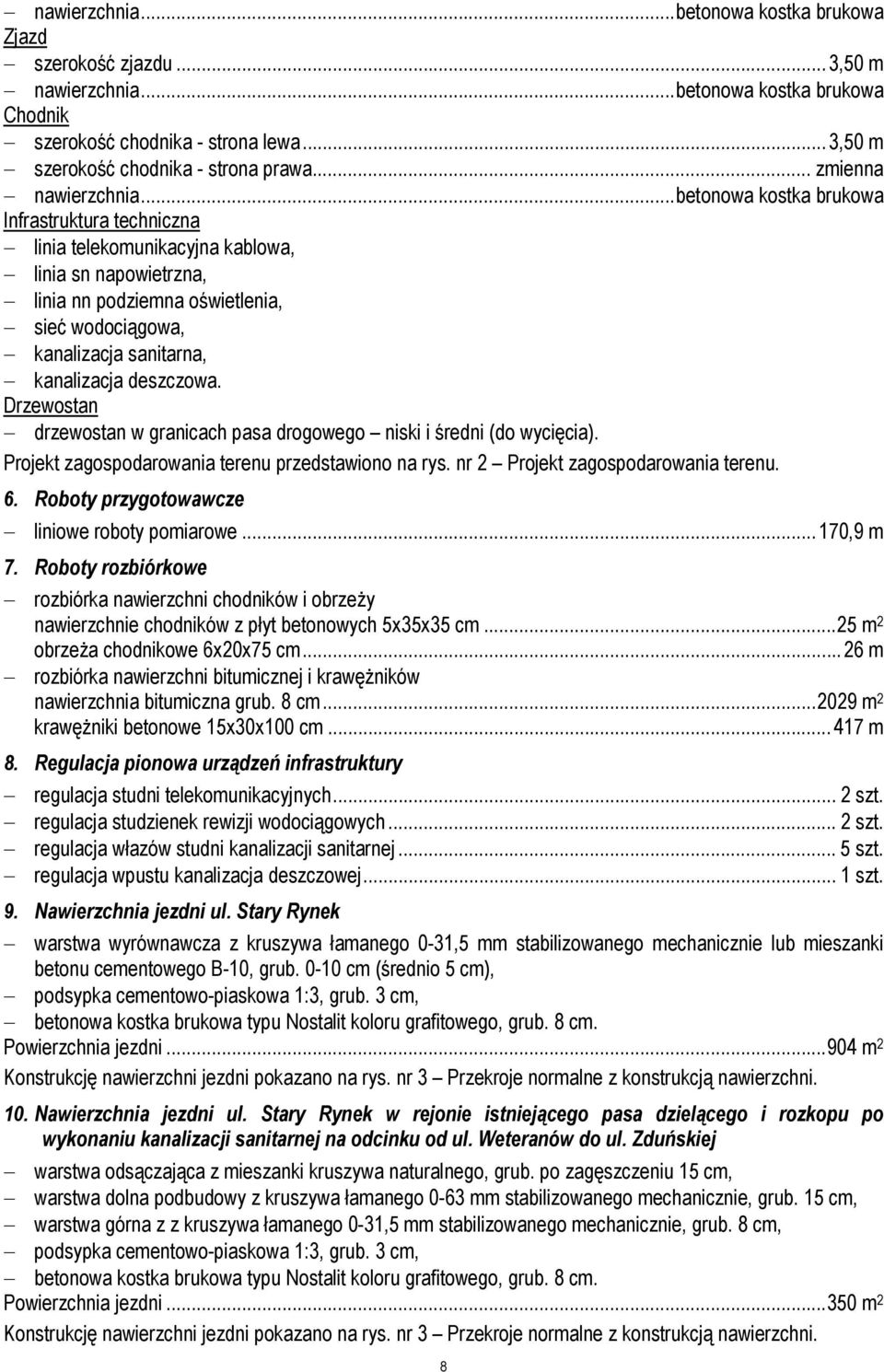

8 nawierzchnia...betonowa kostka brukowa Zjazd szerokość zjazdu...3,50 m nawierzchnia...betonowa kostka brukowa Chodnik szerokość chodnika - strona lewa...3,50 m szerokość chodnika - strona prawa... zmienna nawierzchnia...betonowa kostka brukowa Infrastruktura techniczna linia telekomunikacyjna kablowa, linia sn napowietrzna, linia nn podziemna oświetlenia, sieć wodociągowa, kanalizacja sanitarna, kanalizacja deszczowa. Drzewostan drzewostan w granicach pasa drogowego niski i średni (do wycięcia). Projekt zagospodarowania terenu przedstawiono na rys. nr 2 Projekt zagospodarowania terenu. 6. Roboty przygotowawcze liniowe roboty pomiarowe ,9 m 7. Roboty rozbiórkowe rozbiórka nawierzchni chodników i obrzeży nawierzchnie chodników z płyt betonowych 5x35x35 cm...25 m 2 obrzeża chodnikowe 6x20x75 cm...26 m rozbiórka nawierzchni bitumicznej i krawężników nawierzchnia bitumiczna grub. 8 cm m 2 krawężniki betonowe 15x30x100 cm m 8. Regulacja pionowa urządzeń infrastruktury regulacja studni telekomunikacyjnych... 2 szt. regulacja studzienek rewizji wodociągowych... 2 szt. regulacja włazów studni kanalizacji sanitarnej... 5 szt. regulacja wpustu kanalizacja deszczowej... 1 szt. 9. Nawierzchnia jezdni ul. Stary Rynek warstwa wyrównawcza z kruszywa łamanego 0-31,5 mm stabilizowanego mechanicznie lub mieszanki betonu cementowego B-10, grub cm (średnio 5 cm), podsypka cementowo-piaskowa 1:3, grub. 3 cm, betonowa kostka brukowa typu Nostalit koloru grafitowego, grub. 8 cm. Powierzchnia jezdni m 2 Konstrukcję nawierzchni jezdni pokazano na rys. nr 3 Przekroje normalne z konstrukcją nawierzchni. 10. Nawierzchnia jezdni ul. Stary Rynek w rejonie istniejącego pasa dzielącego i rozkopu po wykonaniu kanalizacji sanitarnej na odcinku od ul. Weteranów do ul. Zduńskiej warstwa odsączająca z mieszanki kruszywa naturalnego, grub. po zagęszczeniu 15 cm, warstwa dolna podbudowy z kruszywa łamanego 0-63 mm stabilizowanego mechanicznie, grub. 15 cm, warstwa górna z z kruszywa łamanego 0-31,5 mm stabilizowanego mechanicznie, grub. 8 cm, podsypka cementowo-piaskowa 1:3, grub. 3 cm, betonowa kostka brukowa typu Nostalit koloru grafitowego, grub. 8 cm. Powierzchnia jezdni m 2 Konstrukcję nawierzchni jezdni pokazano na rys. nr 3 Przekroje normalne z konstrukcją nawierzchni. 8

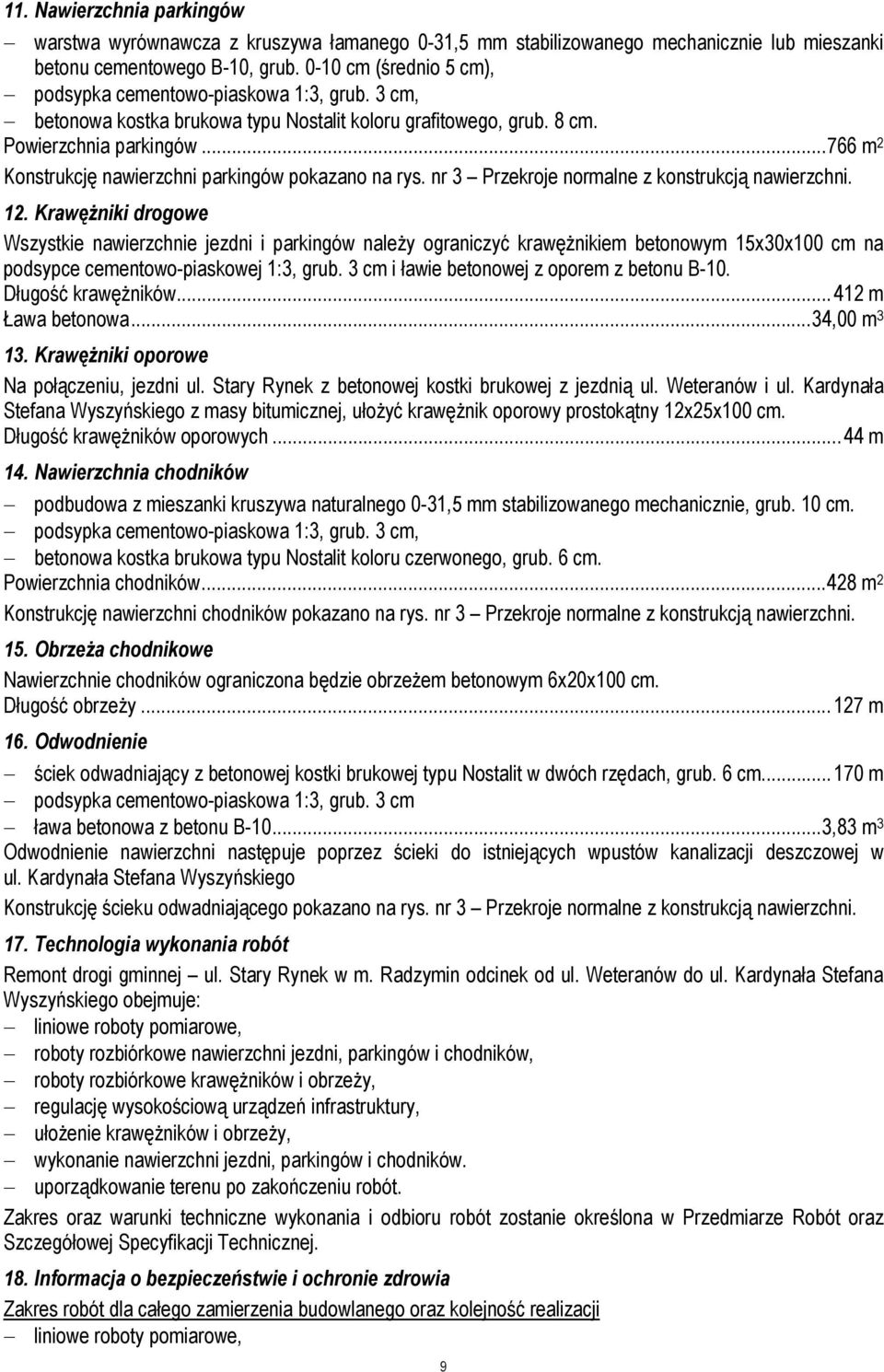

9 11. Nawierzchnia parkingów warstwa wyrównawcza z kruszywa łamanego 0-31,5 mm stabilizowanego mechanicznie lub mieszanki betonu cementowego B-10, grub cm (średnio 5 cm), podsypka cementowo-piaskowa 1:3, grub. 3 cm, betonowa kostka brukowa typu Nostalit koloru grafitowego, grub. 8 cm. Powierzchnia parkingów m 2 Konstrukcję nawierzchni parkingów pokazano na rys. nr 3 Przekroje normalne z konstrukcją nawierzchni. 12. Krawężniki drogowe Wszystkie nawierzchnie jezdni i parkingów należy ograniczyć krawężnikiem betonowym 15x30x100 cm na podsypce cementowo-piaskowej 1:3, grub. 3 cm i ławie betonowej z oporem z betonu B-10. Długość krawężników m Ława betonowa...34,00 m Krawężniki oporowe Na połączeniu, jezdni ul. Stary Rynek z betonowej kostki brukowej z jezdnią ul. Weteranów i ul. Kardynała Stefana Wyszyńskiego z masy bitumicznej, ułożyć krawężnik oporowy prostokątny 12x25x100 cm. Długość krawężników oporowych...44 m 14. Nawierzchnia chodników podbudowa z mieszanki kruszywa naturalnego 0-31,5 mm stabilizowanego mechanicznie, grub. 10 cm. podsypka cementowo-piaskowa 1:3, grub. 3 cm, betonowa kostka brukowa typu Nostalit koloru czerwonego, grub. 6 cm. Powierzchnia chodników m 2 Konstrukcję nawierzchni chodników pokazano na rys. nr 3 Przekroje normalne z konstrukcją nawierzchni. 15. Obrzeża chodnikowe Nawierzchnie chodników ograniczona będzie obrzeżem betonowym 6x20x100 cm. Długość obrzeży m 16. Odwodnienie ściek odwadniający z betonowej kostki brukowej typu Nostalit w dwóch rzędach, grub. 6 cm m podsypka cementowo-piaskowa 1:3, grub. 3 cm ława betonowa z betonu B ,83 m 3 Odwodnienie nawierzchni następuje poprzez ścieki do istniejących wpustów kanalizacji deszczowej w ul. Kardynała Stefana Wyszyńskiego Konstrukcję ścieku odwadniającego pokazano na rys. nr 3 Przekroje normalne z konstrukcją nawierzchni. 17. Technologia wykonania robót Remont drogi gminnej ul. Stary Rynek w m. Radzymin odcinek od ul. Weteranów do ul. Kardynała Stefana Wyszyńskiego obejmuje: liniowe roboty pomiarowe, roboty rozbiórkowe nawierzchni jezdni, parkingów i chodników, roboty rozbiórkowe krawężników i obrzeży, regulację wysokościową urządzeń infrastruktury, ułożenie krawężników i obrzeży, wykonanie nawierzchni jezdni, parkingów i chodników. uporządkowanie terenu po zakończeniu robót. Zakres oraz warunki techniczne wykonania i odbioru robót zostanie określona w Przedmiarze Robót oraz Szczegółowej Specyfikacji Technicznej. 18. Informacja o bezpieczeństwie i ochronie zdrowia Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji liniowe roboty pomiarowe, 9

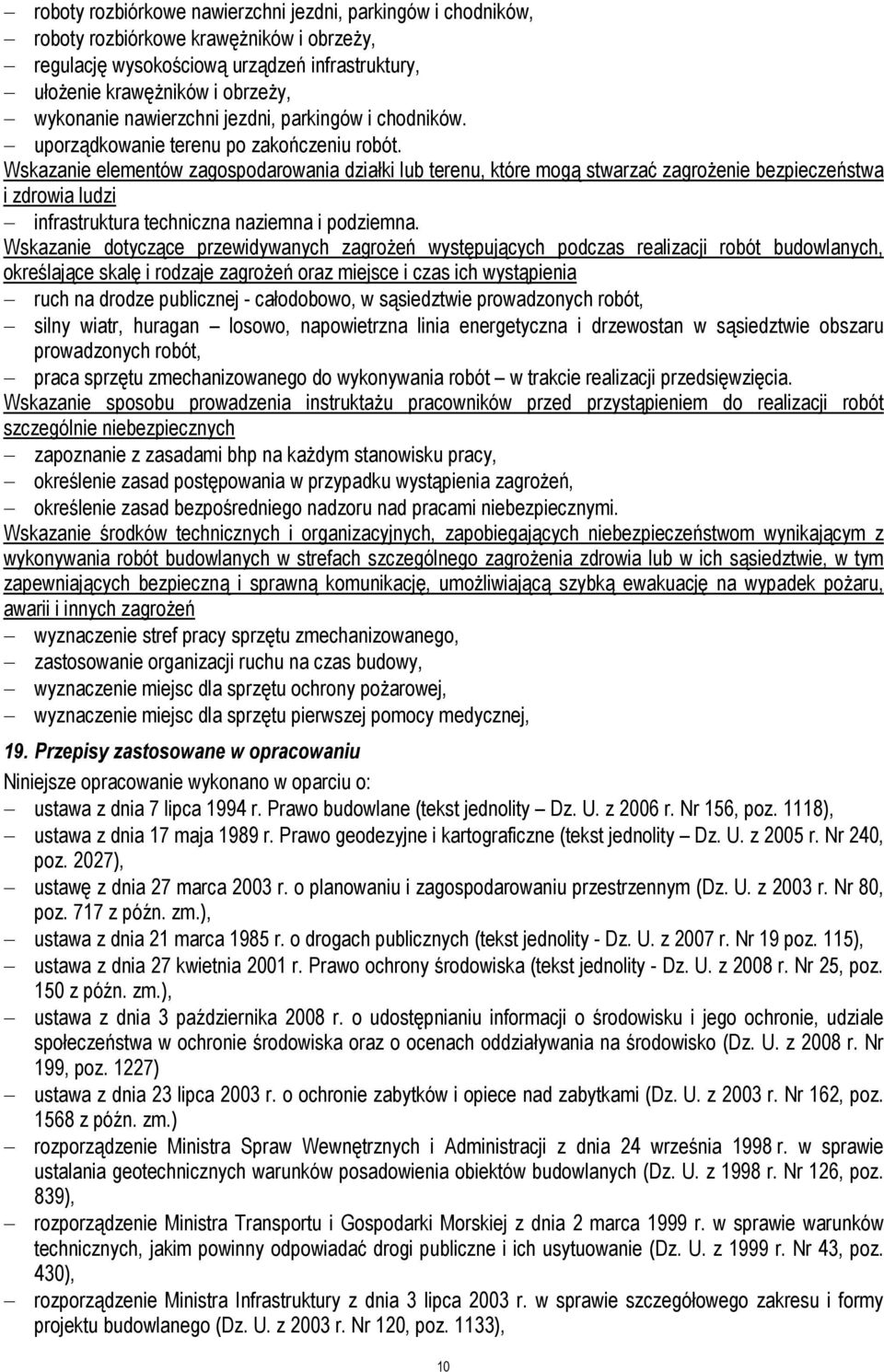

10 roboty rozbiórkowe nawierzchni jezdni, parkingów i chodników, roboty rozbiórkowe krawężników i obrzeży, regulację wysokościową urządzeń infrastruktury, ułożenie krawężników i obrzeży, wykonanie nawierzchni jezdni, parkingów i chodników. uporządkowanie terenu po zakończeniu robót. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi infrastruktura techniczna naziemna i podziemna. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia ruch na drodze publicznej - całodobowo, w sąsiedztwie prowadzonych robót, silny wiatr, huragan losowo, napowietrzna linia energetyczna i drzewostan w sąsiedztwie obszaru prowadzonych robót, praca sprzętu zmechanizowanego do wykonywania robót w trakcie realizacji przedsięwzięcia. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych zapoznanie z zasadami bhp na każdym stanowisku pracy, określenie zasad postępowania w przypadku wystąpienia zagrożeń, określenie zasad bezpośredniego nadzoru nad pracami niebezpiecznymi. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń wyznaczenie stref pracy sprzętu zmechanizowanego, zastosowanie organizacji ruchu na czas budowy, wyznaczenie miejsc dla sprzętu ochrony pożarowej, wyznaczenie miejsc dla sprzętu pierwszej pomocy medycznej, 19. Przepisy zastosowane w opracowaniu Niniejsze opracowanie wykonano w oparciu o: ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. z 2006 r. Nr 156, poz. 1118), ustawa z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (tekst jednolity Dz. U. z 2005 r. Nr 240, poz. 2027), ustawę z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym (Dz. U. z 2003 r. Nr 80, poz. 717 z późn. zm.), ustawa z dnia 21 marca 1985 r. o drogach publicznych (tekst jednolity - Dz. U. z 2007 r. Nr 19 poz. 115), ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (tekst jednolity - Dz. U. z 2008 r. Nr 25, poz. 150 z późn. zm.), ustawa z dnia 3 października 2008 r. o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (Dz. U. z 2008 r. Nr 199, poz. 1227) ustawa z dnia 23 lipca 2003 r. o ochronie zabytków i opiece nad zabytkami (Dz. U. z 2003 r. Nr 162, poz z późn. zm.) rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z 1998 r. Nr 126, poz. 839), rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. z 1999 r. Nr 43, poz. 430), rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2003 r. Nr 120, poz. 1133), 10

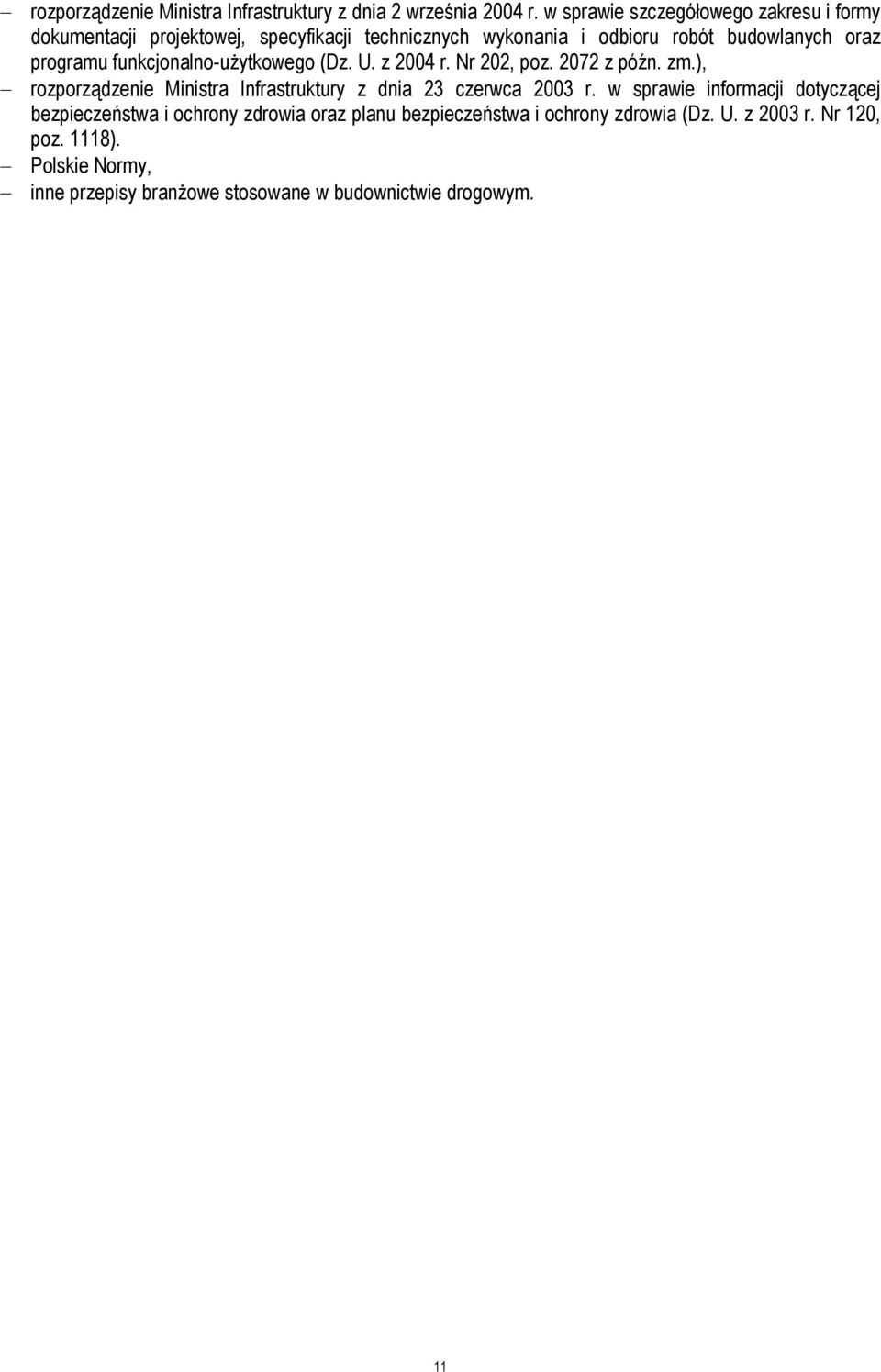

11 rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z 2004 r. Nr 202, poz z późn. zm.), rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z 2003 r. Nr 120, poz. 1118). Polskie Normy, inne przepisy branżowe stosowane w budownictwie drogowym. 11

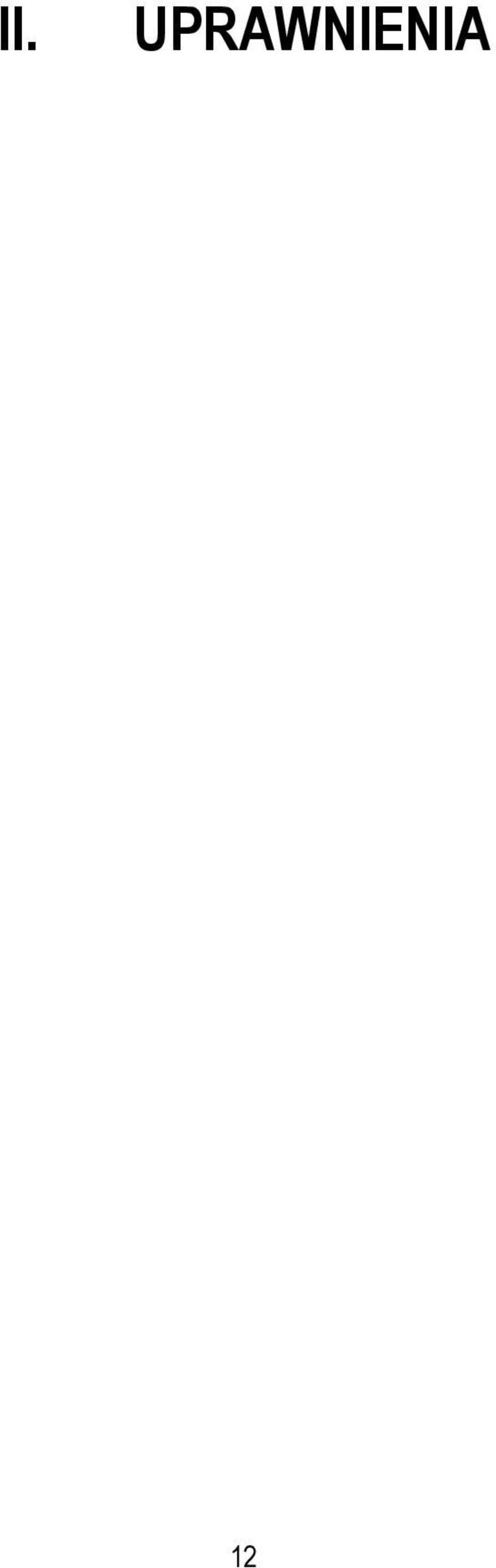

12 II. UPRAWNIENIA 12

13 III. OPINIE, UZGODNIENIA 15

14 IV. CZĘŚĆ RYSUNKOWA 19
