1 PROJEKT BUDOWLANY Przebudowa zjazdu, budowa odwodnienia, remont drogi do Zespołu Szkół Podstawowo Gimnazjalnych w Przeciszowie, ul. Szkolna 93 na dz. Nr 2877 Inwestor: Gmina Przeciszów Ul. Podlesie Przeciszów Adres obiektu budowlanego: Działka Nr 2877 w Przeciszowie, powiat oświęcimski, województwo małopolskie Biuro projektowe: Przedsiębiorstwo Produkcyjno Usługowe MOSTKRA Stanisława Krawczyk, inż. Zbigniew Krawczyk Klecza Górna, Łękawica 58 Projektował: Ignacy Półtorak Wadowice os. M. Wadowity 9/9 upr. konstr. inż. w specj. w zakr. dróg 255/89 B B Sprawdził: inż. Marian Palichleb Wadowice ul. Karmelicka upr. konstr. inż. w specj. w zakr. dróg 65/84 B B Czas opracowania: Luty 2009

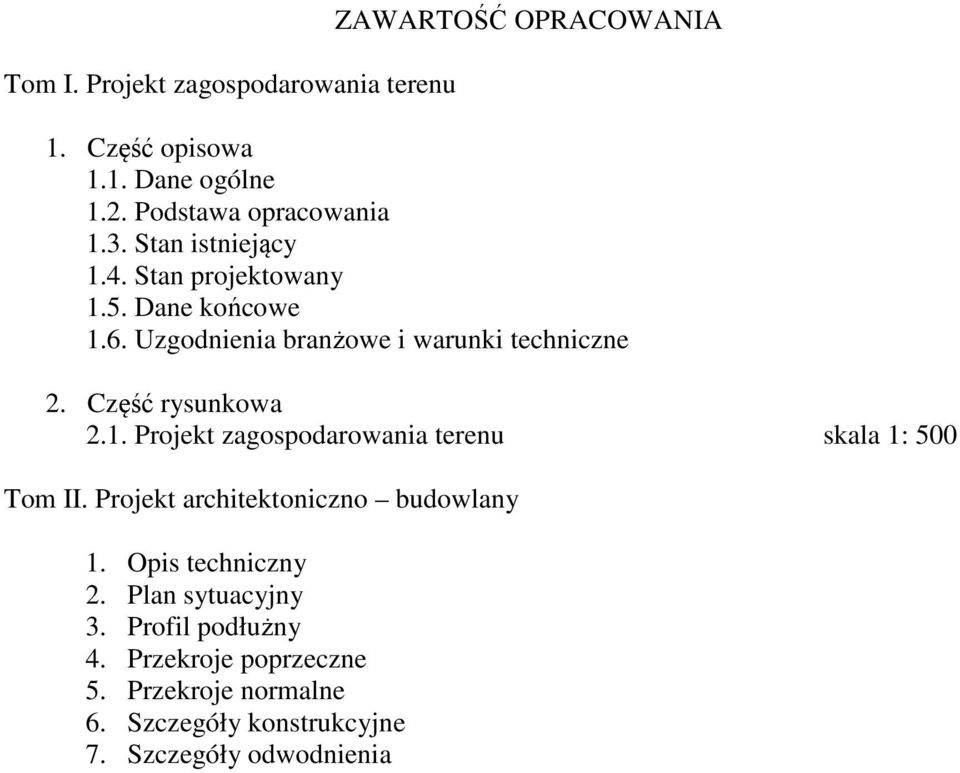

2 Tom I. Projekt zagospodarowania terenu ZAWARTOŚĆ OPRACOWANIA 1. Część opisowa 1.1. Dane ogólne 1.2. Podstawa opracowania 1.3. Stan istniejący 1.4. Stan projektowany 1.5. Dane końcowe 1.6. Uzgodnienia branżowe i warunki techniczne 2. Część rysunkowa 2.1. Projekt zagospodarowania terenu skala 1: 500 Tom II. Projekt architektoniczno budowlany 1. Opis techniczny 2. Plan sytuacyjny 3. Profil podłużny 4. Przekroje poprzeczne 5. Przekroje normalne 6. Szczegóły konstrukcyjne 7. Szczegóły odwodnienia

3 PROJEKT ZAGOSPODAROWANIA TERENU I. Część opisowa 1. Dane ogólne 1.1. Zleceniodawca 1.2. Zleceniobiorca 2. Podstawa opracowania 2.1. Podstawa formalno prawna 2.2. Podstawy materialno prawne 2.3. Określenie zakresu opracowania 2.4. Czas opracowania 3. Stan istniejący 3.1. Lokalizacja 3.2. Warunki geotechniczne 3.3. Uzbrojenie terenu 3.4. Zieleń 4. Stan projektowany 4.1. Branża drogowa 4.2. Kanalizacja deszczowa 5. Bilans terenu 6. Dane końcowe II. Wypis z miejscowego planu zagospodarowania przestrzennego III. Uzgodnienia branżowe i warunki techniczne IV. Część graficzna 1. Projekt zagospodarowania terenu skala 1: 500

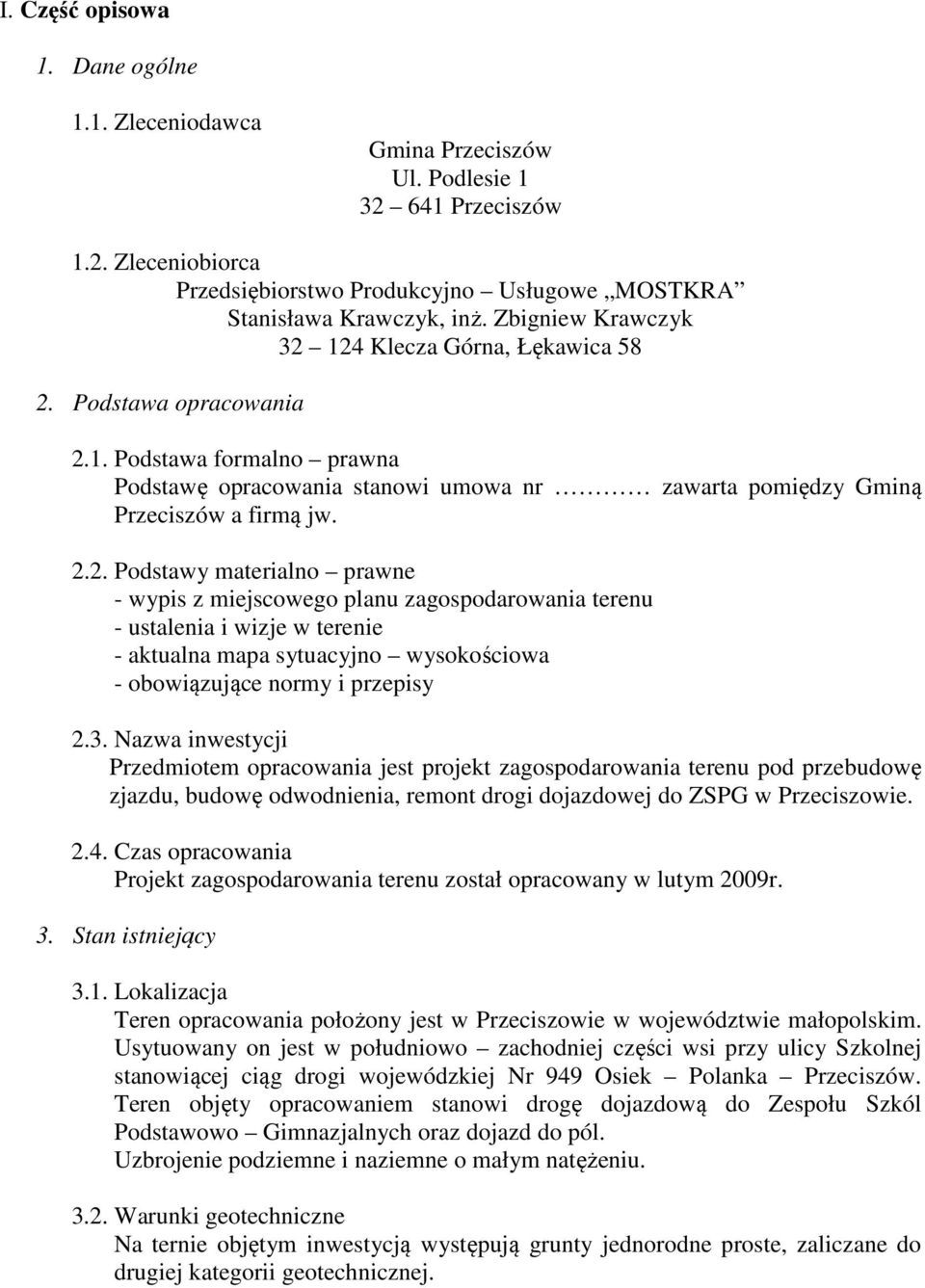

4 I. Część opisowa 1. Dane ogólne 1.1. Zleceniodawca Gmina Przeciszów Ul. Podlesie Przeciszów 1.2. Zleceniobiorca Przedsiębiorstwo Produkcyjno Usługowe MOSTKRA Stanisława Krawczyk, inż. Zbigniew Krawczyk Klecza Górna, Łękawica Podstawa opracowania 2.1. Podstawa formalno prawna Podstawę opracowania stanowi umowa nr zawarta pomiędzy Gminą Przeciszów a firmą jw Podstawy materialno prawne - wypis z miejscowego planu zagospodarowania terenu - ustalenia i wizje w terenie - aktualna mapa sytuacyjno wysokościowa - obowiązujące normy i przepisy 2.3. Nazwa inwestycji Przedmiotem opracowania jest projekt zagospodarowania terenu pod przebudowę zjazdu, budowę odwodnienia, remont drogi dojazdowej do ZSPG w Przeciszowie Czas opracowania Projekt zagospodarowania terenu został opracowany w lutym 2009r. 3. Stan istniejący 3.1. Lokalizacja Teren opracowania położony jest w Przeciszowie w województwie małopolskim. Usytuowany on jest w południowo zachodniej części wsi przy ulicy Szkolnej stanowiącej ciąg drogi wojewódzkiej Nr 949 Osiek Polanka Przeciszów. Teren objęty opracowaniem stanowi drogę dojazdową do Zespołu Szkól Podstawowo Gimnazjalnych oraz dojazd do pól. Uzbrojenie podziemne i naziemne o małym natężeniu Warunki geotechniczne Na ternie objętym inwestycją występują grunty jednorodne proste, zaliczane do drugiej kategorii geotechnicznej.

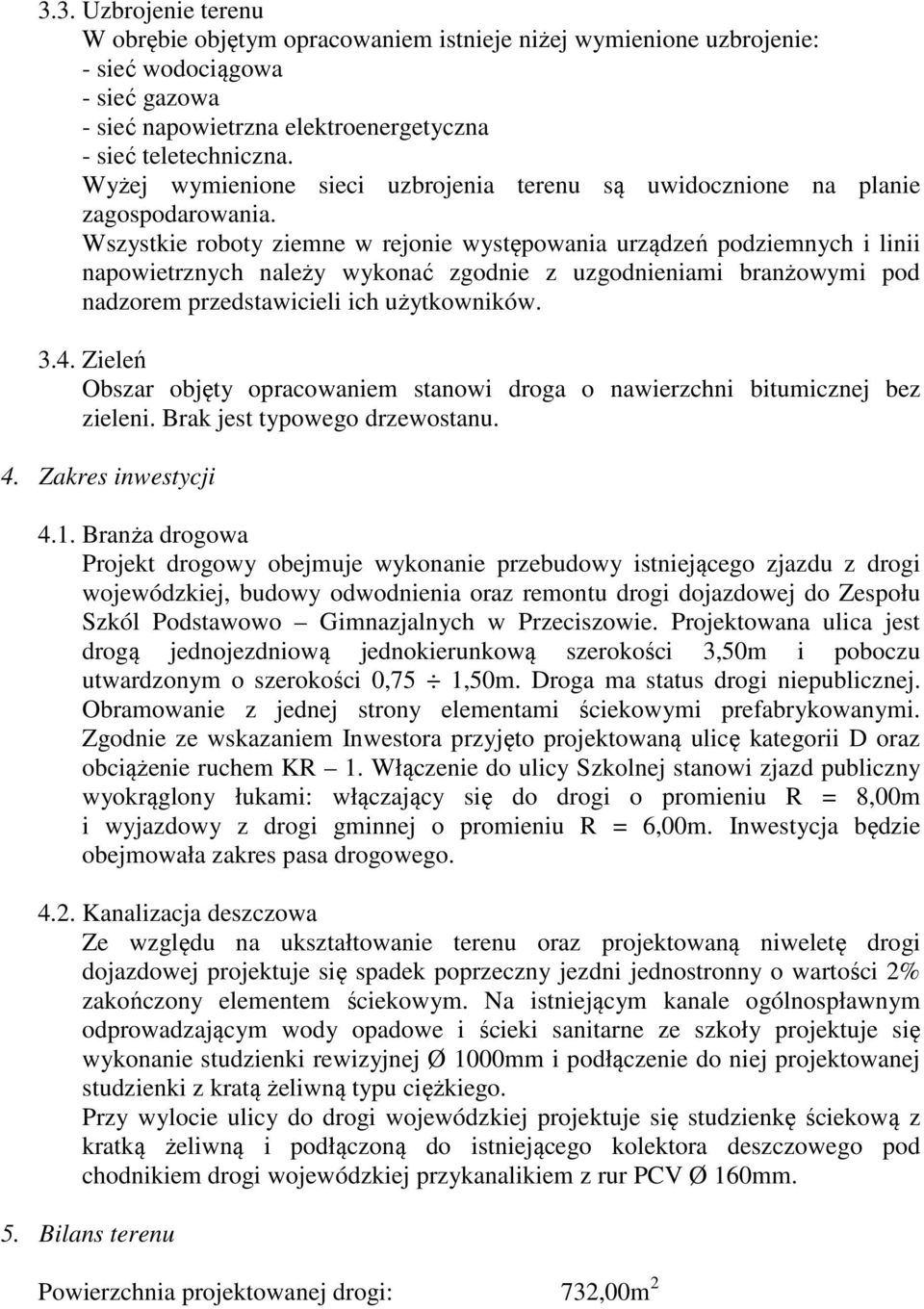

5 3.3. Uzbrojenie terenu W obrębie objętym opracowaniem istnieje niżej wymienione uzbrojenie: - sieć wodociągowa - sieć gazowa - sieć napowietrzna elektroenergetyczna - sieć teletechniczna. Wyżej wymienione sieci uzbrojenia terenu są uwidocznione na planie zagospodarowania. Wszystkie roboty ziemne w rejonie występowania urządzeń podziemnych i linii napowietrznych należy wykonać zgodnie z uzgodnieniami branżowymi pod nadzorem przedstawicieli ich użytkowników Zieleń Obszar objęty opracowaniem stanowi droga o nawierzchni bitumicznej bez zieleni. Brak jest typowego drzewostanu. 4. Zakres inwestycji 4.1. Branża drogowa Projekt drogowy obejmuje wykonanie przebudowy istniejącego zjazdu z drogi wojewódzkiej, budowy odwodnienia oraz remontu drogi dojazdowej do Zespołu Szkól Podstawowo Gimnazjalnych w Przeciszowie. Projektowana ulica jest drogą jednojezdniową jednokierunkową szerokości 3,50m i poboczu utwardzonym o szerokości 0,75 1,50m. Droga ma status drogi niepublicznej. Obramowanie z jednej strony elementami ściekowymi prefabrykowanymi. Zgodnie ze wskazaniem Inwestora przyjęto projektowaną ulicę kategorii D oraz obciążenie ruchem KR 1. Włączenie do ulicy Szkolnej stanowi zjazd publiczny wyokrąglony łukami: włączający się do drogi o promieniu R = 8,00m i wyjazdowy z drogi gminnej o promieniu R = 6,00m. Inwestycja będzie obejmowała zakres pasa drogowego Kanalizacja deszczowa Ze względu na ukształtowanie terenu oraz projektowaną niweletę drogi dojazdowej projektuje się spadek poprzeczny jezdni jednostronny o wartości 2% zakończony elementem ściekowym. Na istniejącym kanale ogólnospławnym odprowadzającym wody opadowe i ścieki sanitarne ze szkoły projektuje się wykonanie studzienki rewizyjnej Ø 1000mm i podłączenie do niej projektowanej studzienki z kratą żeliwną typu ciężkiego. Przy wylocie ulicy do drogi wojewódzkiej projektuje się studzienkę ściekową z kratką żeliwną i podłączoną do istniejącego kolektora deszczowego pod chodnikiem drogi wojewódzkiej przykanalikiem z rur PCV Ø 160mm. 5. Bilans terenu Powierzchnia projektowanej drogi: 732,00m 2

6 6. Dane informacyjne o warunkach ochrony terenu Projektowany teren nie jest objęty ochroną konserwatorską. Zgodnie z wytycznymi wypisu planu zagospodarowania przestrzennego nie stosują się do niego jakiekolwiek ograniczenia dotyczące ochrony terenu. 7. Dane określające wpływ eksploatacji górniczej na teren. Nie dotyczy. Działka nie znajduje się w granicach terenu górniczego, nie występują jakiekolwiek wpływy eksploatacji górniczej. 8. Informacja i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych. Nie dotyczy. Wszelkie uciążliwości, które występują obecnie zostaną zlikwidowane po wykonaniu projektowanej drogi. Niniejsza inwestycja nie zagraża środowisku oraz zdrowiu użytkowników i otoczenia. Opracował: Ignacy Półtorak
