1 P R O J E K T A R C H I T E K T O N I C Z N O - B U D O W L A N Y Z A M I E N N Y PROJEKT ZAGOSPODAROWANIA TERENU NAZWA INWESTYCJI: Egz. 6 TOM XIII BUDOWA BUDYNKU SIEDZIBY POWIATOWEGO ZARZĄDU DRÓG W BIERUNIU ORAZ BUDYNKU MAGAZYNU SPRZĘTU RZECIWPOWODZIOWEGO W BIERUNIU PRZY UL. WARSZAWSKIEJ 168 ADRES INWESTYCJI NR DZIAŁKI INWESTOR STADIUM : ul. Warszawska 168, Bieruń : 617/28 obr. Bieruń Nowy : Powiatowy Zarząd Dróg ul. Warszawska 168, Bieruń : Projekt Budowlany branża architektoniczna Zespół projektowy : Imię Nazwisko Podpis Opracował : br. architektoniczna Projektował : br. architektoniczna Sprawdził : br. architektoniczna inż. Robert Kuśmierz mgr inż. arch. Iwona Zielińska Gnutek nr upr. 45/08/SLOKK/II mgr inż. arch. Aleksandra Gajda Trembaczewska nr upr. 39/04/SLOKKII Lipiec 2012 str - 1

2 OŚWIADCZENIE PROJEKTANTA Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. - Prawo Budowlane, oświadczam że niniejszy projekt : P R O J E K T A R C H I T E K T O N I C Z N O - B U D O W L A N Y PROJEKT ZAGOSPODAROWANIA TERENU NAZWA INWESTYCJI: BUDOWA BUDYNKU SIEDZIBY POWIATOWEGO ZARZĄDU DRÓG W BIERUNIU ORAZ BUDYNKU MAGAZYNU SPRZĘTU RZECIWPOWODZIOWEGO W BIERUNIU PRZY UL. WARSZAWSKIEJ 168 ADRES INWESTYCJI NR DZIAŁKI INWESTOR STADIUM : ul. Warszawska 168, Bieruń : 617/28 obr. Bieruń Nowy : Powiatowy Zarząd Dróg ul. Warszawska 168, Bieruń : Projekt Budowlany branża architektoniczna Zespół projektowy : Imię Nazwisko Podpis Opracował : br. architektoniczna Projektował : br. architektoniczna Sprawdził : br. architektoniczna inż. Robert Kuśmierz mgr inż. arch. Iwona Zielińska Gnutek nr upr. 45/08/SLOKK/II mgr inż. arch. Aleksandra Gajda Trembaczewska nr upr. 39/04/SLOKKII Lipiec 2012 str - 2

3 ZAWARTOŚĆ KOMPLETU DOKUMENTACJI ZAMIENNEJ TOM nr Nr projektu Nazwa tomu Ilość egz. B.1.Z. ZAGOSPODAROWANIE DZIAŁKI I B.1.Z.1 Projekt Zagospodarowania Terenu branża architektoniczna 4 IV B.1.Z.4 Przebudowa wewnętrznej kanalizacji deszczowej 4 V B.1.D.5 Przebudowa układu komunikacyjnego 4 B.1.A. BUDYNEK A ADMINISTRACYJNO-GOSPODARCZO-GARAŻOWY VI B.1.A.1 Branża architektoniczna 4 VII B.1.A.2 Branża konstrukcyjna 4 B.1.B. BUDYNEK B GOSPODARCZO-GARAŻOWY XIII B.1.B.1 Branża architektoniczna 4 XIV B.1.B.2 Branża konstrukcyjna 4 str - 3

4 Spis treści A. PROJEKT ZAGOSPODAROWANIA TERENU Przedmiot inwestycji Istniejący stan zagospodarowania działki Istniejący układ komunikacyjny Istniejące uzbrojenie terenu Istniejące ukształtowanie terenu Istniejąca zieleń Projektowane zagospodarowanie działki lub terenu Projektowany układ komunikacyjny Projektowane uzbrojenie terenu Zestawienie powierzchni poszczególnych części zagospodarowania działki budowlanej lub terenu, jak powierzchnia zabudowy projektowanych i adaptowanych obiektów budowlanych Dane określające wpływ eksploatacji górniczej na działkę lub teren zamierzenia budowlanego, znajdującego się w granicach terenu górniczego; Informację i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych i ich otoczenia w zakresie zgodnym z przepisami odrębnymi; Natura Dostępność dla osób niepełnosprawnych B. CZEŚĆ RYSUNKOWA - ZAŁĄCZNIKI ZESTAWIENIE RYSUNKÓW Nr rys. Nazwa rysunku str. ZA.1 PLAN ZAGOSPODAROWANIA 14 ZAŁĄCZNIKI Nr Nazwa str. UPRAWNIENIA BUDOWLANE ZAŚWIADCZENIE Z MOIIB MAPA DO CELÓW PROJEKTOWYCH 15- str - 4

5 A. PROJEKT ZAGOSPODAROWANIA TERENU str - 5

6 CZĘŚĆ OPISOWA Niniejsza dokumentacja spełnia wymogi Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego Dziennik Ustaw z 2003 r. Nr 120 poz Niniejszy opis określa: 1. Przedmiot inwestycji. Przedmiotem niniejszego opracowania jest Projekt Architektoniczno-Budowlany Zamienny Budowa budynku Powiatowego Zarządu Dróg w Bieruniu wraz z magazynami przeciwpowodziowymi zlokalizowane na dz. nr 617/28 obr. Bieruń Nowy przy ul. Warszawska 168 w Bieruniu. Zakres opracowania obejmuje opracowanie rozwiązań projektowych zamiennych dla potrzeb zagospodarowania terenu działki w zakresie : Budowy : budynku A siedziby Powiatowego Zarządu Dróg w Bieruniu zmiana typu geometrii konstrukcji, budynku B magazynowego zmiana typu i geometrii konstrukcji, oraz elewacji. wewnętrznych linii zasilających pomiędzy układami pomiarowymi (zlokalizowanymi w granicy posesji) a budynkiem A zmiana trasy linii zasilających wynikających z zmiany lokalizacji układu pomiarowego przyłącza energetycznego NN (wg odrębnego opracowania) Przebudowy, rozbudowy: przebudowa układu komunikacyjnego zmiana geometrii i rzędnych wysokościowych układu komunikacyjnego, wraz z małą architekturą tj. ławki, stoły, maszty flagowe, istniejącej kanalizacji deszczowej zmiana wewnętrznej kanalizacji deszczowej Podstawę opracowania stanowią następujące dokumenty i dokumentacje: - Zlecenie od Inwestora Obowiązujące przepisy Prawa Budowlanego i obowiązujące Polskie Normy; 2. Istniejący stan zagospodarowania działki Przedmiotowa działka dz. nr 617/28 obr. Bieruń Nowy przy ul. Warszawska 168 w Bieruniu o powierzchni 5406,00m 2, jest terenem zurbanizowanym, ogrodzonym, zabudowanym budynkiem siedziby Powiatowego Zarządu Dróg oraz budynkiem magazynowym, o funkcji podstawowej użyteczności publicznej, objęta jest miejscowym planem zagospodarowania przestrzennego uchwała nr IV5/2002 Rady Miejskiej w Bieruniu z dnia 30 kwietnia 2002r. i oznaczona symbolem tereny usług publicznych o charakterze cenotwórczym, oznaczone na rysunku planu symbolem UP, UC. 2.1 Istniejący układ komunikacyjny. Przedmiotowa działka posiada bezpośredni dostęp do drogi publicznej dz. nr 214/6 tj. ul. Warszawskiej, str - 6

7 poprzez istniejący układ komunikacyjny. 2.2 Istniejące uzbrojenie terenu. Na terenie działki stwierdzono uzbrojenia: przyłącze energetyczne i oświetlenie terenu działki przyłącza wodociągowe przyłącze kanalizacji sanitarnej przyłącza kanalizacji deszczowej przyłącze teletechniczne. 2.3 Istniejące ukształtowanie terenu. Przedmiotowa działka jest terenem płaski z spadkiem ok. 3% w kierunku południowo-zachodnim. 2.4 Istniejąca zieleń. Istniejąca zieleń na działce inwestycyjnej to zieleń urządzona w miejscach do tego przeznaczonych tj. trawniki, kwietniki i zieleń izolacyjna. 3. Projektowane zagospodarowanie działki lub terenu Projekt przewiduję zagospodarowania terenu dla potrzeb funkcjonowania Powiatowego Zarządu Dróg wraz z infrastrukturą towarzyszącą tj. budowy: Wysokość budynków użyteczności publicznej maksymalnie 2 kondygnacje Wskaźnik intensywności zabudowy 1,5 warunek spełniony Minimalny udział zieleni 15% - warunek spełniony = 1280,39/5400 = ~ 24% Zapewnienie miejsc postojowych dla samochodów w granicy posesji warunek spełniony Budynek A Projekt przewiduję zagospodarowania terenu dla potrzeb funkcjonowania Powiatowego Zarządu Dróg wraz z infrastrukturą towarzyszącą tj. budowy : budynku A siedziby Powiatowego Zarządu Dróg w Bieruniu budynku B magazynowego Wskaźniki wynikające z uchwały miejscowego planu: Wysokość budynków użyteczności publicznej maksymalnie 2 kondygnacje warunek spełniony Wskaźnik intensywności zabudowy 1,5 warunek spełniony Minimalny udział zieleni 15% - warunek spełniony = 1280,39/5400 = ~ 24% Zapewnienie miejsc postojowych dla samochodów w granicy posesji warunek spełniony str - 7

8 3.1 Projektowany układ komunikacyjny W zakresie niniejszej dokumentacji, projektuje przebudowę istniejącego układu komunikacyjnego. Szczegóły rozwiązań przebudowy układu komunikacyjnego zawiera odrębny tom niniejszej dokumentacji ton VII - branża drogowa. Zmiana w stosunku do dokumentacji podstawowej dotyczy zmiany lokalizacji zjazdu bramowego z ulicy Słonecznej oraz zmiany geometrii i rzędnych wysokościowych Elementy małej architektury Projektuje się elementy małej architektury w obszarze chodników i ciągów pieszych tj. ; Ławki prostokątne o wym. 58 x 202cm wykonane z połączenia postumentów betonowych z siedziskami z elementów drewnianych na konstrukcji wsporczej metalowej nr kat. Intal _s 4 szt. (lub inne o równoważnych parametrach) str - 8

9 Ławki łukowe o wym. 97 x 180cm wykonane z połączenia postumentów betonowych z siedziskami z elementów drewnianych na konstrukcji wsporczej metalowej nr kat. Intal _s 6 szt. (lub inne o równoważnych parametrach) str - 9

10 Stojak rowerowy o wym. 165 x42cm wykonane z połączenia postumentów betonowych z uchwytami o konstrukcji wsporczej metalowej nr kat. Intal _s 1 szt.. (lub inne o równoważnych parametrach) str - 10

11 Kosze o wym. 49x49 x 80cm wykonane z połączenia postumentów betonowych z i konstrukcji wsporczej metalowej nr kat. Intal _s 6 szt.. (lub inne o równoważnych parametrach) Stoły betonowe z konstrukcją nośną stalową, nierdzewną lub malowaną w kolorach szarości (wg wytycznych Inwestora) typ. Simple o wym. 180x83x76cm 3 szt. (lub inne o równoważnych parametrach) Maszty flagowe aluminiowe, segmentowe typ. Banner h=6m, posadowione na fundamentach betonowych blokowych o wym. średnicy 35cm i gł. 100cm 3 szt. (lub inne o równoważnych parametrach) 3.2 Projektowane uzbrojenie terenu. Zapotrzebowanie na infrastrukturę techniczną: str - 11

12 energia elektryczna z nowego przyłącza energetycznego o mocy 62 kw z układem pomiarowym w granicy posesji, zgodnie z zapewnieniem dostawy energii warunki przyłączenia nr M/JCU/6722/2011 z dnia r.- wg odrębnego opracowania. przyłącz wodociągowy, zgodnie z warunkami technicznymi nr TS/BK/B/66/67/9313/1849/11. z dnia r - wg odrębnego opracowania przyłącz kanalizacji sanitarnej istniejący bez zmian. przyłącz kanalizacji deszczowej istniejący bez zmian. przyłącz teletechniczny zgodnie z warunkami nr TOTSSAU/AP /11 z dn r. wg odrębnego opracowania. przyłącz gazowy z nowego przyłącza energetycznego z układem pomiarowym w granicy posesji, zgodnie z warunkami technicznymi wg odrębnego opracowania. 3.3 Obiekty poddane rozbiórce. Zakres opracowania obejmuję rozbiórkę istniejących obiektów (zgodnie z dokumentacją podstawową) : 1. Istniejąca wiata magazynowa - o konstrukcji stalowej słupowo ryglowej, bezpośrednio posadowiona z 4. Zestawienie powierzchni poszczególnych części zagospodarowania działki budowlanej lub terenu, jak powierzchnia zabudowy projektowanych i adaptowanych obiektów budowlanych ZESTAWIENIE POWIERZCHNI Wyznaczniki Budynek A Budynek B Powierzchnia zabudowy 658,27 m 2 341,34 m 2 Powierzchnia użytkowa 805,65 m 2 171,50 m 2 Kubatura 3860,81 m ,53 m 3 Powierzchnia działki 5400 m 2 Powierzchnia komunikacji, placów, chodników 3120 m 2 Powierzchnia zieleni na działce 1280,39 m 2 5. Dane określające wpływ eksploatacji górniczej na działkę lub teren zamierzenia budowlanego, znajdującego się w granicach terenu górniczego; Działka leży w zakresie wpływów eksploatacji górniczej w chwili obecnej w III kategorii szkód górniczych i docelowo w 2030 roku będzie zawierać się w IV kategorii szkód górniczych. W załączeniu pismo z Kompanii Węglowej z dn r. o warunkach geologiczno-górniczych. str - 12

13 6. Informację i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych i ich otoczenia w zakresie zgodnym z przepisami odrębnymi; Niniejsze opracowanie nie jest przedsięwzięciem, które mogłoby znacząco oddziaływać na środowisko w znaczeniu ustawy z dnia 27 kwietnia 2001r. Prawo ochrony środowiska (Dz.U.Nr 62, poz. 627 z późn. zm.), oraz nie niesie za sobą naruszenia zasobów przyrody o jakich wspomina ustawa z dnia 16 październik 1991r. o ochronie przyrody (Dz.U. z 2001r. Nr 99, poz z późn. zm.). Inwestycja nie narusza także postanowień ustawy z dnia 3 lutego 1995r. o ochronie gruntów leśnych, bowiem działka na której jest zlokalizowany budynek, objęta była planem przestrzennego zagospodarowania.inwestycja nie ingeruje w stosunki wodno-prawne, postanowienia ustawy z dnia 18 lipca 2001r. Prawo wodne. 7. Natura Niniejsza działka inwestycyjna nie leży w obszarze obowiązującym przez dyrektywę Natura 2000 oraz narusza jej postanowień. 8. Dostępność dla osób niepełnosprawnych Istniejące zagospodarowanie obiektu przewiduję rozwiązania pozwalające na swobodne poruszanie się na terenie działki inwestycyjnej osób niepełnosprawnych. Wszystkie ciągi pieszych nie ograniczają ruchu w/w osób. Dostęp osób niepełnosprawnych do poziomu Parteru projektuje się przy pomocy wejścia do budynku poprzez wyprofilowaną nawierzchnie chodnika. 9. Obiekty przeznaczone do rozbiórki W zakresie opracowania projektuje się poniżej wymienione obiekty do rozbiórki : 9.1 Budynek obecnej siedziby Powiatowego Zarządu Dróg: Usytuowanie obiektu Istniejący budynek biurowy usytuowany jest na południowo stronie przedmiotowej działki inwestycyjnejzobrazowany na Projekcie Zagospodarowania Działku Sposób połączenia z gruntem obiektu podlegającego rozbiórce str - 13

14 trwały tj. posadowiony bezpośrednio poprzez stopy i ławy fundamentowe o wym. 0,4x0,3 i na głębokości -1,0m Ściany zewnętrzne konstrukcja szkieletowa, żelbetowa wypełniona płytami żelbetowymi oraz murowana miejscowo z pustaków z betonu komórkowego na zaprawie cementowo-wapiennej, grubości 25 cm Ściany wewnętrzne murowane ceglane na zaprawie cementowo-wapiennej grubości 25 cm Dach dwuspadowy, z elementów prefabrykowanych żelbetowych, pokrycie papa asfaltowa, wysokość w kalenicy + 3,5 m Ilość kondygnacji tylko poziom przyziemia 1 kondygnacja Materiały niebezpieczne występujące w obiekcie brak Instalacje wewnętrzne instalacje: elektryczna, wod-kan, c.w.u, c.o., kotłownia węglowa. Określenie występujących na terenie inwestycji lub w jego bezpośrednim sąsiedztwie podziemnych i nadziemnych obiektów budowlanych w tym sieci W bezpośrednim sąsiedztwie w odległości ok. 4m znajduje sieć energetyczna napowietrzna przeznaczona do demontażu. Opis sposobu prowadzenia robót rozbiórkowych, Zakres rozbiórki obejmuje rozbiórkę istniejącego budynku biurowego, parterowego o konstrukcji mieszanej, szkieletowej, posadowionej na fundamentach żelbetowych, o prostym układzie konstrukcji dachu, w układzie dwuspadowym krytym papą asfaltową, orynnowany. Stolarka okienna i drzwiowa, PCV i drewniana. + Kolejność prac rozbiórkowych należy podzielić na etapy: - demontaż orynnowania, pokrycie dachowego, obróbek blacharskich - demontaż konstrukcji dachu - rozbiórka ścian szczytowych, poprzez ręczną rozbiórkę wiązań murowych, konstrukcji szkieletowych żelbetowych. - rozbiórka nadproży okiennych i drzwiowych - rozbiórka ścian murowanych do poziomy posadowienia - odkrycie po obwodzie ścian fundamentowych - rozbiórka ścian fundamentowych do poziomu posadowienia - spryzmowanie pozostałego gruzu ceglanego, z rozbiórki i wywóz na miejsce składowania wysypiska do tego przeznaczonego. Prace rozbiórkowe należy prowadzić sprzętem ręcznym lub mechanicznym w sposób kontrolowany, bez wpływu na sąsiednie działki. Nie ma konieczności wzmacniania lub zabezpieczania innych elementów obiektu. Procedurę rozbiórki istniejącego budynku na etapie wykonawczym należy uzgodnić z branża konstrukcyjną po odsłonięciu istniejącego posadowienia w celu weryfikacji rozwiązań projektowych str - 14

15 projektowanego budynku A, który swą powierzchnią zabudowy będzie zawierał się w obrysie istniejącego budynku biurowego. Weryfikacja ta ma na celu sprawdzenie prawidłowości kolejności prac wyburzeniowych wraz z zakresem prac projektowych. Materiały z rozbiórki zostaną wywiezione na wysypisko do tego przeznaczone. Prace rozbiórkowe należy prowadzić zgodnie z sztuką budowlaną, przez osoby uprawnione do kierowania i nadzorowania robotami budowlanymi. 9.2 Budynek magazynowy: Usytuowanie obiektu Istniejący budynek magazynowy usytuowany jest na północnej stronie przedmiotowej działki inwestycyjnejzobrazowany na Projekcie Zagospodarowania Działku Sposób połączenia z gruntem obiektu podlegającego rozbiórce trwały tj. posadowiony bezpośrednio poprzez ławy fundamentowe o wym. 0,4x0,6 i na głębokości - 1,0m Ściany zewnętrzne konstrukcja stalowa szkieletowa z poszyciem z blachy trapezowej. Ściany wewnętrzne brak Dach dwuspadowy, konstrukcja stalowa z poszyciem z blachy trapezowej Ilość kondygnacji tylko poziom przyziemia 1 kondygnacja Materiały niebezpieczne występujące w obiekcie brak Instalacje wewnętrzne brak. Określenie występujących na terenie inwestycji lub w jego bezpośrednim sąsiedztwie podziemnych i nadziemnych obiektów budowlanych w tym sieci W bezpośrednim sąsiedztwie w odległości ok. 2m znajduje sieć energetyczna napowietrzna przeznaczona do demontażu. Opis sposobu prowadzenia robót rozbiórkowych, Zakres rozbiórki obejmuje rozbiórkę istniejącego budynku magazynowego o konstrukcji stalowej, szkieletowej, z poszyciem z blachy trapezowej, posadowionej na fundamentach żelbetowych, o prostym układzie konstrukcji dachu, w układzie dwuspadowym krytym blachą trapezową, orynnowany. Stolarka okienna stalowa. Kolejność prac rozbiórkowych należy podzielić na etapy: str - 15

16 - demontaż orynnowania, pokrycie dachowego, obróbek blacharskich - demontaż konstrukcji dachu - rozbiórka ścian szczytowych, poszycia ścian, konstrukcji nośnej poprzez cięcie palnikiem gazowym - rozbiórka nadproży drzwiowych - rozbiórka ścian do poziomu posadowienia - odkrycie po obwodzie ścian fundamentowych - rozbiórka ścian fundamentowych do poziomu posadowienia - spryzmowanie pozostałego gruzu ceglanego, z rozbiórki i wywóz na miejsce składowania wysypiska do tego przeznaczonego. Prace rozbiórkowe należy prowadzić sprzętem ręcznym lub mechanicznym w sposób kontrolowany, bez wpływu na sąsiednie działki. Nie ma konieczności wzmacniania lub zabezpieczania innych elementów obiektu. Procedurę rozbiórki istniejącego budynku na etapie wykonawczym należy uzgodnić z branża drogową i sanitarną ponieważ w rejonie fundamentów projektuje się kanalizację deszczową, kanalizacje techniczną (elektryczną). Weryfikacja ta ma na celu sprawdzenie prawidłowości kolejności prac wyburzeniowych wraz z zakresem prac projektowych. Materiały z rozbiórki zostaną wywiezione na wysypisko do tego przeznaczone. Prace rozbiórkowe należy prowadzić zgodnie z sztuką budowlaną, przez osoby uprawnione do kierowania i nadzorowania robotami budowlanymi. str - 16

17 B. CZEŚĆ RYSUNKOWA - ZAŁĄCZNIKI str - 17

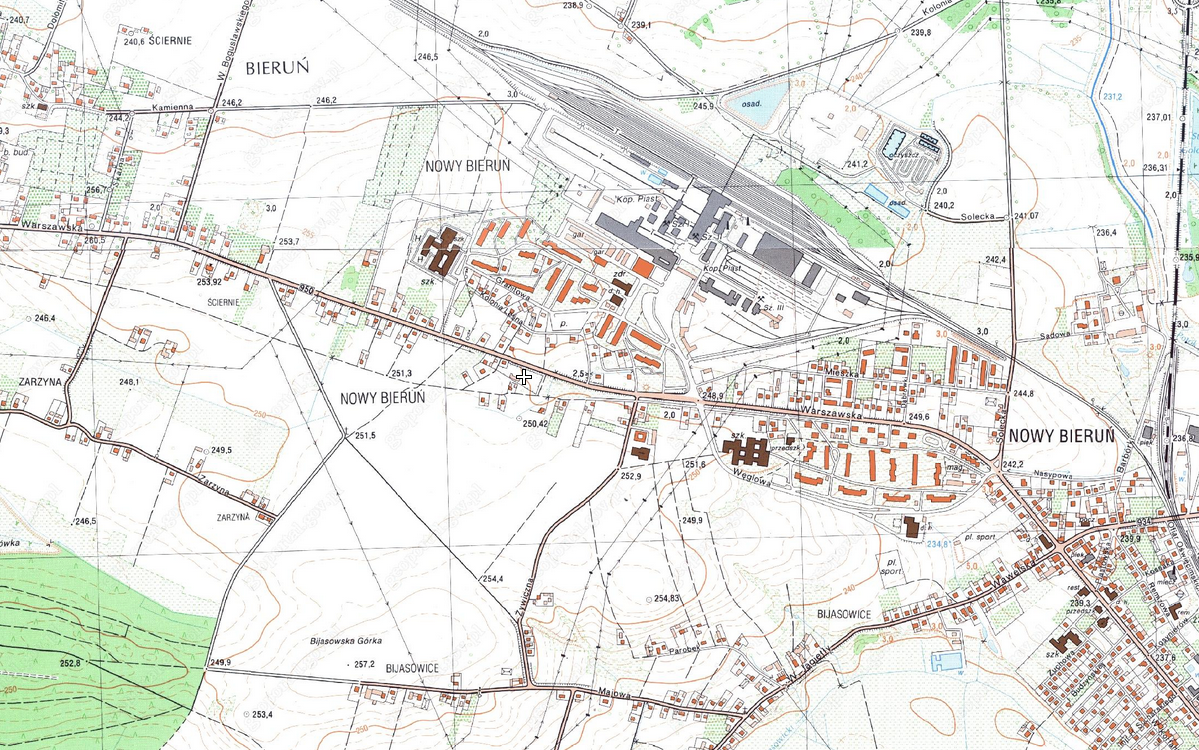

18 PLAN ZAGOSPODAROWANIA 1:500 N ks R500 PCV S +/-0=250,44 m npm PROJEKTOWANY BUDYNEK "B" I 484 Gazomierz /-0=250,44 m npm ZK3a PROJEKTOWANY BUDYNEK "A" II S śm L=38,90m D110 PEHD SD R H R SW R m m m LEGENDA : ELEMENTY DO DEMONTAŻU - ROZBIÓRKI : istniejące oświetlenie do demontażu PROJEKTOWANE NAWIERZCHNIE PLACÓW, CHODNIKÓW, STANOWISK PARKINGOWYCH : plac manewrowy kostka brukowa betonowa (szara) istniejący przyłącz wodociągowy do demontażu istniejąca kanalizacja deszczowa do demontażu miejsca postojowe kostka brukowa betonowa (grafit) istniejący budynek i wiata do rozbiórki PROJEKTOWANE INSTALACJE I LINIE WEWNĘTRZNE : chodniki, dojścia, kostka brukowa betonowa (szara/grafit) wewnętrzna linia zasilająca YKY 5x50mm2 wewnętrzna linia zasilająca YKY 5x10mm2 wewnętrzna linia zasilająca wodociągowa PE63 nawierzchnia płyty śmietnika - kostka brukowa grafit ściana śmietnika gr. 20cm z pustaków bet. wys.1,9m śm kanalizacja kablowa DVK 110 kwietnik z elementow typu. gazon szer. 50cm studnia SK-1 S ks PROJEKTOWANE UKŁADY POMIAROWE W GRANICY POSESJI (WG ODRĘBNEGO OPRACOWANIA) : H ZK3a ławka łukowa 180x97cm R250 nr kat separator substancji ropopochodnych na przedłuzeniu instalacji kanalizacji sanitarnej z stanowisk postojowych w garażach słup oświetlenia parkowego typ. np. SAL DECO-2 SW ławka prostokątna 202x58cm nr kat przedłużenie kanalizacji sanitarnej oraz kanalizacja deszczowa Gazomierz na elewacji budynku A wg odrębnego opracowania Studnia wodomierzowa i przyłącz wodociągowy wg odrębnego opracowania Złącze kablowe energetyczne w granicy posesji wg odrębnego opracowania 1:25000 opaska z kruszywa luźnego - keramzyt wewnętrzna instalacja gazowa PE PCV160 ORIENTACJA istniejące utwardzenie terenu (kamień/naw.asfaltowa) stół prostokątny 180x83 nr kat m m m masz flagowy, aluminiowy, segmentowy wys. 6m - 3 szt zieleń izolacyjna teren zielony - trawnik 3D SIGMA pracownia projektowa Nazwa rysunku Tytuł projektu SYMBOLE MPZP : linia rozgraniczająca tereny o różnym przeznaczenia wg Miejscowego Planu Zagospodarowania Przestrzennego Tereny przeznaczone do realizacji celów publicznych Nieprzekraczalna linia zabudowy Ul. CHEMIKÓW 1/ Oświęcim tel./ fax: , biuro@3dsigma.pl BUDOWA BUDYNKU POWIATOWEGO ZARZĄDU DRÓG W BIERUNIU WRAZ Z MAGAZYNAMI PRZECIWPOWODZIOWYMI inż. Robert Kuśmierz Projektował: PLAN ZAGOSPODAROWANIA mgr inż. arch. Iwona Zielińska-Gnutek Sprawdził : Inwestor : Lokalizacja : działka nr 617/28 Status : Opracował: PROJEKT BUDOWLANY POWIATOWY ZARZĄD DRÓG W BIERUNIU Ul. Warszawska Bieruń ul. Warszawska Bieruń Data opracowania: VII 2012r. mgr inż. arch. Aleksandra Gajda-Trembaczewska Skala projektu ZA.1 1:25000, 1:500
