1 INSTRUKCJA OBSŁUGI FALOWNIKA SINUS N T instrukcj jest integrlną częścią produktu. Przeczytj ją uwżnie i opnuj, zwier on wskzówki do bezpiecznego i poprwnego użytkowni flownik. Flownik nleży używć zgodnie z jego przeznczeniem. Inny sposób użyci może być niebezpieczny. Producent nie bierze odpowiedzilności z uszkodzeni powstłe w wyniku niewłściwego lub błędnego użyci. Elettronic Snterno bierze odpowiedzilność tylko z nienruszony produkt. Wszelkiego rodzju zminy i modyfikcje powinny być wykonywne lub utoryzowne z Prcownią Inżynierską firmy Snterno. Elettronic Snterno nie bierze odpowiedzilności z używnie nieoryginlnych części zmiennych. Elettronic Snterno zstrzeg sobie prwo do wprowdzn zmin technicznych w produkcie i w instrukcji obsługi bez wcześniejszego powidomieni. P.P.H.U. ELDAR; Opole; tel ; fx , 1

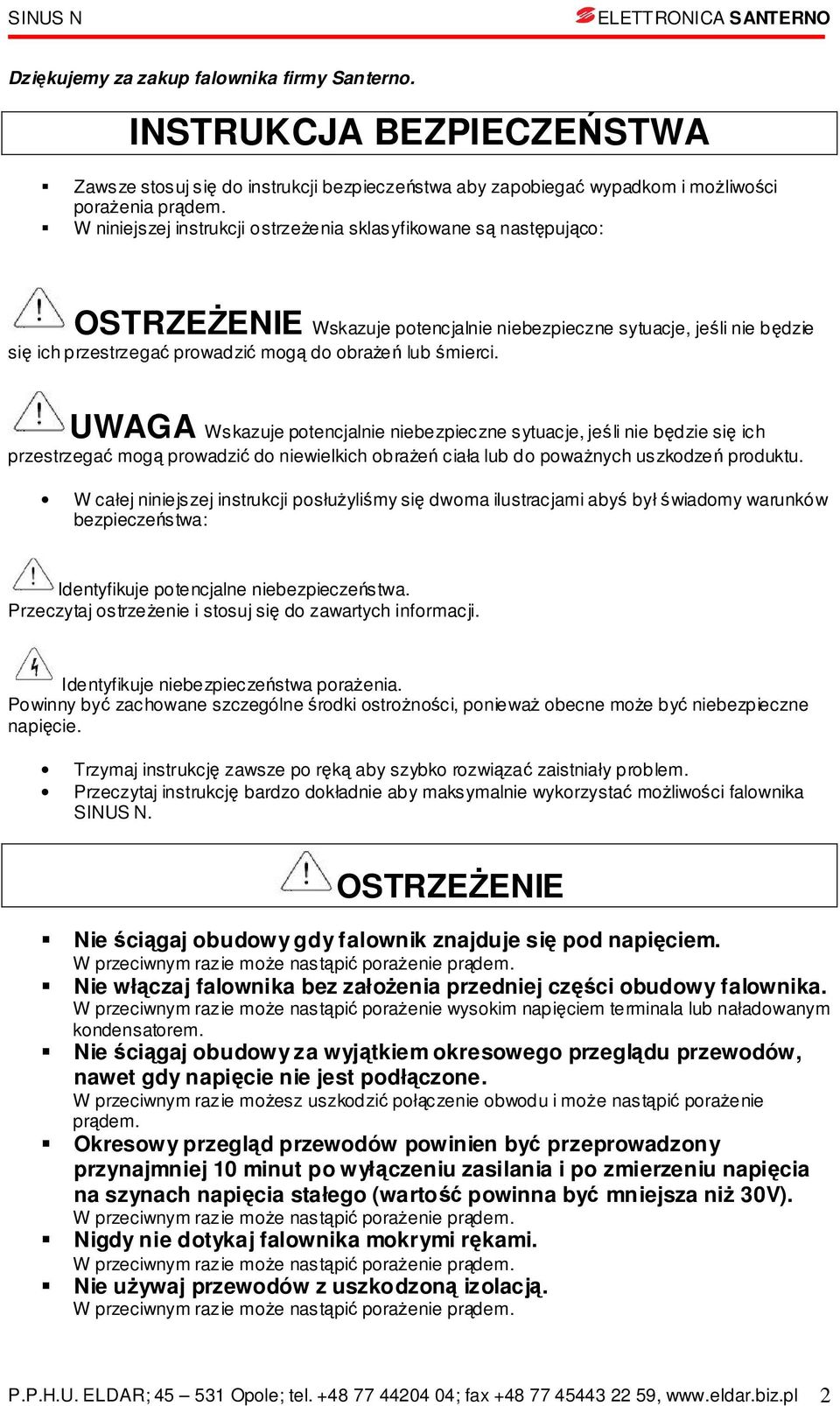

2 Dziękujemy z zkup flownik firmy Snterno. INSTRUKCJA BEZPIECZEŃSTWA Zwsze stosuj się do instrukcji bezpieczeństw by zpobiegć wypdkom i możliwości porżeni prądem. W niniejszej instrukcji ostrzeżeni sklsyfikowne są nstępująco: OSTRZEŻENIE Wskzuje potencjlnie niebezpieczne sytucje, jeśli nie będzie się ich przestrzegć prowdzić mogą do obrżeń lub śmierci. UWAGA Wskzuje potencjlnie niebezpieczne sytucje, jeśli nie będzie się ich przestrzegć mogą prowdzić do niewielkich obrżeń cił lub do powżnych uszkodzeń produktu. W cłej niniejszej instrukcji posłużyliśmy się dwom ilustrcjmi byś był świdomy wrunków bezpieczeństw: Identyfikuje potencjlne niebezpieczeństw. Przeczytj ostrzeżenie i stosuj się do zwrtych informcji. Identyfikuje niebezpieczeństw porżeni. Powinny być zchowne szczególne środki ostrożności, poniewż obecne może być niebezpieczne npięcie. Trzymj instrukcję zwsze po ręką by szybko rozwiązć zistniły problem. Przeczytj instrukcję brdzo dokłdnie by mksymlnie wykorzystć możliwości flownik SINUS N. OSTRZEŻENIE Nie ściągj obudowy gdy flownik znjduje się pod npięciem. W przeciwnym rzie może nstąpić porżenie prądem. Nie włączj flownik bez złożeni przedniej części obudowy flownik. W przeciwnym rzie może nstąpić porżenie wysokim npięciem terminl lub nłdownym kondenstorem. Nie ściągj obudowy z wyjątkiem okresowego przeglądu przewodów, nwet gdy npięcie nie jest podłączone. W przeciwnym rzie możesz uszkodzić połączenie obwodu i może nstąpić porżenie prądem. Okresowy przegląd przewodów powinien być przeprowdzony przynjmniej 10 minut po wyłączeniu zsilni i po zmierzeniu npięci n szynch npięci stłego (wrtość powinn być mniejsz niż 30V). W przeciwnym rzie może nstąpić porżenie prądem. Nigdy nie dotykj flownik mokrymi rękmi. W przeciwnym rzie może nstąpić porżenie prądem. Nie używj przewodów z uszkodzoną izolcją. W przeciwnym rzie może nstąpić porżenie prądem. P.P.H.U. ELDAR; Opole; tel ; fx , 2

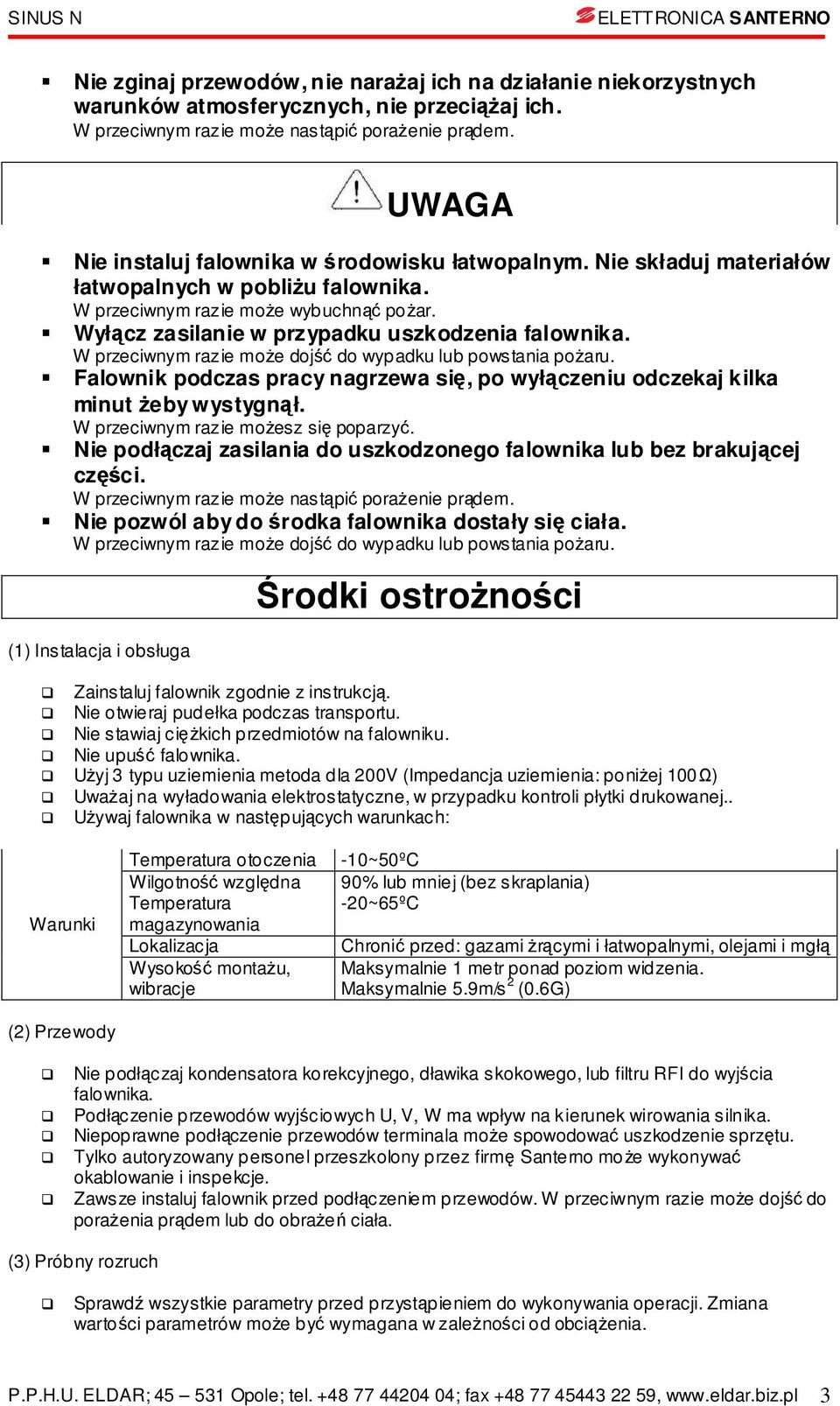

3 Nie zginj przewodów, nie nrżj ich n dziłnie niekorzystnych wrunków tmosferycznych, nie przeciążj ich. W przeciwnym rzie może nstąpić porżenie prądem. UWAGA Nie instluj flownik w środowisku łtwoplnym. Nie skłduj mteriłów łtwoplnych w pobliżu flownik. W przeciwnym rzie może wybuchnąć pożr. Wyłącz zsilnie w przypdku uszkodzeni flownik. W przeciwnym rzie może dojść do wypdku lub powstni pożru. Flownik podczs prcy ngrzew się, po wyłączeniu odczekj kilk minut żeby wystygnął. W przeciwnym rzie możesz się poprzyć. Nie podłączj zsilni do uszkodzonego flownik lub bez brkującej części. W przeciwnym rzie może nstąpić porżenie prądem. Nie pozwól by do środk flownik dostły się cił. W przeciwnym rzie może dojść do wypdku lub powstni pożru. (1) Instlcj i obsług Środki ostrożności Zinstluj flownik zgodnie z instrukcją. Nie otwierj pudełk podczs trnsportu. Nie stwij ciężkich przedmiotów n flowniku. Nie upuść flownik. Użyj 3 typu uziemieni metod dl 200V (Impedncj uziemieni: poniżej 100Ω) Uwżj n wyłdowni elektrosttyczne, w przypdku kontroli płytki drukownej.. Używj flownik w nstępujących wrunkch: Wrunki (2) Przewody Tempertur otoczeni Wilgotność względn Tempertur mgzynowni Loklizcj Wysokość montżu, wibrcje -10~50ºC 90% lub mniej (bez skrplni) -20~65ºC Chronić przed: gzmi żrącymi i łtwoplnymi, olejmi i mgłą Mksymlnie 1 metr pond poziom widzeni. Mksymlnie 5.9m/s 2 (0.6G) Nie podłączj kondenstor korekcyjnego, dłwik skokowego, lub filtru RFI do wyjści flownik. Podłączenie przewodów wyjściowych U, V, W m wpływ n kierunek wirowni silnik. Niepoprwne podłączenie przewodów terminl może spowodowć uszkodzenie sprzętu. Tylko utoryzowny personel przeszkolony przez firmę Snterno może wykonywć okblownie i inspekcje. Zwsze instluj flownik przed podłączeniem przewodów. W przeciwnym rzie może dojść do porżeni prądem lub do obrżeń cił. (3) Próbny rozruch Sprwdź wszystkie prmetry przed przystąpieniem do wykonywni opercji. Zmin wrtości prmetrów może być wymgn w zleżności od obciążeni. P.P.H.U. ELDAR; Opole; tel ; fx , 3

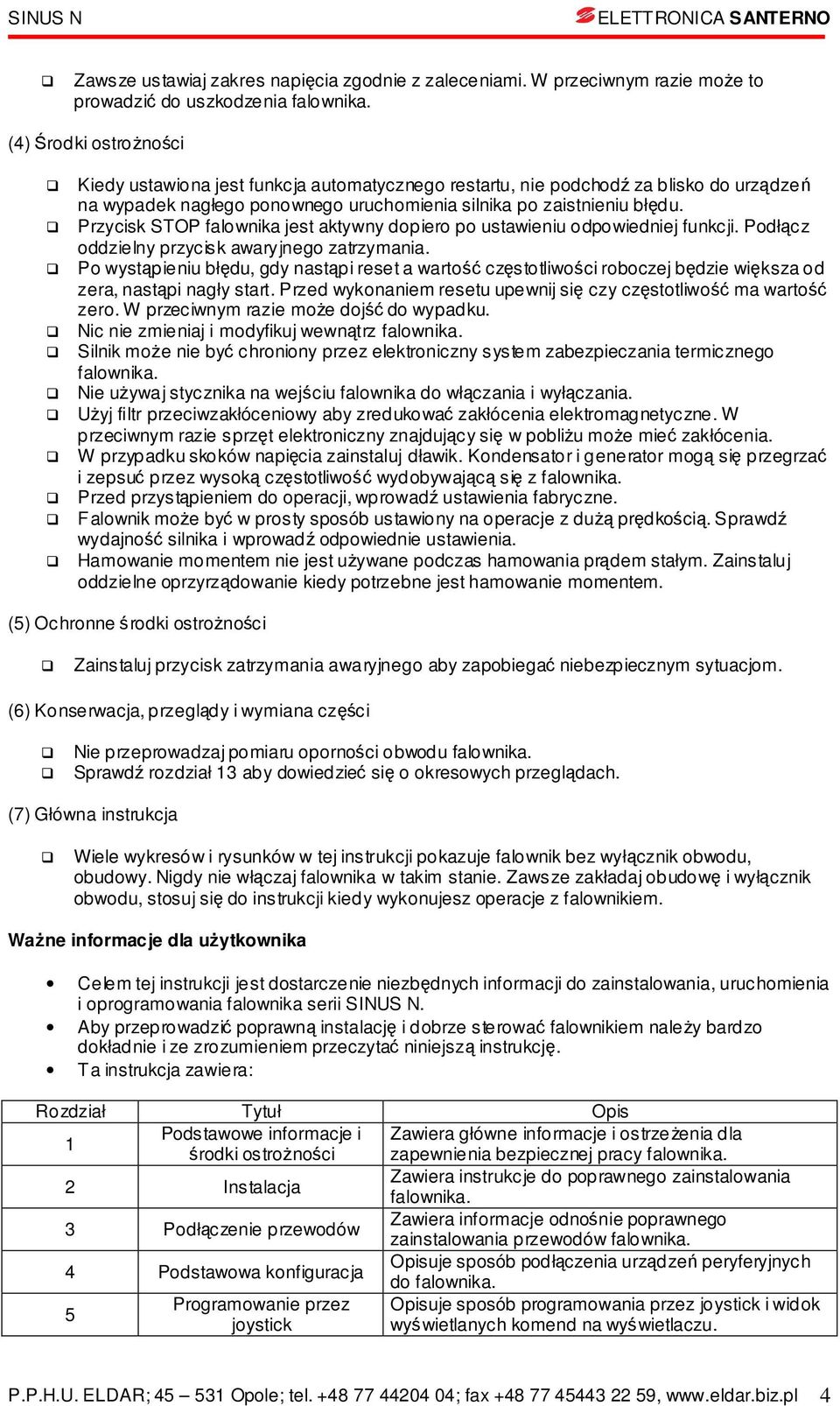

4 Zwsze ustwij zkres npięci zgodnie z zlecenimi. W przeciwnym rzie może to prowdzić do uszkodzeni flownik. (4) Środki ostrożności Kiedy ustwion jest funkcj utomtycznego restrtu, nie podchodź z blisko do urządzeń n wypdek ngłego ponownego uruchomieni silnik po zistnieniu błędu. Przycisk STOP flownik jest ktywny dopiero po ustwieniu odpowiedniej funkcji. Podłącz oddzielny przycisk wryjnego ztrzymni. Po wystąpieniu błędu, gdy nstąpi reset wrtość częstotliwości roboczej będzie większ od zer, nstąpi ngły strt. Przed wykonniem resetu upewnij się czy częstotliwość m wrtość zero. W przeciwnym rzie może dojść do wypdku. Nic nie zmienij i modyfikuj wewnątrz flownik. Silnik może nie być chroniony przez elektroniczny system zbezpieczni termicznego flownik. Nie używj stycznik n wejściu flownik do włączni i wyłączni. Użyj filtr przeciwzkłóceniowy by zredukowć zkłóceni elektromgnetyczne. W przeciwnym rzie sprzęt elektroniczny znjdujący się w pobliżu może mieć zkłóceni. W przypdku skoków npięci zinstluj dłwik. Kondenstor i genertor mogą się przegrzć i zepsuć przez wysoką częstotliwość wydobywjącą się z flownik. Przed przystąpieniem do opercji, wprowdź ustwieni. Flownik może być w prosty sposób ustwiony n opercje z dużą prędkością. Sprwdź wydjność silnik i wprowdź odpowiednie ustwieni. Hmownie momentem nie jest używne podczs hmowni prądem stłym. Zinstluj oddzielne oprzyrządownie kiedy potrzebne jest hmownie momentem. (5) Ochronne środki ostrożności Zinstluj przycisk ztrzymni wryjnego by zpobiegć niebezpiecznym sytucjom. (6) Konserwcj, przeglądy i wymin części Nie przeprowdzj pomiru oporności obwodu flownik. Sprwdź rozdził 13 by dowiedzieć się o okresowych przeglądch. (7) Główn instrukcj Wiele wykresów i rysunków w tej instrukcji pokzuje flownik bez wyłącznik obwodu, obudowy. Nigdy nie włączj flownik w tkim stnie. Zwsze zkłdj obudowę i wyłącznik obwodu, stosuj się do instrukcji kiedy wykonujesz opercje z flownikiem. Wżne informcje dl użytkownik Celem tej instrukcji jest dostrczenie niezbędnych informcji do zinstlowni, uruchomieni i oprogrmowni flownik serii SINUS N. Aby przeprowdzić poprwną instlcję i dobrze sterowć flownikiem nleży brdzo dokłdnie i ze zrozumieniem przeczytć niniejszą instrukcję. T instrukcj zwier: Rozdził Tytuł Opis 1 Podstwowe informcje i Zwier główne informcje i ostrzeżeni dl środki ostrożności zpewnieni bezpiecznej prcy flownik. 2 Instlcj Zwier instrukcje do poprwnego zinstlowni flownik. 3 Podłączenie przewodów Zwier informcje odnośnie poprwnego zinstlowni przewodów flownik. 4 Podstwow konfigurcj Opisuje sposób podłączeni urządzeń peryferyjnych do flownik. 5 Progrmownie przez Opisuje sposób progrmowni przez joystick i widok joystick wyświetlnych komend n. P.P.H.U. ELDAR; Opole; tel ; fx , 4

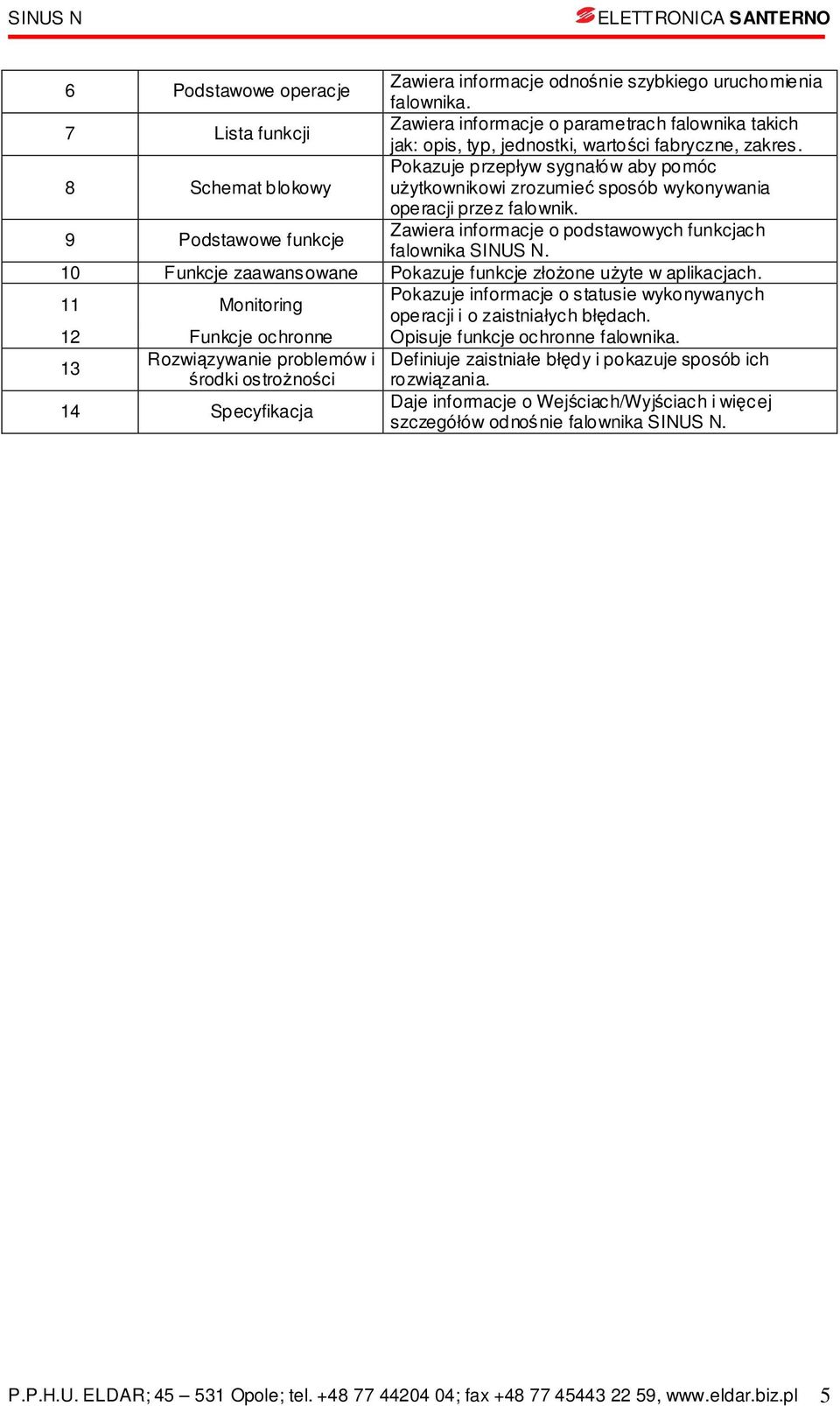

5 6 Podstwowe opercje Zwier informcje odnośnie szybkiego uruchomieni flownik. 7 List funkcji Zwier informcje o prmetrch flownik tkich jk: opis, typ, jednostki, wrtości, zkres. 8 Schemt blokowy Pokzuje przepływ sygnłów by pomóc użytkownikowi zrozumieć sposób wykonywni opercji przez flownik. 9 Podstwowe funkcje Zwier informcje o podstwowych funkcjch flownik SINUS N. 10 Funkcje zwnsowne Pokzuje funkcje złożone użyte w plikcjch. 11 Monitoring Pokzuje informcje o sttusie wykonywnych opercji i o zistniłych błędch. 12 Funkcje ochronne Opisuje funkcje ochronne flownik. 13 Rozwiązywnie problemów i Definiuje zistniłe błędy i pokzuje sposób ich środki ostrożności rozwiązni. 14 Specyfikcj Dje informcje o Wejścich/Wyjścich i więcej szczegółów odnośnie flownik SINUS N. P.P.H.U. ELDAR; Opole; tel ; fx , 5

6 1. Podstwowe informcje i środki bezpieczeństw 1.1. Środki ostrożności Rozpkownie i kontrol Sprwdź czy flownik nie posid uszkodzeń mechnicznych spowodownych trnsportem. Aby zweryfikowć prmetry techniczne sprwdź tbliczkę znmionową. Model Kod Prmetry wejściowe Prmetry wyjściowe Moc silnik Kod kreskowy/numer seryjny Przygotownie nrzędzi i części potrzebnych do prwidłowego użytkowni flownik. Instlcj Podłączenie Typ flownik SINUS N DRIVE 2S 0001 X B K 2 Model Npięcie Wejściowe Moc Silnik Moduł Hmowni Filtr EMC Klwitur Stopień Ochrony K= 0001=0,4kW I= bez filtr X= Tylko klwitur SINUS 2S=220Vc 0002=1,1kW moduł B= X= bez 2=IP20 N Jednofzowy 0003=1,8kW zewnętrzny wbudowny klwitury 0005=3kW filtr * * Zintegrowny filtr wejściowy EN edycj 2 środowisko pierwsze ktegori C1 EN55011 gr.1 cl. B do użytku domowego i w przemyśle, EN ,-2, EN ,-2, EN A11. Akcesori Jeżeli znlzłeś jkieś rozbieżności lub uszkodzeni skontktuj się ze sprzedwcą. Przygotownie potrzebnych nrzędzi i części zleży od tego jk flownik będzie używny. Przygotuj nrzędzi orz sprzęt według potrzeb. Aby użytkowć flownik z pełną wydjnością przez długi czs, zinstluj go w odpowiednim miejscu, we włściwy sposób (ptrz pkt 2 Instlcj, P 2-1). Podłącz przewód zsiljący, silnik orz sygnły kontrolno-sterujące do bloku terminl. Pmiętj że niewłściwe podłączenie może uszkodzić flownik lub urządzeni wykonwcze (ptrz pkt 3, Podłączenie P 3-1) Opis szczegółowy produktu Wygląd zewnętrzny P.P.H.U. ELDAR; Opole; tel ; fx , 6

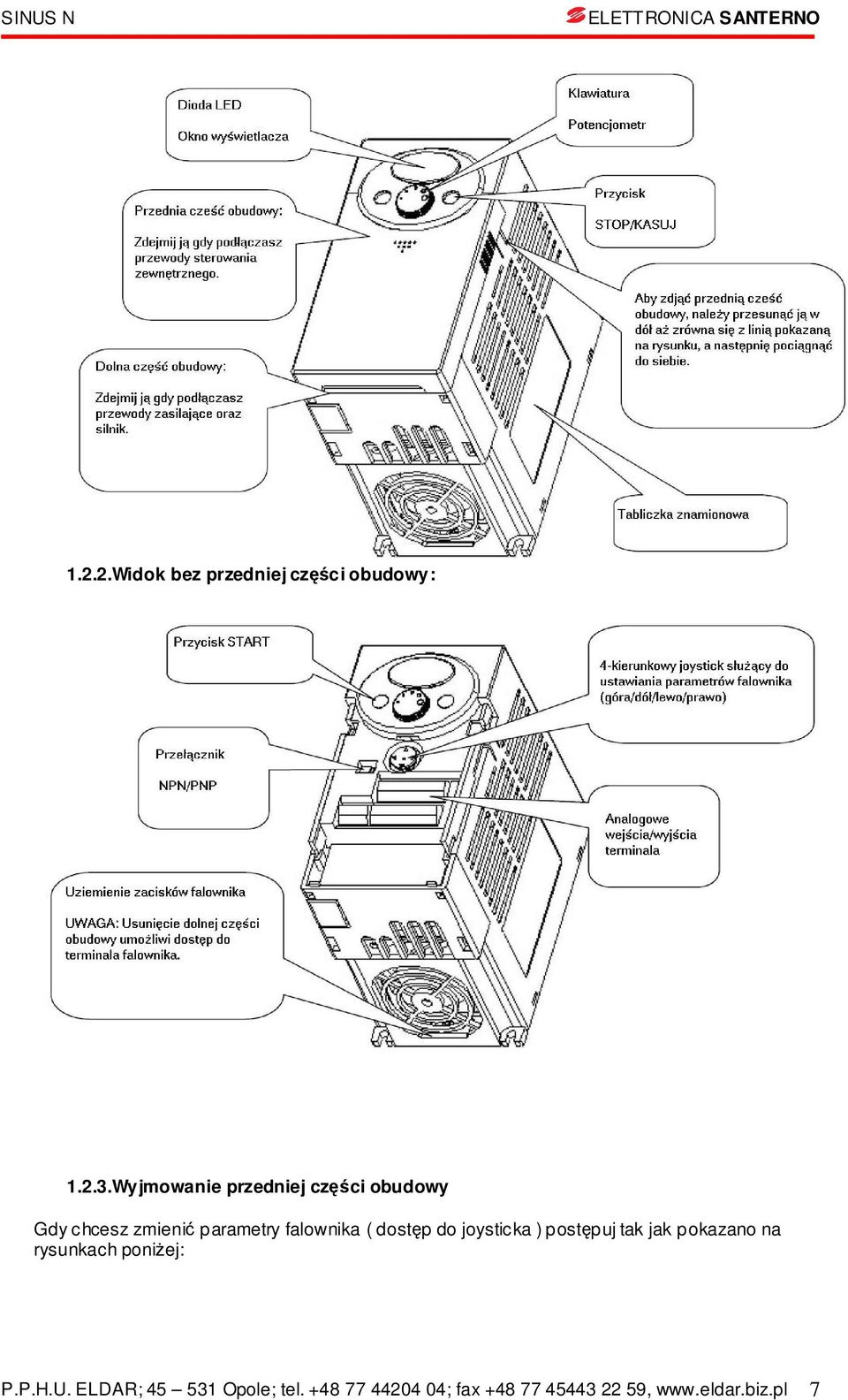

7 1.2.2.Widok bez przedniej części obudowy: Wyjmownie przedniej części obudowy Gdy chcesz zmienić prmetry flownik ( dostęp do joystick ) postępuj tk jk pokzno n rysunkch poniżej: P.P.H.U. ELDAR; Opole; tel ; fx , 7

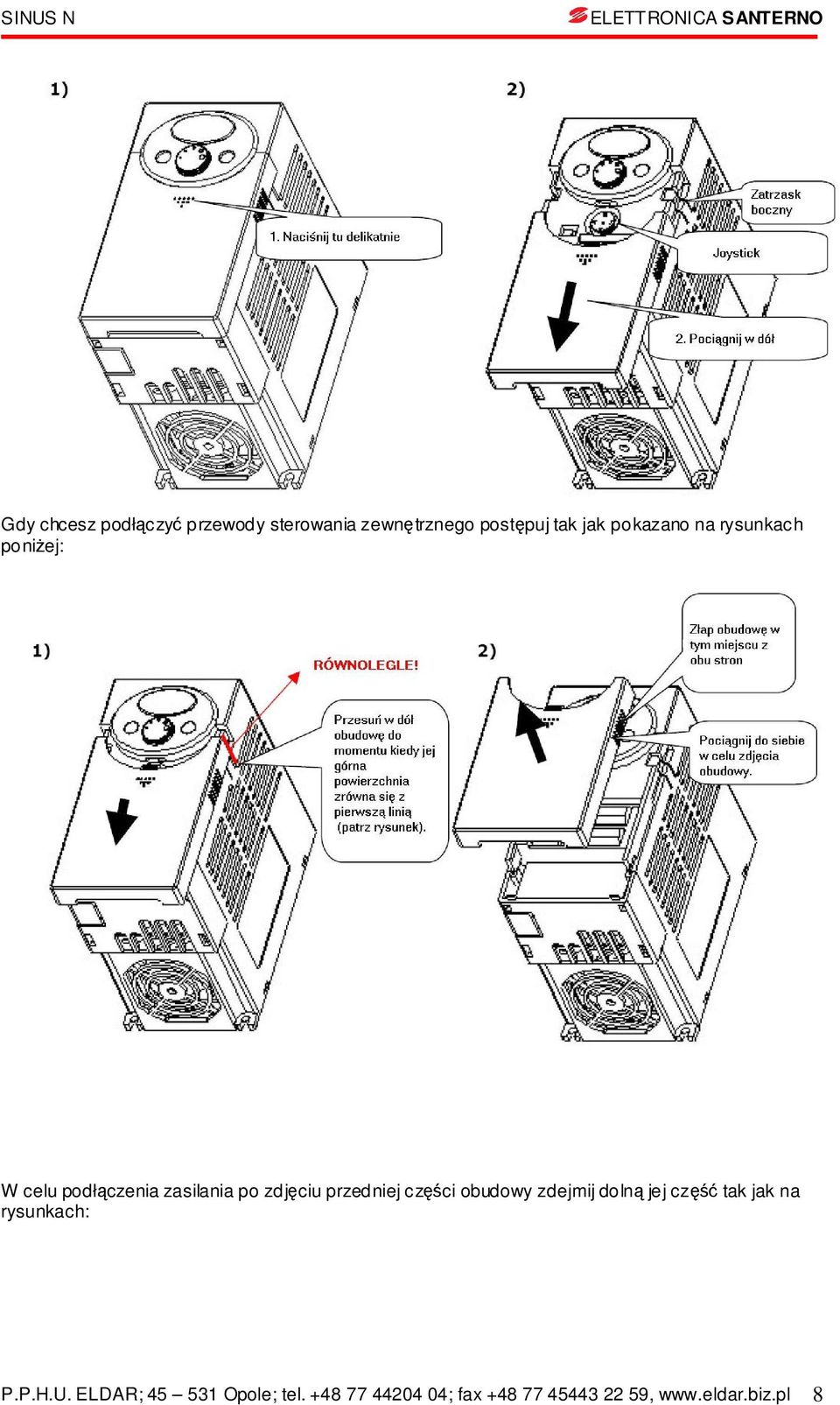

8 Gdy chcesz podłączyć przewody sterowni zewnętrznego postępuj tk jk pokzno n rysunkch poniżej: W celu podłączeni zsilni po zdjęciu przedniej części obudowy zdejmij dolną jej część tk jk n rysunkch: P.P.H.U. ELDAR; Opole; tel ; fx , 8

9 Po podłączeniu zsilni złóż dolną część obudowy, dopiero później podłącz przewody sterowni zewnętrznego. Pmiętj: Używj tylko przewodów o prmetrch podnych w tej instrukcji. Używnie innych może spowodowć uszkodzenie urządzeni. 2. Instlcj P.P.H.U. ELDAR; Opole; tel ; fx , 9

10 2.1. Zleceni instlcyjne Prosimy obchodzić się z flownikiem ostrożnie, szczególnie z plstikowymi elementmi. Nie wolno przenosić flownik z przednią część obudowy. Instluj flownik w miejscu gdzie wibrcje są mniejsze niż 5,9 m/s 2. Przemiennik powinien prcowć w miejscu gdzie tempertur otoczeni mieści się w przedzile 10~50 C. <Punkt pomiru tempertury otoczeni> Flownik będzie się grzł podczs prcy. Nie instluj go w środowisku łtwoplnym. Montuj flownik n płskim, pionowym podłożu (wierzchem ku górze), w celu lepszego odprowdzeni ciepł. Pondto zostw wystrczjąco miejsc dookoł flownik. P.P.H.U. ELDAR; Opole; tel ; fx , 10

11 Chroń flownik przed wilgocią, bezpośrednim nsłonecznieniem, olejmi, zpyleniem, kurzem itd. Flownik powinien być zinstlowny w czystym miejscu lub w szfce sterowniczej. Kiedy instlowne są dw lub więcej flowników, lbo kiedy w pnelu flownik zmontowny jest dodtkowy wentyltor, trzeb odpowiednio je ustwić w celu dobrego chłodzeni. Do przytwierdzeni flownik do podłoż używj śrub i nkrętek. <Sposób instlowni grupy flowników> Zwróć uwgę n temperturę gdy montujesz flowniki i n przepływ powietrz w przypdku montżu wentyltor Wymiry 0.4, 1.1 kw (0,95~1,9kVA) P.P.H.U. ELDAR; Opole; tel ; fx , 11

12 Wymiry 0001XBK2 0001XBK2 0002XBK2 0002XBK2 W H D Wg (Kg) 0,87 0,95 0,89 0,97 1,5, 2,2 kw (3~4,5kVA) P.P.H.U. ELDAR; Opole; tel ; fx , 12

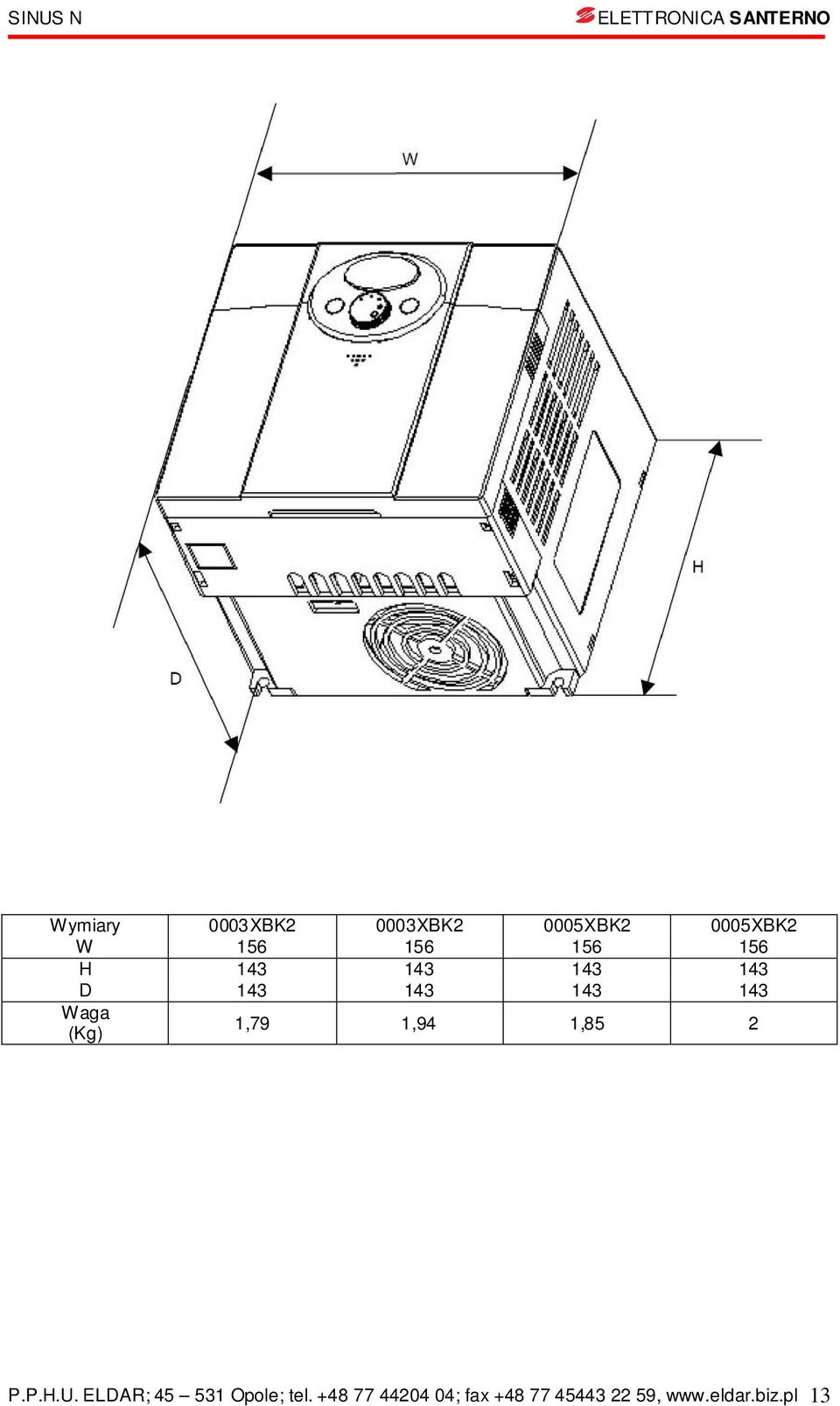

13 Wymiry 0003XBK2 0003XBK2 0005XBK2 0005XBK2 W H D Wg (Kg) 1,79 1,94 1,85 2 P.P.H.U. ELDAR; Opole; tel ; fx , 13

14 3. Podłączenie 3.1. Podłączenie terminl 3.2. Specyfikcj podłączeni okblowni zsilni i terminl P.P.H.U. ELDAR; Opole; tel ; fx , 14

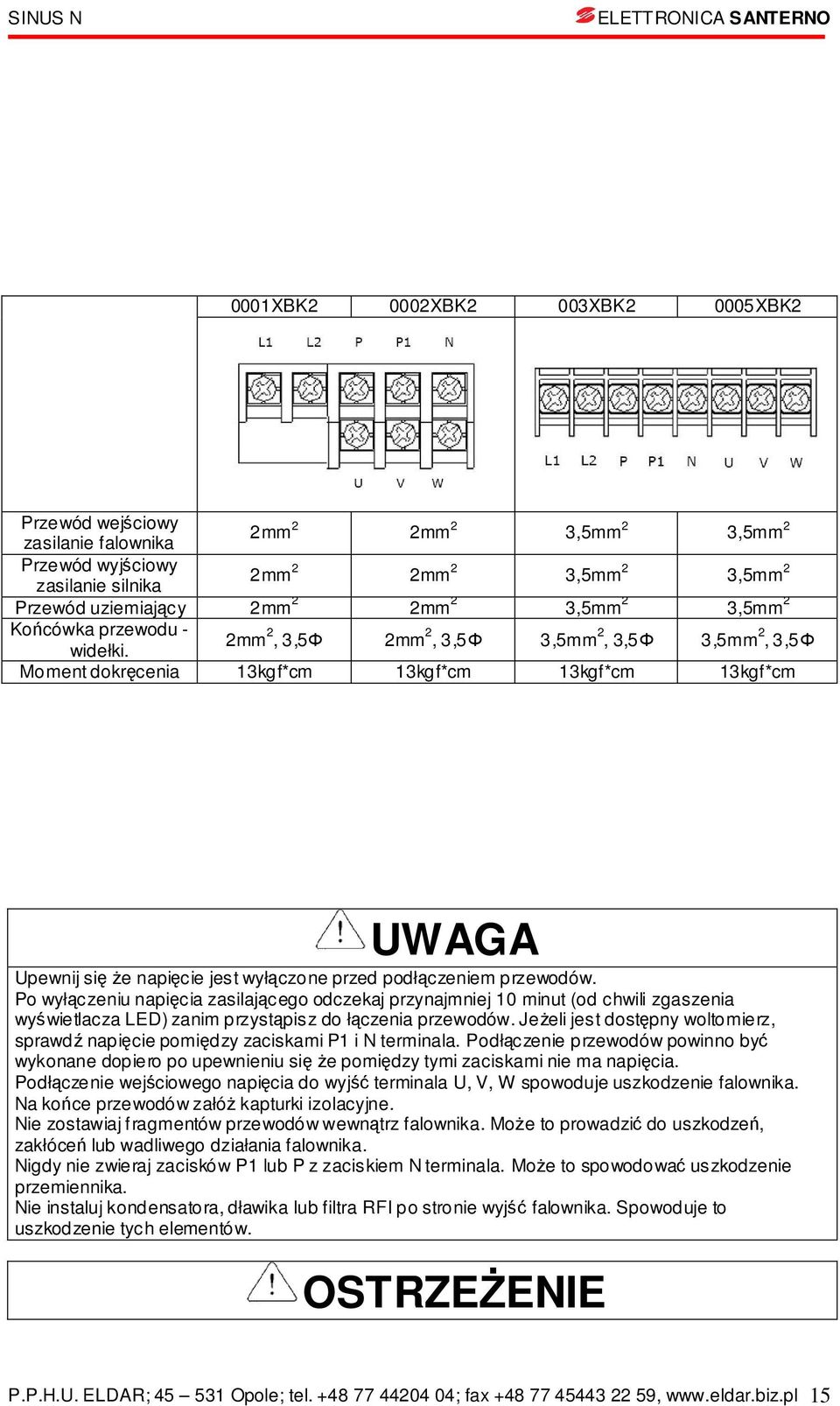

15 0001XBK2 0002XBK2 003XBK2 0005XBK2 Przewód wejściowy zsilnie flownik 2mm 2 2mm 2 3,5mm 2 3,5mm 2 Przewód wyjściowy zsilnie silnik 2mm 2 2mm 2 3,5mm 2 3,5mm 2 Przewód uziemijący 2mm 2 2mm 2 3,5mm 2 3,5mm 2 Końcówk przewodu - widełki. 2mm 2, 3,5Φ 2mm 2, 3,5Φ 3,5mm 2, 3,5Φ 3,5mm 2, 3,5Φ Moment dokręceni 13kgf*cm 13kgf*cm 13kgf*cm 13kgf*cm UWAGA Upewnij się że npięcie jest wyłączone przed podłączeniem przewodów. Po wyłączeniu npięci zsiljącego odczekj przynjmniej 10 minut (od chwili zgszeni wyświetlcz LED) znim przystąpisz do łączeni przewodów. Jeżeli jest dostępny woltomierz, sprwdź npięcie pomiędzy zciskmi P1 i N terminl. Podłączenie przewodów powinno być wykonne dopiero po upewnieniu się że pomiędzy tymi zciskmi nie m npięci. Podłączenie wejściowego npięci do wyjść terminl U, V, W spowoduje uszkodzenie flownik. N końce przewodów złóż kpturki izolcyjne. Nie zostwij frgmentów przewodów wewnątrz flownik. Może to prowdzić do uszkodzeń, zkłóceń lub wdliwego dziłni flownik. Nigdy nie zwierj zcisków P1 lub P z zciskiem N terminl. Może to spowodowć uszkodzenie przemiennik. Nie instluj kondenstor, dłwik lub filtr RFI po stronie wyjść flownik. Spowoduje to uszkodzenie tych elementów. OSTRZEŻENIE P.P.H.U. ELDAR; Opole; tel ; fx , 15

16 Użyj trzeciego typu metody uziemini (Impedncj uziemieni: poniżej 100Ω) Podłącz uziemienie w odpowiednim miejscu (ptrz rysunek). Nie przykręcj przewodu uziemijącego do obudowy! W celu podłączeni uziemieni zdejmij przednią i dolną część obudowy flownik. Ptrz n specyfikcję poniżej, w celu poprwnego dobrni uziemieni. Model 0001XBK2-0002XBK2 0003XBK2-0005XBK2 Rozmir przewodu 2mm 2 2mm 2 Końcówk przewodu widełki 2mm 2, 3Φ 2mm 2, 3Φ Impedncj uziemieni Poniżej 100Ω Poniżej 100Ω 3.3. I/O specyfikcj bloku terminl Zciski terminl Opis Rozmir Moment obrotowy przewodów (Nm) P1/P2/P3/P4/P5 Wielofunkcyjne wejście 22 AWG, T/M P1-P5 0,3 mm 2 0,4 CM Zcisk wspólny dl P1-22 AWG, P5, AM, P24 0,3 mm 2 0,4 VR Zsilnie 12V dl 22 AWG, 0,4 Uwgi P.P.H.U. ELDAR; Opole; tel ; fx , 16

17 V1 I AM MO EXTG P24 30A 30B 30C zewnętrznego potencjometru Anlogowe wejście npięciowe 0-10V Anlogowe wejście prądowe 0-20mA Wielofunkcyjne wyjście nlogowe Wielofunkcyjne wyjście otwrty kolektor T/M Uziemienie T/M dl MO 24V npięcie zsiljące dl zcisków P1-P5 Wyjście przekźnik wielofunkcyjnego A/B Zcisk wspólny dl 30A, B 0,3 mm 2 22 AWG, 0,3 mm 2 0,4 22 AWG, 0,3 mm 2 0,4 22 AWG, 0,3 mm 2 0,4 22 AWG, 0,3 mm 2 0,4 22 AWG, 0,3 mm 2 0,4 22 AWG, 0,3 mm 2 0,4 22 AWG, 0,3 mm 2 0,4 22 AWG, 0,3 mm 2 0,4 22 AWG, 0,3 mm 2 0,4 W przypdku zkłdni opsek mocujących n przewody sterujące pierwsz z nich powinn być złożon w odległości 15 cm od zcisków w celu łtwego ściągni i zkłdni przedniej części obudowy. Gdy używsz zewnętrznego zsilni wejściowego dl wielofunkcyjnych wejść P1~P5, ustw npięcie nieco wyżej niż 12V w celu ktywcji Wybór PNP/NPN P.P.H.U. ELDAR; Opole; tel ; fx , 17

18 Opcjonln krt MODBUS RTU jest dostępn dl flownik SINUS N. Więcej informcji w dzile MODBAS RTU SINUS N. 4. Podstwow konfigurcj 4.1. Podłączenie urządzeń peryferyjnych do flownik. Do podłączeni flownik wymgne są dodtkowe urządzeni. Muszą one być poprwnie dobrne i zinstlowne, by zpewnić poprwne dziłnie flownik. Niepoprwnie zinstlowny lub stosowny flownik może uszkodzić lub skrócić żywotność systemu. Trzeb dokłdnie przeczytć i zrozumieć niniejszą instrukcję przed przystąpieniem do dziłni. P.P.H.U. ELDAR; Opole; tel ; fx , 18

19 Rekomendowne rozłączniki MCCB/ELB, styczniki. Model MCCB/ELB Stycznik Bezpiecznik 0001XBK2 10A AC A 0002XBK2 20A AC A 0003XBK2 25A AC A 0005XBK2 32A AC A 5. Progrmownie z klwitury P.P.H.U. ELDAR; Opole; tel ; fx , 19

20 5.1. Funkcje klwiszy FWD REV 7-segmentowy wyświetlcz LED Wyświetlcz Diod LED świeci podczs wirowni silnik do przodu Mig w przypdku błędu Diod LED świeci podczs wirowni silnik do tyłu Wyświetl sttus wykonywnych opercji orz informcje o prmetrch Klwisze RUN Strt silnik STOP/RST STOP: przerwnie opercji RST: ksownie JOYSTICK 4-kierunkowy przycisk (gór/dół/lewo/prwo, po środku ENTER- potwierdzenie) Gór Do przechodzeni między prmetrmi lub kodmi Dół Do przechodzeni między prmetrmi lub kodmi Lewo Do przechodzeni między grupmi prmetrów lub do zminy prmetrów, przechodzenie kursorem w lewo Prwo Do przechodzeni między grupmi prmetrów lub do zminy prmetrów, przechodzenie kursorem w prwo Enter Do potwierdzeni ustwieni prmetrów i do zpmiętywni wprowdzonych zmin Potencjometr Do płynnej zminy częstotliwości Alf-numeryczny widok n LED P.P.H.U. ELDAR; Opole; tel ; fx , 20

21 5.2. Przechodzenie między grupmi. W flownikch SINUS N są 4 grupy prmetrów: P.P.H.U. ELDAR; Opole; tel ; fx , 21

22 Podstwowe prmetry potrzebne do prcy flownik, tkie jk: docelow npędu częstotliwość, czs przyśpieszni i zwlnini. Podstwowe prmetry funkcyjne, tkie jk wyjściow częstotliwość, funkcyjn 1 npięcie. funkcyjn 2 Prmetry plikcyjne jk opercj PID, podłączenie drugiego silnik. We/Wy Prmetry do konstrukcji sekwencji tkich jk ustwienie wielofunkcyjne (wejście/wyjście) terminl. Porusznie się między poszczególnymi prmetrmi grup jest możliwe przy pierwszym kodzie kżdej z grup. * Docelow częstotliwość może być nstwion prmetrem 0.0 ( pierwsz funkcj grup npędu). Częstotliwość może być regulown przez użytkownik, jej zminy będą widoczne n Jk przechodzić między poszczególnymi pierwszymi funkcjmi kżdej grupy. 1 2 Pierwsz funkcj w Grupie Npędu 0.0 będzie wyświetln kiedy flownik będzie zsilny npięciem wejściowym. Nciśnij rz prwy przycisk joystick ( ) by przejść do pierwszej funkcji Grupy Funkcyjnej 1. Pierwsz funkcj w Grupie Funkcyjnej 1 F 0 będzie wyświetln. Nciśnij prwy przycisk joystick ( ) by przejść do pierwszej funkcji Grupy Funkcyjnej Pierwsz funkcj w Grupie Funkcyjnej 2 H 0 będzie wyświetln. Nciśnij prwy przycisk joystick ( ) by przejść do Grupy We/Wy. Pierwsz funkcj w Grupie We/Wy I 0 będzie wyświetln. Nciśnij prwy przycisk joystick ( ) by przejść do Grupy Npędu. 5 Powrót do pierwszej funkcji Grupy Npędu. Jk przejść do poszczególnych grup z jkiejkolwiek innej funkcji niż pierwsz z dnej grupy. P.P.H.U. ELDAR; Opole; tel ; fx , 22

23 1 2 Gdy wyświetln jest funkcj F 15 przyciśnięcie przycisku w Lewo ( ) lub w Prwo ( ) spowoduje przejście do pierwszej funkcji w dnej grupie. Pierwsz funkcj F 0 w Grupie Funkcyjnej 1 jest wyświetln. Przyciśnij przycisk w Prwo ( ). 3 Pierwsz funkcj H 0 w Grupie Funkcyjnej 2 jest wyświetln Jk zmienić funkcje w grupie. Zmin funkcji w Grupie Npędu Pierwsz funkcji 0.0 Grupy Npędowej, nciśnij przycisk do Góry ( ) Drug funkcj ACC Grupy npędowej, nciśnij przycisk do Góry ( ) rz. Trzeci funkcj dec jest wyświetln, nciśnij przycisk do Góry ( ) rz. Czwrt funkcj drc jest wyświetln, nciśnij przycisk do Góry ( ) rz. Powrót do pierwszej funkcji Grupy Npędu. Użyj klwisz w Dół ( ) do opercji w przeciwnej kolejności Zmin funkcji w Grupie Funkcyjnej 1 Przeskok bezpośredni z prmetru F 0 do F 15 P.P.H.U. ELDAR; Opole; tel ; fx , 23

24 Nciśnij przycisk Enter ( ) gdy wyświetln jest funkcj F 0 Wyświetln jest wrtość 1 funkcji F 1. Użyj przycisku do Góry ( ) ustw wrtość 5. Wyświetln jest wrtość 05, nciśnij przycisk w lewo ( ) jeden rz. Cyfr 0 jest jśniejsz, w tym przypdku 0 jest ktywne. Użyj klwisz w górę ( ) i ustw wrtość jest ustwione. Nciśnij przycisk Enter ( ) jeden rz. Przejście do funkcji F 15 zkończone. Tk smo przeskkuje się między funkcjmi w Grupie Funkcyjnej 2 i Grupie We/Wy. Zmin funkcji n inną, zczynjąc od innej niż F 0 Przejście od funkcji F 1 do F 15 Grupy Funkcyjnej 1. Gdy wyświetln jest funkcj F 1 nciskj przycisk w Górę do 1 momentu kiedy wyświetli się funkcj F Przejście do funkcji F 15 zkończone. Te sme zsdy obowiązują dl Grupy Funkcyjnej 2 i Grupy We/Wy. Niektóre funkcje mogą nie być dostępne, gdy przechodzi się pomiędzy funkcjmi przyciskmi w górę ( ) lub w Dół ( ). Dzieje się tk poniewż funkcje te są zleżne od innych i dltego są niewidoczne. N przykłd: kiedy funkcj F 23 [Wybór częstotliwości Wysok/Nisk] jest ustwion n 0 (nie), prmetr F 24 [Limit wysokiej częstotliwości] nie jest dostępny. Ale kiedy F 23 jest ustwiony n 1 (tk), F 24 będzie dostępny i pojwi się n. Metod ustwini prmetrów Zmin wrtości prmetrów w Grupie Npędu Zmin czsu przyśpieszni ACC od 5.0 sek. do 16 P.P.H.U. ELDAR; Opole; tel ; fx , 24

25 1 Gdy wyświetln jest funkcj 0.0 nciśnij przycisk w Górę ( ) rz by przejść do nstępnej funkcji. 2 Wyświetlny jest Czs Przyśpieszeni ACC. Nciśnij klwisz Enter ( ) rz. 3 Ustwion jest wrtość 5.0 kursor jest n 0. Nciśnij przycisk w Lewo ( ) rz, by przesunąć kursor w lewo. 4 Wrtość 5 jest ktywn. Nstępnie nciśnij klwisz w Górę ( ) rz. 5 Wyświetln wrtość to 6.0. Nciśnij klwisz w Lewo ( ) rz, by przesunąć kursor w lewo jest wyświetlne. Pierwsze 0 jest ktywne z wrtości Nciśnij klwisz do Góry ( ) rz jest ustwione. Nciśnij klwisz Enter ( ) rz. Wrtość 16.0 mig. Nciśnij Enter ( ) jeszcze rz by powrócić do nzwy prmetru. 8 ACC jest wyświetlne. Czs przyśpieszeni zostł zmieniony z wrtości 5.0 n 16.0 sek. Podczs wykonywni kroku 7 nciśnięcie klwisz w Lewo ( ) lub w Prwo ( ) kiedy 16.0 mig zmieni ustwieni. Nciśnięcie klwisz w Lewo ( )/w Prwo ( )/w Górę ( )/w Dół ( ) kiedy kursor mig nuluje zminę prmetru. Zmin częstotliwości flownik n wrtość Hz w Grupie Npędu. P.P.H.U. ELDAR; Opole; tel ; fx , 25

26 1 Gdy wyświetln jest funkcj 0.0 nciśnij rz przycisk Enter/Prog ( ) 2 Drugie 0 funkcji 0.0 jest ktywne 0.0. Nciśnij rz klwisz w Prwo ( ) by ustwić kursor po prwej stronie. 3 Funkcj 0.00 jest wyświetln. Nciśnij klwisz w Górę ( ) do momentu kiedy n pojwi się wrtość 5. 4 Nciśnij rz klwisz w Lewo ( ). 5 Środkow cyfr w wyrżeniu 0.05 jest ktywn. Nciśnij rz klwisz w Lewo ( ). 6 Nciśnij rz klwisz w Lewo ( ). 7 8 Wrtość 00.0 jest wyświetln, pierwsze zero jest ktywne, jednocześnie wcześniej ustwion wrtość 0.05 pozostje niezmienion. Nciśnij klwisz w Górę ( ) by ustwić 3 n. Nciśnij rz przycisk Enter/Prog ( ). Wrtość 30.0 mig, nciśnij rz klwisz Enter/Prog ( ). 9 Kiedy wyświetlcz skończy migć, częstotliwość m wrtość N widoczne są tylko 3 cyfry wyrżeni. Aby zobczyć cłe wyrżenie użyj przycisków w Lewo ( ) lub w Prwo ( ). Podczs wykonywni kroku 8 nciśnięcie przycisku w Lewo ( ) lub w Prwo ( ), kiedy wyświetlcz mig, zkłuci wprowdzenie ustwień. Zmin prmetrów w Grupie Funkcyjnej 1 i 2 orz w Grupie We/Wy flownik. Zmin prmetru funkcji F 27 z 0 n 1 P.P.H.U. ELDAR; Opole; tel ; fx , 26

27 1 Gdy wyświetln jest funkcj F 0 ( Funkcyjn 1) nciśnij rz przycisk Enter/Prog ( ) 2 Sprwdź jk wrtość jest wyświetln. Przyciskiem w Górę ( ) ustw wrtość 7. 3 Kiedy wrtość 7 jest ustwion nciśnij przycisk w Lewo ( ) jeden rz. 4 Wrtość 0 wyrżeni 07 jest ktywn. Przyciskiem w Górę ( ) ustw wrtość 2. 5 Wrtość 27 jest wyświetln. Nciśnij przycisk Enter/Prog ( ) jeden rz. 6 Funkcj F 27 jest ustwion. Nciśnij przycisk Enter/Prog ( ) jeden rz, by sprwdzić jki prmetr jest ustwiony. 7 Ustwion jest wrtość 0. Zmień wrtość n 1 nciskjąc przycisk w Górę ( ). 8 Nciśnij przycisk Enter/Prog ( ) jeden rz. 9 Funkcj F 27 ponownie pojwi się n, po tym jk wrtość 1 przestnie migć. Zmin wrtości prmetru zostł zkończon. Nciśnij przycisk w Lewo ( ) lub w Prwo ( ) i ustw pierwszy prmetr Grupy Funkcyjnej Powrót do F 0 Tk smo zmieni się wrtości prmetrów Grupy funkcyjnej 2 orz Grupy We/Wy Sprwdznie sttusu opercji Sprwdzenie wrtości prądu wyjściowego w Grupie Npędu P.P.H.U. ELDAR; Opole; tel ; fx , 27

28 1 2 Gdy wyświetln jest funkcj 0.0 nciskj przycisk w Górę ( ) lub w Dół ( ) do momentu kiedy pojwi się CUr n. Tą funkcją nstwi się wrtość prądu wyjściowego. Nciśnij przycisk Enter/Prog ( ) jeden rz, by sprwdzić wrtość prądu. 3 Wrtość prądu wyjściowego wynosi 5.0 A.. Nciśnij przycisk Enter/Prog ( ) by powrócić do funkcji CUr 4 Powrót do funkcji CUr Inne prmetry Grupy Npędu tkie jk: dcl (npięcie DC) lub vol (npięcie wyjściowe flownik) mogą być sprwdzne tą smą metodą Monitoring sttusu opercji. Jk sprwdzić prędkość obrotową silnik (obr/min). 1 Częstotliwość może być monitorown z pomocą pierwszego prmetru Grupy Npędu. W tym przypdku częstotliwość m wrtość 57,6 Hz. Nciśnij przycisk w Górę ( ) lub w Dół ( ) do momentu kiedy n pojwi się rpm. P.P.H.U. ELDAR; Opole; tel ; fx , 28

29 2 Prędkość obrotow silnik może być sprwdzn przy pomocy tej funkcji. Nciśnij przycisk Enter/Prog ( ) jeden rz. 3 Wyświetlcz pokzuje tylko 3 liczby, nciśnij przycisk w lewo ( ) 4 Wrtość prędkości obrotowej to 1730 obr/min. Nciśnij przycisk Enter/Prog ( ) jeden rz. 5 Powrót do funkcji rpm. Jk sprwdzć błędy w Grupie Npędu 1 Komunikt pojwi się n, kiedy wystąpi zkłócenie w prcy flownik. Nciśnij przycisk Enter/Prog ( ) jeden rz. 2 Częstotliwość prcy podczs wystąpieni błędu (30.0). Nciśnij przycisk w Górę ( ). 3 Prąd wyjściowy podczs wystąpieni błędu. Nciśnij przycisk w Górę ( ) 4 Sttus opercji. Błąd wystąpił podczs przyśpieszni. Nciśnij przycisk STOP/RST. 5 Błąd zostł sksowny i wyświetlny jest komunikt non. Gdy wystąpi więcej niż jeden błąd w tym smym czsie. P.P.H.U. ELDAR; Opole; tel ; fx , 29

30 Mksymlnie trzy komunikty o błędch mogą być wyświetlne. Jk zinicjowć prmetry ze wszystkich 4 grup (przykłd dl funkcji H 93 ) 1 Gdy wyświetln jest funkcj H 0 nciśnij przycisk Enter/Prog ( ) 2 Wyświetlny jest kod funkcji H 0. Zwiększ wrtość do 3 nciskjąc przycisk w górę ( ). 3 Gdy wyświetln będzie wrtość 3 nciśnij przycisk w Lewo ( ). 4 Wyświetln jest wrtość 03, gdzie 0 jest ktywne. Zwiększ wrtość do 9 nciskjąc przycisk w Górę ( ). P.P.H.U. ELDAR; Opole; tel ; fx , 30

31 5 Nstwion jest wrtość 93. Nciśnij przycisk Enter/Prog ( ) 6 Funkcj H 93 jest wyświetln. Nciśnij przycisk Enter/Prog ( ) 7 Obecne ustwienie to wrtość 0. Nciśnij przycisk w Górę ( ) i ustw 1, by ktywowć inicjowny prmetr. 8. Nciśnij przycisk Enter/Prog ( ) jeden rz. 9 Po skończeniu migni nstępuje powrót do funkcji H 93. Inicjowny prmetr zostł ustwiony. Nciśnij przycisk w Lewo ( ) lub w Prwo ( ). 10 Powrót do funkcji H Podstwowe opercje 6.1. Ustwieni częstotliwości i podstwowe opercje Uwg: Poniższe instrukcje są oprte n złożeniu, że w flowniku wprowdzone są ustwieni. Rezultty ustwień mogę być różne, gdy ustwieni są różne od fbrycznych. Aby przywrócić ustwieni domyślne ptrz rozdził Funkcje Złożone. Ustwienie częstotliwości przez: joystic i opercje przez terminl. 1 Podłącz zsilnie do flownik Kiedy się pojwi 0.0 n nciśnij przycisk Enter/Prog ( ) Drugie zero jest podświetlone 0.0. Nciśnij przycisk w Lewo ( ) dw rzy. Wyświetln jest wrtość 00.0, pierwsze zero jest podświetlone. Nciśnij przycisk w Górę ( ). Wyświetln wrtość to Nciśnij przycisk Enter/Prog ( ). Wrtość 10.0 mig, nciśnij ponownie klwisz Enter/Prog ( ). Częstotliwość prcy m terz wrtość 10.0 Hz. Złącz przełącznik między zciskmi terminl P1 (FX) i CM. Diod FWD (prc do przodu) zczyn migć, częstotliwość się zwiększ (co widć n LED). Kiedy flownik osiągnie częstotliwość 10 HZ, wrtość 10.0 jest wyświetln. Wyłącz przełącznik między zciskmi P1 (FX) CM terminl. Diod FWD zczyn migć, zmienn częstotliwość jest wyświetln n. Kiedy wrtość częstotliwości spdnie do 0 Hz, diod FWD gśnie i n z powrotem wyświetln jest wrtość P.P.H.U. ELDAR; Opole; tel ; fx , 31

32 Podłączenie Wzorzec opercyjny Ustwienie częstotliwości potencjometrem i opercje n terminlu 1 Podłącz zsilnie do flownik Kiedy się pojwi 0.0 n nciśnij przycisk w Górę ( ) cztery rzy. Wyświetln jest funkcj Frq. Możliwe jest terz ustwienie częstotliwości. Nciśnij przycisk Enter/Prog ( ) Dotychczs ustwiło się częstotliwość joystickiem (wrtość 0 ). Nciśnij przycisk w Górę ( ) dw rzy. Ustw wrtość 2 (ustwini częstotliwości z pomocą potencjometru), nstępnie nciśnij przycisk Enter/Prog ( ) jeden rz. Prmetr funkcji Frq jest ustwiony po tym jk 2 przestnie migć. Przekręć potencjometr tk by ustwić wrtość 10.0 Hz Złącz przełącznik między zciskmi terminl P1 (FX) i CM (ptrz podłączenie poniżej). Diod FWD (prc do przodu) zczyn migć, częstotliwość się zwiększ (co widć n LED). Kiedy flownik osiągnie częstotliwość 10 HZ, wrtość 10.0 jest wyświetln. Wyłącz przełącznik między zciskmi P1 (FX) CM terminl. Diod FWD zczyn migć, zmienn częstotliwość jest wyświetln n. Kiedy wrtość częstotliwości spdnie do 0 Hz, diod FWD gśnie i n z powrotem wyświetln jest wrtość P.P.H.U. ELDAR; Opole; tel ; fx , 32

33 Podłączenie Wzorzec opercyjny Ustwinie częstotliwości z pomocą potencjometru i przycisku RUN (Strt). 1 Podłącz zsilnie do flownik Kiedy się pojwi 0.0 n nciśnij przycisk w Górę ( ) trzy rzy. Wyświetln jest funkcj drv. Możliwy jest terz do ustwieni tryb sterowni npędem (np. poprzez przyciski: RUN i STOP). Nciśnij przycisk Enter/Prog ( ) jeden rz. Sprwdź jkie są obecne ustwieni ( 1 ozncz sterownie flownikiem z pomocą terminl). Nciśnij przycisk Enter/Prog ( ) potem w Dół ( ) jeden rz. 5 Po ustwieniu 0 nciśnij przycisk Enter/Prog ( ) Prmetr funkcji drv jest ustwiony po tym jk 0 przestnie migć. Sterownie flownikiem odbywć się terz będzie z pomocą przycisków RUN i STOP. Nciśnij przycisk w Górę ( ). Sposób ustwini częstotliwości możn wybrć poprzez ten prmetr. Nciśnij przycisk Enter/Prog ( ). Sprwdź ustwieni częstotliwości ( 0 ozncz ustwinie z pomocą joystick). Nciśnij przycisk w Górę ( ) dw rzy. Po ustwieniu 2 (ustwinie częstotliwości z pomocą potencjometru) nciśnij przycisk Enter/Prog ( ). P.P.H.U. ELDAR; Opole; tel ; fx , 33

34 Prmetr funkcji Frq jest ustwiony po tym jk 2 przestnie migć. Częstotliwość możn terz ustwić z pomocą potencjometru znjdującego się pod wyświetlczem. Ustw potencjometrem wrtość 10.0 Hz. Nciśnij przycisk RUN (Strt). Diod FWD (prc do przodu) zczyn migć, częstotliwość się zwiększ (co widć n LED). Kiedy flownik osiągnie częstotliwość 10 HZ, wrtość 10.0 jest wyświetln. Nciśnij przycisk STOP/RST. Diod FWD zczyn migć, zmienn częstotliwość jest wyświetln n. Kiedy wrtość częstotliwości spdnie do 0 Hz, diod FWD gśnie i n z powrotem wyświetln jest wrtość Podłączenie Wzorzec opercyjny 7. List funkcji Npędu Widok n Nzw funkcji wyświetl czu 0.0 Częstotliwość wyjściow ACC dec Drv Frq Minimlny /Mksym lny zkres 0/400 [Hz] Opis - Ustwinie częstotliwości n wyjściu flownik. - Podczs postoju: częstotliwość zdwn - Podczs prcy: częstotliwość wyjściow. - Podczs Wielofunkcyjnych opercji: Wielofunkcyjn częstotliwość 0. - Ustwieni nie mogą być większe od przedstwionych w prmetrze F21 [mksymln częstotliwość] - Podczs wykonywni opercji przyśpieszni/zwlnini, ten prmetr dził jk czs przyśpieszni/zwlnini. Ustwie ni fbrycz ne Ustwi nie podcz s prcy Stron 0.0 O 51 [Czs 5.0 O 59 przyśpieszni] [Czs 0/6000 [sek] 10.0 O 59 zwlnini] [Tryb 0/3 0 Stop/Strt przyciski sterujące 1 X 56 sterowni 1 Stop/Strt FX: prc do przodu npędem] zciski RX: prc do tyłu (Stop/Strt) 2 terminl FX: Stop/Strt RX: rotcj wsteczn 3 Opercje przez opcjonlne komunikty [Tryb 0/8 0 Ustwinie Poprzez joystick 1 0 X 51 zdwni cyfrowe częstotliwości] 1 Poprzez joystick Ustwinie Poprzez potencjometr 52 nlogowe flownik(v0) P.P.H.U. ELDAR; Opole; tel ; fx , 34

35 St1 Częstotliwość 1 prcy wielokrokowej St2 Częstotliwość 2 prcy wielokrokowej St3 Częstotliwość 3 prcy wielokrokowej 0/400 [Hz] 3 Poprzez terminl V Poprzez terminl I 53 5 Poprzez potencjometr 54 terminl i terminl I 6 Poprzez V1 i terminl I 54 7 Poprzez potencjometr 54 flownik i V1 terminl 8 Komunikcj Modbus-RTU Ustwinie częstotliwości 1 prcy 10.0 O 55 wielokrokowej. Ustwinie częstotliwości 2 prcy wielokrokowej. Ustwinie częstotliwości 3 prcy wielokrokowej O O 55 CUr Prąd wyjściowy Służy do odczytu wrtości wyjściowej prądu [A] rpm Prędkość Służy do odczytu prędkości obrotowej silnik silnik [obr/min] dcl Npięcie DC Służy do odczytu npięci DC [V] vol Ekrn Ustwieni ptrz p. H73 vol - 87 użytkownik VOL Npięcie wyjściowe POr Moc wyjściow tor Moment obrotowy non Wyświetlnie błędu Ten prmetr wyświetl typ błędu, częstotliwość i sttus opercji w chwili drc Kierunek wirowni silnik F/r wystąpieni błędu. Ustwienie kierunku wirowni silnik, kiedy prmetr drv [Tryb sterowni npędem] jest ustwiony w pozycji 0 lub 1. F r Do przodu Do tyłu F O 56 Funkcyjn 1 Widok n Nzw funkcji wyświetl czu F0 F1 F2 F3 F4 F8 1) F9 F10 Skok do żądnego numeru kodu Blokd prcy Wzorzec przyśpieszni Wzorzec zwlnini Tryb hmowni Częstotliwość progow hmowni metodą prądu stłego Opóźnienie hmowni metodą prądu stłego Npięcie hmowni metodą prądu stłego Minimlny /Mksym lny zkres Opis 0/60 Funkcj umożliwi przeskok do wybrnego nr kodu. Ustwieni Ustwinie podczs prcy Stron 1 O 22 0/2 0 Brk blokdy 0 X 57 1 Blokd prcy do przodu 2 Blokd prcy do tyłu 0/1 0 Liniowy 0 X 62 1 Krzyw S 0/2 0 Zwlninie 0 X 67 1 Hmownie prądem stłym 2 Swobodne zwlninie 0/60 [Hz] Prmetr ten ustwi częstotliwość 5.0 X 70 progową hmowni metodą prądu stłego. Może być on ustwiony poniżej prmetru F23 [Częstotliwość 0/60 [sek] 0/200 [%] początkow] Kiedy częstotliwość progow hmowni prądem stłym jest ustwion, flownik zczyn hmowć po określonym czsie ustwionym przez użytkownik. Prmetr ten określ wrtość procentową npięci stłego dostrczoną do silnik. Ustwi się go jko procent prmetru H33 [Znmionowy prąd skuteczny silnik] 1.0 X X 70 P.P.H.U. ELDAR; Opole; tel ; fx , 35

36 F11 F12 F13 F14 F20 F21 Czs hmowni metodą prądu stłego Npięcie początkowe hmowni metodą prądu stłego przy strcie Czs początkowy hmowni metodą prądu stłego przy strcie Czs wzbudzeni silnik Częstotliwość funkcji JOG Częstotliwość mksymln 0/60 [sek] 0/200 [%] 0-60 [sek] 0/60 [sek] 0/400 [Hz] 40/400 * [Hz] Prmetr ten ustwi czs potrzeby do zstosowni hmowni metodą prądu stłego. Prmetr ten ustwi ilość npięci stłego dostrczonego do silnik przed strtem. Ustwi się go jko procent prmetru H33 [Znmionowy prąd skuteczny silnik] Npięcie stłe stosuje się czsie początkowym hmowni metodą prądu stłego przy strcie przed tym jk silnik zcznie wirowć. Prmetr ten dostrcz prąd do silnik w celu ustwieni czsu wzbudzeni silnik podczs bezczujnikowej kontroli wektorowej. Prmetr ten ustwi częstotliwość dl opercji n funkcji JOG. Nie może być ustwiony powyżej wrtość prmetru F21-[Częstotliwość mksymln] Prmetr ten ustwi njwiększą częstotliwość n wyjściu flownik. Jest on powiązn z przyśpieszniem/zwlniniem (ptrz H70) Jeżeli prmetr H40 m wrtość 3 (Sterownie wektorowe bezczujnikowe), częstotliwość może być ustwion powyżej 300 Hz *. Uwg: Żdn inn częstotliwość nie może być ustwion powyżej mksymlnej. 1.0 X X 71 0 X X O X 68 F22 F23 Częstotliwość znmionow Częstotliwość początkow F24 Wybór dolnej i górnej grnicy częstotliwości F25 2) Górn grnic częstotliwości F26 F27 F28 Doln grnic częstotliwości Wybór forsowni momentu Forsownie momentu w kierunku do przodu 30/400 [Hz] Przez wyjście flownik dostrczne jest npięcie znmionowe do silnik poprzez tą częstotliwość (ptrz n tbliczkę znmionową silnik). Gdyby silnik prcowł z częstotliwością 50 Hz ustw tę wrtość w flowniku. 0/10 [Hz] Flownik dostrcz npięcie n wyjście po osiągnięciu tej częstotliwości (doln grnic). 0/1 Ten prmetr ustwi górny i dolny limit częstotliwości. 0/400 [Hz] 0/400 [Hz] Tym prmetrem ustwi się górną grnicę częstotliwości. Nie może być on większ od wrtości prmetru F21- [Częstotliwość mksymln] Tym prmetrem ustwi się dolną grnicę częstotliwości. Nie może być on większ od wrtości prmetru F25- [Górn grnic częstotliwości] i mniejsz niż prmetr F23-[Częstotliwość początkow] X X 67 0 X X 0.5 X 0/1 1 Ręcznie 0 X 65 2 Automtycznie 0/15 [%] Ten prmetr ustwi ilość forsownego momentu podczs prcy silnik do przodu. Podwny jest w procentch mksymlnego npięci wyjściowego. 5 X 65 F29 Forsownie 0/15 [%] Ten prmetr ustwi ilość forsownego 5 X 65 P.P.H.U. ELDAR; Opole; tel ; fx , 36

37 F30 F31 3) F32 F33 F34 F35 F36 F37 F38 F39 F40 F50 F51 4) F52 F53 momentu w kierunku wstecz Chrkterystyk [V/f] Chrkterystyk V/f użytkownik Częstotliwość 1 Chrkterystyk V/f użytkownik Npięcie 1 Chrkterystyk V/f użytkownik Częstotliwość 2 Chrkterystyk V/f użytkownik Npięcie 2 Chrkterystyk V/f użytkownik Częstotliwość 3 Chrkterystyk V/f użytkownik Npięcie 3 Chrkterystyk V/f użytkownik Częstotliwość 4 Chrkterystyk V/f użytkownik Npięcie 4 Regulcj npięci wyjściowego Poziom oszczędzni energii Wybór elektronicznego zbezpieczeni termicznego Poziom elektronicznego zbezpieczeni termicznego 1min. Poziom elektronicznego zbezpieczeni termicznego ciągły System chłodzeni silnik momentu podczs prcy silnik wstecz. Podwny jest w procentch mksymlnego npięci wyjściowego. 0/2 0 Liniow 0 X 63 1 Kwdrtow 64 2 Użytkownik 64 0/400 [Hz] 0/100 [%] 0/400 [Hz] 0/100 [%] 0/400 [Hz] 0/100 [%] 0/400 [Hz] 0/100 [%] 40/110 [%] Prmetry te są ktywne kiedy F30- [Chrkterystyk V/f] m wrtość 2 {Chrkterystyk V/f użytkownik} Nie mogą być ustwione powyżej wrtości prmetru F21-[Mksymln częstotliwość]. Wrtość npięci jest ustwion jk procent prmetru H70-[Npięcie znmionowe silnik] Prmetry o mniejszej wrtości nie mogą być ustwione przed tymi z większymi wrtościmi. Prmetr ten służy do regulcji wrtości npięci wyjściowego. Jest to wrtość procentow npięci wejściowego. 0/30 [%] Prmetr ten obniż npięcie wyjściowe stosownie do obciążeni. 0/1 Prmetr jest uktywniny kiedy silnik jest przegrzny [%] Prmetr ten ustwi mksymlny prąd zdolny przepływć przez silnik przez 1 minutę. Jest to procentow wrtość prmetru H33-[Znmionowy prąd skuteczny silnik] Wrtość nie może być mniejsz od wrtości prmetru F52-[Poziom elektronicznego zbezpieczeni termicznego ciągły] Prmetr ten ustwi wrtość prądu potrzebną do ciągłej prcy silnik. Wrtość nie może być większ niż w prmetrze F51-[Poziom elektronicznego zbezpieczeni termicznego 1min.] 15.0 X X 30.0 X 50 X 45.0 X 75 X 60.0 X 100 X 100 X 65 0 O 79 0 O O O 0/1 0 Chłodzenie włsne 0 O 1 Chłodzenie wymuszone P.P.H.U. ELDAR; Opole; tel ; fx , 37

38 F54 F55 F56 F57 F58 F59 F60 Poziom lrmu przeciążeni Czs trwni lrmu przeciążeni Wybór wyłączeni od przeciążeni Poziom wyłączeni od przeciążeni Czs opóźnieni wyłączeni od przeciążeni Wybór ochrony przeciw utknięciu silnik Poziom ochrony przeciw utknięciu silnik 30/150 [%] Prmetr ustwi ilość prądu dostrczoną do wielofunkcyjnego wyjści terminl lub przekźnik, w celu wydobywni się lrmu (ptrz I54, I55). Jest to wrtość procentow wrtości prmetru H33-[Znmionowy prąd skuteczny silnik] 0-30 [s] Prmetr ten powoduje wydobywnie się sygnłu lrmu kiedy wrtość prądu jest większ od wrtości prmetru F54- [Poziom lrmu przeciążeni] płynie do silnik przez F55-[Czs trwni przeciążeni] 0/1 Prmetr wyłącz wyjście flownik, kiedy silnik jest przeciążony. 30/200 [%] Prmetr ustwi wrtość prądu przeciążeni. Jest to wrtość procentow wrtości prmetru H33-[Znmionowy prąd skuteczny silnik] 0-60 [s] Prmetr odcin wyjście flownik kiedy F57-[Poziom wyłączeni od przeciążeni] wrtość prądu przeciążeni płynie do silnik przez F58[Czs opóźnieni od przeciążeni] 0/7 Prmetr wyłącz przyśpiesznie, zwlninie podczs stłej prędkości. 30/150 [%] Podczs zwlnini Podczs stłej prędkości Podczs przyśpies zni Bit 2 Bit 1 Bit Prmetr ustwi wrtość prądu, który uktywni funkcję ochrony przeciwutknięciowej silnik, podczs przyśpieszni i zwlnini. Jest to wrtość procentow wrtości prmetru H33-[Znmionowy prąd skuteczny silnik] 150 O O 1 O O 60 O 0 X X 97 1) Ustw wrtość prmetru F4 n 1 (Hmownie prądem stłym) by uktywnić tę funkcję 2) Funkcj będzie dostępn gdy wrtość F24 (Wybór dolnej/górnej grnicy częstotliwości) będzie mił wrtość 1 3) Ustw wrtość prmetru F30 n 2 (Chrkterystyk V/f) by uktywnić tę funkcję. 4) Ustw wrtość prmetru F50 n 1 by wyświetlić tę funkcję. funkcyjn 2 P.P.H.U. ELDAR; Opole; tel ; fx , 38

39 Nottki: P.P.H.U. ELDAR; Opole; tel ; fx , 39

40 Widok n wyświetl czu 0 H1 H2 H3 H4 H5 H6 H7 H8 H10 H11 1) H12 H13 H14 H15 H16 H17 H18 H19 H20 Nzw funkcji Skok do żądnego nr kodu Histori błędów 1 Histori błędów 2 Histori błędów 3 Histori błędów 4 Histori błędów 5 Ksownie historii błędów Częstotliwość oczekiwni Czs oczekiwni dl opercji H7 Wybór skoku częstotliwości Skok częstotliwości limit niski 1 Skok częstotliwości Wysoki limit 1 Skok częstotliwości limit niski 2 Skok częstotliwości Wysoki limit 2 Skok częstotliwości limit niski 3 Skok częstotliwości Wysoki limit 3 Nchylenie początku krzywej S (dl F2 i F3) Nchylenie końc krzywej S (dl F2 i F3) Ochron przed znikiem fzy wyjściowej Wybór strtu po włączeniu zsilni Minimlny /Mksym lny zkres 1/ /1 F23/400 [Hz] 0/10 [sek] 0/1 0/400 [Hz] 1/100 [%] 1/100 [%] 0/1 0/1 Opis Funkcj umożliwi przeskok do wybrnego nr kodu. Prmetr zpmiętuje informcje o typie błędu, częstotliwości, wrtości prądu, stnie opercji (zwlninie/przyśpiesznie) orz czsie wystąpieni błędu. Osttni błąd który wystąpił jest utomtycznie zpmiętywny w H1-[Histori błędów 1] Prmetr ten ksuje historię błędów zpisnych w rejestrch H1-5. Kiedy częstotliwość robocz jest n wyjściu, silnik zczyn przyśpieszć po pojwieniu się częstotliwości oczekiwni podczs H8-[Czs oczekiwni dl opercji H7] Częstotliwość oczekiwni może być ustwione w przedzile od F21[Mksymln częstotliwość] do F23[Częstotliwość początkow] Prmetr ustwi czs oczekiwni dl opercji H7[Częstotliwość oczekiwni]. Prmetr ustwi skok zkresu częstotliwości by zpobiegć niepożądnym wibrcjom i drgniom w silniku. Częstotliwość robocz nie może być z przedziłu od H11 do H16. Wrtości częstotliwości z mniejszymi wrtościmi indeksów nie mogą być większe od tych z większymi wrtościmi indeksów. Ustw wrtość prędkości odniesieni by uformowć początek krzywej podczs przyśpieszni/zwlnini. Jeśli prędkość jest wysok lini chrkterystyki będzie mniejsz. Ustw wrtość prędkości odniesieni by uformowć koniec krzywej podczs przyśpieszni/zwlnini. Jeśli prędkość jest wysok lini chrkterystyki będzie mniejsz. Flownik odcin sygnł wyjściowy, kiedy fzy wyjściowe (U,V,W) nie są włściwie połączone. Prmetr jest ktywny kiedy funkcj drv m wrtość 1 lub 2 (Stop/Strt złączne przez zciski terminl) Silnik zczyn się kręcić po złączeniu zsilni, kiedy zcisk FX lub RX jest podłączony. Ustwie ni fbrycz ne Ustwi nie podcz s prcy Stron 1 O non - 89 non - non - non - non - 0 O 5.0 X 0.0 X 0 X 10.0 X X 20.0 X 25.0 X 30.0 X 35.0 X 40 X X 0 O 98 0 O 58 P.P.H.U. ELDAR; Opole; tel ; fx , 40

41 H21 H22 2) H23 H24 H25 H26 H27 Ponowne uruchomienie po wystąpieniu błędu. Wybór poszukiwni prędkości Poziom ogrniczeni prądu przy szukniu prędkości Wzmocnienie P podczs szukni prędkości Wzmocnienie I podczs szukni prędkości Ilość podejmownyc h prób restrtu Czs opóźnieni przed utomtycznym restrtem 0/1 0/15 80/200 [%] 0/9999 0/9999 0/10 0/60 (sek) Prmetr jest ktywny kiedy funkcj drv m wrtość 1 lub 2 (Stop/Strt złączne przez zciski terminl) Silnik zczyn się kręcić po wystąpieniu błędu, nstępuje reset, kiedy zcisk FX lub RX jest podłączony. Prmetr m zpobiegć potencjlnym błędom, kiedy flownik dostrcz npięcie n wyjście H Ponowny [Strt po Opercje Normln strt po złączeni po e wystąpie u wystąpie przyśpie niu błędu zsilni] niu błędu sznie zsilni Bit 3 Bit 2 Bit 1 Bit Prmetr wprowdz limit ilości prądu podczs szukni prędkości. Jest to procentow wrtość prmetru H33-[Znmionowy prąd skuteczny silnik] Jest to Proporcjonlne wzmocnienie użyte do szukni prędkości kontroler PI. Jest to Cłkowite wzmocnienie użyte do szukni prędkości kontroler PI. Prmetr ustwi liczbę prób restrtu po wystąpieniu błędu. Automtyczny restrt jest dezktywowny jeśli błędów było więcej niż ustwione były w tym prmetrze. Prmetr jest ktywny kiedy funkcj drv m wrtość 1 lub 2 (Stop/Strt złączne przez zciski terminl) Dezktywcj podczs ktywcji ochrony funkcji (OHT,LVT,EXT,HWT etc.) Prmetr ustwi czs opóźnieni przed utomtycznym restrtem. 0 O 0 O O O 1000 O 0 O O P.P.H.U. ELDAR; Opole; tel ; fx , 41

42 H30 H31 H32 H33 H34 H36 H37 H39 H40 Wybór mocy znmionowej silnik Liczb biegunów silnik Znmionowy poślizg silnik Znmionowy prąd skuteczny silnik Prąd skuteczny silnik bez obciążeni Sprwność silnik Zkres bezwłdności silnik Wybór częstotliwości nośnej Wybór trybu sterowni 0.2/2.2 2/12 0/10 [Hz] 1.0/20 [A] 0.1/12 [A] 50/100 [%] 0/2 1/15 [khz] 0/3 H41 Autotuning 0/1 H42 H44 H45 H46 H50 3) H51 H kw 0.4 X kw 1) kw kw kw Te ustwieni wyświetlne są przez prmetr 4 X rpm w Grupie Npędu. f s =f r -(rpm x P/120) Gdzie: f s = znmionowy poślizg silnik f r = częstotliwość znmionow rmp = liczb obrotów n minutę (ptrz tbliczk znmionow silnik) P = liczb biegunów silnik Wprowdź wrtość znmionowego prądu skutecznego silnik, odczytną z tbliczki znmionowej. Wprowdź zmierzoną wrtość prądu, gdy silnik się kręci z prędkością znmionową bez obciążeni. Wprowdź 50% wrtości prądu znmionowego, kiedy trudno jest zmierzyć wrtość prmetru H34-[Prąd skuteczny silnik bez obciążeni]. Sprwdź wrtość sprwności silnik n tbliczce znmionowej. Wybierz jeden prmetr dl bezwłdności silnik ) X 1.8 X 0.9 X X 0 X Mniej niż 10-cio krotn bezwłdność 0 silnik 1 Około 10-cio krotn bezwłdność silnik Więcej niż 10-cio krotn bezwłdność 2 silnik. Prmetr ten dotyczy słyszlnych dźwięków 3 O 82 wydobywjących się z silnik, odgłosów dochodzących z flownik podczs prcy, upływu prądu. Jeśli wrtości częstotliwości nośnej są wysokie, dźwięki wydobywjące się z flownik są cichsze. 0 {Chrkterystyk V/f} 0 X 63 1 {Kompenscj poślizgu} 75 2 {PID} 76 3 {Sterownie wektorowe bezczujnikowe} 78 Jeśli ten prmetr m wrtość 1, wtedy 0 X 78 prmetry H42 i H43 mierzone są utomtycznie. - X Rezystncj 0/5.0 [Ω] Wrtość rezystncji stojn. stojn (Rs) Indukcyjność 0/ X Indukcyjność upływu silnik: stojn i wirnik upływu (Lσ) [mh] Wzmocnienie 1000 O bezczujnikowe Wzmocnienie bezczujnikowe P P 0/32767 Wzmocnienie 100 O Wzmocnienie bezczujnikowe I bezczujnikowe I Wybór sygnłu 0 Wejście I terminl (0~20 ma) O X 76 0/1 sprzężeni PID 1 Wejście terminl V1 (0~10V) Wzmocnienie P O 76 0/999.9 dl sterowni [%] PID Cłkowity czs wzmocnieni I dl sterowni PID 0.1/32.0 [sek] Prmetr ustwi wzmocnienie dl sterowni PID. 1.0 O 76 Różniczkowy 0.0 O 76 czs 0.0/30.0 H53 wzmocnieni D [sek] dl sterowni PID Wzmocnienie F 0.0 O 76 P.P.H.U. ELDAR; /999.9 H54 dl sterowni Opole; tel. Wrtość wzmocnieni ; dodtniego. fx , 42 [%] PID

43 H55 H70 H71 H72 H73 H74 H79 H81 H82 H83 H84 H85 H86 H87 Grnic częstotliwości dl sterowni PID Częstotliwość odniesieni dl przyśpieszni/z wlnini Skl czsu przyśpieszni/z wlnini Widok n po złączeniu zsilni Wybór ekrnu użytkownik Wzmocnienie dl wyświetlni prędkości silnik 0/400 [Hz] 0/1 0/2 0/13 0/2 1/1000 [%] Wersj 0/10.0 oprogrmowni Drugi czs przyśpieszni 0/6000 Drugi czs [sek] zwlnini Drug 30/400 częstotliwość [Hz] podstwow Drug chrkterystyk V/f Drugie forsownie momentu w kierunku do przodu Drugie forsownie momentu w kierunku do tyłu Drugi poziom ochrony przeciw utknięciu silnik 0/2 0/15 [%] 30/150 [%] Prmetr ogrnicz wrtość częstotliwości wyjściowej dl sterowni PID. Wrtość możn ustwić, gdy zwier się w przedzile: F21-[Częstotliwość mksymln] i H23-[Częstotliwość początkow] 60.0 O 76 Czs przyśpieszni/zwlnini to tki 0 X 59 0 który osiąg wrtość prmetru F21- [Mksymln częstotliwość] od 0 Hz. Czs przyśpieszni/zwlnini to tki 1 który osiąg docelową częstotliwość od częstotliwości roboczej. 0 Jednostk: 0.01 sek 1 O 60 1 Jednostk: 0.1 sek 2 Jednostk: 1 sek Prmetrem tym ustwi się prmetr który 0 O 87 wyświetlny będzie po złączeniu zsilni, n flownik. 0 Rozkz prędkości 1 Czs przyśpieszni 2 Czs zwlnini 3 Tryb npędu 4 Tryb częstotliwości 5 Częstotliwość wielokrokow 1 6 Częstotliwość wielokrokow 2 7 Częstotliwość wielokrokow 3 8 Prąd wyjściowy 9 Prędkość silnik 10 Npięcie stłe szyn flownik 11 Ekrn użytkownik 12 Wyświetlnie błędu 13 Kierunek obrotów silnik Jeden z tych prmetrów może być monitorowny 0 O 87 poprzez vol-[wybór ekrnu użytkownik] 0 Npięcie wyjściowe [V] 1 Moc wyjściow [kw] 2 Moment [kgf*m] Prmetr zmieni wyświetlną prędkość silnik n 100 O 86 prędkość obrotową (obr/min) lub prędkość liniową (m/min). RPM=(120 x f/h31) x H74/100 Prmetr wyświetl wersję oprogrmowni 1.0 X flownik. 5.0 O 82 Prmetr jest ktywny gdy wybrny terminl jest włączony po ustwieniu prmetrów I20-I24 n wrtość 12 {Drug wrtość prmetrów} 10.0 O 60.0 X 0 X 5 X 5 X 150 X P.P.H.U. ELDAR; Opole; tel ; fx , 43

44 H88 H89 H90 H93 H94 H95 Drugi poziom elektronicznego zbezpieczeni termicznego przez 1 min. 50/200 Drugi poziom [%] elektronicznego zbezpieczeni termicznego ciągły Drugi znmionowy prąd skuteczny silnik Inicjownie prmetrów fbrycznych Hsło ochronne do zminy prmetrów Ochron zminy prmetrów 0.1/20 [A] 0/5 0/FFF 0/FFF 150 O 100 O 1.8 X Ten prmetr przywrc ustwieni. 0 X Wszystkie grupy prmetrów przywrcne są do ustwień fbrycznych. 2 Tylko prmetry Grupy Npędu przywrcne są do ustwień fbrycznych. 3 Tylko prmetry Grupy Funkcyjnej 1 przywrcne są do ustwień fbrycznych. 4 Tylko prmetry Grupy Funkcyjnej 2 przywrcne są do ustwień fbrycznych. 5 Tylko prmetry Grupy We/Wy przywrcne są do ustwień fbrycznych. Hsło do prmetru H95-[Ochron zminy 0 O 84 prmetrów] Prmetr ten jest zdolny do blokowni lub odblokowywni innych prmetrów przez wpisnie hsł w H94. UL (Odblokowny) Prmetr możn zmienić Prmetru nie możn L (Zblokowny) zmienić. 0 O 84 P.P.H.U. ELDAR; Opole; tel ; fx , 44

45 We/Wy Widok n wyświetl czu I0 I1 I2 I3 I4 I5 I6 I7 I8 I9 I10 I11 I12 I13 I14 I15 I16 I20 Nzw funkcji Skok do żądnego nr kodu Stł czsow filtru dl sygnłu wejściowego V0 Minimlne npięcie wejści V0 Częstotliwość odpowidjąc prmetrowi I2 Mksymlne npięcie wejści V0 Częstotliwość odpowidjąc prmetrowi I4 Stł czsow filtru dl sygnłu wejściowego V1 Minimlne npięcie wejści V1 Częstotliwość odpowidjąc prmetrowi I7 Mksymlne npięcie wejści V1 Częstotliwość odpowidjąc prmetrowi I9 Stł czsow filtru dl sygnłu wejściowego I Minimlny prąd wejści I Częstotliwość odpowidjąc prmetrowi I12 Mksymlny prąd wejści I Częstotliwość odpowidjąc prmetrowi I14 Kryterium zniku sygnłu wejściowego nlogowego. Określenie zcisku P1 terminl wielofunkcyjneg o wejściowego Minimlny /Mksym lny zkres 1/63 0/9999 0/10 [V] 0/400 [Hz] 0/10 [V] 0/400 [Hz] 0/9999 0/10 [V] 0/400 [Hz] 0/10 [V] 0/400 [Hz] 0/9999 0/20 [ma] 0/400 [Hz] 0/20 [ma] 0/400 [Hz] 0/2 0/24 Opis Funkcj umożliwi przeskok do wybrnego nr kodu. Prmetr służy do regulcji nlogowego npięci wejściowego przez potencjometr flownik. Ustwi minimlną wrtość npięci n wejściu V0. Ustwi minimlną wrtość częstotliwości flownik przy minimlnym npięciu n wyjściu V0. Ustwi mksymlne npięcie n wyjściu V0. Ustwi mksymlną wrtość częstotliwości flownik przy mksymlnym npięciu n wyjściu V0. Ustwinie stłej czsowej filtru dl sygnłu wejściowego V1. Ustwi minimlną wrtość npięci n wejściu V1. Ustwi minimlną wrtość częstotliwości flownik przy minimlnym npięciu n wyjściu V1. Ustwi mksymlne npięcie n wyjściu V1. Ustwi mksymlną wrtość częstotliwości flownik przy mksymlnym npięciu n wyjściu V1. Ustwinie stłej czsowej filtru dl sygnłu wejściowego I. Ustwi minimlną wrtość prądu n wejściu I. Ustwi minimlną wrtość częstotliwości flownik przy minimlnej wrtości prądu n wyjściu I. Ustwi mksymlną wrtość prądu n wejściu I. Ustwi mksymlną wrtość częstotliwości flownik przy mksymlnej wrtości prądu n wyjściu I. Nie sprwdz zniku sygnłu we. 0 nlogowego. Kiedy nstwion jest mniejsz 1 wrtość prmetru I 2/7/12 Kiedy nstwion jest większ 2 wrtość prmetru I 2/7/12 0 Prc do przodu {FX} 1 Prc do tyłu {RX} Ustwieni Ustwini e podczs prcy Stron 1 O O 51 0 O 0.0 O 10 O 60.0 O 10 O 52 0 O 0.0 O 10 O 60.0 O 10 O 53 4 O 0.0 O 20 O 60.0 O 0 O 99 0 O 56 P.P.H.U. ELDAR; Opole; tel ; fx , 45

46 I21 I22 I23 I24 I25 I26 I27 I30 I31 I32 I33 I34 I35 Określenie zcisku P2 terminl wielofunkcyjneg o wejściowego Określenie zcisku P3 terminl wielofunkcyjneg o wejściowego Określenie zcisku P4 terminl wielofunkcyjneg o wejściowego Określenie zcisku P5 terminl wielofunkcyjneg o wejściowego Oznczeni wejść terminl n Oznczeni wyjść terminl n Stł czsow wielofunkcyjneg o wejści terminl Częstotliwość wielokrokow 4 Częstotliwość wielokrokow 5 Częstotliwość wielokrokow 6 Częstotliwość wielokrokow 7 Czs przyśpieszni 1 Czs zwlnini 1 2/50 0/400 [Hz] 0/6000 [sek] 2 Tryb wryjnego ztrzymni {EST} 3 Ksownie błędu {RST} 4 Opercje n funkcji Jog {JOG} 5 Częstotliwość krokow nisk 6 Częstotliwość krokow średni 7 Częstotliwość krokow wysok 1 O 2 O 72 3 O 8 Czs przyśpieszni/zwlnini 4 O 61 niski 9 Czs przyśpieszni/zwlnini średni Czs przyśpieszni/zwlnini 10 wysoki 11 Hmownie prądem stłym Wybór drugiego silnik Opercje w Opercj zwiększni 73 częstotliwości (w górę) górę/w dół Opercj zmniejszni 16 częstotliwości (w dół) Opercje poprzez zciski terminl (P1,P4,P5,CM) 18 Tryb zewnętrzny: A stycznik (EtA) Tryb zewnętrzny: B stycznik (EtB) 20 - Zmin pomiędzy sterowniem PID V/f. 22 Zmin opcji flownik 23 Podtrzymnie sygnłu nlogowego 24 Wyłączenie zwlnini/przyśpieszni BIT4 BIT3 BIT2 BIT1 BIT P5 P4 P3 P2 P1 BIT1 30AC BIT0 MO Jeśli wrtość jest większ, odpowiedź od wejści terminl jest wolniejsz. Wrtość nie może być większ od wrtości prmetru F21-[Częstotliwość mksymln] 15 O O O 20.0 O 15.0 O 3.0 O P.P.H.U. ELDAR; Opole; tel ; fx , 46

47 I36 I37 I38 I39 I40 I41 I42 I43 I44 I45 I46 I47 I50 I51 I52 I53 I54 I55 Czs przyśpieszni 2 Czs zwlnini 2 Czs przyśpieszni 3 Czs zwlnini 3 Czs przyśpieszni 4 Czs zwlnini 4 Czs przyśpieszni 5 Czs zwlnini 5 Czs przyśpieszni 6 Czs zwlnini 6 Czs przyśpieszni 7 Czs zwlnini 7 Wyjście nlogowe AM Regulcj wyjści nlogowego AM Poziom detekcji częstotliwości Psmo detekcji częstotliwości Wybór wielofunkcyjneg o wyjści terminl Wybór przekźnik wielofunkcyjneg o 0/3 10/200 [%] 0/400 [Hz] 0/17 Wyjście 10[V] 0 O 89 Częstotliwość Częstotliwość 0 wyjściow mksymln 1 Prąd wyjściowy 150% 2 Npięcie wyjściowe 282V 3 Npięcie stłe szyn DC 400V 100 O Prmetr jest dostępny kiedy I54-[Wybór wielofunkcyjnego wyjści terminl] lub I55[Wybór przekźnik wielofunkcyjnego] m wrtość 0-4. Wrtość prmetru nie może być większ od F21-[Częstotliwość mksymln] 0 FDT-1 1 FDT O O 12 O 90 2 FDT-3 17 O 92 3 FDT FDT Przekroczenie zkresu {OL} 93 6 Przeciążenie flownik {IOL} 7 Utknięcie silnik {STALL} 8 Wyzwlcz ndnpięciowy {OV} 9 Wyzwlcz podnpięciowy {LV} Przegrznie flownik, wri 10 chłodzeni {OH} 11 Znik zdwni częstotliwości 12 Prc Stop 90 P.P.H.U. ELDAR; Opole; tel ; fx , 47

48 I56 I60 I61 I62 I63 Błąd n wyjściu przekźnik Numer flownik Prędkość trnsmisji Wybór npędu po strcie sygnłu zdwni częstotliwości Czs oczekiwni po zniku sygnłu zdwni częstotliwości 0/7 1/32 0/4 0/2 0.1/12 [sek] 14 Stł prędkość 15 Szuknie prędkości Czs oczekiwni n wejściowy 16 sygnł strtowy 17 Błąd n wyjściu przekźnik Kiedy Kiedy ustwiny wyzwlnie jest jest inne prmetr niż H26-[Ilość podnpięci prób owe restrtu] Bit2 Bit1 Bit Kiedy pojwi się wyzwlnie podnpięci owe 2 O 90 Prmetr ten jest ustwiony gdy flownik używ stndrdu RS485 do komunikcji. 1 O Wybierz prędkość trnsmisji dl RS485 3 O bps bps bps bps bps Wykorzystywne jest to gdy częstotliwość jest zdwn poprzez zciski V1 orz I terminl lub przez opcje komunikcji. 0 Kontynucje opercji 1 Wolny bieg 2 Zwlninie ż do ztrzymni W tym czsie flownik ustl czy jest częstotliwość wejściow czy jej nie m. Jeśli jej nie m flownik wykonuje opercje przedstwione w prmetrze I62. 0 O P.P.H.U. ELDAR; Opole; tel ; fx , 48

49 8. Schemt blokowy sterowni: P.P.H.U. ELDAR; Opole; tel ; fx , 49

50 8.1. Ustwinie częstotliwości i npędu: P.P.H.U. ELDAR; Opole; tel ; fx , 50

51 8.2. Ustwinie przyśpieszni/zwlnini orz sterownie V/f P.P.H.U. ELDAR; Opole; tel ; fx , 51

52 9. Podstwowe funkcje 9.1. Ustwinie częstotliwości Ustwinie częstotliwości przez joystick 1 (cyfrowo) Npędu Widok n 0.0 Frq Nzw prmetru Częstotliwość wyjściow Ustwinie częstotliwości Ustwion wrtość Minimlny/mksy mlny zkres Ustwieni Jednostk - 0/ Hz 0 0/8 0 Częstotliwość robocz jest ustwin przez prmetr 0.0-[Częstotliwość wyjściow] Ustw Frq [Ustwinie częstotliwości] n 0 {Częstotliwość ustwin przez joystick 1} Ustw pożądną częstotliwość prmetrem 0.0 i nciśnij przycisk Prog/Ent ( ) by wprowdzić wrtość do pmięci. Wrtość nie może być większ od F21-[Częstotliwość mksymln] Ustwinie częstotliwości przez joystick 2 (cyfrowo) Npędu Widok n 0.0 Frq Nzw prmetru Częstotliwość wyjściow Ustwinie częstotliwości Ustwion wrtość Minimlny/mksy mlny zkres Ustwieni Jednostk - 0/ Hz 1 0/8 0 Częstotliwość robocz jest ustwin przez prmetr 0.0-[Częstotliwość wyjściow] Ustw Frq [Ustwinie częstotliwości] n 1 {Częstotliwość ustwin przez joystick 2} Gdy wyświetlny jest prmetr 0.0 częstotliwość zmieni się klwiszmi w Górę ( ) lub w Dół ( ). Wrtość nie może być większ od F21-[Częstotliwość mksymln]. Ustwinie częstotliwości przez potencjometr (V0) flownik (nlogowo) Zpobiegnie whniom wejściowego sygnłu nlogowego przed szummi Npędu We/Wy Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk 0.0 Częstotliwość wyjściow Hz Frq Ustwinie częstotliwości 2 0/8 0 I1 Stł czsow filtru dl sygnłu wejściowego V0 10 0/ I2 Minimlne npięcie wejści V0-0/10 0 [V] I3 Częstotliwość odpowidjąc prmetrowi I2-0/ [Hz] I4 Mksymlne npięcie wejści V0-0/10 10 [V] I5 Częstotliwość odpowidjąc prmetrowi I4-0/ [Hz] Ustw Frq [Ustwinie częstotliwości] n 2. Częstotliwość może być monitorown prmetrem 0.0 [Częstotliwość wyjściow] P.P.H.U. ELDAR; Opole; tel ; fx , 52

53 I 1: [Stł czsow filtru dl sygnłu wejściowego V0] Przydtne w elimincji szumów w obwodch ustwieni częstotliwości. Zwiększ się stłą czsową filtru gdy stłe opercje nie mogą być wykonywne z powodu zkłóceń i szumów. Im większe wrtości tym większy jest czs odpowiedzi (czs t się zwiększ). I2 I5 :[Minimlny/mksymlny zkres npięci wejściowego i ustwieni częstotliwości] Ustwin jest częstotliwość odpowidjąc prmetrowi V0 wejściowego npięci. Przykłd: Gdy ustwine są nstępujące prmetry: I2-[Minimlne npięcie n wejściu V0]=2V, I3-[Częstotliwość odpowidjąc prmetrowi I2]=10Hz, I4-[Mksymlne npięcie n wejściu V0]=8V i I5-[Częstotliwość odpowidjąc prmetrowi I4]=50 Hz, wykres tych zleżności wygląd nstępująco: Ustwinie nlogowej częstotliwości przez wejście npięciowe-nlogowe (0-10V) lub poprzez potencjometr podłączony do zcisków VR terminl. Npędu We/Wy Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk 0.0 Częstotliwość wyjściow Hz Frq Ustwinie częstotliwości 3 0/8 0 Stł czsow filtru dl sygnłu I6 wejściowego V1 10 0/ I7 Minimlne npięcie wejści V1-0/10 0 [V] Częstotliwość odpowidjąc I8 prmetrowi I7-0/ [Hz] I9 Mksymlne npięcie wejści V1-0/10 10 [V] I10 Częstotliwość odpowidjąc prmetrowi I9-0/ [Hz] Wybór Frq-[Ustwinie częstotliwości] n wrtość 3 {Ustwinie częstotliwości przez zcisk V1 terminl} Npięcie wejściowe 0-10V może być bezpośrednio stosowne z zewnętrznego sterownik lub potencjometru (pomiędzy zciskmi VR i CM terminl). Podłącz przewody terminl i kieruj się opisem z poprzedniej strony dl prmetrów I6-I10. P.P.H.U. ELDAR; Opole; tel ; fx , 53

54 Ustwinie częstotliwości przez wejście nlogowe-prądowe (0-20mA) Npędu We/Wy Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk 0.0 Częstotliwość wyjściow Hz Frq Ustwinie częstotliwości 4 0/8 0 I11 Stł czsow filtru dl sygnłu wejściowego I 10 0/ Minimln wrtość prądu n I12 wejściu I - 0/20 4 [A] Częstotliwość odpowidjąc I13 prmetrowi I12-0/ [Hz] I14 Mksymln wrtość prądu n wejściu I - 0/20 20 [A] Częstotliwość odpowidjąc I15 prmetrowi I14-0/ [Hz] Wybór Frq-[Ustwinie częstotliwości] n wrtość 4 {Wejście nlogowe-prądowe (0-20mA)} Częstotliwość jest regulown przez prąd wejściowy 0-20 ma n zciskch I orz CM terminl. Opis ptrz wyżej. Ustwinie częstotliwości potencjometrem flownik + prądem wejściowym nlogowym (0-20mA) Npędu Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni 0.0 Częstotliwość wyjściow Hz Frq Ustwinie częstotliwości 5 0/8 0 Jedno stk Wybór Frq-[Ustwinie częstotliwości] n wrtość 5 {Potencjometr flownik orz wejście nlogowe-prądowe (0-20mA)} Dopsownie prędkości głównej do prędkości pomocniczej poprzez funkcję override. Dotyczy prmetrów: I1-I5, I11-I15 Kiedy prędkość główn ustwin jest potencjometrem, prędkość pomocnicz przez wejście nlogowe-prądowe (0-20mA) funkcj override jest nstępująco skonfigurown: Oznczenie Nzw prmetru Wrtość Jednostk I2 Minimlne npięcie wejści V0 0 V I3 Częstotliwość odpowidjąc prmetrowi I2 0 Hz I4 Mksymlne npięcie wejści V0 10 V We/Wy I5 Częstotliwość odpowidjąc prmetrowi I Hz I12 Minimln wrtość prądu n wejściu I 4 ma P.P.H.U. ELDAR; Opole; tel ; fx , 54

55 I13 Częstotliwość odpowidjąc prmetrowi I12 0 Hz I14 Mksymln wrtość prądu n wejściu I 20 ma I15 Częstotliwość odpowidjąc prmetrowi I Hz Po wprowdzeniu powyższych wrtości, jeśli potencjometrem ustwione będzie 5V i n wejściu I będzie prąd 10mA to n wyjściu flownik częstotliwość osiągnie wrtość 32,5 Hz. Ustwinie częstotliwości poprzez wejści: npięciowe 0-10V + prądowe 0-20mA. Npędu Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni 0.0 Częstotliwość wyjściow Hz Frq Ustwinie częstotliwości 6 0/8 0 Jedno stk Ustw Frq-[Ustwinie częstotliwości] n 6 {V1 + wyjście I terminl} Dotyczy prmetrów: I6-I10, I11-I15 Opisne w Ustwiniu częstotliwości przez potencjometr flownik + wejście prądowenlogowe (0-20mA). Ustwinie częstotliwości przez potencjometr flownik + wejście 0-10V Npędu Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni 0.0 Częstotliwość wyjściow Hz Frq Ustwinie częstotliwości 7 0/8 0 Jedno stk Ustw Frq-[Ustwinie częstotliwości] n 7 {Potencjometr flownik + wejście 0-10V} Dotyczy prmetrów: I1-I5, I6-I10 Opisne w Ustwienich częstotliwości przez potencjometr flownik + wejście 0-20mA Podtrzymnie nlogowe Npędu We/Wy Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Frq Ustwinie częstotliwości 2/7 0/8 0 Hz I20 Określenie wielofunkcyjnego wejści P1 terminl ~ ~ I24 Określenie wielofunkcyjnego wejści P5 terminl - 0/ Jedno stk Ustwieni te są ktywne kiedy Frq-[Ustwienie częstotliwości] m wrtość 2-7. Ustw jedno w wielofunkcyjnych wejść terminl n wrtość 23 by ktywowć opercje Podtrzymni nlogowego. Kiedy I24-[Określenie wielofunkcyjne wejście terminl P5] m wrtość 23 P.P.H.U. ELDAR; Opole; tel ; fx , 55

56 9.2. Ustwinie częstotliwości wielokrokowej Npędu We/Wy Widok n wyświetlcz u Nzw prmetru Ustwion wrtość Minimln y/mksy mlny zkres Ustwieni Jednostk 0.0 Częstotliwość wyjściow 5.0 0/ Hz Frq Ustwinie częstotliwości 0 0/8 0 - St1 Częstotliwość wielokrokow St2 Częstotliwość wielokrokow 2-0/ Hz St3 Częstotliwość wielokrokow I22 Określenie wielofunkcyjnego wejści P3 terminl I23 Określenie wielofunkcyjnego wejści P4 terminl 6 0/ I24 Określenie wielofunkcyjnego wejści P5 terminl I30 Częstotliwość wielokrokow I31 Częstotliwość wielokrokow /400 I32 Częstotliwość wielokrokow I33 Częstotliwość wielokrokow Hz Aby sterowć wielokrokową częstotliwością wybierz odpowiednie zciski terminl (P1-P5) Jeżeli wybrne są zciski P3-P5, ustw prmetry I22-I24 n wrtości 5-7, by sterowć wielokrokową częstotliwością. Wielokrokow częstotliwość (gdy wrtość=0) jest ustwiln przez Frq-[Ustwinie częstotliwości] i 0.0-[Częstotliwość wyjściow]. Wielokrokow częstotliwość (gdy wrtość=1-3) jest ustwiln przez prmetry St1-St3 z Grupy Npędu, gdy prmetry I30-I33 z Grupy We/Wy mją wrtości 4-7. P.P.H.U. ELDAR; Opole; tel ; fx , 56

57 9.3. Ustwini npędu Npędu Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Drv [Ustwieni npędu] (Strt/Stop) 0 0/3 1 drc [Kierunek wirowni silnik] - F/r F Jedno stk Ustw drv-[ustwieni npędu] n 0. Silnik zczyn przyśpieszć po nciśnięciu klwisz RUN (strt) n przednim pnelu flownik, gdy częstotliwość jest nstwion. Po nciśnięciu klwisz STOP/RST silnik zczyn zwlnić. Wybór kierunku wirowni silnik ustwi prmetr drc-[wybór kierunku wirowni silnik], gdy silnik uruchminy jest przyciskiem RUN. Polecenie strtu przez zciski FX i RX terminl Npędu We/Wy Widok n Drv I20 I21 Nzw prmetru [Ustwieni npędu] (Strt/Stop) Określenie wielofunkcyjnego wejści P1 terminl. Określenie wielofunkcyjnego wejści P2 terminl. Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni 1 0/ / /24 1 Jedno stk Ustw drv-[ustwienie npędu] n 1. Ustw prmetr I20 n 0 orz I21 n 1 by użyć zcisków P1 i P2 jko FX i RX. FX rozkz prcy do przodu, RX rozkz prcy do tyłu. Opercje nie będą wykonywne kiedy obydw prmetry FX i RX będą włączone lub wyłączone. P.P.H.U. ELDAR; Opole; tel ; fx , 57

58 Npędu We/Wy Widok n Drv I20 I21 Nzw prmetru [Ustwieni npędu] (Strt/Stop) Określenie wielofunkcyjnego wejści P1 terminl. Określenie wielofunkcyjnego wejści P2 terminl. Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni 2 0/ / /24 1 Jedno stk Ustw prmetr drv n 2. Ustw prmetr I20 n 0 i prmetr I21 n 1 by użyć zcisków P1 i P2 jko FX i RX. FX: Polecenie strtu. Silnik wiruje w kierunku do przodu kiedy RX terminl (P2) jest odłączone. RX: Wybór kierunku wirowni silnik. Silnik wiruje w kierunku do tyłu kiedy RX terminl (P2) jest włączony. Blokd prcy FX/RX Npędu Funkcyjn 1 Widok n drc Nzw prmetru [Wybór kierunku wirowni silnik] Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni - F/R F F1 [Blokd prcy w przód/w tył] - 0/2 0 Jedno stk Wybór kierunku wirowni silnik 0: Brk blokdy 1: Blokd prcy do przodu P.P.H.U. ELDAR; Opole; tel ; fx , 58

59 2: Blokd prcy do tyłu Wybór strtu po włączeniu zsilni Npędu Funkcyjn 2 Widok n drc H20 Nzw prmetru [Wybór kierunku wirowni silnik] [Wybór strtu po włączeniu zsilni] Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni 1/2 0/ /1 0 Jedno stk Ustw prmetr H20 n 1. Kiedy zsilnie doprowdzone jest n wejście flownik i prmetr drv m wrtość 1 lub 2 {strt przez podłączenie zcisków terminl} silnik zczyn się obrcć. Prmetr jest niektywny kiedy drv m wrtość 0 {strt przez klwiturę flownik} UWAGA Trzeb zchowć szczególną uwgę używjąc tej funkcji, podłączenie npięci zsiljącego spowoduje ngły rozruch silnik Ustwinie czsu zwlnini/przyśpieszni, jednostki. Ponowne uruchomienie po wystąpieniu błędu. Npędu Funkcyjn 2 Widok n drc H21 Nzw prmetru [Wybór kierunku wirowni silnik] [Ponowne uruchomienie po wystąpieniu błędu.] Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni 1/2 0/ /1 0 Jedno stk Ustw prmetr H21 n 1. Silnik zczyn się obrcć kiedy prmetr drv m wrtość 1 lub 2, kiedy błąd zostnie sksowny silnik ponownie zcznie się obrcć. Funkcj jest niektywn kiedy prmetr drv m wrtość 0 {strt przez klwiturę flownik} UWAGA P.P.H.U. ELDAR; Opole; tel ; fx , 59

60 Trzeb zchowć szczególną uwgę używjąc tej funkcji, gdy błąd zostnie sksowny flownik ponownie uruchomi silnik. Czs przyśpieszni/zwlnini orz ustwinie jednostek Ustwinie czsu zwlnini/przyśpieszni bzując n mksymlnej częstotliwości Npędu Funkcyjn 1 Funkcyjn 2 Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk ACC Czs przyśpieszni - 0/ sec dec Czs zwlnini - 0/ sec F21 [Częstotliwość mksymln] - 0/ Hz H70 H71 [Częstotliwość odniesieni dl przyśpieszni/zwlnini] [Skl czsu przyśpieszni/zwlnini] 0 0/1 0-0/2 1 Ustw żądną wrtość czsu przyśpieszni/zwlnini prmetrmi: ACC/dEC z Grupy Npędu. Jeżeli prmetr H70 m wrtość 0 {Częstotliwość mksymln}, Czs przyśpieszni to tki po upływie którego częstotliwość osiąg wrtość mksymlną zczynjąc od 0 Hz. Skl czsu przyśpieszni/zwlnini jest ustwin prmetrem H71. Czs przyśpieszni/zwlnini jest ustwiny w oprciu o F21-[Częstotliwość mksymln]. N przykłd: jeżeli prmetr F21 jest ustwiony n 60Hz, czs przyśpieszni/zwlnini wynosi 5 sekund, częstotliwość wynosi 30Hz, czs po którym osiągnięt będzie częstotliwość 30 Hz wynosi 2,5 sekundy. P.P.H.U. ELDAR; Opole; tel ; fx , 60

61 Brdziej dokłdne ustwieni czsu mogą być ustwione n podstwie chrkterystyki jk przedstwiono: Kod Nzw prmetru Ustwiny zkres Wrtość Opis H71 Skl czsu 0.01~ Jednostk: 0.01 sek przyśpieszni/zwlnini 0.1~ Jednostk: 0.1 sek 1~ Jednostk: 1 sek Czs przyśpieszni/zwlnini powiązny z częstotliwością roboczą Npędu Funkcyjn 2 Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk ACC Czs przyśpieszni - 0/ sec dec Czs zwlnini - 0/ sec H70 [Częstotliwość odniesieni dl przyśpieszni/zwlnini] 1 0/1 0 Czs przyśpieszni/zwlnini jest ustwiny prmetrmi ACC/dEC. Jeżeli prmetr H70 m wrtość 1 {Częstotliwość średni}, czs przyśpieszni/zwlnini to tki po upłynięciu którego osiągnięt zostje częstotliwość docelow z częstotliwości roboczej (prądowe sterownie częstotliwością). Kiedy prmetr H70 m wrtość 1 {Częstotliwość średni}, czs przyśpieszeni wynosi 5 sekund (psmo A: częstotliwość osiąg wrtość 10Hz, psmo B: częstotliwość 10Hz, inn częstotliwość robocz nie wydobyw się, C: częstotliwość robocz (w tym przypdku częstotliwość docelow) wynosi 30Hz gdy wydobyw się częstotliwość robocz 10Hz. Ale nstwiony czs przyśpieszni 5 sekund jest utrzymny). Ustwinie czsu przyśpieszni/zwlnini przez wielofunkcyjne wyjści terminl Npędu We/Wy Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk ACC Czs przyśpieszni - 0/ sec dec Czs zwlnini - 0/ sec Określenie zcisku P1 terminl I wielofunkcyjnego wejściowego 0/24 Określenie zcisku P2 terminl I wielofunkcyjnego wejściowego P.P.H.U. ELDAR; Opole; tel ; fx , 61

62 Określenie zcisku P3 terminl I22 wielofunkcyjnego wejściowego 8 2 I23 Określenie zcisku P4 terminl wielofunkcyjnego wejściowego 9 3 I24 Określenie zcisku P5 terminl wielofunkcyjnego wejściowego 10 4 I34 Czs przyśpieszni ~ I47 Czs zwlnini Ustw I22 n 8, I23 n 9, I24 n 10, jeśli chcesz ustwić czs przyśpieszni/zwlnini przez zciski P3-P5 terminl. Czs przyśpieszni/zwlnini możn też ustwić prmetrmi ACC i dec (wrtość funkcji przyśpieszni/zwlnini m wrtość 0). Gdy wrtość funkcji przyśpieszni/zwlnini m wrtość 1-7 ustwi się ją prmetrmi I34-I47. Ustwinie wzorc przyśpieszni/zwlnini Funkcyjn 1 Widok n Nzw prmetru Minimlny/mksymln y zkres Ustwion wrtość Jednostk F2 Wzorzec przyśpieszeni 0 Liniowy 0/1 0 F3 Wzorzec zwlnini 1 Krzyw S H17 Nchylenie początku krzywej S 40 % 1~100 H18 Nchylenie końc krzywej S 40 % Wzorzec przyśpieszni/zwlnini ustwiny jest prmetrmi F2 i F3. Liniowy: Jest to ogólny wzorzec dl stłomomentowych plikcji. Krzyw S: Pozwl on n głdkie przyśpiesznie i zwlninie silnik. Odpowiednie dl plikcji typu: wind, drzwi windy. UWAGA: W przypdku krzywej S, czs zwlnini/przyśpieszni jest dłuższy niż ten ustwiony przez użytkownik. P.P.H.U. ELDAR; Opole; tel ; fx , 62

63 Zuwż że częstotliwość odniesieni przyśpieszni/zwlnini (H70) m wrtość częstotliwości mksymlnej, częstotliwość docelow jest mniejsz od mksymlnej częstotliwości. Jeżeli ustwin częstotliwość docelow będzie większ o cz. Mksymlnej przebieg krzywej S będzie inny niż pokzno. Wyłączenie przyśpieszni/zwlnini We/Wy Widok n Nzw prmetru I20 Określenie zcisku P1 terminl wielofunkcyjnego wejściowego ~ ~ I24 Określenie zcisku P5 terminl wielofunkcyjnego wejściowego Ustwion wrtość - Minimlny/ mksymln y zkres 0/24 Ustwieni Jedno stk P.P.H.U. ELDAR; Opole; tel ; fx , 63

64 Wybierz zcisk terminl zdefiniowny odpowiednią funkcją I20-I24, by wyłączyć funkcję przyśpieszni/zwlnini. Np. jeśli wybrny jest zcisk P5 terminl ustw prmetr I24 n wrtość 24 by ktywowć funkcję Sterownie V/f Opercje n chrkterystyce liniowej V/f Funkcyjn 1 Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk F22 Częstotliwość bzow - 30/ Hz F23 Częstotliwość początkow - 0/ Hz F30 Chrkterystyk V/f 0 0/2 0 Ustw prmetr F30 n 0 {chrkterystyk liniow} Prmetr ten utrzymuje liniową chrkterystykę npięcie/częstotliwość (stosunek F23- [częstotliwość początkow] i F22-[ częstotliwość bzow]). To jest stosowne w plikcjch stłomomentowych. F22 [Częstotliwość bzow]: N wyjściu flownik jest npięcie znmionowe. Wprowdź wrtość częstotliwości odczytną z tbliczki znmionowej silnik. F23 [Częstotliwość początkow]: Flownik wystwi npięcie n wyjście. P.P.H.U. ELDAR; Opole; tel ; fx , 64

65 Chrkterystyk kwdrtow V/f Funkcyjn 1 Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni F30 Chrkterystyk V/f 1 0/2 0 Jedno stk Ustw prmetr F30 n 1 {kwdrtow} Prmetr ten utrzymuje kwdrtową chrkterystykę npięciowo/częstotliwościową. Aplikcj t jest odpowiedni dl: pomp, wentyltorów itp. Chrkterystyk V/f użytkownik Funkcyjn 1 Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk F30 Chrkterystyk V/f 2 0/2 0 F31 Chrkterystyk V/f użytkownik Częstotliwość 1-0/ Hz ~ ~ F38 Chrkterystyk V/f użytkownik Npięcie 4-0/ % Ustw prmetr F30 n 2 {Chrkterystyk V/f użytkownik} Użytkownik może dopsowć chrkterystykę npięcie/częstotliwość zgodnie ze wzorcową chrkterystyką V/f specjlistycznych silników i chrkterystyk obciążeniowych. UWAGA W przypdku stosowni stndrdowych silników indukcyjnych, nie nleży ustwić zbyt dużych wrtości odbiegjących od chrkterystyki liniowej V/f, gdyż może to wpłynąć n skrócenie momentu lub przegrznie silnik. Gdy ustwion jest chrkterystyk V/f użytkownik prmetry F28-[ Forsownie momentu w kierunku do przodu ] i F29-[ Forsownie momentu w kierunku wstecz ] są niektywne. P.P.H.U. ELDAR; Opole; tel ; fx , 65

66 Dopsownie npięci wyjściowego Funkcyjn 1 Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni F39 Regulcj npięci wyjściowego - 40/ % Jedno stk Funkcj t służy do dopsowni npięci wyjściowego flownik. Przydtne to jest wtedy gdy używny silnik m mniejsze npięcie znmionowe od npięci n wyjściu flownik. Ręczne forsownie momentu Funkcyjn 1 Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk F27 Wybór forsowni momentu 0 0/1 0 Forsownie momentu w kierunku F28 do przodu - 0/15 5 % Forsownie momentu w kierunku F29 wstecz Ustw prmetr F27 n 0 {Ręczne forsownie momentu} Wrtości Forsowni momentu w kierunku do przodu/wstecz ustwi się osobno prmetrmi F28 i F29. UWAGA P.P.H.U. ELDAR; Opole; tel ; fx , 66

67 Jeżeli obie wrtości będą dużo większe od wymgnych może to spowodowć przegrznie silnik z powodu zbyt dużej mocy dostrczonej. Automtyczne forsownie momentu Funkcyjn 1 Funkcyjn 2 Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni F27 Wybór forsowni momentu 1 0/1 0 Jedno stk H34 Chrkterystyk V/f użytkownik Npięcie 2-0.1/12 - A H41 Autotuning 0 0/1 0 H42 Rezystncj stojn (Rs) - 0/5.0 - Ω Przed ustwieniem utomtycznego forsowni momentu prmetry H34 i H42 powinny być poprwnie ustwione. Ustw prmetr F27 n 1 {Automtyczne forsownie momentu} Flownik utomtycznie zwiększ moment silnik przez zwiększnie npięci wyjściowego, po wcześniejszym sprwdzeniu i dopsowniu prmetrów silnik Wybór trybu stop Zwlninie ż do ztrzymni Funkcyjn 1 Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni F4 Tryb hmowni 0 0/2 0 Jedno stk Ustw prmetr F30 n 0 {Zwlninie ż do ztrzymni} Flownik będzie zwlnił do 0Hz przez okres ustwionego czsu. P.P.H.U. ELDAR; Opole; tel ; fx , 67

68 Hmownie prądem stłym Funkcyjn 1 Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni F4 Tryb hmowni 1 0/2 0 Jedno stk Ustw prmetr F30 n 1 {Hmownie prądem stłym} Wolny bieg Funkcyjn 1 Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni F4 Tryb hmowni 2 0/2 0 Jedno stk Ustw prmetr F30 n 2 {Wolny bieg} Flownik odłączy wyjściową częstotliwość i npięcie kiedy wyłączone zostnie polecenie prcy Ustwinie limitu częstotliwości Ustwienie limitu częstotliwości zleżne jest od częstotliwości początkowej i mksymlnej. Funkcyjn 1 Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk F21 Częstotliwość mksymln - 0/ Hz F23 Częstotliwość początkow - 0/ Hz Mksymln częstotliwość: Górny limit częstotliwości poz F22-[Częstotliwość bzow]. Żdn inn częstotliwość nie może być większ od mksymlnej. Częstotliwość początkow: Dolny limit częstotliwości. Jeśli częstotliwość jest mniejsz od początkowej, utomtycznie ustwine jest P.P.H.U. ELDAR; Opole; tel ; fx , 68

69 Wybór górnej/dolnej grnicy częstotliwości Funkcyjn 1 Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk F24 Wybór dolnej i górnej grnicy częstotliwości 1 0/1 0 F25 Górn grnic częstotliwości - 0/ Hz F26 Doln grnic częstotliwości - 0/ Hz Ustw prmetr F24 n 1. Częstotliwość robocz jest ustwin w przedzile F25 i F26. Kiedy częstotliwość ustwin jest przez wejście nlogowe (prądowe lub npięciowe), flownik prcuje w zkresie górnej i dolnej grnicy częstotliwości, jk pokzno poniżej. Dotyczy to tkże ustwień poprzez joystick flownik. Skok częstotliwości Funkcyjn 2 Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk H10 Wybór skoku częstotliwości 1 0/1 0 H11 Skok częstotliwości limit niski 1-0/ Hz ~ ~ H16 Skok częstotliwości Wysoki limit 3-0/ Hz Ustw prmetr H10 n 1. Ustwinie częstotliwości roboczej nie jest możliwe w zkresie częstotliwości skokowej H11- H16. Częstotliwość skokow jest ustwin w zkresie F21-[Częstotliwość mksymln] i F23- [Częstotliwość początkow] P.P.H.U. ELDAR; Opole; tel ; fx , 69

70 Kiedy pożądne jest uniknięcie rezonnsu przypisnego do nturlnej częstotliwości systemu mechnicznego, ten prmetr pozwl n to. Trzy różne obszry [Skok częstotliwości limit wysoki/niski] mogą być ustwione przez skok częstotliwości nstwiony n górny lub dolny punkt kżdego obszru. Jednkże podczs przyśpieszni lub zwlnini częstotliwość robocz w obrębie ustwinego obszru jest wżn. N wypdek wzrstni częstotliwości jk pokzno powyżej, jeśli ustwion wrtość częstotliwości (Ustwieni nlogowe przez npięcie, prąd lub ustwieni cyfrowe przez joystick flownik) jest z zkresu częstotliwości skoku, wtedy utrzymny jest dolny limit skoku częstotliwości. Jeśli ustwin wrtość jest spoz zkresu, częstotliwość wzrst. N wypdek spdku częstotliwości, jeśli ustwion wrtość częstotliwości (Ustwieni nlogowe przez npięcie, prąd lub ustwieni cyfrowe przez joystick flownik) ) jest z zkresu częstotliwości skoku, wtedy utrzymny jest górny limit skoku częstotliwości. Jeśli ustwin wrtość jest spoz zkresu, częstotliwość mleje. P.P.H.U. ELDAR; Opole; tel ; fx , 70

71 10. Funkcje zwnsowne Hmownie prądem stłym. Tryb stopu hmownie prądem stłym Funkcyjn 1 Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk F4 Tryb hmowni 1 0/2 0 F8 Częstotliwość progow hmowni metodą prądu stłego - 0/ Hz F9 Opóźnienie hmowni metodą prądu stłego - 0/ sek. F10 Npięcie hmowni metodą prądu stłego - 0/ % F11 Czs hmowni metodą prądu stłego - 0/ sek. Ustw prmetr F4-[Tryb hmowni] n 1. F8: Częstotliwość od której hmownie prądem stłym będzie ktywne. F9: Flownik będzie czekł przez ten czs po dostrczeniu F8-[Częstotliwość progow hmowni metodą prądu stłego] i przed podniem F10-[ Npięcie hmowni metodą prądu stłego]. F10: Ustwi poziom procentowy prmetru H33-[ Znmionowy prąd skuteczny silnik]. F11: Ustwi czs dostrczni F10-[Hmownie prądem stłym] po F9-[Opóźnienie hmowni metodą prądu stłego]. Uwg: Jeżeli npięcie hmowni prądem stłym m z dużą wrtość lub czs hmowni prądem stłym jest zbyt długi, może to powodowć przegrznie lub uszkodzenie silnik. Ustwienie F10 lub F11 n 0 wyłączy hmownie prądem stłym. F9 [Opóźnienie hmowni metodą prądu stłego]: kiedy bezwłdność jest wysok lub F8- [Częstotliwość progow hmowni metodą prądu stłego] jest wysok, wtedy może się pojwić tryb ndprądowy. Początek hmowni metodą prądu stłego. P.P.H.U. ELDAR; Opole; tel ; fx , 71

72 Funkcyjn 1 Widok n F12 F13 Nzw prmetru Npięcie początkowe hmowni metodą prądu stłego Czs początkowy hmowni metodą prądu stłego Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk - 0/ % - 0/60 0 sek. F12: Ustwine jest to jko procent prmetru H33 [Znmionowy prąd skuteczny silnik] F13: Silnik przyśpiesz po pojwieniu się npięci stłego ż do ustwionego czsu. Uwg: Jeżeli npięcie hmowni prądem stłym m z dużą wrtość lub czs hmowni prądem stłym jest zbyt długi, może to powodowć przegrznie lub uszkodzenie silnik. Ustwinie prmetru F12 lub F13 n 0 wyłączy początek hmowni metodą prądu stłego. t: po F13 [Czs początkowy hmowni metodą prądu stłego], częstotliwość wzrst po zstosowniu npięci stłego do czsu t. W tym przypdku czs początkowy hmowni metodą prądu stłego przy strcie może być dłuższy niż ustwion wrtość. Hmownie prądem stłym podczs ztrzymni Funkcyjn 2 We/Wy Widok n F12 I22 Nzw prmetru Npięcie początkowe hmowni metodą prądu stłego Określenie zcisku P3 terminl wielofunkcyjnego wejściowego Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk - 0/ % 11 0/24 2 F12: ustwine jko procent prmetru H33 [Znmionowy prąd skuteczny silnik]. Wybierz wyjści terminl między P1 P5 by sterowć hmowniem prądu stłego. Jeśli wyjście P3 jest ustwione by sterowć tą funkcją, ustw prmetr I 22 n 11 {Hmownie prądem stłym} Uwg: Jeżeli npięcie hmowni prądem stłym m z dużą wrtość lub czs hmowni prądem stłym jest zbyt długi, może to powodowć do przegrzni lub uszkodzenie silnik. P.P.H.U. ELDAR; Opole; tel ; fx , 72

73 10.2. Funkcj JOG Funkcyjn 2 We/Wy Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni F20 Częstotliwość funkcji JOG - 0/ Hz I22 Określenie zcisku P3 terminl wielofunkcyjnego wejściowego 4 0/24 2 Jedno stk Ustw pożądną częstotliwość funkcji JOG prmetrem F20. Aby użyć tych ustwień wybierz wielofunkcyjne wejście terminl od P1 do P5. Jeżeli wejście P3 jest ustwione n opercje n funkcji JOG, ustw prmetr I 22 n 4 {JOG} Częstotliwość funkcji JOG może być ustwin w przedzile F21 [Częstotliwość mksymln] i F22 [Częstotliwość początkow]. Opercje funkcji JOG mją większy priorytet od innych opercji z wyjątkiem Opercji Oczekiwni. Dltego jeśli polecenie częstotliwości JOG jest wprowdzone równolegle z opercjmi Wielokrokowymi, Gór/Dół lub 3-przewodowymi, w pierwszej kolejności wykonywn będzie opercj częstotliwości funkcji JOG Opercje w górę/w dół We/Wy Widok n Nzw prmetru I20 Określenie zcisku P1 terminl wielofunkcyjnego wejściowego ~ ~ I23 Określenie zcisku P4 terminl wielofunkcyjnego wejściowego Ustwion wrtość 0 Minimlny/ mksymln y zkres Ustwieni 0/ Jedno stk P.P.H.U. ELDAR; Opole; tel ; fx , 73

74 I24 Określenie zcisku P5 terminl wielofunkcyjnego wejściowego 16 4 Aby użyć tych ustwień wybierz wielofunkcyjne wejście terminl od P1 do P5. Jeśli zciski P4 i P5 są wybrne, ustw I23 n 15 {Rozkz częstotliwości w Górę} i I24 n 16 {Rozkz częstotliwości w Dół} Opercje 3-przewodowe We/Wy Widok n Nzw prmetru I20 Określenie zcisku P1 terminl wielofunkcyjnego wejściowego ~ ~ I24 Określenie zcisku P5 terminl wielofunkcyjnego wejściowego Ustwion wrtość 0 Minimlny/ mksymln y zkres Ustwieni 0/ Jedno stk Aby użyć tych ustwień wybierz wielofunkcyjne wejście terminl od P1 do P5. Jeśli P5 jest wybrne, ustw I24 n 17 {Opercje 3-przewodowe} P.P.H.U. ELDAR; Opole; tel ; fx , 74

75 Jeżeli obie funkcje 3-przewodowe orz w Górę/w Dół będą wybrne, funkcj wcześniej wybrn będzie ignorown. Psmo impulsu musi być większe od 50 msek. Opercj szukni prędkości jest wżn w przypdku LVT (Tryb młonpięciowy) Opercj oczekiwni Funkcyjn 2 Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk H7 Częstotliwość oczekiwni - 0/ Hz H8 Czs oczekiwni dl opercji H7-0/ sek. Gdy te ustwieni są wprowdzone, silnik zczyn wirowć, po tym jk opercj oczekiwni jest wykonn, po czsie oczekiwni. To jest głównie używne dl zrelizowni hmowni w windch po dziłniu częstotliwości oczekiwni. Częstotliwość oczekiwni: T funkcj jest używn w zmierzonym kierunku dl momentu wyjściowego. Jest on przydtn w plikcjch dźwigowych by uzyskć wystrczjący moment przed zrelizowniem mechnicznym hmowniem. Znmionowy poślizg częstotliwości jest obliczny z nstępującego wzoru: f s =f r (rmp x P/120) gdzie: f s = znmionowy poślizg częstotliwości f r = częstotliwość znmionow rmp = liczb obrotów n minutę (ptrz tbliczk znmionow silnik) P = Liczb biegunów silnik Przykłd Częstotliwość znmionow = 60 Hz Liczb obrotów n minutę = 1740 Liczb biegunów silnik = 4 f s = 60 (1740x4/120)=2Hz Kompenscj poślizgu Funkcyjn 2 Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk H30 Wybór mocy znmionowej silnik - 0.2/2.2 - H31 Liczb biegunów silnik - 2/12 4 H32 Znmionowy poślizg silnik - 0/10 - Hz H33 Znmionowy prąd skuteczny silnik - 1.0/12 - A P.P.H.U. ELDAR; Opole; tel ; fx , 75

76 H34 Prąd skuteczny silnik bez obciążeni - 0.1/12 - A H36 Sprwność silnik - 50/100 - % H37 Zkres bezwłdności silnik - 0/2 0 H40 Wybór trybu sterowni 1 0/3 0 Ustw prmetr H40 [Wybór trybu sterowni] n 1 {Kompenscj poślizgu} T funkcj umożliwi silnikowi prcę ze stłą prędkością przez smokompenscję poślizgu w silniku indukcyjnym. Jeśli prędkość n wle silnik zncznie spd podczs dużego obciążeni, wrtość tej funkcji powinn zostć zwiększon. H30: Ustw moc znmionową silnik w flowniku. H31: Wprowdź liczbę biegunów silnik. H32: Wprowdź znmionowy poślizg według wzoru i tbliczki znmionowej silnik. f s =f r (rmp x P/120) gdzie: f s = znmionowy poślizg częstotliwości f r = częstotliwość znmionow rmp = liczb obrotów n minutę (ptrz tbliczk znmionow silnik) P = Liczb biegunów silnik Przykłd Częstotliwość znmionow = 60 Hz Liczb obrotów n minutę = 1740 Liczb biegunów silnik = 4 f s = 60 (1740x4/120)=2Hz H32 [Znmionowy poślizg silnik] wynosi 2 Hz. Ustw prmetr H32 [Znmionowy poślizg silnik] n 2. H33: Wprowdź znmionowy prąd skuteczny silnik H34: Wprowdź wywżoną wrtość prądu kiedy silnik prcuje z częstotliwością znmionową po odłączeniu obciążeni. Wprowdź 50% prądu znmionowego kiedy trudno jest oszcowć wrtość prądu silnik bez obciążeni. H36: Wprowdź wrtość sprwności silnik odczytną z tbliczki znmionowej silnik. H37: Wybierz bezwłdność silnik według poniższej tbelki: H37 Zkres bezwłdności silnik 0 Mniej niż 10-cio krotn bezwłdność silnik 1 Około 10-cio krotn bezwłdność silnik 2 Więcej niż 10-cio krotn bezwłdność silnik. Jeśli obciążenie jest większe, obszr n chrkterystyce pomiędzy znmionową liczbą obrotów n minutę prędkością synchroniczną rozszerz się (ptrz wykres poniżej). Funkcj kompensuje nturlny poślizg. Ustw wybór forsowni momentu w grnicch 2%. Zbyt duże wrtości tego prmetru mogą spowodowć dostrczenie zbyt dużej mocy i prowdzić do błędu w obliczniu prędkości poślizgu. P.P.H.U. ELDAR; Opole; tel ; fx , 76

77 10.7. Kontrol PID Funkcyjn 2 Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk H40 Wybór trybu sterowni 2 0/3 0 - H50 Wybór sygnłu sprzężeni PID - 0/1 0 - H51 Wzmocnienie P dl sterowni PID - 0/ % H52 Cłkowity czs wzmocnieni I dl sterowni PID - 0.1/ sek. H53 Różniczkowy czs wzmocnieni D dl sterowni PID - 0.0/ sek. H54 Wzmocnienie F dl sterowni PID - 0 / % H55 Grnic częstotliwości dl sterowni PID - 0/ Hz I20-I24 Określenie zcisków P1-P5 terminl wielofunkcyjnych wejściowych 21 0/ Ustw prmetr H40 n 2 {Kontrolne sprzężenie PID} Wyjściow częstotliwość flownik jest sprwdzn przez kontrolę PID użytej do stłego ndzoru przepływu, ciśnieni lub tempertury. Wybierz typ sprzężeni kontroler PID. H50 Wybór sygnłu sprzężeni PID 0 Wejście I terminl (0~20 ma) 1 Wejście terminl V1 (0~10V) H51: Ustw procentową wrtość błędu n wyjściu. Jeśli wzmocnienie P jest ustwione n 50%, 50% błędnych wrtości będzie n wyjściu. H52: Ustwi czs potrzebny by n wyjściu skumulowł się błędn wrtość. Ustwi czs wymgny by n wyjściu pojwiło się 100% sygnłu wyjściowego, kiedy sygnł błędu wynosi 100%. Jeśli prmetr H52-[Cłkowity czs wzmocnieni I dl sterowni PID] m wrtość 1 sek, 100% sygnłu jest n wyjściu po czsie 1 sek. H53: Ustw wrtość wyjściową odpowidjącą wricji błędu. Błąd jest wykrywny po czsie 0.01 sekundy w flowniku SINUS N. Jeśli czs różniczkowni jest nstwiony n 0.01 sekundy wrtość procentow wricji błędu wynosi 100 n 1 sekundę, 1%-10msek. H54: Wzmocnienie sprzężenie PID do przodu. Ustw wzmocnienie by dodć docelową wrtość n wyjście kontroler PID. H55: Wprowdz limit sygnłu wyjściowego kontroler PID. I20~I24: Aby kontrolowć PID, ustw jedno z wielofunkcyjnych terminl P1-P5 i włącz je. Schemt blokowy kontroler PID P.P.H.U. ELDAR; Opole; tel ; fx , 77

78 P.P.H.U. ELDAR; Opole; tel ; fx , 78

79 10.8. Autotuning We/Wy Widok n Nzw prmetru Ustwion wrtość Minimlny/ mksymln y zkres Ustwieni Jedno stk H41 Autotuning 1 0/1 0 - H42 Rezystncj stojn (Rs) - 0/ Ω H44 Indukcyjność upływu (Lσ) - 0/ mh Do silnik utomtycznie dostrczne są odpowiednio dobrne prmetry. Odpowiednio dobrne prmetry funkcji H41 mogą być użyte podczs utomtycznego forsowni momentu i sterowni bezczujnikowego wektorowego. Uwg: Funkcj utotuningu powinn być włączon dopiero po ztrzymniu silnik. Wł silnik nie może być obciążony podczs H41 [Autotuning]. H41: Ustw prmetr H41 n 1 i nciśnij przycisk Enter/Prog ( ), Autotuning jest uktywniony i n pojwi się TUn. Kiedy skończone będzie wprowdznie ustwień n z powrotem wyświetlne będzie H41. H42, H44: Wrtość rezystncji stojn i indukcyjności upływu wykryte funkcją H41 są wyświetlne odpowiednio w kolejności. Kiedy prmetr H93 [Inicjownie prmetrów fbrycznych] jest wprowdzony, odpowiednio nstwione wrtości prmetrów silnik będą wyświetlne (prmetr H30) Nciśnij przycisk STOP/RST by wyłączyć utotuning. Jeśli utotuning prmetrów H42 i H44 jest przerwny, nstwion wrtość będzie użyt. Uwg: Nie wprowdzj nieprwidłowych wrtości do prmetrów: rezystncji stojn i indukcyjności upływu. W przeciwnym rzie funkcje: sterownie bezczujnikowe wektorowe i utomtyczne forsownie momentu mogą nie dziłć poprwnie Sterownie bezczujnikowe wektorowe Funkcyjn 2 Widok n Nzw prmetru Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni Jedn ostk H40 Wybór trybu sterowni 3 0/3 0 - H30 Wybór mocy znmionowej silnik - 0.2/2.2 - kw H32 Znmionowy poślizg silnik - 0/10 - Hz H33 Znmionowy prąd skuteczny silnik - 1.0/12 - A H34 Prąd skuteczny silnik bez obciążeni - 0.1/12 - A H42 Rezystncj stojn (Rs) - 0/ Ω H44 Indukcyjność upływu (Lσ) - 0/ mh F14 Czs wzbudzeni silnik - 0.0/ sek. Jeżeli H40 [Wybór trybu sterowni] m wrtość 3, sterownie bezczujnikowe wektorowe jest ktywne. Uwg: Prmetry silnik powinny być ustwione n wysokie osiągi. Polecmy by H41 [Autotuning] przeprowdzić przed włączeniem bezczujnikowego sterowni wektorowego. Upewnij się że nstępujące prmetry są wprowdzone poprwnie w sterowniu bezczujnikowym wektorowym. H30: Wybierz moc znmionową silnik podłączonego do wyjści flownik. P.P.H.U. ELDAR; Opole; tel ; fx , 79

80 H32: Wprowdź wrtość znmionowego poślizgu silnik bzując n liczbie obrotów n minutę silnik orz częstotliwości znmionowej. H33: Wprowdź znmionowy prąd skuteczny silnik. H34: Po odłączeniu obciążeni silnik, wybierz H40 [Wybór trybu sterowni] i ustw 0 {Chrkterystyk V/f} i uruchom silnik z częstotliwością 60Hz. Wprowdź wrtość prądu Cur- [Prąd wyjściowy] (prąd nieobciążonego silnik). Jeśli trudno jest usunąć obciążenie z włu silnik, wprowdź % wrtości prmetru H33 [Znmionowy prąd skuteczny silnik] lub wprowdź ustwieni. H42, H44: Wprowdź wywżone wrtości prmetrów podczs H41 [Autotuning] lub wprowdź ustwieni. F14: Ten prmetr powoduje przyśpiesznie silnik po wzbudzeniu przez ustwiony czs. Wrtość prądu mgnesującego jest ustwin prmetrem H34 [Prąd skuteczny silnik bez obciążeni]. H30- Wybór mocy znmionowej silnik [kw] Ustwieni powiąznych prmetrów silnik ( Funkcyjn 2) H32- Znmionowy poślizg silnik [A] H33- Znmionowy prąd skuteczny silnik [A] H34- Prąd skuteczny silnik bez obciążeni [A] H42- Rezystncj stojn [Ω] H44- Indukcyjność upływu [mh] Opercje oszczędzni energii Funkcyjn 1 Widok n Nzw prmetru Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni Jedn ostk F40 Poziom oszczędzni energii - 0/30 0 % Ustw ilość npięcie wyjściowego które m być zredukowne prmetrem F40. Ustwi się to jko wrtość procentową mksymlnego npięci wyjściowego. W przypdku plikcji pomp i wentyltorów, zużycie energii może być brdzo zredukowne przez zmniejszenie npięci wyjściowego, gdy obciążenie jest młe lub go nie m Poszukiwnie prędkości Widok n Nzw prmetru Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni H22 Wybór poszukiwni prędkości - 0/15 0 Jedn ostk P.P.H.U. ELDAR; Opole; tel ; fx , 80

81 Funkcyjn 2 We/Wy H23 H24 H25 I54 I55 Poziom ogrniczeni prądu przy szukniu prędkości Wzmocnienie P podczs szukni prędkości Wzmocnienie I podczs szukni prędkości Wybór wielofunkcyjnego wyjści terminl Wybór przekźnik wielofunkcyjnego - 80/ % / / T funkcj jest przydtn by zpobiec możliwości wystąpieni błędu jeśli n wyjściu flownik wystwine jest npięcie podczs wykonywni opercji po odłączeniu obciążeni. Flownik szcuje liczbę obrotów n minutę bzując n prądzie wyjściowym, dltego obliczenie dokłdnej prędkości jest trudne. Poniższ tbel pokzuje 4 typy wyboru poszukiwni prędkości. H22 Wybór poszukiwni prędkości 1. H20-[Strt po złączeniu zsilni] 2. Ponowny strt po wystąpieniu błędu zsilni 3. Opercje po wystąpieniu błędu 4. Normlne przyśpiesznie Bit 3 Bit 2 Bit 1 Bit H23: Ogrnicz ilość prądu podczs poszukiwni prędkości. Jest to wrtość procentow prmetru H33 [Znmionowy prąd skuteczny silnik] H24, H25: Poszukiwnie jest ktywne przez kontrole PI. Dostosowuje wzmocnienie P orz I do odpowiedniej chrkterystyki obciążeni. I54, I55: Sygnł ktywnego poszukiwni prędkości jest podny zewnętrznej sekwencji przez wielofunkcyjne wyjście terminl (MO) i wielofunkcyjne wyjście przekźnikowe (30AC). EX) Poszukiwnie prędkości podczs chwilowego zniku mocy, restrt. P.P.H.U. ELDAR; Opole; tel ; fx , 81

82 Kiedy moc wyjściow jest odłączon z powodu chwilowego spdku mocy, flownik wystwi n wyjściu poziom niskonpięciowy (LV) by podtrzymć sygnł wyjściowy. Kiedy moc jest przywrócon, flownik wystwi n wyjściu częstotliwość przed złączeniem poziomu niskonpięciowego i przed wzrostem npięci z powodu kontroli PI. t1: Jeśli wzrost prądu jest większy niż ustwion wrtość prmetru H23, wzrost npięci zostnie ztrzymny i częstotliwość zcznie mleć. t2: Jeśli prąd spdnie poniżej wrtości prmetru H23, znowu rozpocznie się wzrost npięci, spdek częstotliwości zostnie ztrzymny. Kiedy częstotliwość i npięcie wrócą do dwnej równowgi, prc silnik będzie kontynuown z wcześniejszą częstotliwością. Tryb poszukiwni prędkości jest odpowiedni kiedy bezwłdność obciążeni jest duż. Zlecny jest restrt po ztrzymniu silnik przez z dużą bezwłdność obciążeni Próby utomtycznego restrtu Funkcyjn 2 Widok n H26 H27 Nzw prmetru Ilość podejmownych prób restrtu Czs opóźnieni przed utomtycznym restrtem Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni - 0/10 0 Jedn ostk - 0/ sek. H26: Prmetr ten ustwi liczbę utomtycznych prób restrtu. Wykorzystywne do zpobiegni zepsuci sytemu spowodownego przez funkcję wewnętrznej ochrony, ktywownej głośną prcą systemu. H26: Automtyczny restrt będzie ktywny po ustwieniu prmetru H27. H26 [Ilość podejmownych prób restrtu] jest zredukowny do jednej próby gdy jest ktywny. Jeśli liczb prób utomtycznego restrtu przekroczy ilość ustwioną, funkcj utomtycznego restrtu będzie wyłączon. Jeśli wrtość nstwion jest sksown przez terminl lub przycisk STOP/RST, liczb utomtycznych prób restrtu ustwion przez użytkownik jest utomtycznie wprowdzon. Jeśli nie po 30 sekundch po utomtycznym restrcie flownik nie wyłączy się, wrtość prmetru H26 zostnie przywrócon. Kiedy ztrzymnie nstąpi z powodu niskiego npięci {Lvt} lub wryjnego ztrzymni {EST}, utomtyczny restrt zostnie wyłączony. P.P.H.U. ELDAR; Opole; tel ; fx , 82

83 Po H27 [Czs opóźnieni przed utomtycznym restrtem], silnik zcznie utomtycznie wirowć wykorzystując funkcję poszukiwni prędkości (H22-H25) Poniżej pokzno próbki kiedy prmetr H26 [Ilość podejmownych prób restrtu] m wrtość 3. Funkcyjn 2 Widok n Nzw prmetru Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni H39 Wybór częstotliwości nośnej - 0/15 10 Jedn ostk Ten prmetr dotyczy dźwięków wydobywjących się z flownik podczs prcy. H39 Jeśli częstotliwość nośn jest wysok Odgłosy z silnik Ciepło wydobywjące się z flownik Odgłosy z flownik Ubytki prądu Opercje n drugim silniku Funkcyjn 2 Widok n Nzw prmetru Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni Jedn ostk H81 Drugi czs przyśpieszni - 0/ sek. H82 Drugi czs zwlnini sek. H83 Drug częstotliwość podstwow - 30/ Hz H84 Drug chrkterystyk V/f - 0/2 0 H85 H86 H87 H88 Drugie forsownie momentu w kierunku do przodu Drugie forsownie momentu w kierunku do tyłu Drugi poziom ochrony przeciw utknięciu silnik Drugi poziom elektronicznego zbezpieczeni termicznego przez 1 min. - 0/ % - 30/ % - 50/ % P.P.H.U. ELDAR; Opole; tel ; fx , 83

84 We/Wy Drugi poziom elektronicznego H89 zbezpieczeni termicznego ciągły Drugi znmionowy prąd skuteczny H90 silnik Określenie zcisku P1 terminl I20 wielofunkcyjnego wejściowego ~ ~ Określenie zcisku P5 terminl I24 wielofunkcyjnego wejściowego % - 0.1/ % - 0 A 0/ Wybierz wielofunkcyjne wejście terminl P1-P5, dl opercji n drugim silniku. Jeśli używsz zcisku P5 dl opercji n drugim silniku, ustw prmetr I24 n 12. Funkcj przydtn kiedy flownik obsługuje dw silniki podłączone do różnych rodzjów obciążeni. Funkcj opercji n drugim silniku nie obsługuje dwóch silników w tym smym czsie. Jk pokzno n rysunku poniżej, gdy podłączone są 2 silniki do jednego flownik jko zmienny zespół, ustwieni drugiego silnik mogą być wprowdzone przez funkcję opercji n drugim silniku przez wielofunkcyjne wejści terminl i prmetry H81-H90. Ustw prmetr I24 n 12 po ztrzymniu silnik. Prmetry od H81 do H90 mogą być stosowne dl pierwszego jk i drugiego silnik Inicjownie prmetrów fbrycznych Funkcyjn 2 Widok n H93 Nzw prmetru Inicjownie prmetrów fbrycznych Minimlny/mksymlny zkres 0 - Przywrc ustwieni 1 wszystkich 4 grup. Przywrc ustwieni 2 Grupy Npędu Przywrc ustwieni 3 Grupy Funkcyjnej 1 Przywrc ustwieni 4 Funkcyjnej 2 Przywrc ustwieni 5 Grupy We/Wy Ustwieni 10 Wybierz grupę w której chcesz przywrócić ustwieni i zmień je prmetrem H93. Nciśnij przycisk Enter/Prog ( ) po wyborze wrtości prmetru H93. N pojwi się H93 po ztwierdzeniu ustwień. Ustwienie hsł Widok n Nzw prmetru Ustwio Minimlny Ustwieni Jedn P.P.H.U. ELDAR; Opole; tel ; fx , 84

85 Funkcyjn 2 n wrtość /mksym lny zkres Hsło ochronne do zminy H94-0/FFF 0 prmetrów H95 Ochron zminy prmetrów - 0/FFF 0 ostk Ten prmetr tworzy hsło dl H95 [Ochron zminy prmetrów] Hsło wprowdzne jest w kodzie szesnstkowym (hexdeciml) {0-9,A, B, C, D, E, F} Uwg: Nie zpomnij hsł! Potrzebne jest ono tkże do uktywnini prmetrów. Fbrycznie hsło m wrtość 0. Wprowdź nowe hsło inne niż 0. Aby ustwić hsło ptrz tbel poniżej. Krok Opis Widok n 1 Idź do prmetru H94 [Hsło ochronne do zminy prmetrów] H94 2 Nciśnij dwukrotnie przycisk Enter/Prog ( ) 0 3 Wprowdź swoje hsło (np. 123) po nciśnięciu Enter/Prog ( ) mig Nciśnij Enter/Prog ( ) jeden rz by wprowdzić hsło do pmięci. H94 Aby zmienić istniejące hsło ptrz tbel poniżej (ktulne: 123 -> nowe: 456) Krok Opis Widok n 1 Idź do prmetru H94 [Hsło ochronne do zminy prmetrów] H94 2 Nciśnij przycisk Enter/Prog ( ) 0 3 Wprowdź dowolną liczbę (np. 122) Nciśnij przycisk Enter/Prog ( ). Wyświetlne jest 0 poniewż zł wrtość zostł wprowdzon. Hsło nie może być zmienione. 0 5 Wprowdź włściwe hsło Nciśnij przycisk Enter/Prog ( ) rz Wprowdź nowe hsło (np. 456) Nciśnij przycisk Enter/Prog ( ) jeden rz. 456 mig Nciśnij przycisk Enter/Prog ( ) by zkończyć H94 Ochron zminy prmetrów Funkcyjn 2 Widok n Nzw prmetru Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni H95 Ochron zminy prmetrów - 0/FFF 0 Hsło ochronne do zminy H94-0/FFF 0 prmetrów Jedn ostk Prmetr służy do zbezpieczeni wprowdzonych wrtości prmetrów przed zminą poprzez hsło. Ptrz n tbelę poniżej by zbezpieczeni wprowdzonych wrtości prmetrów przed zminą przez prmetr H94 [Hsło ochronne do zminy prmetrów] Krok Opis Widok n 1 Idź do prmetru H95 [Ochron zminy prmetrów] H95 2 Nciśnij przycisk Enter/Prog ( ) UL 3 Wrtość prmetru może być zmienion gdy sttus jest UL UL P.P.H.U. ELDAR; Opole; tel ; fx , 85

86 (odblokowny). Gdy ustwisz ten prmetr... 4 Nciśnij przycisk Enter/Prog ( ). 0 5 Wprowdź włściwe hsło utworzone w H94 (np.123) Nciśnij przycisk Enter/Prog ( ) rz. L 7 Wrtości prmetrów nie mogą być zmienine gdy ustwiony jest sttus L (zblokowny) L 8 Nciśnij przycisk w Lewo ( ) lub w Prwo ( ). H95 Aby wyłączyć zbezpieczeni wprowdzonych wrtości prmetrów przed zminą ptrz tbel poniżej. Krok Opis Widok n 1 Idź do prmetru H94 [Hsło ochronne do zminy prmetrów] H94 2 Nciśnij przycisk Enter/Prog ( ) L 3 Wrtości prmetrów nie mogą być zmienine gdy ustwiony jest sttus L (zblokowny) L 4 Nciśnij przycisk Enter/Prog ( ). 0 5 Wprowdź włściwe hsło utworzone w H94 (np.123) Nciśnij przycisk Enter/Prog ( ) rz. UL 7 Wrtość prmetru może być zmienion gdy sttus jest UL (odblokowny). Gdy ustwisz ten prmetr... UL 8 Nciśnij przycisk Enter/Prog ( ). H95 P.P.H.U. ELDAR; Opole; tel ; fx , 86

87 11. Monitoring Sttus opercji monitoringu Prąd wyjściowy Npędu Widok n Nzw prmetru Ustwio n wrtość CUr Prąd wyjściowy - Minimlny /mksym lny zkres Ustwieni Jedn ostk Prąd wyjściowy flownik może być monitorowny z pomocą tego prmetru. Prędkość silnik Npędu Funkcyjn 2 Widok n Nzw prmetru Ustwio n wrtość rmp Prędkość silnik - Minimlny /mksym lny zkres Ustwieni Jedn ostk H31 Liczb biegunów silnik - 2/12 4 H40 Wybór trybu sterowni - 0/2 0 H74 Wzmocnienie dl wyświetlni prędkości silnik - 1/ % Prędkość obrotow silnik może być monitorown prmetrem rmp. Kiedy prmetr H40 m wrtość 0 {Chrkterystyk V/f} lub 1 {Sterownie PID}, prędkość obrotow silnik jest wyświetln, obliczon ze wzoru: H31: Wprowdź liczbę biegunów silnik odczytną z tbliczki znmionowej silnik. H74: Prmetr służy do zminy wyświetlnej prędkości z kątowej n liniową. Npięcie stłe flownik Npędu Widok n Nzw prmetru Ustwio n wrtość dcl Npięcie stłe flownik - Minimlny /mksym lny zkres Ustwieni Jedn ostk Npięcie stłe flownik może być monitorowne prmetrem dcl Kiedy silnik nie prcuje wyświetln jest wrtość npięci stłego pomnożon przez 2 To jest npięcie pomiędzy zciskmi P1 i N terminl. Wybór ekrnu użytkownik P.P.H.U. ELDAR; Opole; tel ; fx , 87

88 Npędu Funkcyjn 2 Widok n Nzw prmetru Ustwio n wrtość vol Ekrn użytkownik - Minimlny /mksym lny zkres Ustwieni H73 Wybór ekrnu użytkownik - 0/2 0 Jedn ostk Wyboru ekrnu użytkownik dokonuje się prmetrem H73, monitorowny jest poprzez prmetr vol. H73: Wybierz jeden prmetr który będzie wyświetlny H73 Wybór ekrnu użytkownik Npięcie wyjściowe [V] Moc wyjściow [kw] Moment Wprowdź wrtość sprwności silnik odczytną z tbliczki znmionowej silnik do prmetru H36, by wyświetlny był poprwny moment. Widok n po złączeniu zsilni Funkcyjn 2 Widok n H72 Nzw prmetru Widok n po złączeniu zsilni Ustwion wrtość Ustwieni 0 Rozkz prędkości 0 1 Czs przyśpieszni 2 Czs zwlnini 3 Tryb npędu 4 Tryb częstotliwości Częstotliwość 5 wielokrokow 1 Częstotliwość 6 wielokrokow 2 Częstotliwość 7 wielokrokow 3 8 Prąd wyjściowy 9 Prędkość silnik 10 Npięcie stłe szyn flownik 11 Ekrn użytkownik 12 Wyświetlnie błędu 13 Kierunek obrotów silnik Wybierz prmetr który m być wyświetlny jko pierwszy po złączeniu zsilni Monitoring wejść/wyjść terminl Monitoring wejść terminl We/Wy Widok n I25 Nzw prmetru Oznczeni wejść terminl n Ustwio n wrtość - Minimlny /mksym lny zkres Ustwieni Jedn ostk P.P.H.U. ELDAR; Opole; tel ; fx , 88

89 Włączenie/wyłączenie monitoringu wykonuje się poprzez prmetr I25. Nstępujące znki są wyświetlne gdy ktywne są wejści P1, P3, P4 i niektywne P2, P5. Monitoring wyjść terminl We/Wy Widok n I26 Nzw prmetru Oznczeni wyjść terminl n Ustwio n wrtość - Minimlny /mksym lny zkres Ustwieni Jedn ostk Aktulny sttus (Włączony/Wyłączony) wielofunkcyjnego wyjści terminl (MO) i wielofunkcyjnego wyjści przekźnikowego (30AC) może być monitorowny z pomocą prmetru I26. Nstępujące znki są wyświetlne gdy ktywne jest wielofunkcyjne wyjście (MO) i niektywne jest wielofunkcyjne wyjście przekźnikowe (30AC) Monitoring zistniłych błędów Wyświetlnie błędu Npędu Widok n Nzw prmetru Ustwio n wrtość non Wyświetlnie błędu - Minimlny /mksym lny zkres Ustwieni Jedn ostk Rodzj błędu jki pojwił się podczs prcy jest wyświetlny przez non. 3 rodzje błędów mogą być monitorowne. Prmetr dje informcje o typie błędu i sttusie opercji w czsie wystąpieni błędu. P.P.H.U. ELDAR; Opole; tel ; fx , 89

90 Typ błędu Częstotliwość Prąd Informcje o przyśpieszniu/zwlniniu Błąd podczs przyśpieszni Błąd podczs zwlnini Błąd podczs prcy Monitorownie historii błędów We/Wy Widok n Nzw prmetru Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni H1 Histori błędów 1 - ~ ~ H5 Histori błędów 5 H6 Ksownie historii błędów - 0/1 0 Jedn ostk H1~H5: w pmięci flownik przechowywn jest histori 5 osttnich zistniłych błędów. H6: Ksown jest cł histori błędów od H1~H5. Kiedy błąd wystąpi podczs prcy, możn go wyświetlić funkcją non. Kiedy zistniły błąd sksuje się przyciskiem STOP/RST lub poprzez terminl, informcj wyświetln przez prmetr non zostnie przeniesion do H1. Jeśli zistnieje nstępny błąd, informcj zpisn w H1 zostnie przeniesion do H2. Osttnio zistniły błąd będzie zwsze przechowywny w prmetrze H1. Jeśli w tym smym czsie wystąpi więcej niż jeden błąd, wtedy w jednym kodzie może być przechowywnych do 3 błędów Wyjście nlogowe We/Wy Widok n Nzw prmetru Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni I50 Wyjście nlogowe AM - 0/3 0 I51 Regulcj wyjści nlogowego AM Jedn ostk - 10/ % Pozycj i poziom wyjści nlogowego są ustwilne i regulowne. I50: Wybór prmetru wyjści nlogowego (AM). P.P.H.U. ELDAR; Opole; tel ; fx , 90

91 I50 Wybór prmetru wyjści nlogowego (AM). 10V 0 Częstotliwość wyjściow Częstotliwość mksymln 1 Prąd wyjściowy 150% 2 Npięcie wyjściowe 282V 3 Npięcie stłe szyn DC 400V I51: Jeśli chcesz użyć nlogowego wyjści, jko wyjści pomirowego, wrtości pomirowe mogą być odpowiednio przetwrzne przez przyrządy pomirowe Wielofunkcyjne wyjście terminl (MO) i przekźnikowe (30AC) Widok n wyświet lczu Nzw prmetru Ustwieni We/Wy I54 I55 I56 Wybór wielofunkcyjnego wyjści terminl Wybór przekźnik wielofunkcyjnego Błąd n wyjściu przekźnik 0 FDT-1 1 FDT-2 2 FDT-3 3 FDT-4 4 FDT-5 5 Przekroczenie zkresu {OL} 6 Przeciążenie flownik {IOL} 7 Utknięcie silnik {STALL} 8 Wyzwlcz ndnpięciowy {OV} 9 Wyzwlcz podnpięciowy {LV} 10 Przegrznie flownik, wri chłodzeni {OH} 11 Znik zdwni częstotliwości 12 Prc 13 Stop 14 Stł prędkość 15 Szuknie prędkości 16 Czs oczekiwni n wejściowy sygnł strtowy 17 Błąd n wyjściu przekźnik Kiedy ustwi ny jest prme tr H26- [Ilość prób restrtu ] Kiedy wyzwlnie jest inne niż podnpięci owe Bit2 Bit1 Bit Kiedy pojwi się wyzwlnie podnpięciowe Ustwieni 12 2 P.P.H.U. ELDAR; Opole; tel ; fx , 91

92 Ustw żądny prmetr który m być n wyjściu MO terminl i n wyjściu przekźnikowym (30AC). I56: kiedy ustwiony jest 17 {błąd n wyjściu przekźnik} w prmetrch I54 i I55, wielofunkcyjne wyjście terminl i wyjście przekźnikowe będzie ktywne po ustwieniu prmetru I56. 0: FDT 1 Sprwdź czy częstotliwość wyjściow flownik dopsown jest do częstotliwości użytkownik. Stn ktywny: wrtość bezwzględn (nstwion częstotliwość częstotliwość wyjściow) <= Psmo detekcji częstotliwości We/Wy Widok n Nzw prmetru Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni Jedn ostk I53 Psmo detekcji częstotliwości - 0/ Hz Nie może być większe od mksymlnej częstotliwości (F21). Kiedy prmetr I53 m wrtość : FDT-2 Jest to ktywne gdy nstwion częstotliwość zestwion jest z poziomem detekcji (I52) i wrunek FDT-1. Wrunek ktywcji: (Nstwion częstotliwość = poziom FDT) i FDT-1 We/Wy Widok n Nzw prmetru Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni 30.0 I52 Poziom detekcji częstotliwości - 0/400 I53 Psmo detekcji częstotliwości Jedn ostk Hz Nie może być ustwione powyżej F21 [Częstotliwość mksymln]. Kiedy prmetr I52 m wrtość 30.0Hz I Hz P.P.H.U. ELDAR; Opole; tel ; fx , 92

93 2: FDT-3 Jest to ktywne gdy częstotliwość spełni nstępujące wrunki. Wrunek ktywcji: Wrtość bezwzględn (poziom FDT częstotliwość robocz) <= psmo FDT We/Wy Widok n Nzw prmetru Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni 30.0 I52 Poziom detekcji częstotliwości - 0/400 I53 Psmo detekcji częstotliwości Jedn ostk Hz Nie może być ustwione powyżej F21 [Częstotliwość mksymln]. Kiedy prmetr I52 m wrtość 30.0Hz I Hz 3: FDT-4 Jest to ktywne gdy częstotliwość spełni nstępujące wrunki Wrunek ktywcji: Czs przyśpieszni: Częstotliwość Robocz >= poziom FDT Czs zwlnini: Częstotliwość Robocz > (Poziom FDT Psmo FDT) We/Wy Widok n Nzw prmetru Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni 30.0 I52 Poziom detekcji częstotliwości - 0/400 I53 Psmo detekcji częstotliwości Jedn ostk Hz Nie może być ustwione powyżej F21 [Częstotliwość mksymln]. Kiedy prmetr I52 m wrtość 30.0Hz I Hz P.P.H.U. ELDAR; Opole; tel ; fx , 93

94 4: FDT-5 Aktywcj przez styk B. Wrunek ktywcji: Czs przyśpieszni: Częstotliwość Robocz >= poziom FDT Częstotliwość Robocz > (Poziom FDT Psmo FDT We/Wy Widok n Nzw prmetru Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni 30.0 I52 Poziom detekcji częstotliwości - 0/400 I53 Psmo detekcji częstotliwości Jedn ostk Hz Nie może być ustwione powyżej F21 [Częstotliwość mksymln]. Kiedy prmetr I52 m wrtość 30.0Hz I Hz 5: Przekroczenie zkresu {OL} Ptrz stron 96 6: Przeciążenie flownik {IOL} Ptrz stron Utknięcie silnik {STALL} Ptrz stron Wyzwlcz ndnpięciowy {OVT} Stje się ktywny kiedy npięcie zsilni przekrcz wrtość 400V. 9. Wyzwlcz podnpięciowy {Lvt} Stje się ktywny gdy npięcie zsilni spd poniżej 200V. 10. Przegrznie flownik, wri chłodzeni {OHt} Tryb ktywny gdy nstąpi wri chłodzeni flownik. P.P.H.U. ELDAR; Opole; tel ; fx , 94

95 11. Znik zdwni częstotliwości Stje się ktywne gdy utrcone jest polecenie częstotliwości. 12. Podczs prcy Funkcj ktywn gdy wydny jest rozkz strtu i flownik generuje npięcie n wyjściu. 13. Podczs stopu Funkcj ktywn podczs stopu. 14. Podczs stłej prcy Funkcj ktywn podczs normlnych opercji. 15. Podczs szukni prędkości Ptrz stron Czs oczekiwni n wejściowy sygnł strtowy Funkcj stje się ktywn podczs normlnych opercji i wtedy gdy flownik czek n ktywcję prcy przez zewnętrzną częstotliwość. 17. Błąd n wyjściu przekźnik Ustwienie tego prmetru powoduje ktywcję I56. Np. jeśli prmetr I55 m wrtość 17, I56 2, wyjście przekźnikowe jest ktywne, gdy flownik prcuje w trybie innym niż podnpięciowy. P.P.H.U. ELDAR; Opole; tel ; fx , 95

96 12. Funkcje ochronne Zbezpieczeni termiczne Funkcyjn 1 Widok n Nzw prmetru Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni Jedn ostk F50 Wybór elektronicznego zbezpieczeni termicznego 1 0/1 0 Poziom elektronicznego F51 zbezpieczeni termicznego % 1min Poziom elektronicznego 50/150 F52 zbezpieczeni termicznego % ciągły F53 System chłodzeni silnik - 0/1 0 Wybierz F50 [Wybór elektronicznego zbezpieczeni] Funkcj jest ktywn w momencie przegrzni silnik (odwrotność czsu). Jeżeli prąd jest większy niż ustwion wrtość procentow prmetru F51, wyjście flownik jest wyłączne n okres czsu ustwiony prmetrem F51 [Poziom elektronicznego zbezpieczeni termicznego 1min] F51: Wprowdź wrtość mksymlnego prądu który będzie płynął nieprzerwnie do silnik przez jedną minutę. Ustwiny jest jko wrtość procentow prądu znmionowego. Wrtość nie może być niższ niż F52. F52: Wprowdź wrtość prądu dl ciągłych opercji. Normlny prąd znmionowy jest używny. Wrtość nie może być większ od F51. F53: Gdy silnik prcuje z młą prędkością efekt chłodzeni spd. Specjlny silnik to tki który używ wentyltor z osobnym zsilniem, który chłodzi silnik podczs prcy z niskimi obrotmi. Jeśli obroty silnik się zmienią, wentyltor prcuje z prędkością niezmienioną. F53 System chłodzeni silnik 0 1 Stndrdowe silniki mjące wentyltor chłodzący podłączony bezpośrednio do włu silnik. Silniki specjlne posidjące niezleżny system chłodzeni. P.P.H.U. ELDAR; Opole; tel ; fx , 96

97 12.2. Poziom lrmu przeciążeni i smoczynne wyłączenie. Poziom lrmu przeciążeni Ustwio Minimlny Widok n Nzw prmetru n /mksym wrtość lny zkres Funkcyjn 1 Ustwieni Jedn ostk F54 Poziom lrmu przeciążeni - 30/150 3 % F55 Czs trwni lrmu przeciążeni - 0/30 10 sek. Wybór wielofunkcyjnego wyjści I terminl 0/17 Wybór przekźnik I wielofunkcyjnego Wybierz jedno wyjście pomiędzy zciskmi MO i 30AC terminl. Jeśli wybrłeś przycisk MO jko wyjście terminl, ustw prmetr I54 n 5 {Przeciążenie: OL} F54: Ustwi wrtość jko procent prądu znmionowego silnik. Wybór wyłączeni od przeciążeni Funkcyjn 1 Widok n Nzw prmetru Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni Jedn ostk F56 Wybór wyłączeni od przeciążeni 1 0/1 0 F57 Poziom wyłączeni od przeciążeni - 30/ % Czs opóźnieni wyłączeni od F58 przeciążeni - 0/60 60 sek. Ustw prmetr F56 n 1. Wyjście flownik jest wyłączne kiedy silnik jest przeciążony. P.P.H.U. ELDAR; Opole; tel ; fx , 97

98 Wyjście flownik jest wyłączne kiedy ndmierny prąd płynie do silnik przez F58 [Czs opóźnieni wyłączeni od przeciążeni] Ochron przed utknięciem silnik. Funkcyjn 1 We/Wy Widok n F59 F60 I54 I55 Nzw prmetru Wybór ochrony przeciw utknięciu silnik Poziom ochrony przeciw utknięciu silnik Wybór wielofunkcyjnego wyjści terminl Wybór przekźnik wielofunkcyjnego Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni - 0/7 3 Jedn ostk - 30/ % / Podczs przyśpieszni: Przyśpiesznie silnik jest zkończone kiedy prąd przewyższ wrtość ustwioną prmetrem F60. Podczs stłej prcy: Silnik zcznie zwlnić kiedy prąd przewyższ wrtość ustwioną prmetrem F60. Podczs zwlnini: Zwlninie silnik jest zkończone kiedy wzrost npięci stłego flownik jest powyżej pewnego poziomu npięci. F60: Prmetr jest ustwin jko wrtość procentow prądu znmionowego silnik (H33) I54, I55: Flownik wystwi sygnł przez wielofunkcyjne wyjście terminl MO lub wyjście przekźnikowe 30AC kiedy funkcj ochrony przeciw utknięciu silnik jest ktywn. Opercje ochrony przeciw utknięciu silnik mogą być monitorowne przez zewnętrzną sekwencję. F59: Ochron przeciw utknięciu silnik może być ustwion jk pokzno poniżej: F59 Wybór ochrony przeciw utknięciu silnik Ustwieni Podczs zwlnini Podczs stłej prędkości Podczs przyśpieszni Bit 2 Bit 1 Bit Np. ustw prmetr F59 n 3 by zpewnić ochronę przed utknięciem silnik podczs przyśpieszni i stłej prcy. Gdy ochron przeciw utknięciu wykonywn jest podczs przyśpieszni lub zwlnini, czs przyśpieszni/zwlnini może być dłuższy niż ustwiony przez użytkownik. Gdy ochron przeciw utknięciu ktywn jest podczs stłej prcy, t1, t2 wykonywn jest wtedy zgodnie z wrtością ustwioną w prmetrze ACC [Czs przyśpieszni] i dec [Czs zwlnini] P.P.H.U. ELDAR; Opole; tel ; fx , 98

99 12.4. Ochron przed znikiem fzy wyjściowej Funkcyjn 2 Widok n H19 Nzw prmetru Ochron przed znikiem fzy wyjściowej Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni 1 0/1 0 Jedn ostk Ustw prmetr H19 n 1. Funkcj wyłącz wyjście flownik n wypdek zniku więcej niż jednej fzy między zciskmi U, V, W. Uwg: Ustw poprwnie prmetr H33 [Prąd znmionowy silnik]. Jeśli wrtości prądu znmionowego i ustwionego w prmetrze H33 są inne, funkcj t może nie być ktywn Zewnętrzny wyzwlcz sygnłu We/Wy Widok n Nzw prmetru Określenie zcisku P1 terminl I20 wielofunkcyjnego wejściowego ~ ~ Określenie zcisku P4 terminl I23 wielofunkcyjnego wejściowego Określenie zcisku P5 terminl I24 wielofunkcyjnego wejściowego Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni 0/ Jedn ostk Wybierz zciski terminl między P1 P5 by podłączyć zwenętrzny wyzwlcz sygnłu. Ustw prmetr I23 n 18, I24 n 19 by zdefiniowć zciski P4 i P5 jko zewnętrzne styczniki A i B. P.P.H.U. ELDAR; Opole; tel ; fx , 99

100 Zewnętrzny wyzwlcz sygnłu wejściowego stycznikiem A (N.O): Otwrte wejście stycznik. Kiedy P4 terminl jest ustwiony w pozycji włączony, flownik wyświetl błąd i wyłącz wyjście. Zewnętrzny wyzwlcz sygnłu wejściowego stycznikiem B (N.C): Zmknięte wejście stycznik. Kiedy P5 terminl jest ustwiony w pozycji wyłączony, flownik wyświetl błąd i wyłącz wyjście Przeciążenie flownik Funkcj ochrony przeciążenie flownik jest ktywn gdy wrtość prądu przekrcz wrtość znmionową. Wielofunkcyjne wyjście MO i wyjście przekźnikowe 30 AC terminl są wykorzystywne jko sygnł lrmowy wyjściowy podczs przeciążeni flownik. We/Wy Widok n I54 I55 Nzw prmetru Wybór wielofunkcyjnego wyjści terminl Wybór przekźnik wielofunkcyjnego Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni / Jedn ostk Funkcj zniku częstotliwości We/Wy Widok n I16 I62 I63 I54 Nzw prmetru Kryterium zniku sygnłu wejściowego nlogowego Wybór npędu po strcie sygnłu zdwni częstotliwości Czs oczekiwni po zniku sygnłu zdwni częstotliwości Wybór wielofunkcyjnego wyjści terminl Ustwio n wrtość Minimlny /mksym lny zkres Ustwieni 0 0/2 0-0/2 0 Jedn ostk - 1/ sek. 11 0/17 12 P.P.H.U. ELDAR; Opole; tel ; fx , 100
