Przemiennik częstotliwości VFD2800CP43A-21

Transkrypt

1 Przemiennik częstotliwości Specyfikacja techniczna

2 Specyfikacja Oznaczenie modelu Znamionowy prąd wyjściowy Moc wyjściowa silnika Przeciążalność 530 A (lekki rozruch) 460 A (normalny rozruch) 280 kw (lekki rozruch) 220 kw (normalny rozruch) 120% prądu znamionowego przez 60 s (lekki rozruch) 120% prądu znamionowego przez 60 s, 160% prądu znamionowego przez 3 s (normalny rozruch) Maksymalna częstotliwość wyjściowa Częstotliwość nośna Znamionowy prąd zasilania Znamionowe napięcie zasilania Zakres napięcia pracy Tolerancja częstotliwości napięcia zasilania Metoda chłodzenia Tranzystor hamowania Dławik DC Filtr EMI Wymiary (szerokość x wysokość x głębokość) Temperatura pracy 400 Hz 2~9 khz 530 A (lekki rozruch) 400 A (normalny rozruch) 3-fazowe 380~480V (-15%~+10%) 323~528 VAC 47~63 Hz Wentylator Opcjonalny 3%, wbudowany Opcjonalny 500 mm x 1000 mm x 397 mm -10 OC~ +40 OC Stopień ochrony IP20

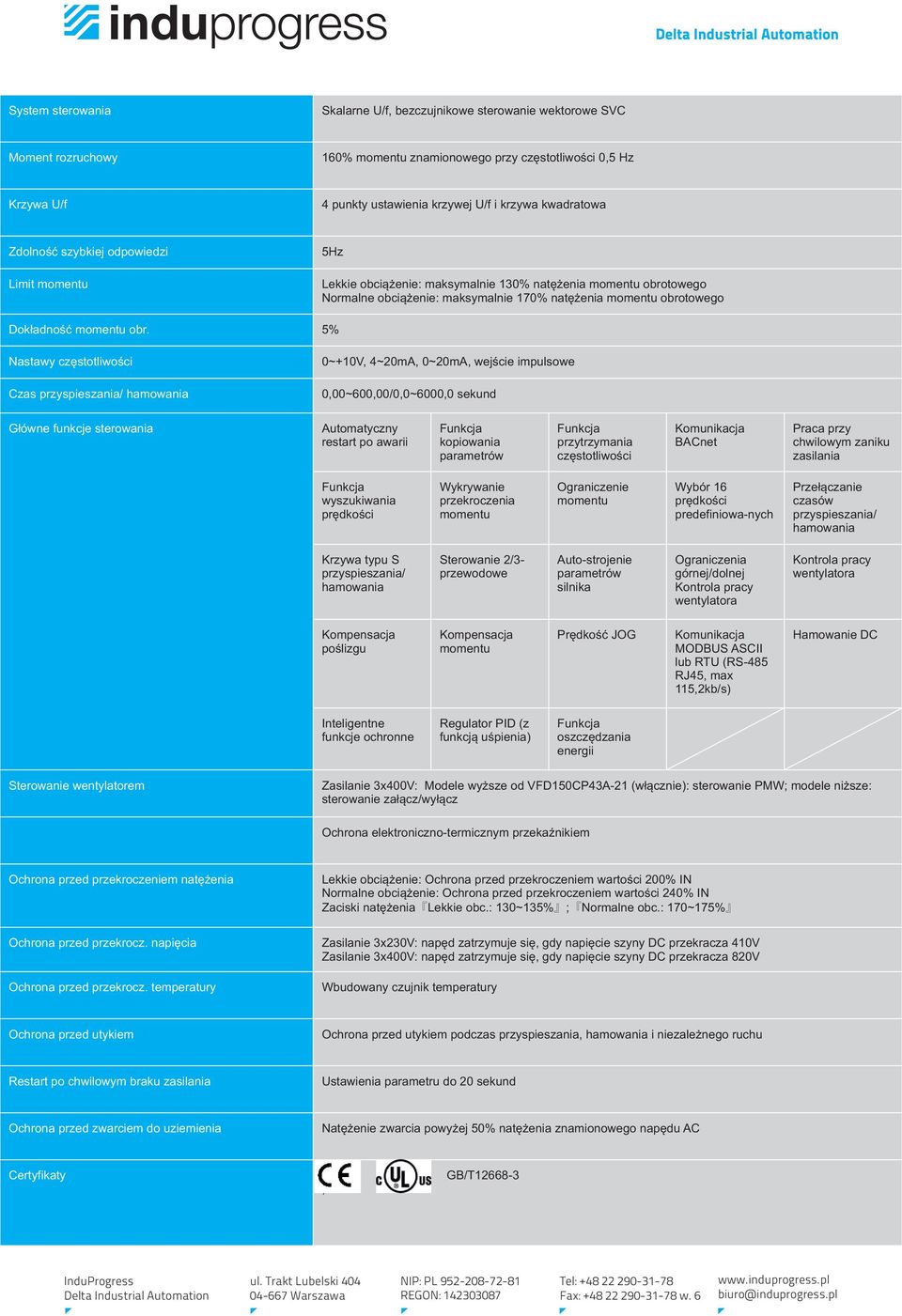

3 System sterowania Skalarne U/f, bezczujnikowe sterowanie wektorowe SVC Moment rozruchowy 160% znamionowego przy częstotliwości 0,5 Hz Krzywa U/f 4 punkty ustawienia krzywej U/f i krzywa kwadratowa Zdolność szybkiej odpowiedzi Limit 5Hz Lekkie obciążenie: maksymalnie 130% natężenia obrotowego Normalne obciążenie: maksymalnie 170% natężenia obrotowego Dokładność obr. 5% Nastawy częstotliwości Czas przyspieszania/ hamowania 0~+10V, 4~20mA, 0~20mA, wejście impulsowe 0,00~600,00/0,0~6000,0 sekund Główne funkcje sterowania Automatyczny restart po awarii kopiowania parametrów przytrzymania częstotliwości Komunikacja BACnet Praca przy chwilowym zaniku zasilania wyszukiwania prędkości Wykrywanie przekroczenia Ograniczenie Wybór 16 prędkości predefiniowa-nych Przełączanie czasów przyspieszania/ hamowania Krzywa typu S przyspieszania/ hamowania Sterowanie 2/3- przewodowe Auto-strojenie parametrów silnika Ograniczenia górnej/dolnej Kontrola pracy wentylatora Kontrola pracy wentylatora Kompensacja poślizgu Kompensacja Prędkość JOG Komunikacja MODBUS ASCII lub RTU (RS-485 RJ45, max 115,2kb/s) Hamowanie DC Inteligentne funkcje ochronne Regulator PID (z funkcją uśpienia) oszczędzania energii Sterowanie wentylatorem Zasilanie 3x400V: Modele wyższe od VFD150CP43A-21 (włącznie): sterowanie PMW; modele niższe: sterowanie załącz/wyłącz Ochrona elektroniczno-termicznym przekaźnikiem Ochrona przed przekroczeniem natężenia Ochrona przed przekrocz. napięcia Ochrona przed przekrocz. temperatury Lekkie obciążenie: Ochrona przed przekroczeniem wartości 200% IN Normalne obciążenie: Ochrona przed przekroczeniem wartości 240% IN Zaciski natężenia Lekkie obc.: 130~135% ; Normalne obc.: 170~175% Zasilanie 3x230V: napęd zatrzymuje się, gdy napięcie szyny DC przekracza 410V Zasilanie 3x400V: napęd zatrzymuje się, gdy napięcie szyny DC przekracza 820V Wbudowany czujnik temperatury Ochrona przed utykiem Ochrona przed utykiem podczas przyspieszania, hamowania i niezależnego ruchu Restart po chwilowym braku zasilania Ustawienia parametru do 20 sekund Ochrona przed zwarciem do uziemienia Natężenie zwarcia powyżej 50% natężenia znamionowego napędu AC Certyfikaty GB/T ,

4 Schemat okablowania

5 Przemiennik częstotliwości Cechy urządzenia Energooszczędność dwa rygory pracy (Light/Normal Duty) zależnie od obciążenia Tryb Pożarowy Parametryzowalny tryb pracy wielopompowej Użyteczna funkcjonalność: PID, usypianie/wybudzanie zależnie od częstotliwości, startu w locie Wbudowany sterownik PLC (10000 kroków pamięci) z RTC Wbudowany port RS485 z zaimplementowanym protokołem Modbus ASCII / RTU oraz BacNet Duża ilość dodatkowych modułów (2 wolne sloty na falowniku) Opcjonalne moduły magistral (DeviceNet, Profibus, CANopen Master/Slave, Modbus TCP, EtherNet/IP) Programator z wyświetlaczem ciekłokrystalicznym Możliwość wyświetlania własnej strony startowej Wbudowane 10 wejść cyfrowych/ 3 wyjścia cyfrowe Wbudowane 3 wejścia analogowe i 2 wyjścia analogowe Przełącznik RFI dla sieci IT Dostęp do szyny DC falownika Wyciągalne listwy połączeniowe Wyciągalne wentylatory Pełna funkcjonalność zabezpieczenia napędu i silnika (przeciążenia, przepięcia) Demontowalny programator (możliwość zamontowania na szafie sterującej) Oficjalny dystrybutor firmy Delta Electronics w Polsce INDUPROGRESS Centrala mail: tel.: faks: : w 6 INDUPROGRESS Katowice ul. Astrów 10/ Katowice mail: katowice@induprogress.pl tel.:
