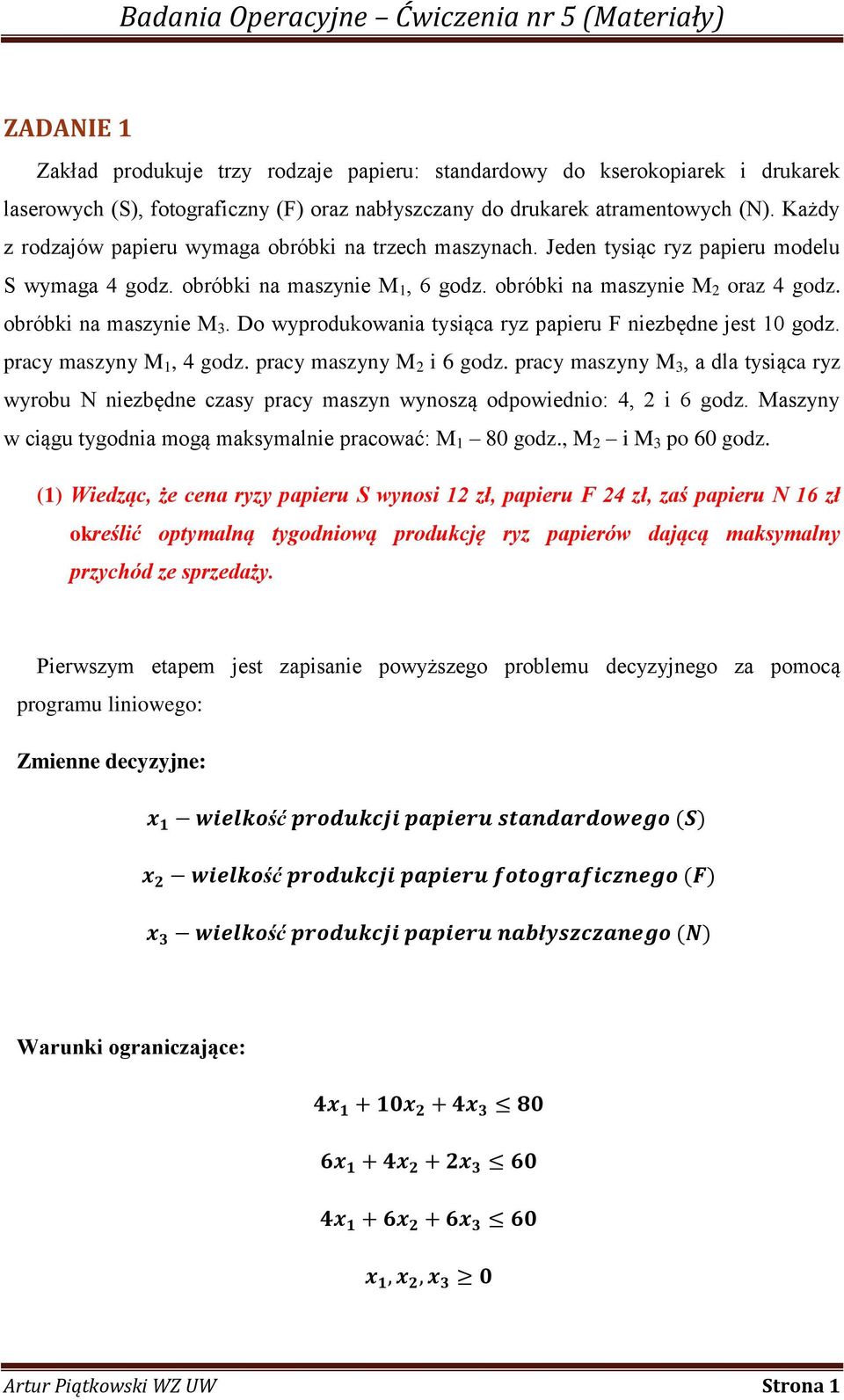

1 ZADANIE 1 Zakład produkuje trzy rodzaje papieru: standardowy do kserokopiarek i drukarek laserowych (S), fotograficzny (F) oraz nabłyszczany do drukarek atramentowych (N). Każdy z rodzajów papieru wymaga obróbki na trzech maszynach. Jeden tysiąc ryz papieru modelu S wymaga 4 godz. obróbki na maszynie M 1, 6 godz. obróbki na maszynie M 2 oraz 4 godz. obróbki na maszynie M 3. Do wyprodukowania tysiąca ryz papieru F niezbędne jest 10 godz. pracy maszyny M 1, 4 godz. pracy maszyny M 2 i 6 godz. pracy maszyny M 3, a dla tysiąca ryz wyrobu N niezbędne czasy pracy maszyn wynoszą odpowiednio: 4, 2 i 6 godz. Maszyny w ciągu tygodnia mogą maksymalnie pracować: M 1 80 godz., M 2 i M 3 po 60 godz. (1) Wiedząc, że cena ryzy papieru S wynosi 12 zł, papieru F 24 zł, zaś papieru N 16 zł określić optymalną tygodniową produkcję ryz papierów dającą maksymalny przychód ze sprzedaży. Pierwszym etapem jest zapisanie powyższego problemu decyzyjnego za pomocą programu liniowego: Zmienne decyzyjne: ść ść ść ł Warunki ograniczające: Artur Piątkowski WZ UW Strona 1

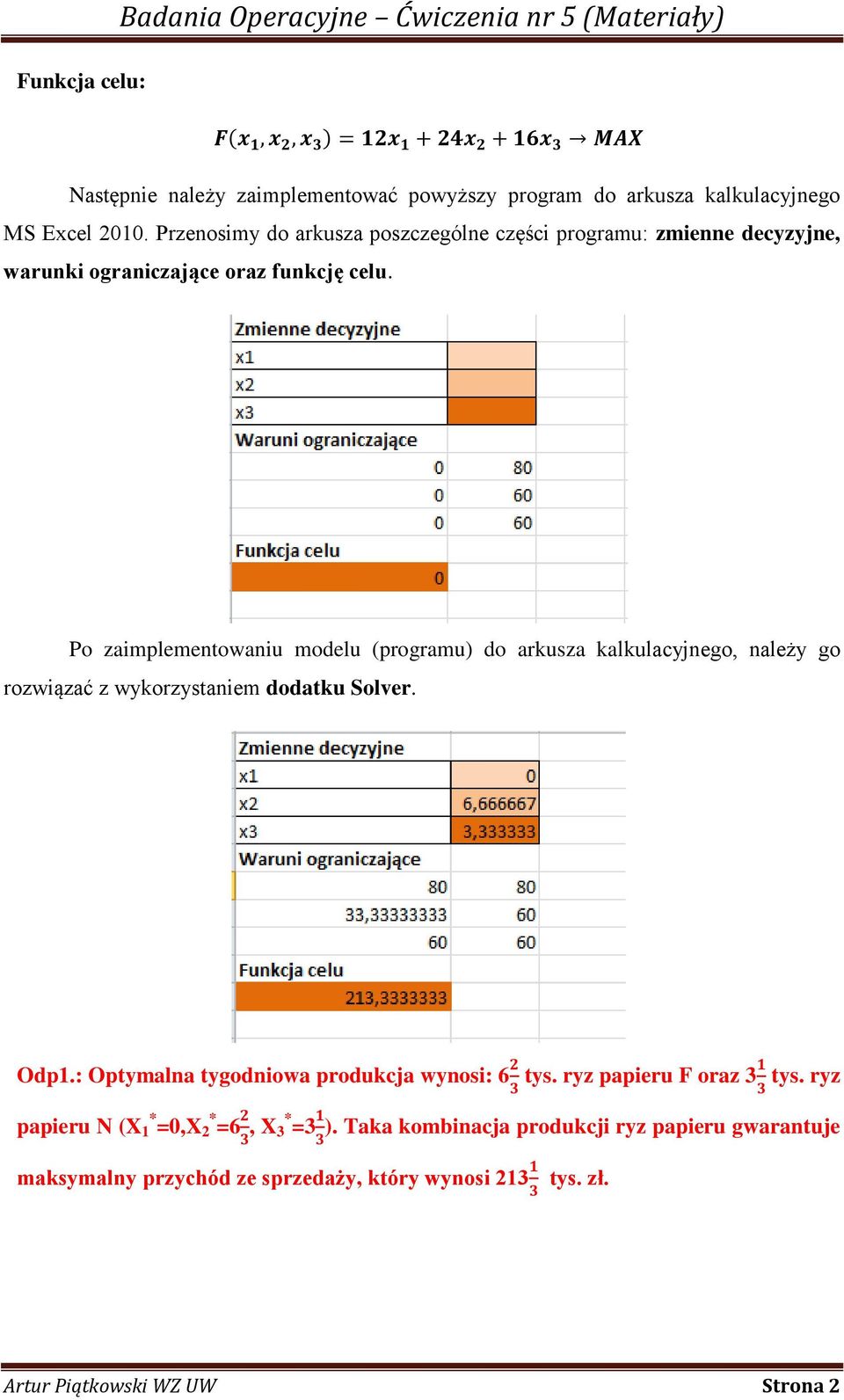

2 Funkcja celu: Badania Operacyjne Ćwiczenia nr 5 (Materiały) Następnie należy zaimplementować powyższy program do arkusza kalkulacyjnego MS Excel Przenosimy do arkusza poszczególne części programu: zmienne decyzyjne, warunki ograniczające oraz funkcję celu. Po zaimplementowaniu modelu (programu) do arkusza kalkulacyjnego, należy go rozwiązać z wykorzystaniem dodatku Solver. Odp1.: Optymalna tygodniowa produkcja wynosi: 6 tys. ryz papieru F oraz 3 tys. ryz papieru N (X 1 * =0,X 2 * =6, X 3 * =3 ). Taka kombinacja produkcji ryz papieru gwarantuje maksymalny przychód ze sprzedaży, który wynosi 213 tys. zł. Artur Piątkowski WZ UW Strona 2

3 Programowanie całkowitoliczbowe Zadanie programowania liniowego, w którym zmienne decyzyjne muszą przyjmować wartości całkowite nazywamy zadaniem programowania całkowitoliczbowego. Programowanie całkowitoliczbowe stosuje się w przypadkach, kiedy ułamkowe wartości zmiennych decyzyjnych nie mają sensu w rzeczywistości (np. Jedną z metod rozwiązywania zagadnień programowania całkowitoliczbowego jest metoda podziału i ograniczeń. Działanie metody polega na analizie drzewa rozwiązań. Drzewo reprezentuje wszystkie możliwe ścieżki, jakimi może pójść algorytm rozwiązując dany problem. Algorytm zaczyna w korzeniu drzewa i przechodząc do któregoś liścia konstruuje rozwiązanie. Przegląd całego drzewa rozwiązań jest bardzo czasochłonny i kosztowny. Dzięki metodzie podziału i ograniczeń można przyciąć drzewo rozwiązań i analizować tylko obiecujące obszary. (2) Dodatkowy warunek: x 1, x 2, x 3 są całkowite (warunek całkowitej liczbowości). W powyższym zadaniu optymalne wartości produkcji poszczególnych rodzajów papieru są liczbami rzeczywistymi: nie są liczbami całkowitymi. Wykorzystując metodę podziału i ograniczeń narzucamy dodatkowe ograniczenia, które wycinają pasy niecałkowitej liczbowości. Wybieramy zmienną decyzyjną o wartości ułamkowej np. i narzucamy warunki: Następnie implementujemy nowe ograniczenie do arkusza kalkulacyjnego i rozwiązujemy program. Zacznijmy od ograniczenia Artur Piątkowski WZ UW Strona 3

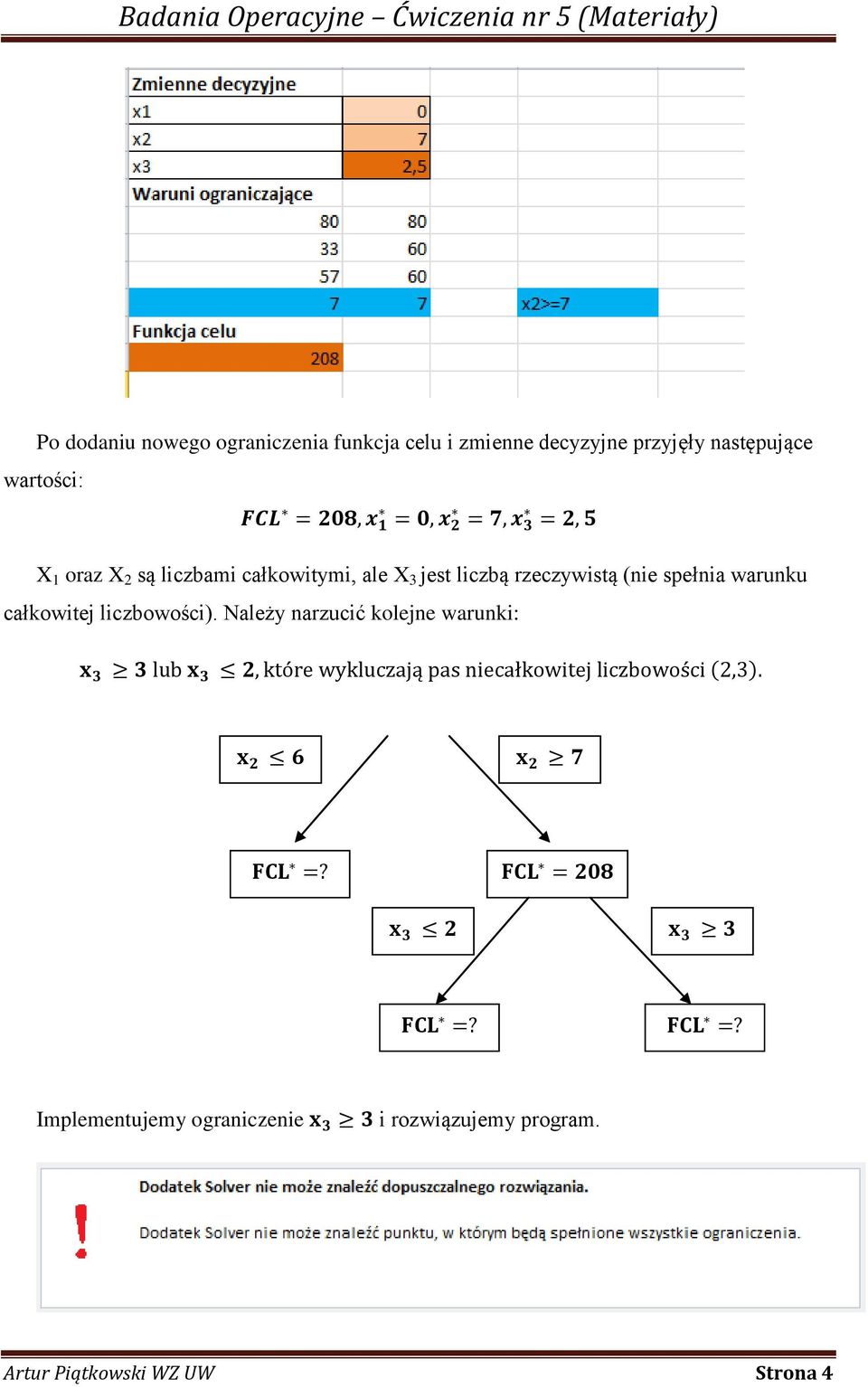

4 Po dodaniu nowego ograniczenia funkcja celu i zmienne decyzyjne przyjęły następujące wartości: X 1 oraz X 2 są liczbami całkowitymi, ale X 3 jest liczbą rzeczywistą (nie spełnia warunku całkowitej liczbowości). Należy narzucić kolejne warunki: Implementujemy ograniczenie i rozwiązujemy program. Artur Piątkowski WZ UW Strona 4

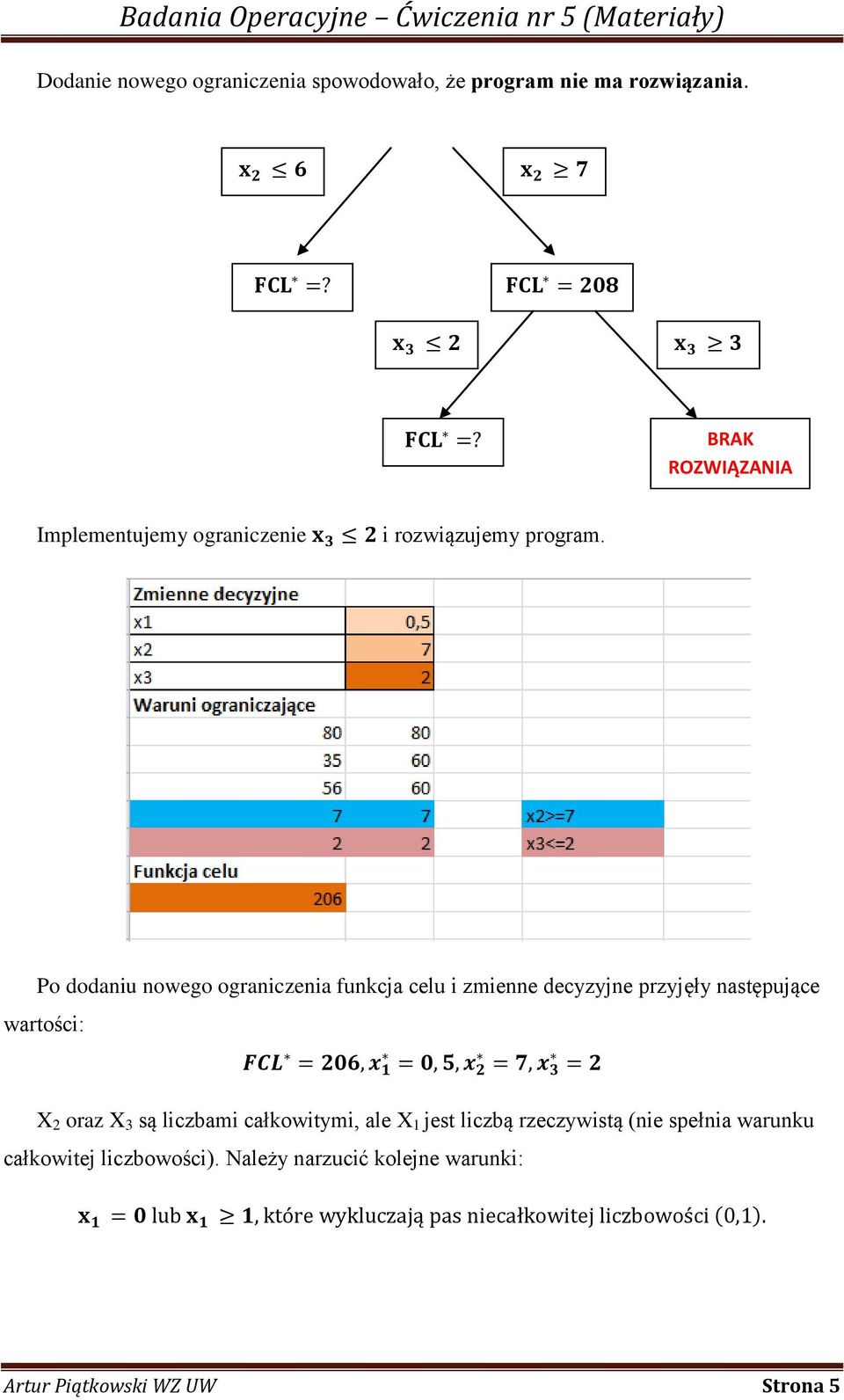

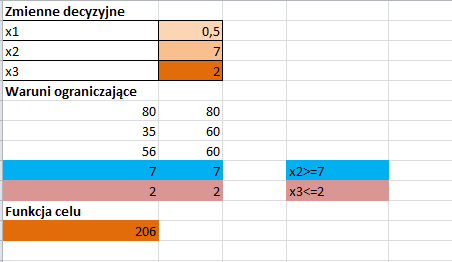

5 Dodanie nowego ograniczenia spowodowało, że program nie ma rozwiązania. BRAK ROZWIĄZANIA Implementujemy ograniczenie i rozwiązujemy program. Po dodaniu nowego ograniczenia funkcja celu i zmienne decyzyjne przyjęły następujące wartości: X 2 oraz X 3 są liczbami całkowitymi, ale X 1 jest liczbą rzeczywistą (nie spełnia warunku całkowitej liczbowości). Należy narzucić kolejne warunki: Artur Piątkowski WZ UW Strona 5

6 BRAK ROZWIĄZANIA Wróćmy do pierwszej pary ograniczeń (początkowego rozgałęzienia) i dodajmy ograniczenie Po dodaniu nowego ograniczenia funkcja celu i zmienne decyzyjne przyjęły następujące wartości: Zmienne decyzyjne X 1, X 2 oraz X 3 są liczbami całkowitymi. Dodatkowo funkcja celu w gałęzi zapoczątkowanej warunkiem X 2 i jest większa niż Artur Piątkowski WZ UW Strona 6

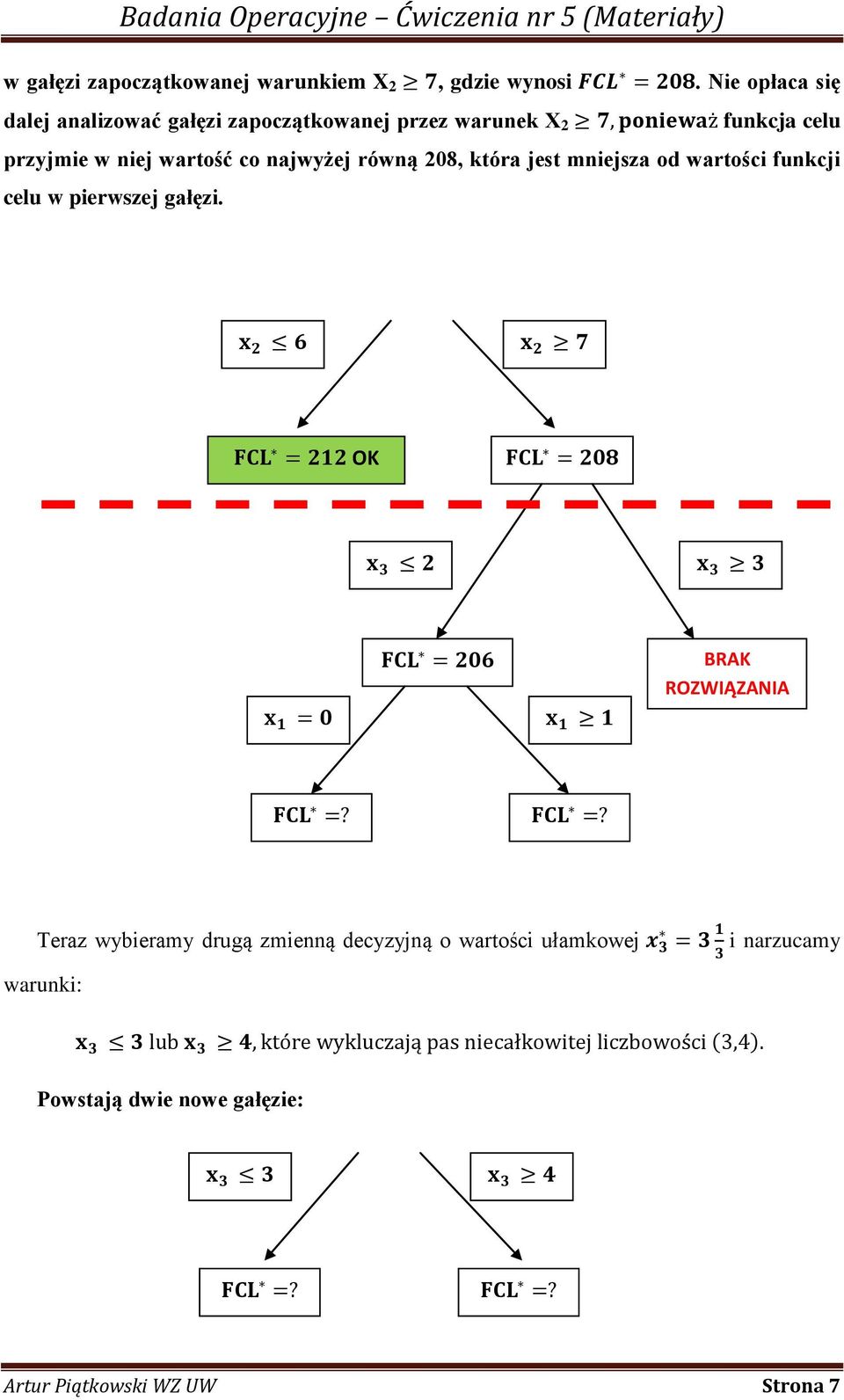

7 w gałęzi zapoczątkowanej warunkiem X 2, gdzie wynosi. Nie opłaca się dalej analizować gałęzi zapoczątkowanej przez warunek X 2 funkcja celu przyjmie w niej wartość co najwyżej równą 208, która jest mniejsza od wartości funkcji celu w pierwszej gałęzi. OK BRAK ROZWIĄZANIA Teraz wybieramy drugą zmienną decyzyjną o wartości ułamkowej i narzucamy warunki: Powstają dwie nowe gałęzie: Artur Piątkowski WZ UW Strona 7

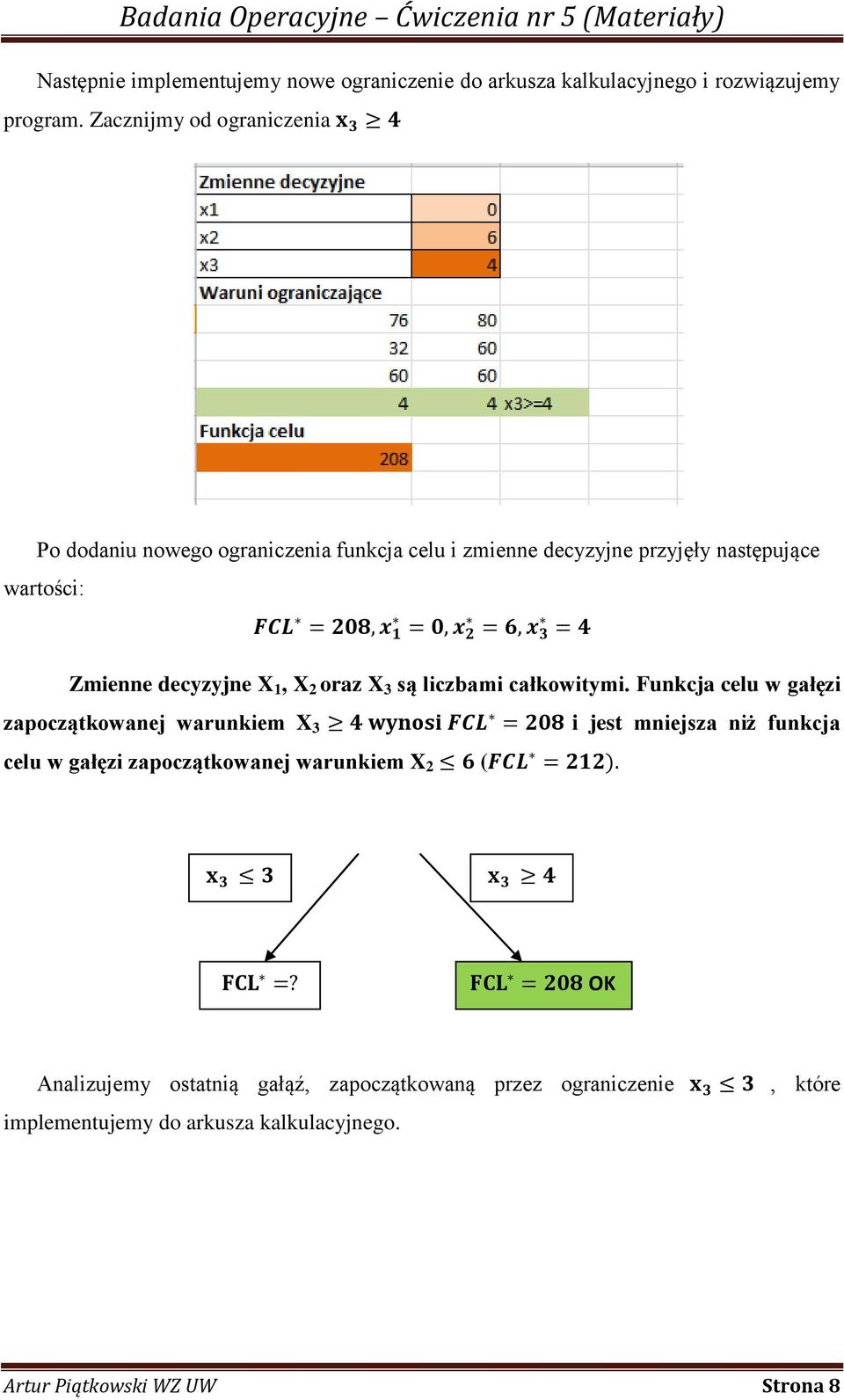

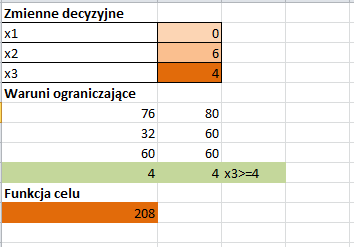

8 Następnie implementujemy nowe ograniczenie do arkusza kalkulacyjnego i rozwiązujemy program. Zacznijmy od ograniczenia Po dodaniu nowego ograniczenia funkcja celu i zmienne decyzyjne przyjęły następujące wartości: Zmienne decyzyjne X 1, X 2 oraz X 3 są liczbami całkowitymi. Funkcja celu w gałęzi zapoczątkowanej warunkiem X 3 i jest mniejsza niż funkcja celu w gałęzi zapoczątkowanej warunkiem X 2 ( OK Analizujemy ostatnią gałąź, zapoczątkowaną przez ograniczenie implementujemy do arkusza kalkulacyjnego., które Artur Piątkowski WZ UW Strona 8

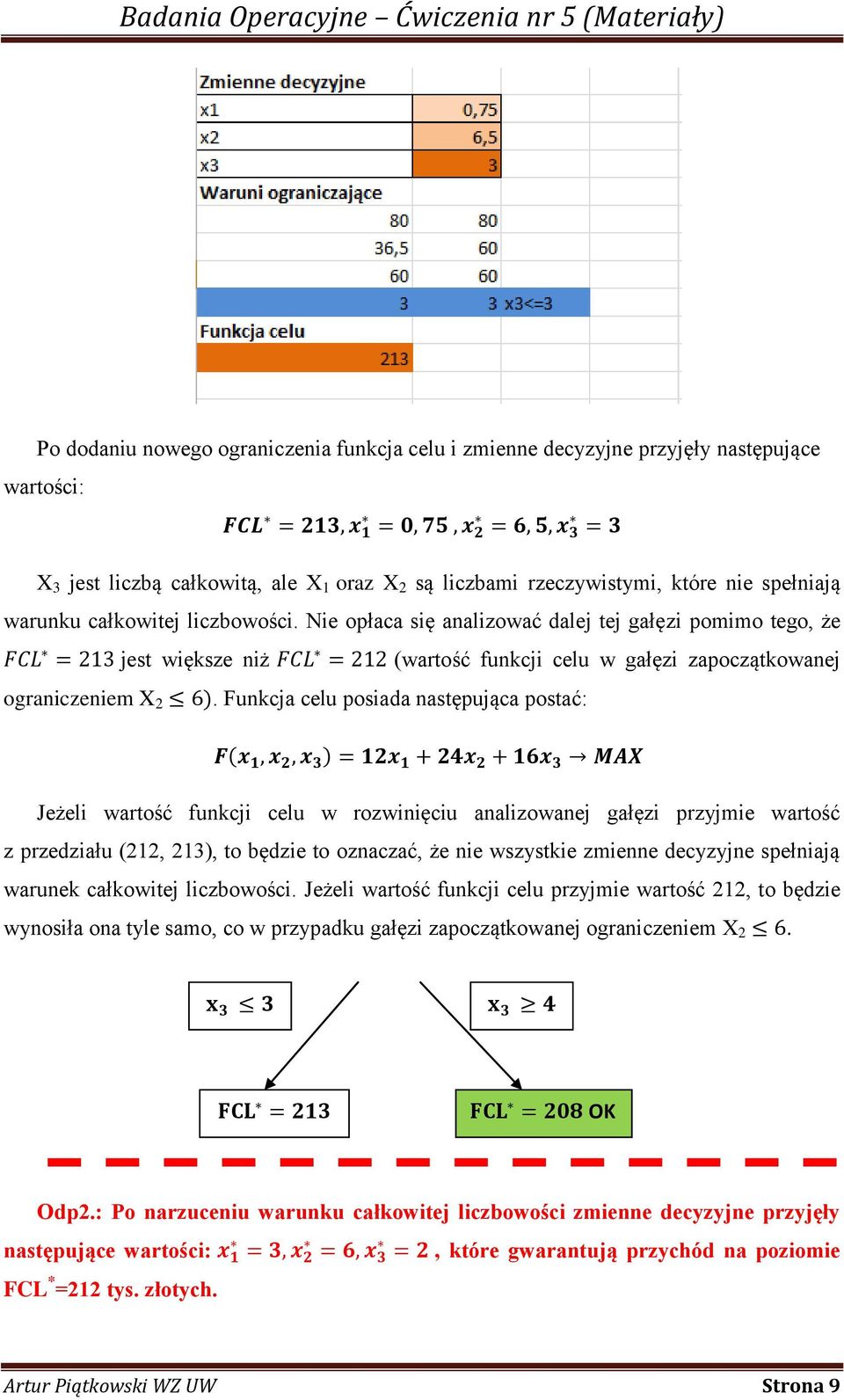

9 Po dodaniu nowego ograniczenia funkcja celu i zmienne decyzyjne przyjęły następujące wartości: X 3 jest liczbą całkowitą, ale X 1 oraz X 2 są liczbami rzeczywistymi, które nie spełniają warunku całkowitej liczbowości. Nie opłaca się analizować dalej tej gałęzi pomimo tego, że jest większe niż (wartość funkcji celu w gałęzi zapoczątkowanej ograniczeniem X 2. Funkcja celu posiada następująca postać: Jeżeli wartość funkcji celu w rozwinięciu analizowanej gałęzi przyjmie wartość z przedziału (212, 213), to będzie to oznaczać, że nie wszystkie zmienne decyzyjne spełniają warunek całkowitej liczbowości. Jeżeli wartość funkcji celu przyjmie wartość 212, to będzie wynosiła ona tyle samo, co w przypadku gałęzi zapoczątkowanej ograniczeniem X 2. OK Odp2.: Po narzuceniu warunku całkowitej liczbowości zmienne decyzyjne przyjęły następujące wartości:, które gwarantują przychód na poziomie FCL * =212 tys. złotych. Artur Piątkowski WZ UW Strona 9

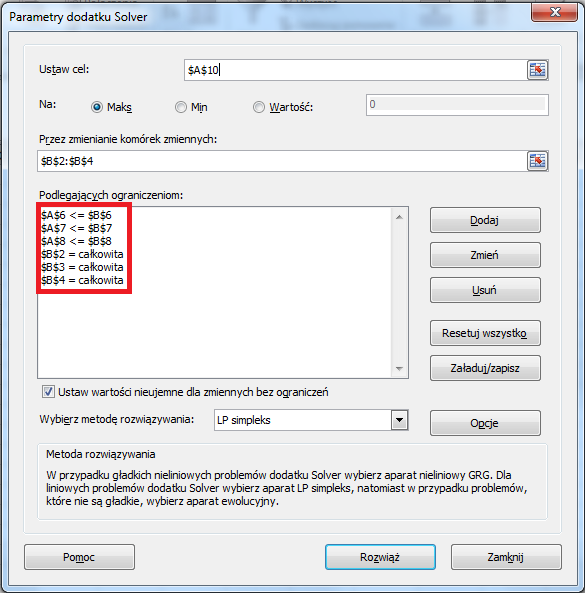

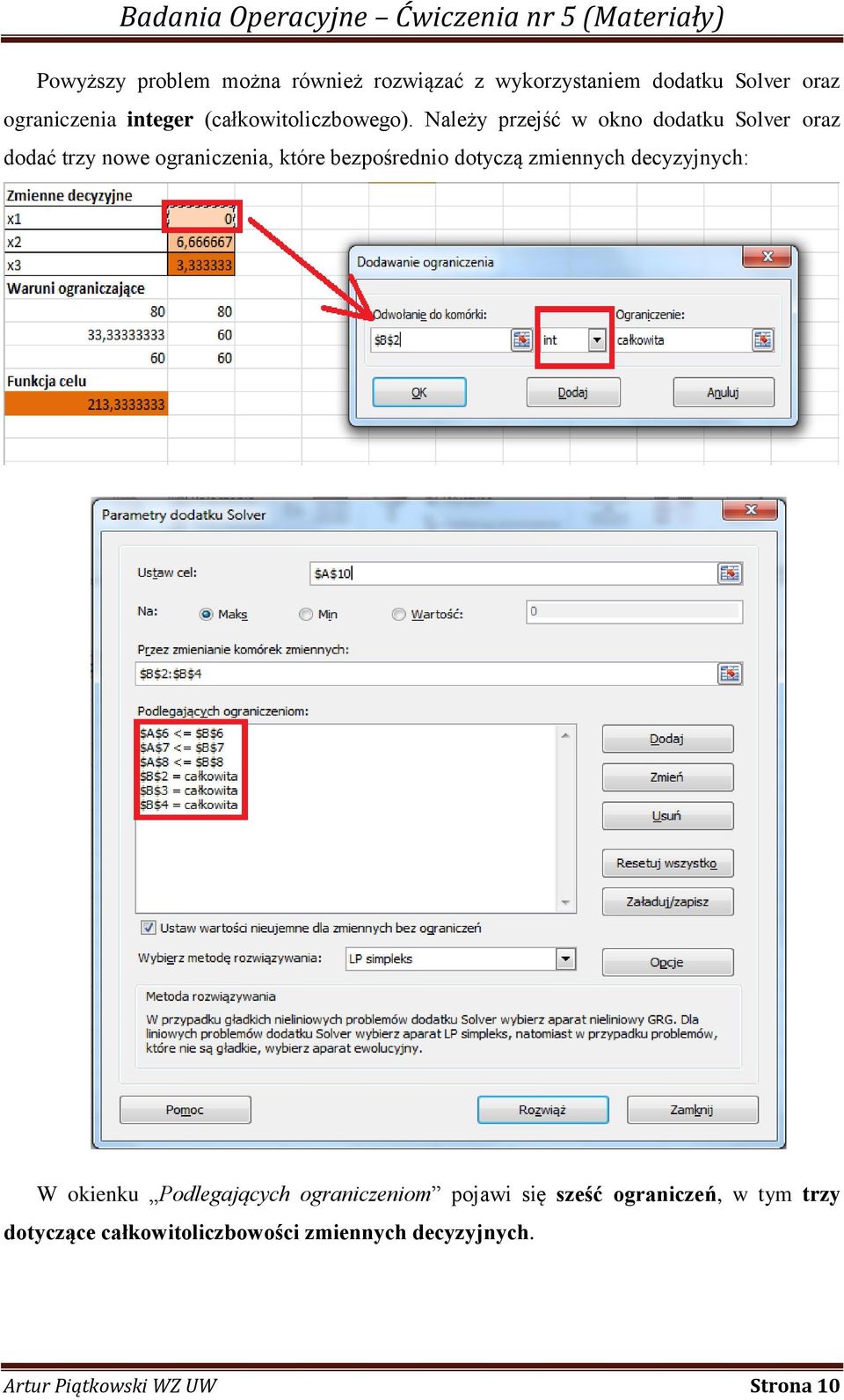

10 Powyższy problem można również rozwiązać z wykorzystaniem dodatku Solver oraz ograniczenia integer (całkowitoliczbowego). Należy przejść w okno dodatku Solver oraz dodać trzy nowe ograniczenia, które bezpośrednio dotyczą zmiennych decyzyjnych: W okienku Podlegających ograniczeniom pojawi się sześć ograniczeń, w tym trzy dotyczące całkowitoliczbowości zmiennych decyzyjnych. Artur Piątkowski WZ UW Strona 10

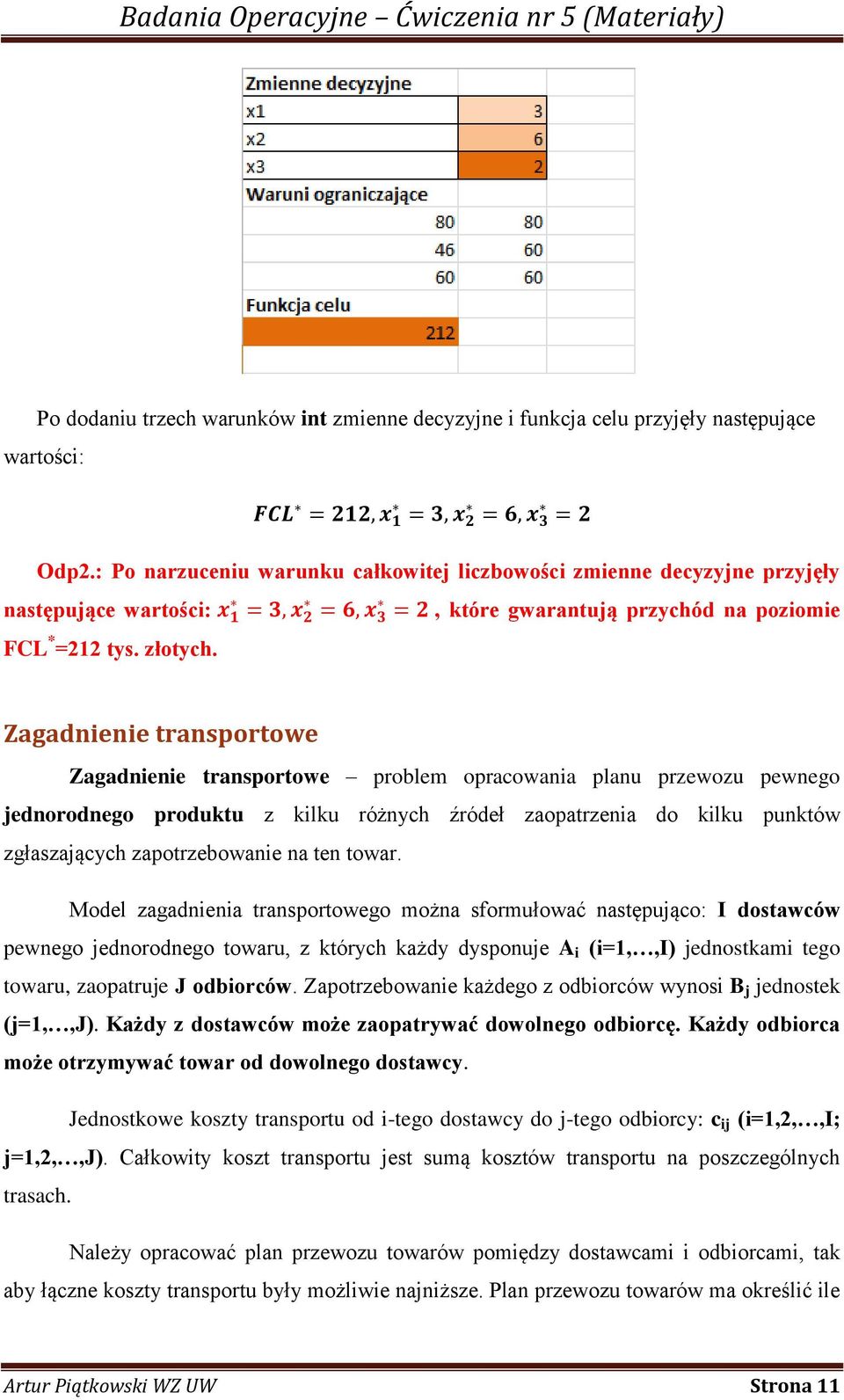

11 Po dodaniu trzech warunków int zmienne decyzyjne i funkcja celu przyjęły następujące wartości: Odp2.: Po narzuceniu warunku całkowitej liczbowości zmienne decyzyjne przyjęły następujące wartości:, które gwarantują przychód na poziomie FCL * =212 tys. złotych. Zagadnienie transportowe Zagadnienie transportowe problem opracowania planu przewozu pewnego jednorodnego produktu z kilku różnych źródeł zaopatrzenia do kilku punktów zgłaszających zapotrzebowanie na ten towar. Model zagadnienia transportowego można sformułować następująco: I dostawców pewnego jednorodnego towaru, z których każdy dysponuje A i (i=1,,i) jednostkami tego towaru, zaopatruje J odbiorców. Zapotrzebowanie każdego z odbiorców wynosi B j jednostek (j=1,,j). Każdy z dostawców może zaopatrywać dowolnego odbiorcę. Każdy odbiorca może otrzymywać towar od dowolnego dostawcy. Jednostkowe koszty transportu od i-tego dostawcy do j-tego odbiorcy: c ij (i=1,2,,i; j=1,2,,j). Całkowity koszt transportu jest sumą kosztów transportu na poszczególnych trasach. Należy opracować plan przewozu towarów pomiędzy dostawcami i odbiorcami, tak aby łączne koszty transportu były możliwie najniższe. Plan przewozu towarów ma określić ile Artur Piątkowski WZ UW Strona 11

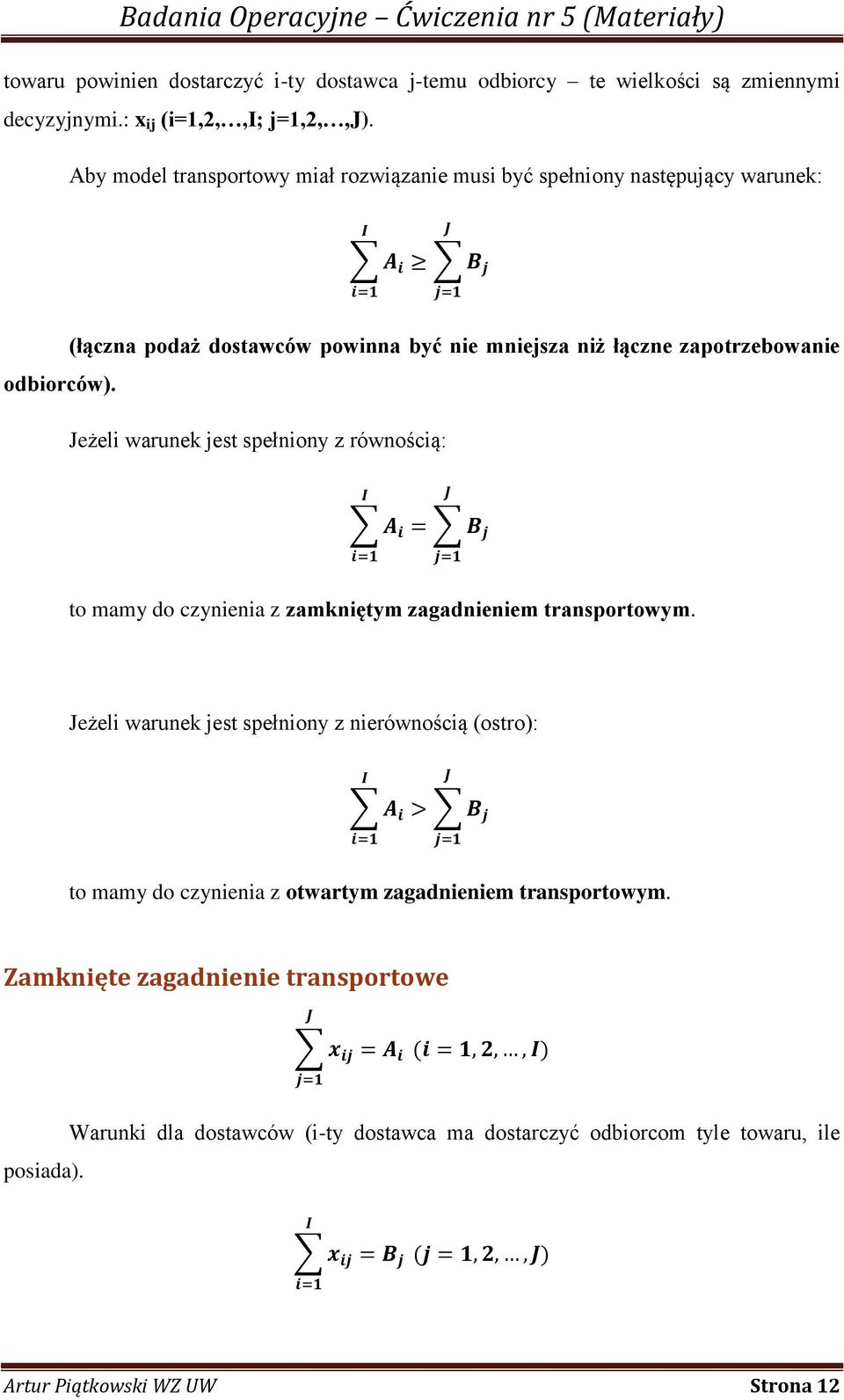

12 towaru powinien dostarczyć i-ty dostawca j-temu odbiorcy te wielkości są zmiennymi decyzyjnymi.: x ij (i=1,2,,i; j=1,2,,j). Aby model transportowy miał rozwiązanie musi być spełniony następujący warunek: odbiorców). (łączna podaż dostawców powinna być nie mniejsza niż łączne zapotrzebowanie Jeżeli warunek jest spełniony z równością: to mamy do czynienia z zamkniętym zagadnieniem transportowym. Jeżeli warunek jest spełniony z nierównością (ostro): to mamy do czynienia z otwartym zagadnieniem transportowym. Zamknięte zagadnienie transportowe posiada). Warunki dla dostawców (i-ty dostawca ma dostarczyć odbiorcom tyle towaru, ile Artur Piątkowski WZ UW Strona 12

13 Warunek dla odbiorców (j-ty odbiorca ma otrzymać od wszystkich dostawców tyle towaru, ile potrzebuje). Warunki brzegowe. Funkcja celu (minimalizacja łącznych kosztów transportu od wszystkich dostawców do wszystkich odbiorców). ZADANIE 2 Trzy magazyny: M 1, M 2 oraz M 3 zaopatrują w mąkę cztery piekarnie: P 1, P 2, P 3, P 4. Wielkości charakteryzujące popyt, podaż i koszty transportu mąki (w zł za tonę) z każdego magazynu do każdej piekarni ilustruje poniższa tablica. Magazyny Piekarnie Podaż P 1 P 2 P 3 P 4 M M M Popyt Opracować plan przewozu mąki z magazynów do piekarń, w którym funkcja celu minimalizuje koszty przewozu. Pierwszym krokiem jest sprawdzenie, czy łączna podaż dostawców jest nie mniejsza niż łączny popyt odbiorców: Warunek jest spełniony z równością w takim wypadku mamy do czynienia z zamkniętym zagadnieniem transportowym. Artur Piątkowski WZ UW Strona 13

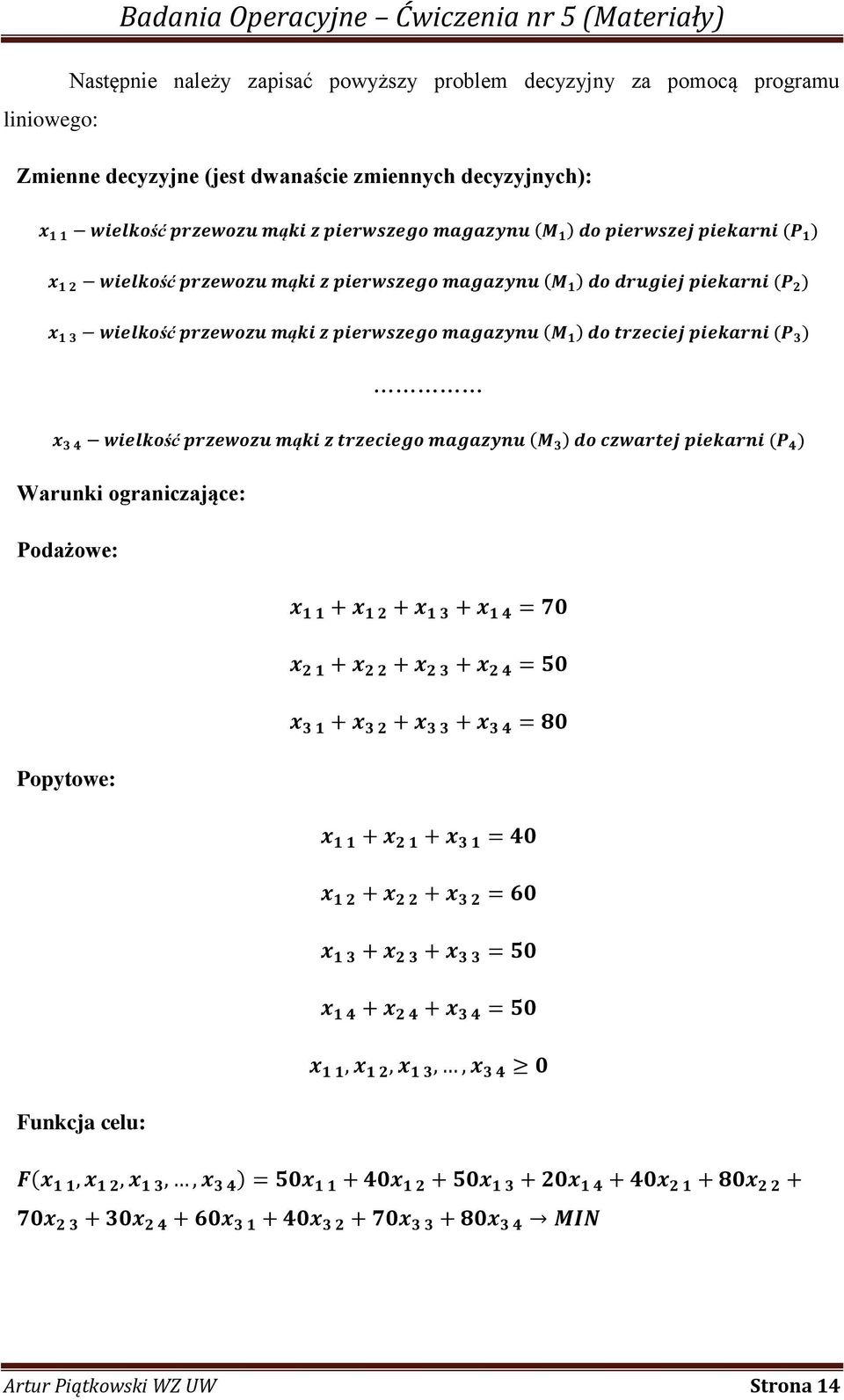

14 Następnie należy zapisać powyższy problem decyzyjny za pomocą programu liniowego: Zmienne decyzyjne (jest dwanaście zmiennych decyzyjnych): ść ą ść ść ą ą ść ą Warunki ograniczające: Podażowe: Popytowe: Funkcja celu: Artur Piątkowski WZ UW Strona 14

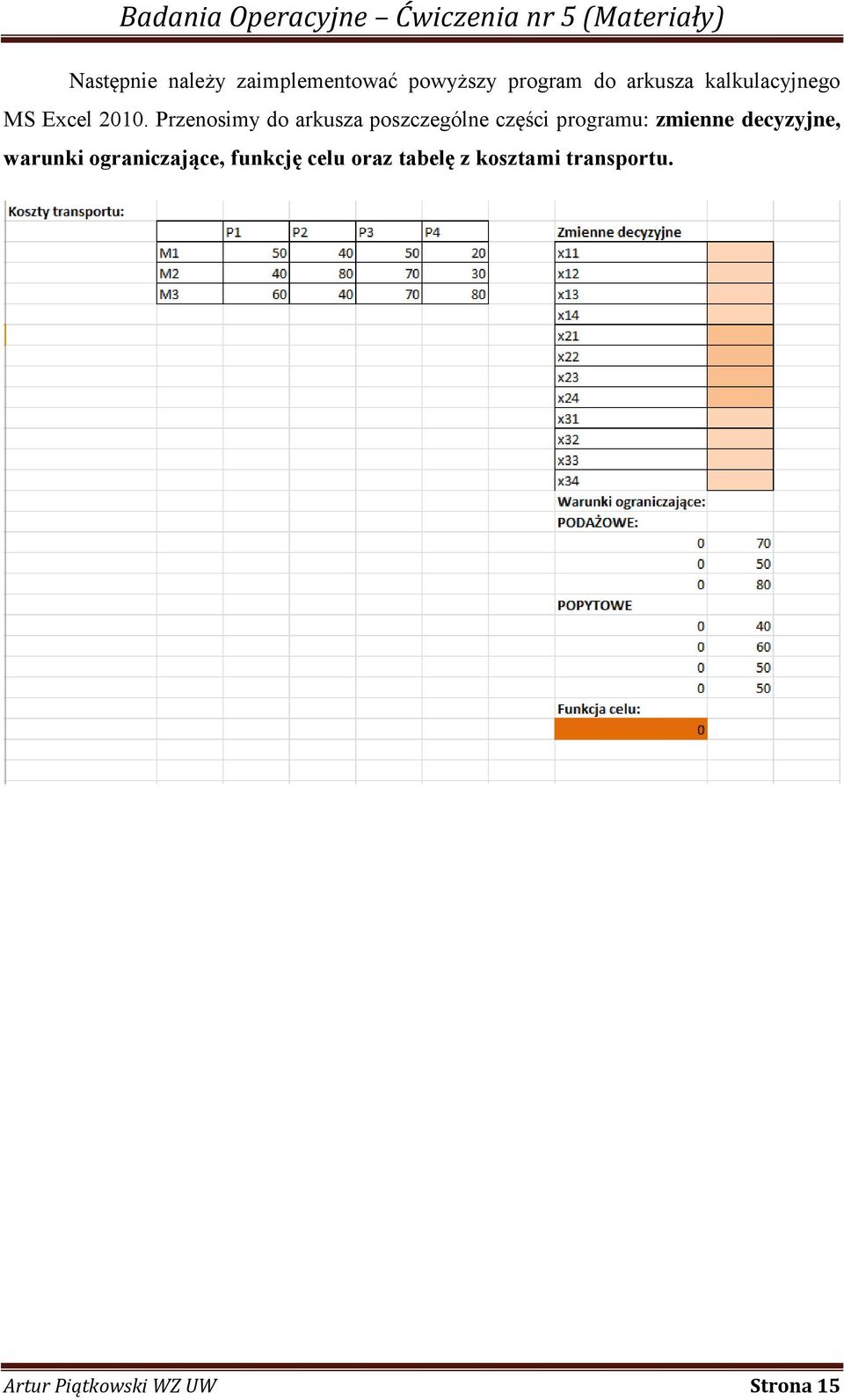

15 Następnie należy zaimplementować powyższy program do arkusza kalkulacyjnego MS Excel Przenosimy do arkusza poszczególne części programu: zmienne decyzyjne, warunki ograniczające, funkcję celu oraz tabelę z kosztami transportu. Artur Piątkowski WZ UW Strona 15

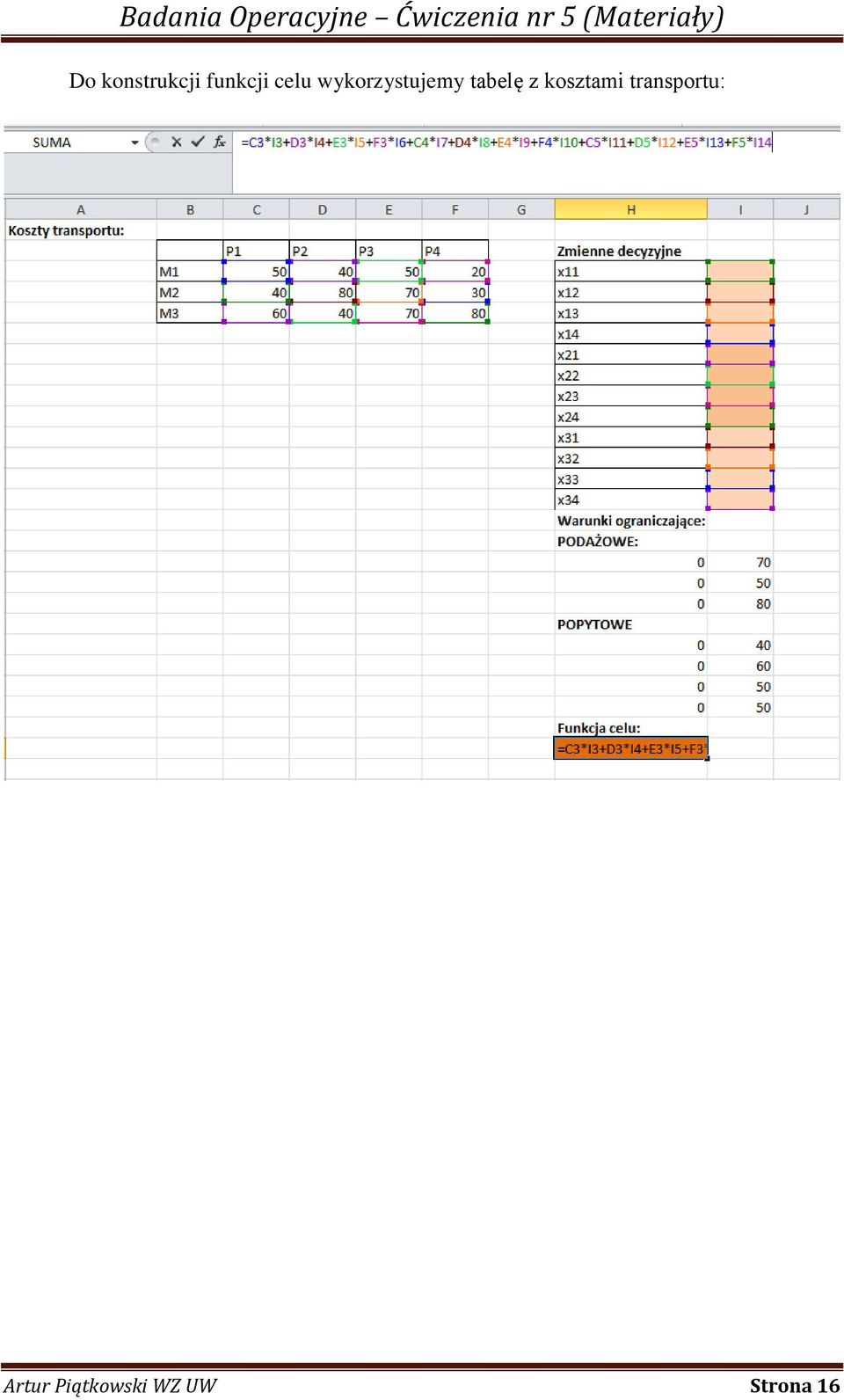

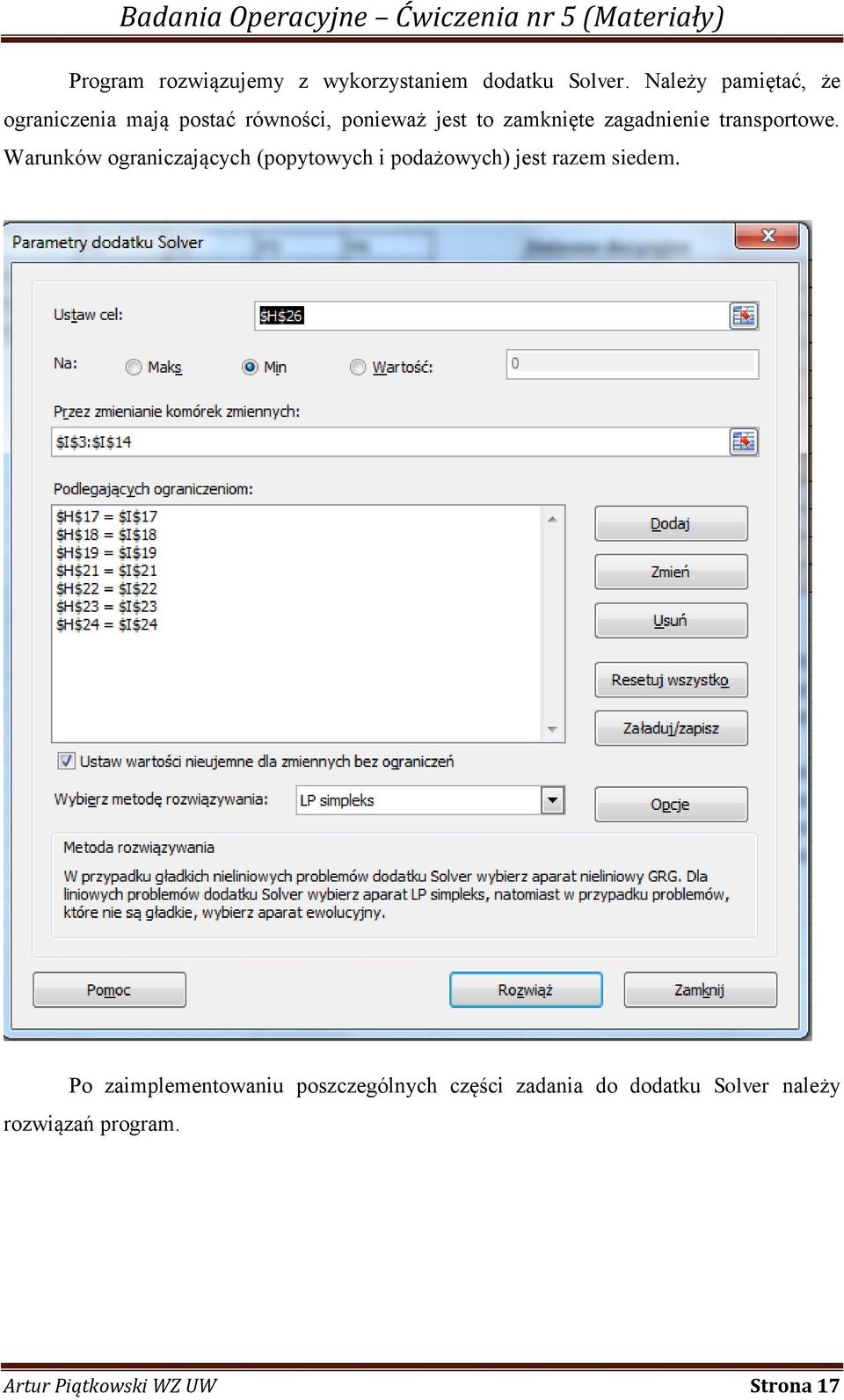

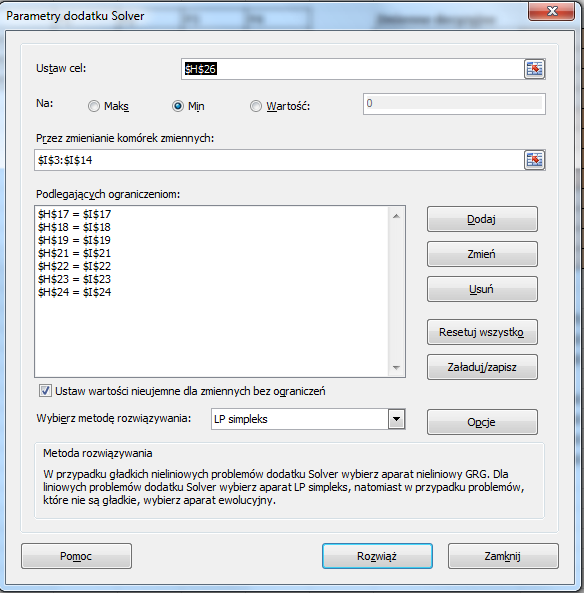

16 Do konstrukcji funkcji celu wykorzystujemy tabelę z kosztami transportu: Artur Piątkowski WZ UW Strona 16
