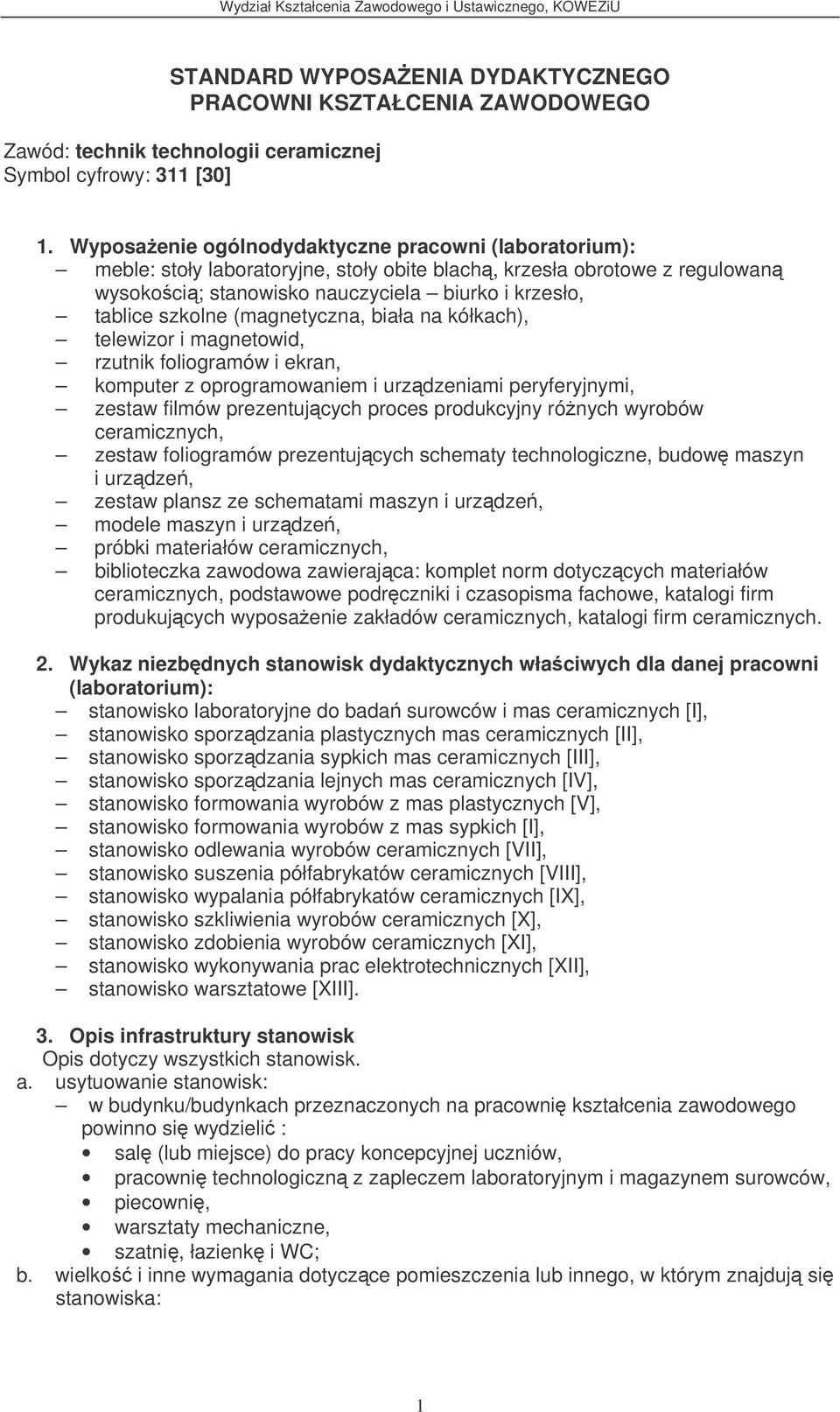

1 STANDARD WYPOSAENIA DYDAKTYCZNEGO PRACOWNI KSZTAŁCENIA ZAWODOWEGO Zawód: technik technologii ceramicznej Symbol cyfrowy: 311 [30] 1. Wyposaenie ogólnodydaktyczne pracowni (laboratorium): meble: stoły laboratoryjne, stoły obite blach, krzesła obrotowe z regulowan wysokoci; stanowisko nauczyciela biurko i krzesło, tablice szkolne (magnetyczna, biała na kółkach), telewizor i magnetowid, rzutnik foliogramów i ekran, komputer z oprogramowaniem i urzdzeniami peryferyjnymi, zestaw filmów prezentujcych proces produkcyjny rónych wyrobów ceramicznych, zestaw foliogramów prezentujcych schematy technologiczne, budow maszyn i urzdze, zestaw plansz ze schematami maszyn i urzdze, modele maszyn i urzdze, próbki materiałów ceramicznych, biblioteczka zawodowa zawierajca: komplet norm dotyczcych materiałów ceramicznych, podstawowe podrczniki i czasopisma fachowe, katalogi firm produkujcych wyposaenie zakładów ceramicznych, katalogi firm ceramicznych. 2. Wykaz niezbdnych stanowisk dydaktycznych właciwych dla danej pracowni (laboratorium): stanowisko laboratoryjne do bada surowców i mas ceramicznych [I], stanowisko sporzdzania plastycznych mas ceramicznych [II], stanowisko sporzdzania sypkich mas ceramicznych [III], stanowisko sporzdzania lejnych mas ceramicznych [IV], stanowisko formowania wyrobów z mas plastycznych [V], stanowisko formowania wyrobów z mas sypkich [I], stanowisko odlewania wyrobów ceramicznych [VII], stanowisko suszenia półfabrykatów ceramicznych [VIII], stanowisko wypalania półfabrykatów ceramicznych [IX], stanowisko szkliwienia wyrobów ceramicznych [X], stanowisko zdobienia wyrobów ceramicznych [XI], stanowisko wykonywania prac elektrotechnicznych [XII], stanowisko warsztatowe [XIII]. 3. Opis infrastruktury stanowisk Opis dotyczy wszystkich stanowisk. a. usytuowanie stanowisk: w budynku/budynkach przeznaczonych na pracowni kształcenia zawodowego powinno si wydzieli : sal (lub miejsce) do pracy koncepcyjnej uczniów, pracowni technologiczn z zapleczem laboratoryjnym i magazynem surowców, piecowni, warsztaty mechaniczne, szatni, łazienk i WC; b. wielko i inne wymagania dotyczce pomieszczenia lub innego, w którym znajduj si stanowiska: 1

2 Pomieszczenia przeznaczone na pracowni kształcenia zawodowego powinny si znajdowa na najniszej kondygnacji i posiada: wzmocnion posadzk (jeeli na wyszych kondygnacjach budynek powinien mie wzmocnione stropy), wysoko minimum 3 m, owietlenie dzienne i sztuczne, owietlenie miejscowe (przy niektórych stanowiskach), podłog antypolizgow betonow lub wyłoon płytkami ceramicznymi odpornymi chemicznie, ciany łatwe do zmywania, dwuskrzydłowe drzwi; c. minimalna powierzchnia niezbdna dla pojedynczego stanowiska: stanowisko I ok. 12 m 2, stanowisko II ok. 3 m 2, stanowisko III ok. 3 m 2, stanowisko IV ok. 3 m 2, stanowisko V ok. 5 m 2, stanowisko VI ok. 3 m 2, stanowisko VII ok. 3 m 2, stanowisko VIII ok. 2 m 2, stanowisko IX ok. 10 m 2, stanowisko X ok. 3 m 2, stanowisko XI ok. 3 m 2, stanowisko XII ok. 3 m 2 stanowisko XIII ok. 30 m 2 ; d. wyposaenie stanowisk w niezbdne media z okreleniem ich parametrów: Budynek powinien by wyposaony w nastpujce instalacje: elektryczn 230 i 380 V, wodn (woda zimna i ciepła), kanalizacyjn (zlewy kamionkowe z rowkiem do wyłapywania osadu), centralnego ogrzewania, wentylacj nawiewno-wywiewn oraz miejscow wywiewn, we wszystkich pomieszczeniach powinien si znajdowa standardowy sprzt przeciwpoarowy. 4. Opisy wyposaenia stanowisk 4.1. Stanowisko laboratoryjne do bada surowców i mas ceramicznych [I] Opracowujc wykaz załoono minimum bada przeprowadzanych na stanowisku, tj.: badanie makroskopowe surowców, oznaczanie wilgotnoci pokładowej, badanie plastycznoci, analiza sitowa surowców, oznaczanie wody zarobowej, badanie płynnoci masy lejnej, okrelanie skurczliwoci suszenia i wypalania mas, oznaczanie nasikliwoci, okrelanie cech zewntrznych wyrobów gotowych. szkiełka zegarkowe o rednicy 5 i 15 cm, ostry nó, łopatki elazne, podstawka do probówek, probówki, lejki szklane rónej wielkoci, statyw do lejków, pincetka, bagietka szklana, łania wodna, parowniczki porcelanowe o pojemnoci 50 cm 3, 2

3 szufelka szklana, kołki drewniane długoci 20cm i rednicach: 2, 3,5 cm, deseczki o wym. 10x20 cm, przyrzd Ziemiatczyskiego, suszarka laboratoryjna o temp. Do 105 C o, modzierz porcelanowy z tłuczkiem, mikkie pdzle z włosia, papier błyszczcy biały, eksykator z chlorkiem wapniowym, naczynie do zbierania przesczu, stemple metalowe z cyframi do oznaczania próbek, foremka mosina do formowania cegiełek z kształtk do ich wypychania, piec laboratoryjny elektryczny, szczypce metalowe; lepkociomierz (kubek Forda), pojemnik (wanna) do badania nasikliwoci, lupa 8-krotna, zlewki o pojemnoci 250 cm 3 i 400 cm 3, waga techniczna z kompletem odwaników, waga uchylna, cylindry miarowe o pojemnoci 20 cm 3 i 400 cm 3, stoper, znormalizowany komplet sit: przewit [mm] liczba oczek na cm 2 `````````````````````` `````````````````````````` 2,00 ~ 11, 1,00 ~ 38, 0,50 ~ 149, 0,25 ~ 590, 0,12 ~ 2500, 0,063 ~ 9426, suwmiarka, ktowniki metalowe, szczelinomierz (kalibrowane blaszki); c. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie próbki surowców plastycznych i nieplastycznych, próbki mas ceramicznych, kwas solny 10% w butelce ze szlifowanym korkiem, chlorek barowy (BaCl 2 2H 2 O) roztwór 5% w butelce z kroplomierzem, azotan srebrowy (AgNO 3 ) roztwór 2% w butelce z ciemnego szkła z kroplomierzem, olej do smarowania form, alkohol skaony (denaturat); d. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów komputer z drukark do opracowania wyników bada; e. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, instrukcje obsługi wag, pieca, aparatu Ziemiatczyskiego, suszarki, instrukcje wykonania oznacze, normy PN i BN, receptury mas ceramicznych, 3

4 literatura z zakresu pracowni ceramicznej i technologii produkcji wyrobów ceramicznych, tabele krzywych uziarnienia surowców ceramicznych; f. wykaz rodków do udzielania pierwszej pomocy: g. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz bezpieczestwa fartuchy ochronne, rodki i sprzt do utrzymania czystoci na stanowisku Stanowisko sporzdzania plastycznych mas ceramicznych [II] małogabarytowe mieszadło z łopatkami korbowymi (zetowe); waga o nonoci co najmniej 15kg, wykalibrowane pojemniki, pojemniki na surowce, cylinder miarowy; modele mieszadeł do sporzdzania mas plastycznych; surowce ceramiczne plastyczne, schudzajce i topniki właciwe dla ceramiki budowlanej i fajansowej, woda, plastyfikatory, tlenki barwice; komputer z drukark do opracowywania receptur roboczych mas plastycznych; instrukcja obsługi mieszadła, receptury robocze, plansze ze schematami mieszadeł, literatura z zakresu maszynoznawstwa; ubranie robocze z nakryciem głowy, rodki i sprzt do utrzymania czystoci na stanowisku Stanowisko sporzdzania sypkich mas ceramicznych [III] małogabarytowe mieszadło z łopatkami korbowymi (zetowe); waga szalkowa o nonoci 10 kg i odwaniki, sita kontrolne, cylinder miarowy, pojemniki na surowce; 4

5 modele mieszadeł do sporzdzania mas sypkich; surowce ceramiczne na mas szamotow, lepiszcze technologiczne, woda; komputer z drukark do opracowywania receptur roboczych mas sypkich; instrukcja obsługi mieszadła, receptury robocze zestawów mas szamotowych uwzgldniajce iloci i granulacj surowców; i higieny: rodki ochrony osobistej (np. maseczka przeciwpyłowa), ubranie robocze z nakryciem głowy, sprzt do utrzymania czystoci na stanowisku Stanowisko sporzdzania lejnych mas ceramicznych [IV] mieszadło migłowe (zbiornik o pojemnoci dostosowanej do iloci sporzdzanej masy, z moliwoci opróniania bez koniecznoci przechylania), mieszadło planetarne (zbiornik jw.); lepkociomierz uproszczony (kubek Forda), stoper, sito kontrolne, waga o nonoci co najmniej 15 kg, cylinder miarowy, wykalibrowane pojemniki; schemat technologiczny przygotowania masy lejnej; surowce ceramiczne o właciwej granulacji na mas porcelanow, upłynniacze (elektrolity), woda; komputer z drukark do opracowywania receptur roboczych mas lejnych; instrukcje obsługi mieszadeł, instrukcja oznaczenia lepkoci/lejnoci masy, receptura robocza masy lejnej porcelanowej; 5

6 ubranie robocze z nakryciem głowy, rodki ochrony osobistej (np. okulary ochronne), sprzt do utrzymania czystoci na stanowisku Stanowisko formowania wyrobów z mas plastycznych [V] a. wykaz maszyn, urzdze, aparatów, narzdzi innego sprztu właciwego dla zawodu: małogabarytowa tłoczarka pasmowa, koło garncarskie lub toczek mechaniczny, ucinacze, zestaw wylotników (ustników), cykliny, blaszki, noyki, ptelki metalowe, formy gipsowe do formowania metod modelowania szablonem, zestaw szablonów; suwmiarka, szablony kontrolne, ktowniki; modele odmian konstrukcyjnych tłoczarek limakowych, modele rónych rozwiza konstrukcyjnych urzdze do cicia pasma; masa plastyczna na wyroby ceglarskie i garncarskie; komputer z oprogramowaniem umoliwiajcym symulacj pracy tłoczarek limakowych; zawodu/pracowni/ stanowiska: instrukcje obsługi tłoczarki pasmowej i toczka mechanicznego, schematy tłoczarki pasmowej i toczka mechanicznego, rysunki techniczne formowanych wyrobów, filmy dydaktyczne dotyczce produkcji ceramiki budowlanej; i higieny: ubranie robocze z nakryciem głowy, sprzt do utrzymania czystoci na stanowisku Stanowisko formowania wyrobów z mas sypkich [VI] małogabarytowa prasa (np. rubowa), formy metalowe, pojemniki i szufelka metalowa; b. wykaz sprztu/urzdze pomiarowych, diagnostycznych : suwmiarka, ktowniki, szablony kontrolne, waga uchylna; 6

7 modele pras mechanicznych i hydraulicznych, modele form; masa sypka na wyroby ogniotrwałe (np. szamotowe); komputer z oprogramowaniem umoliwiajcym symulacj pracy rónych typów pras (ruch tłoczników); schematy maszyn do formowania przez prasowanie, rysunki techniczne formowanych wyrobów, normy i katalogi dotyczce materiałów ogniotrwałych, filmy dydaktyczne prezentujce produkcj wyrobów ogniotrwałych; ubranie robocze z nakryciem głowy, sprzt do utrzymania czystoci na stanowisku Stanowisko odlewania wyrobów ceramicznych [VII] mieszadło planetarne, cykliny stalowe, pdzle, papier cierny, noe, stół do odlewania, formy gipsowe rónej konstrukcji, pojemniki; waga szalkowa, techniczna, suwmiarka; wzory gotowych wyrobów, przykłady form gipsowych; masa lejna do formowania wyrobów ceramiki szlachetnej lub kamionkowej (w zalenoci od moliwoci); komputer z drukark i oprogramowaniem umoliwiajcym opracowanie rysunków modeli rónych wyrobów oraz form gipsowych; schematy przebiegu formowania (foliogramy), filmy dydaktyczne prezentujce produkcj ceramiki szlachetnej; 7

8 i higieny: fartuch ochronny, rodki i sprzt do utrzymania czystoci na stanowisku Stanowisko suszenia półfabrykatów ceramicznych [VIII] suszarka laboratoryjna komorowa, grzejnik elektryczny z dmuchaw, półki do ustawiania półfabrykatów w ogrzewanym pomieszczeniu (suszarnia przestrzenna); termometry cieczowe, zegar; modele suszar stosowanych do suszenia półfabrykatów ceramicznych; półfabrykaty wykonane z rónych mas ceramicznych i o rónych kształtach; komputer z drukark do opracowywania KART SUSZAR z przebiegu suszenia; literatura zawodowa z zakresu techniki cieplnej, prowadzenia procesu suszenia półfabrykatów ceramicznych i kontroli parametrów suszenia, filmy dydaktyczne prezentujce przebieg procesu suszenia w rónych zakładach ceramicznych; i higieny: fartuch ochronny, sprzt do utrzymania czystoci na stanowisku Stanowisko wypalania półfabrykatów ceramicznych [IX] małogabarytowe elektryczne piece komorowe, szczypce metalowe; termopary, stoki pirometryczne; modele pieców ceramicznych, przykładowe przyrzdy do pomiaru parametrów wypalania; wysuszone półfabrykaty ceramiczne, przekładki ogniotrwałe do ustawiania półfabrykatów w komorze pieca, regały na gotowe wyroby; 8

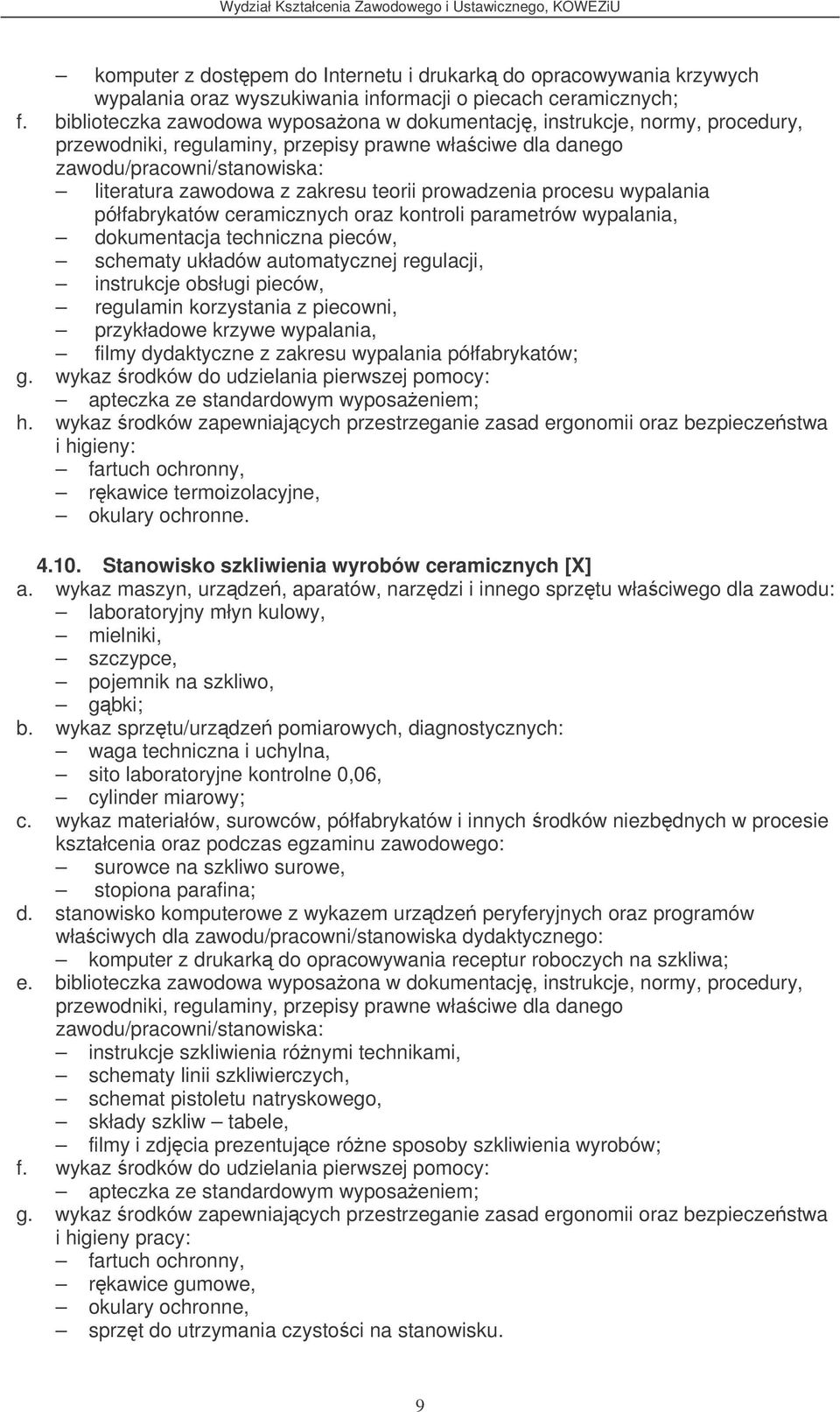

9 komputer z dostpem do Internetu i drukark do opracowywania krzywych wypalania oraz wyszukiwania informacji o piecach ceramicznych; literatura zawodowa z zakresu teorii prowadzenia procesu wypalania półfabrykatów ceramicznych oraz kontroli parametrów wypalania, dokumentacja techniczna pieców, schematy układów automatycznej regulacji, instrukcje obsługi pieców, regulamin korzystania z piecowni, przykładowe krzywe wypalania, filmy dydaktyczne z zakresu wypalania półfabrykatów; i higieny: fartuch ochronny, rkawice termoizolacyjne, okulary ochronne Stanowisko szkliwienia wyrobów ceramicznych [X] laboratoryjny młyn kulowy, mielniki, szczypce, pojemnik na szkliwo, gbki; waga techniczna i uchylna, sito laboratoryjne kontrolne 0,06, cylinder miarowy; c. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie surowce na szkliwo surowe, stopiona parafina; d. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów właciwych dla zawodu/pracowni/stanowiska dydaktycznego: komputer z drukark do opracowywania receptur roboczych na szkliwa; e. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, instrukcje szkliwienia rónymi technikami, schematy linii szkliwierczych, schemat pistoletu natryskowego, składy szkliw tabele, filmy i zdjcia prezentujce róne sposoby szkliwienia wyrobów; f. wykaz rodków do udzielania pierwszej pomocy: g. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz bezpieczestwa fartuch ochronny, rkawice gumowe, okulary ochronne, sprzt do utrzymania czystoci na stanowisku. 9

10 4.11. Stanowisko zdobienia wyrobów ceramicznych [XI] palety ceramiczne, płyty szklane, ucieraki, szpachle drewniane i rogowe, komplet pdzli, krek malarski, gbki, szablony, przybory grawerskie, podpórki, piec mulflowy elektryczny; b. wykaz modeli, symulatorów, fantomów: przykłady wyrobów ceramicznych zdobionych rónymi technikami; c. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie wyroby do zdobienia, zestawy suchych farb, kalka, kolodium, rodki wice organiczne (guma arabska, dekstryna), rozcieczalniki (alkohol etylowy), terpentyna, olejek lawendowy; d. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów komputer z dostpem do Internetu w celu tworzenia prezentacji multimedialnych, np. pokazu wyrobów ceramicznych produkowanych w kraju i za granic; e. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, tabele/klasyfikacje dekoracji, wzory dekoracji, normy: PN i BN, filmy prezentujce róne techniki zdobienia ceramiki, prospekty i reklamy zakładów ceramicznych; f. wykaz rodków do udzielania pierwszej pomocy: g. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz bezpieczestwa fartuch ochronny, rkawiczki gumowe, rodki i sprzt do utrzymania czystoci na stanowisku Stanowisko wykonywania prac elektrotechnicznych [XII] stanowisko z doprowadzonym napiciem stałym i przemiennym jednofazowym z moliwoci regulacji od 0 do 230V, opornice suwakowe lub dekadowe, przewody łczeniowe zakoczone kocówkami, łczniki (gniazdko, wtyczka, stycznik, bezpiecznik instalacyjny topikowy, bezpiecznik automatyczny); 10

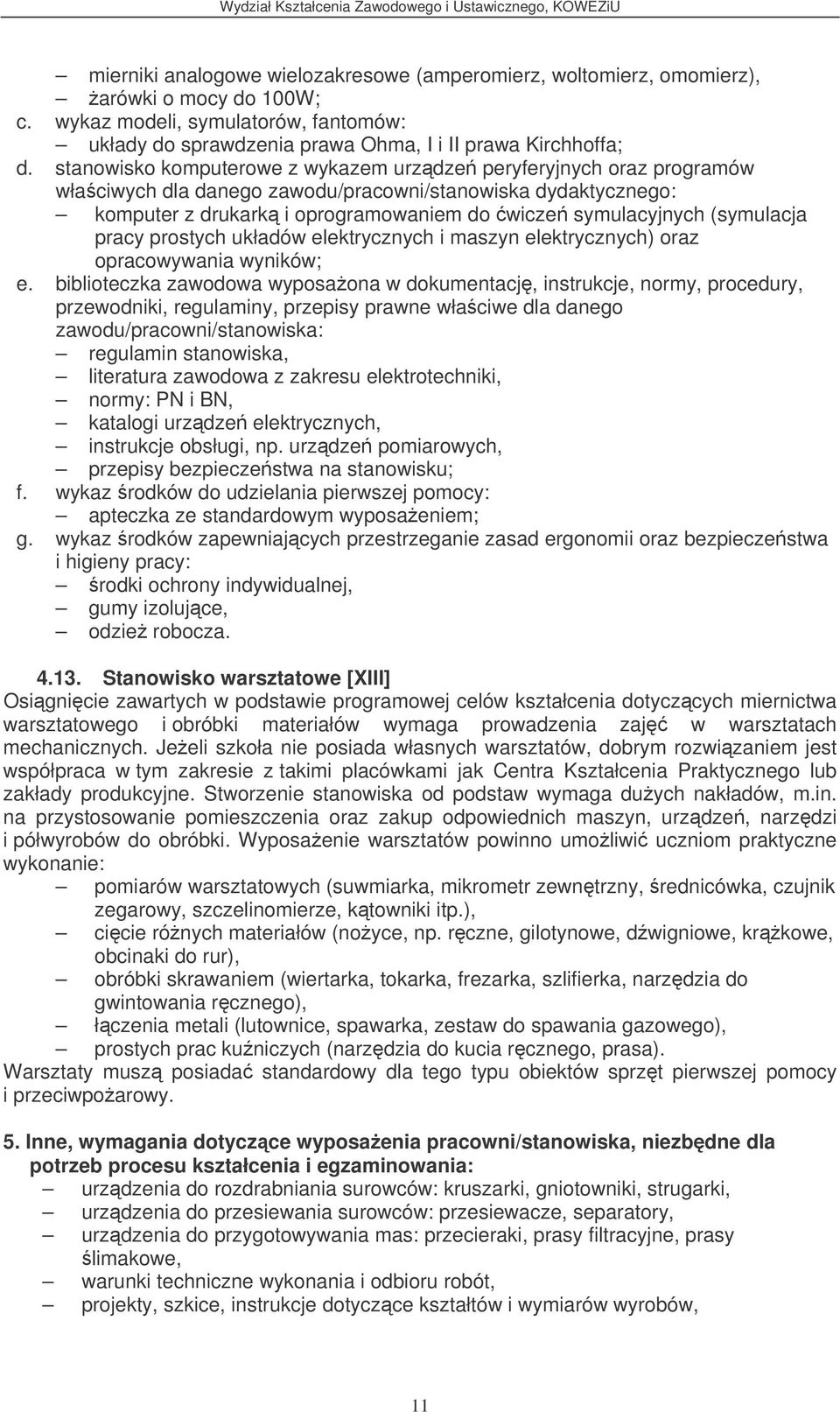

11 mierniki analogowe wielozakresowe (amperomierz, woltomierz, omomierz), arówki o mocy do 100W; układy do sprawdzenia prawa Ohma, I i II prawa Kirchhoffa; d. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów komputer z drukark i oprogramowaniem do wicze symulacyjnych (symulacja pracy prostych układów elektrycznych i maszyn elektrycznych) oraz opracowywania wyników; e. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, regulamin stanowiska, literatura zawodowa z zakresu elektrotechniki, normy: PN i BN, katalogi urzdze elektrycznych, instrukcje obsługi, np. urzdze pomiarowych, przepisy bezpieczestwa na stanowisku; f. wykaz rodków do udzielania pierwszej pomocy: g. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz bezpieczestwa rodki ochrony indywidualnej, gumy izolujce, odzie robocza Stanowisko warsztatowe [XIII] Osignicie zawartych w podstawie programowej celów kształcenia dotyczcych miernictwa warsztatowego i obróbki materiałów wymaga prowadzenia zaj w warsztatach mechanicznych. Jeeli szkoła nie posiada własnych warsztatów, dobrym rozwizaniem jest współpraca w tym zakresie z takimi placówkami jak Centra Kształcenia Praktycznego lub zakłady produkcyjne. Stworzenie stanowiska od podstaw wymaga duych nakładów, m.in. na przystosowanie pomieszczenia oraz zakup odpowiednich maszyn, urzdze, narzdzi i półwyrobów do obróbki. Wyposaenie warsztatów powinno umoliwi uczniom praktyczne wykonanie: pomiarów warsztatowych (suwmiarka, mikrometr zewntrzny, rednicówka, czujnik zegarowy, szczelinomierze, ktowniki itp.), cicie rónych materiałów (noyce, np. rczne, gilotynowe, dwigniowe, krkowe, obcinaki do rur), obróbki skrawaniem (wiertarka, tokarka, frezarka, szlifierka, narzdzia do gwintowania rcznego), łczenia metali (lutownice, spawarka, zestaw do spawania gazowego), prostych prac kuniczych (narzdzia do kucia rcznego, prasa). Warsztaty musz posiada standardowy dla tego typu obiektów sprzt pierwszej pomocy i przeciwpoarowy. 5. Inne, wymagania dotyczce wyposaenia pracowni/stanowiska, niezbdne dla potrzeb procesu kształcenia i egzaminowania: urzdzenia do rozdrabniania surowców: kruszarki, gniotowniki, strugarki, urzdzenia do przesiewania surowców: przesiewacze, separatory, urzdzenia do przygotowywania mas: przecieraki, prasy filtracyjne, prasy limakowe, warunki techniczne wykonania i odbioru robót, projekty, szkice, instrukcje dotyczce kształtów i wymiarów wyrobów, 11

12 urzdzenia do formowania: prasy mechaniczne hydrauliczne, izostatyczne, wrzeciona formierskie, tokarki, półautomaty, wtryskarki, materiały, sprzt i narzdzia do wykaczania uformowanych półfabrykatów: drut, naczynie z wod, waga techniczna, pojemnik na odpady. 12
