STANDARD WYPOSAENIA DYDAKTYCZNEGO PRACOWNI KSZTAŁCENIA ZAWODOWEGO

Transkrypt

1 Wydział Kształcenia Zawodowego i Ustawicznego, KOWEZiU STANDARD WYPOSAENIA DYDAKTYCZNEGO PRACOWNI KSZTAŁCENIA ZAWODOWEGO Zawód: operator obrabiarek skrawajcych Symbol cyfrowy: 722 [02] W szkole kształccej w zawodzie operator obrabiarek skrawajcych niezbdne s nastpujce pracownie: I. Pracownia obróbki rcznej i montau, II. Pracownia metrologii warsztatowej, kontroli technicznej, III. Pracownia spawania i łczenia metali, IV. Pracownia obrabiarek konwencjonalnych: tokarki, frezarki, szlifierki, V. Pracownia obrabiarek rónych: strugarki, wiertarki, wytaczarki, VI. Pracownia remontu i naprawy maszyn, VII. Pracownia obróbki cieplnej i plastycznej, VIII. Pracownia obrabiarek sterowanych numerycznie. Opis zawarty w punktach 1. i 2. dotyczy wszystkich pracowni. 1. Wyposaenie ogólnodydaktyczne pracowni: stoły uczniowskie z krzesłami, tablica szkolna, rzutnik foliogramów, sprzt audio-wideo, tablice pogldowe, materiały dydaktyczne: filmy o tematyce zawodowej i bhp, normy PN,EN i ISO dotyczce obróbki skrawaniem, ksiki z zakresu technologii ogólnej i obróbki skrawaniem, poradniki: tokarza, frezera, narzdziowca, mechanika, przybory krelarskie, stanowisko komputerowe wyposaone w komputer z oprogramowaniem, monitor, drukarka lub ploter, regulamin pracowni. 2. Opis infrastruktury pracowni: a. wielko i inne wymagania dotyczce pomieszcze lub innego miejsca, w których znajduj si pracownie: obiekt budowlany przeznaczony do zaj dydaktycznych zgodnie z przepisami prawa budowlanego, wysoko pomieszczenia pracowni 3,3m; b. minimalna powierzchnia niezbdna dla pojedyncze stanowiska: dla stanowisk obróbki rcznej i montau 3m 2, dla stanowisk obróbki skrawaniem (bez obrabiarek) 3m 2, dla stanowisk spawalniczych 4m 2, dla pozostałych stanowisk z uwarunkowaniami 2 4 m 2 ; c. wyposaenie pracowni w niezbdne media z okreleniem ich parametrów: instalacja elektryczna zgodna z PN-EN 60364, napicie w instalacji miejscowej DC 24V, napicie w instalacji AC 230\400V, owietlenie sztuczne i naturalne (o nateniu 500 luksów), punkt czerpania wody zimnej i ciepłej, warunki bhp zgodne z właciwym rozporzdzeniem MENiS. 1

2 I. Pracownia obróbki rcznej i montau 10 stanowisk. stółlusarski z imadłem i szufladami narzdziowymi 10 stanowisk, płyta traserska 1szt. na 2 stanowiska, płyta do prostowania lub kowadło 1szt. na stanowisko, stółmontaowy o wym. 1000x1000 mm 1 szt. na stanowisko, wiertarka stołowa 1 szt. na 3 stanowiska, szlifierka ostrzałka 1 szt. na 10 stanowisk, noyce dwigniowe rczne do cicia blach 2 szt. na 10 stanowisk, prasa rczna 1 szt. na 10 stanowisk; b. wykaz narzdzi i sprztu na indywidualnych stanowiskach uczniowskich (10 stanowisk): narzdzia pomiarowe: przymiar kreskowy L=1000mm, wysokociomierz suwmiarkowy, suwmiarka z dokładnoci 0,05mm, ktomierz uniwersalny 1 szt. (1 szt. na 5 stanowisk), narzdzia traserskie: rysik, punktak, cyrkiel, ktownik (ze stopk i bez stopki), młotek, pilniki lusarskie komp., wkrtaki lusarskie komp., wiertła krte do stali komp., klucze płaskie komp., cigacz do łoysk uniwersalny (1 szt. na 5 stanowisk), młotki 0,25 1kg, piłka rczna do metalu z brzeszczotem, szczotka druciana; apteczka pierwszej pomocy z wyposaeniem; ganice i koc ganiczy, okulary i rkawice robocze, zmiotki, miotły, szufelki do sprztania. II. Pracownia metrologii warsztatowej, kontroli technicznej 8 stanowisk. (po 1 szt./komp./zestaw na 8 stanowisk) przyrzd kłowy do pomiaru bicia, mikroskop warsztatowy, płyta pomiarowa (stal/eliwo), płytki wzorcowe 32 szt./zestaw, sprawdziany tłoczkowe do otworów i gwintów po 1 szt., wałeczki pomiarowe do gwintów komp., mikrometr do gwintów 1 szt., 2

3 promieniomierz od 1-25 komp., szczelinomierz 1 szt., głbokociomierz suwmiarkowy 1 szt., głbokociomierz mikrometryczny 1 szt., suwmiarka modułowa 1 szt., wysokociomierz suwmiarkowy L=400/0,02mm 1szt., ktomierz uniwersalny 1 szt./2 stanowiska, ktomierz optyczny 1 szt./4 stanowiska, sprawdzian grzebieniowy do gwintów metrycznych i calowych po 1 szt., sprawdzian oczkowy do gwintów, rednicówka mikrometryczna, rednicówka z czujnikiem zegarowym, czujnik zegarowy z podstaw 1 szt., suwmiarka z dokładnoci 0,1, 0,05, 0,02 po 1 szt., mikrometry 0-25, 25-50, 50-75, po 1 szt., suwmiarka z odczytem elektronicznym 1 szt., mikrometr z odczytem elektronicznym 1 szt., płytki wzorcowe chropowatoci 1 komp.; b. wykaz narzdzi i sprztu pomiarowego na indywidualnych stanowiskach uczniowskich (8 stanowisk): przymiar kreskowy L=1000, suwmiarka z dokładnoci 0,1 do 0,05, mikrometr 1 szt. z zak mm; ganica. III. Pracownia spawalnictwa 10 stanowisk (w tym stanowisko do spawania elektrod otulon z wycigiem, stanowisko do spawania w osłonie gazów obojtnych z wycigiem, stanowisko do spawania i cicia gazowego z wycigiem). stółspawalniczy montaowy, stanowisko do zgrzewania, szlifierka ktowa do cicia i szlifowania 1 szt. na 3 stanowiska; b. wykaz narzdzi i sprztu na indywidualnych stanowiskach uczniowskich (10 stanowisk): przymiar kreskowy L=1000mm, ktownik (z- i bez podstawki), młotek spawalniczy, szczotka druciana; maska lub przyłbica spawalnicza, okulary spawalnicze, okulary ochronne lub osłona na twarz, 3

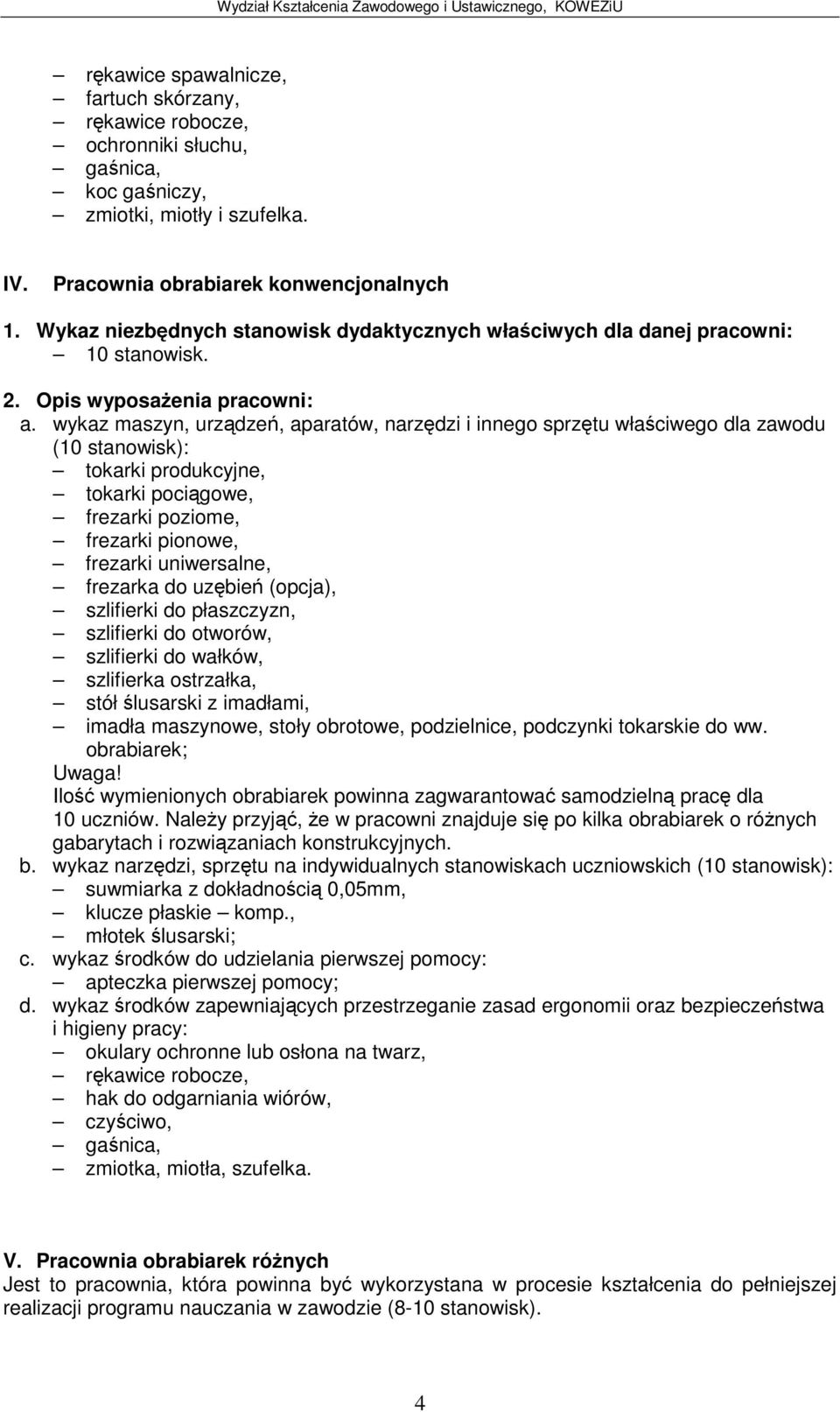

4 rkawice spawalnicze, fartuch skórzany, ochronniki słuchu, koc ganiczy, zmiotki, miotły i szufelka. IV. Pracownia obrabiarek konwencjonalnych 10 stanowisk. a. wykaz maszyn, urzdze, aparatów, narzdzi i innego sprztu właciwego dla zawodu (10 stanowisk): tokarki produkcyjne, tokarki pocigowe, frezarki poziome, frezarki pionowe, frezarki uniwersalne, frezarka do uzbie (opcja), szlifierki do płaszczyzn, szlifierki do otworów, szlifierki do wałków, szlifierka ostrzałka, stółlusarski z imadłami, imadła maszynowe, stoły obrotowe, podzielnice, podczynki tokarskie do ww. obrabiarek; Uwaga! Ilo wymienionych obrabiarek powinna zagwarantowa samodzieln prac dla 10 uczniów. Naley przyj, e w pracowni znajduje si po kilka obrabiarek o rónych gabarytach i rozwizaniach konstrukcyjnych. b. wykaz narzdzi, sprztu na indywidualnych stanowiskach uczniowskich (10 stanowisk): suwmiarka z dokładnoci 0,05mm, klucze płaskie komp., młotek lusarski; okulary ochronne lub osłona na twarz, hak do odgarniania wiórów, czyciwo, zmiotka, miotła, szufelka. V. Pracownia obrabiarek rónych Jest to pracownia, która powinna by wykorzystana w procesie kształcenia do pełniejszej realizacji programu nauczania w zawodzie (8-10 stanowisk). 4

5 8-10 stanowisk. a. wykaz maszyn, urzdze, aparatów, narzdzi i innego sprztu właciwego dla zawodu (po jednym egzemplarzu): strugarka, wiertarka promieniowa, wiertarka kadłubowa, tokarka rewolwerowa lub karuzelowa (opcja), wytaczarka (opcja), dłutownica (opcja), przecigarka (opcja), stółlusarski z imadłami, uchwyty imadła i stoły do ww. obrabiarek; b. wykaz narzdzi i sprztu na indywidualnych stanowiskach uczniowskich: przymiar kreskowy L=1000mm, suwmiarka z dokładnoci 0,1mm lub 0,05mm, klucze płaskie komp., młotek lusarski; okulary ochronne, hak do usuwania wiórów, Uwaga! Pracownia obrabiarek rónych wchodzi w skład pracowni obrabiarek konwencjonalnych. Moe si znajdowa w innych pomieszczeniach lub stanowi cało z pracowni obrabiarek konwencjonalnych. VI. Pracownia naprawy i remontu maszyn (8 stanowisk) 8 stanowisk [w tym: stanowisko do sprawdzania stanu technicznego obrabiarek, stanowisko do regulacji i naprawy przekładni zbatych, stanowisko do regulacji i naprawy przekładni pasowych, stanowisko do regulacji i naprawy układu hydraulicznego, stanowisko do regulacji i naprawy połcze czci maszyn: wpusty, wielowypusty, kliny, gwinty itp. (w zalenoci od potrzeb i moliwoci pracowni)]. cigacze do łoysk, klucze płaskie komp., klucze oczkowe komp., klucze nasadowe, wkrtaki lusarskie, młotki lusarskie od 0,25 do 1kg, klucze imbo, szczypce do piercienia SEGERA, pilniki lusarskie komp., 5

6 pilniki iglaki komp., rozwiertaki nastawne rczne, poziomnica ramowa, szlifierka ktowa elektryczna, wiertła krte do stali komp., ktomierz uniwersalny, materiały eksploatacyjne: smary, oleje, czujnik zegarowy z podstaw magnetyczn, wykrtaki do gwintowników i rub, urzdzenia do transportu pionowego i poziomego; b. wykaz narzdzi i sprztu na indywidualnych stanowiskach uczniowskich: stółlusarski z imadłem i szuflad na narzdzia, suwmiarka z dokładnoci 0,1mm, wkładki szczk mikkich do imadła, kleszcze uniwersalne; okulary ochronne, czyciwo, zmiotka, miotła i szufelka. VII. Pracownia obróbki cieplnej i plastycznej 8 stanowisk. piec elektryczny (lub gazowy), 1 szt. na 8 stanowisk, palenisko kowalskie z urzdzeniem nawiewowym i wycigowym, 1 komp. na 8 stanowisk, kleszcze kowalskie komp., kowadło kowalskie, 2 szt. na 8 stanowisk, stółz blatem stalowym i imadłem kowalskim, 1 szt. na 8 stanowisk, młot sprarkowy lub resorowy (opcja), 1 szt. na 8 stanowisk, prasa mimorodowa lub hydrauliczna, 1szt. na 8 stanowisk, twardociomierz (Vickersa, Brinella lub Rockwella), 1 szt. na 8 stanowisk, naczynie z wod (ok. 3 l pojemnoci), naczynie z olejem (ok. 2 l pojemnoci), młotki kowalskie od 1kg do 5kg, przecinaki, przebijaki kowalskie (róne wymiary i kształty), matryca otwarta lub zamknita (model), 1 szt. na 8 stanowisk, pirometr optyczny (opcja), 1 szt. na 8 stanowisk, termometr termoelektryczny (opcja), 1 szt. na 8 stanowisk, tabele barw arzenia i barw nalotowych, szlifierka ktowa, 2 szt. na 8 stanowisk; b. wykaz narzdzi i sprztu na indywidualnych stanowiskach uczniowskich: przymiar kreskowy L=1000, suwmiarka z dokładnoci 0,1mm, macki do pomiarów wewntrznych i zewntrznych; 6

7 apteczka; okulary ochronne lub osłona na twarz, rkawice ogniotrwałe (np. skórzane), ochronniki słuchu, koc ganiczy, fartuch skórzany, zmiotka, miotła i szufelka. VIII. Pracownia obrabiarek sterowanych numerycznie (CNC) 1. Opis wyposaenia pracowni: a. wykaz narzdzi, sprztu na indywidualnych stanowiskach uczniowskich: dyskietka lub płyta CD, katalog narzdzi i uchwytów obróbczych; b. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie kształcenia oraz podczas egzaminu zawodowego: stal wglowa zwykłej jakoci w postaci wyrobów hutniczych, stal wglowa konstrukcyjna w postaci wyrobów hutniczych, stal stopowa w postaci wyrobów hutniczych, stal narzdziowa do pracy na zimno i na gorco w postaci półfabrykatów hutniczych, metale nieelazne (aluminium, mosidz, brz, mied) i ich stopy w postaci wyrobów hutniczych, eliwo szare i białe w postaci odlewów hutniczych, tworzywa sztuczne, guma, drewno w postaci gabarytów handlowych, łoyska toczne i lizgowe według katalogów handlowych, paski klinowe, uszczelniacze gumowe według katalogów handlowych, narzdzia skrawajce do pracy na wiertarce, tokarce, frezarce, szlifierce i innych obrabiarkach, smary stałe i oleje jako materiały eksploatacyjne obrabiarek, maszyn, urzdze właciwych dla zawodu, narzdzia lusarskie do obróbki wykaczajcej powierzchnie: skrobaki, docieraki itp., ruby, nakrtki, podkładki, wkrty, nity, zawleczki według asortymentu handlowego; c. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów właciwych dla danego zawodu/pracowni/stanowiska dydaktycznego: stanowisko komputerowe wyposaone w komputer z oprogramowaniem do programowania obrabiarek CNC według PN, EN, monitor (8 stanowisk), drukarka, ploter, symulator do nauki programowania (opcja), tokarka sterowana numerycznie min. w 2 osiach, frezarka sterowana numerycznie min. w 3 osiach, centrum obróbcze (opcja), suwmiarka z dokładnoci 0,05mm, mikrometry w zakresie 0-100mm (4szt), rednicówka z czujnikiem zegarowym lub mikrometryczna, klucze płaskie komp.; d. wykaz rodków do udzielania pierwszej pomocy: 7

8 e. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz bezpieczestwa okulary ochronne, hak do usuwania wiórów, zmiotka, miotła i szufelka. 8
