STANDARD WYPOSAENIA DYDAKTYCZNEGO PRACOWNI KSZTAŁCENIA ZAWODOWEGO

Transkrypt

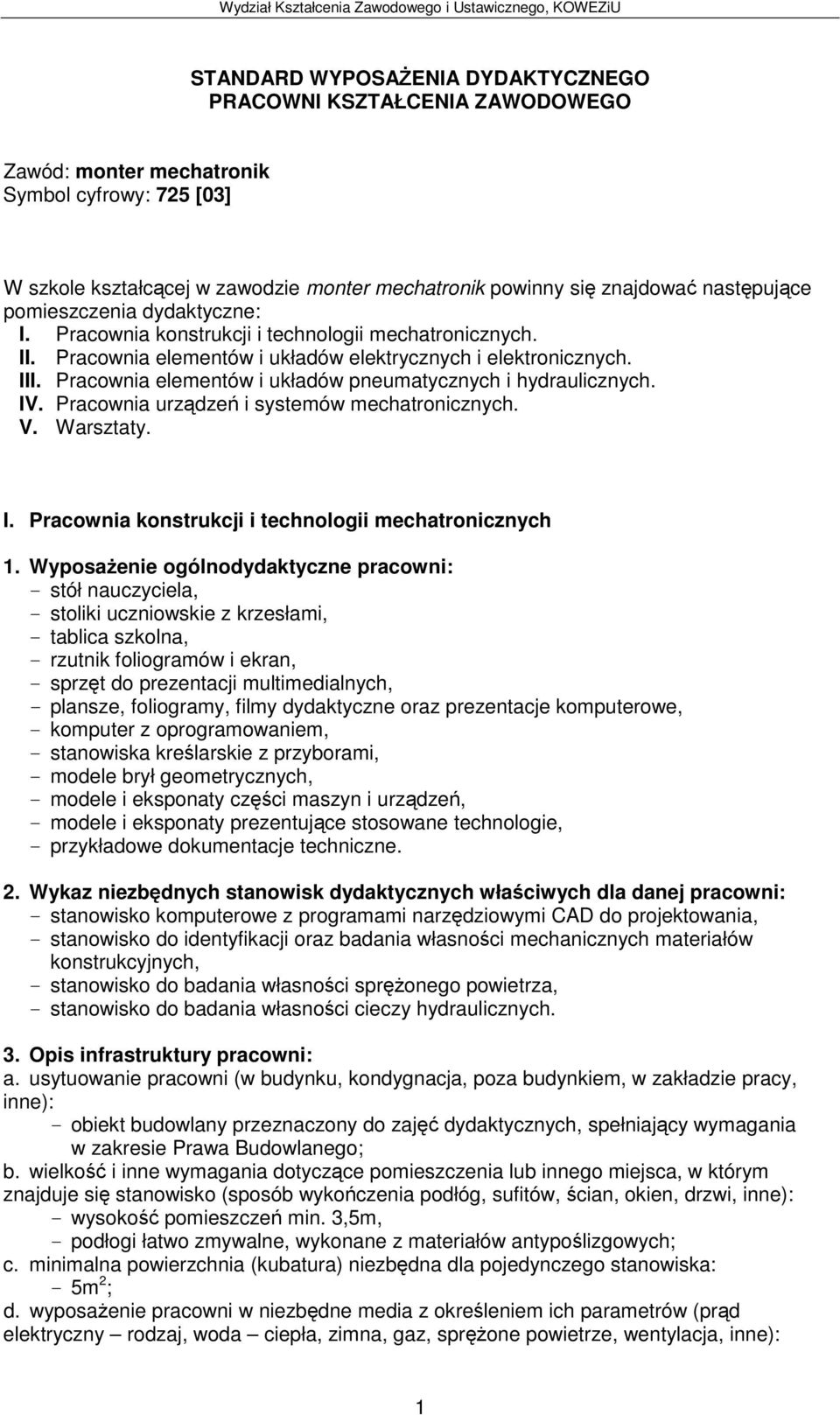

1 Wydział Kształcenia Zawodowego i Ustawicznego, KOWEZiU STANDARD WYPOSAENIA DYDAKTYCZNEGO PRACOWNI KSZTAŁCENIA ZAWODOWEGO Zawód: monter mechatronik Symbol cyfrowy: 725 [03] W szkole kształccej w zawodzie monter mechatronik powinny si znajdowa nastpujce pomieszczenia dydaktyczne: I. Pracownia konstrukcji i technologii mechatronicznych. II. Pracownia elementów i układów elektrycznych i elektronicznych. III. Pracownia elementów i układów pneumatycznych i hydraulicznych. IV. Pracownia urzdze i systemów mechatronicznych. V. Warsztaty. I. Pracownia konstrukcji i technologii mechatronicznych 1. Wyposaenie ogólnodydaktyczne pracowni: - stół nauczyciela, - stoliki uczniowskie z krzesłami, - tablica szkolna, - rzutnik foliogramów i ekran, - sprzt do prezentacji multimedialnych, - plansze, foliogramy, filmy dydaktyczne oraz prezentacje komputerowe, - komputer z oprogramowaniem, - stanowiska krelarskie z przyborami, - modele brył geometrycznych, - modele i eksponaty czci maszyn i urzdze, - modele i eksponaty prezentujce stosowane technologie, - przykładowe dokumentacje techniczne. 2. Wykaz niezbdnych stanowisk dydaktycznych właciwych dla danej pracowni: - stanowisko komputerowe z programami narzdziowymi CAD do projektowania, - stanowisko do identyfikacji oraz badania własnoci mechanicznych materiałów konstrukcyjnych, - stanowisko do badania własnoci spronego powietrza, - stanowisko do badania własnoci cieczy hydraulicznych. 3. Opis infrastruktury pracowni: a. usytuowanie pracowni (w budynku, kondygnacja, poza budynkiem, w zakładzie pracy, inne): - obiekt budowlany przeznaczony do zaj dydaktycznych, spełniajcy wymagania w zakresie Prawa Budowlanego; b. wielko i inne wymagania dotyczce pomieszczenia lub innego miejsca, w którym znajduje si stanowisko (sposób wykoczenia podłóg, sufitów, cian, okien, drzwi, inne): - wysoko pomieszcze min. 3,5m, - podłogi łatwo zmywalne, wykonane z materiałów antypolizgowych; c. minimalna powierzchnia (kubatura) niezbdna dla pojedynczego stanowiska: - 5m 2 ; d. wyposaenie pracowni w niezbdne media z okreleniem ich parametrów (prd elektryczny rodzaj, woda ciepła, zimna, gaz, sprone powietrze, wentylacja, inne): 1

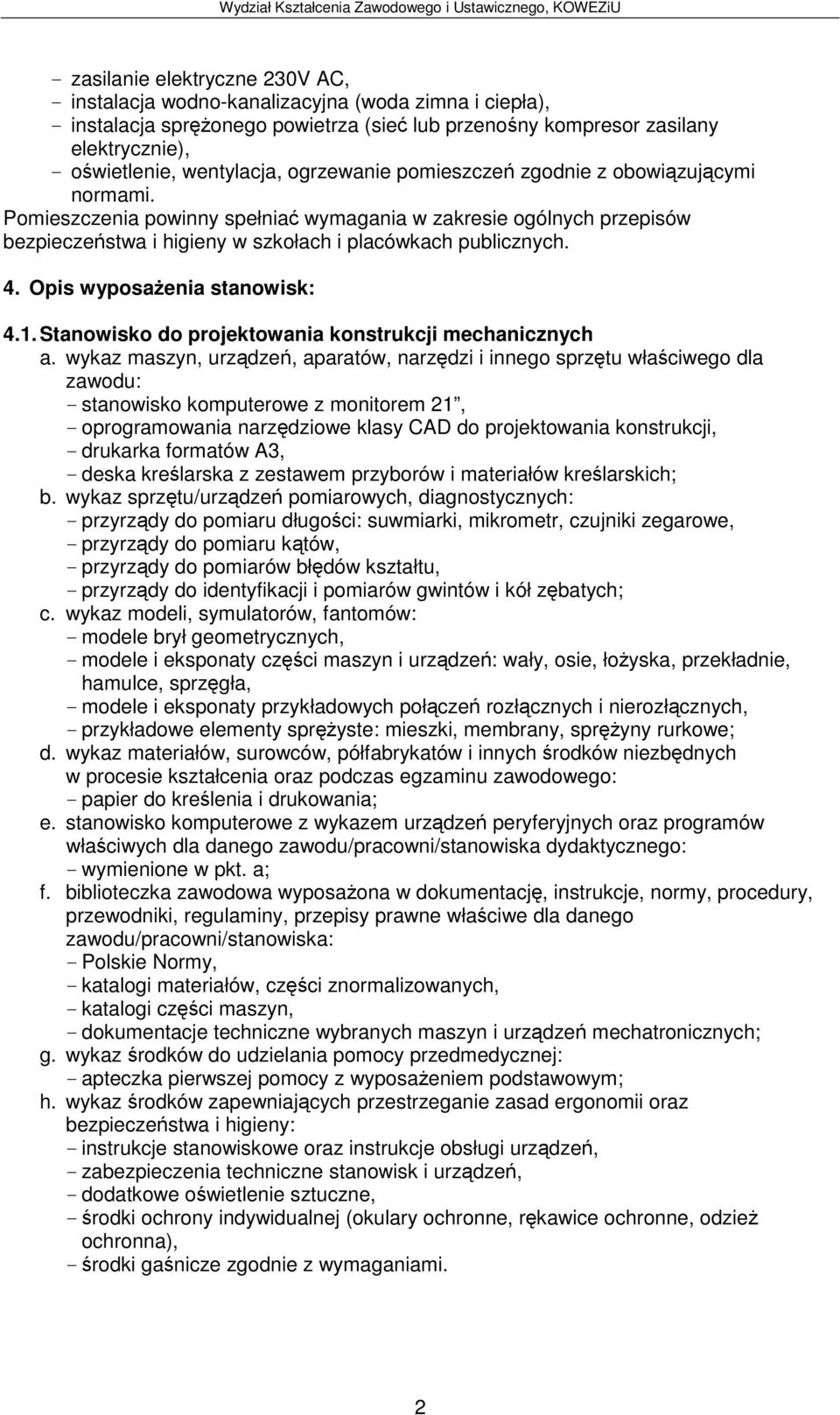

2 - zasilanie elektryczne 230V AC, - instalacja wodno-kanalizacyjna (woda zimna i ciepła), - instalacja spronego powietrza (sie lub przenony kompresor zasilany elektrycznie), - owietlenie, wentylacja, ogrzewanie pomieszcze zgodnie z obowizujcymi normami. Pomieszczenia powinny spełnia wymagania w zakresie ogólnych przepisów bezpieczestwa i higieny w szkołach i placówkach publicznych. 4. Opis wyposaenia stanowisk: 4.1. Stanowisko do projektowania konstrukcji mechanicznych - stanowisko komputerowe z monitorem 21, - oprogramowania narzdziowe klasy CAD do projektowania konstrukcji, - drukarka formatów A3, - deska krelarska z zestawem przyborów i materiałów krelarskich; - przyrzdy do pomiaru długoci: suwmiarki, mikrometr, czujniki zegarowe, - przyrzdy do pomiaru któw, - przyrzdy do pomiarów błdów kształtu, - przyrzdy do identyfikacji i pomiarów gwintów i kółzbatych; - modele bryłgeometrycznych, - modele i eksponaty czci maszyn i urzdze: wały, osie, łoyska, przekładnie, hamulce, sprzgła, - modele i eksponaty przykładowych połcze rozłcznych i nierozłcznych, - przykładowe elementy spryste: mieszki, membrany, spryny rurkowe; - papier do krelenia i drukowania; - wymienione w pkt. a; - katalogi materiałów, czci znormalizowanych, - katalogi czci maszyn, - dokumentacje techniczne wybranych maszyn i urzdze mechatronicznych; - zabezpieczenia techniczne stanowisk i urzdze, - rodki ochrony indywidualnej (okulary ochronne, rkawice ochronne, odzie ochronna), 2

3 4.2. Stanowisko do identyfikacji oraz badania własnoci mechanicznych materiałów konstrukcyjnych - stółlusarski, - narzdzia do obróbki rcznej, - wiertarka stołowa, - dmuchawa pistoletowa na gorce powietrze; - urzdzenie pomiarowe do wyznaczania twardoci materiałów, - urzdzenie pomiarowe do wyznaczania wytrzymałoci na zerwanie, - przyrzd do pomiarów chropowatoci, - przyrzdy do pomiarów błdów kształtu, - suwmiarki, mikrometry, - lupa, - mikroskop o powikszeniu około x80; - próbki materiałów konstrukcyjnych, - modele i eksponaty czci maszyn i urzdze, - modele i eksponaty przykładowych połcze rozłcznych i nierozłcznych; - próbki materiałów do bada, - próbki klejów konstrukcyjnych, - próbki substancji rcych (kwasów i zasad), - próbki rozpuszczalników organicznych; - oprogramowanie do opracowywania wyników pomiarów, - drukarka; - katalogi materiałów; - zabezpieczenia techniczne stanowisk i urzdze, - rodki ochrony indywidualnej (okulary ochronne, rkawice ochronne, odzie ochronna), - rodki ganicze zgodnie z wymaganiami, - pojemniki na odpady i zuyte substancje chemiczne Stanowisko do badania własnoci spronego powietrza - urzdzenie do pomiaru przepływu, - urzdzenie do pomiaru cinienia, - urzdzenie do pomiaru wilgotnoci, - urzdzenie do badania ciliwoci powietrza; 3

4 - mierniki cinienia powietrza, - mierniki przepływu powietrza, - wilgotnociomierze, - zmienna objto, kalibrowane obciniki; - plansze z przemianami powietrza; - przewody pneumatyczne; - oprogramowanie do opracowywania wyników pomiarów, - drukarka; - katalogi; - zabezpieczenia techniczne stanowisk i urzdze, - rodki ochrony indywidualnej (okulary ochronne, rkawice ochronne, odzie ochronna), 4.4. Stanowisko do badania własnoci cieczy hydraulicznych - urzdzenie do pomiaru przepływu, - urzdzenie do pomiaru cinienia; - mierniki cinienia cieczy, - mierniki przepływu cieczy; - plansze pogldowe; - oleje hydrauliczne; - oprogramowanie do opracowywania wyników pomiarów, - drukarka; - katalogi; 4

5 - zabezpieczenia techniczne stanowisk i urzdze, - rodki ochrony indywidualnej (okulary ochronne, rkawice ochronne, odzie ochronna), - rodki ganicze zgodnie z wymaganiami, - pojemniki na zuyte płyny hydrauliczne. II. Pracownia elementów i układów elektrycznych i elektronicznych 1. Wyposaenie ogólnodydaktyczne pracowni: - stółnauczyciela, - stoliki uczniowskie z krzesłami, - tablica szkolna, - rzutnik foliogramów i ekran, - sprzt do prezentacji multimedialnych, - plansze, foliogramy, filmy dydaktyczne oraz prezentacje komputerowe, - komputer z oprogramowaniem, - przykładowe eksponaty układów elementów elektrycznych i elektronicznych, - przykładowe dokumentacje techniczne. 2. Wykaz niezbdnych stanowisk dydaktycznych właciwych dla danej pracowni: - stanowiska badawcze układów elektrycznych i elektronicznych. 3. Opis infrastruktury pracowni: a. usytuowanie pracowni (w budynku, kondygnacja, poza budynkiem, w zakładzie pracy, inne): - obiekt budowlany przeznaczony do zaj dydaktycznych, spełniajcy wymagania w zakresie Prawa Budowlanego; b. wielko i inne wymagania dotyczce pomieszczenia lub innego miejsca, w którym znajduje si stanowisko (sposób wykoczenia podłóg, sufitów, cian, okien, drzwi, inne): - wysoko pomieszcze min. 3,5m, - podłogi łatwo zmywalne, wykonane z materiałów antypolizgowych; c. minimalna powierzchnia (kubatura) niezbdna dla pojedynczego stanowiska: - 5m 2 ; d. wyposaenie pracowni w niezbdne media z okreleniem ich parametrów (prd elektryczny rodzaj, woda ciepła, zimna, gaz, sprone powietrze, wentylacja, inne): - zasilanie elektryczne 230V AC, - owietlenie, wentylacja, ogrzewanie pomieszcze zgodnie z obowizujcymi normami. Pomieszczenia powinny spełnia wymagania w zakresie ogólnych przepisów bezpieczestwa i higieny w szkołach i placówkach publicznych. 4. Opis wyposaenia stanowisk: 4.1. Stanowisko badawcze układów elektrycznych i elektronicznych - sprzt lutowniczy, - narzdzia monterskie podstawowe i specjalistyczne, - dmuchawa pistoletowa na gorce powietrze, 5

6 - lupa z owietlaczem, - zestawy elementów elektrycznych i elektronicznych, - silniki elektryczne: prdu stałego, zmiennego, krokowe, - elementy piezoelektryczne, termobimetalowe, magnetostrykcyjne; - zasilacze, - generatory, - multimetry wielofunkcyjne, - oscyloskopy, - aparatura zabezpieczajca i sygnalizacyjna; - stanowiskowe zestawy prezentacji funkcjonowania podstawowych układów elektrycznych i elektronicznych, - modele silników elektrycznych; - cyna lutownicza, - kalafonia, - spirytus skaony; - oprogramowania narzdziowe projektowania układów elektrycznych i elektronicznych, - oprogramowanie do opracowywania wyników pomiarów, - drukarka; - katalogi elementów elektrycznych i elektronicznych, - przykładowe dokumentacje urzdze elektrycznych i elektronicznych; III. Pracownia elementów i układów pneumatycznych i hydraulicznych 1. Wyposaenie ogólnodydaktyczne pracowni: - stółnauczyciela, - stoliki uczniowskie z krzesłami, - tablica szkolna, - rzutnik foliogramów i ekran, - sprzt do prezentacji multimedialnych, - plansze, foliogramy, filmy dydaktyczne oraz prezentacje komputerowe, - komputer z oprogramowaniem, - przykładowe eksponaty elementów pneumatycznych i hydraulicznych, - przykładowe dokumentacje techniczne. 6

7 2. Wykaz niezbdnych stanowisk dydaktycznych właciwych dla danej pracowni: - stanowiska projektowania i konstruowania układów pneumatycznych, - stanowiska projektowania i konstruowania układów hydraulicznych. 3. Opis infrastruktury pracowni: a. usytuowanie pracowni (w budynku, kondygnacja, poza budynkiem, w zakładzie pracy, inne): - obiekt budowlany przeznaczony do zaj dydaktycznych, spełniajcy wymagania w zakresie Prawa Budowlanego; b. wielko i inne wymagania dotyczce pomieszczenia lub innego miejsca, w którym znajduje si stanowisko (sposób wykoczenia podłóg, sufitów, cian, okien, drzwi, inne): - wysoko pomieszcze min. 3,5m, - podłogi łatwo zmywalne, wykonane z materiałów antypolizgowych; c. minimalna powierzchnia (kubatura) niezbdna dla pojedynczego stanowiska: - 5m 2 ; d. wyposaenie pracowni w niezbdne media z okreleniem ich parametrów (prd elektryczny rodzaj, woda ciepła, zimna, gaz, sprone powietrze, wentylacja, inne): - zasilanie elektryczne 230V AC, - instalacja spronego powietrza (sie lub przenony kompresor zasilany elektrycznie), - stacja olejowa, - instalacja wodno-kanalizacyjna (woda zimna i ciepła), - owietlenie, wentylacja, ogrzewanie pomieszcze zgodnie z obowizujcymi normami. Pomieszczenia powinny spełnia wymagania w zakresie ogólnych przepisów bezpieczestwa i higieny w szkołach i placówkach publicznych. 4. Opis wyposaenia stanowisk: 4.1. Stanowisko projektowania i konstruowania układów pneumatycznych - elementy pneumatyczne i elektropneumatyczne: zawory, siłowniki, silniki, - złczki i przyłcza; - mierniki cinienia, - mierniki przepływu, - czujniki połoenia: magnetyczne, optyczne, indukcyjne, pojemnociowe; c. wykaz modeli, symulatorów, fantomów - stanowiskowe zestawy prezentacji funkcjonowania podstawowych układów pneumatycznych i elektropneumatycznych; - przewody pneumatyczne, - przewody elektryczne; - oprogramowanie do projektowania układów pneumatycznych oraz prezentacji ich funkcjonowania, - oprogramowanie do opracowywania wyników pomiarów, - drukarka; 7

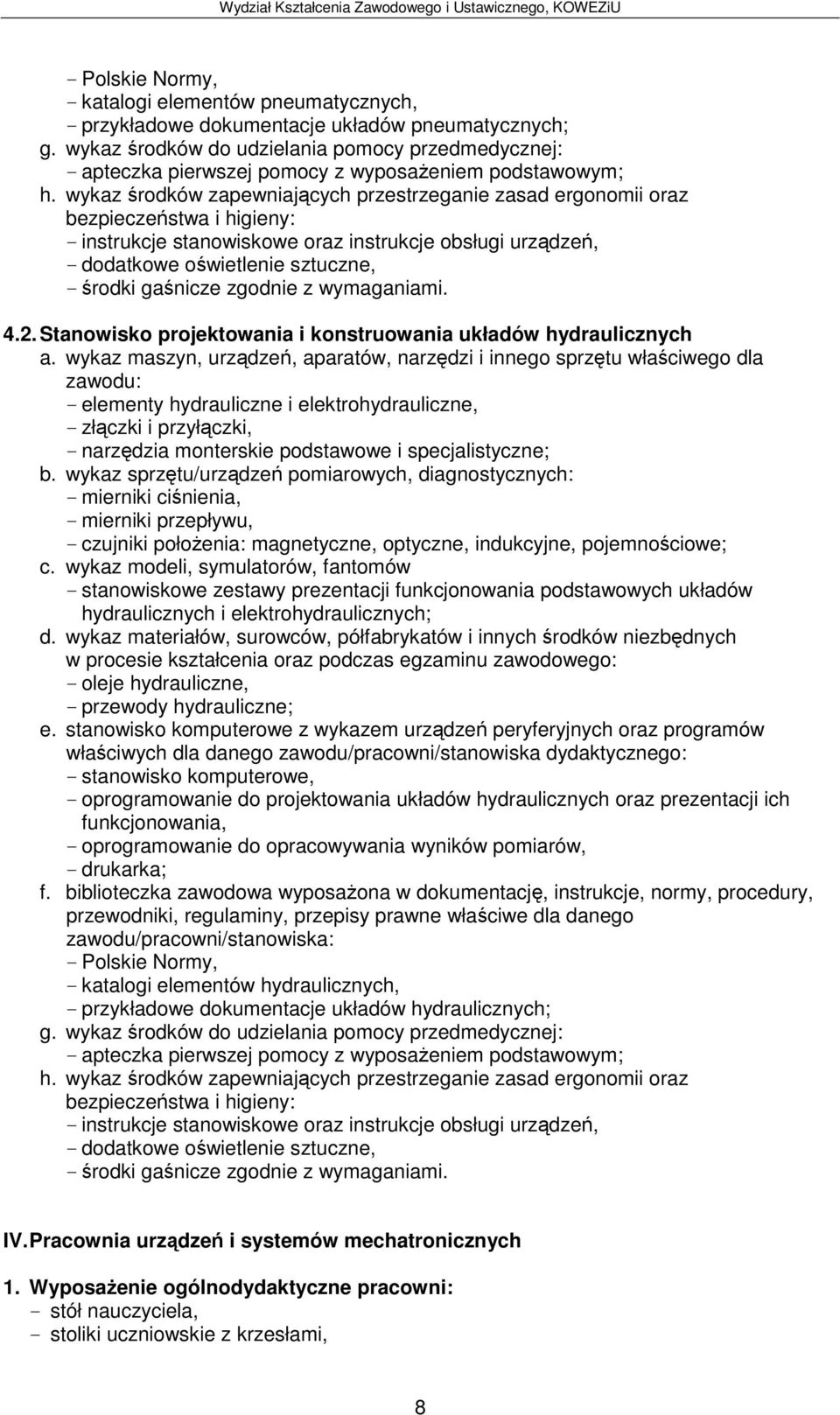

8 - katalogi elementów pneumatycznych, - przykładowe dokumentacje układów pneumatycznych; 4.2. Stanowisko projektowania i konstruowania układów hydraulicznych - elementy hydrauliczne i elektrohydrauliczne, - złczki i przyłczki, - narzdzia monterskie podstawowe i specjalistyczne; - mierniki cinienia, - mierniki przepływu, - czujniki połoenia: magnetyczne, optyczne, indukcyjne, pojemnociowe; c. wykaz modeli, symulatorów, fantomów - stanowiskowe zestawy prezentacji funkcjonowania podstawowych układów hydraulicznych i elektrohydraulicznych; - oleje hydrauliczne, - przewody hydrauliczne; - oprogramowanie do projektowania układów hydraulicznych oraz prezentacji ich funkcjonowania, - oprogramowanie do opracowywania wyników pomiarów, - drukarka; - katalogi elementów hydraulicznych, - przykładowe dokumentacje układów hydraulicznych; IV. Pracownia urzdze i systemów mechatronicznych 1. Wyposaenie ogólnodydaktyczne pracowni: - stółnauczyciela, - stoliki uczniowskie z krzesłami, 8

9 - tablica szkolna, - rzutnik foliogramów i ekran, - sprzt do prezentacji multimedialnych, - plansze, foliogramy, filmy dydaktyczne oraz prezentacje komputerowe, - komputer z oprogramowaniem, - przykładowe dokumentacje techniczne. 2. Wykaz niezbdnych stanowisk dydaktycznych właciwych dla danej pracowni: - stanowisko projektowania i konstruowania urzdze i systemów mechatronicznych, - stanowisko uruchamiania i obsługi urzdze i systemów mechatronicznych. 3. Opis infrastruktury pracowni: a. usytuowanie pracowni (w budynku, kondygnacja, poza budynkiem, w zakładzie pracy, inne): - obiekt budowlany przeznaczony do zaj dydaktycznych, spełniajcy wymagania w zakresie Prawa Budowlanego; b. wielko i inne wymagania dotyczce pomieszczenia lub innego miejsca, w którym znajduje si stanowisko (sposób wykoczenia podłóg, sufitów, cian, okien, drzwi, inne): - wysoko pomieszcze min. 3,5m, - podłogi łatwo zmywalne, wykonane z materiałów antypolizgowych; c. minimalna powierzchnia (kubatura) niezbdna dla pojedynczego stanowiska: - 5m 2 ; d. wyposaenie pracowni w niezbdne media z okreleniem ich parametrów (prd elektryczny rodzaj, woda ciepła, zimna, gaz, sprone powietrze, wentylacja, inne): - zasilanie elektryczne 230V AC, - instalacja spronego powietrza (sie lub przenony kompresor zasilany elektrycznie), - stacja olejowa, - instalacja wodno-kanalizacyjna (woda zimna i ciepła), - owietlenie, wentylacja, ogrzewanie pomieszcze zgodnie z obowizujcymi normami. Pomieszczenia powinny spełnia wymagania w zakresie ogólnych przepisów bezpieczestwa i higieny w szkołach i placówkach publicznych. 4. Opis wyposaenia stanowisk: 4.1. Stanowisko projektowania i konstruowania urzdze i systemów mechatronicznych - stółmontaowy, - imadło lusarskie, - uchwyty i chwytaki, - narzdzia do obróbki rcznej metali (piłki ramowe, pilniki, narzdzia do gwintowania, wiertła), - elektronarzdzia, - zestawy narzdzi monterskich podstawowych i specjalistycznych, - sprzt lutowniczy, - dmuchawa pistoletowa, - silniki elektryczne prdu: zmiennego, stałego, silniki krokowe, - regulatory, - sterowniki programowalne PLC z programatorami, - czujniki: cinienia, przepływu, temperatury, poziomu, połoenia, - przetworniki, - podzespoły elektryczne i elektroniczne, 9

10 - elementy złczne elektryczne, - elementy pneumatyczne i hydrauliczne, - elementy złczne pneumatyczne i hydrauliczne; - przyrzdy do pomiaru długoci, suwmiarki, mikrometry, czujniki zegarowe, - przyrzdy do pomiaru któw, - przyrzdy do identyfikacji i pomiarów gwintów i kółzbatych, - przyrzdy do kontroli powierzchni, - czujniki, - zasilacze, - multimetry wielofunkcyjne; - przykładowe eksponaty urzdze mechatronicznych (modele pełne, przekroje); - elementy złczne mechaniczne, - przewody elektryczne, - elementy łczeniowe elektryczne, - przewody pneumatyczne i hydrauliczne, - kleje konstrukcyjne, - płyny i smary stosowane w eksploatacji maszyn i urzdze mechatronicznych, - waciki, ciereczki; - oprogramowanie do opracowywania ogólnych projektów systemów mechatronicznych, - oprogramowania do opracowywania programów sterowników PLC i wizualizacji procesów, - drukarka; - Polskie Normy; 4.2. Stanowisko uruchamiania i obsługi urzdze i systemów mechatronicznych - stółmontaowy, - imadło lusarskie, - uchwyty i chwytaki, - narzdzia do obróbki rcznej metali (pilniki, narzdzia do gwintowania, wiertła), - elektronarzdzia, - zestawy narzdzi monterskich podstawowych i specjalistycznych, - sprzt lutowniczy, - dmuchawa pistoletowa na gorce powietrze, - silniki elektryczne prdu: zmiennego, stałego, silniki krokowe, - regulatory, 10

11 - sterowniki, - przetworniki, - podzespoły elektryczne i elektroniczne, - elementy złczne elektryczne, - elementy pneumatyczne i hydrauliczne, - elementy złczne pneumatyczne i hydrauliczne; - przyrzdy do pomiaru długoci: suwmiarki, mikrometry, czujniki zegarowe, - przyrzdy do pomiaru któw, - przyrzdy do pomiarów błdów kształtu, - przyrzdy do identyfikacji i pomiarów gwintów i kółzbatych, - przyrzdy do kontroli powierzchni, - czujniki pomiarowe: cinienia, przepływu, temperatury, poziomu, połoenia, wilgotnoci, - zasilacze, - multimetry wielofunkcyjne, - testery i specjalistyczny sprzt diagnostyczny, - oscyloskopy; c. wykaz modeli, symulatorów, fantomów - wybrane urzdzenia mechatroniczne do prezentacji w normalnych warunkach eksploatacji (np. sprzt AGD, sprzt audiowizualny, elektronarzdzia), - stanowiska symulacji usterek i awarii maszyn i urzdze mechatronicznych, - przykładowe eksponaty urzdze mechatronicznych (modele pełne, przekroje); - elementy złczne mechaniczne, - przewody elektryczne, - elementy łczeniowe elektryczne, - tamy elektroizolacyjne, - przewody pneumatyczne i hydrauliczne, - kleje konstrukcyjne, - płyny i smary stosowane w eksploatacji maszyn i urzdze mechatronicznych, - waciki, ciereczki; - oprogramowanie do opracowywania ogólnych projektów systemów mechatronicznych, - oprogramowania do opracowywania programów sterowników PLC i wizualizacji procesów, - drukarka; - katalogi materiałów, czci znormalizowanych, - katalogi czci maszyn, - dokumentacje techniczne maszyn i urzdze mechatronicznych; 11

12 V. Warsztaty Organizacja warsztatów odpowiada ogólnej strukturze standardu wyposaenia dydaktycznego dla pracowni przedmiotowych. Poniewa w załoeniu, zajcia w ramach warsztatów maj spełnia rol praktycznej nauki zawodu, zaleca si realizacj moliwie duej liczby zaj w zakładach pracy, w warunkach rzeczywistych. 1. Wyposaenie ogólnodydaktyczne warsztatów: - stółnauczyciela, - stoliki uczniowskie z krzesłami, - tablica szkolna, - rzutnik foliogramów i ekran, - sprzt do prezentacji multimedialnych, - plansze, foliogramy, filmy dydaktyczne oraz prezentacje komputerowe, - komputer z oprogramowaniem, - przykładowe dokumentacje techniczne. 2. Wykaz niezbdnych stanowisk dydaktycznych właciwych dla warsztatów: - stanowisko obróbki rcznej i maszynowej, - stanowisko z obrabiark sterowan numerycznie, - stanowisko montau mechanicznego, - stanowisko montau układów elektrycznych i elektronicznych, - stanowisko montau układów pneumatycznych, - stanowisko montau układów hydraulicznych, - stanowisko kontrolno-pomiarowe, - stanowisko uruchomienia urzdze mechatronicznych. 3. Opis infrastruktury warsztatów: a. usytuowanie (w budynku, kondygnacja, poza budynkiem, w zakładzie pracy, inne): - obiekt budowlany spełniajcy wymagania w zakresie Prawa Budowlanego, - w przypadku prowadzenia zaj w zakładzie pracy: wydzielone strefy pomieszcze lub hal produkcyjnych przeznaczone na stanowiska dydaktyczne oraz szatnia i pomieszczenia sanitarne dla uczniów; b. wielko i inne wymagania dotyczce pomieszczenia lub innego miejsca, w którym znajduje si stanowisko (sposób wykoczenia podłóg, sufitów, cian, okien, drzwi, inne): - wysoko pomieszcze min. 3,5m, - podłogi antypolizgowe; c. minimalna powierzchnia (kubatura) niezbdna dla pojedynczego stanowiska: - 5m 2 ; d. wyposaenie stanowisk w niezbdne media z okreleniem ich parametrów (prd elektryczny rodzaj, woda ciepła, zimna, gaz, sprone powietrze, wentylacja, inne): - zasilanie elektryczne 380V AC oraz 230V AC, - instalacja spronego powietrza (sie lub przenony kompresor zasilany elektrycznie), - stacja olejowa, - instalacja wodno-kanalizacyjna (woda zimna i ciepła), - owietlenie, wentylacja, ogrzewanie pomieszcze zgodnie z obowizujcymi normami. Pomieszczenia powinny spełnia wymagania w zakresie ogólnych przepisów bezpieczestwa i higieny w szkołach i placówkach publicznych. 12

13 4. Opis wyposaenia stanowisk: 4.1. Stanowisko obróbki rcznej i maszynowej - stółmontaowy, - imadło lusarskie, - uchwyty i chwytaki, - narzdzia do obróbki rcznej metali (piłki ramowe, pilniki, noyce, gitarka, narzdzia do gwintowania, wiertła, frezy), - wiertarka stołowa, - tokarka konwencjonalna, - frezarka konwencjonalna, - oprzyrzdowanie obrabiarek; - przyrzdy do pomiaru długoci, suwmiarki, mikrometry, czujniki zegarowe, - przyrzdy do pomiaru któw, - przyrzdy do pomiarów błdów kształtu, - przyrzdy do identyfikacji i pomiarów gwintów, - przyrzdy do kontroli powierzchni; - próbki rónie obrobionych materiałów konstrukcyjnych, - zestawy tworzyw sztucznych, - zestawy materiałów ceramicznych, - przykładowe modele i eksponaty czci maszyn; - próbki materiałów, - płyny i smary stosowane w eksploatacji maszyn i urzdze mechatronicznych, - ciereczki; - nie jest wymagane; - katalogi materiałów, czci znormalizowanych, - katalogi czci maszyn; 4.2. Stanowisko obróbki z obrabiark sterowan numerycznie - tokarka sterowana numerycznie, - frezarka sterowana numerycznie, - oprzyrzdowanie obrabiarek, - noyce automatyczne, - stółmontaowy, 13

14 - imadło lusarskie, - uchwyty i chwytaki; - przyrzdy do pomiaru długoci: suwmiarki, mikrometry, czujniki zegarowe, - przyrzdy do pomiaru któw, - przyrzdy do pomiarów błdów kształtu, - przyrzdy do identyfikacji i pomiarów gwintów, - przyrzdy do kontroli powierzchni; - modele i eksponaty czci maszyn i urzdze; - próbki materiałów konstrukcyjnych, - płyny i smary stosowane w eksploatacji maszyn i urzdze mechatronicznych, - ciereczki; - nie jest wymagane; - katalogi materiałów, czci znormalizowanych, - katalogi czci maszyn, 4.3. Stanowisko montau mechanicznego - stółmontaowy, - imadło lusarskie, - uchwyty i chwytaki, - elektronarzdzia, - zestawy narzdzi monterskich podstawowych i specjalistycznych; - przyrzdy do pomiaru długoci: suwmiarki, mikrometry, czujniki zegarowe, - przyrzdy do pomiaru któw, - przyrzdy do identyfikacji i pomiarów gwintów i kółzbatych, - przyrzdy do kontroli powierzchni; - modele i eksponaty czci maszyn i urzdze; - próbki materiałów konstrukcyjnych, - kleje konstrukcyjne, - płyny i smary stosowane w eksploatacji maszyn i urzdze mechatronicznych, - ciereczki; 14

15 - nie jest wymagane; - katalogi materiałów, czci znormalizowanych, - katalogi czci maszyn; 4.4. Stanowisko montau układów elektrycznych i elektronicznych - stółmontaowy, - elektronarzdzia, - zestawy specjalistycznych i podstawowych narzdzi monterskich, - sprzt lutowniczy, - dmuchawa pistoletowa, - podzespoły elektryczne i elektroniczne, - elementy złczne elektryczne; - generatory, - zasilacze, - multimetry wielofunkcyjne; - oscyloskopy, - aparatura zabezpieczajca i sygnalizacyjna; c. wykaz modeli, symulatorów, fantomów - przykładowe zestawy prezentacji funkcjonowania podstawowych układów elektrycznych i elektronicznych; - cyna lutownicza, - kalafonia, - spirytus skaony, - ciereczki; - nie jest wymagane; - katalogi elementów elektrycznych i elektronicznych, - przykładowe dokumentacje urzdze elektrycznych i elektronicznych; 15

16 4.5. Stanowisko montau układów pneumatycznych - elementy pneumatyczne i elektropneumatyczne: zawory, siłowniki silniki, - złczki i przyłcza, - podstawowe i specjalistyczne narzdzia monterskie; - mierniki cinienia, - mierniki przepływu, - czujniki połoenia: magnetyczne, optyczne, indukcyjne, pojemnociowe; - stanowiskowe zestawy prezentacji funkcjonowania podstawowych elementów pneumatycznych i elektropneumatycznych, - stanowiskowe zestawy prezentacji funkcjonowania podstawowych układów pneumatycznych i elektropneumatycznych; - przewody pneumatyczne, - przewody elektryczne; - nie jest wymagane; - katalogi elementów pneumatycznych, - przykładowe dokumentacje układów pneumatycznych; 4.6. Stanowisko montau układów hydraulicznych - elementy hydrauliczne i elektrohydrauliczne, - złczki i przyłczki, - podstawowe i specjalistyczne narzdzia monterskie; - mierniki cinienia, - mierniki przepływu, - czujniki połoenia: magnetyczne, optyczne, indukcyjne, pojemnociowe; - stanowiskowe zestawy prezentacji funkcjonowania podstawowych elementów hydraulicznych i elektrohydraulicznych, - stanowiskowe zestawy prezentacji funkcjonowania podstawowych układów hydraulicznych i elektrohydraulicznych; 16

17 - oleje hydrauliczne, - przewody hydrauliczne - przewody elektryczne; - nie jest wymagane; - katalogi elementów hydraulicznych, - przykładowe dokumentacje układów hydraulicznych; 4.7. Stanowisko kontrolno-pomiarowe - stółmontaowy, - uchwyty i chwytaki, - zestawy narzdzi monterskich, - sprzt lutowniczy, - przetworniki, - podzespoły elektryczne i elektroniczne; - przyrzdy do pomiaru długoci: suwmiarki, mikrometry, czujniki zegarowe, - przyrzdy do pomiaru któw, - przyrzdy do identyfikacji i pomiarów gwintów, - przyrzdy do kontroli powierzchni - czujniki pomiarowe: cinienia, przepływu, temperatury, poziomu, połoenia, wilgotnoci, - zasilacze, - multimetry wielofunkcyjne, - testery i specjalistyczny sprzt diagnostyczny, - oscyloskopy; - stanowiska symulacji usterek i awarii maszyn i urzdze mechatronicznych, - przykładowe eksponaty urzdze pomiarowych (modele pełne, przekroje); - elementy złczne mechaniczne, - przewody elektryczne, - elementy złczne pneumatyczne i hydrauliczne, - elementy łczeniowe elektryczne, - tamy elektroizolacyjne, - przewody pneumatyczne i hydrauliczne, - kleje konstrukcyjne, - płyny i smary stosowane w eksploatacji maszyn i urzdze mechatronicznych, - waciki, ciereczki; 17

18 - oprogramowanie do opracowywania wyników pomiarów, - wybrane oprogramowania diagnostyczne; - katalogi materiałów, czci znormalizowanych, - katalogi czci maszyn, - dokumentacje techniczne maszyn i urzdze mechatronicznych; 4.8. Stanowisko uruchamiania urzdze mechatronicznych - stółmontaowy, - imadło lusarskie, - uchwyty i chwytaki, - narzdzia do obróbki rcznej metali (pilniki, narzdzia do gwintowania, wiertła), - elektronarzdzia, - zestawy narzdzi monterskich, - sprzt lutowniczy, - dmuchawa pistoletowa na gorce powietrze, - silniki elektryczne prdu: zmiennego, stałego, silniki krokowe, - regulatory, - sterowniki programowalne PLC, - czujniki: cinienia, przepływu, temperatury, poziomu, połoenia, - przetworniki, - podzespoły elektryczne i elektroniczne, - elementy złczne elektryczne, - elementy pneumatyczne i hydrauliczne, - elementy złczne pneumatyczne i hydrauliczne; - przyrzdy do pomiaru długoci: suwmiarki, mikrometry, czujniki zegarowe, - przyrzdy do pomiaru któw, - przyrzdy do identyfikacji i pomiarów gwintów, - przyrzdy do kontroli powierzchni - czujniki pomiarowe, - zasilacze, - multimetry wielofunkcyjne, - testery i specjalistyczny sprzt diagnostyczny, - oscyloskopy; - wybrane urzdzenia mechatroniczne do prezentacji w normalnych warunkach eksploatacji (np. sprzt AGD, sprzt audiowizualny, elektronarzdzia), - stanowiska symulacji usterek i awarii maszyn i urzdze mechatronicznych, - przykładowe eksponaty urzdze mechatronicznych (modele pełne, przekroje); 18

19 - elementy złczne mechaniczne, - przewody elektryczne, - elementy łczeniowe elektryczne, - tamy elektroizolacyjne, - przewody pneumatyczne i hydrauliczne, - kleje konstrukcyjne, - płyny i smary stosowane w eksploatacji maszyn i urzdze mechatronicznych, - waciki, ciereczki; - oprogramowania do programowania sterowników, - oprogramowanie do opracowywania wyników pomiarów, - wybrane oprogramowania diagnostyczne; - katalogi materiałów, czci znormalizowanych, - katalogi czci maszyn, - dokumentacje techniczne maszyn i urzdze mechatronicznych; 19
