STANDARD WYPOSAZENIA DYDAKTYCZNEGO PRACOWNI KSZTAŁCENIA ZAWODOWEGO

Transkrypt

1 Wydział Kształcenia Zawodowego i Ustawicznego, KOWEZiU STANDARD WYPOSAZENIA DYDAKTYCZNEGO PRACOWNI KSZTAŁCENIA ZAWODOWEGO Zawód: mechanik maszyn i urzdze drogowych Symbol cyfrowy: 833 [01] 1. Wyposaenie ogólnodydaktyczne pracowni: - stoliki uczniowskie wraz z krzesłami, - stół nauczyciela, - tablica szkolna, - rzutnik foliogramów, - foliogramy, plansze i przezrocza i schematy dotyczce poszczególnych omawianych działów, - telewizor, odtwarzacz video i CD, - komputer z urzdzeniami peryferyjnymi i z oprogramowaniem symulacyjnym, - filmy dydaktyczne z zakresu poszczególnych omawianych działów, - ogólnodostpna biblioteczka z literatur fachow i tematycznymi czasopismami, - prospekty i materiały informacyjne firm produkujcych maszyny i urzdzenia, - instrukcje obsługi rónych rodzajów maszyn i urzdze, - gabloty z modelami i eksponatami poszczególnych rodzajów maszyn do robot drogowych i mostowych, - gabloty z modelami i przekrojami czci maszyn i urzdze, - gabloty z próbkami materiałów stosowanych w budownictwie. 2. Wykaz niezbdnych stanowisk dydaktycznych właciwych dla danej pracowni: - stanowisko do wykonywania obróbki rcznej materiałów, - stanowisko do wykonywania obróbki plastycznej materiałów, - stanowisko do wykonywania podstawowych elementów obróbki termicznej materiałów, - stanowisko do wykonywania pomiarów warsztatowych i liniowych, - stanowisko do wykonywania demontau, naprawy i montau podzespołów maszyn, - stanowisko do wykonywania i weryfikacji czci. 3. Opisy infrastruktury stanowisk: Poniszy opis dotyczy wszystkich stanowisk. a. usytuowanie stanowisk: - w budynku; b. wielko i inne wymagania dotyczce pomieszczenia lub innego miejsca, w którym znajduj si stanowiska: - jasne przestronne pomieszczenie o wys. min. 3 m, - owietlenie dzienne i owietlenie sztuczne, - owietlenie miejscowe przy stanowiskach do wykonywania wicze, - podłoga łatwa do utrzymania i zmywania, antypolizgowa, - ciany łatwe do zmywania (najlepiej glazura); c. minimalna powierzchnia niezbdna dla pojedynczego stanowiska: - jedno stanowisko winno mie ok. 2 m 2 (powierzchnia duego stołu); d. wyposaenie stanowisk w niezbdne media z okreleniem ich parametrów: - gniazda i obwody elektryczne o napiciu 230 V i 380 V, - instalacja elektryczna 24 V, - instalacja pneumatyczna, - instalacja wody zimnej i ciepłej 2 punkty odbioru, - ogrzewanie grzejniki wodne, - instalacja wentylacyjna nawiewno-wywiewna. grudzie

2 4. Opisy wyposaenia stanowisk: 4.1. Stanowisko do wykonywania obróbki rcznej materiałów - wycinaki, - noyce gilotynowe, noyce krkowe, - piłki rczne wybór brzeszczotów i opraw, - łopaty, kielnie, młotki rczne i pneumatyczne, - przecinaki, - prasa rubowa i dwigniowa, - szczypce uniwersalne, - imadełka, trzpienie, pilniki zgrubne i wykaczajce, - wiertarki elektryczne, - uchwyty samocentrujce pneumatyczne, gwintowniki, narzynki, - narzdzia do nitowania, - lutownice, - narzdzia i urzdzenia do spawania gazowego, - spawarka, - elektrody do spawania; - twardociomierz, - tensometry, penetrometr, ugiciomierz, - maszyny wytrzymałociowe, - poziomnica, - wgielnica, - aerometr, - waga do waenia składników, - wyskalowane pojemniki do składników płynnych, - termometr metalowy lub termistorowy o zakresie 250 lub 300, - sita laboratoryjne dla materiałów o rónej granulacji, - miernik uniwersalny, suwmiarki, mikrometry, manometry, czujniki, - sondy; c. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych - próbki kruszyw stosowanych w budownictwie, - próbki gruntów stabilizowanych, - próbki mas mineralno-bitumicznych, - próbki betonu i jego składników, - próbki wyrobów ze stali, próbki stopów elaza i metali nieelaznych, - próbki ywic syntetycznych, - próbki stabilizatorów mieszanek, - próbki spoiw mineralnych, - próbki tworzyw sztucznych stosowanych w budownictwie, - próbki materiałów pokrytych powłokami ochronnymi; d. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów - stanowisko komputerowe do opracowywania wyników właciwoci materiałów poddanych obróbce cieplnej i cieplno-chemicznej; grudzie

3 e. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, - katalogi poszczególnych typów wyrobów: hutniczych betonowych, asfaltowych, - receptury na wykonanie mas bitumicznych, - literatura z zakresu budowy i napraw dróg i mostów oraz technologii robót budowlanych, - katalogi norm materiałowych (PN i BN), - tabele zestawiajce cechy kruszyw, - tabele krzywych uziarnienia kruszyw; f. wykaz rodków do udzielania pomocy przedmedycznej: g. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz 4.2. Stanowisko do wykonywania obróbki plastycznej materiałów - wycinaki, - noyce gilotynowe, noyce krkowe, - piłki rczne wybór brzeszczotów i opraw, - łopaty, kielnie, młotki rczne i pneumatyczne, - przecinaki, - prasa rubowa i dwigniowa, - szczypce uniwersalne, - imadełka, trzpienie, pilniki zgrubne i wykaczajce, - wiertarki elektryczne, - uchwyty samocentrujce pneumatyczne, gwintowniki, narzynki, - narzdzia do nitowania, - lutownice, - narzdzia i urzdzenia do spawania gazowego, - spawarka, - elektrody do spawania; - twardociomierz, - tensometry, penetrometr, ugiciomierz, - maszyny wytrzymałociowe, - poziomnica, - wgielnica, - aerometr, - waga do waenia składników, - wyskalowane pojemniki do składników płynnych, - termometr metalowy lub termistorowy o zakresie 250 lub 300, - sita laboratoryjne dla materiałów o rónej granulacji, - miernik uniwersalny, suwmiarki, mikrometry, manometry, czujniki, grudzie

4 - sondy; c. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych - próbki kruszyw stosowanych w budownictwie, - próbki gruntów stabilizowanych, - próbki mas mineralno-bitumicznych, - próbki betonu i jego składników, - próbki wyrobów ze stali, próbki stopów elaza i metali nieelaznych, - próbki ywic syntetycznych, - próbki stabilizatorów mieszanek, - próbki spoiw mineralnych, - próbki tworzyw sztucznych stosowanych w budownictwie, - próbki materiałów pokrytych powłokami ochronnymi; d. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów - stanowisko komputerowe do opracowywania wyników właciwoci materiałów poddanych obróbce cieplnej i cieplno-chemicznej; e. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, - katalogi poszczególnych typów wyrobów: hutniczych betonowych, asfaltowych, - receptury na wykonanie mas bitumicznych, - literatura z zakresu budowy i napraw dróg i mostów oraz technologii robót budowlanych, - katalogi norm materiałowych (PN i BN), - tabele zestawiajce cechy kruszyw, - tabele krzywych uziarnienia kruszyw; f. wykaz rodków do udzielania pomocy przedmedycznej: g. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz 4.3. Stanowisko do wykonywania podstawowych elementów obróbki termicznej materiałów - wycinaki, - noyce gilotynowe, noyce krkowe, - piłki rczne - wybór brzeszczotów i opraw, - łopaty, kielnie, młotki rczne i pneumatyczne, - przecinaki, - prasa rubowa i dwigniowa, - szczypce uniwersalne, - imadełka, trzpienie, pilniki zgrubne i wykaczajce, - wiertarki elektryczne, - uchwyty samocentrujce pneumatyczne, gwintowniki, narzynki, grudzie

5 - narzdzia do nitowania, - lutownice, - narzdzia i urzdzenia do spawania gazowego, - spawarka, - elektrody do spawania; - twardociomierz, - tensometry, penetrometr, ugiciomierz, - maszyny wytrzymałociowe, - poziomnica, - wgielnica, - aerometr, - waga do waenia składników, - wyskalowane pojemniki do składników płynnych, - termometr metalowy lub termistorowy o zakresie 250 lub 300, - sita laboratoryjne dla materiałów o rónej granulacji, - miernik uniwersalny, suwmiarki, mikrometry, manometry, czujniki, - sondy; c. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych - próbki kruszyw stosowanych w budownictwie, - próbki gruntów stabilizowanych, - próbki mas mineralno-bitumicznych, - próbki betonu i jego składników, - próbki wyrobów ze stali, próbki stopów elaza i metali nieelaznych, - próbki ywic syntetycznych, - próbki stabilizatorów mieszanek, - próbki spoiw mineralnych, - próbki tworzyw sztucznych stosowanych w budownictwie, - próbki materiałów pokrytych powłokami ochronnymi; d. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, - katalogi poszczególnych typów wyrobów: hutniczych betonowych, asfaltowych, - receptury na wykonanie mas bitumicznych, - literatura z zakresu budowy i napraw dróg i mostów oraz technologii robót budowlanych, - katalogi norm materiałowych (PN i BN), - tabele zestawiajce cechy kruszyw, - tabele krzywych uziarnienia kruszyw; e. wykaz rodków do udzielania pomocy przedmedycznej: f. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz grudzie

6 4.4. Stanowisko do wykonywania pomiarów warsztatowych i liniowych - stojaki do demontau i montau podzespołów maszyn, - urzdzenie do mycia czci, - zestawy kluczy: płaskie, nasadowe, dynamometryczne, oczkowe, wkrtaki, - narzdzia lusarskie, - szczelinomierz, szczypce uniwersalne, prasa rubowa i dwigniowa, - wiertarki elektryczne, pneumatyczne, - przedłuacze wierteł, - uchwyty samocentrujce, - oprawki szybkomocujce, - prasa hydrauliczna, - tyczki miernicze, niwelatory, - kty niwelacyjne, wgielnice, - komplet szpilek pomiarowych; - twardociomierz, - tensometry, - penetrometr, - ugiciomierz, - maszyny wytrzymałociowe, - poziomnica, - wgielnica, - aerometr, - waga do waenia składników, - wyskalowane pojemniki do składników płynnych, - termometr metalowy lub termistorowy o zakresie 250 lub 300, - sita laboratoryjne dla materiałów o rónej granulacji, - miernik uniwersalny, suwmiarki, mikrometry, manometry, czujniki, - sondy; c. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych - paliwa, - oleje, smary, - płyny chłodzce, hamulcowe, - rodki myjce i umoliwiajce demonta i konserwacj elementów maszyn i podzespołów; d. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów - stanowisko komputerowe do opracowywania pomiarów do opracowywania wyników pomiarów geodezyjnych tyczenie łuków, graficzny obraz zaprojektowanej niwelety; e. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, - instrukcje obsługi sprztu geodezyjnego, - literatura fachowa z zakresu miernictwa, - katalogi norm, - zestawienia znaków geodezyjnych, grudzie

7 - mapy i plany z naniesionymi znakami geodezyjnymi, - tablice do tyczenia łuków, - wzorce dokumentacji pomiarowej; f. wykaz rodków do udzielania pomocy przedmedycznej: g. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz 4.5. Stanowisko do wykonywania demontau, naprawy i montau podzespołów maszyn - stojaki do demontau i montau podzespołów maszyn, - urzdzenie do mycia czci, - zestawy kluczy: płaskie, nasadowe, dynamometryczne, oczkowe, wkrtaki, - narzdzia lusarskie, - szczelinomierz, szczypce uniwersalne, prasa rubowa i dwigniowa, - wiertarki elektryczne, pneumatyczne, - przedłuacze wierteł, - uchwyty samocentrujce, - oprawki szybkomocujce, - prasa hydrauliczna; - miernik uniwersalny, - suwmiarki, - mikrometry, manometry, czujniki, - próbnik akumulatorów, - lampa stroboskopowa, - rednicówki czujnikowe, - manometry, woltomierz, omomierz, amperomierz, termometry; c. wykaz modeli, symulatorów, fantomów: - modele zespołów, podzespołów, czci maszyn, mechanizmów pompy tłokowe i rotacyjne, wirniki, mechanizmy tłokowo-korbowe, pompy wtryskowe i wtryskiwacze, ganiki, pompy olejowe i wodne silników spalinowych, siłowniki hydrauliczne i pneumatyczne, elementy sterowania i napdów, serwomechanizmy, - modele maszyn modele prezentujce poszczególne rodzaje maszyn i urzdze do robót drogowych i mostowych: koparek, ładowarek, maszyn do płaskiego odspajania gruntu, przygotowywania kruszyw, produkcji mas bitumicznych, robót palowych, stabilizacji i zagszczania gruntów, - plansze pogldowe prezentujce poszczególne maszyny, plansze, foliogramy; d. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych - paliwa, grudzie

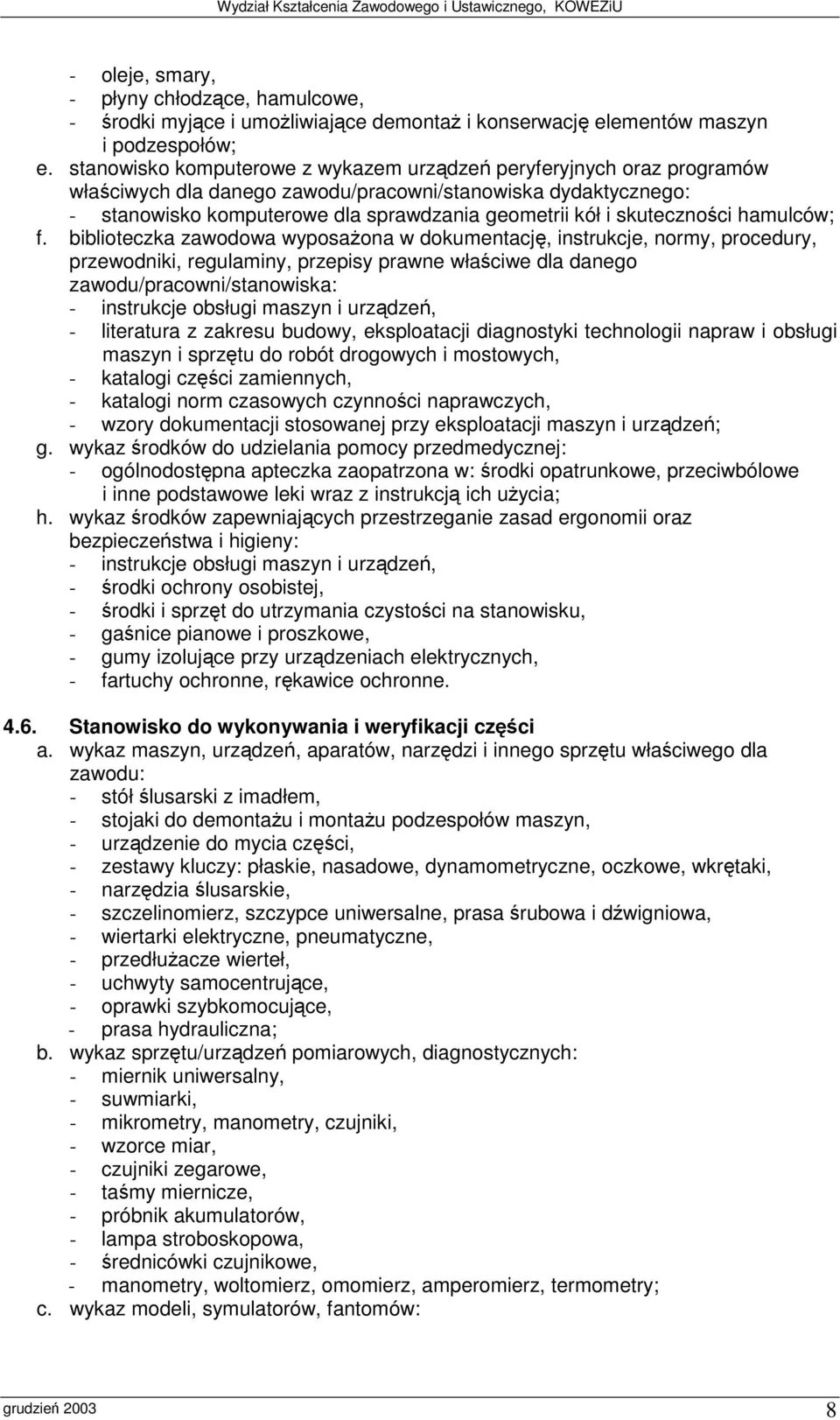

8 - oleje, smary, - płyny chłodzce, hamulcowe, - rodki myjce i umoliwiajce demonta i konserwacj elementów maszyn i podzespołów; e. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów - stanowisko komputerowe dla sprawdzania geometrii kółi skutecznoci hamulców; f. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, - literatura z zakresu budowy, eksploatacji diagnostyki technologii napraw i obsługi maszyn i sprztu do robót drogowych i mostowych, - katalogi czci zamiennych, - katalogi norm czasowych czynnoci naprawczych, - wzory dokumentacji stosowanej przy eksploatacji maszyn i urzdze; g. wykaz rodków do udzielania pomocy przedmedycznej: h. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz 4.6. Stanowisko do wykonywania i weryfikacji czci - stojaki do demontau i montau podzespołów maszyn, - urzdzenie do mycia czci, - zestawy kluczy: płaskie, nasadowe, dynamometryczne, oczkowe, wkrtaki, - narzdzia lusarskie, - szczelinomierz, szczypce uniwersalne, prasa rubowa i dwigniowa, - wiertarki elektryczne, pneumatyczne, - przedłuacze wierteł, - uchwyty samocentrujce, - oprawki szybkomocujce, - prasa hydrauliczna; - miernik uniwersalny, - suwmiarki, - mikrometry, manometry, czujniki, - próbnik akumulatorów, - lampa stroboskopowa, - rednicówki czujnikowe, - manometry, woltomierz, omomierz, amperomierz, termometry; c. wykaz modeli, symulatorów, fantomów: grudzie

9 - modele zespołów, podzespołów, czci maszyn, mechanizmów pompy tłokowe i rotacyjne, wirniki, mechanizmy tłokowo-korbowe, pompy wtryskowe i wtryskiwacze, ganiki, pompy olejowe i wodne silników spalinowych, siłowniki hydrauliczne i pneumatyczne, elementy sterowania i napdów, serwomechanizmy, - modele maszyn - modele prezentujce poszczególne rodzaje maszyn i urzdze do robót drogowych i mostowych: koparek, ładowarek, maszyn do płaskiego odspajania gruntu, przygotowywania kruszyw, produkcji mas bitumicznych, robót palowych, stabilizacji i zagszczania gruntów, - plansze pogldowe prezentujce poszczególne maszyny, plansze, foliogramy; d. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych - paliwa, - oleje, smary, - płyny chłodzce, hamulcowe, - rodki myjce i umoliwiajce demonta i konserwacj elementów maszyn i podzespołów; e. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów - stanowisko komputerowe dla sprawdzania geometrii kółi skutecznoci hamulców; f. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, - literatura z zakresu budowy, eksploatacji diagnostyki technologii napraw i obsługi maszyn i sprztu do robót drogowych i mostowych, - katalogi czci zamiennych, - katalogi norm czasowych czynnoci naprawczych, - wzory dokumentacji stosowanej przy eksploatacji maszyn i urzdze; g. wykaz rodków do udzielania pomocy przedmedycznej: - ogólnodostpna apteczka zaopatrzona w : rodki opatrunkowe, przeciwbólowe h. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz 5. Inne, wymagania dotyczce wyposaenia pracowni/stanowiska, niezbdne dla potrzeb procesu kształcenia i egzaminowania: - zestaw znaków drogowych, - narzdzia i osprzt: wiadro, zmiotka, deska profilujca, taczka, zestaw młotków brukarskich, poziomnica, sznur murarski ze szpilkami, - ubijarka, zagszczarka wibracyjna, szlifierka ktowa z zestawem tarcz, - materiały: kostka brukowa, płyta chodnikowa, krawniki uliczne, wir w okrelonych frakcjach, - oznakowanie drogowe robót. grudzie
