PROJEKT WYKONAWCZY - DROGI I UKSZTAŁTOWANIE TERENU -

Transkrypt

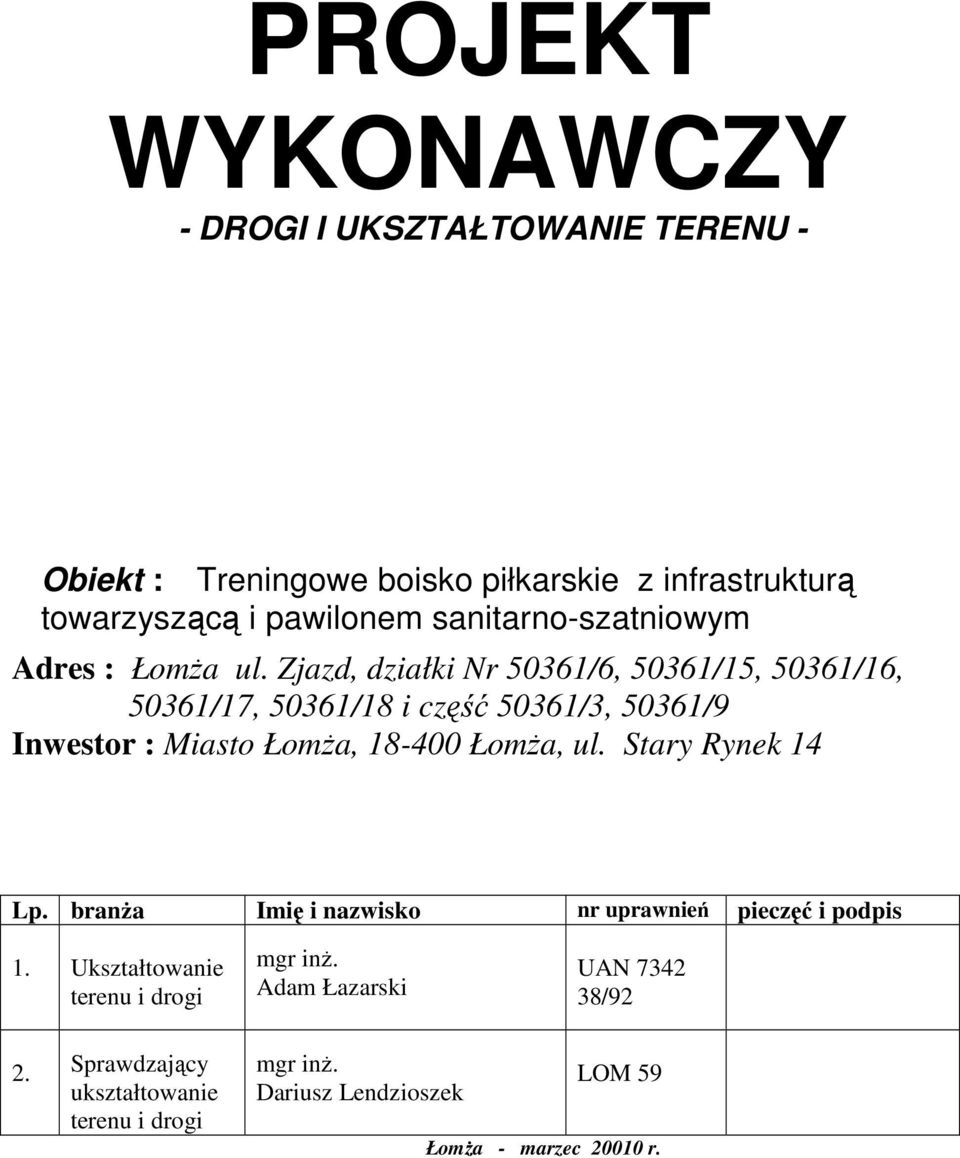

1 PROJEKT WYKONAWCZY - DROGI I UKSZTAŁTOWANIE TERENU - Obiekt : Treningowe boisko piłkarskie z infrastrukturą towarzyszącą i pawilonem sanitarno-szatniowym Adres : ul. Zjazd, działki Nr 50361/6, 50361/15, 50361/16, 50361/17, 50361/18 i część 50361/3, 50361/9 Inwestor : Miasto, , ul. Stary Rynek 14 Lp. branŝa Imię i nazwisko nr uprawnień pieczęć i podpis 1. Ukształtowanie terenu i drogi mgr inŝ. Adam Łazarski UAN /92 2. Sprawdzający ukształtowanie terenu i drogi mgr inŝ. Dariusz Lendzioszek LOM 59 - marzec r.

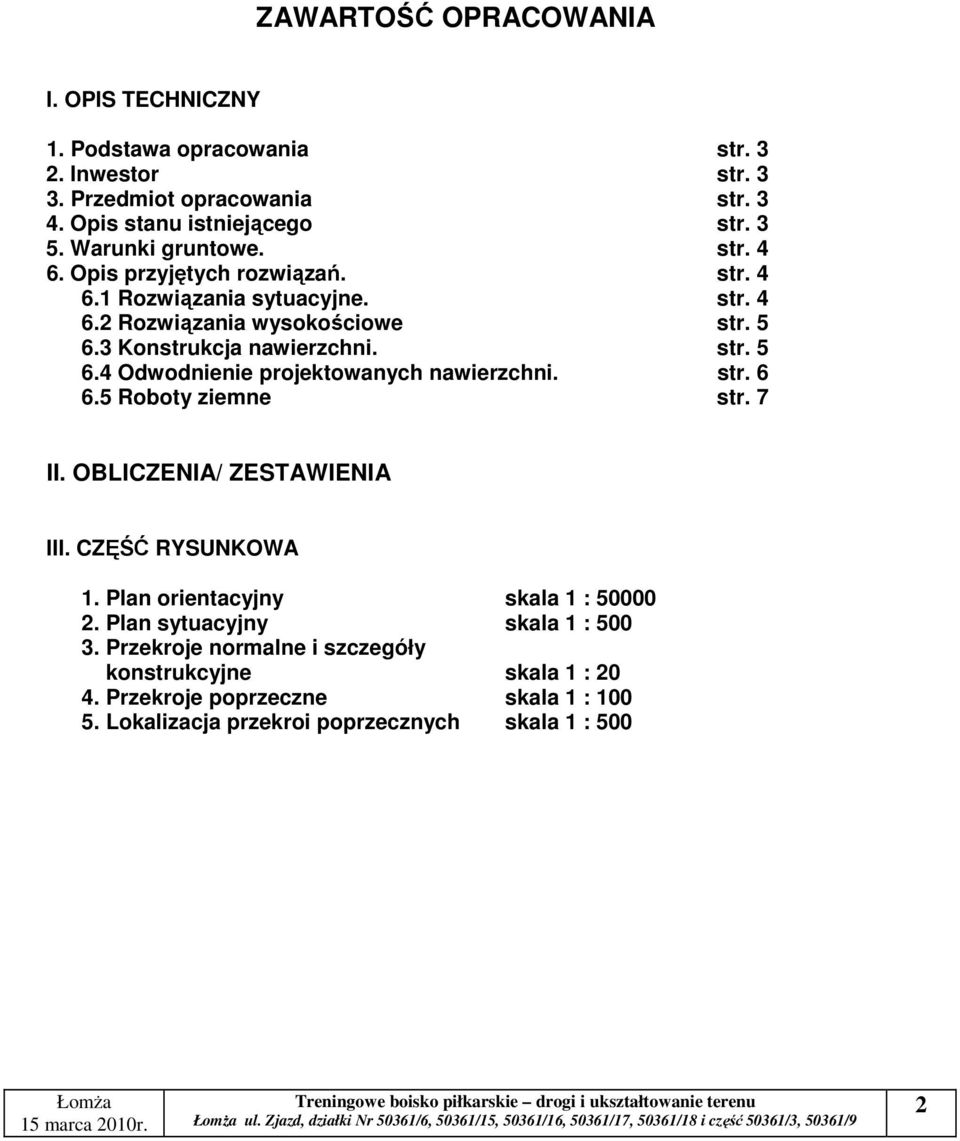

2 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY 1. Podstawa opracowania str Inwestor str Przedmiot opracowania str Opis stanu istniejącego str Warunki gruntowe. str Opis przyjętych rozwiązań. str Rozwiązania sytuacyjne. str Rozwiązania wysokościowe str Konstrukcja nawierzchni. str Odwodnienie projektowanych nawierzchni. str Roboty ziemne str. 7 II. OBLICZENIA/ ZESTAWIENIA III. CZĘŚĆ RYSUNKOWA 1. Plan orientacyjny skala 1 : Plan sytuacyjny skala 1 : Przekroje normalne i szczegóły konstrukcyjne skala 1 : Przekroje poprzeczne skala 1 : Lokalizacja przekroi poprzecznych skala 1 : 500 ul. Zjazd, działki Nr 50361/6, 50361/15, 50361/16, 50361/17, 50361/18 i część 50361/3, 50361/9 2

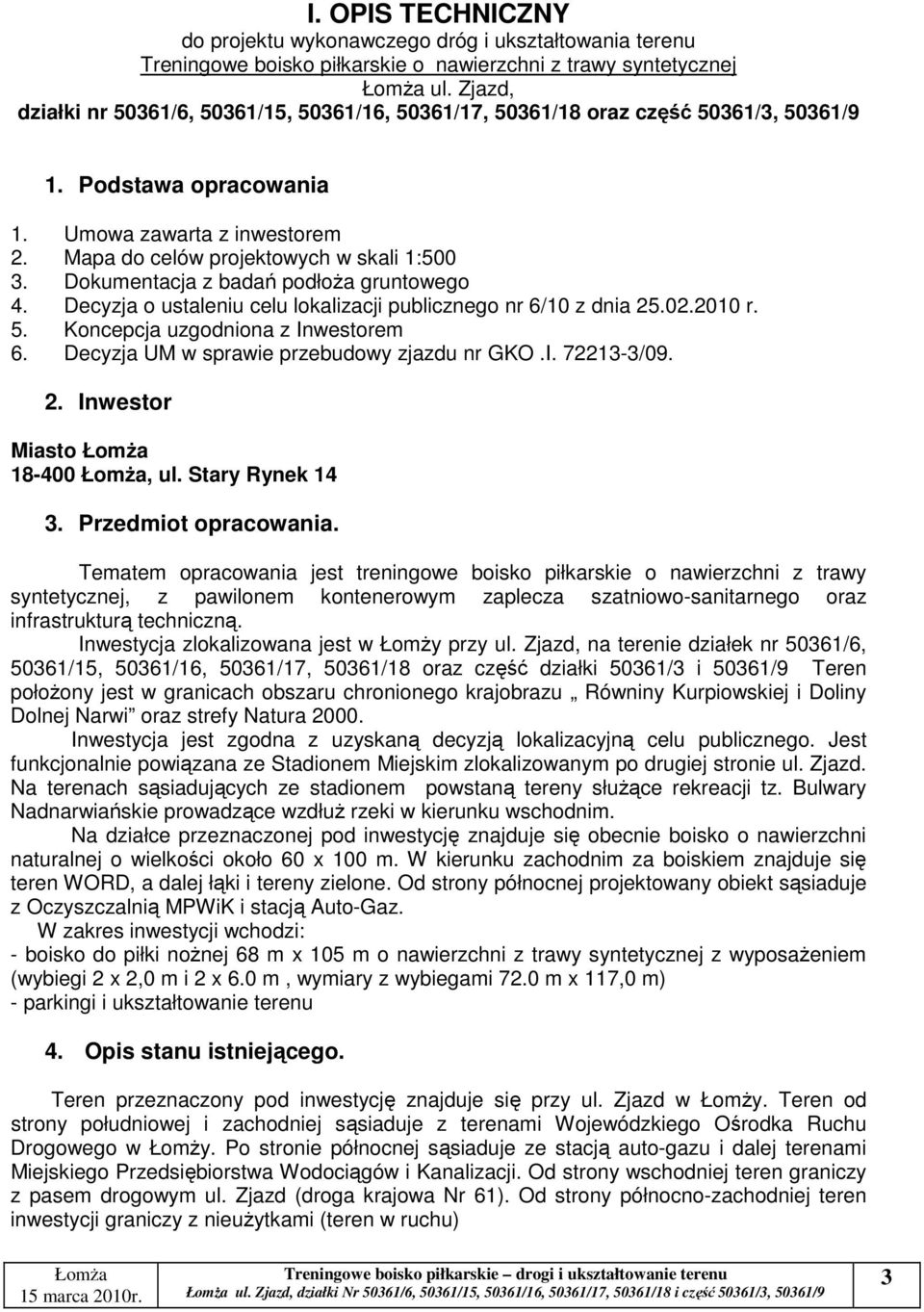

3 I. OPIS TECHNICZNY do projektu wykonawczego dróg i ukształtowania terenu Treningowe boisko piłkarskie o nawierzchni z trawy syntetycznej ul. Zjazd, działki nr 50361/6, 50361/15, 50361/16, 50361/17, 50361/18 oraz część 50361/3, 50361/9 1. Podstawa opracowania 1. Umowa zawarta z inwestorem 2. Mapa do celów projektowych w skali 1: Dokumentacja z badań podłoŝa gruntowego 4. Decyzja o ustaleniu celu lokalizacji publicznego nr 6/10 z dnia r. 5. Koncepcja uzgodniona z Inwestorem 6. Decyzja UM w sprawie przebudowy zjazdu nr GKO.I / Inwestor Miasto , ul. Stary Rynek Przedmiot opracowania. Tematem opracowania jest treningowe boisko piłkarskie o nawierzchni z trawy syntetycznej, z pawilonem kontenerowym zaplecza szatniowo-sanitarnego oraz infrastrukturą techniczną. Inwestycja zlokalizowana jest w ŁomŜy przy ul. Zjazd, na terenie działek nr 50361/6, 50361/15, 50361/16, 50361/17, 50361/18 oraz część działki 50361/3 i 50361/9 Teren połoŝony jest w granicach obszaru chronionego krajobrazu Równiny Kurpiowskiej i Doliny Dolnej Narwi oraz strefy Natura Inwestycja jest zgodna z uzyskaną decyzją lokalizacyjną celu publicznego. Jest funkcjonalnie powiązana ze Stadionem Miejskim zlokalizowanym po drugiej stronie ul. Zjazd. Na terenach sąsiadujących ze stadionem powstaną tereny słuŝące rekreacji tz. Bulwary Nadnarwiańskie prowadzące wzdłuŝ rzeki w kierunku wschodnim. Na działce przeznaczonej pod inwestycję znajduje się obecnie boisko o nawierzchni naturalnej o wielkości około 60 x 100 m. W kierunku zachodnim za boiskiem znajduje się teren WORD, a dalej łąki i tereny zielone. Od strony północnej projektowany obiekt sąsiaduje z Oczyszczalnią MPWiK i stacją Auto-Gaz. W zakres inwestycji wchodzi: - boisko do piłki noŝnej 68 m x 105 m o nawierzchni z trawy syntetycznej z wyposaŝeniem (wybiegi 2 x 2,0 m i 2 x 6.0 m, wymiary z wybiegami 72.0 m x 117,0 m) - parkingi i ukształtowanie terenu 4. Opis stanu istniejącego. Teren przeznaczony pod inwestycję znajduje się przy ul. Zjazd w ŁomŜy. Teren od strony południowej i zachodniej sąsiaduje z terenami Wojewódzkiego Ośrodka Ruchu Drogowego w ŁomŜy. Po stronie północnej sąsiaduje ze stacją auto-gazu i dalej terenami Miejskiego Przedsiębiorstwa Wodociągów i Kanalizacji. Od strony wschodniej teren graniczy z pasem drogowym ul. Zjazd (droga krajowa Nr 61). Od strony północno-zachodniej teren inwestycji graniczy z nieuŝytkami (teren w ruchu) ul. Zjazd, działki Nr 50361/6, 50361/15, 50361/16, 50361/17, 50361/18 i część 50361/3, 50361/9 3

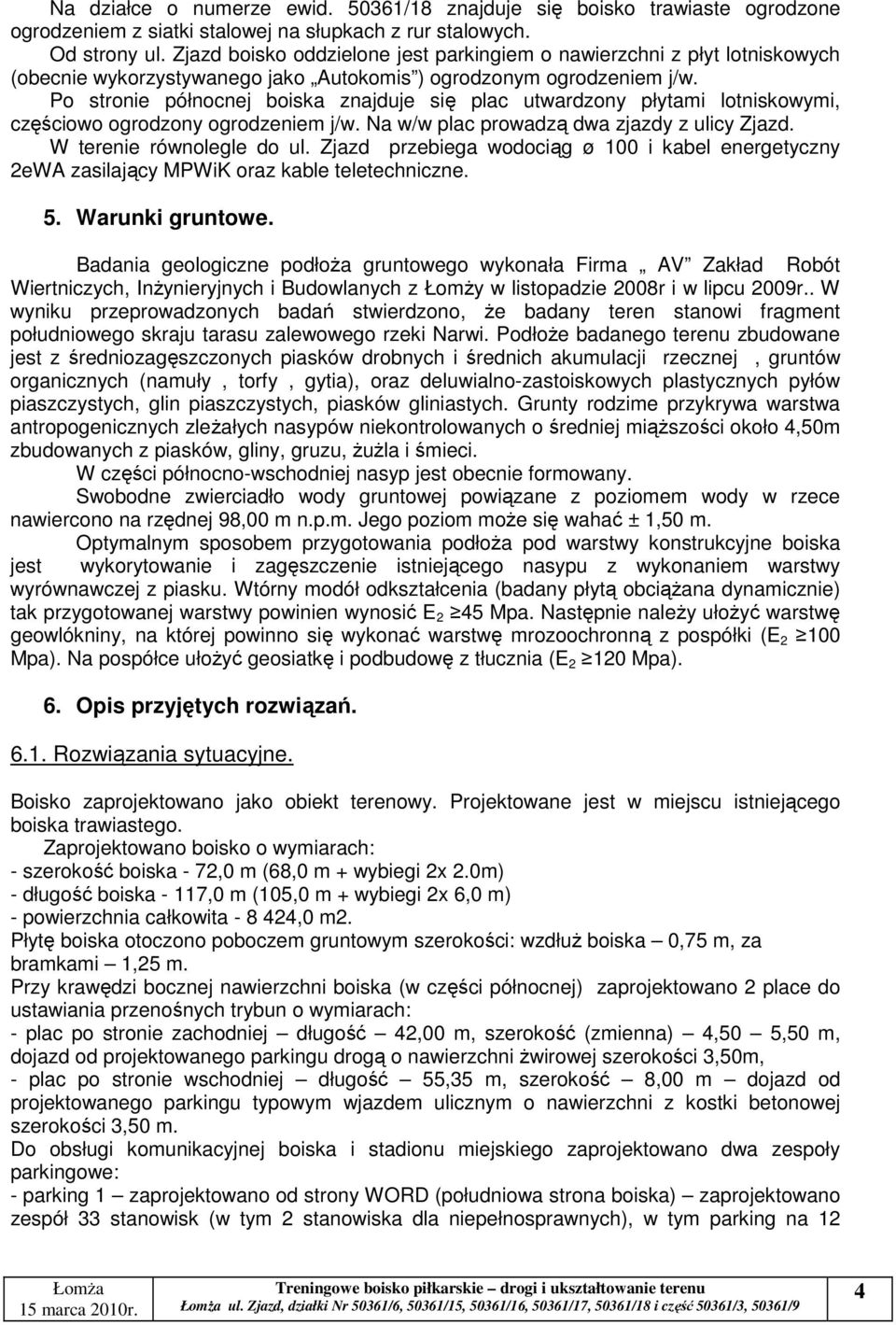

4 Na działce o numerze ewid /18 znajduje się boisko trawiaste ogrodzone ogrodzeniem z siatki stalowej na słupkach z rur stalowych. Od strony ul. Zjazd boisko oddzielone jest parkingiem o nawierzchni z płyt lotniskowych (obecnie wykorzystywanego jako Autokomis ) ogrodzonym ogrodzeniem j/w. Po stronie północnej boiska znajduje się plac utwardzony płytami lotniskowymi, częściowo ogrodzony ogrodzeniem j/w. Na w/w plac prowadzą dwa zjazdy z ulicy Zjazd. W terenie równolegle do ul. Zjazd przebiega wodociąg ø 100 i kabel energetyczny 2eWA zasilający MPWiK oraz kable teletechniczne. 5. Warunki gruntowe. Badania geologiczne podłoŝa gruntowego wykonała Firma AV Zakład Robót Wiertniczych, InŜynieryjnych i Budowlanych z ŁomŜy w listopadzie 2008r i w lipcu 2009r.. W wyniku przeprowadzonych badań stwierdzono, Ŝe badany teren stanowi fragment południowego skraju tarasu zalewowego rzeki Narwi. PodłoŜe badanego terenu zbudowane jest z średniozagęszczonych piasków drobnych i średnich akumulacji rzecznej, gruntów organicznych (namuły, torfy, gytia), oraz deluwialno-zastoiskowych plastycznych pyłów piaszczystych, glin piaszczystych, piasków gliniastych. Grunty rodzime przykrywa warstwa antropogenicznych zleŝałych nasypów niekontrolowanych o średniej miąŝszości około 4,50m zbudowanych z piasków, gliny, gruzu, ŜuŜla i śmieci. W części północno-wschodniej nasyp jest obecnie formowany. Swobodne zwierciadło wody gruntowej powiązane z poziomem wody w rzece nawiercono na rzędnej 98,00 m n.p.m. Jego poziom moŝe się wahać ± 1,50 m. Optymalnym sposobem przygotowania podłoŝa pod warstwy konstrukcyjne boiska jest wykorytowanie i zagęszczenie istniejącego nasypu z wykonaniem warstwy wyrównawczej z piasku. Wtórny modół odkształcenia (badany płytą obciąŝana dynamicznie) tak przygotowanej warstwy powinien wynosić E 2 45 Mpa. Następnie naleŝy ułoŝyć warstwę geowlókniny, na której powinno się wykonać warstwę mrozoochronną z pospółki (E Mpa). Na pospółce ułoŝyć geosiatkę i podbudowę z tłucznia (E Mpa). 6. Opis przyjętych rozwiązań Rozwiązania sytuacyjne. Boisko zaprojektowano jako obiekt terenowy. Projektowane jest w miejscu istniejącego boiska trawiastego. Zaprojektowano boisko o wymiarach: - szerokość boiska - 72,0 m (68,0 m + wybiegi 2x 2.0m) - długość boiska - 117,0 m (105,0 m + wybiegi 2x 6,0 m) - powierzchnia całkowita ,0 m2. Płytę boiska otoczono poboczem gruntowym szerokości: wzdłuŝ boiska 0,75 m, za bramkami 1,25 m. Przy krawędzi bocznej nawierzchni boiska (w części północnej) zaprojektowano 2 place do ustawiania przenośnych trybun o wymiarach: - plac po stronie zachodniej długość 42,00 m, szerokość (zmienna) 4,50 5,50 m, dojazd od projektowanego parkingu drogą o nawierzchni Ŝwirowej szerokości 3,50m, - plac po stronie wschodniej długość 55,35 m, szerokość 8,00 m dojazd od projektowanego parkingu typowym wjazdem ulicznym o nawierzchni z kostki betonowej szerokości 3,50 m. Do obsługi komunikacyjnej boiska i stadionu miejskiego zaprojektowano dwa zespoły parkingowe: - parking 1 zaprojektowano od strony WORD (południowa strona boiska) zaprojektowano zespół 33 stanowisk (w tym 2 stanowiska dla niepełnosprawnych), w tym parking na 12 ul. Zjazd, działki Nr 50361/6, 50361/15, 50361/16, 50361/17, 50361/18 i część 50361/3, 50361/9 4

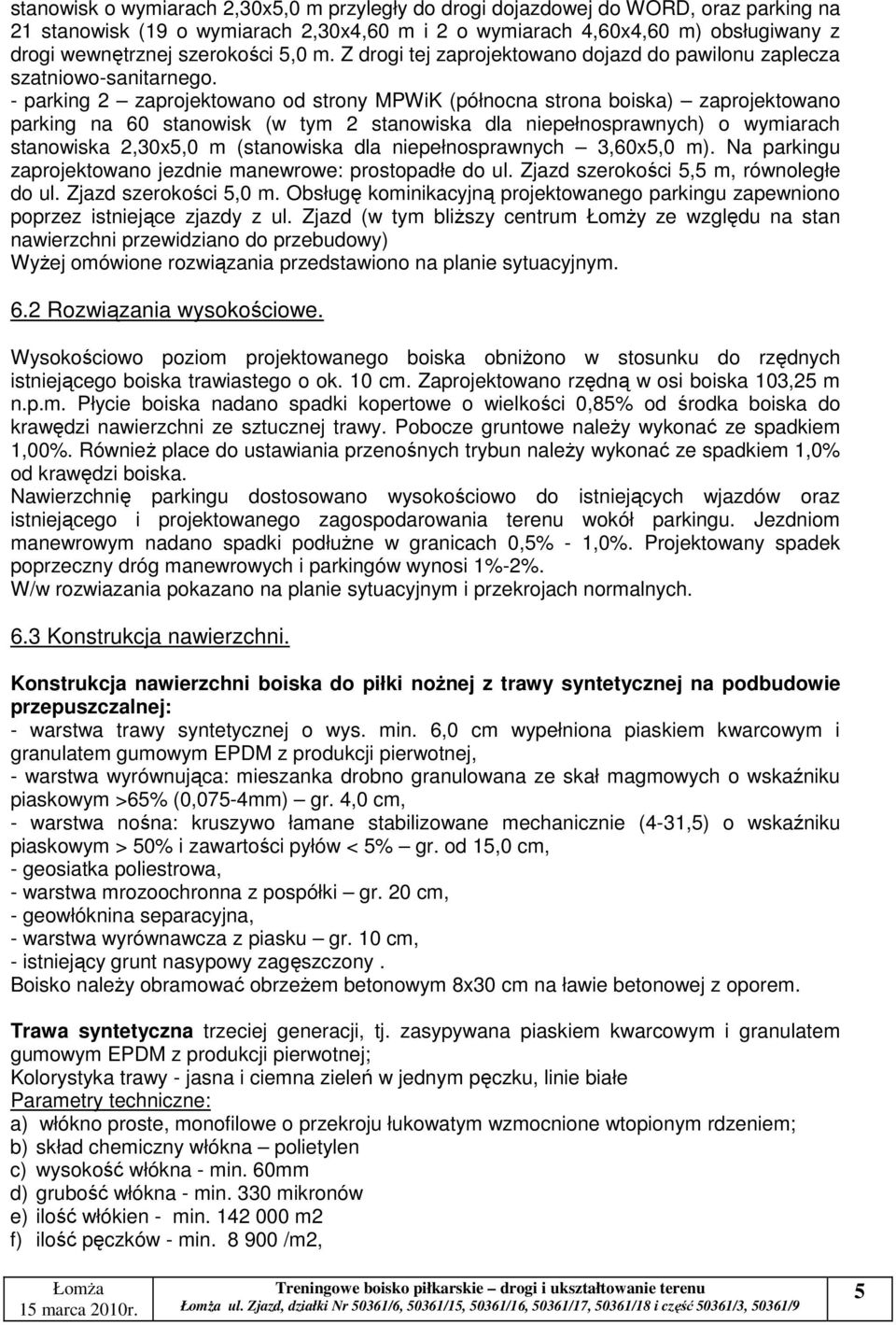

5 stanowisk o wymiarach 2,30x5,0 m przyległy do drogi dojazdowej do WORD, oraz parking na 21 stanowisk (19 o wymiarach 2,30x4,60 m i 2 o wymiarach 4,60x4,60 m) obsługiwany z drogi wewnętrznej szerokości 5,0 m. Z drogi tej zaprojektowano dojazd do pawilonu zaplecza szatniowo-sanitarnego. - parking 2 zaprojektowano od strony MPWiK (północna strona boiska) zaprojektowano parking na 60 stanowisk (w tym 2 stanowiska dla niepełnosprawnych) o wymiarach stanowiska 2,30x5,0 m (stanowiska dla niepełnosprawnych 3,60x5,0 m). Na parkingu zaprojektowano jezdnie manewrowe: prostopadłe do ul. Zjazd szerokości 5,5 m, równoległe do ul. Zjazd szerokości 5,0 m. Obsługę kominikacyjną projektowanego parkingu zapewniono poprzez istniejące zjazdy z ul. Zjazd (w tym bliŝszy centrum ŁomŜy ze względu na stan nawierzchni przewidziano do przebudowy) WyŜej omówione rozwiązania przedstawiono na planie sytuacyjnym. 6.2 Rozwiązania wysokościowe. Wysokościowo poziom projektowanego boiska obniŝono w stosunku do rzędnych istniejącego boiska trawiastego o ok. 10 cm. Zaprojektowano rzędną w osi boiska 103,25 m n.p.m. Płycie boiska nadano spadki kopertowe o wielkości 0,85% od środka boiska do krawędzi nawierzchni ze sztucznej trawy. Pobocze gruntowe naleŝy wykonać ze spadkiem 1,00%. RównieŜ place do ustawiania przenośnych trybun naleŝy wykonać ze spadkiem 1,0% od krawędzi boiska. Nawierzchnię parkingu dostosowano wysokościowo do istniejących wjazdów oraz istniejącego i projektowanego zagospodarowania terenu wokół parkingu. Jezdniom manewrowym nadano spadki podłuŝne w granicach 0,5% - 1,0%. Projektowany spadek poprzeczny dróg manewrowych i parkingów wynosi 1%-2%. W/w rozwiazania pokazano na planie sytuacyjnym i przekrojach normalnych. 6.3 Konstrukcja nawierzchni. Konstrukcja nawierzchni boiska do piłki noŝnej z trawy syntetycznej na podbudowie przepuszczalnej: - warstwa trawy syntetycznej o wys. min. 6,0 cm wypełniona piaskiem kwarcowym i granulatem gumowym EPDM z produkcji pierwotnej, - warstwa wyrównująca: mieszanka drobno granulowana ze skał magmowych o wskaźniku piaskowym >65% (0,075-4mm) gr. 4,0 cm, - warstwa nośna: kruszywo łamane stabilizowane mechanicznie (4-31,5) o wskaźniku piaskowym > 50% i zawartości pyłów < 5% gr. od 15,0 cm, - geosiatka poliestrowa, - warstwa mrozoochronna z pospółki gr. 20 cm, - geowłóknina separacyjna, - warstwa wyrównawcza z piasku gr. 10 cm, - istniejący grunt nasypowy zagęszczony. Boisko naleŝy obramować obrzeŝem betonowym 8x30 cm na ławie betonowej z oporem. Trawa syntetyczna trzeciej generacji, tj. zasypywana piaskiem kwarcowym i granulatem gumowym EPDM z produkcji pierwotnej; Kolorystyka trawy - jasna i ciemna zieleń w jednym pęczku, linie białe Parametry techniczne: a) włókno proste, monofilowe o przekroju łukowatym wzmocnione wtopionym rdzeniem; b) skład chemiczny włókna polietylen c) wysokość włókna - min. 60mm d) grubość włókna - min. 330 mikronów e) ilość włókien - min m2 f) ilość pęczków - min /m2, ul. Zjazd, działki Nr 50361/6, 50361/15, 50361/16, 50361/17, 50361/18 i część 50361/3, 50361/9 5

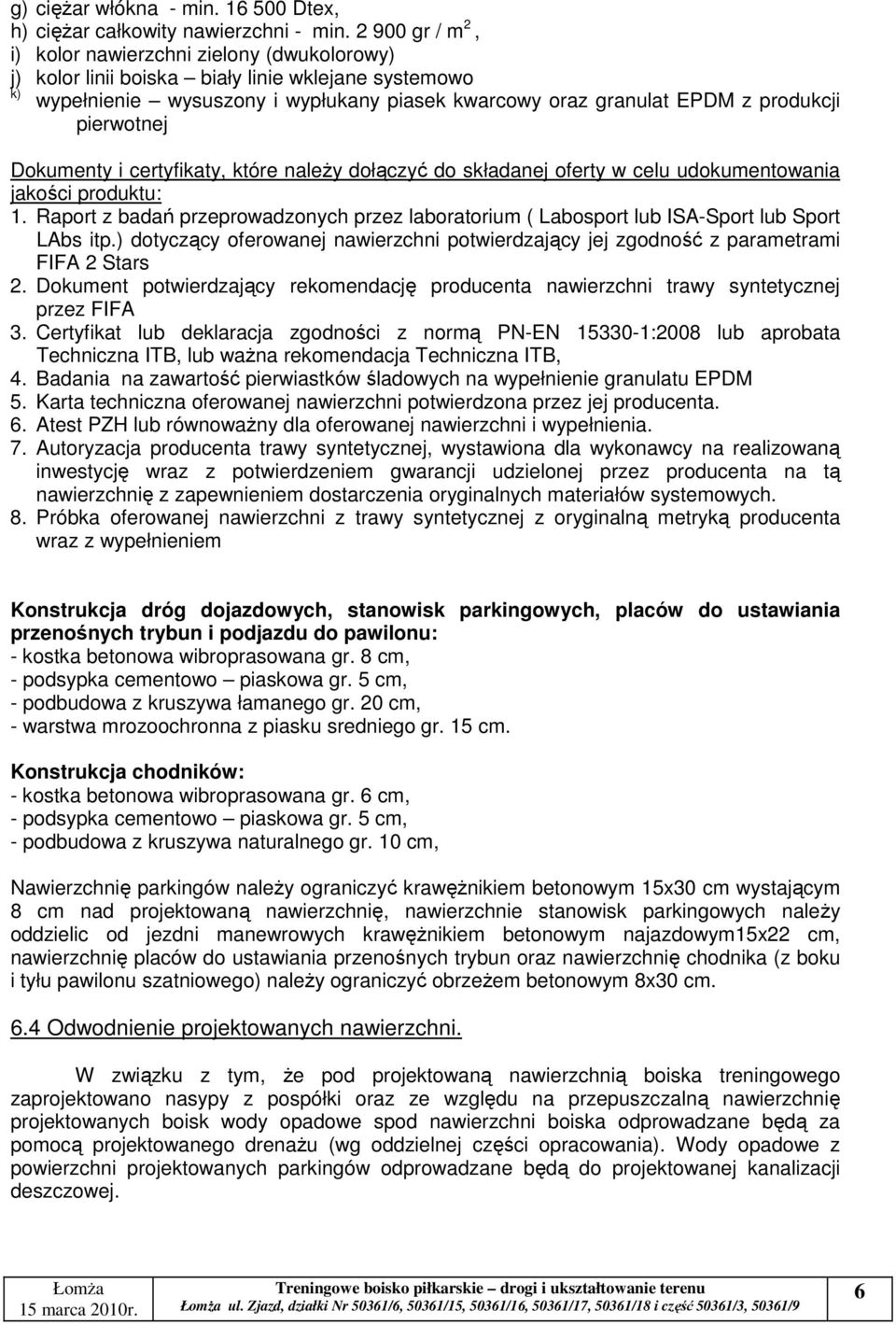

6 g) cięŝar włókna - min Dtex, h) cięŝar całkowity nawierzchni - min gr / m 2, i) kolor nawierzchni zielony (dwukolorowy) j) kolor linii boiska biały linie wklejane systemowo k) wypełnienie wysuszony i wypłukany piasek kwarcowy oraz granulat EPDM z produkcji pierwotnej Dokumenty i certyfikaty, które naleŝy dołączyć do składanej oferty w celu udokumentowania jakości produktu: 1. Raport z badań przeprowadzonych przez laboratorium ( Labosport lub ISA-Sport lub Sport LAbs itp.) dotyczący oferowanej nawierzchni potwierdzający jej zgodność z parametrami FIFA 2 Stars 2. Dokument potwierdzający rekomendację producenta nawierzchni trawy syntetycznej przez FIFA 3. Certyfikat lub deklaracja zgodności z normą PN-EN :2008 lub aprobata Techniczna ITB, lub waŝna rekomendacja Techniczna ITB, 4. Badania na zawartość pierwiastków śladowych na wypełnienie granulatu EPDM 5. Karta techniczna oferowanej nawierzchni potwierdzona przez jej producenta. 6. Atest PZH lub równowaŝny dla oferowanej nawierzchni i wypełnienia. 7. Autoryzacja producenta trawy syntetycznej, wystawiona dla wykonawcy na realizowaną inwestycję wraz z potwierdzeniem gwarancji udzielonej przez producenta na tą nawierzchnię z zapewnieniem dostarczenia oryginalnych materiałów systemowych. 8. Próbka oferowanej nawierzchni z trawy syntetycznej z oryginalną metryką producenta wraz z wypełnieniem Konstrukcja dróg dojazdowych, stanowisk parkingowych, placów do ustawiania przenośnych trybun i podjazdu do pawilonu: - kostka betonowa wibroprasowana gr. 8 cm, - podsypka cementowo piaskowa gr. 5 cm, - podbudowa z kruszywa łamanego gr. 20 cm, - warstwa mrozoochronna z piasku sredniego gr. 15 cm. Konstrukcja chodników: - kostka betonowa wibroprasowana gr. 6 cm, - podsypka cementowo piaskowa gr. 5 cm, - podbudowa z kruszywa naturalnego gr. 10 cm, Nawierzchnię parkingów naleŝy ograniczyć krawęŝnikiem betonowym 15x30 cm wystającym 8 cm nad projektowaną nawierzchnię, nawierzchnie stanowisk parkingowych naleŝy oddzielic od jezdni manewrowych krawęŝnikiem betonowym najazdowym15x22 cm, nawierzchnię placów do ustawiania przenośnych trybun oraz nawierzchnię chodnika (z boku i tyłu pawilonu szatniowego) naleŝy ograniczyć obrzeŝem betonowym 8x30 cm. 6.4 Odwodnienie projektowanych nawierzchni. W związku z tym, Ŝe pod projektowaną nawierzchnią boiska treningowego zaprojektowano nasypy z pospółki oraz ze względu na przepuszczalną nawierzchnię projektowanych boisk wody opadowe spod nawierzchni boiska odprowadzane będą za pomocą projektowanego drenaŝu (wg oddzielnej części opracowania). Wody opadowe z powierzchni projektowanych parkingów odprowadzane będą do projektowanej kanalizacji deszczowej. ul. Zjazd, działki Nr 50361/6, 50361/15, 50361/16, 50361/17, 50361/18 i część 50361/3, 50361/9 6

7 6.5 Roboty ziemne. Roboty ziemne na terenie objętym niniejszym opracowaniem wynikają z konieczności wykonania wykopów pod projektowaną konstrukcję nawierzchni boiska treningowego oraz w celu prawidłowego ukształtowania terenu. Przed przystapieniem do właściwych robót ziemnych z powierzchni terenu naleŝy usunąć warstwę humusu, który częściowo zostanie później wykorzystany do urządzenia terenów zielonych. Bilans humusu przedstawia się następująco: Boisko Parking 1 Parking 2 Razem Humus do usunięcia , , ,54 Humus do rozścielenia - 239,11-43,15-29,52-311,78 Bilans ,76 NaleŜy odwieźć 1288,76 m 3 humusu na odkład poza miejsce wykonania robót. Bilans robót ziemnych przedstawia się następująco: Boisko Parking 1 Parking 2 Razem Wykop , , , ,57 Nasyp - 231,18-2,51-639,35-873,04 Bilans , ,34-491, ,53 NaleŜy odwieźć 4756,53 m 3 gruntu uzyskanego z wykopu na odkład poza miejsce wykonania robót. Po wykonaniu wykopów podłoŝe gruntowe pod wszystkie projektowane nawierzchnie naleŝy dogęścić do min. Is=0,95. Opracował: ul. Zjazd, działki Nr 50361/6, 50361/15, 50361/16, 50361/17, 50361/18 i część 50361/3, 50361/9 7

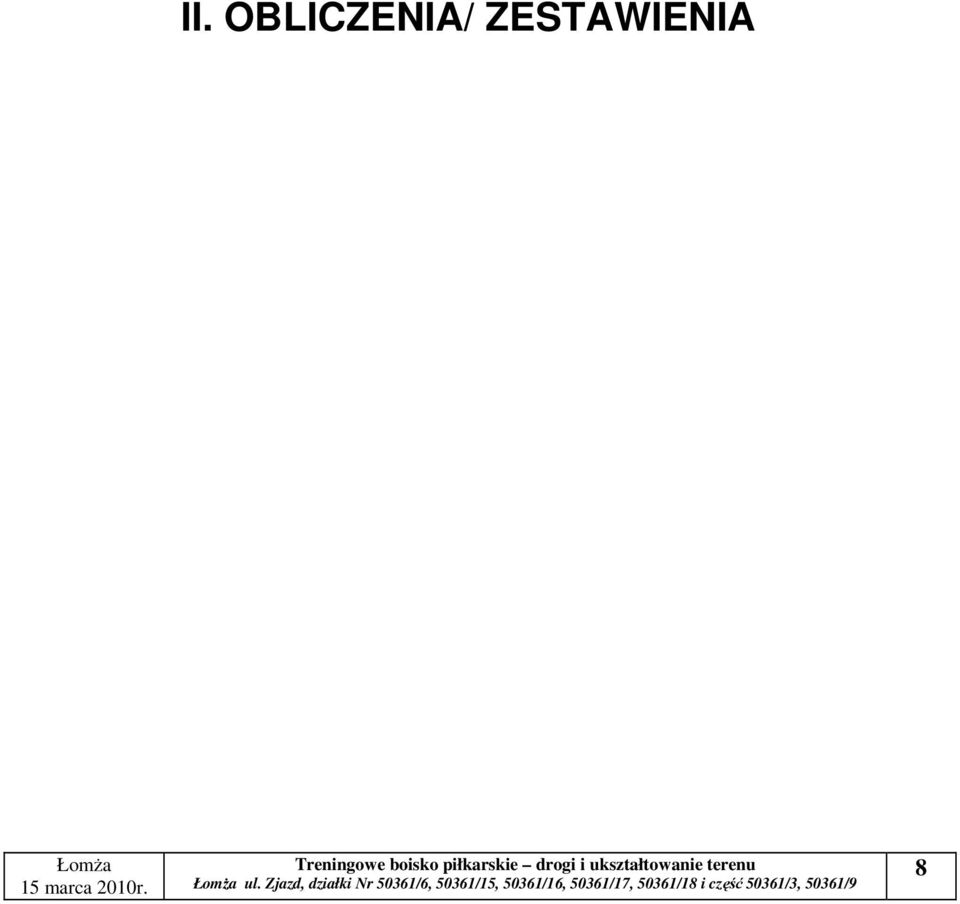

8 II. OBLICZENIA/ ZESTAWIENIA ul. Zjazd, działki Nr 50361/6, 50361/15, 50361/16, 50361/17, 50361/18 i część 50361/3, 50361/9 8

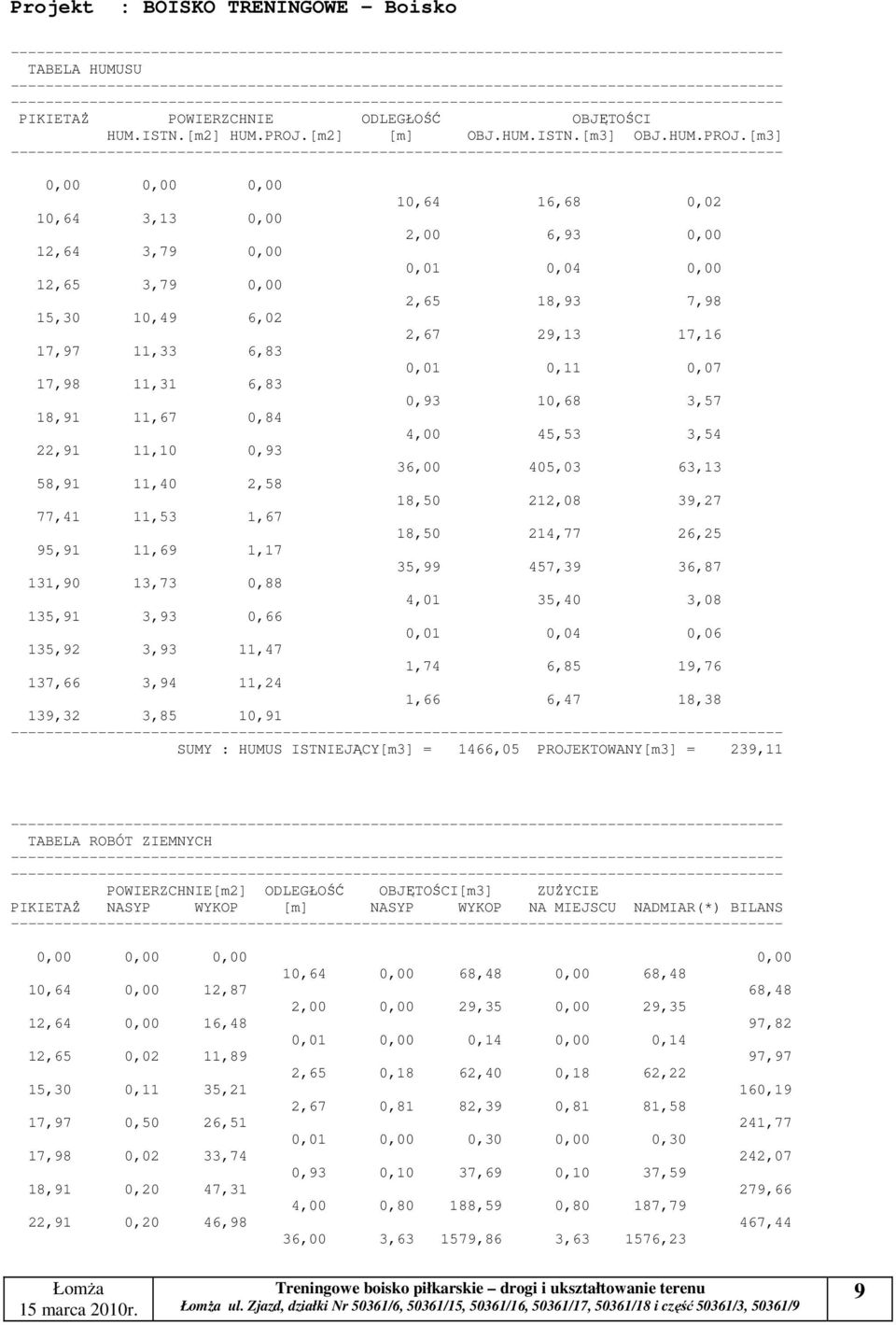

9 Projekt : BOISKO TRENINGOWE - Boisko TABELA HUMUSU PIKIETAś POWIERZCHNIE ODLEGŁOŚĆ OBJĘTOŚCI HUM.ISTN.[m2] HUM.PROJ.[m2] [m] OBJ.HUM.ISTN.[m3] OBJ.HUM.PROJ.[m3] 0,00 0,00 0,00 10,64 16,68 0,02 10,64 3,13 0,00 2,00 6,93 0,00 12,64 3,79 0,00 0,01 0,04 0,00 12,65 3,79 0,00 2,65 18,93 7,98 15,30 10,49 6,02 2,67 29,13 17,16 17,97 11,33 6,83 0,01 0,11 0,07 17,98 11,31 6,83 0,93 10,68 3,57 18,91 11,67 0,84 4,00 45,53 3,54 22,91 11,10 0,93 36,00 405,03 63,13 58,91 11,40 2,58 18,50 212,08 39,27 77,41 11,53 1,67 18,50 214,77 26,25 95,91 11,69 1,17 35,99 457,39 36,87 131,90 13,73 0,88 4,01 35,40 3,08 135,91 3,93 0,66 0,01 0,04 0,06 135,92 3,93 11,47 1,74 6,85 19,76 137,66 3,94 11,24 1,66 6,47 18,38 139,32 3,85 10,91 SUMY : HUMUS ISTNIEJĄCY[m3] = 1466,05 PROJEKTOWANY[m3] = 239,11 TABELA ROBÓT ZIEMNYCH POWIERZCHNIE[m2] ODLEGŁOŚĆ OBJĘTOŚCI[m3] ZUśYCIE PIKIETAś NASYP WYKOP [m] NASYP WYKOP NA MIEJSCU NADMIAR(*) BILANS 0,00 0,00 0,00 0,00 10,64 0,00 68,48 0,00 68,48 10,64 0,00 12,87 68,48 2,00 0,00 29,35 0,00 29,35 12,64 0,00 16,48 97,82 0,01 0,00 0,14 0,00 0,14 12,65 0,02 11,89 97,97 2,65 0,18 62,40 0,18 62,22 15,30 0,11 35,21 160,19 2,67 0,81 82,39 0,81 81,58 17,97 0,50 26,51 241,77 0,01 0,00 0,30 0,00 0,30 17,98 0,02 33,74 242,07 0,93 0,10 37,69 0,10 37,59 18,91 0,20 47,31 279,66 4,00 0,80 188,59 0,80 187,79 22,91 0,20 46,98 467,44 36,00 3, ,86 3, ,23 ul. Zjazd, działki Nr 50361/6, 50361/15, 50361/16, 50361/17, 50361/18 i część 50361/3, 50361/9 9

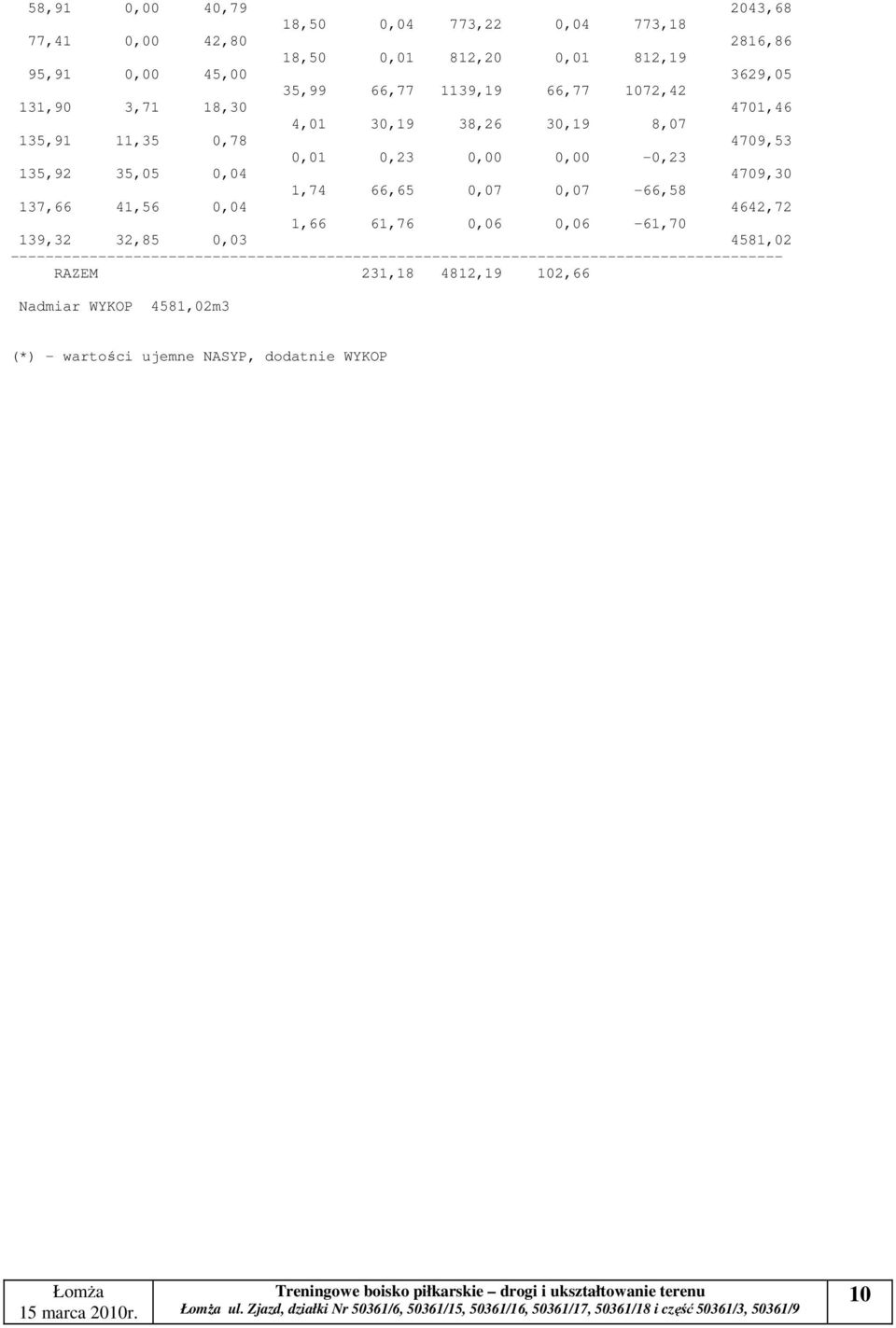

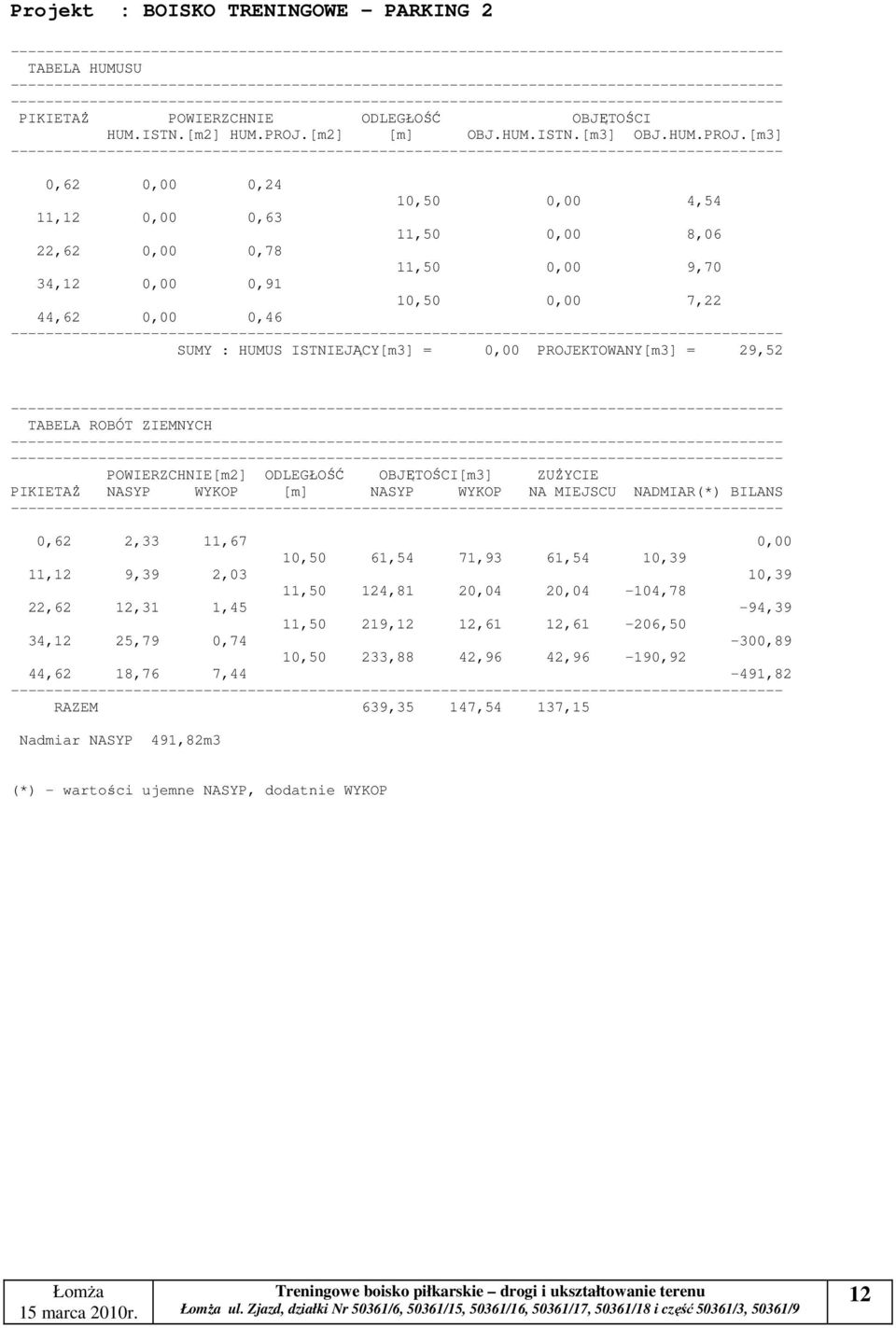

10 58,91 0,00 40, ,68 18,50 0,04 773,22 0,04 773,18 77,41 0,00 42, ,86 18,50 0,01 812,20 0,01 812,19 95,91 0,00 45, ,05 35,99 66, ,19 66, ,42 131,90 3,71 18, ,46 4,01 30,19 38,26 30,19 8,07 135,91 11,35 0, ,53 0,01 0,23 0,00 0,00-0,23 135,92 35,05 0, ,30 1,74 66,65 0,07 0,07-66,58 137,66 41,56 0, ,72 1,66 61,76 0,06 0,06-61,70 139,32 32,85 0, ,02 RAZEM 231, ,19 102,66 Nadmiar WYKOP 4581,02m3 (*) - wartości ujemne NASYP, dodatnie WYKOP ul. Zjazd, działki Nr 50361/6, 50361/15, 50361/16, 50361/17, 50361/18 i część 50361/3, 50361/9 10

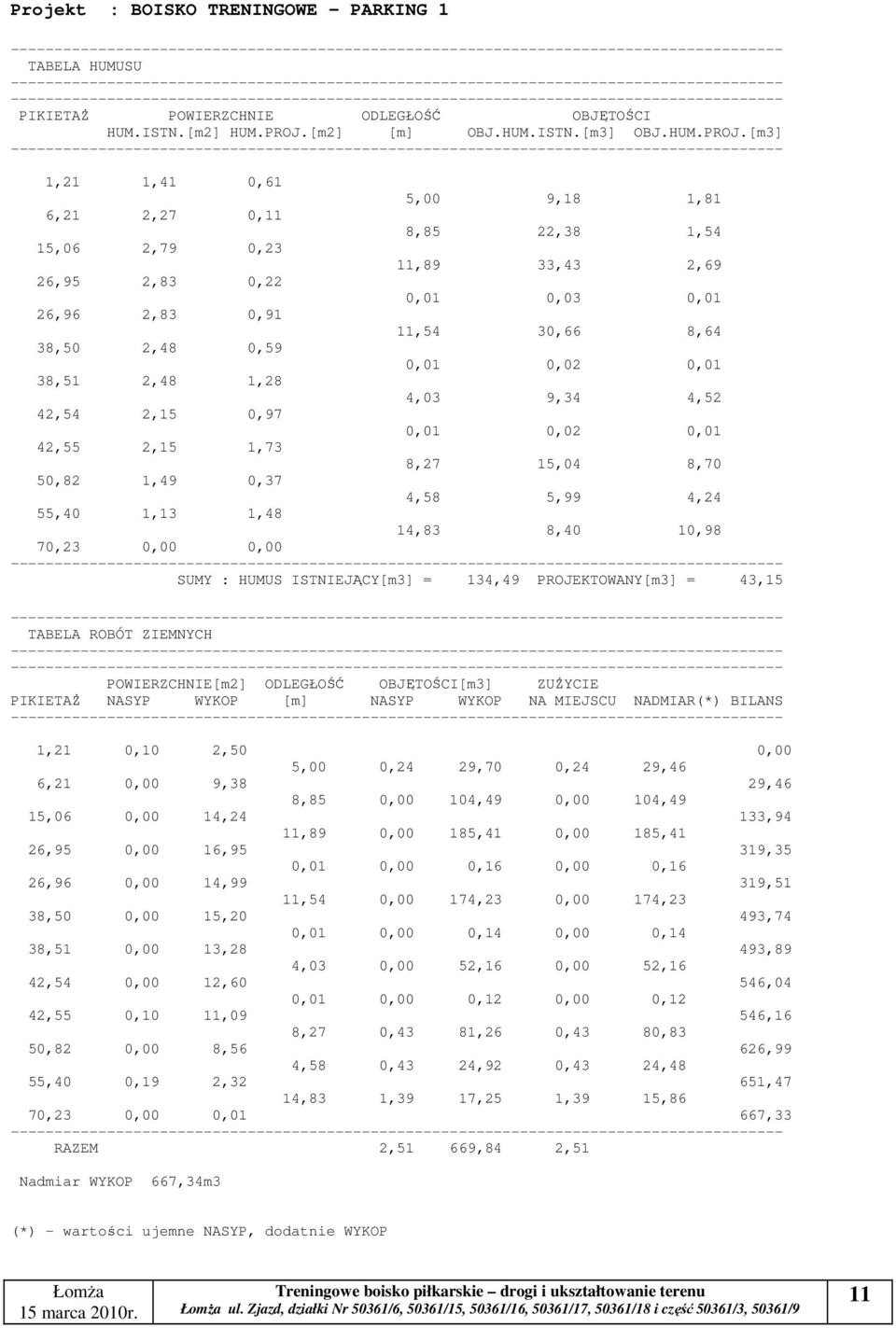

11 Projekt : BOISKO TRENINGOWE - PARKING 1 TABELA HUMUSU PIKIETAś POWIERZCHNIE ODLEGŁOŚĆ OBJĘTOŚCI HUM.ISTN.[m2] HUM.PROJ.[m2] [m] OBJ.HUM.ISTN.[m3] OBJ.HUM.PROJ.[m3] 1,21 1,41 0,61 5,00 9,18 1,81 6,21 2,27 0,11 8,85 22,38 1,54 15,06 2,79 0,23 11,89 33,43 2,69 26,95 2,83 0,22 0,01 0,03 0,01 26,96 2,83 0,91 11,54 30,66 8,64 38,50 2,48 0,59 0,01 0,02 0,01 38,51 2,48 1,28 4,03 9,34 4,52 42,54 2,15 0,97 0,01 0,02 0,01 42,55 2,15 1,73 8,27 15,04 8,70 50,82 1,49 0,37 4,58 5,99 4,24 55,40 1,13 1,48 14,83 8,40 10,98 70,23 0,00 0,00 SUMY : HUMUS ISTNIEJĄCY[m3] = 134,49 PROJEKTOWANY[m3] = 43,15 TABELA ROBÓT ZIEMNYCH POWIERZCHNIE[m2] ODLEGŁOŚĆ OBJĘTOŚCI[m3] ZUśYCIE PIKIETAś NASYP WYKOP [m] NASYP WYKOP NA MIEJSCU NADMIAR(*) BILANS 1,21 0,10 2,50 0,00 5,00 0,24 29,70 0,24 29,46 6,21 0,00 9,38 29,46 8,85 0,00 104,49 0,00 104,49 15,06 0,00 14,24 133,94 11,89 0,00 185,41 0,00 185,41 26,95 0,00 16,95 319,35 0,01 0,00 0,16 0,00 0,16 26,96 0,00 14,99 319,51 11,54 0,00 174,23 0,00 174,23 38,50 0,00 15,20 493,74 0,01 0,00 0,14 0,00 0,14 38,51 0,00 13,28 493,89 4,03 0,00 52,16 0,00 52,16 42,54 0,00 12,60 546,04 0,01 0,00 0,12 0,00 0,12 42,55 0,10 11,09 546,16 8,27 0,43 81,26 0,43 80,83 50,82 0,00 8,56 626,99 4,58 0,43 24,92 0,43 24,48 55,40 0,19 2,32 651,47 14,83 1,39 17,25 1,39 15,86 70,23 0,00 0,01 667,33 RAZEM 2,51 669,84 2,51 Nadmiar WYKOP 667,34m3 (*) - wartości ujemne NASYP, dodatnie WYKOP ul. Zjazd, działki Nr 50361/6, 50361/15, 50361/16, 50361/17, 50361/18 i część 50361/3, 50361/9 11
