1 PROJEKT BUDOWLANY KORTU TENISOWEGO NA TERENIE MEDYCZNEJ SZKOLE POLICEALNEJ I ZESPOŁU SZKÓŁ IM. MARII SKŁODOWSKIEJ CURIE W MIŃSKU MAZOWIECKIM Inwestor: MEDYCZNA SZKOŁA POLICEALNA UL. 1 PLM WARSZAWA MIŃSK MAZOWIECKI Adres inwestycji: UL. 1 PLM WARSZAWA MIŃSK MAZOWIECKI Działka nr 2476/2 Projektował: mgr inż. Bogusław Kowalczyk Mińsk Mazowiecki, ul. Mała 3 Mińsk Mazowiecki, Maj 2008

1 PLM WARSZAWA 1 05-300 MIŃSK MAZOWIECKI Adres inwestycji: UL.

2 Strona 2 Oświadczenie Zgodnie z art. 20 ust. 4 Prawa Budowlanego / Dz. U. Nr 2007 z 2003r., poz z późniejszymi zmianami, oświadczam jako projektant, że projekt budowlany kortu tenisowego na terenie Medycznej Szkoły Policealnej i ZS im. Marii Skłodowskiej Curie w Mińsku Mazowieckim, sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. 1. mgr inż. Bogusław Kowalczyk 2

terenie Medycznej Szkoły Policealnej i ZS im.

3 Zawartość Strona 3 1. ORIENTACJA PLAN ZAGOSPODAROWANIA TERENU OPIS TECHNICZNY Dane identyfikacyjne Przedmiot opracowania Podstawa opracowania Opis stanu istniejącego terenu objętego opracowaniem Stan projektowy Konstrukcja nawierzchni Technologia układania nawierzchni boiska Ogrodzenie Chodniki i Zieleń RZUT POZIOMY TERENU BOISKA SKALA 1: PRZEKRÓJ NORMALNY SKALA 1: SZCZEGÓŁ OBRAMOWANIA BOISKA SKALA 1: SZCZEGÓŁ KONSTRUKCYJNY OGRODZENIA SKALA 1:

.. 7 3..7. Technologia układania nawierzchni boiska... 8 3..8. Ogrodzenie... 8 3..9. Chodniki i Zieleń... 8 4. RZUT POZIOMY TERENU BOISKA SKALA 1:200.

4 Strona 4 1. ORIENTACJA PROJEKT BUDOWLANY KORTU TENISOWEGO NA TERENIE MEDYCZNEJ SZKOŁY POLICEALNEJ I ZS IM. MARII SKŁODOWSKIEJ CURIE W MIŃSKU MAZOWIECKIM Rys. nr 1 Orientacja Skala 1:10000 Projektant: mgr inż. Bogusław Kowalczyk Maj

5 Strona 5 2. PLAN ZAGOSPODAROWANIA TERENU 5

6 3. OPIS TECHNICZNY Strona Dane identyfikacyjne Inwestor: MEDYCZNA SZKOŁA POLICEALNA UL. 1 PLM WARSZAWA MIŃSK MAZOWIECKI Projektant: mgr inż. Bogusław Kowalczyk Przedmiot opracowania Przedmiotem opracowania jest wybudowanie kortu tenisowego na terenie Medycznej Szkoły Policealnej i Zespołu Szkół im. Marii Skłodowskiej Curie w Mińsku Mazowieckim, działka nr 2476/ Podstawa opracowania - Wyrys z mapy zasadniczej w skali 1:500, - Wizja w terenie, pomiary własne i pomiary geodezyjne w terenie, - Specyfikacja techniczna wykonania i odbioru robót dotycząca sztucznych nawierzchni sportowych, - Normy Polskie i Europejskie PN-EN 1176:2000 określające wymogi bezpieczeństwa dla różnego rodzaju sprzętu do zabaw na wolnym powietrzu oraz PN-EN 1177:2000 określającej wymogi bezpieczeństwa oraz metody przeprowadzania testów w zakresie amortyzujących nawierzchni przeznaczonych do placów zabaw Opis stanu istniejącego terenu objętego opracowaniem Terenem inwestycji jest działka o numerze 2476/2 zlokalizowana w Mińsku Mazowieckim na terenie Medycznej Szkoły Policealnej i Zespołu Szkół im. Marii Skłodowskiej. Teren szkolny umiejscowiony jest przy ulicach: 1 PLM Warszawa i Śniadeckich. Lokalizacja kortu tenisowego ustalona została w południowo zachodniej części terenu szkolnego między ogrodzeniem a budynkiem szkoły (jak 6

Marii Skłodowskiej Curie w Mińsku Mazowieckim, działka nr 2476/2. 3.

7 Strona 7 na rys. nr 2). Na terenie objętym opracowaniem istnieje nawierzchnia gruntowa, trawiasta oraz występują stare krawężniki betonowe jak również uzbrojenie podziemne wodociąg i kanalizacja deszczowa Stan projektowy Na terenie objętym opracowaniem projektuje się: - Kort tenisowy o nawierzchni syntetycznej poliuretanowej o wymiarze brutto 19 x 38m i polu gry 23,77 x 8,23m, - Ogrodzenie z siatki systemowej o wysokości 4m wraz z bramą techniczną i furtką. Spadek podłużny boiska przyjęto na poziomie 0,5%. Odprowadzenie wód opadowych powierzchniowo i opaską drenarską Konstrukcja nawierzchni Ze względu na istniejące warunki gruntowe i wytyczne zawarte w specyfikacji technicznej wykonania i odbioru robót dotyczącej sztucznych nawierzchni sportowych: - nawierzchnia poliuretanowo-gumowa -10 mm, - warstwa stabilizująca z granulatu gumowego, kruszywa mineralnego i spoiwa PU 35mm, - warstwa wyrównawcza z miału kamiennego 0-4mm - 1 cm, - warstwa z tłucznia o frakcji 0-63,5mm ze spadkiem 0,5% - 15 cm, - Piasek ubijany warstwami - 10 cm - geowłóknina F250 Nawierzchnia boiska obramowana obrzeżem betonowym 8 x 30cm ułożonych na ławie betonowej z betonu B10 wg rysunku nr 5 niniejszego opracowania. 7

Stan projektowy Na terenie objętym opracowaniem projektuje się: - Kort tenisowy o nawierzchni syntetycznej poliuretanowej o wymiarze brutto 19 x 38m i polu gry 23,77 x 8,23m, - Ogrodzenie z siatki

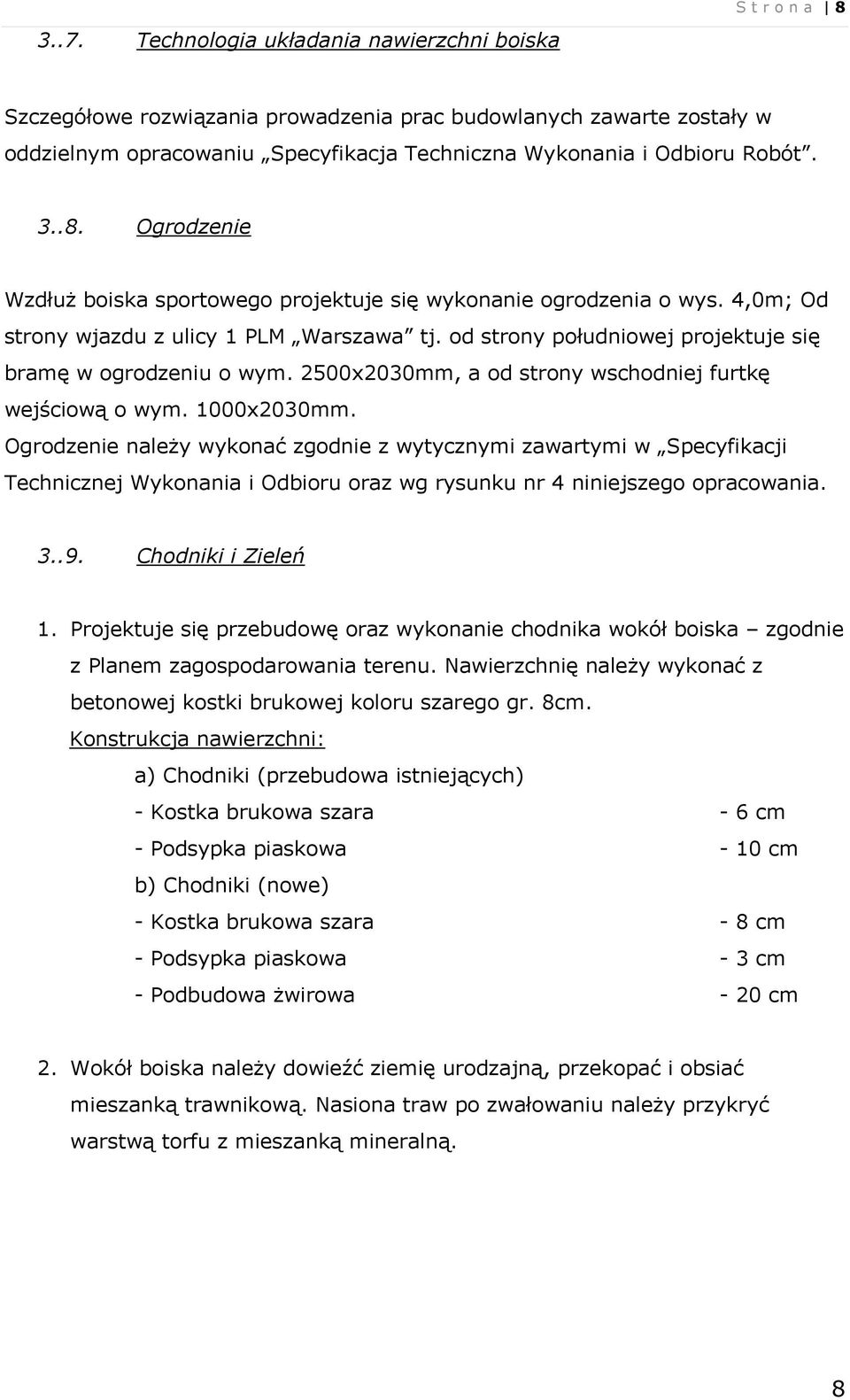

8 Strona Technologia układania nawierzchni boiska Szczegółowe rozwiązania prowadzenia prac budowlanych zawarte zostały w oddzielnym opracowaniu Specyfikacja Techniczna Wykonania i Odbioru Robót Ogrodzenie Wzdłuż boiska sportowego projektuje się wykonanie ogrodzenia o wys. 4,0m; Od strony wjazdu z ulicy 1 PLM Warszawa tj. od strony południowej projektuje się bramę w ogrodzeniu o wym. 2500x2030mm, a od strony wschodniej furtkę wejściową o wym. 1000x2030mm. Ogrodzenie należy wykonać zgodnie z wytycznymi zawartymi w Specyfikacji Technicznej Wykonania i Odbioru oraz wg rysunku nr 4 niniejszego opracowania Chodniki i Zieleń 1. Projektuje się przebudowę oraz wykonanie chodnika wokół boiska zgodnie z Planem zagospodarowania terenu. Nawierzchnię należy wykonać z betonowej kostki brukowej koloru szarego gr. 8cm. Konstrukcja nawierzchni: a) Chodniki (przebudowa istniejących) - Kostka brukowa szara - 6 cm - Podsypka piaskowa - 10 cm b) Chodniki (nowe) - Kostka brukowa szara - 8 cm - Podsypka piaskowa - 3 cm - Podbudowa żwirowa - 20 cm 2. Wokół boiska należy dowieźć ziemię urodzajną, przekopać i obsiać mieszanką trawnikową. Nasiona traw po zwałowaniu należy przykryć warstwą torfu z mieszanką mineralną. 8

2500x2030mm, a od strony wschodniej furtkę wejściową o wym. 1000x2030mm.
