NITROWANIE UTLENIAJĄCE TOLUENU MIESZANINĄ KWASU AZOTOWEGO, SIARKOWEGO I BEZWODNIKA CHROMOWEGO * * * Wstęp

Transkrypt

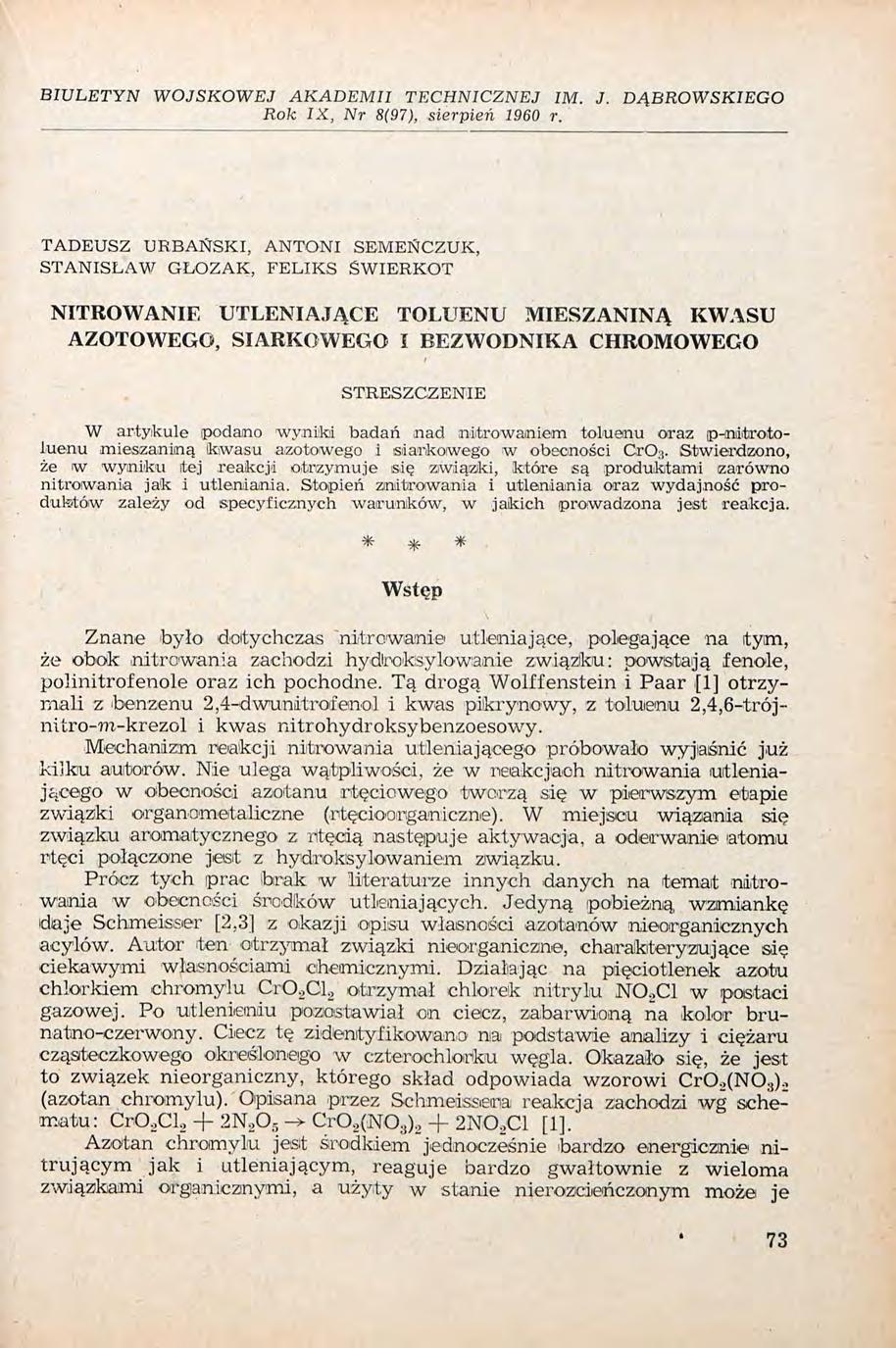

1 BIULETY WOJSKOWEJ AKADEMII TECICZEJ IM. J. DĄBROWSKIEGO Rok IX, r 8(97), sierpień 1960 r. TADEUSZ URBAŃSKI, ATOI SEMEŃCZUK, STAISŁAW GŁOZAK, FELIKS SWIERKOT ITROWAIE UTLEIAJĄCE TOLUEU MIESZAIĄ KWASU AZOTOWEGO, SIARKOWEGO I BEZWODIKA CROMOWEGO STRESZCZEIE W artykule podano wyniki badań nad nitrowaniem toluenu oraz p-nitrotoluenu mieszaniną ikwasu azotowego i siarkowego w obecności СЮ. Stwierdzono, że w wyniku itej reakcji otrzymuje się związki, które są produktami zarówno nitrowania jak i utleniania. Stopień znitrowania i utleniania oraz wydajność produktów zależy od specyficznych warunków, w jakich prowadzona jest reakcja. * * * Wstęp Znane było dotychczas "nitrowanie utleniające, polegające na tym, że obok nitrowania zachodzi hydtroksylowanie związku: powstają fenole, polinitrofenole oraz ich pochodne. Tą drogą Wolffenstein i Paar [1] otrzymali z benzenu 2,4-dwunitrofenol i kwas pikrynowy, z toluenu 2,4,6-trójnitro-łn-krezol i kwas nitrohydroksybenzoesowy. Mechanizm reakcji nitrowania utleniającego próbowało wyjaśnić już kilku autorów. ie ulega wątpliwości, że w reakcjach nitrowania utleniającego w obecności azotanu rtęciowego tworzą się w pierwszym etapie związki organometaliczne (rtęcioorganiczne). W miejscu wiązania się związku aromatycznego z rtęcią następuje aktywacja, a oderwanie atomu rtęci połączone jest z hydroksylowaniem związku. Prócz tych prac brak w literaturze innych danych na temat nitrowania w obecności środków utleniających. Jedyną pobieżną wzmiankę daje Schmeisser [2.] z okazji opisu własności azotanów nieorganicznych acylów. Autor ten otrzymał związki nieorganiczne, charakteryzujące się ciekawymi własnościami chemicznymi. Działając na pięciotlenek azotu chlorkiem chromylu Cr0 2 Cl 2 otrzymał chlorek nitrylu 0 2 C1 w postaci gazowej. Po utlenianiu pozostawiał on ciecz, zabarwioną na kolor brunatno-czerwony. Ciecz tę zidentyfikowano na podstawie analizy i ciężaru cząsteczkowego określonego w czterochlorku węgla. Okazało się, że jest to związek nieorganiczny, którego skład odpowiada wzorowi Cr0 2 (O ;J ).; (azotan chromylu). Opisana przez Schmeissena reakcja zachodzi wg schematu: Cr0 2 Cl ^ Cr0 2 (0 ) 2 + 2O..C1 [1]. Azotan chromylu jest środkiem jednocześnie bardzo energicznie nitrującym jak i utleniającym, reaguje bardzo gwałtownie z wieloma związkami organicznymi, a użyty w stanie nierozcieńczonym może je 7

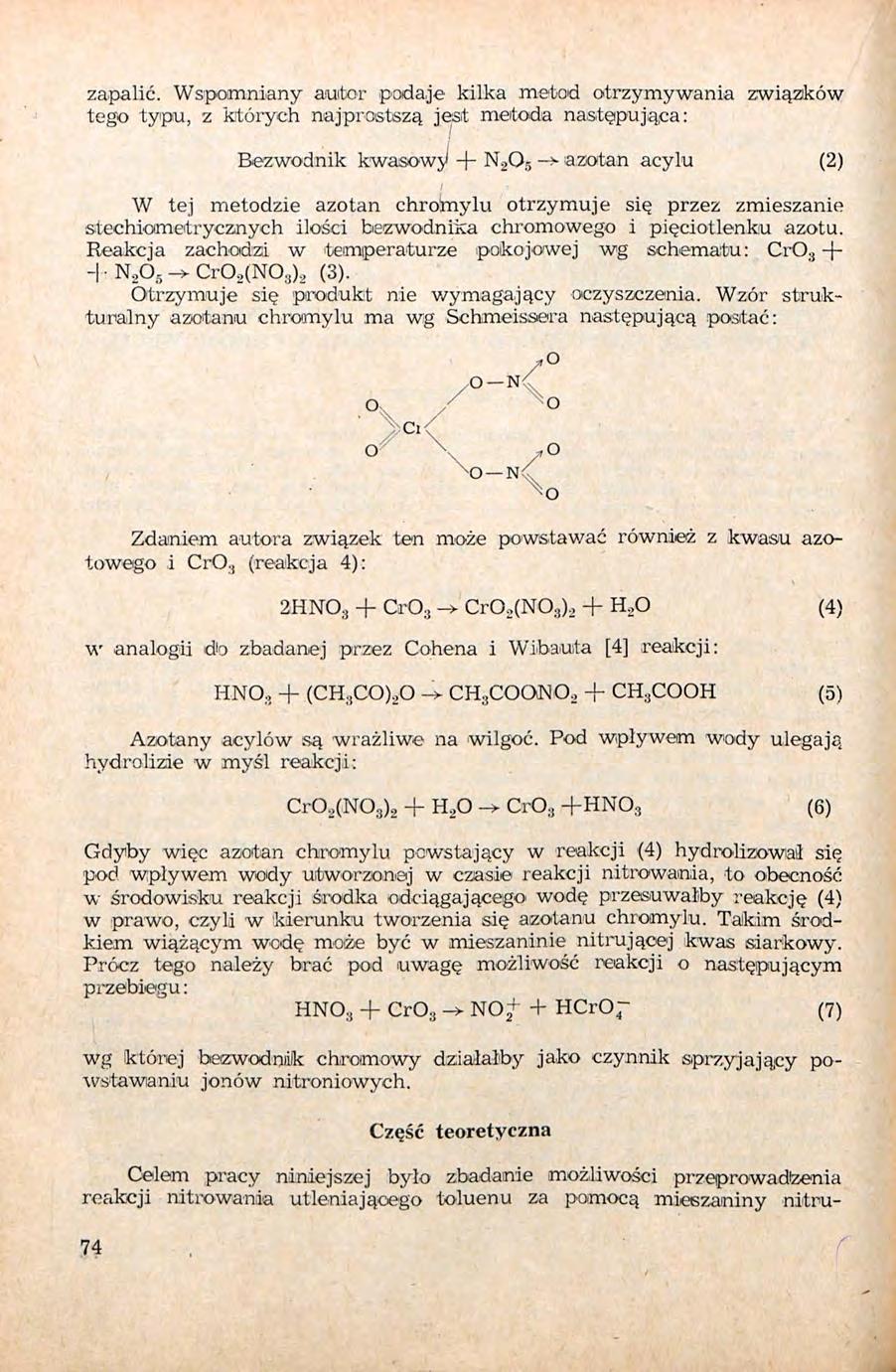

2 zapalić. Wspomniany autor podaje kilka metod otrzymywania związków tego typu, z których najprostszą jest metoda następująca: Bezwodnik kwasowy > azotan acylu (2) W tej metodzie azotan chromy lu otrzymuje się przez zmieszanie stechiometrycznych ilości bezwodnika chromowego i pięciotlenku azotu. Reakcja zachodzi w temperaturze pokojowej wg schematu: Cr0 -f- -b > Cr0 2 (0 8 ) 2 (). Otrzymuje się produkt nie wymagający oczyszczenia. Wzór strukturalny azotanu chromylu ma wg Schmeissera następującą postać: / - < o Zdaniem autora związek ten może powstawać również z kwasu azotowego i CrO.j (reakcja 4): 2O., + CrO :! -> Cr0 2 (O ;! ) (4) w analogii do zbadanej przez Cohena i Wibauta [4] reakcji: O., + (C CO) 2 0 -> C s COO0 2 + C COO (5) Azotany acylów są wrażliwe na wilgoć. Pod wpływem wody ulegają hydrolizie w myśl reakcji: Cr0 2 (0 ) r* Cr0 +0 (6) Gdyby więc azotan chromylu powstający w reakcji (4) hydrolizowaił się pod wpływem wody utworzonej w czasie reakcji nitrowania, to obecność w środowisku reakcji środka odciągającego' wodę przesuwałby reakcję (4) w prawo, czyli w kierunku tworzenia się azotanu chromylu. Takim środkiem wiążącym wodę może być w mieszaninie nitrującej kwas siarkowy. Prócz tego należy brać pod uwagę możliwość reakcji o następującym przebiegu : O, + Cr0 -> O+ + Cr0 4 - (7) wg której bezwodnik chromowy działałby jako czynnik sprzyjający powstawaniu jonów nitroniowych. Część teoretyczna Celem pracy niniejszej było zbadanie możliwości przeprowadzenia reakcji nitrowania utleniającego toluenu za pomocą mieszaniny nitru- 74

3 jącej i bezwodnika chromowego, jako czynnika utleniającego. Spodziewano się, że reakcja przebiegałaby wg schematu: CO CO Reakcja ta byłaby ciekawa z punktu widzenia teoretycznego, jak i ze względu na cenne produkty, które można byłoby otrzymać tą drogą. Z punktu widzenia teoretycznego wykazałaby możliwość przeprowadzenia dwóch reakcji jednostkowych równocześnie. Pod względem praktycznym, przy założeniu, że uzyska się dobrą wydajność reakcji, mogłyby powstać korzyści ekonomiczne wynikające z połączenia tych dwóch procesów jednostkowych. W pracy starano się określić optymalne warunki reakcji przez zbadanie następujących czynników: 1. Wpływu wzajemnego stosunku stężeń substratów, a więc: a) procentową zawartość kwasu azotowego w mieszaninie nitrującej, odpowiadającą maksymalnej wydajności produktów nitrowania utleniającego (określonej na podstawie prób zebranych w tabeli 1); b) procentową zawartość kwasu siarkowego w mieszaninie nitrującej, przy której uzyskuje się najlepsze wyniki (tabela 2); c) optymalną ilość bezwodnika chromowego (tabela ); d) optymalną zawartość wody w mieszaninie nitrującej tabela 4). 2. Temperaturę reakcji (tabela 5).. Czasu reakcji (tabela 6). 4. Kolejność dozowanych substratów. Z wyników eksperymentalnych niniejszej pracy można wnioskować, że teoretyczne założenie przeprowadzenia reakcji nitrowania utleniającego toluenu mieszaniną kwasu azotowego, siarkowego i bezwodnika chromowego okazało się słuszne. Uzyskano bowiem z toluenu: kwas p-nitrobenzoesowy i aldehyd 2,4-dwunitrobenzoesowy, z p-nitrotuluenu: kwas 2,4-dwunitrobenzoesowy i aldehyd 2,4-dwunitrobenzoesowy. Obok nitrowania pierścienia aromatycznego, zachodzi więc jednocześnie proces utleniania grupy metylowej do grupy aldehydowej lub karboksylowej. Optymalny skład mieszaniny nitrującej do otrzymania kwasu p-nitrobenzoesowego wynosi (patrz tabela 4, r próby ): 0 15,2% 2 S0 4 67,6%..O 17,2%

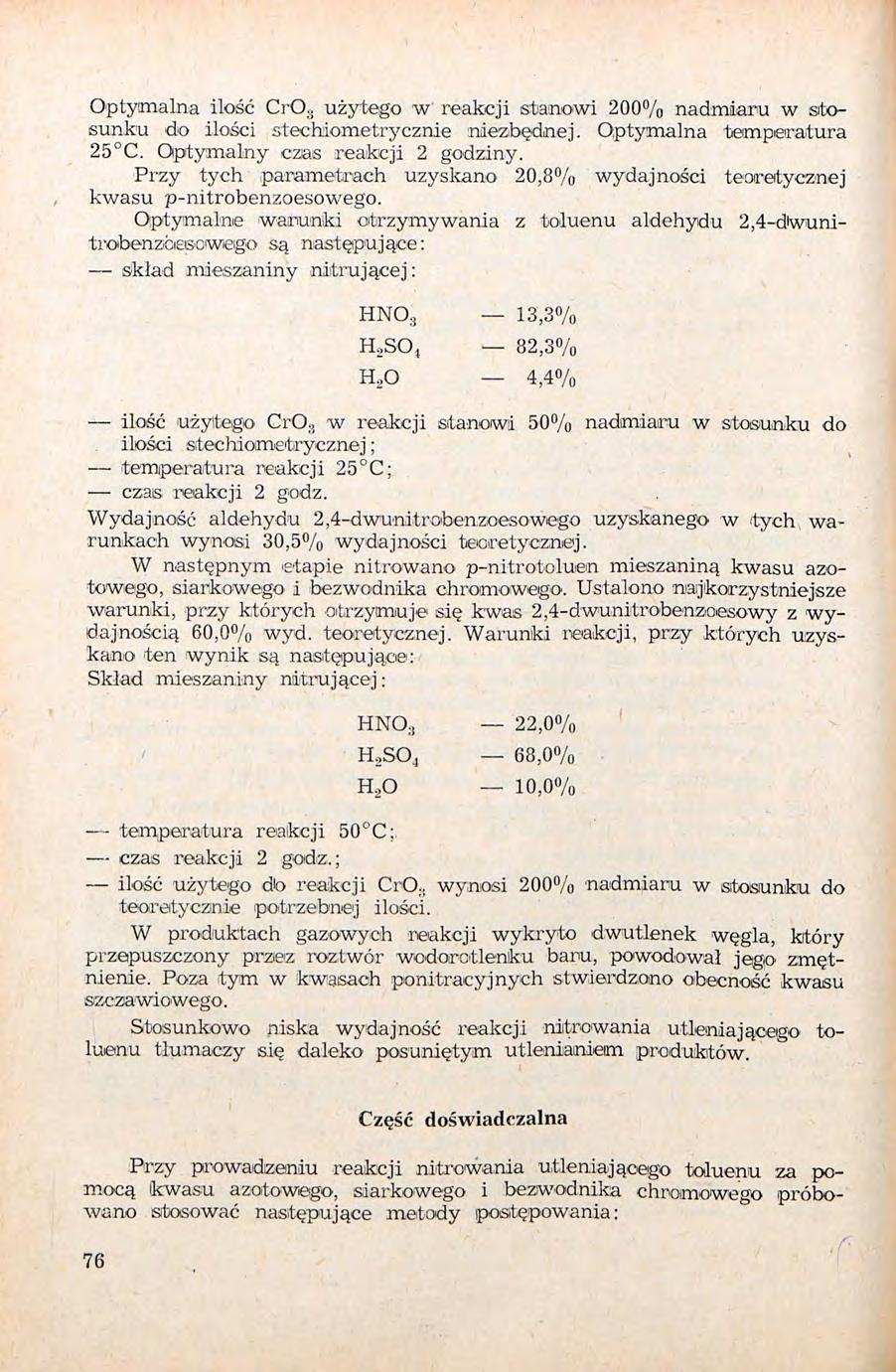

4 Optymalna ilość Cr0 użytego w reakcji stanowi 200% nadmiaru w stosunku do ilości stechiometrycznie niezbędnej. Optymalna temperatura 25 C. Optymalny czas reakcji 2 godziny. Przy tych paranie'.ruch uzyskano 20,8% wydajności teoretycznej kwasu p-nitrobenzoesowego. Optymalne warunki otrzymywania z toluenu aldehydu 2,4-dwunitrobenzóesowego są następujące: Skład mieszaniny nitrującej : O.j 1,%..SO, 82,% 2 0 4,4% ilość użytego CrO :i w reakcji stanowi 50% nadmiaru w stosunku do ilości stechiornetryeznej ; temperatura reakcji 25 C; czas reakcji 2 godz. Wydajność aldehydu 2,4-dwunitrobenzoesowego uzyskanego w tych warunkach wynosi 0,5% wydajności teoretycznej. W następnym etapie nitr owano p-nitrotoluen mieszaniną kwasu azotowego, siarkowego i bezwodnika chromowego. Ustalono najkorzystniejsze warunki, przy których otrzymuje się kwas 2,4-dwunitrobenzoesowy z wydajnością 60,0% wyd. teoretycznej. Warunki reakcji, przy których uzyskano ten wynik są następujące: Skład mieszaniny nitrującej : O.j 22,0% 2 SO, 68,0% ,0% temperatura reakcji 50 C; czas reakcji 2 godz.; ilość użytego db reakcji CrO.. wynosi 200% nadmiaru w stosunku do teoretycznie potrzebnej ilości. W produktach gazowych reakcji wykryto dwutlenek węgla, który przepuszczony przez roztwór wodorotlenku banu, powodował jego zmętnienie. Poza tym w kwasach p-onitracyjnych stwierdzono obecność kwasu szczawiowego. Stosunkowo niska wydajność reakcji nitrowania utleniającego toluenu tłumaczy się daleko posuniętym utlenianiem produktów. Część doświadczalna Przy prowadzeniu reakcji nitrowania utleniającego toluenu za pomocą (kwasu azotowego, siarkowego i bezwodnika chromowego próbowano stosować następujące metody postępowania : 76 ;/

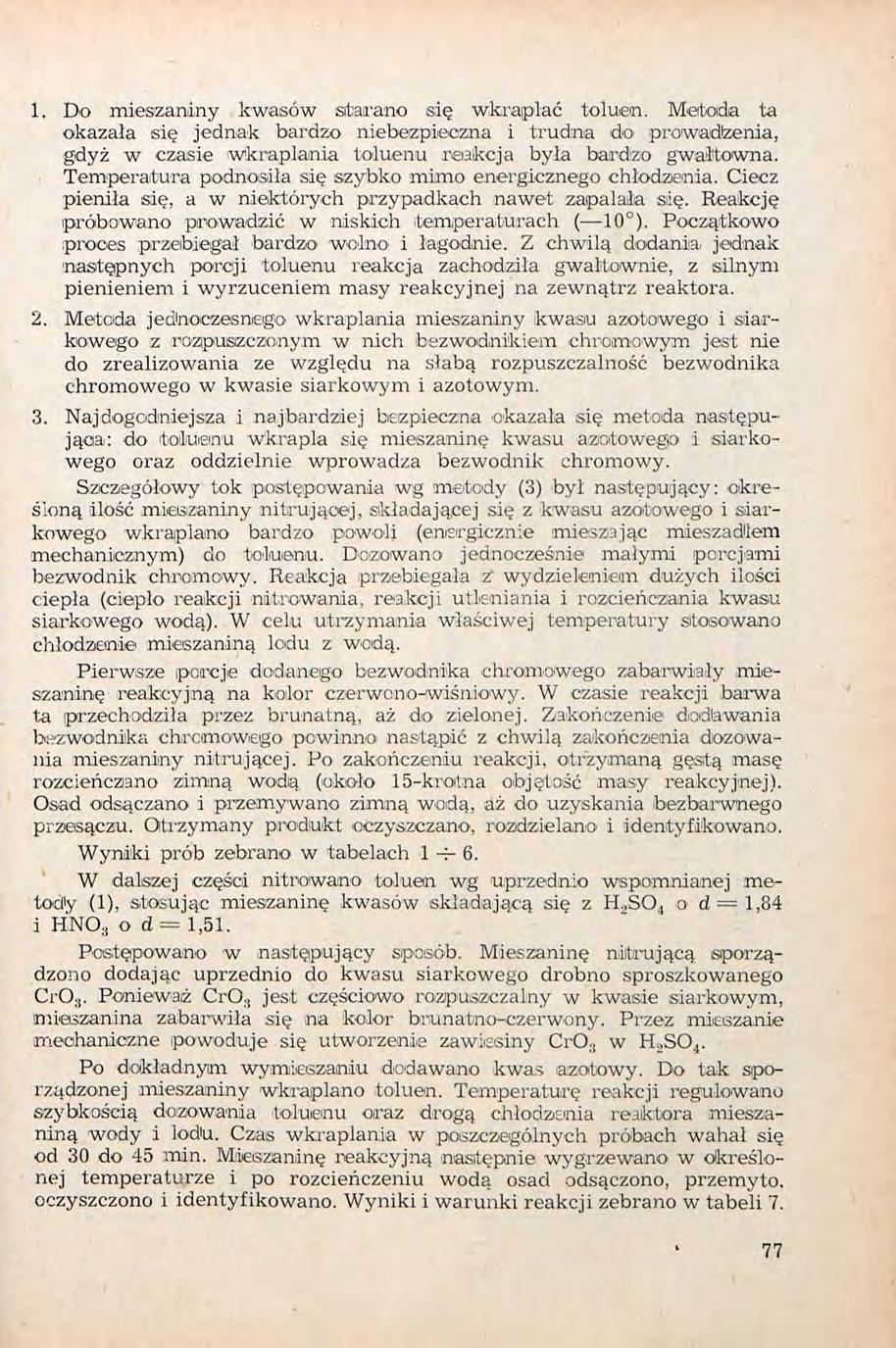

5 1. Do mieszaniny kwasów starano się wkraplać toluen. Metoida ta okazała się jednak bardzo niebezpieczna i trudna do prowadzenia, gdyż w czasie wkraplania toluenu reakcja była bardzo gwałtowna. Temperatura podnosiła się szybko mimo energicznego chłodzenia. Ciecz pieniła się, a w niektórych przypadkach nawet zapalała się. Reakcję próbowano prowadzić w niskich temperaturach ( 10 ). Początkowo proces przebiegał bardzo wolno i łagodnie. Z chwilą dodania, jednak następnych porcji toluenu reakcja zachodziła gwałtownie, z silnym pienieniem i wyrzuceniem masy reakcyjnej na zewnątrz reaktora. 2. Metoda jednoczesnego wkraplania mieszaniny kwasu azotowego i siarkowego z rozpuszczonym w nich bezwodnikiem chromowym jest nie do zrealizowania ze względu na słabą rozpuszczalność bezwodnika chromowego w kwasie siarkowym i azotowym.. ajdogodniejsza i najbardziej bezpieczna okazała się metoda następująca: do toluenu wkrapla się mieszaninę kwasu azotowego i siarkowego oraz oddzielnie wprowadza bezwodnik chromowy. Szczegółowy tok postępowania wg metody () był następujący: określoną ilość mieszaniny nitrującej, składającej się z kwasu azotowego i siarkowego wkraplano bardzo powoli (energicznie mieszając mieszadłem mechanicznym) do toluenu. Dozowano jednocześnie małymi porcjami bezwodnik chromowy. Reakcja przebiegała z wydzieleniem dużych ilości ciepła (ciepło reakcji nitrowania, reakcji utleniania i rozcieńczania kwasu siarkowego wodą). W celu utrzymania właściwej temperatury stosowano chłodzenie mieszaniną lodu z wodą. Pierwsze porcje dodanego bezwodnika chromowego zabarwiały mieszaninę reakcyjną na kolor czerwono-wiśniowy. W czasie reakcji barwa ta przechodziła przez brunatną, aż do zielonej. Zakończenie dodawania bezwodnika chromowego powinno nastąpić z chwilą zakończenia dozowania mieszaniny nitrującej. Po zakończeniu reakcji, otrzymaną gęstą masę rozcieńczano zimną wodą, (około 15-krotna objętość masy reakcyjnej). Osad odsączano i przemywano zimną wodą, aż do uzyskania bezbarwnego przesączu. Otrzymany produkt oczyszczano, rozdzielano i identyfikowano. Wyniki prób zebrano w tabelach 1 6. W dalszej części nitrowano toluen wg uprzednio wspomnianej metody (1), stosując mieszaninę kwasów składającą się z.,s0 4 o d 1,84 i O :1 o d = 1,51. Postępowano w następujący sposób. Mieszaninę nitrującą sporządzono dodając uprzednio do kwasu siarkowego drobno sproszkowanego CrO :i. Ponieważ CrO ;i jest częściowo rozpuszczalny w kwasie siarkowym, mieszanina zabarwiła się na kolor brunatno-czerwony. Przez mieszanie mechaniczne powoduje się utworzenie zawiesiny CrO :i w.,s0 4. Po dokładnym wymieszaniu dodawano kwas azotowy. Do tak sporządzonej mieszaniny wkraplano toluen. Temperaturę reakcji regulowano szybkością dozowania toluenu oraz drogą chłodzenia reaktora mieszaniną wody i lodu. Czas wkraplania w poszczególnych próbach wahał się od 0 do 45 min. Mieszaninę reakcyjną następnie wygrzewano w określonej temperaturze i po rozcieńczeniu wodą osad odsączono, przemyto, oczyszczono i identyfikowano. Wyniki i warunki reakcji zebrano w tabeli 7. 77

6 - ем с u -с 1 я г ~S u i.e с E a; -с " "Я С - С lo см CJ с" U O >-t *-< f- W M M CS1 u с* s С* С M И* см" СМ* С а я а 1> гн С Csf СлГ г-г U CM I - co^ с" " as m r-ł стг S А С Н " г-г см * M & к w ^-t CM e * л Й в в t-i ; CM CM CM CM Ri " 'S С Ь см см см см а i S g S з e 41 ô Ć & S 5 01 С Я 01 ас з К te 4 60 Il «Г с _,- II 1 (O (Q (0 CM CM CMCM w CD CD С CD см см см см _г ее ex CM С Tj< 0 г-г в 1 II з 4 СМ С 78

7 tu > et)? U R., oui 2 а гч СМ I CM I CM I I Ш E см M. С а л OJ - "с M i l l OJ Ol CD CD (S bfl tu л S U 0 с CC g 1 с * (M? -o в с с V С I) '5 а, ^ CC Vj T) p» Я - С -* С *- с tu g I з с а" э " CIS CO o" p»г IM CM CM I I I CM Г Г Tf см см см см CO CT. Oj ел Tl CO 00 т?г OS CO CD 00 o" i-< i-f CM" CM CM CM CM Ol Ol Ol Ol в CO CO I т-н Г " CM CO CO I SB 1 s 'S s й СЛ 0 1 л I* ' чя "»* (в Бе te s & а -а С -С Czas reakcji ш godz. «Temperatura reakcj i ш С Toluen g «5 Q0 te я з d * û э T J 1 '(fi CM CM CM CM I I I I СЭ O Ol Oj ^ CO CO смсмсм см O) CO IO i> С OS ю см" с см" см" CM CM CM CM CM Ю IO 1П ю in смсм CM CM CM 0,0 0,0 8, ,0 : oj ел ел m 4,2 4,2 4,2 4,2 4,2 за 0 W 1 II з в с CO CO CO " «ce,_," 00 Z "в I с с с с с i CM CO L. p. Р.' ^ Ю 79

8 с - гч се CJ Xl ci -.-i.-i -a v m - Я ч «cd Я) Ю С LO " 1-Г г-н" 1-Г -a Ł> л -Г* С M I С ю" *" ^ - cg I I I I х U - см см см см в ft. ю ю" см" -Л с -К с н CD С С.4 см" ' J Я j сб Е OJ - a 'Ć7 CJ - S S * CU С Cv С см см см см i с S: э С в S ' s -s? з Б с н ю ю ю ю см см см см * в св m св CD "j ь II з а ( CM СМ^ СМ_ C с" с j с" с* ^1 Tj< ^ł 1 м см с s*,-г в к s II. -i н M Я * D. I-I Н И И * 80

9 . U - M i l a in СЗ Е-1 с a ^-1 t> t> с- С С в «4) " С Я> т < CS1 ТЗ 5 л S g S u ô s " t-i ( M O O ю Ol CM ( m щ ю in ( (M ( M O O O O s см_ с ^ с см" с н «^ O M CU o RS c» CS > Cl? С *C ce tli O O Ы) 0) & o в o u Л eu ce JA 'S XI O CU >JQ Я «S i P СП ьл.s CC ев, ей CS II. - 4) с as, п Е 2 -м (V, С С R 'в M DO ею К С- Tł* y~t ) 05 Ol (M с" с с" -j- Ô ю m ю ю CM CM СМ (М Я - in ею Xl 'W 01? II с с с м m CL 6 Biuletyn WAT nr 8 81

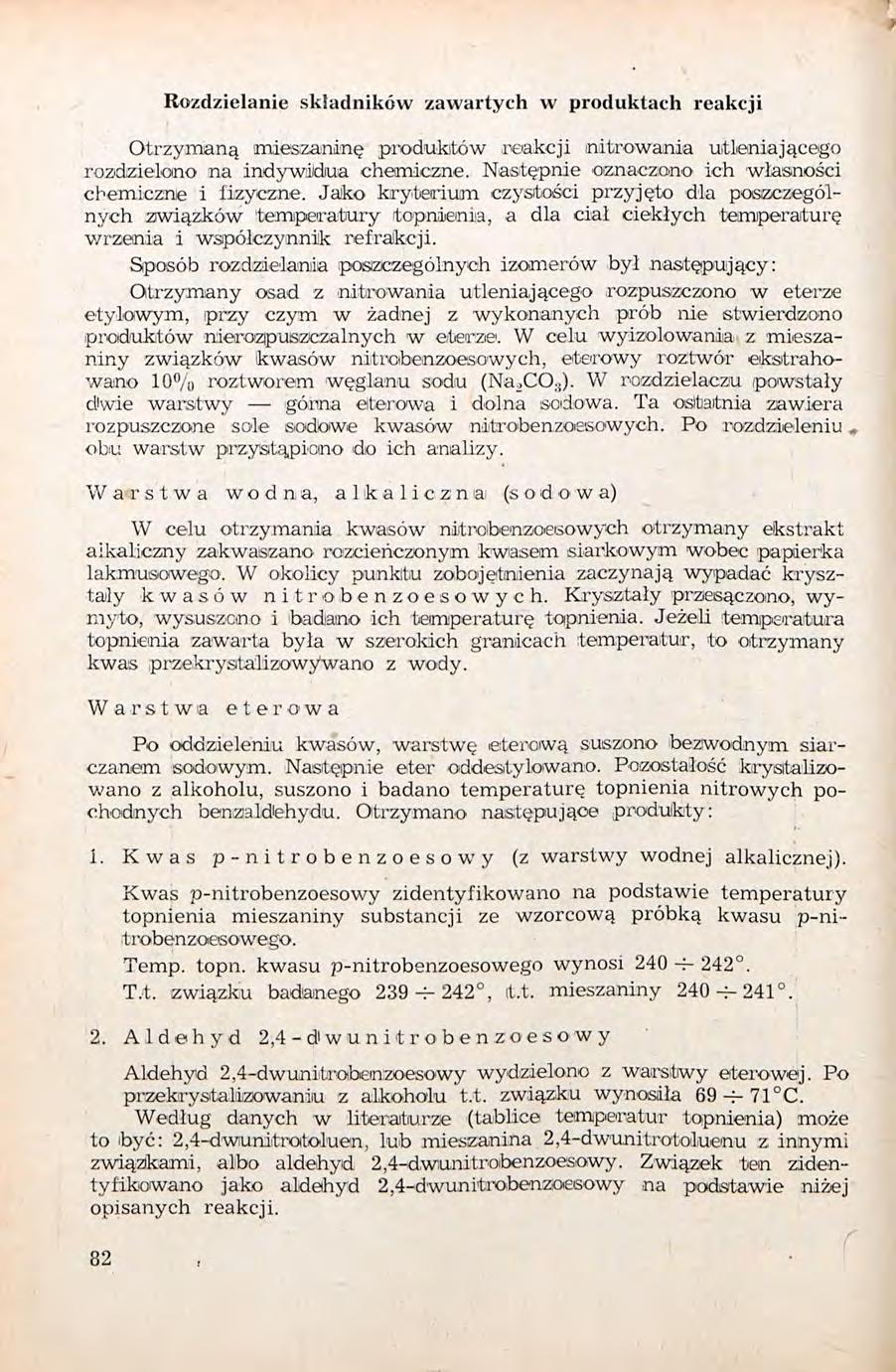

10 Rozdzielanie składników zawartych w produktach reakcji Otrzymaną mieszaninę produktów reakcji nitrowania utleniającego rozdzielono na indywidua chemiczne. astępnie oznaczono ich własności chemiczne i fizyczne. Jako kryterium czystości przyjęto dla poszczególnych związków temperatury topnienia, a dla ciał ciekłych temperaturę wrzenia i współczynnik refrakcji. Sposób rozdzielania poszczególnych izomerów był następujący: Otrzymany osad z nitrowania utleniającego rozpuszczono w eterze etylowym, przy czym w żadnej z wykonanych prób nie stwierdzono produktów nierozpuszczalnych w eterze. W celu wyizolowania z mieszaniny związków kwasów nitrobenzoesowych, eterowy roztwór ekstrahowano 10% roztworem węglanu sodu (a_,co :! ). W rozdzielaczu powstały dwie warstwy górna eterowa i dolna sodowa. Ta ostatnia zawiera rozpuszczone sole sodowe kwasów nitrobenzoesowych. Po rozdzieleniu obu warstw przystąpiono do ich analizy. Warstwa wodna, alkaliczna (sod o w a) W celu otrzymania kwasów nitrobenzoesowych otrzymany ekstrakt alkaliczny zakwaszano rozcieńczonym kwasem siarkowym wobec papierka lakmusowego. W okolicy punktu zobojętnienia zaczynają wypadać kryształy kwasów nitrobenzoesowych. Kryształy przesączono, wymyto, wysuszono i badano ich temperaturę topnienia. Jeżeli temperatura topnienia zawarta była w szerokich granicach temperatur, to otrzymany kwas przekrystalizowywano z wody. Warstwa eterowa Po oddzieleniu kwasów, warstwę eterową suszono bezwodnym siarczanem sodowym. astępnie eter oddestylowano. Pozostałość krystalizowano z alkoholu, suszono i badano temperaturę topnienia nitrowych pochodnych benzaldehydu. Otrzymano następujące produkty: 1. Kwas p-nitrobenzoesowy (z warstwy wodnej alkalicznej). Kwas p-nitrobenzoesowy zidentyfikowano na podstawie temperatury topnienia mieszaniny substancji ze wzorcową próbką kwasu p-nitrobenzoesowego. Temp. topn. kwasu p-nitrobenzoesowego wynosi 240 -f T.t. związku badanego 29 -^ 242, t.t. mieszaniny Aldehyd 2,4 - d w u n i t г o b e n z o e s o w y Aldehyd 2,4-dwuniitrobeinzoesowy wydzielono z warstwy eterowej. Po przekrystalizowaniiu z alkoholu t.t. związku wynosiła 69-"-71 C. Według danych w literaturze (tablice temperatur topnienia) może to być: 2,4-dwunitrotoluen, lub mieszanina 2,4-dwunitrotoluenu z innymi związkami, albo aldehyd 2,4-dwunitrobenzoesowy. Związek ten zidentyfikowano jako aldehyd 2,4-dwunitrobenzoesowy na podstawie niżej opisanych reakcji. ii 2
