- opracowanie tablic rozdzielczych
|
|
- Bronisław Kaczmarczyk
- 7 lat temu
- Przeglądów:
Transkrypt
1 Podstawa opracowania. Podstawa opracowania: - zlecenie inwestora, - projekt techniczny branży budowlanej, - wizja lokalna - obowiązujące przepisy i normy. 2. Zakres opracowania. Projekt obejmuje instalację elektryczną wnętrzową do przebudowy w budynku Starostwa Powiatowego w Choszcznie ul. Nadbrzeżna 2. Do zakresu opracowania niniejszego dokumentu wchodzą następujące zagadnienia: - opracowanie tablic rozdzielczych TG TABLICA GŁÓWNA /półpiętro/ rozbudowa TABLICA TR 0/1- piwnica TABLICA TR 1/2 - parter /Pow. Zarząd Dróg/ TABLICA TR 2/1 piętro TABLICA TR 3/1 - opracowanie instalacji oświetleniowej i gniazd wtykowych, - opracowanie instalacji gniazd wtykowych komputerowych /parter/ - opracowanie instalacji telefonicznej, komputerowej /parter/ - opracowanie instalacji oświetlenia ewakuacyjnego 3. Opis techniczny. 3.1 Zasilanie budynku z sieci elektroenergetycznej Zasilanie obiektu stanowi istniejące przyłącze kablowe kablem YAKY 4x70 mm² do złącza ZK 3a zlokalizowanego na zewnętrznej ścianie budynku przy wejściu do budynku od strony parkingu wewnętrznego Starostwa pozostaje bez zmian.

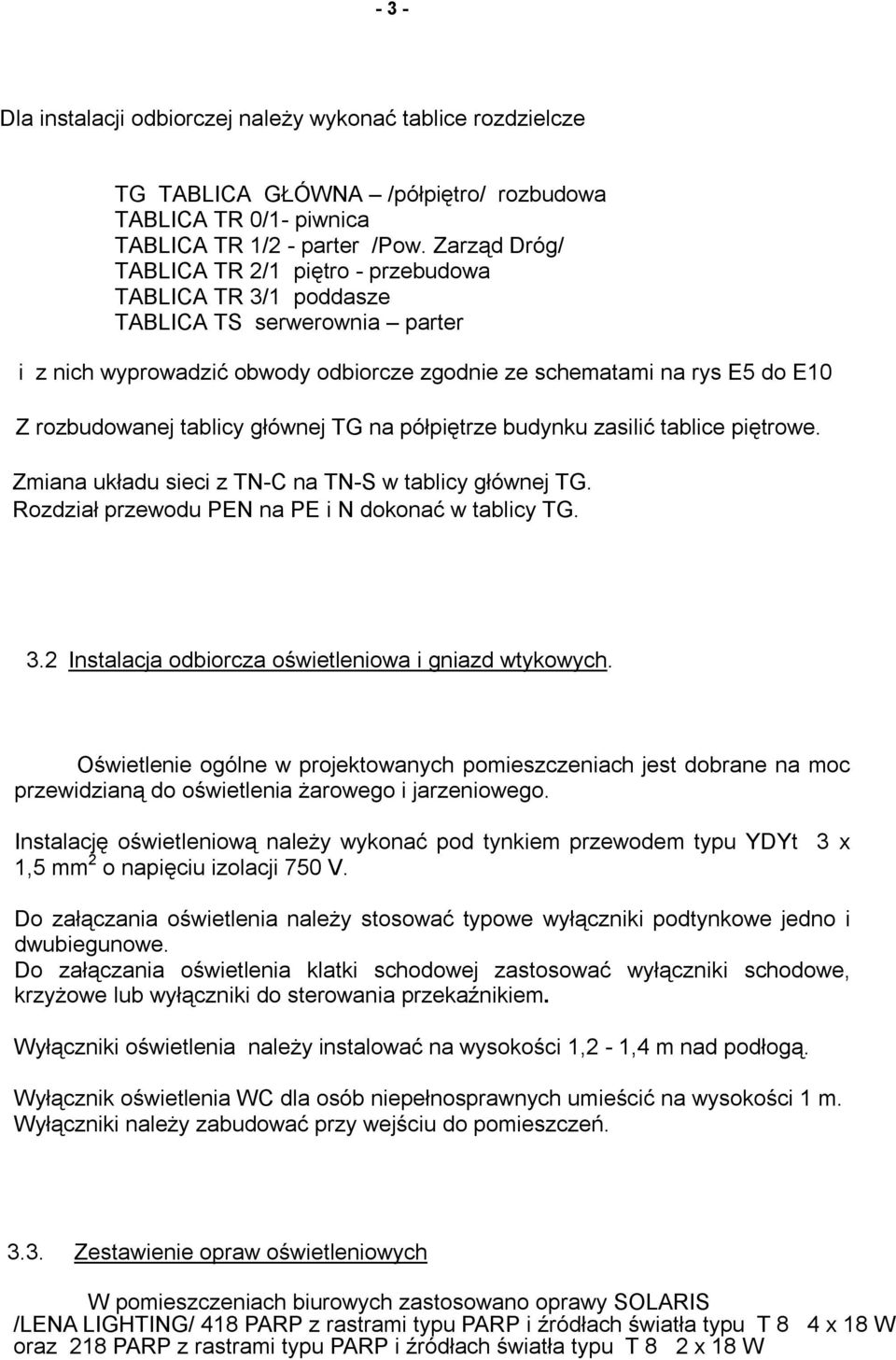

2 - 3 - Dla instalacji odbiorczej należy wykonać tablice rozdzielcze TG TABLICA GŁÓWNA /półpiętro/ rozbudowa TABLICA TR 0/1- piwnica TABLICA TR 1/2 - parter /Pow. Zarząd Dróg/ TABLICA TR 2/1 piętro - przebudowa TABLICA TR 3/1 poddasze TABLICA TS serwerownia parter i z nich wyprowadzić obwody odbiorcze zgodnie ze schematami na rys E5 do E10 Z rozbudowanej tablicy głównej TG na półpiętrze budynku zasilić tablice piętrowe. Zmiana układu sieci z TN-C na TN-S w tablicy głównej TG. Rozdział przewodu PEN na PE i N dokonać w tablicy TG. 3.2 Instalacja odbiorcza oświetleniowa i gniazd wtykowych. Oświetlenie ogólne w projektowanych pomieszczeniach jest dobrane na moc przewidzianą do oświetlenia żarowego i jarzeniowego. Instalację oświetleniową należy wykonać pod tynkiem przewodem typu YDYt 3 x 1,5 mm 2 o napięciu izolacji 750 V. Do załączania oświetlenia należy stosować typowe wyłączniki podtynkowe jedno i dwubiegunowe. Do załączania oświetlenia klatki schodowej zastosować wyłączniki schodowe, krzyżowe lub wyłączniki do sterowania przekaźnikiem. Wyłączniki oświetlenia należy instalować na wysokości 1,2-1,4 m nad podłogą. Wyłącznik oświetlenia WC dla osób niepełnosprawnych umieścić na wysokości 1 m. Wyłączniki należy zabudować przy wejściu do pomieszczeń Zestawienie opraw oświetleniowych W pomieszczeniach biurowych zastosowano oprawy SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i źródłach światła typu T 8 4 x 18 W oraz 218 PARP z rastrami typu PARP i źródłach światła typu T 8 2 x 18 W
3 - 4 Charakterystyka. Oprawa nastropowa. Obudowa oprawy wykonana z blachy stalowej malowanej proszkowo na kolor biały, raster typu PARP - parabolicznie ukształtowane odbłyśniki i gładkie poprzeczki, stateczniki - konwencjonalne magnetyczne, standardowo kompensowana. Montaż: bezpośrednio do sufitów za pomocą kołków rozporowych. Zastosowanie: pomieszczenia, gdzie korzysta się z dużej liczby monitorów komputerowych (biura projektowe, redakcje gazet itp.) ; duże i reprezentacyjne pomieszczenia użyteczności publicznej, (sale konferencyjne, placówki handlowe, itp.). W pomieszczeniach gospodarczych w piwnicy, WC zastosowano oprawy CODAR /LENA LIGHTING/ 236 i CODAR 218 o źródłach światła typu T 8 3 x 36 W i 2 x 18 W Charakterystyka. Oprawa pyłoszczelna i strugoodporna (IP 65) oprawa przemysłowa do świetlówek liniowych. Obudowa oprawy wykonana z tworzywa ABS, kolor jasnoszary, uszczelka z gumy mikroporowatej, klosz przezroczysty, wewnątrz prążkowany, zewnętrzna powierzchnia klosza gładka; klosz standardowo w wersji PC. Płyta montażowa wykonana z blachy stalowej malowanej na biało; klipsy wykonane z poliamidu wzmocnionego włóknem szklanym (w komplecie). Montaż: bezpośrednio na suficie. Dodatkowo: kompensacja, stateczniki elektroniczne. Zastosowanie: hale produkcyjne, magazynowe, warsztaty, wiaty, korytarze, pomieszczenia pomocnicze i inne. W pomieszczeniach gospodarczych w piwnicy, WC, klatkach schodowych zastosowano oprawy typu plafoniera CAMEA E 27 żarowe /LENA LIGHTING/ o źródłach światła typu E W. Charakterystyka. Plafoniera z kloszem poliwęglanowym o IP44, obudowa oprawy - polipropylen z domieszką talku, klosz poliwęglanowy (PC), przezroczysty. Pierścienie dostepne w kolorach: białym, czarnym, srebrnym i złotym. Montaż: bezpośrednio na suficie lub na ścianie. Zastosowanie: do pomieszczeń użyteczności publicznej narażonych na wyższy stopień wilgotności i wandalizm, jak: toalety, korytarze, przejścia, klatki schodowe i inne. PODDASZE Pomieszczenie 301 KORYTARZ. zastosować oprawy SOLARIS /LENA LIGHTING/ 218 PARP z rastrami typu PARP i źródłach światła typu T 8 2 x 18 W /rozmieszczenie wg rysunku E 4/. Wymagane natężenie oświetlenia 100 Lx, uzyskane Lx.

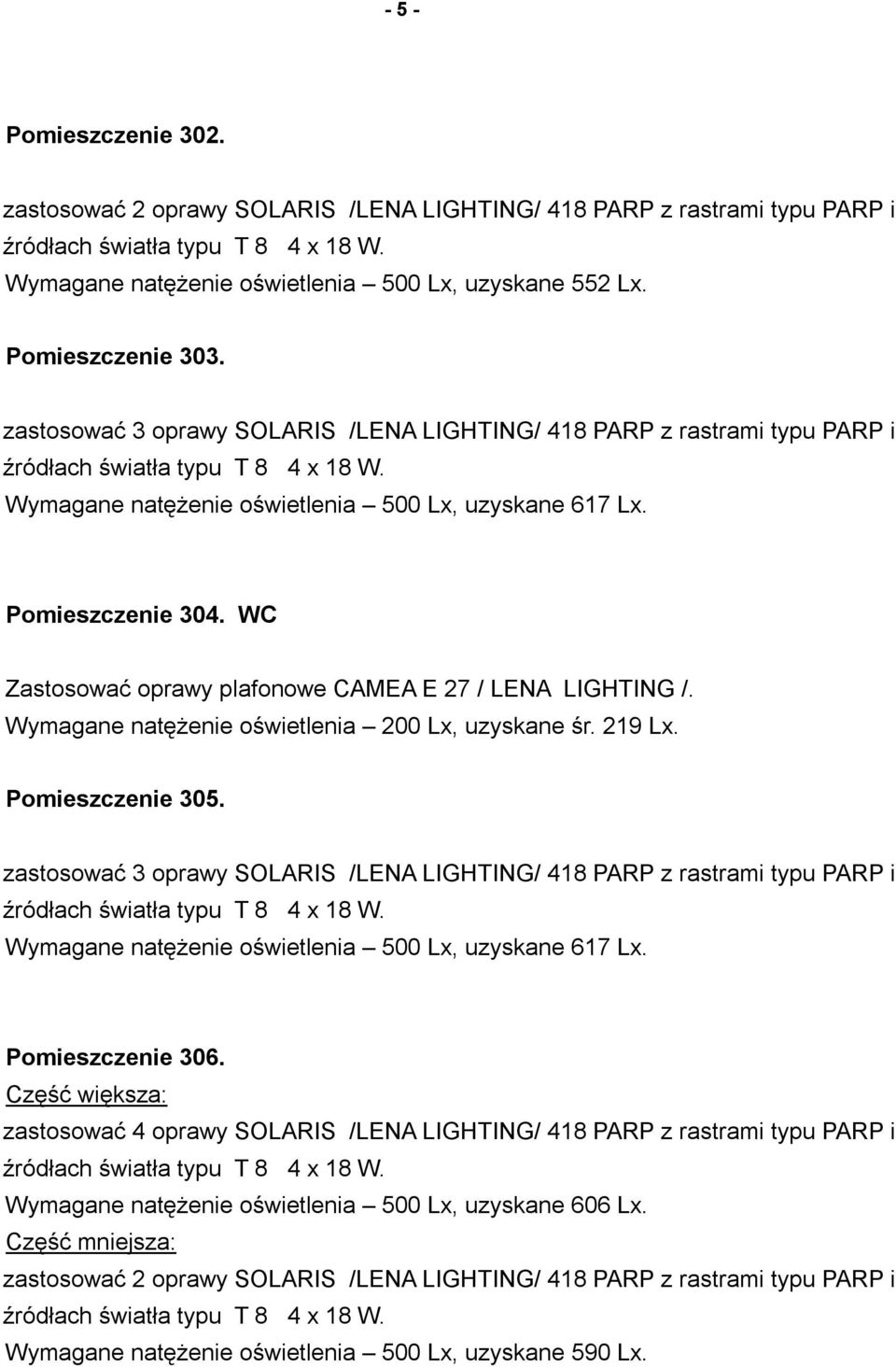

4 - 5 - Pomieszczenie 302. Wymagane natężenie oświetlenia 500 Lx, uzyskane 552 Lx. Pomieszczenie 303. zastosować 3 oprawy SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i Wymagane natężenie oświetlenia 500 Lx, uzyskane 617 Lx. Pomieszczenie 304. WC Zastosować oprawy plafonowe CAMEA E 27 / LENA LIGHTING /. Wymagane natężenie oświetlenia 200 Lx, uzyskane śr. 219 Lx. Pomieszczenie 305. zastosować 3 oprawy SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i Wymagane natężenie oświetlenia 500 Lx, uzyskane 617 Lx. Pomieszczenie 306. Część większa: zastosować 4 oprawy SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i Wymagane natężenie oświetlenia 500 Lx, uzyskane 606 Lx. Część mniejsza: Wymagane natężenie oświetlenia 500 Lx, uzyskane 590 Lx.
5 - 6 - Pomieszczenie 307. Wymagane natężenie oświetlenia 500 Lx, uzyskane 581 Lx. Pomieszczenie 308. zastosować 3 oprawy SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i Wymagane natężenie oświetlenia 500 Lx, uzyskane 566 Lx. Pomieszczenie 309. zastosować 4 oprawy SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i Wymagane natężenie oświetlenia 500 Lx, uzyskane 531 Lx. Pomieszczenie 310. zastosować 3 oprawy SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i Wymagane natężenie oświetlenia 500 Lx, uzyskane 551 Lx. Pomieszczenie 311. zastosować 3 oprawy SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i Wymagane natężenie oświetlenia 500 Lx, uzyskane 517 Lx. Pomieszczenie 312. zastosować 4 oprawy SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i Wymagane natężenie oświetlenia 500 Lx, uzyskane 553 Lx.

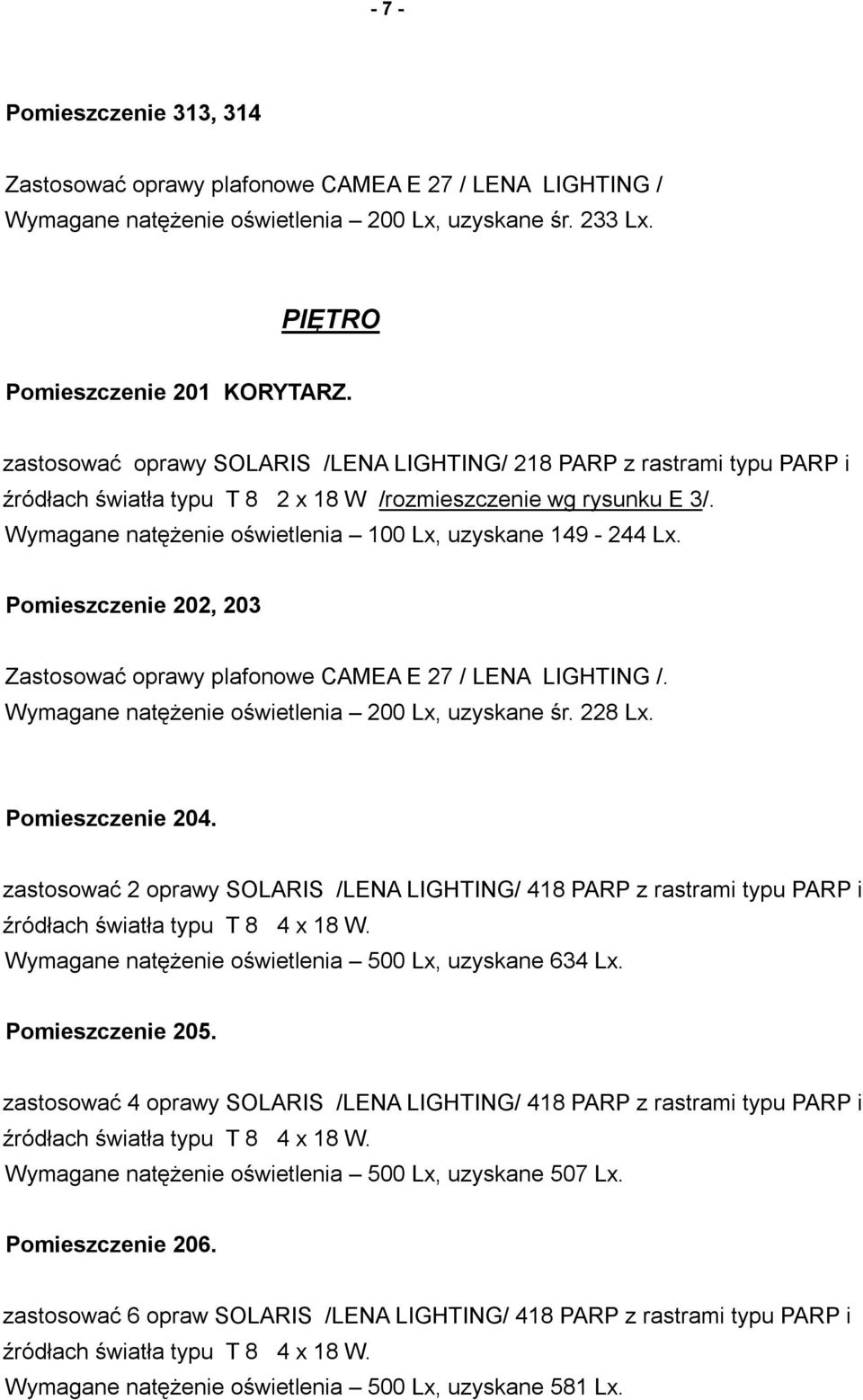

6 - 7 - Pomieszczenie 313, 314 Zastosować oprawy plafonowe CAMEA E 27 / LENA LIGHTING / Wymagane natężenie oświetlenia 200 Lx, uzyskane śr. 233 Lx. PIĘTRO Pomieszczenie 201 KORYTARZ. zastosować oprawy SOLARIS /LENA LIGHTING/ 218 PARP z rastrami typu PARP i źródłach światła typu T 8 2 x 18 W /rozmieszczenie wg rysunku E 3/. Wymagane natężenie oświetlenia 100 Lx, uzyskane Lx. Pomieszczenie 202, 203 Zastosować oprawy plafonowe CAMEA E 27 / LENA LIGHTING /. Wymagane natężenie oświetlenia 200 Lx, uzyskane śr. 228 Lx. Pomieszczenie 204. Wymagane natężenie oświetlenia 500 Lx, uzyskane 634 Lx. Pomieszczenie 205. zastosować 4 oprawy SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i Wymagane natężenie oświetlenia 500 Lx, uzyskane 507 Lx. Pomieszczenie 206. zastosować 6 opraw SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i Wymagane natężenie oświetlenia 500 Lx, uzyskane 581 Lx.

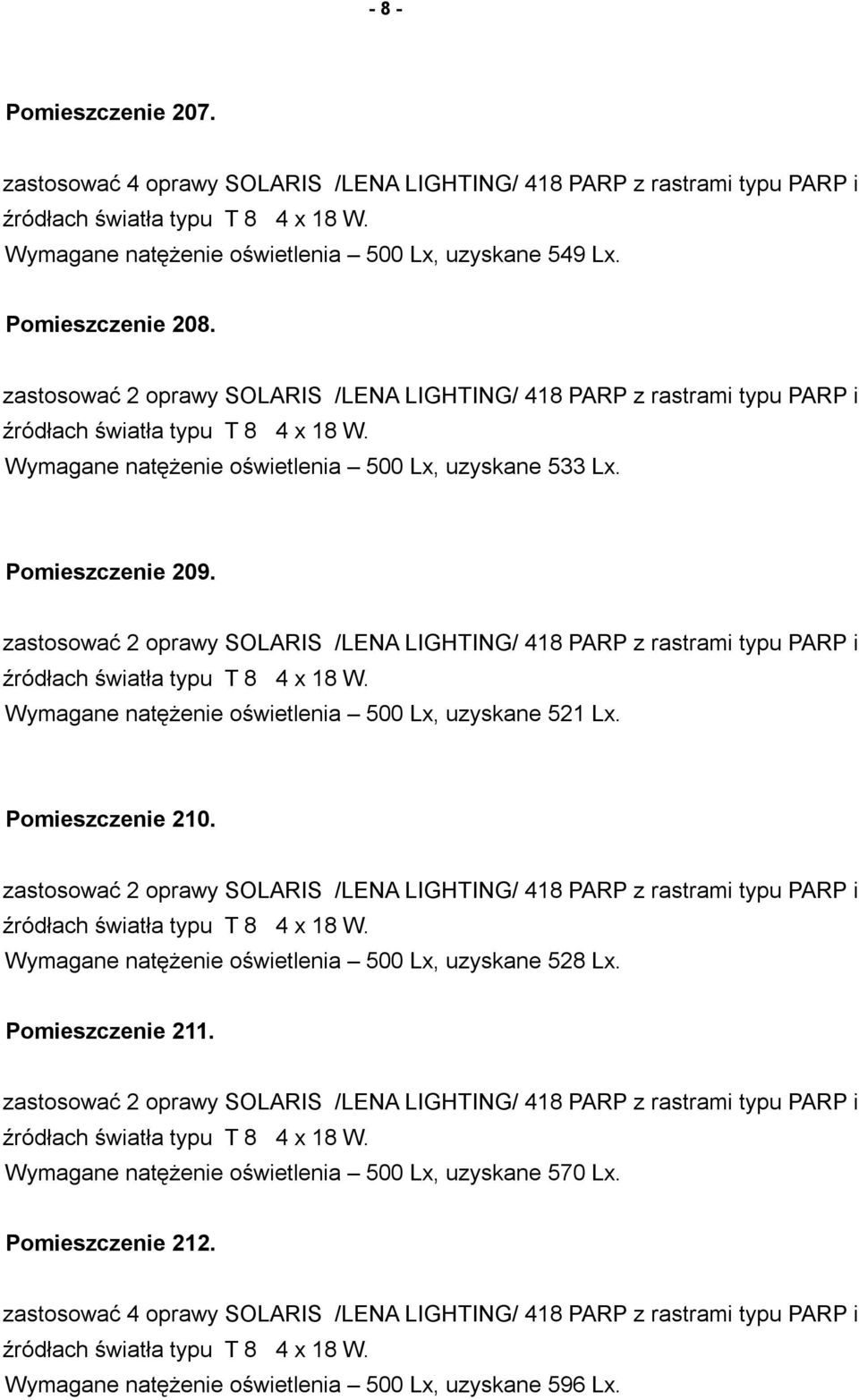

7 - 8 - Pomieszczenie 207. zastosować 4 oprawy SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i Wymagane natężenie oświetlenia 500 Lx, uzyskane 549 Lx. Pomieszczenie 208. Wymagane natężenie oświetlenia 500 Lx, uzyskane 533 Lx. Pomieszczenie 209. Wymagane natężenie oświetlenia 500 Lx, uzyskane 521 Lx. Pomieszczenie 210. Wymagane natężenie oświetlenia 500 Lx, uzyskane 528 Lx. Pomieszczenie 211. Wymagane natężenie oświetlenia 500 Lx, uzyskane 570 Lx. Pomieszczenie 212. zastosować 4 oprawy SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i Wymagane natężenie oświetlenia 500 Lx, uzyskane 596 Lx.

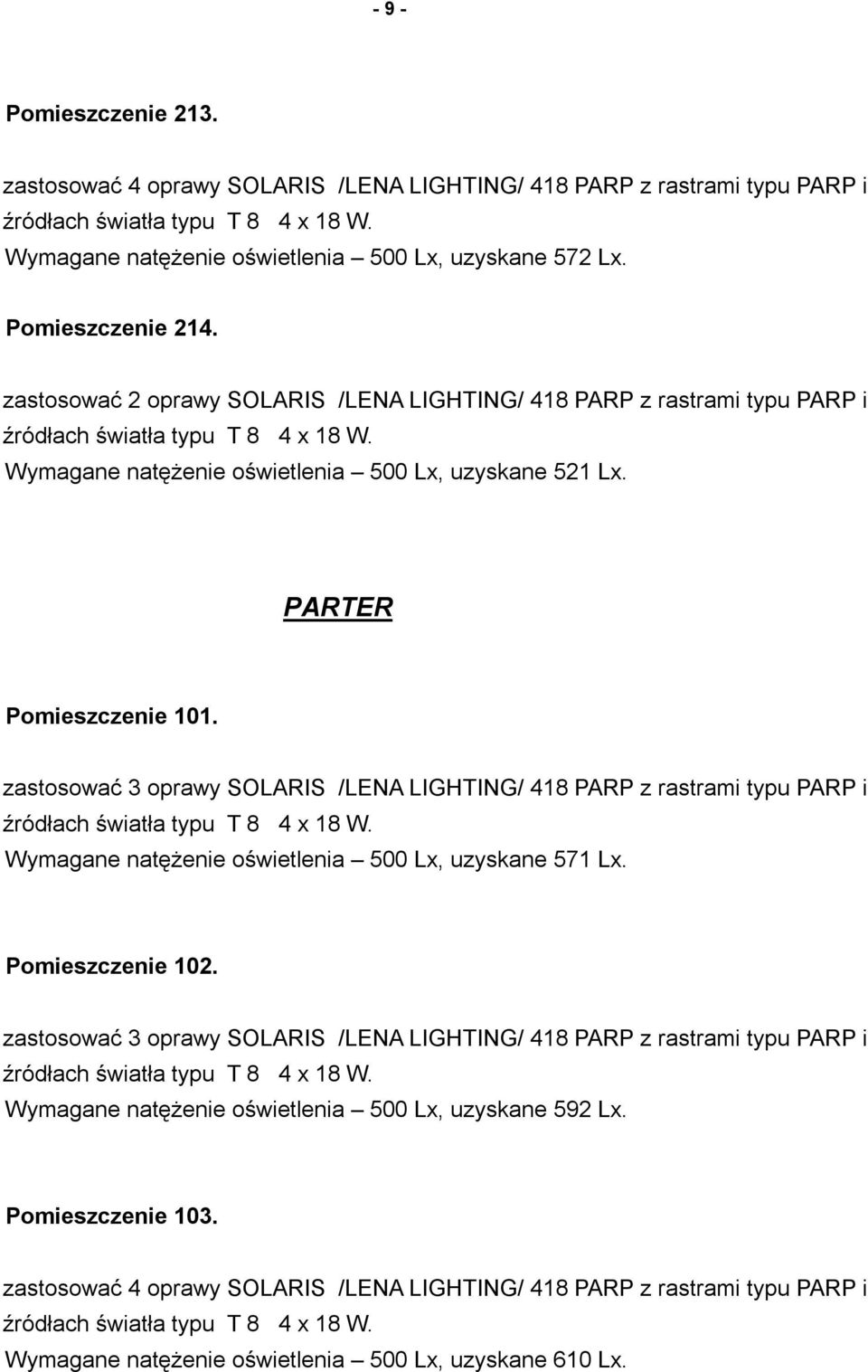

8 - 9 - Pomieszczenie 213. zastosować 4 oprawy SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i Wymagane natężenie oświetlenia 500 Lx, uzyskane 572 Lx. Pomieszczenie 214. Wymagane natężenie oświetlenia 500 Lx, uzyskane 521 Lx. PARTER Pomieszczenie 101. zastosować 3 oprawy SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i Wymagane natężenie oświetlenia 500 Lx, uzyskane 571 Lx. Pomieszczenie 102. zastosować 3 oprawy SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i Wymagane natężenie oświetlenia 500 Lx, uzyskane 592 Lx. Pomieszczenie 103. zastosować 4 oprawy SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i Wymagane natężenie oświetlenia 500 Lx, uzyskane 610 Lx.

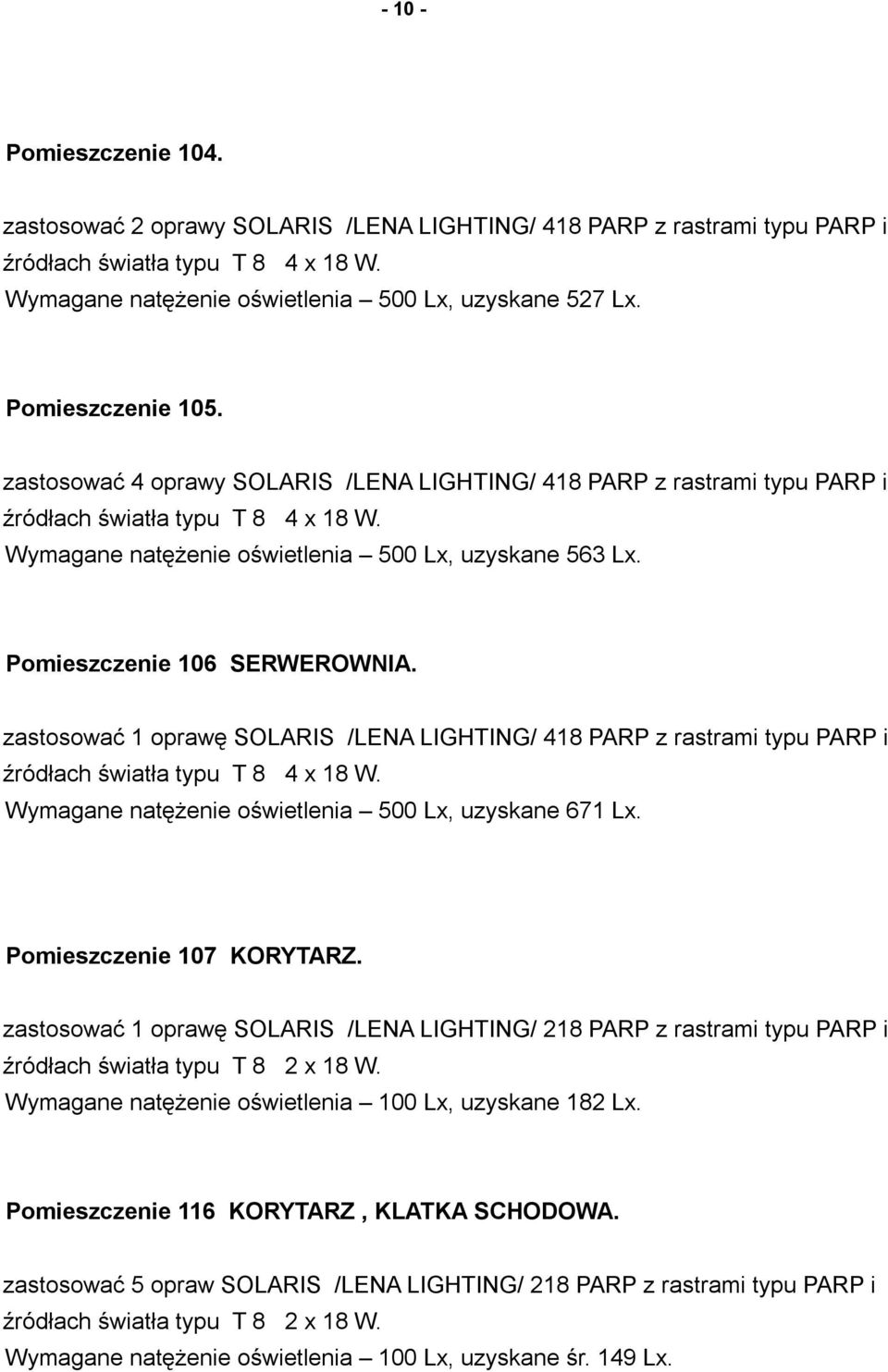

9 Pomieszczenie 104. Wymagane natężenie oświetlenia 500 Lx, uzyskane 527 Lx. Pomieszczenie 105. zastosować 4 oprawy SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i Wymagane natężenie oświetlenia 500 Lx, uzyskane 563 Lx. Pomieszczenie 106 SERWEROWNIA. zastosować 1 oprawę SOLARIS /LENA LIGHTING/ 418 PARP z rastrami typu PARP i Wymagane natężenie oświetlenia 500 Lx, uzyskane 671 Lx. Pomieszczenie 107 KORYTARZ. zastosować 1 oprawę SOLARIS /LENA LIGHTING/ 218 PARP z rastrami typu PARP i źródłach światła typu T 8 2 x 18 W. Wymagane natężenie oświetlenia 100 Lx, uzyskane 182 Lx. Pomieszczenie 116 KORYTARZ, KLATKA SCHODOWA. zastosować 5 opraw SOLARIS /LENA LIGHTING/ 218 PARP z rastrami typu PARP i źródłach światła typu T 8 2 x 18 W. Wymagane natężenie oświetlenia 100 Lx, uzyskane śr. 149 Lx.

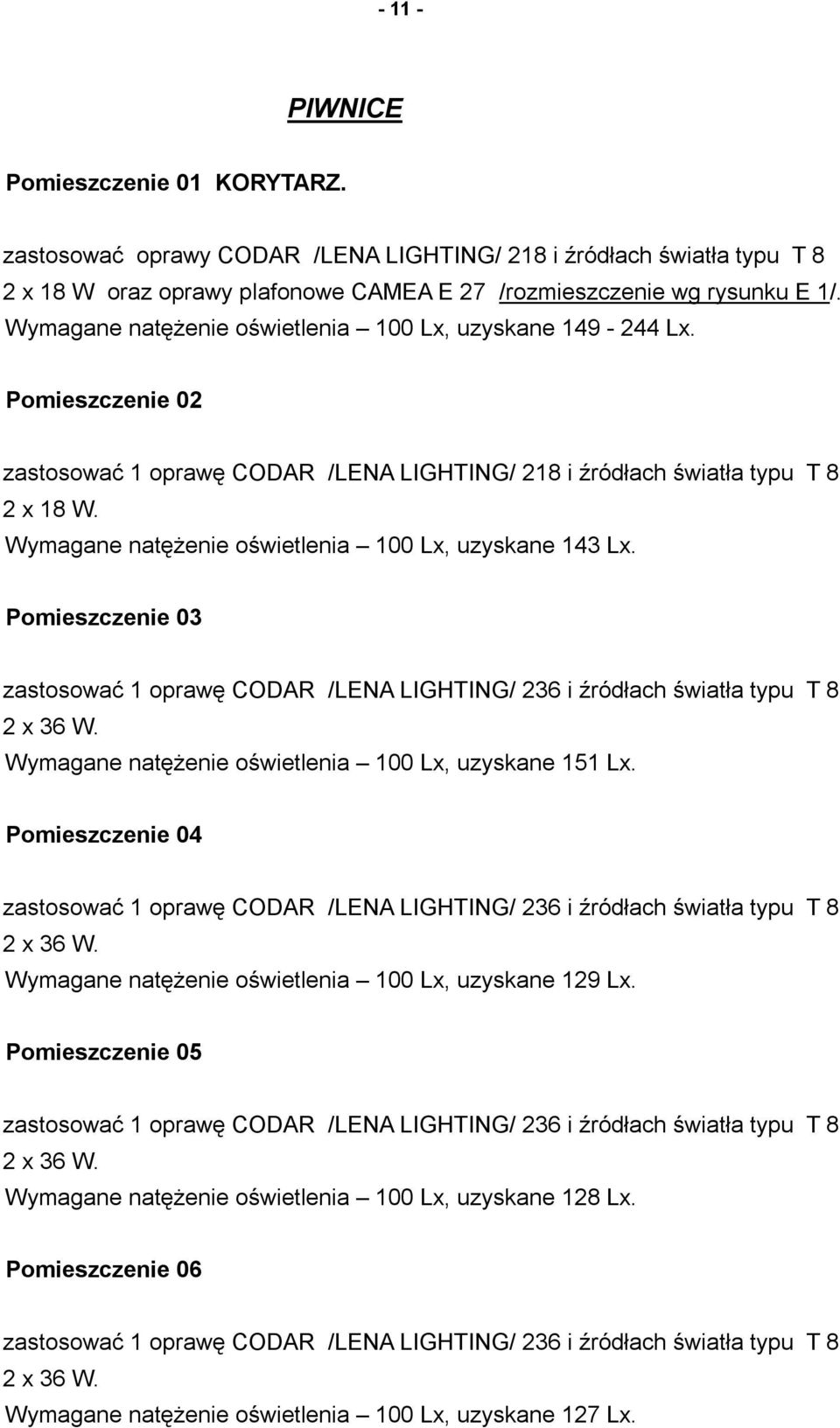

10 PIWNICE Pomieszczenie 01 KORYTARZ. zastosować oprawy CODAR /LENA LIGHTING/ 218 i źródłach światła typu T 8 2 x 18 W oraz oprawy plafonowe CAMEA E 27 /rozmieszczenie wg rysunku E 1/. Wymagane natężenie oświetlenia 100 Lx, uzyskane Lx. Pomieszczenie 02 zastosować 1 oprawę CODAR /LENA LIGHTING/ 218 i źródłach światła typu T 8 2 x 18 W. Wymagane natężenie oświetlenia 100 Lx, uzyskane 143 Lx. Pomieszczenie 03 zastosować 1 oprawę CODAR /LENA LIGHTING/ 236 i źródłach światła typu T 8 2 x 36 W. Wymagane natężenie oświetlenia 100 Lx, uzyskane 151 Lx. Pomieszczenie 04 zastosować 1 oprawę CODAR /LENA LIGHTING/ 236 i źródłach światła typu T 8 2 x 36 W. Wymagane natężenie oświetlenia 100 Lx, uzyskane 129 Lx. Pomieszczenie 05 zastosować 1 oprawę CODAR /LENA LIGHTING/ 236 i źródłach światła typu T 8 2 x 36 W. Wymagane natężenie oświetlenia 100 Lx, uzyskane 128 Lx. Pomieszczenie 06 zastosować 1 oprawę CODAR /LENA LIGHTING/ 236 i źródłach światła typu T 8 2 x 36 W. Wymagane natężenie oświetlenia 100 Lx, uzyskane 127 Lx.
11 Pomieszczenie 07 zastosować 1 oprawę CODAR /LENA LIGHTING/ 218 i źródłach światła typu T 8 2 x 18 W. Wymagane natężenie oświetlenia 100 Lx, uzyskane 109 Lx. Pomieszczenie 08 zastosować 1 oprawę CODAR /LENA LIGHTING/ 218 i źródłach światła typu T 8 2 x 18 W. Wymagane natężenie oświetlenia 100 Lx, uzyskane 105 Lx. Pomieszczenie 09 zastosować 1 oprawę CODAR /LENA LIGHTING/ 218 i źródłach światła typu T 8 2 x 18 W. Wymagane natężenie oświetlenia 100 Lx, uzyskane 108 Lx. Pomieszczenie 010 zastosować 1 oprawę CODAR /LENA LIGHTING/ 236 i źródłach światła typu T 8 2 x 36 W. Wymagane natężenie oświetlenia 100 Lx, uzyskane 121 Lx. Pomieszczenie 011 KORYTARZ Zastosować 1 oprawę plafonową CAMEA E 27 Wymagane natężenie oświetlenia 100 Lx, uzyskane 134 Lx. Pomieszczenie 012 Zastosować 1 oprawę plafonową CAMEA E 27 Wymagane natężenie oświetlenia 100 Lx, uzyskane 160 Lx. Pomieszczenie 013 zastosować 1 oprawę CODAR /LENA LIGHTING/ 236 i źródłach światła typu T 8 2 x 36 W. Wymagane natężenie oświetlenia 100 Lx, uzyskane 118 Lx.
12 Pomieszczenie 014 Zastosować 1 oprawę plafonową CAMEA E 27 /LENA LIGHTING/ Wymagane natężenie oświetlenia 100 Lx, uzyskane 107 Lx. Dopuszcza się zastosowanie opraw oswietleniowych innego producenta z zachowaniem projektowanych i obliczonych parametrów. Zamontować oprawy ewakuacyjne kierunkowe w budynku rozmieszczenie z zgodnie z rysunkami. Obwody gniazd wtykowych o napięciu 230V ogólnego przeznaczenia należy wykonać pod tynkiem przewodem typu YDYt 3 x 2,5 mm 2 o napięciu izolacji 750 V. Wszystkie gniazda wtykowe należy stosować z bolcami ochronnymi typu 16 A/N/PE. Gniazda w pomieszczeniach biurowych należy instalować na wysokości 0,1 do 0,3 m nad podłogą. W łazienkach i pomieszczeniach piwnic stosować gniazda w wykonaniu bryzgoszczelnym instalować na wysokości 1,6 m. Do zasilania sprzętu komputerowego wyprowadzić oddzielne obwody z tablic TR zabezpieczone wyłącznikami instalacyjnymi nadprądowymi oraz wyłącznikami różnicowo-prądowymi zgodnie ze schematami. Sugeruje się zastosowanie gniazd wtykowych modułowych zwierających: - gniazdo 230 V ogólnego przeznaczenia - gniazdo 230 V zasilające urządzenia komputerowe - gniazdo logicznej sieci komputerowej - gniazdo sieci telefonicznej dla pomieszczeń gdzie jest to przewidziane. Dopuszcza się wprowadzenie zmian dotyczących lokalizacji Punktów Dystrybucyjnych sieci telefonicznej, sieci komputerowej. Sieć komputerowa LAN i sieć telefoniczna pozostaje bez zmian. Ułożona jest w korytkach. W pomieszczeniach Powiatowego Zarządu Dróg na parterze dokonać ewentualnej przebudowy układów zasilania gniazd komputerowych w modułach i gniazd wtykowych 230 V ogólnego przeznaczenia. Obwody wszystkich gniazd wtykowych zabezpieczyć dodatkowo poprzez zastosowanie wyłączników ochronnych różnicowo-prądowych zgodnie ze schematami.
13 - 14 Rozmieszczenie gniazd wtykowych, punktów świetlnych i wyłączników wykonać zgodnie z rys. E1 E 4. Całość prac montażowych wykonać zgodnie z obowiązującymi przepisami i normami. Po wykonaniu prac należy wykonać pomiary skuteczności ochrony przeciwporażeniowej, pomiar rezystancji izolacji obwodów odbiorczych całej instalacji. Protokoły przedłożyć do odbioru końcowego Instalacja alarmowa. W obiekcie istnieje instalacja alarmowa. Dokonać ewentualnej rozbudowy instalacji wg potrzeb Inwestora. 3.5 Instalacja telefoniczna. Sieć telefoniczna pozostaje bez zmian. Ułożona jest w korytkach łącznie z siecią komputerową LAN. 3.6 Instalacja logiczna komputerowa. W przypadku rozbudowy sieci komputerowej LAN /parter Pow. Zarząd Dróg / instalację do gniazd komputerowych prowadzić przewodami typu skrętka UTP 4x2x0,5. Przewody do gniazd prowadzić z jednego miejsca Punktu Dystrybucyjnego w serwerowi. Pozostała część budynku posiada istniejącą instalację sieci LAN ułożoną w korytkach PCV pozostaje bez zmian. 4. Ochrona przeciwporażeniowa. Z ZK do tablicy TG - pozostaje układ TN-C, od tablicy TG w kierunku tablic piętrowych układ TN-S. Rozdział przewodu PEN na PE i N w tablicy TG. Wykonać połączenie zacisku PEN tablicy TR z główną szyną uziemiającą budynku zlokalizowaną w piwnicy przewodem LY 16 mm 2.

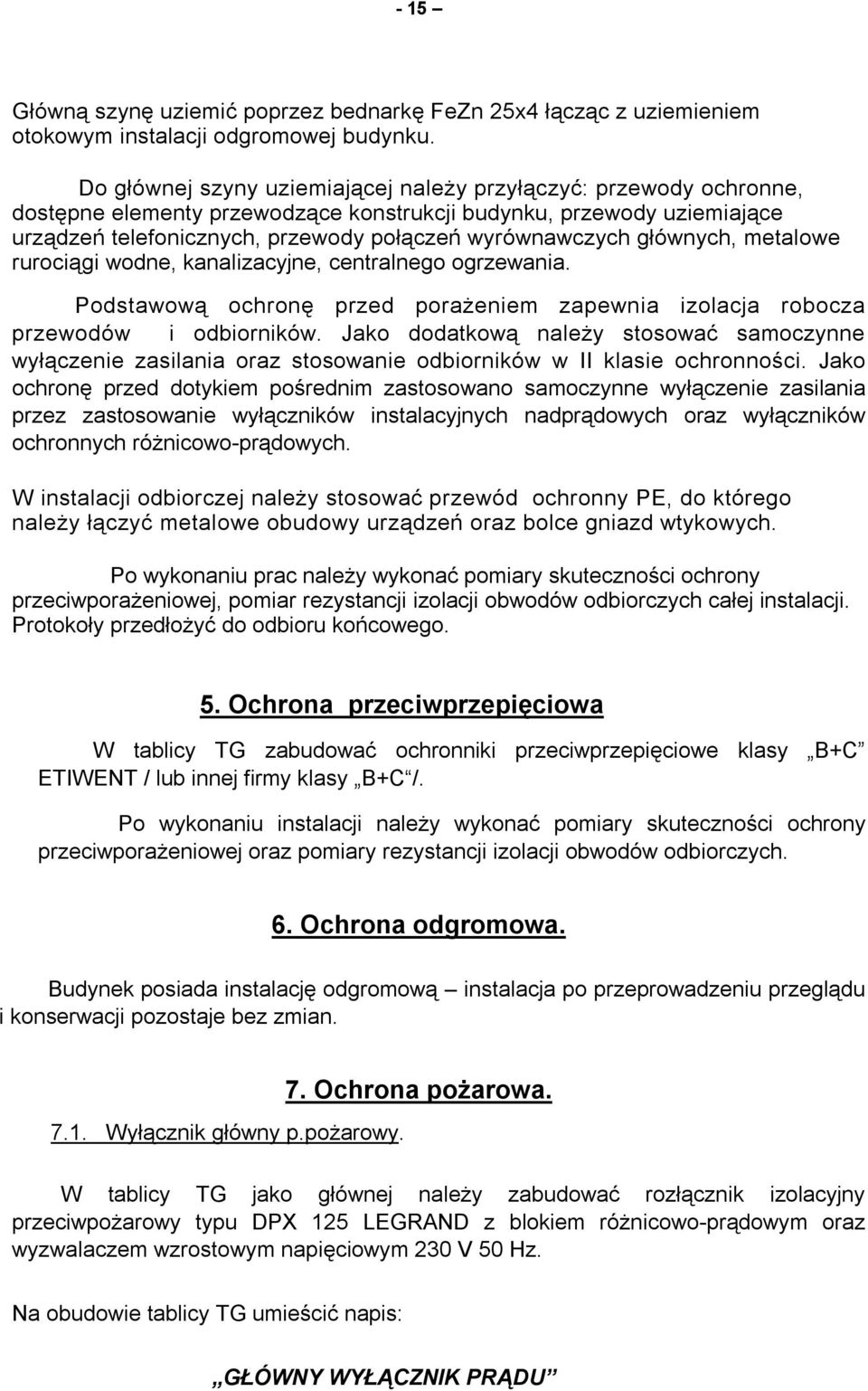

14 - 15 Główną szynę uziemić poprzez bednarkę FeZn 25x4 łącząc z uziemieniem otokowym instalacji odgromowej budynku. Do głównej szyny uziemiającej należy przyłączyć: przewody ochronne, dostępne elementy przewodzące konstrukcji budynku, przewody uziemiające urządzeń telefonicznych, przewody połączeń wyrównawczych głównych, metalowe rurociągi wodne, kanalizacyjne, centralnego ogrzewania. Podstawową ochronę przed porażeniem zapewnia izolacja robocza przewodów i odbiorników. Jako dodatkową należy stosować samoczynne wyłączenie zasilania oraz stosowanie odbiorników w II klasie ochronności. Jako ochronę przed dotykiem pośrednim zastosowano samoczynne wyłączenie zasilania przez zastosowanie wyłączników instalacyjnych nadprądowych oraz wyłączników ochronnych różnicowo-prądowych. W instalacji odbiorczej należy stosować przewód ochronny PE, do którego należy łączyć metalowe obudowy urządzeń oraz bolce gniazd wtykowych. Po wykonaniu prac należy wykonać pomiary skuteczności ochrony przeciwporażeniowej, pomiar rezystancji izolacji obwodów odbiorczych całej instalacji. Protokoły przedłożyć do odbioru końcowego. 5. Ochrona przeciwprzepięciowa W tablicy TG zabudować ochronniki przeciwprzepięciowe klasy B+C ETIWENT / lub innej firmy klasy B+C /. Po wykonaniu instalacji należy wykonać pomiary skuteczności ochrony przeciwporażeniowej oraz pomiary rezystancji izolacji obwodów odbiorczych. 6. Ochrona odgromowa. Budynek posiada instalację odgromową instalacja po przeprowadzeniu przeglądu i konserwacji pozostaje bez zmian Wyłącznik główny p.pożarowy. 7. Ochrona pożarowa. W tablicy TG jako głównej należy zabudować rozłącznik izolacyjny przeciwpożarowy typu DPX 125 LEGRAND z blokiem różnicowo-prądowym oraz wyzwalaczem wzrostowym napięciowym 230 V 50 Hz. Na obudowie tablicy TG umieścić napis: GŁÓWNY WYŁĄCZNIK PRĄDU

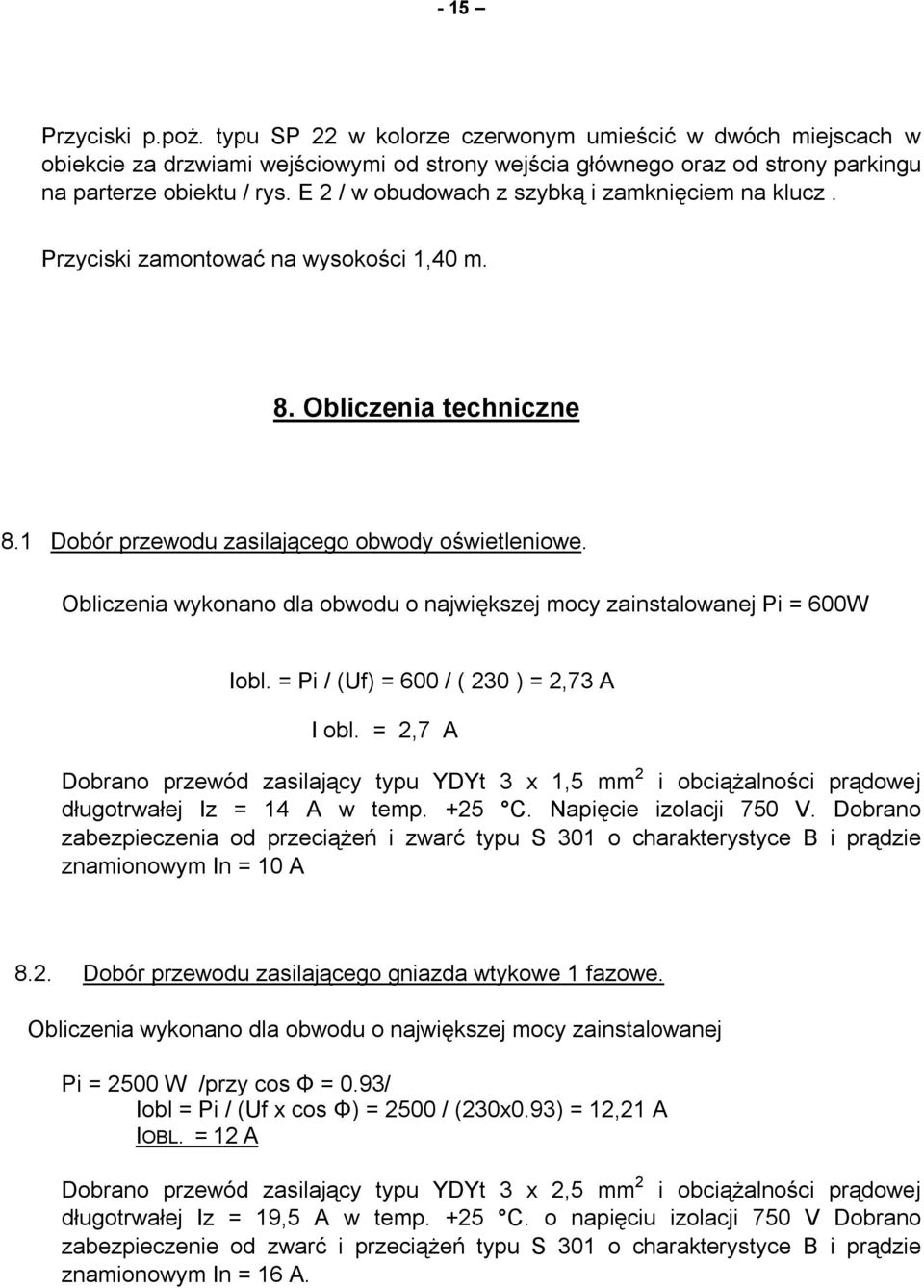

15 - 15 Przyciski p.poż. typu SP 22 w kolorze czerwonym umieścić w dwóch miejscach w obiekcie za drzwiami wejściowymi od strony wejścia głównego oraz od strony parkingu na parterze obiektu / rys. E 2 / w obudowach z szybką i zamknięciem na klucz. Przyciski zamontować na wysokości 1,40 m. 8. Obliczenia techniczne 8.1 Dobór przewodu zasilającego obwody oświetleniowe. Obliczenia wykonano dla obwodu o największej mocy zainstalowanej Pi = 600W Iobl. = Pi / (Uf) = 600 / ( 230 ) = 2,73 A I obl. = 2,7 A Dobrano przewód zasilający typu YDYt 3 x 1,5 mm 2 i obciążalności prądowej długotrwałej Iz = 14 A w temp. +25 C. Napięcie izolacji 750 V. Dobrano zabezpieczenia od przeciążeń i zwarć typu S 301 o charakterystyce B i prądzie znamionowym In = 10 A 8.2. Dobór przewodu zasilającego gniazda wtykowe 1 fazowe. Obliczenia wykonano dla obwodu o największej mocy zainstalowanej Pi = 2500 W /przy cos Φ = 0.93/ Iobl = Pi / (Uf x cos Φ) = 2500 / (230x0.93) = 12,21 A IOBL. = 12 A Dobrano przewód zasilający typu YDYt 3 x 2,5 mm 2 i obciążalności prądowej długotrwałej Iz = 19,5 A w temp. +25 C. o napięciu izolacji 750 V Dobrano zabezpieczenie od zwarć i przeciążeń typu S 301 o charakterystyce B i prądzie znamionowym In = 16 A.

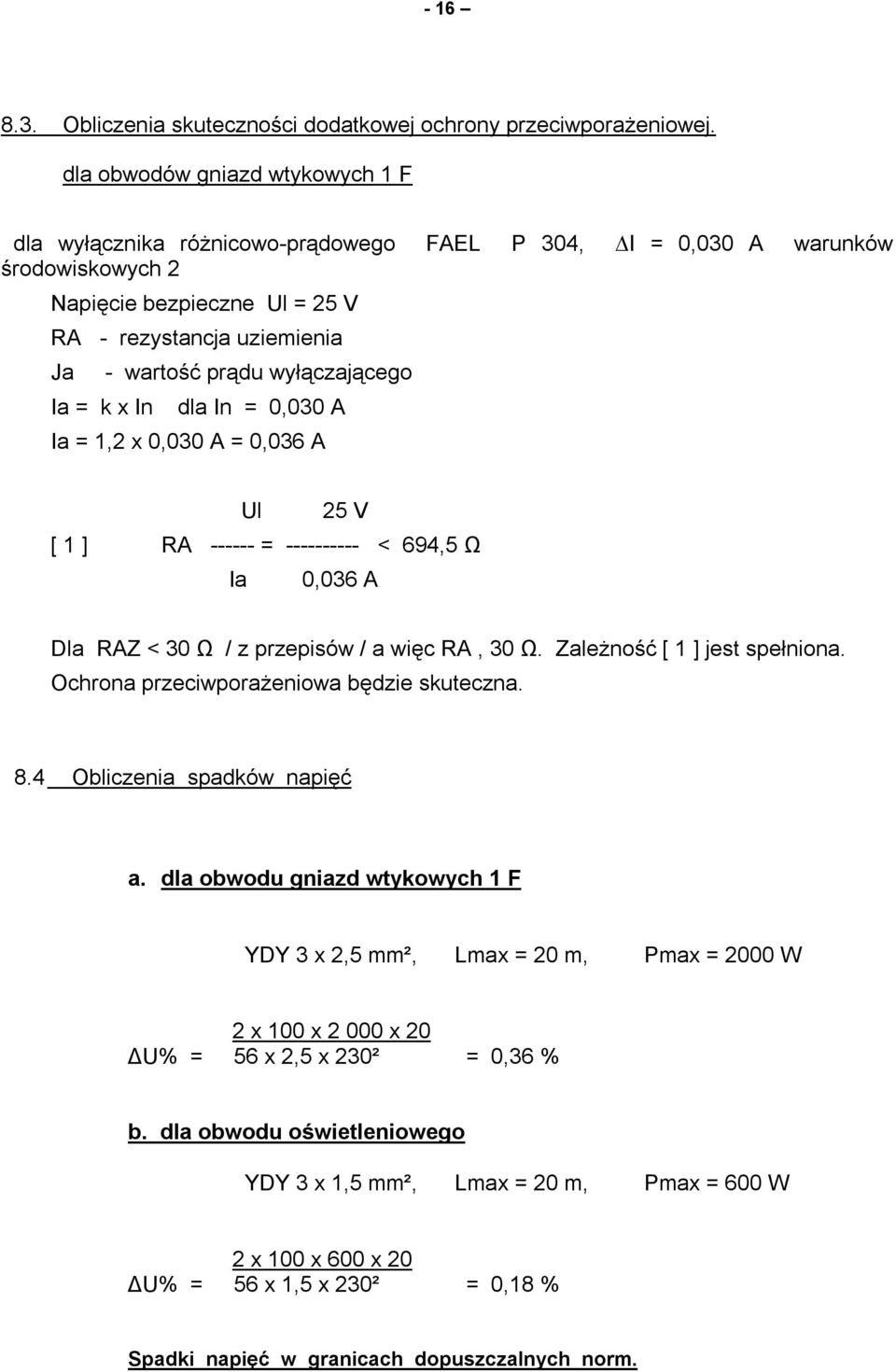

16 Obliczenia skuteczności dodatkowej ochrony przeciwporażeniowej. dla obwodów gniazd wtykowych 1 F dla wyłącznika różnicowo-prądowego FAEL P 304, I = 0,030 A warunków środowiskowych 2 Napięcie bezpieczne Ul = 25 V RA - rezystancja uziemienia Ja Ia = k x In - wartość prądu wyłączającego dla In = 0,030 A Ia = 1,2 x 0,030 A = 0,036 A Ul 25 V [ 1 ] RA = < 694,5 Ω Ia 0,036 A Dla RAZ < 30 Ω / z przepisów / a więc RA, 30 Ω. Zależność [ 1 ] jest spełniona. Ochrona przeciwporażeniowa będzie skuteczna. 8.4 Obliczenia spadków napięć a. dla obwodu gniazd wtykowych 1 F YDY 3 x 2,5 mm², Lmax = 20 m, Pmax = 2000 W 2 x 100 x x 20 ΔU% = 56 x 2,5 x 230² = 0,36 % b. dla obwodu oświetleniowego YDY 3 x 1,5 mm², Lmax = 20 m, Pmax = 600 W 2 x 100 x 600 x 20 ΔU% = 56 x 1,5 x 230² = 0,18 % Spadki napięć w granicach dopuszczalnych norm.

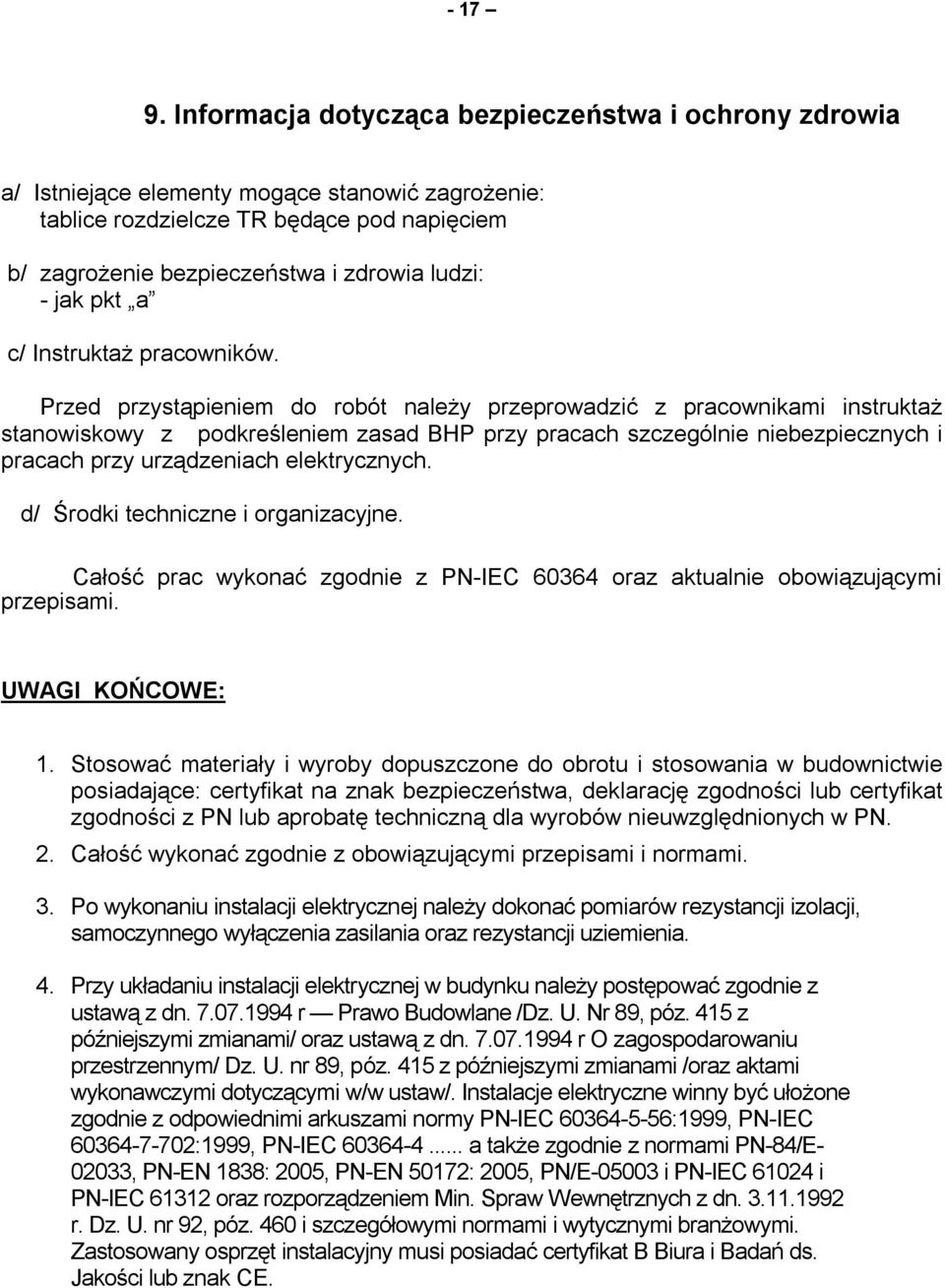

17 Informacja dotycząca bezpieczeństwa i ochrony zdrowia a/ Istniejące elementy mogące stanowić zagrożenie: tablice rozdzielcze TR będące pod napięciem b/ zagrożenie bezpieczeństwa i zdrowia ludzi: - jak pkt a c/ Instruktaż pracowników. Przed przystąpieniem do robót należy przeprowadzić z pracownikami instruktaż stanowiskowy z podkreśleniem zasad BHP przy pracach szczególnie niebezpiecznych i pracach przy urządzeniach elektrycznych. d/ Środki techniczne i organizacyjne. Całość prac wykonać zgodnie z PN-IEC oraz aktualnie obowiązującymi przepisami. UWAGI KOŃCOWE: 1. Stosować materiały i wyroby dopuszczone do obrotu i stosowania w budownictwie posiadające: certyfikat na znak bezpieczeństwa, deklarację zgodności lub certyfikat zgodności z PN lub aprobatę techniczną dla wyrobów nieuwzględnionych w PN. 2. Całość wykonać zgodnie z obowiązującymi przepisami i normami. 3. Po wykonaniu instalacji elektrycznej należy dokonać pomiarów rezystancji izolacji, samoczynnego wyłączenia zasilania oraz rezystancji uziemienia. 4. Przy układaniu instalacji elektrycznej w budynku należy postępować zgodnie z ustawą z dn r Prawo Budowlane /Dz. U. Nr 89, póz. 415 z późniejszymi zmianami/ oraz ustawą z dn r O zagospodarowaniu przestrzennym/ Dz. U. nr 89, póz. 415 z późniejszymi zmianami /oraz aktami wykonawczymi dotyczącymi w/w ustaw/. Instalacje elektryczne winny być ułożone zgodnie z odpowiednimi arkuszami normy PN-IEC :1999, PN-IEC :1999, PN-IEC a także zgodnie z normami PN-84/E , PN-EN 1838: 2005, PN-EN 50172: 2005, PN/E i PN-IEC i PN-IEC oraz rozporządzeniem Min. Spraw Wewnętrznych z dn r. Dz. U. nr 92, póz. 460 i szczegółowymi normami i wytycznymi branżowymi. Zastosowany osprzęt instalacyjny musi posiadać certyfikat B Biura i Badań ds. Jakości lub znak CE.
18
