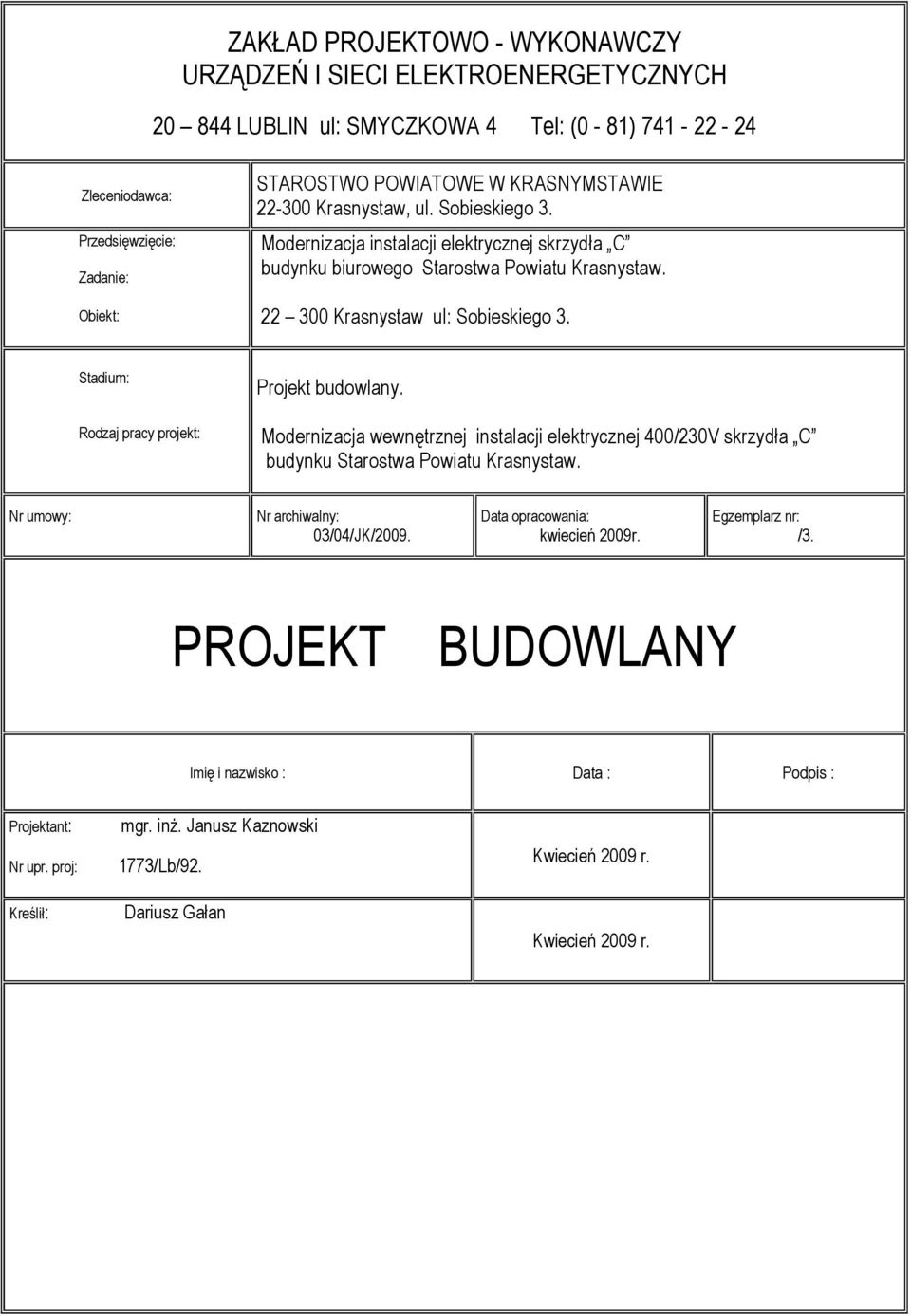

1 ZAKŁAD PROJEKTOWO - WYKONAWCZY URZĄDZEŃ I SIECI ELEKTROENERGETYCZNYCH LUBLIN ul: SMYCZKOWA 4 Tel: (0-81) Zleceniodawca: Przedsięwzięcie: Zadanie: Obiekt: STAROSTWO POWIATOWE W KRASNYMSTAWIE Krasnystaw, ul. Sobieskiego 3. Modernizacja instalacji elektrycznej skrzydła C budynku biurowego Starostwa Powiatu Krasnystaw Krasnystaw ul: Sobieskiego 3. Stadium: Rodzaj pracy projekt: Projekt budowlany. Modernizacja wewnętrznej instalacji elektrycznej 400/230V skrzydła C budynku Starostwa Powiatu Krasnystaw. Nr umowy: Nr archiwalny: 03/04/JK/2009. Data opracowania: kwiecień 2009r. Egzemplarz nr: /3. PROJEKT BUDOWLANY Imię i nazwisko : Data : Podpis : Projektant: Nr upr. proj: Kreślił: mgr. inż. Janusz Kaznowski 1773/Lb/92. Dariusz Gałan Kwiecień 2009 r. Kwiecień 2009 r.

2 Starostwo Powiatu Krasnystaw ul:sobieskiego Spis treści. Strona : 2/1 1. Strona tytułowa str.1 2. Spis zawartości str.2/1 3. Dane wyjściowe do projektowania str.3/ Podstawa prawna opracowania str.3/ Podstawa techniczna opracowania str.3/ Zakres opracowania str.3/ Opracowania związane str:3/ Załączniki str.3/1 4. Opis techniczny str.4/ Charakterystyka ogólna str.4/ Instalacja oświetlenia ogólnego str.4/ Instalacja oświetlenia ewakuacyjnego str.4/ Instalacja gniazd wtykowych ogólnych 220V str.4/ Ochrona przeciwporażeniowa str.4/1 5. Obliczenia techniczne str.5/ Dobór rezystancji uziomu dla zabezpieczeń różnicowoprądowych str.5/ Sprawdzenie szybkiego wyłączenia zakłócen str.5/ Obliczenia wartości średniego natężenia oświetlenia wnętrz str.5/1 6. Rysunki: - plan instalacji elektrycznych - skrzydło C rys.nr:e-01

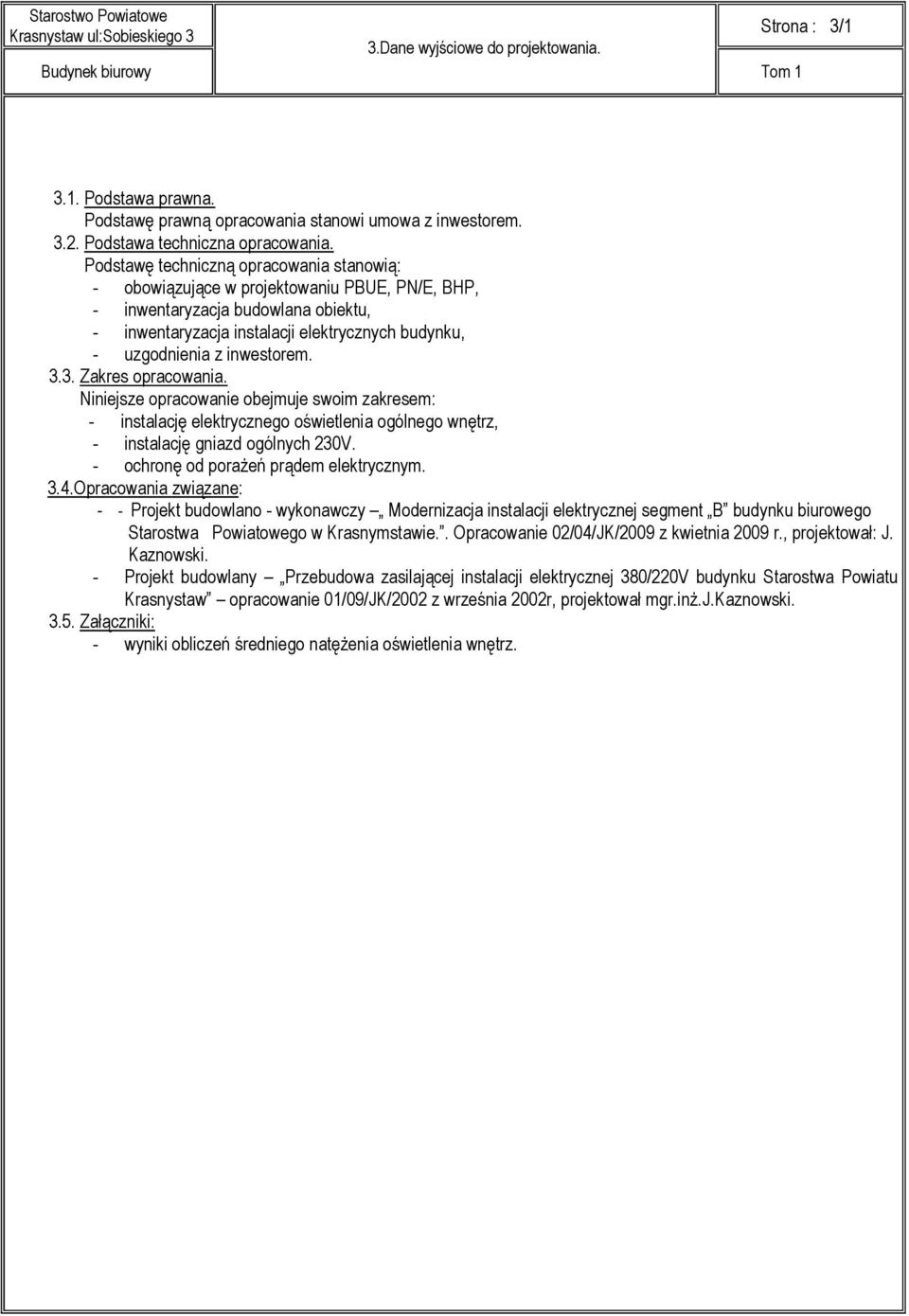

3 3.Dane wyjściowe do projektowania. Strona : 3/ Podstawa prawna. Podstawę prawną opracowania stanowi umowa z inwestorem Podstawa techniczna opracowania. Podstawę techniczną opracowania stanowią: - obowiązujące w projektowaniu PBUE, PN/E, BHP, - inwentaryzacja budowlana obiektu, - inwentaryzacja instalacji elektrycznych budynku, - uzgodnienia z inwestorem Zakres opracowania. Niniejsze opracowanie obejmuje swoim zakresem: - instalację elektrycznego oświetlenia ogólnego wnętrz, - instalację gniazd ogólnych 230V. - ochronę od porażeń prądem elektrycznym. 3.4.Opracowania związane: - - Projekt budowlano - wykonawczy Modernizacja instalacji elektrycznej segment B budynku biurowego Starostwa Powiatowego w Krasnymstawie.. Opracowanie 02/04/JK/2009 z kwietnia 2009 r., projektował: J. Kaznowski. - Projekt budowlany Przebudowa zasilającej instalacji elektrycznej 380/220V budynku Starostwa Powiatu Krasnystaw opracowanie 01/09/JK/2002 z września 2002r, projektował mgr.inż.j.kaznowski Załączniki: - wyniki obliczeń średniego natężenia oświetlenia wnętrz.

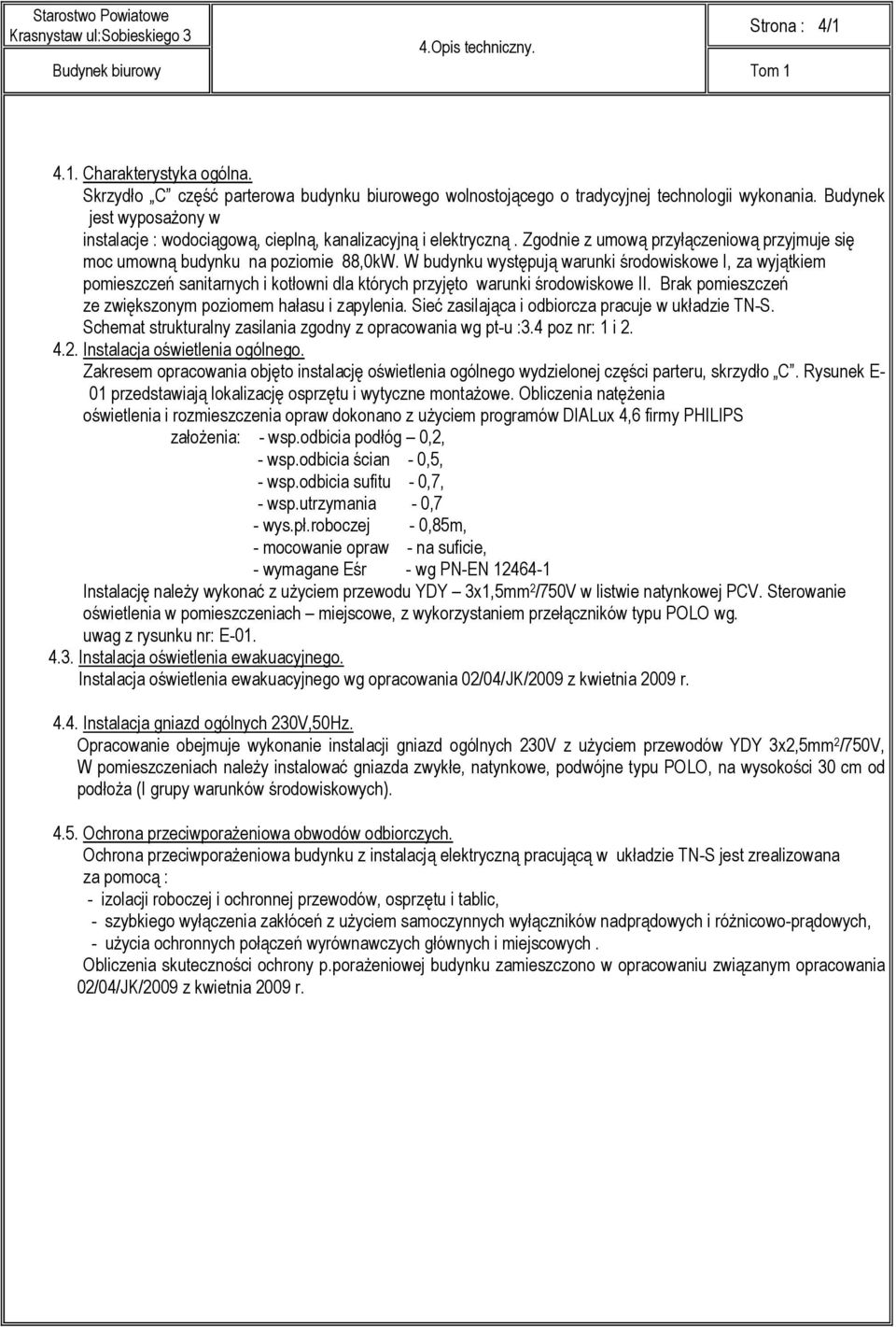

4 4.Opis techniczny. Strona : 4/ Charakterystyka ogólna. Skrzydło C część parterowa budynku biurowego wolnostojącego o tradycyjnej technologii wykonania. Budynek jest wyposażony w instalacje : wodociągową, cieplną, kanalizacyjną i elektryczną. Zgodnie z umową przyłączeniową przyjmuje się moc umowną budynku na poziomie 88,0kW. W budynku występują warunki środowiskowe I, za wyjątkiem pomieszczeń sanitarnych i kotłowni dla których przyjęto warunki środowiskowe II. Brak pomieszczeń ze zwiększonym poziomem hałasu i zapylenia. Sieć zasilająca i odbiorcza pracuje w układzie TN-S. Schemat strukturalny zasilania zgodny z opracowania wg pt-u :3.4 poz nr: 1 i Instalacja oświetlenia ogólnego. Zakresem opracowania objęto instalację oświetlenia ogólnego wydzielonej części parteru, skrzydło C. Rysunek E- 01 przedstawiają lokalizację osprzętu i wytyczne montażowe. Obliczenia natężenia oświetlenia i rozmieszczenia opraw dokonano z użyciem programów DIALux 4,6 firmy PHILIPS założenia: - wsp.odbicia podłóg 0,2, - wsp.odbicia ścian - 0,5, - wsp.odbicia sufitu - 0,7, - wsp.utrzymania - 0,7 - wys.pł.roboczej - 0,85m, - mocowanie opraw - na suficie, - wymagane Eśr - wg PN-EN Instalację należy wykonać z użyciem przewodu YDY 3x1,5mm 2 /750V w listwie natynkowej PCV. Sterowanie oświetlenia w pomieszczeniach miejscowe, z wykorzystaniem przełączników typu POLO wg. uwag z rysunku nr: E Instalacja oświetlenia ewakuacyjnego. Instalacja oświetlenia ewakuacyjnego wg opracowania 02/04/JK/2009 z kwietnia 2009 r Instalacja gniazd ogólnych 230V,50Hz. Opracowanie obejmuje wykonanie instalacji gniazd ogólnych 230V z użyciem przewodów YDY 3x2,5mm 2 /750V, W pomieszczeniach należy instalować gniazda zwykłe, natynkowe, podwójne typu POLO, na wysokości 30 cm od podłoża (I grupy warunków środowiskowych) Ochrona przeciwporażeniowa obwodów odbiorczych. Ochrona przeciwporażeniowa budynku z instalacją elektryczną pracującą w układzie TN-S jest zrealizowana za pomocą : - izolacji roboczej i ochronnej przewodów, osprzętu i tablic, - szybkiego wyłączenia zakłóceń z użyciem samoczynnych wyłączników nadprądowych i różnicowo-prądowych, - użycia ochronnych połączeń wyrównawczych głównych i miejscowych. Obliczenia skuteczności ochrony p.porażeniowej budynku zamieszczono w opracowaniu związanym opracowania 02/04/JK/2009 z kwietnia 2009 r.

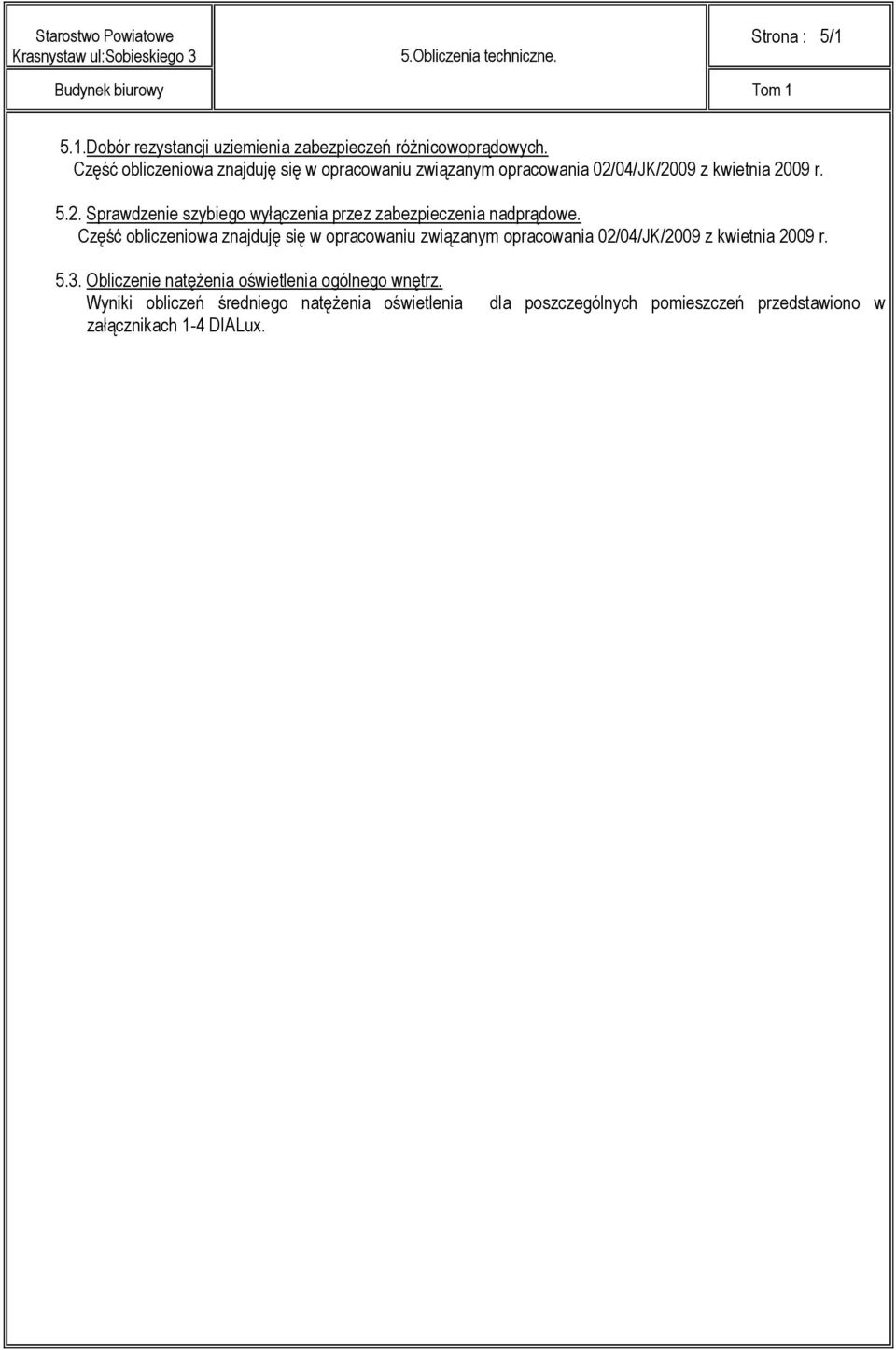

5 5.Obliczenia techniczne. Strona : 5/1 5.1.Dobór rezystancji uziemienia zabezpieczeń różnicowoprądowych. Część obliczeniowa znajduję się w opracowaniu związanym opracowania 02/04/JK/2009 z kwietnia 2009 r Sprawdzenie szybiego wyłączenia przez zabezpieczenia nadprądowe. Część obliczeniowa znajduję się w opracowaniu związanym opracowania 02/04/JK/2009 z kwietnia 2009 r Obliczenie natężenia oświetlenia ogólnego wnętrz. Wyniki obliczeń średniego natężenia oświetlenia załącznikach 1-4 DIALux. dla poszczególnych pomieszczeń przedstawiono w
