1 Opis techniczny do projektu instalacji elektrycznej remontu budynku zaplecza socjalnego w Złotowie przy ul. Mickiewicza 18, dz. Nr 211/17 1. Podstawa opracowania. zlecenie inwestora; projekt architektoniczno-budowlany; wytyczne PT architektonicznego; obowiązujące przepisy PBUE i PN/E: - oświetlenie wnętrz światłem elektrycznym (wg PN-84/E-02033) - Światło i oświetlenie. Oświetlenie miejsca pracy. Część 1. Miejsca pracy we wnętrzach. (wg PN-EN ) - Oświetlenie miejsca pracy (wg PN-IEC ;2000) - Ochrona przed przepięciami (wg PN-EN ) - Ochrona przeciwporażeniowa (wg PN-IEC ;1999) - Ochrona przeciwporażeniowa (wg PN-IEC ;2000) - Uziemienia i przewody ochronne (wg PN-IEC ;1999) - Ochrona odgromowa obiektów budowlanych. Wymagania ogólne. (wg PN-92/E , PN-IEC ;2001) karty katalogowe typowych rozwiązań technicznych. 2. Zakres opracowania. instalacja oświetlenia podstawowego; instalacja siłowa i gniazd wtyczkowych; tablice rozdzielcze 0,4kV; wewnętrzna instalacja zasilająca; 3. Opis projektowanych urządzeń i instalacji. Remontowana część budynku posiada obecnie zasilanie. Przewiduje się wymianę istniejącego WLZ na nowy, wykonany przewodem miedzianym typu YDYżo 5x25mm 2 (uwzględniono rozbudowę budynku w przyszłości i wzrost mocy). W remontowanej części budynku przewód w.l.z. ułożyć w rurze ochronnej PVC Ø50 pod posadzką lub w ścianie. Istniejącą rozdzielnię główną wymienić na nową. Jako rozdzielnicę RG proponuje się zastosować szafkę wnękową typu XLA250 wyposażoną w wyłącznik główny typu 1

2 DPX125/63A z cewką wybijakową podnapięciową. Z RG wyprowadzić obwód zasilający rozdzielnicę RG1 na piętrze. Rozdzielnię RG1 wykonać jako wnękową np. typu RWN 2x18 o IP40 i zasilić przewodem YDYżo 5x10mm 2. Dla części socjalnej instalację gniazd wtykowych zaprojektowano przewodami YDYp 3x2,5mm² (450/750V) układanymi pod tynkiem. Wszystkie gniazda montować z kołkiem ochronnym na wysokości od podłogi: - 0,3m w pomieszczeniach mieszkalnych - 0,85m w pomieszczeniach gospodarczych i socjalnych - 1,6m w pobliżu umywalek Gniazda w pomieszczeniach o podwyższonej wilgotności stosować w wykonaniu hermetycznym /kroploszczelnym/. W pomieszczeniach WC i łazienek proponuje się zastosować wentylatory wyciągowe np. typu EURO 4 podłączony do instalacji oświetlenia. Do załączania i wyłączania obwodów oświetlenia (korytarzy i klatki schodowej) zaleca się stosować jednofazowe przekaźniki bistabilne PB300 FAEL (sterowane impulsowo wyłącznikiem monostabilnym lub bistabilnym) zabudowane w rozdzielnicach lub zastosować przekaźniki FINDER. W pomieszczeniach wilgotnych /WC, łazienki itp./ należy zastosować oprawy w wykonaniu bryzgoszczelnym. Wyłączniki umieszczać na wysokości 1,4m od strony klamki. Stosować osprzęt melaminowy wtynkowy. W pomieszczeniach wilgotnych montować osprzęt w wykonaniu hermetycznym Rozdzielnica główna RG Rozdzielnica 0,4kV RG stanowi główny punkt rozdzielczy prądu przemiennego dla celów oświetleniowych i siłowych. Rozdzielnica składa się z : - pola zasilającego wyposażonego w główny wyłącznik mocy z wyzwalaczem podnapięciowym typu DPX 125/63A pełniący jednocześnie funkcję wyłącznika p.poż. umożliwiającego odcięcie energii elektrycznej dla całego budynku. Przycisk p.poż. należy umieścić przy głównych drzwiach wyjściowych. Pozostałe wyjścia należy wyposażyć w informacje o miejscu gdzie znajduje się wyłącznik p.poż. - pól odpływowych wyposażonych w zabezpieczenia rozdzielnic i odbiorników Pomiar energii elektrycznej W przypadku pozostawienia istniejącego zasilania bez zmian (tzn. układ pomiarowy nie będzie wyniesiony z budynku do złącza kablowo pomiarowego 2

3 usytuowanego w granicy działki), pomiar energii pozostanie bez zmian (licznik trójfazowy jednotaryfowy bezpośredni przy rozdzielni głównej w budynku zaplecza socjalnego na parterze) Instalacja oświetlenia podstawowego pomieszczeń Instalacje oświetlenia podstawowego należy wykonać przewodem typu YDYp 3x1,5mm² (450/750V). Natężenie oświetlenia dobrano zgodnie z normą PN-84/E Oświetlenie wnętrz światłem elektrycznym Jako zasadnicze oświetlenie podstawowe przyjęto oprawy ze świetlówkami o mocach podanych na rys. nr 1 i 2. Łączniki i przełączniki instalować po prawej stronie wejść na wysokości 1,4m. Instalację prowadzić jako wtynkową Instalacja siły i gniazd wtyczkowych Instalacje należy wykonać przewodami typu YDYp 3x2,5mm² (450/750V) pod tynkiem. Stosować gniazda 1-faz. z kołkiem ochronnym. 4. Instalacja połączeń wyrównawczych W pomieszczeniach należy ułożyć szynę miejscowych połączeń wyrównawczych. Połączenia wyrównawcze powinny obejmować połączenia wszystkich metalowych pionów instalacji wod.-kan. (sanitarnych) i urządzenia elektryczne. Połączenia te należy wykonać linką LY 16mm² z wykorzystaniem uchwytów obejmowych. Odcinki rur metalowych wodociągowych wykorzystane jako szyny połączeń wyrównawczych należy trwale pomalować w paski na przemian w kolorze żółtym i zielonym, do której doprowadzić przewody wyrównawcze z miejscowych szyn wyrównania potencjału zabudowanych w łazienkach jak również obudowy i szyny ochronne PE wszystkich projektowanych rozdzielnic i połączyć linką LY 16mm² z główną szyną wyrównawczą GPE. Szynę wyrównawczą GPE wykonać z taśmy FeZn20x4mm i połączyć z instalacją odgromową budynku i z uziemieniem rozdzielnicy. Szynę układać na ścianach na wysokości 0,3m. 5. Ochrona przeciwporażeniowa. Projektowany układ sieci w obiekcie TN-S, mający oddzielne przewody neutralne N (izolacja w kolorze niebieskim) i ochronne PE (izolacja w kolorze żółtozielonym). Ochronę przed dotykiem bezpośrednim/ochrona podstawowa/ stanowi izolacja robocza przewodów i kabli oraz osłony zewnętrzne urządzeń. Po stronie 0,4kV zgodnie z obowiązującymi 3

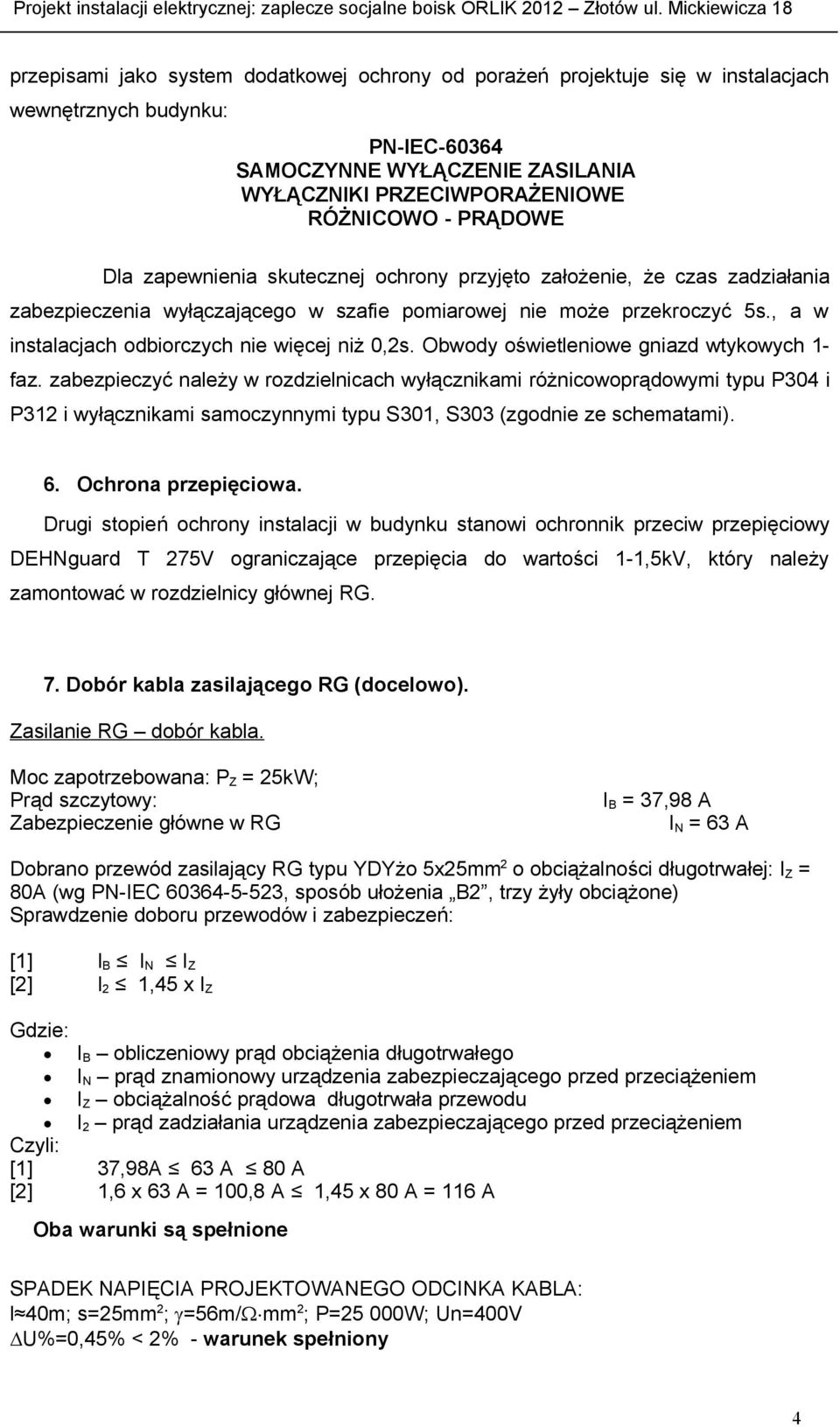

4 przepisami jako system dodatkowej ochrony od porażeń projektuje się w instalacjach wewnętrznych budynku: PN-IEC SAMOCZYNNE WYŁĄCZENIE ZASILANIA WYŁĄCZNIKI PRZECIWPORAŻENIOWE RÓŻNICOWO - PRĄDOWE Dla zapewnienia skutecznej ochrony przyjęto założenie, że czas zadziałania zabezpieczenia wyłączającego w szafie pomiarowej nie może przekroczyć 5s., a w instalacjach odbiorczych nie więcej niż 0,2s. Obwody oświetleniowe gniazd wtykowych 1- faz. zabezpieczyć należy w rozdzielnicach wyłącznikami różnicowoprądowymi typu P304 i P312 i wyłącznikami samoczynnymi typu S301, S303 (zgodnie ze schematami). 6. Ochrona przepięciowa. Drugi stopień ochrony instalacji w budynku stanowi ochronnik przeciw przepięciowy DEHNguard T 275V ograniczające przepięcia do wartości 1-1,5kV, który należy zamontować w rozdzielnicy głównej RG. 7. Dobór kabla zasilającego RG (docelowo). Zasilanie RG dobór kabla. Moc zapotrzebowana: P Z = 25kW; Prąd szczytowy: I B = 37,98 A Zabezpieczenie główne w RG I N = 63 A Dobrano przewód zasilający RG typu YDYżo 5x25mm 2 o obciążalności długotrwałej: I Z = 80A (wg PN-IEC , sposób ułożenia B2, trzy żyły obciążone) Sprawdzenie doboru przewodów i zabezpieczeń: [1] I B I N I Z [2] I 2 1,45 x I Z Gdzie: I B obliczeniowy prąd obciążenia długotrwałego I N prąd znamionowy urządzenia zabezpieczającego przed przeciążeniem I Z obciążalność prądowa długotrwała przewodu I 2 prąd zadziałania urządzenia zabezpieczającego przed przeciążeniem Czyli: [1] 37,98A 63 A 80 A [2] 1,6 x 63 A = 100,8 A 1,45 x 80 A = 116 A Oba warunki są spełnione SPADEK NAPIĘCIA PROJEKTOWANEGO ODCINKA KABLA: l 40m; s=25mm 2 ; =56m/ mm 2 ; P=25 000W; Un=400V U%=0,45% < 2% - warunek spełniony 4

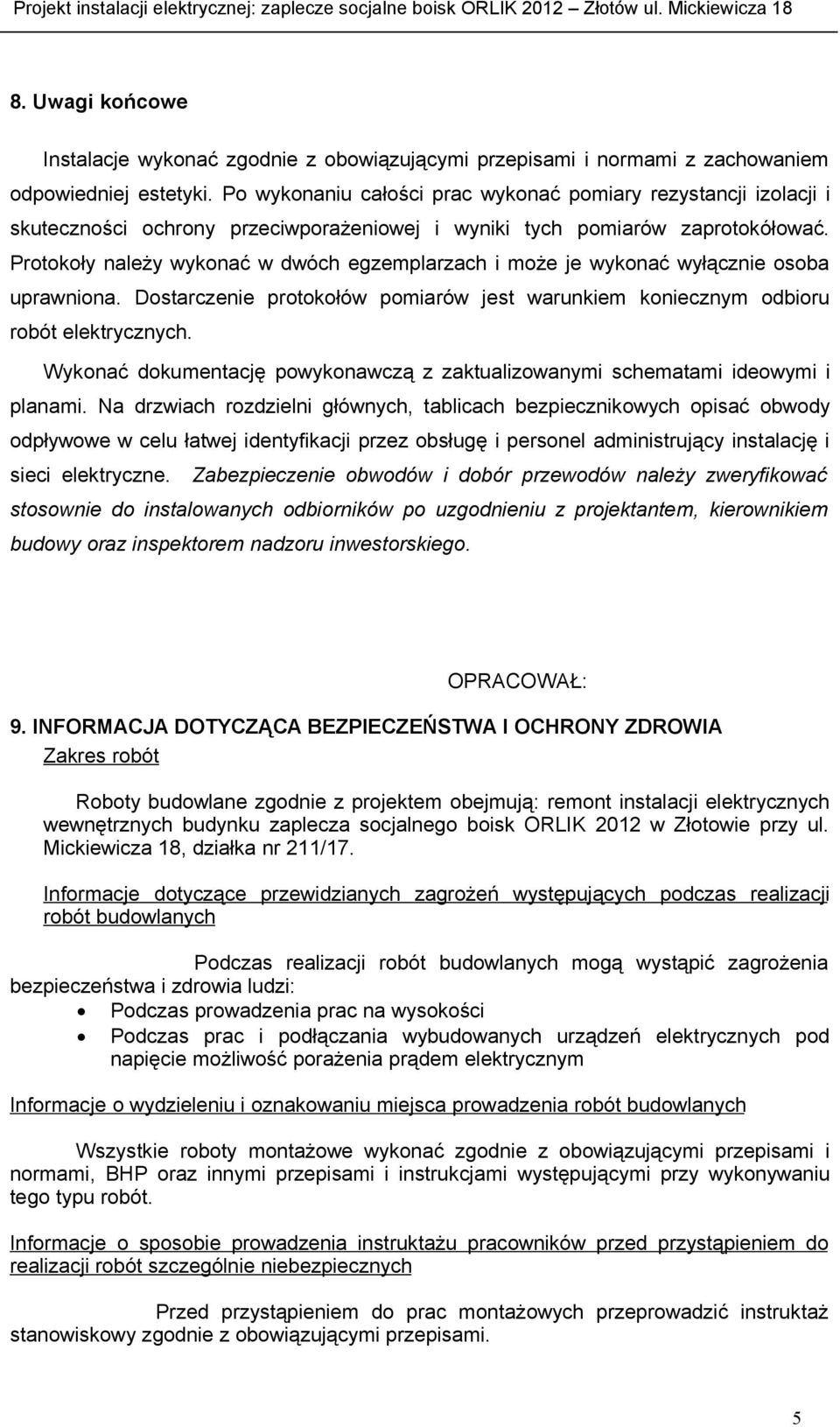

5 8. Uwagi końcowe Instalacje wykonać zgodnie z obowiązującymi przepisami i normami z zachowaniem odpowiedniej estetyki. Po wykonaniu całości prac wykonać pomiary rezystancji izolacji i skuteczności ochrony przeciwporażeniowej i wyniki tych pomiarów zaprotokółować. Protokoły należy wykonać w dwóch egzemplarzach i może je wykonać wyłącznie osoba uprawniona. Dostarczenie protokołów pomiarów jest warunkiem koniecznym odbioru robót elektrycznych. Wykonać dokumentację powykonawczą z zaktualizowanymi schematami ideowymi i planami. Na drzwiach rozdzielni głównych, tablicach bezpiecznikowych opisać obwody odpływowe w celu łatwej identyfikacji przez obsługę i personel administrujący instalację i sieci elektryczne. Zabezpieczenie obwodów i dobór przewodów należy zweryfikować stosownie do instalowanych odbiorników po uzgodnieniu z projektantem, kierownikiem budowy oraz inspektorem nadzoru inwestorskiego. OPRACOWAŁ: 9. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Zakres robót Roboty budowlane zgodnie z projektem obejmują: remont instalacji elektrycznych wewnętrznych budynku zaplecza socjalnego boisk ORLIK 2012 w Złotowie przy ul. Mickiewicza 18, działka nr 211/17. Informacje dotyczące przewidzianych zagrożeń występujących podczas realizacji robót budowlanych Podczas realizacji robót budowlanych mogą wystąpić zagrożenia bezpieczeństwa i zdrowia ludzi: Podczas prowadzenia prac na wysokości Podczas prac i podłączania wybudowanych urządzeń elektrycznych pod napięcie możliwość porażenia prądem elektrycznym Informacje o wydzieleniu i oznakowaniu miejsca prowadzenia robót budowlanych Wszystkie roboty montażowe wykonać zgodnie z obowiązującymi przepisami i normami, BHP oraz innymi przepisami i instrukcjami występującymi przy wykonywaniu tego typu robót. Informacje o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Przed przystąpieniem do prac montażowych przeprowadzić instruktaż stanowiskowy zgodnie z obowiązującymi przepisami. 5

6 Wszelkie prace w pobliżu czynnych urządzeń elektrycznych należy wykonywać po dokonaniu niezbędnych uzgodnień i wyłączeniu ich spod napięcia. Prace winny być wykonywane przez osoby posiadające odpowiednie uprawnienia w zakresie eksploatacji i montażu urządzeń elektrycznych zgodnie z zasadami zawartymi w przepisach BHP dotyczących pracy przy urządzeniach elektrycznych oraz z zachowaniem szczególnej ostrożności. 6
