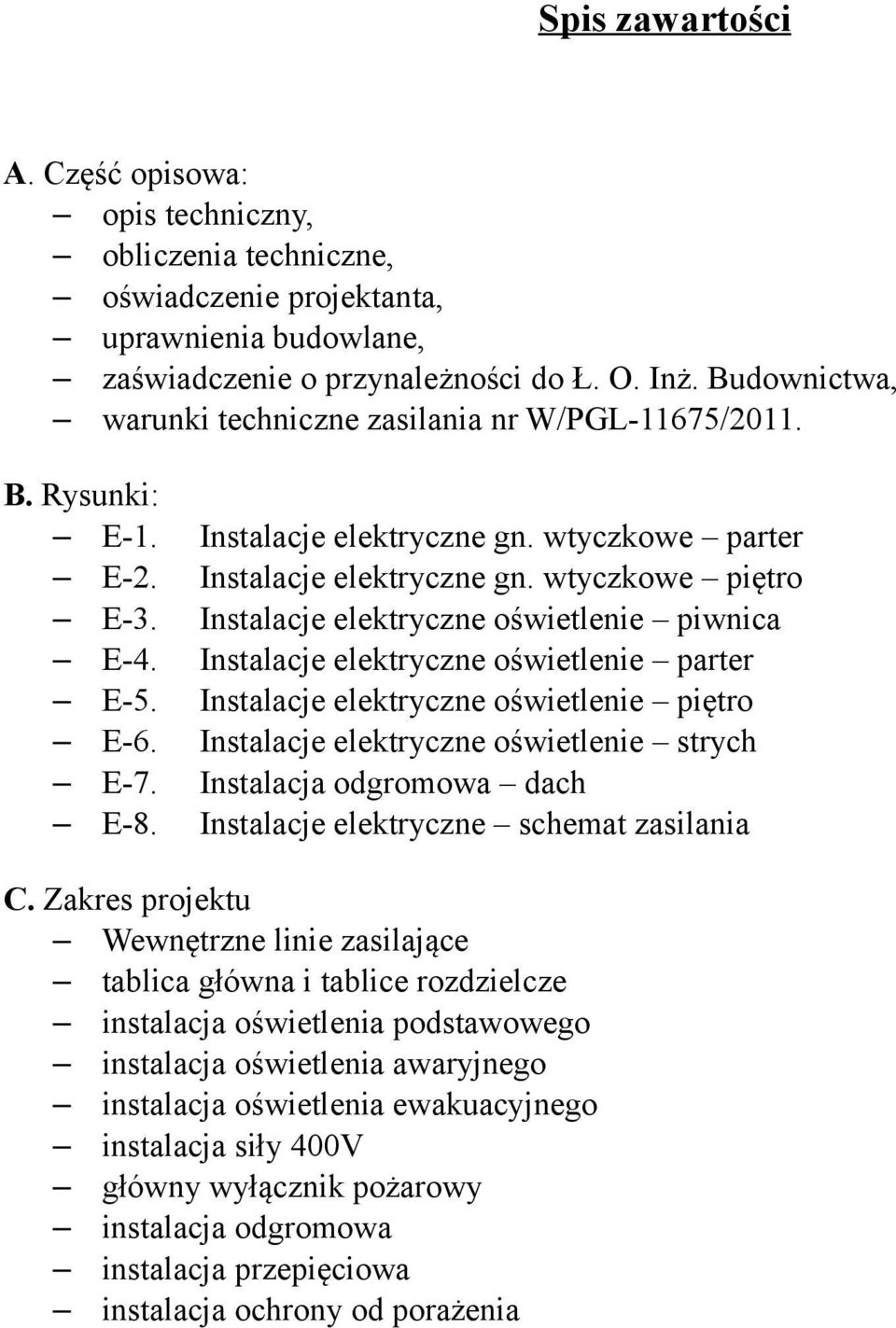

1 Spis zawartości A. Część opisowa: opis techniczny, obliczenia techniczne, oświadczenie projektanta, uprawnienia budowlane, zaświadczenie o przynależności do Ł. O. Inż. Budownictwa, warunki techniczne zasilania nr W/PGL-11675/2011. B. Rysunki: E-1. Instalacje elektryczne gn. wtyczkowe parter E-2. Instalacje elektryczne gn. wtyczkowe piętro E-3. Instalacje elektryczne oświetlenie piwnica E-4. Instalacje elektryczne oświetlenie parter E-5. Instalacje elektryczne oświetlenie piętro E-6. Instalacje elektryczne oświetlenie strych E-7. Instalacja odgromowa dach E-8. Instalacje elektryczne schemat zasilania C. Zakres projektu Wewnętrzne linie zasilające tablica główna i tablice rozdzielcze instalacja oświetlenia podstawowego instalacja oświetlenia awaryjnego instalacja oświetlenia ewakuacyjnego instalacja siły 400V główny wyłącznik pożarowy instalacja odgromowa instalacja przepięciowa instalacja ochrony od porażenia

Instalacje elektryczne oświetlenie piwnica E-4. Instalacje elektryczne oświetlenie parter E-5. Instalacje elektryczne oświetlenie piętro E-6. Instalacje elektryczne oświetlenie strych E-7.

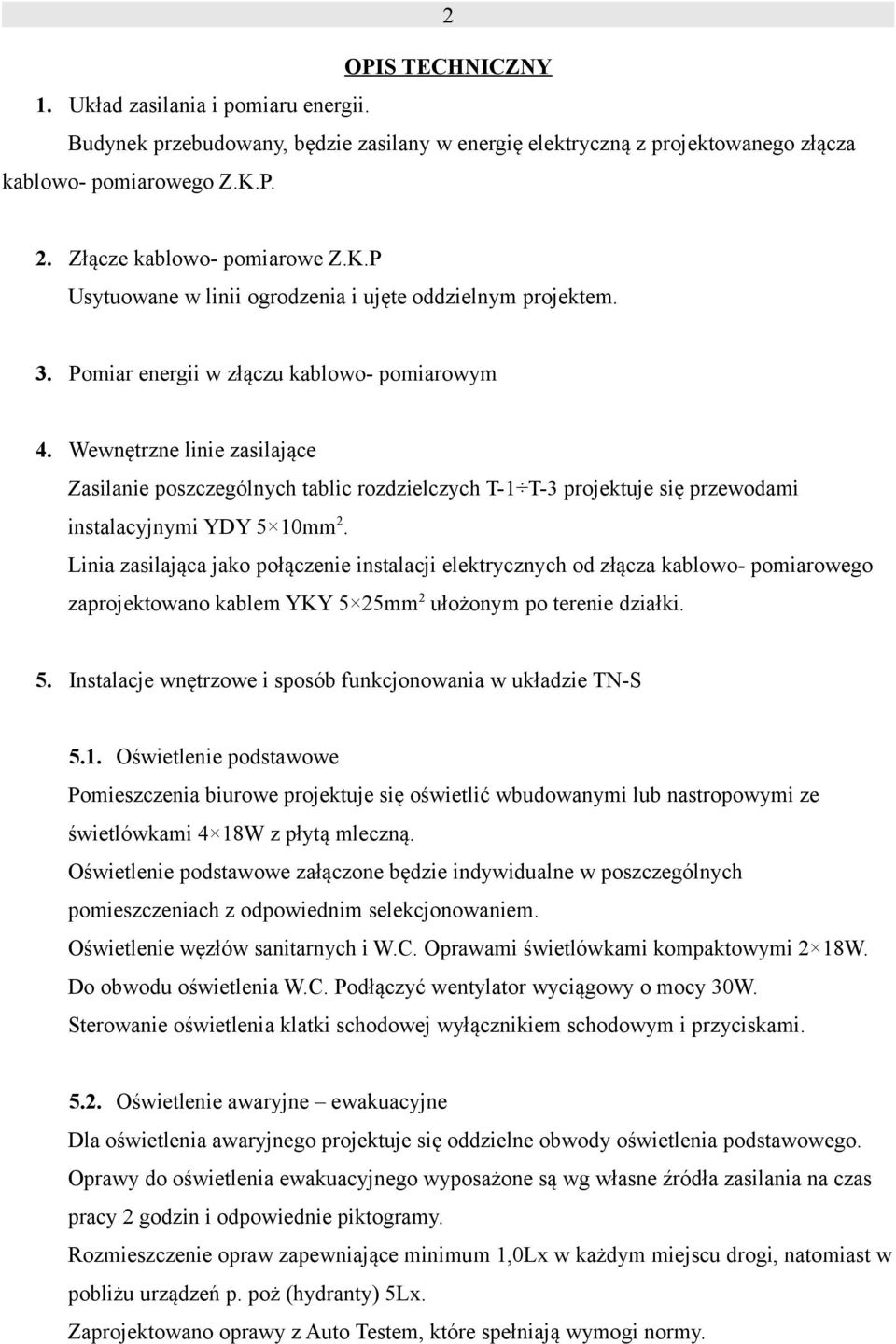

2 2 OPIS TECHNICZNY 1. Układ zasilania i pomiaru energii. Budynek przebudowany, będzie zasilany w energię elektryczną z projektowanego złącza kablowo- pomiarowego Z.K.P. 2. Złącze kablowo- pomiarowe Z.K.P Usytuowane w linii ogrodzenia i ujęte oddzielnym projektem. 3. Pomiar energii w złączu kablowo- pomiarowym 4. Wewnętrzne linie zasilające Zasilanie poszczególnych tablic rozdzielczych T-1 T-3 projektuje się przewodami instalacyjnymi YDY 5 10mm 2. Linia zasilająca jako połączenie instalacji elektrycznych od złącza kablowo- pomiarowego zaprojektowano kablem YKY 5 25mm 2 ułożonym po terenie działki. 5. Instalacje wnętrzowe i sposób funkcjonowania w układzie TN-S 5.1. Oświetlenie podstawowe Pomieszczenia biurowe projektuje się oświetlić wbudowanymi lub nastropowymi ze świetlówkami 4 18W z płytą mleczną. Oświetlenie podstawowe załączone będzie indywidualne w poszczególnych pomieszczeniach z odpowiednim selekcjonowaniem. Oświetlenie węzłów sanitarnych i W.C. Oprawami świetlówkami kompaktowymi 2 18W. Do obwodu oświetlenia W.C. Podłączyć wentylator wyciągowy o mocy 30W. Sterowanie oświetlenia klatki schodowej wyłącznikiem schodowym i przyciskami Oświetlenie awaryjne ewakuacyjne Dla oświetlenia awaryjnego projektuje się oddzielne obwody oświetlenia podstawowego. Oprawy do oświetlenia ewakuacyjnego wyposażone są wg własne źródła zasilania na czas pracy 2 godzin i odpowiednie piktogramy. Rozmieszczenie opraw zapewniające minimum 1,0Lx w każdym miejscu drogi, natomiast w pobliżu urządzeń p. poż (hydranty) 5Lx. Zaprojektowano oprawy z Auto Testem, które spełniają wymogi normy.

Wewnętrzne linie zasilające Zasilanie poszczególnych tablic rozdzielczych T-1 T-3 projektuje się przewodami instalacyjnymi YDY 5 10mm 2.

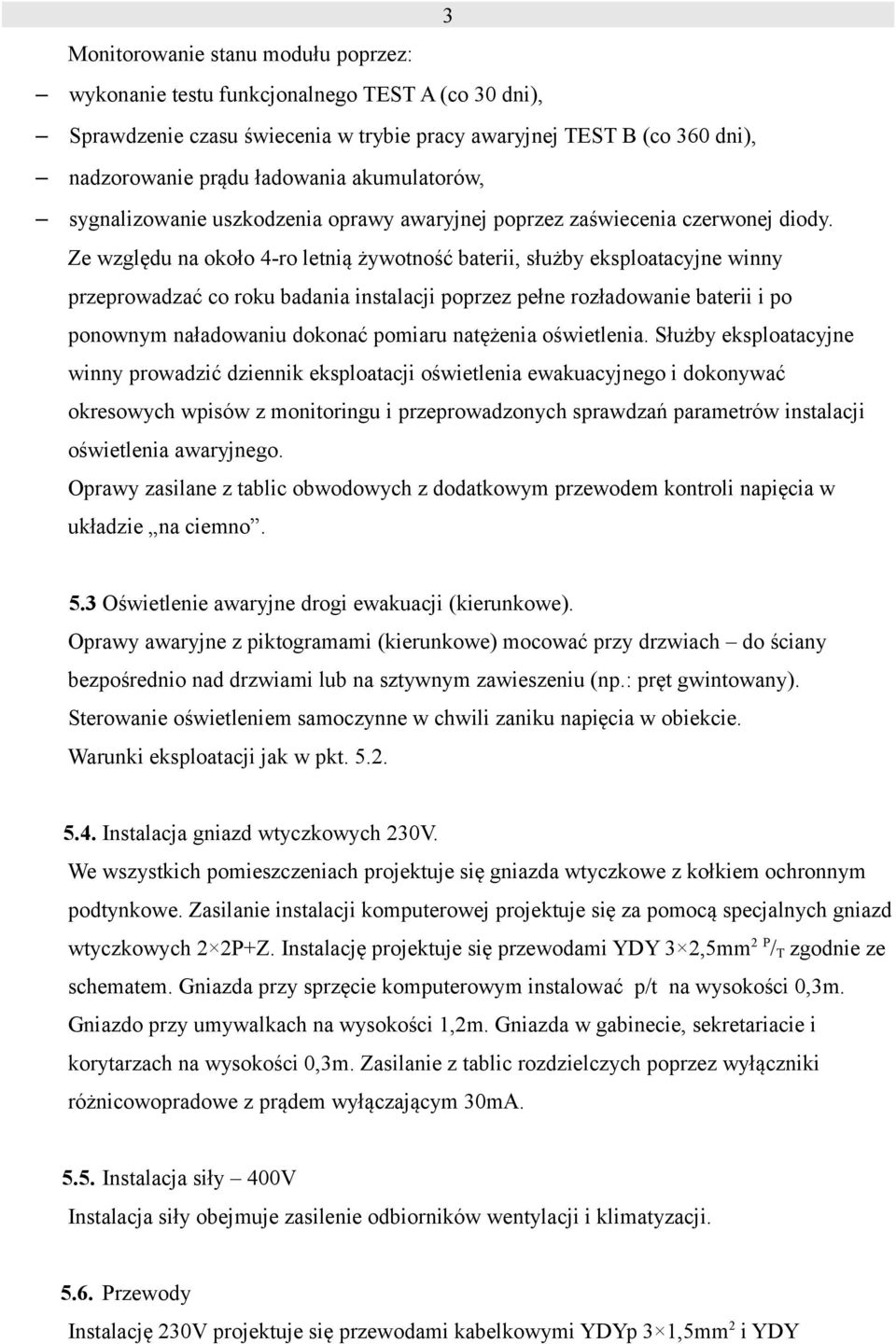

3 3 Monitorowanie stanu modułu poprzez: wykonanie testu funkcjonalnego TEST A (co 30 dni), Sprawdzenie czasu świecenia w trybie pracy awaryjnej TEST B (co 360 dni), nadzorowanie prądu ładowania akumulatorów, sygnalizowanie uszkodzenia oprawy awaryjnej poprzez zaświecenia czerwonej diody. Ze względu na około 4-ro letnią żywotność baterii, służby eksploatacyjne winny przeprowadzać co roku badania instalacji poprzez pełne rozładowanie baterii i po ponownym naładowaniu dokonać pomiaru natężenia oświetlenia. Służby eksploatacyjne winny prowadzić dziennik eksploatacji oświetlenia ewakuacyjnego i dokonywać okresowych wpisów z monitoringu i przeprowadzonych sprawdzań parametrów instalacji oświetlenia awaryjnego. Oprawy zasilane z tablic obwodowych z dodatkowym przewodem kontroli napięcia w układzie na ciemno. 5.3 Oświetlenie awaryjne drogi ewakuacji (kierunkowe). Oprawy awaryjne z piktogramami (kierunkowe) mocować przy drzwiach do ściany bezpośrednio nad drzwiami lub na sztywnym zawieszeniu (np.: pręt gwintowany). Sterowanie oświetleniem samoczynne w chwili zaniku napięcia w obiekcie. Warunki eksploatacji jak w pkt Instalacja gniazd wtyczkowych 230V. We wszystkich pomieszczeniach projektuje się gniazda wtyczkowe z kołkiem ochronnym podtynkowe. Zasilanie instalacji komputerowej projektuje się za pomocą specjalnych gniazd wtyczkowych 2 2P+Z. Instalację projektuje się przewodami YDY 3 2,5mm 2 P / T zgodnie ze schematem. Gniazda przy sprzęcie komputerowym instalować p/t na wysokości 0,3m. Gniazdo przy umywalkach na wysokości 1,2m. Gniazda w gabinecie, sekretariacie i korytarzach na wysokości 0,3m. Zasilanie z tablic rozdzielczych poprzez wyłączniki różnicowopradowe z prądem wyłączającym 30mA Instalacja siły 400V Instalacja siły obejmuje zasilenie odbiorników wentylacji i klimatyzacji Przewody Instalację 230V projektuje się przewodami kabelkowymi YDYp 3 1,5mm 2 i YDY

Ze względu na około 4-ro letnią żywotność baterii, służby eksploatacyjne winny przeprowadzać co roku badania instalacji poprzez pełne rozładowanie baterii i po ponownym naładowaniu dokonać pomiaru

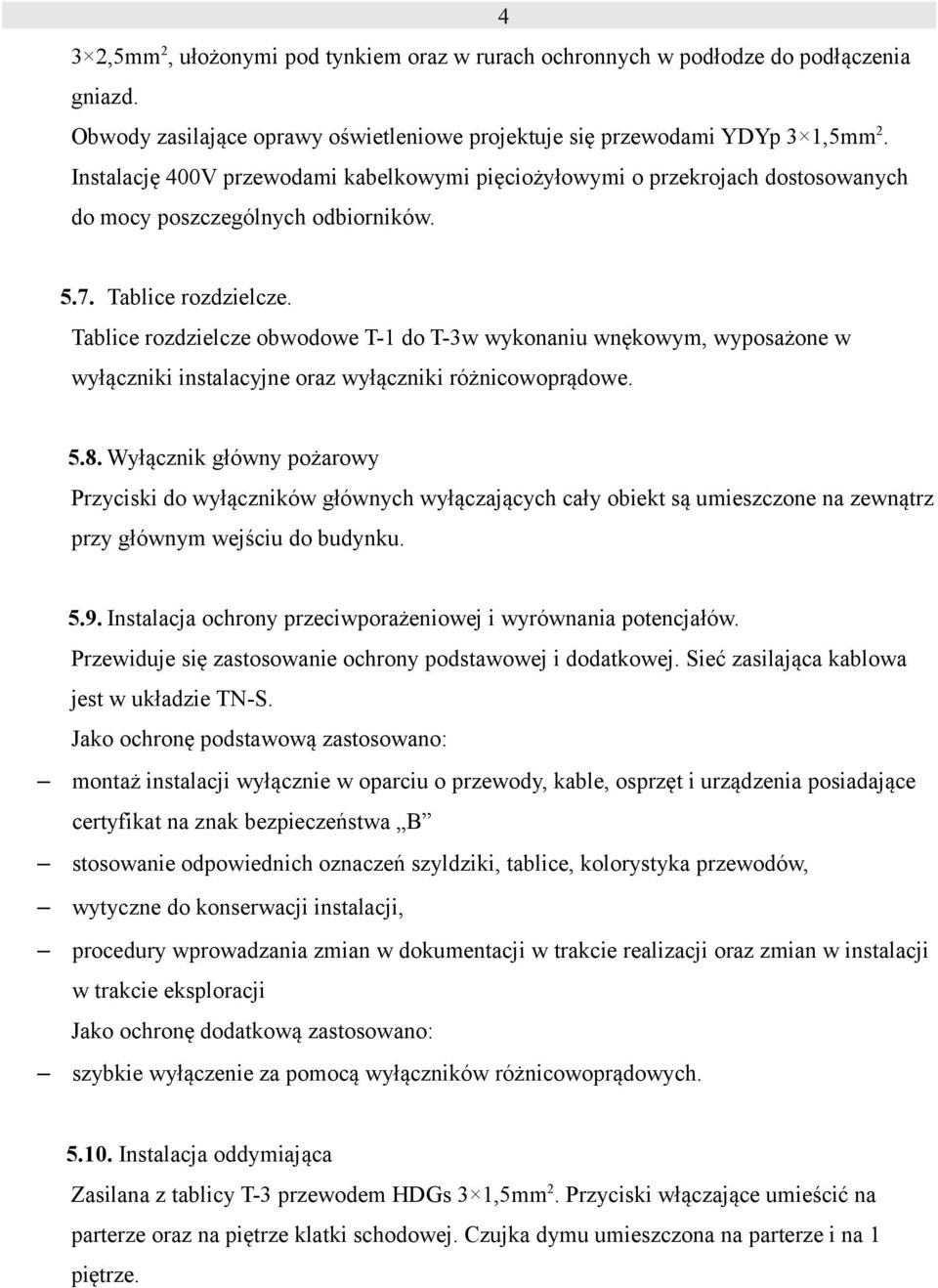

4 4 3 2,5mm 2, ułożonymi pod tynkiem oraz w rurach ochronnych w podłodze do podłączenia gniazd. Obwody zasilające oprawy oświetleniowe projektuje się przewodami YDYp 3 1,5mm 2. Instalację 400V przewodami kabelkowymi pięciożyłowymi o przekrojach dostosowanych do mocy poszczególnych odbiorników Tablice rozdzielcze. Tablice rozdzielcze obwodowe T-1 do T-3w wykonaniu wnękowym, wyposażone w wyłączniki instalacyjne oraz wyłączniki różnicowoprądowe Wyłącznik główny pożarowy Przyciski do wyłączników głównych wyłączających cały obiekt są umieszczone na zewnątrz przy głównym wejściu do budynku Instalacja ochrony przeciwporażeniowej i wyrównania potencjałów. Przewiduje się zastosowanie ochrony podstawowej i dodatkowej. Sieć zasilająca kablowa jest w układzie TN-S. Jako ochronę podstawową zastosowano: montaż instalacji wyłącznie w oparciu o przewody, kable, osprzęt i urządzenia posiadające certyfikat na znak bezpieczeństwa B stosowanie odpowiednich oznaczeń szyldziki, tablice, kolorystyka przewodów, wytyczne do konserwacji instalacji, procedury wprowadzania zmian w dokumentacji w trakcie realizacji oraz zmian w instalacji w trakcie eksploracji Jako ochronę dodatkową zastosowano: szybkie wyłączenie za pomocą wyłączników różnicowoprądowych Instalacja oddymiająca Zasilana z tablicy T-3 przewodem HDGs 3 1,5mm 2. Przyciski włączające umieścić na parterze oraz na piętrze klatki schodowej. Czujka dymu umieszczona na parterze i na 1 piętrze.

Tablice rozdzielcze obwodowe T-1 do T-3w wykonaniu wnękowym, wyposażone w wyłączniki instalacyjne oraz wyłączniki różnicowoprądowe. 5.8.

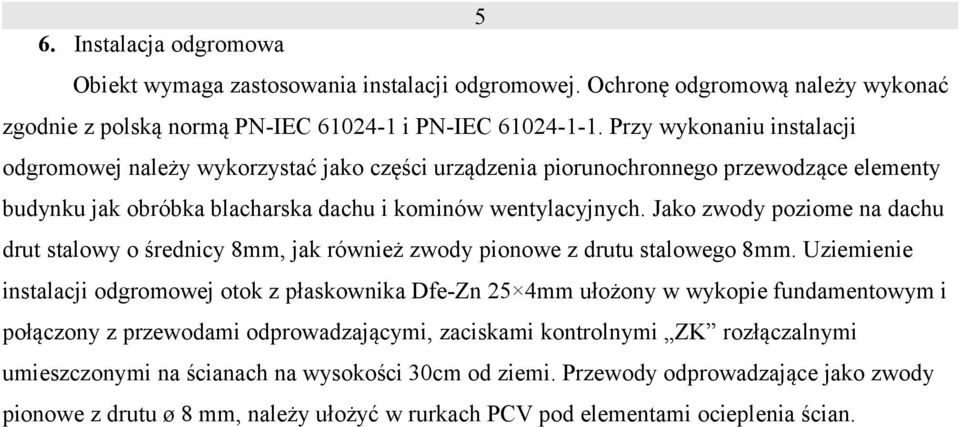

5 5 6. Instalacja odgromowa Obiekt wymaga zastosowania instalacji odgromowej. Ochronę odgromową należy wykonać zgodnie z polską normą PN-IEC i PN-IEC Przy wykonaniu instalacji odgromowej należy wykorzystać jako części urządzenia piorunochronnego przewodzące elementy budynku jak obróbka blacharska dachu i kominów wentylacyjnych. Jako zwody poziome na dachu drut stalowy o średnicy 8mm, jak również zwody pionowe z drutu stalowego 8mm. Uziemienie instalacji odgromowej otok z płaskownika Dfe-Zn 25 4mm ułożony w wykopie fundamentowym i połączony z przewodami odprowadzającymi, zaciskami kontrolnymi ZK rozłączalnymi umieszczonymi na ścianach na wysokości 30cm od ziemi. Przewody odprowadzające jako zwody pionowe z drutu ø 8 mm, należy ułożyć w rurkach PCV pod elementami ocieplenia ścian.

Jako zwody poziome na dachu drut stalowy o średnicy 8mm, jak również zwody pionowe z drutu stalowego 8mm.

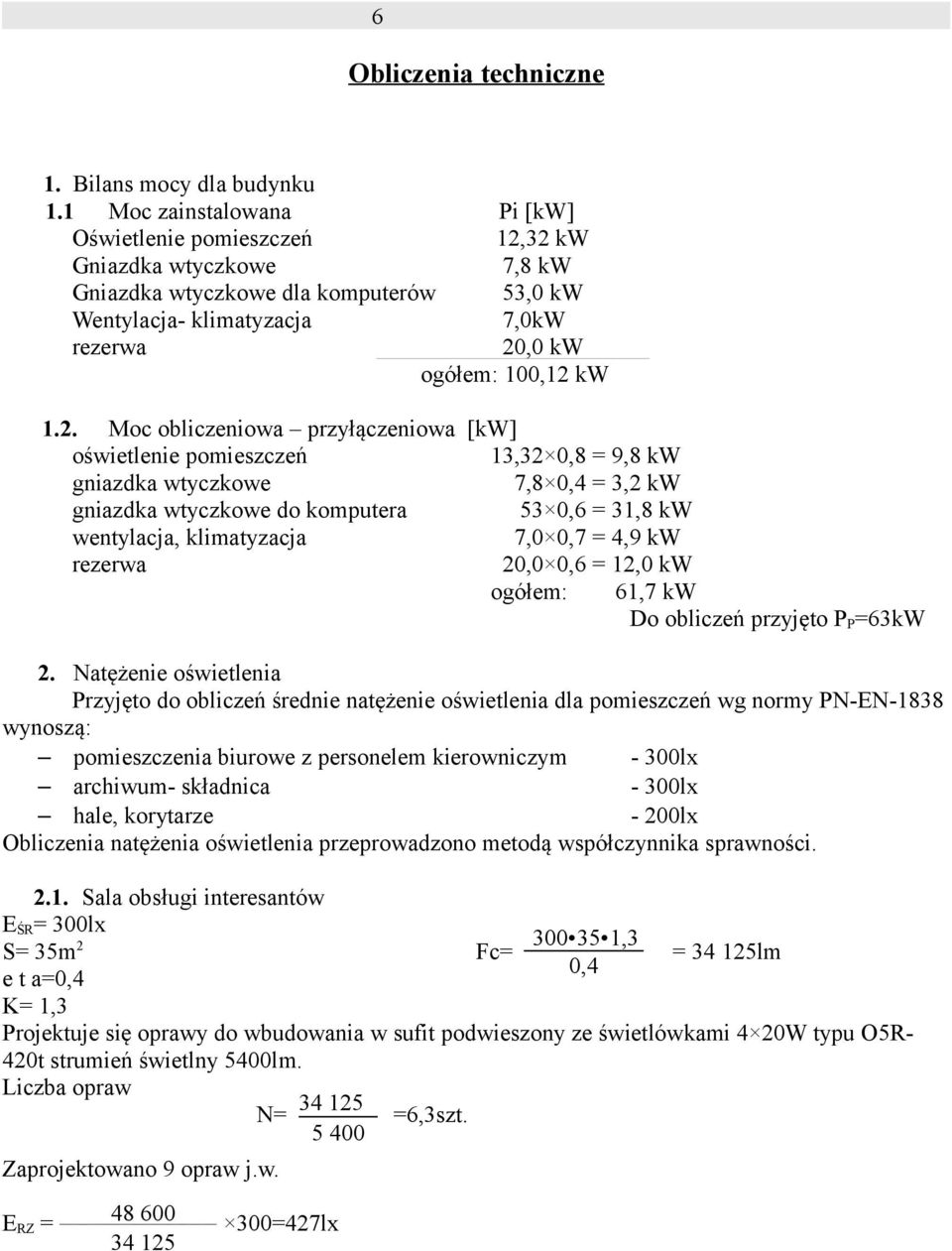

6 6 Obliczenia techniczne 1. Bilans mocy dla budynku 1.1 Moc zainstalowana Pi [kw] Oświetlenie pomieszczeń 12,32 kw Gniazdka wtyczkowe 7,8 kw Gniazdka wtyczkowe dla komputerów 53,0 kw Wentylacja- klimatyzacja 7,0kW rezerwa 20,0 kw ogółem: 100,12 kw 1.2. Moc obliczeniowa przyłączeniowa [kw] oświetlenie pomieszczeń 13,32 0,8 = 9,8 kw gniazdka wtyczkowe 7,8 0,4 = 3,2 kw gniazdka wtyczkowe do komputera 53 0,6 = 31,8 kw wentylacja, klimatyzacja 7,0 0,7 = 4,9 kw rezerwa 20,0 0,6 = 12,0 kw ogółem: 61,7 kw Do obliczeń przyjęto P P =63kW 2. Natężenie oświetlenia Przyjęto do obliczeń średnie natężenie oświetlenia dla pomieszczeń wg normy PN-EN-1838 wynoszą: pomieszczenia biurowe z personelem kierowniczym - 300lx archiwum- składnica - 300lx hale, korytarze - 200lx Obliczenia natężenia oświetlenia przeprowadzono metodą współczynnika sprawności Sala obsługi interesantów E ŚR = 300lx S= 35m 2 e t a=0,4 K= 1,3 Fc= = lm Projektuje się oprawy do wbudowania w sufit podwieszony ze świetlówkami 4 20W typu O5R- 420t strumień świetlny 5400lm. Liczba opraw Zaprojektowano 9 opraw j.w. E RZ = =427lx N= =6,3szt ,3 0,4

32 kw Gniazdka wtyczkowe 7,8 kw Gniazdka wtyczkowe dla komputerów 53,0 kw Wentylacja- klimatyzacja 7,0kW rezerwa 20,0 kw ogółem: 100,12 kw 1.2. Moc obliczeniowa przyłączeniowa [kw] oświetlenie

7 2.2. Składnica akt 1.09 E ŚR = 300lx S= 48m 2 e t a=0,45 K= 1,3 7 Fc= = lm Projektuje się oprawy nastropowe ze świetlówkami 4 20W i płytą mleczną, strumień świetlny 5400lm. Liczba opraw Zaprojektowano 10 opraw jw. E RZ = =389lx N= =7,7szt ,3 0,45 3. Spadki napięć 3.1. Linia kablowa jako połączenie instalacji elektrycznych od Z.K.P. Kabel YKY 5x25 mm 2 długości 40,0m, U=400V*Pp=63 kw 100*Σ1P delta U = γ*s*u 2 = 0,00073 * 40 *63 =1,83% 3.2 W.L.Z. - Tablica T-3 Przewody YDY 5x10 mm 2 o długości 20,0 m P=27,8 kw 400V delta U = 0,0011 * 20 * 27,8 = 0,61% 3.3 Najdłuższy obwód oświetlenia z tablicy T-3 Przewody YDY 1,5 mm 2 długości 20,0 m P = 1056W * 230V 200 delta U = 1056 *20 = 0,000051*1056*20 = 1,1% 57*1,5*830 łączny maksymalny spadek napięcia w obwodzie oświetlenia wynosi: 1,83 + 0,61 + 1,1 = 3,54 %

Kabel YKY 5x25 mm 2 długości 40,0m, U=400V*Pp=63 kw 100*Σ1P delta U = γ*s*u 2 = 0,00073 * 40 *63 =1,83% 3.2 W.L.Z.
