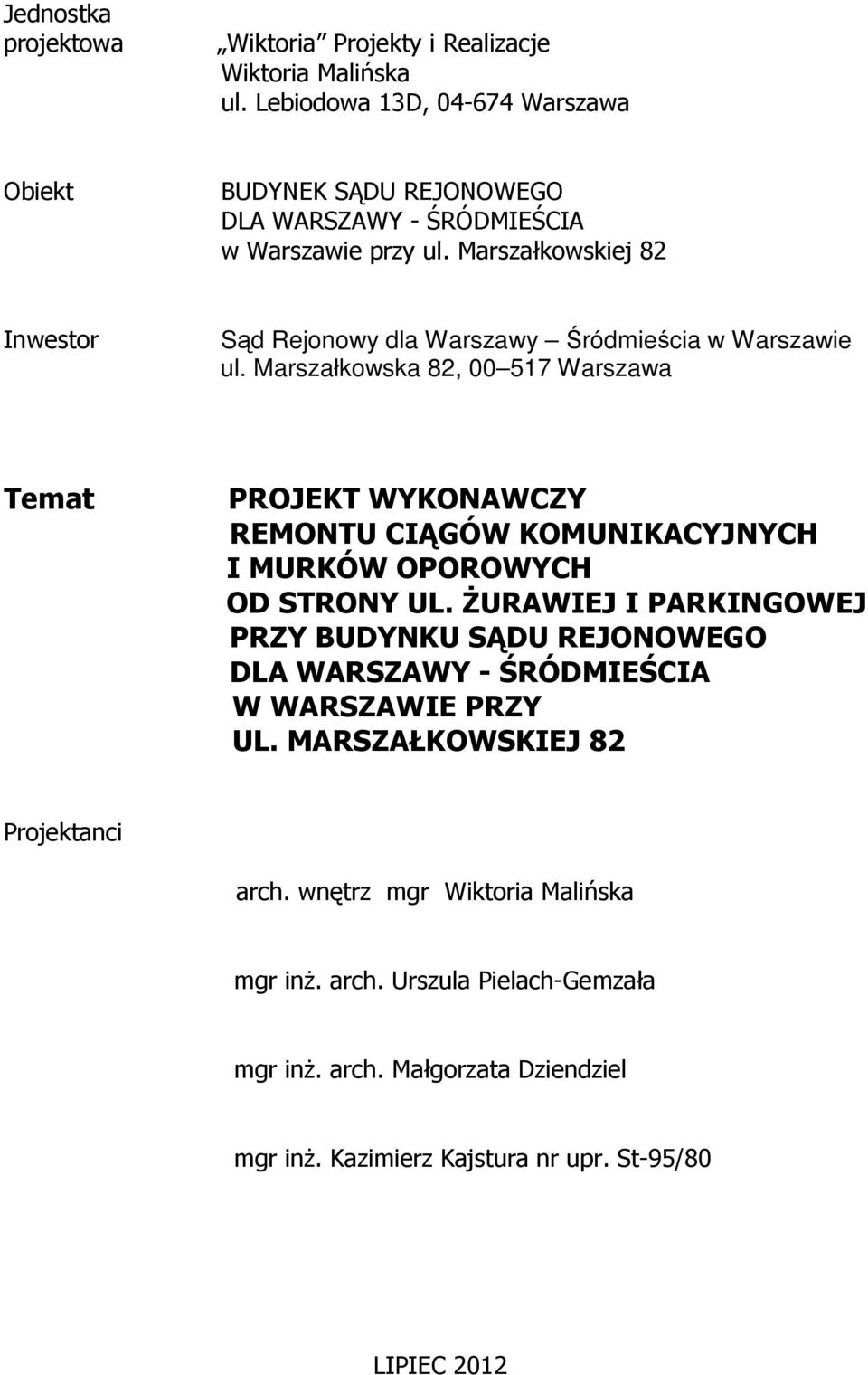

1 Jednostka projektowa Wiktoria Projekty i Realizacje Wiktoria Malińska ul. Lebiodowa 13D, Warszawa Obiekt BUDYNEK SĄDU REJONOWEGO DLA WARSZAWY - ŚRÓDMIEŚCIA w Warszawie przy ul. Marszałkowskiej 82 Inwestor Sąd Rejonowy dla Warszawy Śródmieścia w Warszawie ul. Marszałkowska 82, Warszawa Temat PROJEKT WYKONAWCZY REMONTU CIĄGÓW KOMUNIKACYJNYCH I MURKÓW OPOROWYCH OD STRONY UL. ŻURAWIEJ I PARKINGOWEJ PRZY BUDYNKU SĄDU REJONOWEGO DLA WARSZAWY - ŚRÓDMIEŚCIA W WARSZAWIE PRZY UL. MARSZAŁKOWSKIEJ 82 Projektanci arch. wnętrz mgr Wiktoria Malińska mgr inż. arch. Urszula Pielach-Gemzała mgr inż. arch. Małgorzata Dziendziel mgr inż. Kazimierz Kajstura nr upr. St-95/80 LIPIEC 2012

2 Spis zawartości Załączniki - Uprawnienia budowlane - Przynależności do izby - Oświadczenie projektanta Część opisowa 1. Podstawa opracowania 2. Cel i zakres opracowania 3. Warunki gruntowo-wodne w poziomie posadowienia 4. Ogólna charakterystyka obiektu 5. Przyczyny powstałych uszkodzeń 6. Stan techniczny 7. Metody remontu 8. Wnioski 9. Plan bezpieczeństwa i ochrony zdrowia BIOZ Część graficzna RYS 01 - PLAN SYTUACYJNY SKALA 1:500 RYS 02 - INWENTARYZACJA, RZUT SKALA 1:200 RYS 03 - RZUT, PROJEKT SKALA 1:200 RYS 04 - PRZEKRÓJ A-A, B-B SKALA 1:25 RYS 05 - PRZEKRÓJ C-C, D-D SKALA 1:25 RYS 06 - PRZEKRÓJ E-E SKALA 1:25 RYS 07 - PRZEKRÓJ F-F SKALA 1:25 RYS 08 - PRZEKRÓJ G-G, H-H SKALA 1:25 RYS 09 - PRZEKRÓJ I-I, J-J SKALA 1:25

3 OPIS PROJEKTU WYKONAWCZEGO REMONTU CIĄGÓW KOMUNIKACYJNYCH I MURKÓW OPOROWYCH OD STRONU UL.PARKINGOWEJ I ŻURAWIEJ W BUDYNKU SĄDU REJONOWEGO ŚRÓDMIEŚCIA W WARSZAWIE PRZY UL. MARSZAŁKOWSKIEJ PODSTAWA OPRACOWANIA 1.1. Podstawa opracowania Podstawą opracowania jest: - Umowa nr SR/ŚR/26/12 - Inwentaryzacja, wizja lokalna na terenie obiektu. - Założenia i informacje i uzgodnienia uzyskane od Zleceniodawcy jako Użytkownika rozpatrywanego obiektu. - Dysponentem obiektu jest Sąd Rejonowy dla Warszawy Śródmieścia w Warszawie. 2. CEL I ZAKRES OPRACOWANIA 2.1 Cel opracowania Celem opracowania jest wykonanie remontu chodników i murków od strony ul. Parkingowej i Żurawiej. Zakres opracowania wg rys. szczegółowego. 2.2 Zakres opracowania Opracowanie dotyczy remontu płyt kamiennych okładzinowych, remontu schodów, remontu i zabezpieczenia murku oporowego na rogu ul. Żurawiej i Parkingowej. 3. WARUNKI GRUNTOWO WODNE W POZIOMIE POSADOWIENIA W czasie wykonywania robót rozbiórkowych należy sprawdzić poziom wód gruntowych oraz strukturę geologiczną gruntów. 4. OGÓLNA CHARAKTERYSTYKA OBIEKTU Budynek przy ul. Marszałkowskiej 82, którego dotyczy opracowanie był pierwszym budynkiem zrealizowanym po wojnie jako siedziba Ministerstwa Hutnictwa (obecnie siedziba sądów rejonowych), zwany "żyletkowcem" projektu architekta Marka Leykmana (Marszałkowska 82) oddany do użytku w roku 1950 budynek wykonany w konstrukcji żelbetowej. W latach 80-tych ubiegłego wieku wokół budynku, między ścianami a murkami oporowymi, od strony ul. Parkingowej i Żurawiej wykonano ciągi komunikacyjne. Poziom ich wyrównano z poziomem pomieszczeń parterowych. Nawierzchnię wyłożono kostką betonową, a schody między chodnikiem przy jezdniach a ciągami komunikacyjnymi przy budynku wykonano z szarych granitowych bloczków gr cm. Bezpośrednio przy ścianach budynku wykonano cokoły również z bloczków szarego granitu. Nawierzchnie i elewacje murków oporowych pozostały niezmienione i nadal są obłożone beżowym piaskowcem który w wielu miejscach jest uzupełniany łatami 5. RODZAJ USZKODZEŃ I PRZYCZYNY ICH POWSTANIA 5.1 Odchylenie murka oporowego od pionu (detal A) Odchylenie powstało na skutek: - zbyt płytkiego posadowienia fundamentu, przy znaczącym parciu gruntów

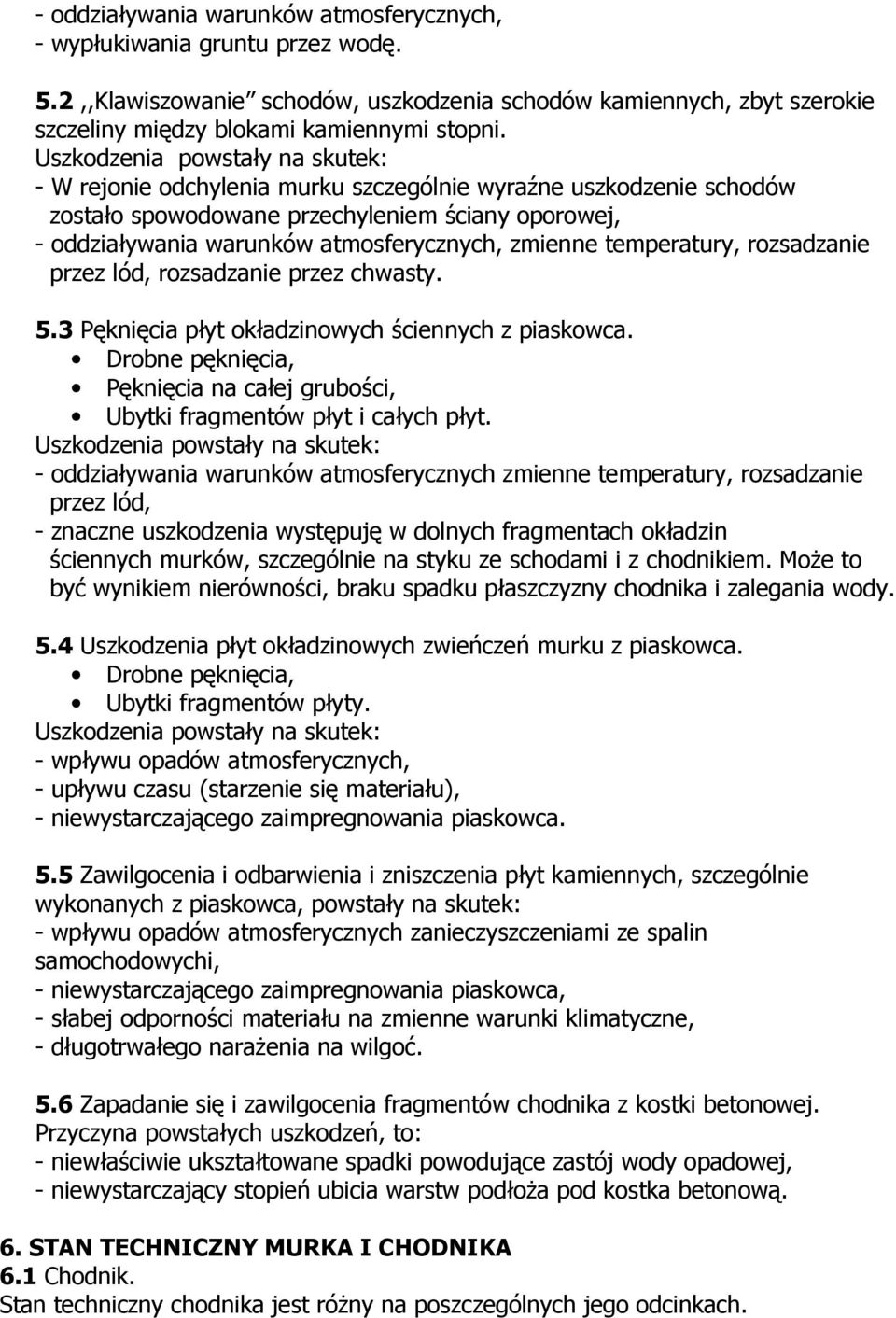

4 - oddziaływania warunków atmosferycznych, - wypłukiwania gruntu przez wodę. 5.2,,Klawiszowanie schodów, uszkodzenia schodów kamiennych, zbyt szerokie szczeliny między blokami kamiennymi stopni. Uszkodzenia powstały na skutek: - W rejonie odchylenia murku szczególnie wyraźne uszkodzenie schodów zostało spowodowane przechyleniem ściany oporowej, - oddziaływania warunków atmosferycznych, zmienne temperatury, rozsadzanie przez lód, rozsadzanie przez chwasty. 5.3 Pęknięcia płyt okładzinowych ściennych z piaskowca. Drobne pęknięcia, Pęknięcia na całej grubości, Ubytki fragmentów płyt i całych płyt. Uszkodzenia powstały na skutek: - oddziaływania warunków atmosferycznych zmienne temperatury, rozsadzanie przez lód, - znaczne uszkodzenia występuję w dolnych fragmentach okładzin ściennych murków, szczególnie na styku ze schodami i z chodnikiem. Może to być wynikiem nierówności, braku spadku płaszczyzny chodnika i zalegania wody. 5.4 Uszkodzenia płyt okładzinowych zwieńczeń murku z piaskowca. Drobne pęknięcia, Ubytki fragmentów płyty. Uszkodzenia powstały na skutek: - wpływu opadów atmosferycznych, - upływu czasu (starzenie się materiału), - niewystarczającego zaimpregnowania piaskowca. 5.5 Zawilgocenia i odbarwienia i zniszczenia płyt kamiennych, szczególnie wykonanych z piaskowca, powstały na skutek: - wpływu opadów atmosferycznych zanieczyszczeniami ze spalin samochodowychi, - niewystarczającego zaimpregnowania piaskowca, - słabej odporności materiału na zmienne warunki klimatyczne, - długotrwałego narażenia na wilgoć. 5.6 Zapadanie się i zawilgocenia fragmentów chodnika z kostki betonowej. Przyczyna powstałych uszkodzeń, to: - niewłaściwie ukształtowane spadki powodujące zastój wody opadowej, - niewystarczający stopień ubicia warstw podłoża pod kostka betonową. 6. STAN TECHNICZNY MURKA I CHODNIKA 6.1 Chodnik. Stan techniczny chodnika jest różny na poszczególnych jego odcinkach.

5 Chodnik przy rogu ul. Marszałkowskiej i Żurawiej wykonany z płyt granitowych jest w stanie dość dobrym, pochylnia od strony Żurawiej przy narożniku z ul. Parkingową jest w stanie dobrym i wydaje się że na dzień dzisiejszy nie wymaga remontu. O zakresie remontu decyduje ostatecznie Inwestor. W najgorszym stanie jest nawierzchnia chodnika od strony ul. Parkingowej. Widoczne są zagłębienia i zawilgocenia. Konieczny jest remont połączony ze zmianą spadków chodnika, tak aby zapobiec uszkodzeniom w przyszłości. 6.2 Ściany murka. Ściana przy narożniku ul. Żurawiej z Parkingową wymaga remontu i zabezpieczenia przed dalszym przechyleniem. Konieczne jest wykonanie w trakcie remontu odkrywki i określenie głębokości posadowienia. Pozostałe ściany nie odchylają się od pionu. Stan okładzin kamiennych z piaskowca jest zły i wymaga remontu. Zwieńczenie murków w stanie złym choć występuje tu mniej uszkodzeń niż na ścianach. W płytach widoczne są flekowania co wskazuje na przeprowadzane w przeszłości remonty.

6 6.3 schody terenowe z płyt granitowych Stan schodów najgorszy przy narożniku ul. Żurawiej i Parkingowej wyraźne,,klawiszowanie schodów. Wszystkie schody wymagają remontu widoczne są poszerzone rozstępy pomiędzy płytami kamiennymi drobne uszkodzenia i pofalowania. Stan samych płyt schodowych granitowych jest dość dobry. Możliwe jest ponowne wykorzystanie większości płyt w trakcie remontu. 7. WYKONANIE REMONTU Opracowanie ma na celu: - Zabezpieczenie murka i ciągów komunikacyjnych przy budynku, przed dalszym pogorszeniem stanu technicznego, - Poprawę estetki. 7.1 Remont murka oporowego odchylonego od pionu (detal A). Wykonać odkrywkę w celu sprawdzenia posadowienia fundamentu, Zdjąć płyty kamienne na odcinku gdzie występuje odchylenie murka i sprawdzić stan techniczny ściany betonowej. Wszelkie wątpliwości należy zgłosić do biura projektowego, Jeżeli stan ściany będzie zadowalający należy wykonać dociążenia murka płytą schodową betonową na poziomie poniżej poziomu schodów granitowych, zgodnie z rysunkiem szczegółowym Nr 08.

7 Jeżeli po zdjęciu płyt okaże się że ściana jest w bardzo złym stanie technicznym i jej dalsze utrzymanie zagraża bezpieczeństwu użytkowania wówczas konieczne będzie ponowne wykonanie ściany oporowej z posadowieniem na głębokości 150cm poniżej poziomu terenu, Wybranie wariantu rozwiązania po uzgodnieniu z Inwestorem oraz z biurem projektów w ramach nadzoru autorskiego. 7.2 Remont schodów z płyt granitowych: Zdemontować płyty kamienne granitowe, Wykonać nowe stopnie schodowe betonowe zgodnie z rysunkami szczegółowymi Oczyścić metodą piaskowania i ponownie ułożyć płyty schodowe uzupełnić uszkodzone płyty nowymi w takim samym rodzaju i kolorze kamienia, W miejscach gdzie były szczeliny pomiędzy kamieniami,ponownie ułożyć płyty kamienne tak aby przylegały do siebie. W razie potrzeby wymienić skrajną płytę kamienną na dłuższą, tak aby uzupełnić różnicę długości. UWAGA: Nawierzchnia wszystkich płyt i bloczków granitowych na schodach i ciągach pieszych ze względów bezpieczeństwa muszą być młotkowane 7.3 Naprawa płyt okładzinowych ściennych z piaskowca. Drobne pęknięcia, pęknięcia na całej grubości, ubytki fragmentów płyt i całych płyt. Usunąć uszkodzone płyty, Wymienić uszkodzone płyty na nowe. Zamontować w taki sam sposób jak pozostałe płyty, Oczyścić metodą piaskowania, Zaimpregnować wszystkie płyty. 7.4 Uszkodzenia płyt okładzinowych zwieńczeń murku z piaskowca. Drobne pęknięcia, ubytki fragmentów płyty. Usunąć uszkodzone płyty, Zaflekować ubytki lub wymienić płyty (do decyzji Iinwestora), Oczyścić metodą piaskowania, Zaimpregnować wszystkie płyty. 7.5 Zawilgocenia i odbarwienia płyt kamiennych szczególnie wykonanych z piaskowca. Zmurszałe i popękane płyty wymienić na nowe, Pozostałe płyty oczyścić metodą piaskowania, Zaimpregnować wszystkie płyty. Uwaga kolor wymienianych płyt należy dobrać dokładnie do płyt istniejących (piaskowiec kremowy) 7.6 naprawa chodnika z kostki betonowej oraz płyt granitowych. W celu naprawy należy:

8 Zdjąć nawierzchnie z kostki betonowej i z płyt granitowych(narożnik przy ul. Marszałkowskiej i Żurawiej), Wykonać warstwy podłoża z odpowiednim spadkiem zgodnie z rysunkiem szczegółowym, Ułożyć ponownie nawierzchnie z wykorzystaniem zdemontowanej wcześniej kostki, Ewentualne uzupełnienia należy wykonać z takiego samego materiału w identycznym kolorze z posadzką istniejącą. 8. WNIOSKI 8.1 Wykonanie remontu chodnika jest konieczne z uwagi na postępujące zniszczenia, pogarszający się stan techniczny i estetyczny Obecny stan wpływa znacząco na obniżenie funkcjonalności schodów i chodnika oraz może być przyczyną wypadków szczególnie zimą. WYKONANIE PRAC OKREŚLONYCH W OPRACOWANIU NIE ZMIENI ZAPOTRZEBOWANIA NA MEDIA I NIE BĘDZIE MIAŁO NEGATYWNEGO WPŁYWU NA ŚRODOWISKO - Przy wykonywaniu prac wszystkie materiały dobierać zgodnie z projektem. Ewentualne zmiany należy konsultować w porozumieniu z Projektantem i Inwestorem. 9. ZAGADNIENIA B.H.P. i P-POŻ. - W czasie prowadzenia robót remontowych i budowlanych należy stosować się do Warunków technicznych wykonania i odbioru robót budowlano montażowych oraz przestrzegać Rozporządzenia Ministra Pracy, Płacy i Polityki Socjalnej z dn w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129/97) oraz przestrzegać Rozporządzenia Ministra Infrastruktury z dn r. w zakresie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych ( dz. U. Z dn r. ) - Materiały i urządzenia techniczne winny odpowiadać wymaganiom jakościowym w zakresie BHP, określonym w Ustawie nr 250 o badaniach i certyfikacji ( dz, U. Nr 55/93 ) tj. winny posiadać certyfikat, znak bezpieczeństwa CE lub świadectwo dopuszczenia do produkcji. - Całość robót wykonać zgodnie z obowiązującymi normami i przepisami oraz Dz. U. z 2003 roku nr 47 poz BUDYNEK URZYTECZNOŚCI PUBLICZNEJ KLASYFIKACJA ZL III
