Badanie termowizyjne. Firma. P.U ECO-WOD-KAN Jacek Załubski. Osoba badająca: Załubski Jacek. Techników 7a Jelcz-Laskowice.

Transkrypt

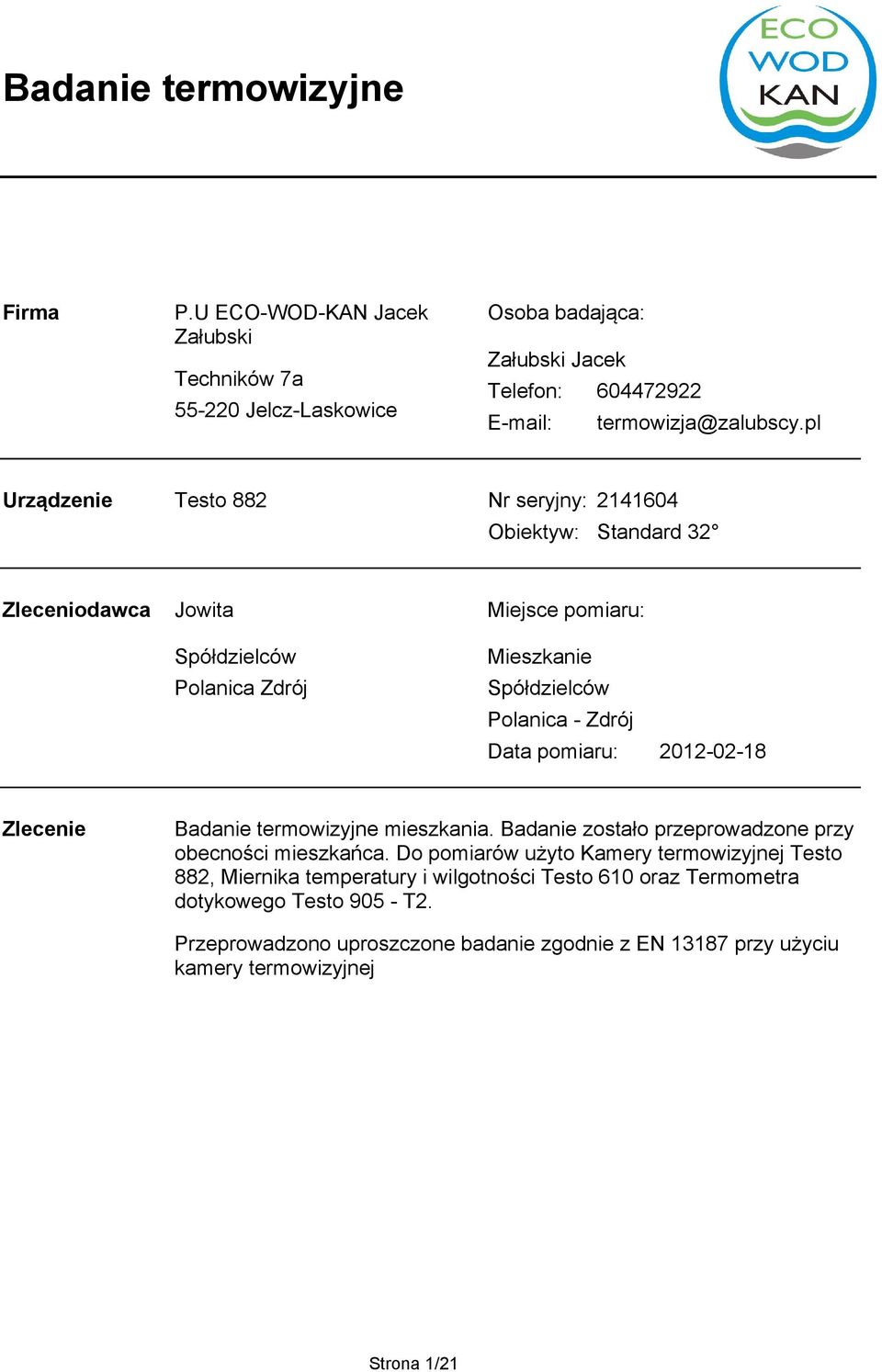

1 Firma P.U ECOWODKAN Jacek Załubski Techników 7a JelczLaskowice Osoba badająca: Załubski Jacek Telefon: Urządzenie Testo 882 Nr seryjny: Obiektyw: Standard 32 Zleceniodawca Jowita Miejsce pomiaru: Spółdzielców Polanica Zdrój Mieszkanie Spółdzielców Polanica Zdrój Data pomiaru: Zlecenie Badanie termowizyjne mieszkania. Badanie zostało przeprowadzone przy obecności mieszkańca. Do pomiarów użyto Kamery termowizyjnej Testo 882, Miernika temperatury i wilgotności Testo 610 oraz Termometra dotykowego Testo 905 T2. Przeprowadzono uproszczone badanie zgodnie z EN przy użyciu kamery termowizyjnej Strona 1/21

2 Opis budynku: Konstrukcja: Ściany nośne i działowe silka. Ocieplenie styropian. Słupy, wieńce żelbetowe. Konstrukcja dachu drewniana, pokrycie dachówką ceramiczną. Ocieplenie dachu wełna mineralna. Otoczenie: W sąsiedztwie inne budynki wielorodzinne, park, las. Warunki pogodowe: Temperatura powietrza we wnętrzu Różnica temperatury powietrza pomiędzy stroną wewnętrzną i zewnętrzną otaczającej powierzchni Różnica ciśnienia powietrza pomiędzy stroną zawietrzną i nawietrzną Pozostałe czynniki 21,2 C 18,2 C 1015 Pa Brak promieniowania słonecznego oraz opadów deszczu i śniegu. Wiatr do 13,8 km/h zachodni i płd. zachodni. Odchylenia do zalecanych wymagań związanych z badaniem: Nie odnotowano. Strona 2/21

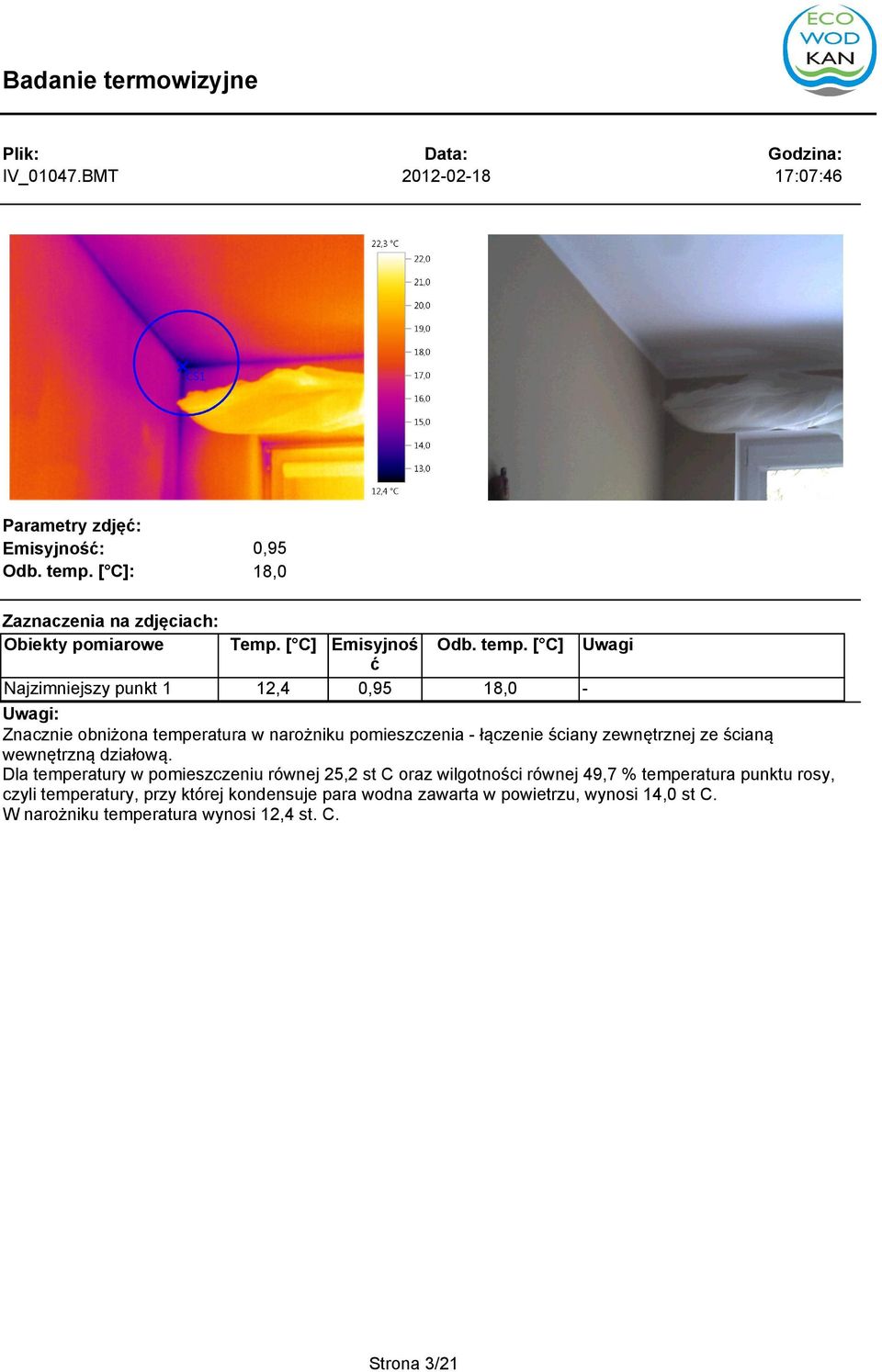

3 IV_01047.BMT :07:46 12,4 : Znacznie obniżona temperatura w narożniku pomieszczenia łączenie ściany zewnętrznej ze ścianą wewnętrzną działową. Dla temperatury w pomieszczeniu równej 25,2 st C oraz wilgotności równej 49,7 % temperatura punktu rosy, czyli temperatury, przy której kondensuje para wodna zawarta w powietrzu, wynosi 14,0 st C. W narożniku temperatura wynosi 12,4 st. C. Strona 3/21

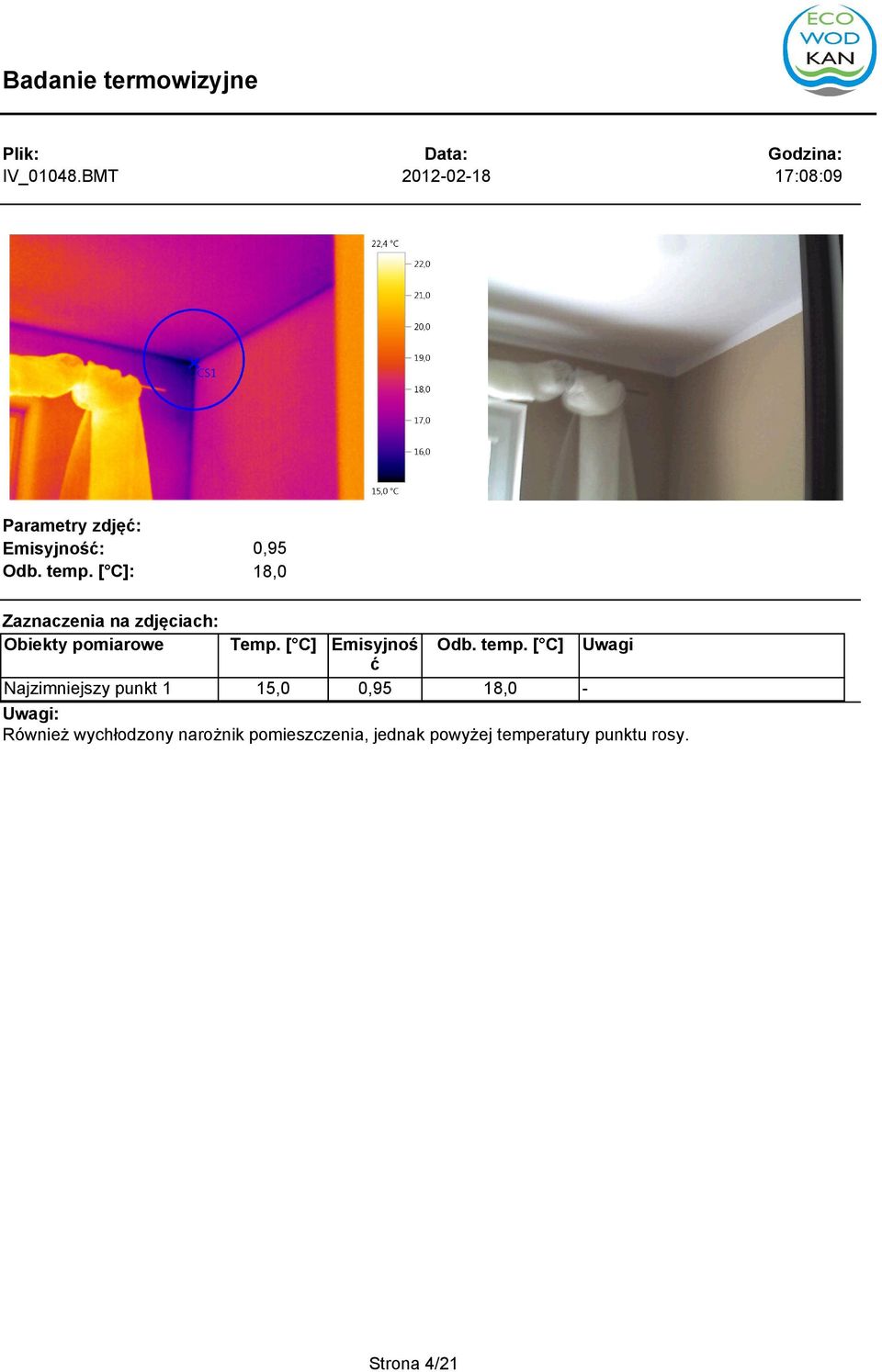

4 IV_01048.BMT :08:09 15,0 : Również wychłodzony narożnik pomieszczenia, jednak powyżej temperatury punktu rosy. Strona 4/21

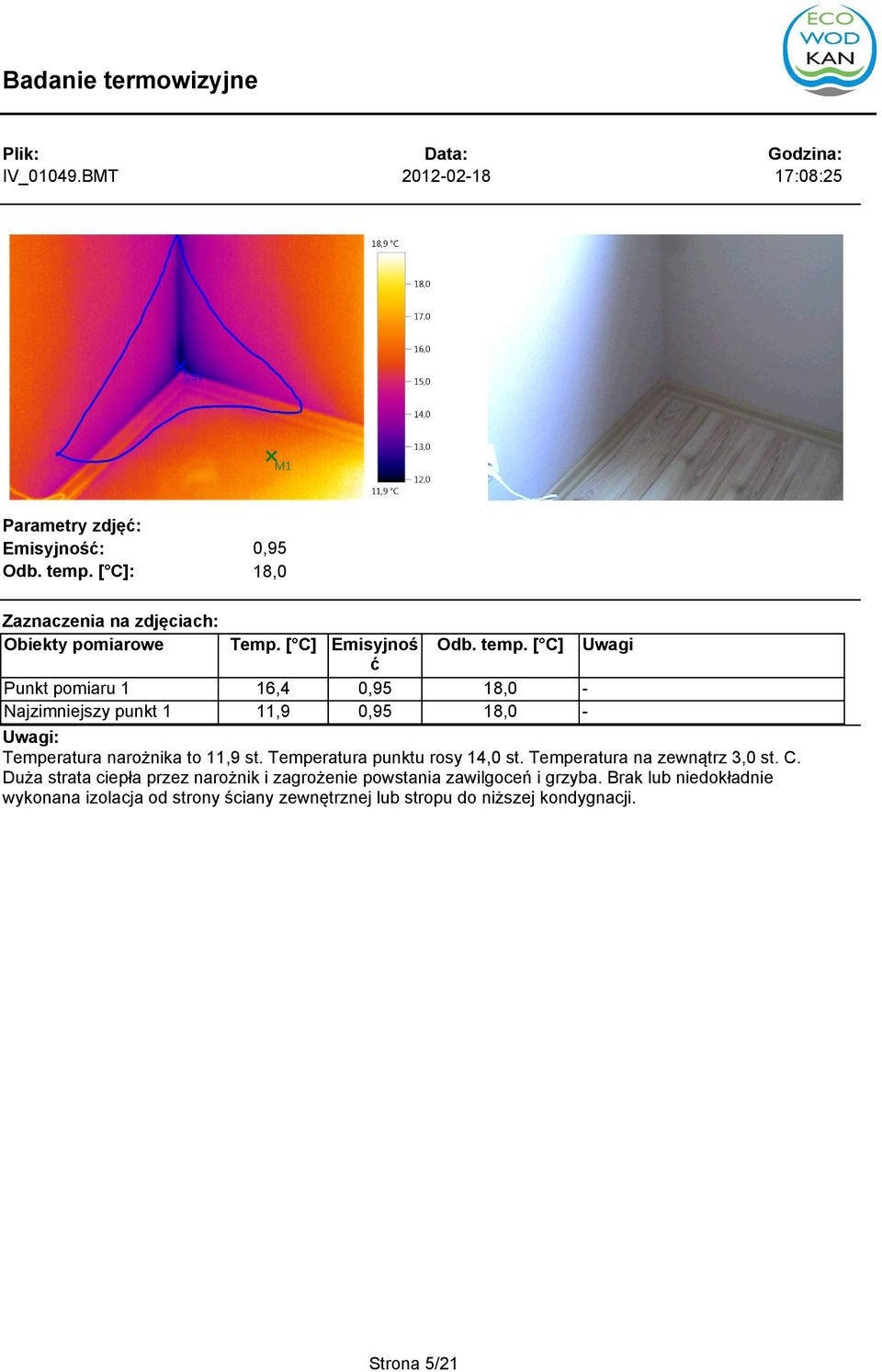

5 IV_01049.BMT :08:25 Punkt pomiaru 1 16,4 11,9 : Temperatura narożnika to 11,9 st. Temperatura punktu rosy 14,0 st. Temperatura na zewnątrz 3,0 st. C. Duża strata ciepła przez narożnik i zagrożenie powstania zawilgoceń i grzyba. Brak lub niedokładnie wykonana izolacja od strony ściany zewnętrznej lub stropu do niższej kondygnacji. Strona 5/21

6 IV_01051.BMT :09:44 13,1 : Również temperatura poniżej punktu rosy (13,1). Możliwoś wystąpienia zawilgoceń. Strona 6/21

7 IV_01052.BMT :09:58 Punkt pomiaru 1 Punkt pomiaru 2 Punkt pomiaru 3 Punkt pomiaru 4 18,7 18,8 18,2 17,7 14,3 : Również istnieje ryzyko powstania zawilgoceń izolacja na łączeniu 2 ścian zewnętrznych i stropu do niższej kondygnacji. Strona 7/21

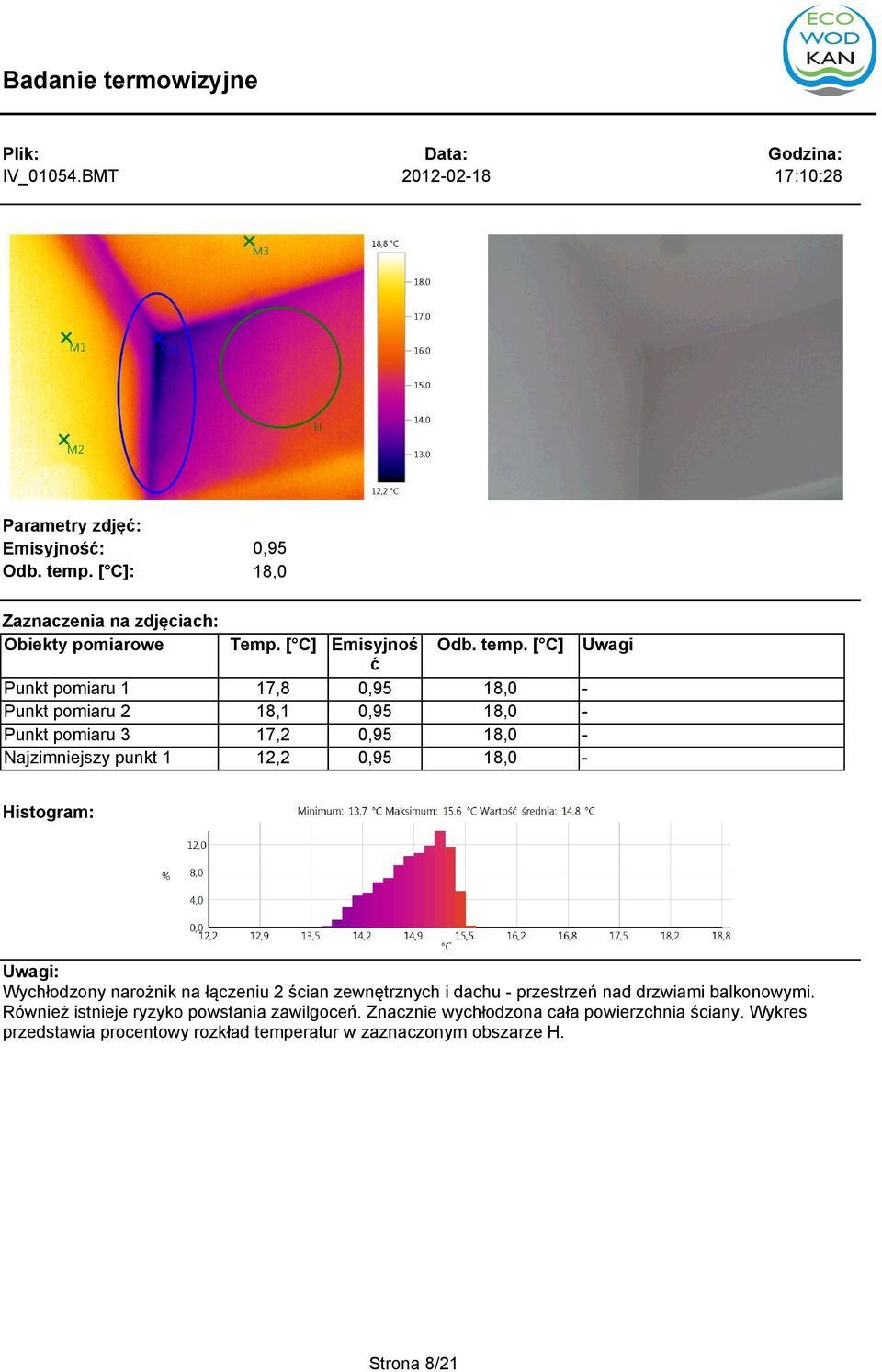

8 IV_01054.BMT :10:28 Obiekty pomiarowe Punkt pomiaru 1 Punkt pomiaru 2 Punkt pomiaru 3 Temp. [ C] 17,8 18,1 17,2 12,2 Histogram: : Wychłodzony narożnik na łączeniu 2 ścian zewnętrznych i dachu przestrzeń nad drzwiami balkonowymi. Również istnieje ryzyko powstania zawilgoceń. Znacznie wychłodzona cała powierzchnia ściany. Wykres przedstawia procentowy rozkład temperatur w zaznaczonym obszarze H. Strona 8/21

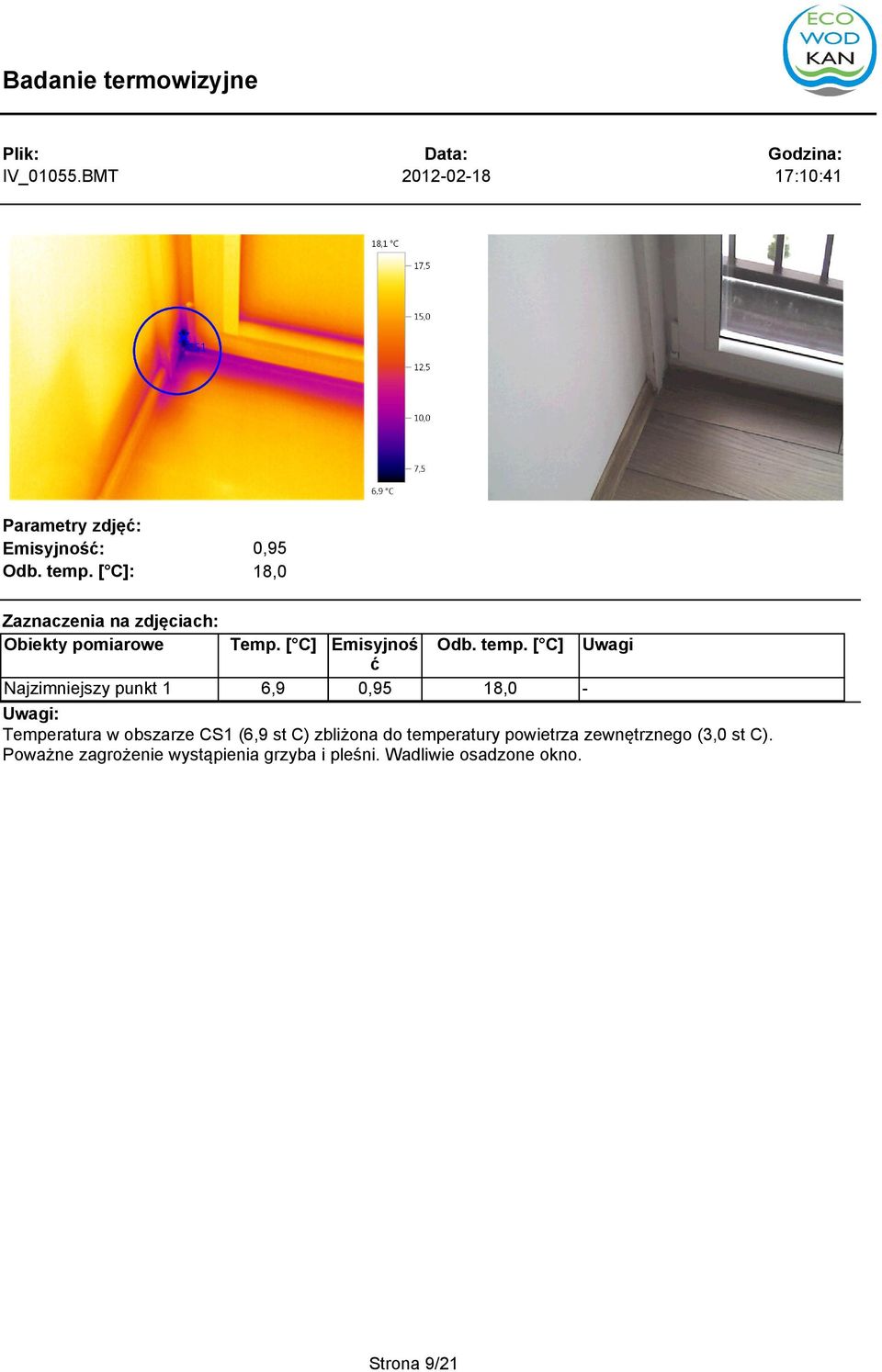

9 IV_01055.BMT :10:41 6,9 : Temperatura w obszarze CS1 (6,9 st C) zbliżona do temperatury powietrza zewnętrznego (3,0 st C). Poważne zagrożenie wystąpienia grzyba i pleśni. Wadliwie osadzone okno. Strona 9/21

10 IV_01056.BMT :10:51 8,2 : Temperatura w obszarze CS1 (8,2 st C) zbliżona do temperatury powietrza zewnętrznego (3,0 st C). Poważne zagrożenie wystąpienia grzyba i pleśni. Wadliwie osadzone okno. W pomieszczeniu temperatura wynosiła 25,2 st C. Strona 10/21

11 IV_01057.BMT :12:19 Punkt pomiaru 1 Punkt pomiaru 2 Punkt pomiaru 3 Punkt pomiaru 4 21,7 21,2 20,7 20,7 17,9 : Nieznaczne wychłodzony narożnik pomieszczenia. Strona 11/21

12 IV_01058.BMT :12:41 11,4 : Wadliwie wykonane osadzenie okna. Ryzyko powstania zawilgoceń. Strona 12/21

13 IV_01059.BMT :13:32 Najzimniejszy punkt 2 Najzimniejszy punkt 3 14,2 15,1 15,1 : Miejscowe wychłodzenie na łączeniu ściany zewnętrznej z połacią dachu. Duza różnica temperatur w porównaniu do temperatury otoczenia. Obszar CS1 montaż oświetlenia. Obszary CS2 i CS3 łączenie ściany z połacią dachu. Strona 13/21

14 IV_01062.BMT :15:19 Najzimniejszy punkt 2 13,6 14,5 : Wychłodzony narożnik na połączeniu połaci dachu ze ścianą kolankową (przestrzeń nieogrzewana) oraz znaczne obniżenie temperatury wzdłuż krawędzi i ściany. Na górze odnotowano temperaturę 21,2 st C. i wilgotnoś 46,2 %. Dla tych parametrów temperatura punktu rosy wynosi 9,2 st C. Strona 14/21

15 IV_01063.BMT :15:26 Obiekty pomiarowe Temp. [ C] 14,7 Linia profilu: : Znacznie wychłodzona krawędź ściany na łączeniu z połacią dachową. Strona 15/21

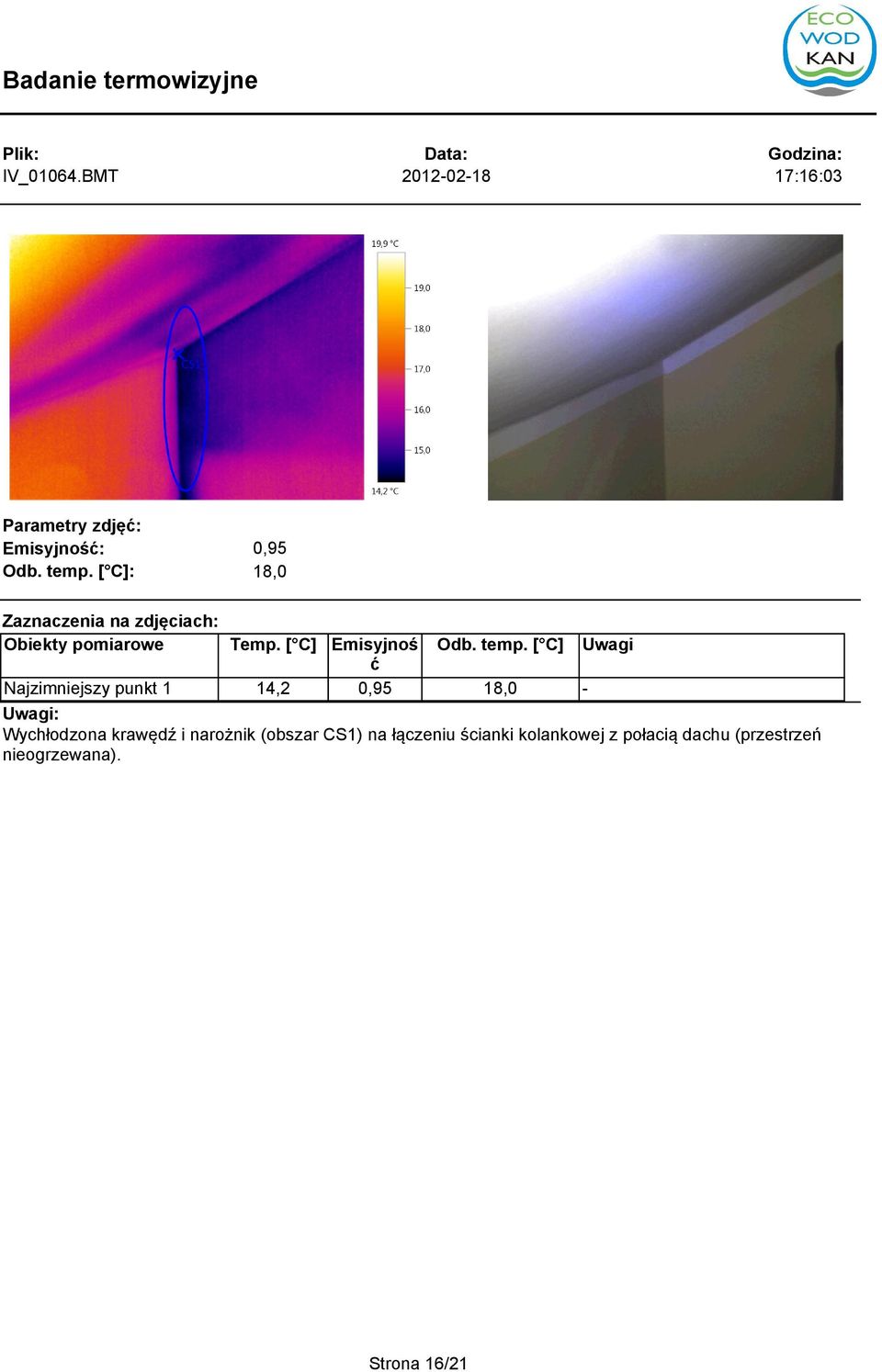

16 IV_01064.BMT :16:03 14,2 : Wychłodzona krawędź i narożnik (obszar CS1) na łączeniu ścianki kolankowej z połacią dachu (przestrzeń nieogrzewana). Strona 16/21

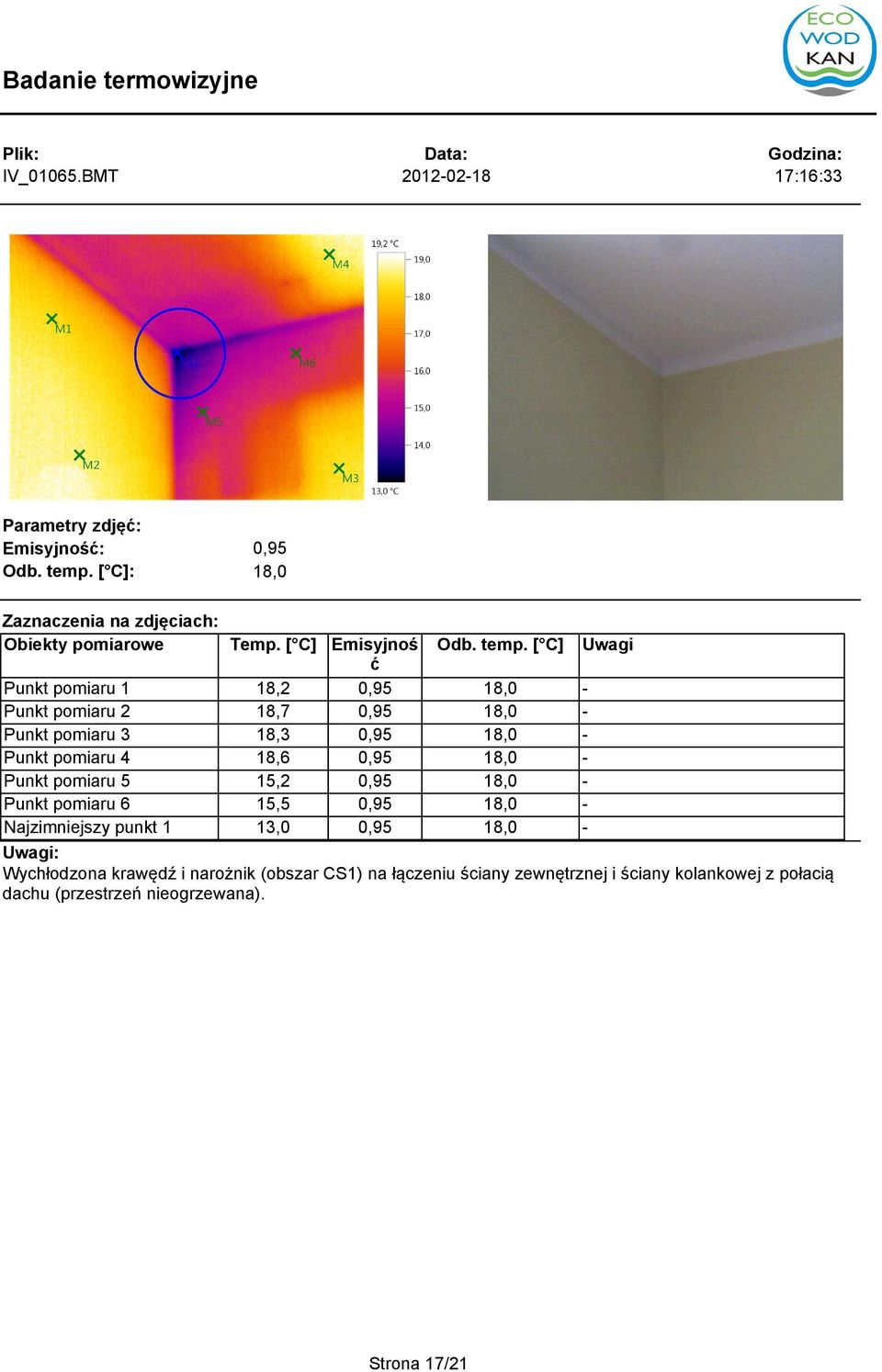

17 IV_01065.BMT :16:33 Punkt pomiaru 1 Punkt pomiaru 2 Punkt pomiaru 3 Punkt pomiaru 4 Punkt pomiaru 5 Punkt pomiaru 6 18,2 18,7 18,3 18,6 15,2 15,5 13,0 : Wychłodzona krawędź i narożnik (obszar CS1) na łączeniu ściany zewnętrznej i ściany kolankowej z połacią dachu (przestrzeń nieogrzewana). Strona 17/21

18 IV_01067.BMT :17:17 Punkt pomiaru 1 Punkt pomiaru 2 Punkt pomiaru 3 Punkt pomiaru 4 16,5 16,5 15,7 : Widoczny wieniec żelbetowy o znacznie niższej temperaturze (M3, M4) niż pozostała powierzchnia ściany zewnętrznej (M1 i M2). Strona 18/21

19 IV_01069.BMT :18:47 Obiekty pomiarowe Najzimniejszy punkt 2 Temp. [ C] 14,8 15,0 Linia profilu: : Liniowa strata ciepła na łączeniu ściany zewnętrznej ze ścianą kolankową z połacią dachu. Widoczne również miejscowe uszkodzenie izolacji od połaci dachu (obszar CS2). Strona 19/21

20 IV_01070.BMT :19:19 Punkt pomiaru 1 Punkt pomiaru 2 Punkt pomiaru 3 Punkt pomiaru 4 Punkt pomiaru 5 Punkt pomiaru 6 Punkt pomiaru 7 Punkt pomiaru 8 Punkt pomiaru 9 Najzimniejszy punkt 2 25,7 25,4 23,0 21,9 19,8 20,2 20,0 21,1 16,9 18,6 promieniowanie ciepła od grzejnika promieniowanie ciepła od grzejnika : Wychłodzony narożnik od ściany zewnętrznej (obszar CS1). Na uwagę zasługuje fakt, że nad obszarem CS1 (t = 16,9 st C)występuje zabudowa z płyt gipsowokartonowych i na bezpośrednim połączeniu ściany ze stroem od poddasza nieogrzewanego temperatura ta będzie niższa. Obszar CS2 to również połązenie ściany zewnętrznej ze stropem do poddasza nieogrzewanego. Wyniki pomiarów i badań uzupełniających: ścian od strony wewnętrznej wyznaczana na podstawie pomiaru temperatury ściany termometrem dotykowym Testo 905 T2 oraz porównaniem tej wartości z tabelą emisyjności materiałów budowlanych. Wszystkie okna były pozamykane. Mieszkanie dobrze nagrzane. Wentylacja grawitacyjna w mieszkaniu. Wilgotnoś względna w pomieszczeniu 46,2 %. Wynik: Ogólny stan mieszkania poprawny. Na uwagę zasługuje przede wszystkim osadzenie drzwi balkonowych i okna w kuchni, gdzie najniższa zaobserwowana temperatura jest nieznacznie wyższa od temperatury panującej na zewnątrz. Na uwagę zasługuje również izolacja na łączeniach ściany Strona 20/21

21 gdzie najniższa zaobserwowana temperatura jest nieznacznie wyższa od temperatury panującej na zewnątrz. Na uwagę zasługuje również izolacja na łączeniach ściany kolankowej z połacią dachu znajdująca się na antresoli mieszkania. Wykonanie samej izolacji połaci dachu jest poprawne.termogramy wykonane na wewnętrznych częściach ścian wskazują liczne wychłodzenia na łączeniach ścian i połaci dachowych związane z brakiem lub wadliwym wykonaniem izolacji poziomej dachu, przeciwwilgociowej i przeciwwietrznej. Zaleca się zatem rewizję rejonu murłaty przez demontaż podbitki wokół całego budynku. Sprawdzenie i ewentualną poprawę mocowania folii dachowej oraz wykończenia izolacji pionowej ścian ponad podbitką. Zalecam również wykonanie uzupełnienia izolacji na powierzchniach oddalonych od murłaty przez zastosowanie wtrysków z pianki poliuretanowej o porach otwartych , Załubski Jacek Strona 21/21
