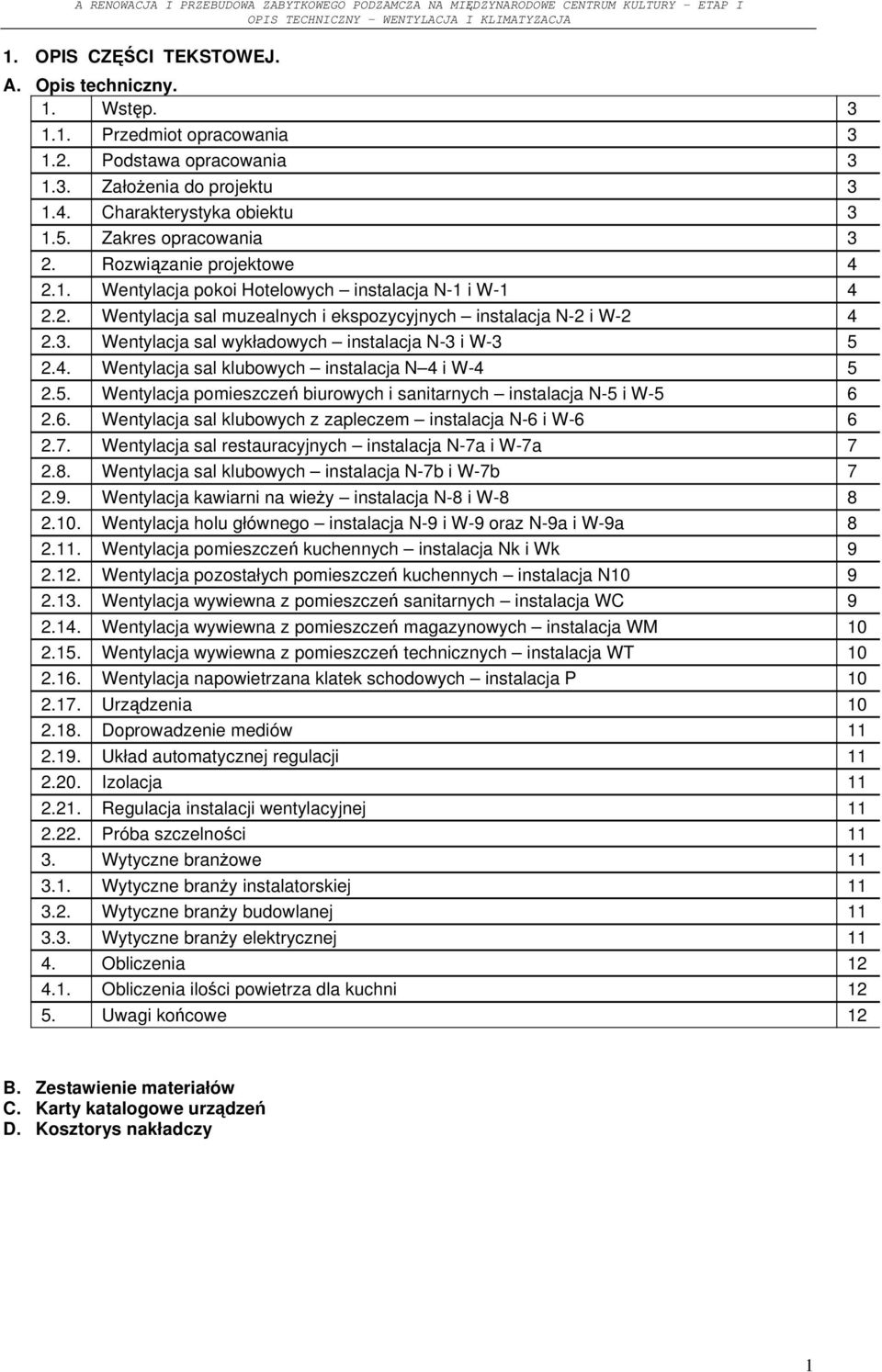

1 1. OPIS CZĘŚCI TEKSTOWEJ. A. Opis techniczny. 1. Wstęp Przedmiot opracowania Podstawa opracowania Założenia do projektu Charakterystyka obiektu Zakres opracowania 3 2. Rozwiązanie projektowe Wentylacja pokoi Hotelowych instalacja N-1 i W Wentylacja sal muzealnych i ekspozycyjnych instalacja N-2 i W Wentylacja sal wykładowych instalacja N-3 i W Wentylacja sal klubowych instalacja N 4 i W Wentylacja pomieszczeń biurowych i sanitarnych instalacja N-5 i W Wentylacja sal klubowych z zapleczem instalacja N-6 i W Wentylacja sal restauracyjnych instalacja N-7a i W-7a Wentylacja sal klubowych instalacja N-7b i W-7b Wentylacja kawiarni na wieży instalacja N-8 i W Wentylacja holu głównego instalacja N-9 i W-9 oraz N-9a i W-9a Wentylacja pomieszczeń kuchennych instalacja Nk i Wk Wentylacja pozostałych pomieszczeń kuchennych instalacja N Wentylacja wywiewna z pomieszczeń sanitarnych instalacja WC Wentylacja wywiewna z pomieszczeń magazynowych instalacja WM Wentylacja wywiewna z pomieszczeń technicznych instalacja WT Wentylacja napowietrzana klatek schodowych instalacja P Urządzenia Doprowadzenie mediów Układ automatycznej regulacji Izolacja Regulacja instalacji wentylacyjnej Próba szczelności Wytyczne branżowe Wytyczne branży instalatorskiej Wytyczne branży budowlanej Wytyczne branży elektrycznej Obliczenia Obliczenia ilości powietrza dla kuchni Uwagi końcowe 12 B. Zestawienie materiałów C. Karty katalogowe urządzeń D. Kosztorys nakładczy 1

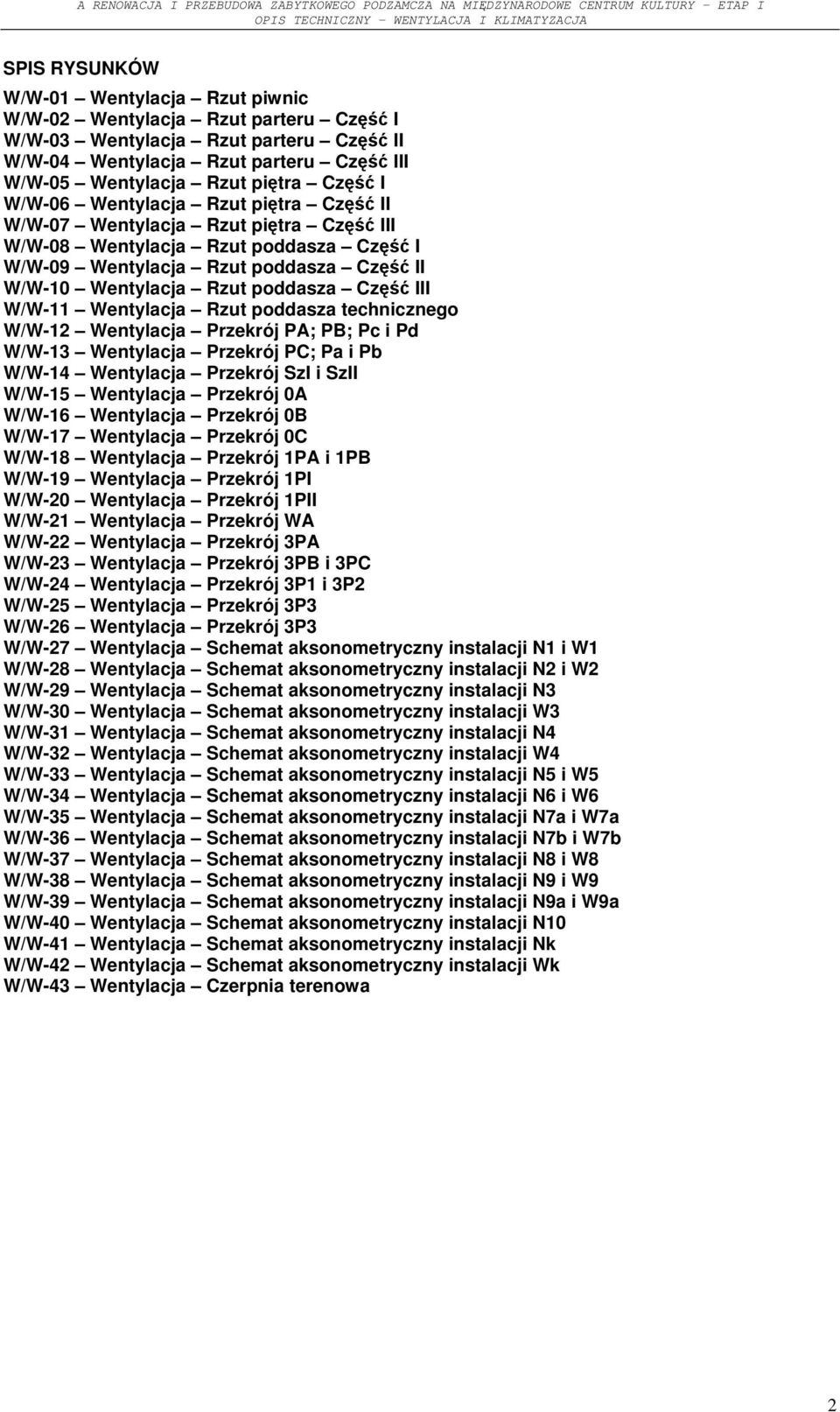

2 SPIS RYSUNKÓW W/W-01 Wentylacja Rzut piwnic W/W-02 Wentylacja Rzut parteru Część I W/W-03 Wentylacja Rzut parteru Część II W/W-04 Wentylacja Rzut parteru Część III W/W-05 Wentylacja Rzut piętra Część I W/W-06 Wentylacja Rzut piętra Część II W/W-07 Wentylacja Rzut piętra Część III W/W-08 Wentylacja Rzut poddasza Część I W/W-09 Wentylacja Rzut poddasza Część II W/W-10 Wentylacja Rzut poddasza Część III W/W-11 Wentylacja Rzut poddasza technicznego W/W-12 Wentylacja Przekrój PA; PB; Pc i Pd W/W-13 Wentylacja Przekrój PC; Pa i Pb W/W-14 Wentylacja Przekrój SzI i SzII W/W-15 Wentylacja Przekrój 0A W/W-16 Wentylacja Przekrój 0B W/W-17 Wentylacja Przekrój 0C W/W-18 Wentylacja Przekrój 1PA i 1PB W/W-19 Wentylacja Przekrój 1PI W/W-20 Wentylacja Przekrój 1PII W/W-21 Wentylacja Przekrój WA W/W-22 Wentylacja Przekrój 3PA W/W-23 Wentylacja Przekrój 3PB i 3PC W/W-24 Wentylacja Przekrój 3P1 i 3P2 W/W-25 Wentylacja Przekrój 3P3 W/W-26 Wentylacja Przekrój 3P3 W/W-27 Wentylacja Schemat aksonometryczny instalacji N1 i W1 W/W-28 Wentylacja Schemat aksonometryczny instalacji N2 i W2 W/W-29 Wentylacja Schemat aksonometryczny instalacji N3 W/W-30 Wentylacja Schemat aksonometryczny instalacji W3 W/W-31 Wentylacja Schemat aksonometryczny instalacji N4 W/W-32 Wentylacja Schemat aksonometryczny instalacji W4 W/W-33 Wentylacja Schemat aksonometryczny instalacji N5 i W5 W/W-34 Wentylacja Schemat aksonometryczny instalacji N6 i W6 W/W-35 Wentylacja Schemat aksonometryczny instalacji N7a i W7a W/W-36 Wentylacja Schemat aksonometryczny instalacji N7b i W7b W/W-37 Wentylacja Schemat aksonometryczny instalacji N8 i W8 W/W-38 Wentylacja Schemat aksonometryczny instalacji N9 i W9 W/W-39 Wentylacja Schemat aksonometryczny instalacji N9a i W9a W/W-40 Wentylacja Schemat aksonometryczny instalacji N10 W/W-41 Wentylacja Schemat aksonometryczny instalacji Nk W/W-42 Wentylacja Schemat aksonometryczny instalacji Wk W/W-43 Wentylacja Czerpnia terenowa 2

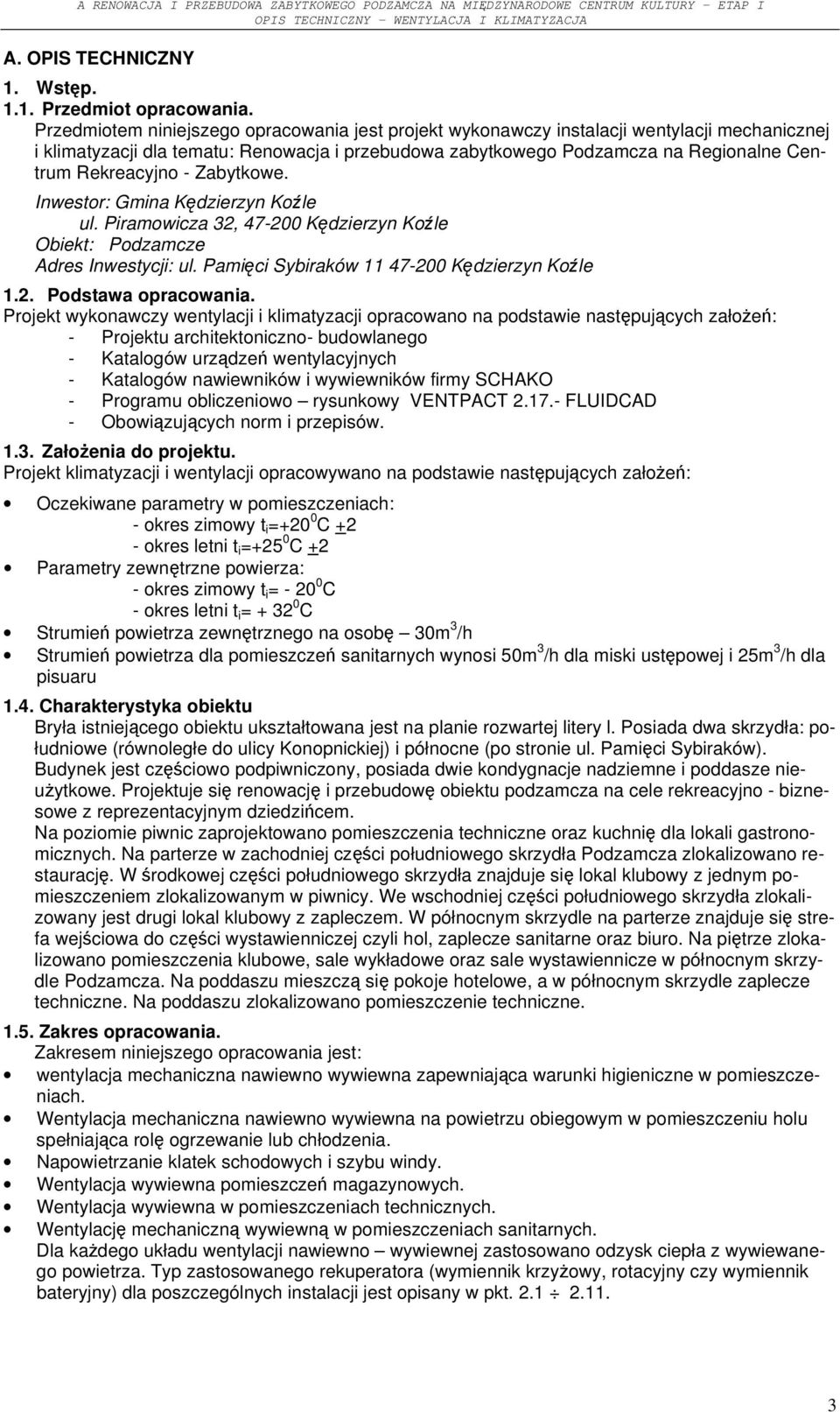

3 A. OPIS TECHNICZNY 1. Wstęp Przedmiot opracowania. Przedmiotem niniejszego opracowania jest projekt wykonawczy instalacji wentylacji mechanicznej i klimatyzacji dla tematu: Renowacja i przebudowa zabytkowego Podzamcza na Regionalne Centrum Rekreacyjno - Zabytkowe. Inwestor: Gmina Kędzierzyn Koźle ul. Piramowicza 32, Kędzierzyn Koźle Obiekt: Podzamcze Adres Inwestycji: ul. Pamięci Sybiraków Kędzierzyn Koźle 1.2. Podstawa opracowania. Projekt wykonawczy wentylacji i klimatyzacji opracowano na podstawie następujących założeń: - Projektu architektoniczno- budowlanego - Katalogów urządzeń wentylacyjnych - Katalogów nawiewników i wywiewników firmy SCHAKO - Programu obliczeniowo rysunkowy VENTPACT FLUIDCAD - Obowiązujących norm i przepisów Założenia do projektu. Projekt klimatyzacji i wentylacji opracowywano na podstawie następujących założeń: Oczekiwane parametry w pomieszczeniach: - okres zimowy t i =+20 0 C +2 - okres letni t i =+25 0 C +2 Parametry zewnętrzne powierza: - okres zimowy t i = C - okres letni t i = C Strumień powietrza zewnętrznego na osobę 30m 3 /h Strumień powietrza dla pomieszczeń sanitarnych wynosi 50m 3 /h dla miski ustępowej i 25m 3 /h dla pisuaru 1.4. Charakterystyka obiektu Bryła istniejącego obiektu ukształtowana jest na planie rozwartej litery l. Posiada dwa skrzydła: południowe (równoległe do ulicy Konopnickiej) i północne (po stronie ul. Pamięci Sybiraków). Budynek jest częściowo podpiwniczony, posiada dwie kondygnacje nadziemne i poddasze nieużytkowe. Projektuje się renowację i przebudowę obiektu podzamcza na cele rekreacyjno - biznesowe z reprezentacyjnym dziedzińcem. Na poziomie piwnic zaprojektowano pomieszczenia techniczne oraz kuchnię dla lokali gastronomicznych. Na parterze w zachodniej części południowego skrzydła Podzamcza zlokalizowano restaurację. W środkowej części południowego skrzydła znajduje się lokal klubowy z jednym pomieszczeniem zlokalizowanym w piwnicy. We wschodniej części południowego skrzydła zlokalizowany jest drugi lokal klubowy z zapleczem. W północnym skrzydle na parterze znajduje się strefa wejściowa do części wystawienniczej czyli hol, zaplecze sanitarne oraz biuro. Na piętrze zlokalizowano pomieszczenia klubowe, sale wykładowe oraz sale wystawiennicze w północnym skrzydle Podzamcza. Na poddaszu mieszczą się pokoje hotelowe, a w północnym skrzydle zaplecze techniczne. Na poddaszu zlokalizowano pomieszczenie techniczne Zakres opracowania. Zakresem niniejszego opracowania jest: wentylacja mechaniczna nawiewno wywiewna zapewniająca warunki higieniczne w pomieszczeniach. Wentylacja mechaniczna nawiewno wywiewna na powietrzu obiegowym w pomieszczeniu holu spełniająca rolę ogrzewanie lub chłodzenia. Napowietrzanie klatek schodowych i szybu windy. Wentylacja wywiewna pomieszczeń magazynowych. Wentylacja wywiewna w pomieszczeniach technicznych. Wentylację mechaniczną wywiewną w pomieszczeniach sanitarnych. Dla każdego układu wentylacji nawiewno wywiewnej zastosowano odzysk ciepła z wywiewanego powietrza. Typ zastosowanego rekuperatora (wymiennik krzyżowy, rotacyjny czy wymiennik bateryjny) dla poszczególnych instalacji jest opisany w pkt

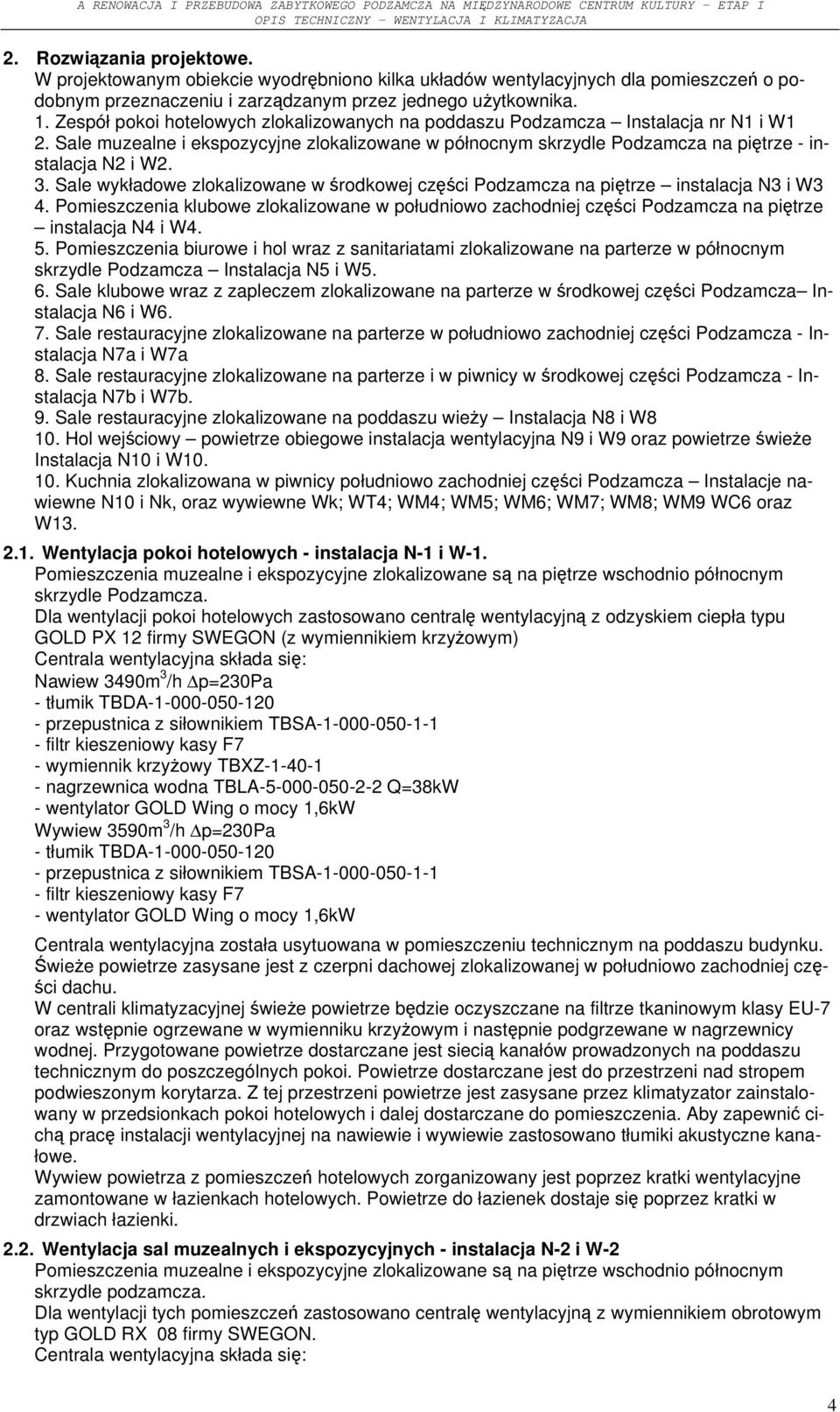

4 2. Rozwiązania projektowe. W projektowanym obiekcie wyodrębniono kilka układów wentylacyjnych dla pomieszczeń o podobnym przeznaczeniu i zarządzanym przez jednego użytkownika. 1. Zespół pokoi hotelowych zlokalizowanych na poddaszu Podzamcza Instalacja nr N1 i W1 2. Sale muzealne i ekspozycyjne zlokalizowane w północnym skrzydle Podzamcza na piętrze - instalacja N2 i W2. 3. Sale wykładowe zlokalizowane w środkowej części Podzamcza na piętrze instalacja N3 i W3 4. Pomieszczenia klubowe zlokalizowane w południowo zachodniej części Podzamcza na piętrze instalacja N4 i W4. 5. Pomieszczenia biurowe i hol wraz z sanitariatami zlokalizowane na parterze w północnym skrzydle Podzamcza Instalacja N5 i W5. 6. Sale klubowe wraz z zapleczem zlokalizowane na parterze w środkowej części Podzamcza Instalacja N6 i W6. 7. Sale restauracyjne zlokalizowane na parterze w południowo zachodniej części Podzamcza - Instalacja N7a i W7a 8. Sale restauracyjne zlokalizowane na parterze i w piwnicy w środkowej części Podzamcza - Instalacja N7b i W7b. 9. Sale restauracyjne zlokalizowane na poddaszu wieży Instalacja N8 i W8 10. Hol wejściowy powietrze obiegowe instalacja wentylacyjna N9 i W9 oraz powietrze świeże Instalacja N10 i W Kuchnia zlokalizowana w piwnicy południowo zachodniej części Podzamcza Instalacje nawiewne N10 i Nk, oraz wywiewne Wk; WT4; WM4; WM5; WM6; WM7; WM8; WM9 WC6 oraz W Wentylacja pokoi hotelowych - instalacja N-1 i W-1. Pomieszczenia muzealne i ekspozycyjne zlokalizowane są na piętrze wschodnio północnym skrzydle Podzamcza. Dla wentylacji pokoi hotelowych zastosowano centralę wentylacyjną z odzyskiem ciepła typu GOLD PX 12 firmy SWEGON (z wymiennikiem krzyżowym) Nawiew 3490m 3 /h p=230pa - tłumik TBDA przepustnica z siłownikiem TBSA wymiennik krzyżowy TBXZ nagrzewnica wodna TBLA Q=38kW - wentylator GOLD Wing o mocy 1,6kW Wywiew 3590m 3 /h p=230pa - tłumik TBDA przepustnica z siłownikiem TBSA wentylator GOLD Wing o mocy 1,6kW Centrala wentylacyjna została usytuowana w pomieszczeniu technicznym na poddaszu budynku. Świeże powietrze zasysane jest z czerpni dachowej zlokalizowanej w południowo zachodniej części dachu. W centrali klimatyzacyjnej świeże powietrze będzie oczyszczane na filtrze tkaninowym klasy EU-7 oraz wstępnie ogrzewane w wymienniku krzyżowym i następnie podgrzewane w nagrzewnicy wodnej. Przygotowane powietrze dostarczane jest siecią kanałów prowadzonych na poddaszu technicznym do poszczególnych pokoi. Powietrze dostarczane jest do przestrzeni nad stropem podwieszonym korytarza. Z tej przestrzeni powietrze jest zasysane przez klimatyzator zainstalowany w przedsionkach pokoi hotelowych i dalej dostarczane do pomieszczenia. Aby zapewnić cichą pracę instalacji wentylacyjnej na nawiewie i wywiewie zastosowano tłumiki akustyczne kanałowe. Wywiew powietrza z pomieszczeń hotelowych zorganizowany jest poprzez kratki wentylacyjne zamontowane w łazienkach hotelowych. Powietrze do łazienek dostaje się poprzez kratki w drzwiach łazienki Wentylacja sal muzealnych i ekspozycyjnych - instalacja N-2 i W-2 Pomieszczenia muzealne i ekspozycyjne zlokalizowane są na piętrze wschodnio północnym skrzydle podzamcza. Dla wentylacji tych pomieszczeń zastosowano centralę wentylacyjną z wymiennikiem obrotowym typ GOLD RX 08 firmy SWEGON. 4

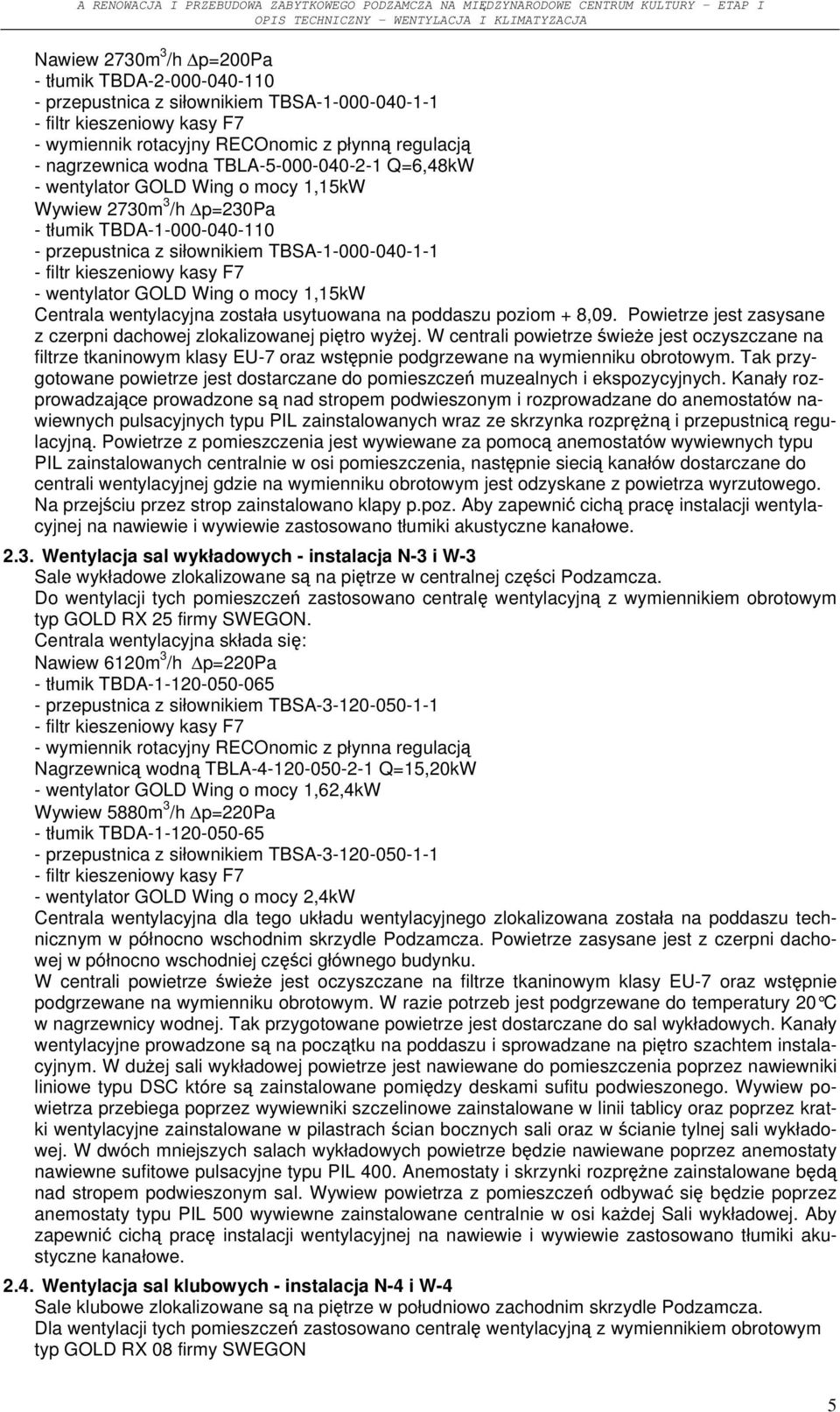

5 Nawiew 2730m 3 /h p=200pa - wymiennik rotacyjny RECOnomic z płynną regulacją - nagrzewnica wodna TBLA Q=6,48kW - wentylator GOLD Wing o mocy 1,15kW Wywiew 2730m 3 /h p=230pa - tłumik TBDA wentylator GOLD Wing o mocy 1,15kW Centrala wentylacyjna została usytuowana na poddaszu poziom + 8,09. Powietrze jest zasysane z czerpni dachowej zlokalizowanej piętro wyżej. W centrali powietrze świeże jest oczyszczane na filtrze tkaninowym klasy EU-7 oraz wstępnie podgrzewane na wymienniku obrotowym. Tak przygotowane powietrze jest dostarczane do pomieszczeń muzealnych i ekspozycyjnych. Kanały rozprowadzające prowadzone są nad stropem podwieszonym i rozprowadzane do anemostatów nawiewnych pulsacyjnych typu PIL zainstalowanych wraz ze skrzynka rozprężną i przepustnicą regulacyjną. Powietrze z pomieszczenia jest wywiewane za pomocą anemostatów wywiewnych typu PIL zainstalowanych centralnie w osi pomieszczenia, następnie siecią kanałów dostarczane do centrali wentylacyjnej gdzie na wymienniku obrotowym jest odzyskane z powietrza wyrzutowego. Na przejściu przez strop zainstalowano klapy p.poz. Aby zapewnić cichą pracę instalacji wentylacyjnej na nawiewie i wywiewie zastosowano tłumiki akustyczne kanałowe Wentylacja sal wykładowych - instalacja N-3 i W-3 Sale wykładowe zlokalizowane są na piętrze w centralnej części Podzamcza. Do wentylacji tych pomieszczeń zastosowano centralę wentylacyjną z wymiennikiem obrotowym typ GOLD RX 25 firmy SWEGON. Nawiew 6120m 3 /h p=220pa - przepustnica z siłownikiem TBSA wymiennik rotacyjny RECOnomic z płynna regulacją Nagrzewnicą wodną TBLA Q=15,20kW - wentylator GOLD Wing o mocy 1,62,4kW Wywiew 5880m 3 /h p=220pa - tłumik TBDA przepustnica z siłownikiem TBSA wentylator GOLD Wing o mocy 2,4kW Centrala wentylacyjna dla tego układu wentylacyjnego zlokalizowana została na poddaszu technicznym w północno wschodnim skrzydle Podzamcza. Powietrze zasysane jest z czerpni dachowej w północno wschodniej części głównego budynku. W centrali powietrze świeże jest oczyszczane na filtrze tkaninowym klasy EU-7 oraz wstępnie podgrzewane na wymienniku obrotowym. W razie potrzeb jest podgrzewane do temperatury 20 C w nagrzewnicy wodnej. Tak przygotowane powietrze jest dostarczane do sal wykładowych. Kanały wentylacyjne prowadzone są na początku na poddaszu i sprowadzane na piętro szachtem instalacyjnym. W dużej sali wykładowej powietrze jest nawiewane do pomieszczenia poprzez nawiewniki liniowe typu DSC które są zainstalowane pomiędzy deskami sufitu podwieszonego. Wywiew powietrza przebiega poprzez wywiewniki szczelinowe zainstalowane w linii tablicy oraz poprzez kratki wentylacyjne zainstalowane w pilastrach ścian bocznych sali oraz w ścianie tylnej sali wykładowej. W dwóch mniejszych salach wykładowych powietrze będzie nawiewane poprzez anemostaty nawiewne sufitowe pulsacyjne typu PIL 400. Anemostaty i skrzynki rozprężne zainstalowane będą nad stropem podwieszonym sal. Wywiew powietrza z pomieszczeń odbywać się będzie poprzez anemostaty typu PIL 500 wywiewne zainstalowane centralnie w osi każdej Sali wykładowej. Aby zapewnić cichą pracę instalacji wentylacyjnej na nawiewie i wywiewie zastosowano tłumiki akustyczne kanałowe Wentylacja sal klubowych - instalacja N-4 i W-4 Sale klubowe zlokalizowane są na piętrze w południowo zachodnim skrzydle Podzamcza. Dla wentylacji tych pomieszczeń zastosowano centralę wentylacyjną z wymiennikiem obrotowym typ GOLD RX 08 firmy SWEGON 5

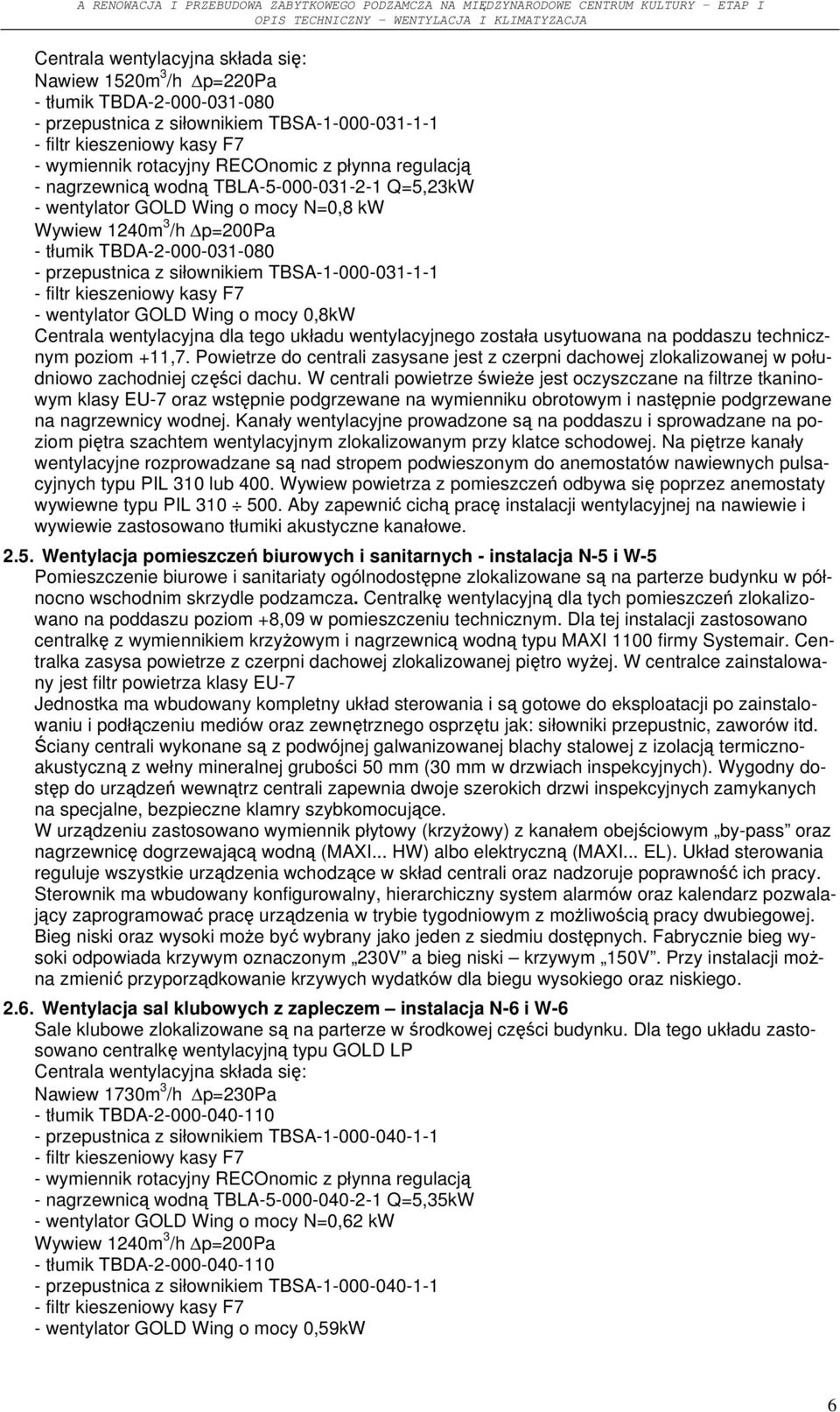

6 Nawiew 1520m 3 /h p=220pa - tłumik TBDA przepustnica z siłownikiem TBSA wymiennik rotacyjny RECOnomic z płynna regulacją - nagrzewnicą wodną TBLA Q=5,23kW - wentylator GOLD Wing o mocy N=0,8 kw Wywiew 1240m 3 /h p=200pa - tłumik TBDA przepustnica z siłownikiem TBSA wentylator GOLD Wing o mocy 0,8kW Centrala wentylacyjna dla tego układu wentylacyjnego została usytuowana na poddaszu technicznym poziom +11,7. Powietrze do centrali zasysane jest z czerpni dachowej zlokalizowanej w południowo zachodniej części dachu. W centrali powietrze świeże jest oczyszczane na filtrze tkaninowym klasy EU-7 oraz wstępnie podgrzewane na wymienniku obrotowym i następnie podgrzewane na nagrzewnicy wodnej. Kanały wentylacyjne prowadzone są na poddaszu i sprowadzane na poziom piętra szachtem wentylacyjnym zlokalizowanym przy klatce schodowej. Na piętrze kanały wentylacyjne rozprowadzane są nad stropem podwieszonym do anemostatów nawiewnych pulsacyjnych typu PIL 310 lub 400. Wywiew powietrza z pomieszczeń odbywa się poprzez anemostaty wywiewne typu PIL Aby zapewnić cichą pracę instalacji wentylacyjnej na nawiewie i wywiewie zastosowano tłumiki akustyczne kanałowe Wentylacja pomieszczeń biurowych i sanitarnych - instalacja N-5 i W-5 Pomieszczenie biurowe i sanitariaty ogólnodostępne zlokalizowane są na parterze budynku w północno wschodnim skrzydle podzamcza. Centralkę wentylacyjną dla tych pomieszczeń zlokalizowano na poddaszu poziom +8,09 w pomieszczeniu technicznym. Dla tej instalacji zastosowano centralkę z wymiennikiem krzyżowym i nagrzewnicą wodną typu MAXI 1100 firmy Systemair. Centralka zasysa powietrze z czerpni dachowej zlokalizowanej piętro wyżej. W centralce zainstalowany jest filtr powietrza klasy EU-7 Jednostka ma wbudowany kompletny układ sterowania i są gotowe do eksploatacji po zainstalowaniu i podłączeniu mediów oraz zewnętrznego osprzętu jak: siłowniki przepustnic, zaworów itd. Ściany centrali wykonane są z podwójnej galwanizowanej blachy stalowej z izolacją termicznoakustyczną z wełny mineralnej grubości 50 mm (30 mm w drzwiach inspekcyjnych). Wygodny dostęp do urządzeń wewnątrz centrali zapewnia dwoje szerokich drzwi inspekcyjnych zamykanych na specjalne, bezpieczne klamry szybkomocujące. W urządzeniu zastosowano wymiennik płytowy (krzyżowy) z kanałem obejściowym by-pass oraz nagrzewnicę dogrzewającą wodną (MAXI... HW) albo elektryczną (MAXI... EL). Układ sterowania reguluje wszystkie urządzenia wchodzące w skład centrali oraz nadzoruje poprawność ich pracy. Sterownik ma wbudowany konfigurowalny, hierarchiczny system alarmów oraz kalendarz pozwalający zaprogramować pracę urządzenia w trybie tygodniowym z możliwością pracy dwubiegowej. Bieg niski oraz wysoki może być wybrany jako jeden z siedmiu dostępnych. Fabrycznie bieg wysoki odpowiada krzywym oznaczonym 230V a bieg niski krzywym 150V. Przy instalacji można zmienić przyporządkowanie krzywych wydatków dla biegu wysokiego oraz niskiego Wentylacja sal klubowych z zapleczem instalacja N-6 i W-6 Sale klubowe zlokalizowane są na parterze w środkowej części budynku. Dla tego układu zastosowano centralkę wentylacyjną typu GOLD LP Nawiew 1730m 3 /h p=230pa - wymiennik rotacyjny RECOnomic z płynna regulacją - nagrzewnicą wodną TBLA Q=5,35kW - wentylator GOLD Wing o mocy N=0,62 kw Wywiew 1240m 3 /h p=200pa - wentylator GOLD Wing o mocy 0,59kW 6

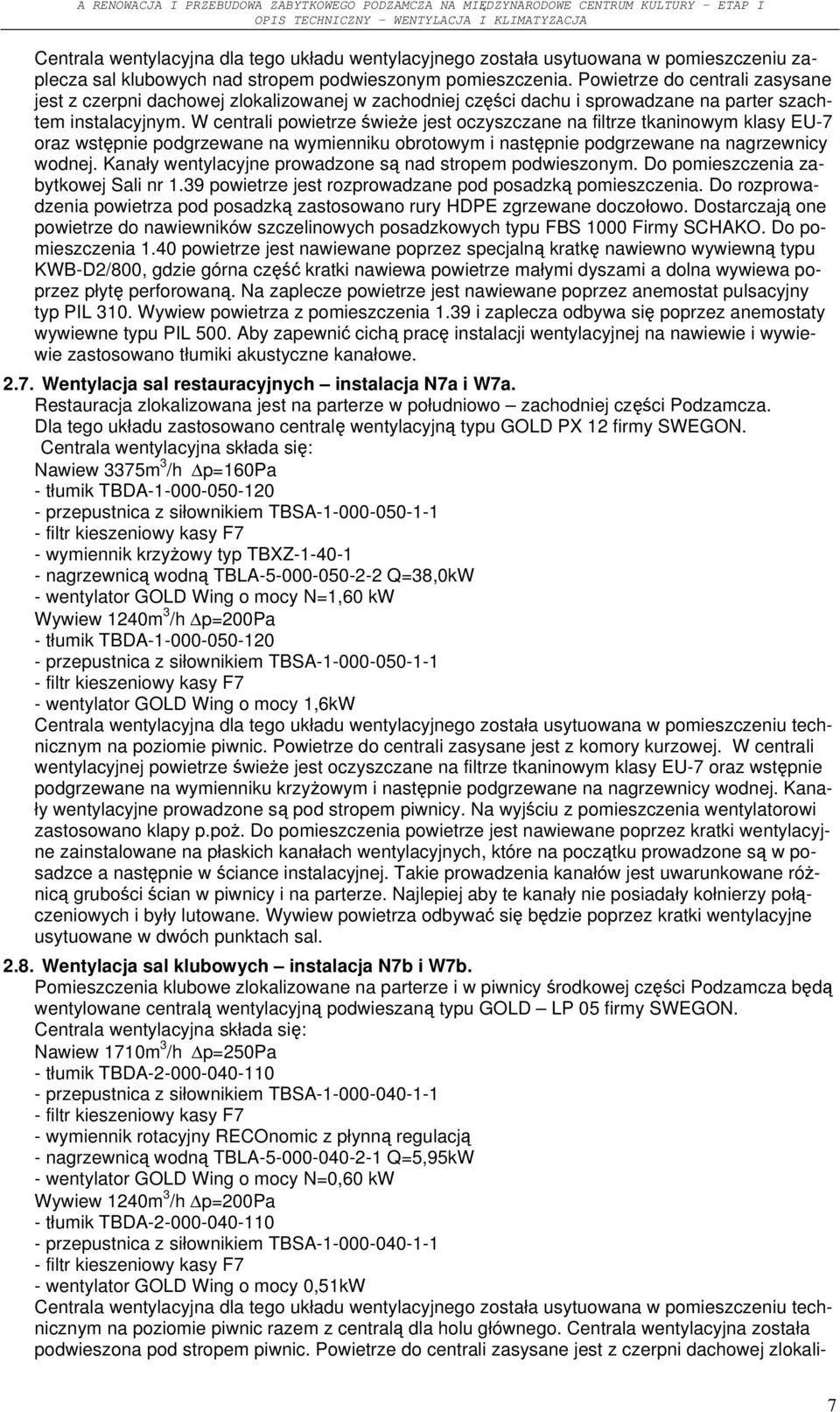

7 Centrala wentylacyjna dla tego układu wentylacyjnego została usytuowana w pomieszczeniu zaplecza sal klubowych nad stropem podwieszonym pomieszczenia. Powietrze do centrali zasysane jest z czerpni dachowej zlokalizowanej w zachodniej części dachu i sprowadzane na parter szachtem instalacyjnym. W centrali powietrze świeże jest oczyszczane na filtrze tkaninowym klasy EU-7 oraz wstępnie podgrzewane na wymienniku obrotowym i następnie podgrzewane na nagrzewnicy wodnej. Kanały wentylacyjne prowadzone są nad stropem podwieszonym. Do pomieszczenia zabytkowej Sali nr 1.39 powietrze jest rozprowadzane pod posadzką pomieszczenia. Do rozprowadzenia powietrza pod posadzką zastosowano rury HDPE zgrzewane doczołowo. Dostarczają one powietrze do nawiewników szczelinowych posadzkowych typu FBS 1000 Firmy SCHAKO. Do pomieszczenia 1.40 powietrze jest nawiewane poprzez specjalną kratkę nawiewno wywiewną typu KWB-D2/800, gdzie górna część kratki nawiewa powietrze małymi dyszami a dolna wywiewa poprzez płytę perforowaną. Na zaplecze powietrze jest nawiewane poprzez anemostat pulsacyjny typ PIL 310. Wywiew powietrza z pomieszczenia 1.39 i zaplecza odbywa się poprzez anemostaty wywiewne typu PIL 500. Aby zapewnić cichą pracę instalacji wentylacyjnej na nawiewie i wywiewie zastosowano tłumiki akustyczne kanałowe Wentylacja sal restauracyjnych instalacja N7a i W7a. Restauracja zlokalizowana jest na parterze w południowo zachodniej części Podzamcza. Dla tego układu zastosowano centralę wentylacyjną typu GOLD PX 12 firmy SWEGON. Nawiew 3375m 3 /h p=160pa - tłumik TBDA przepustnica z siłownikiem TBSA wymiennik krzyżowy typ TBXZ nagrzewnicą wodną TBLA Q=38,0kW - wentylator GOLD Wing o mocy N=1,60 kw Wywiew 1240m 3 /h p=200pa - tłumik TBDA przepustnica z siłownikiem TBSA wentylator GOLD Wing o mocy 1,6kW Centrala wentylacyjna dla tego układu wentylacyjnego została usytuowana w pomieszczeniu technicznym na poziomie piwnic. Powietrze do centrali zasysane jest z komory kurzowej. W centrali wentylacyjnej powietrze świeże jest oczyszczane na filtrze tkaninowym klasy EU-7 oraz wstępnie podgrzewane na wymienniku krzyżowym i następnie podgrzewane na nagrzewnicy wodnej. Kanały wentylacyjne prowadzone są pod stropem piwnicy. Na wyjściu z pomieszczenia wentylatorowi zastosowano klapy p.poż. Do pomieszczenia powietrze jest nawiewane poprzez kratki wentylacyjne zainstalowane na płaskich kanałach wentylacyjnych, które na początku prowadzone są w posadzce a następnie w ściance instalacyjnej. Takie prowadzenia kanałów jest uwarunkowane różnicą grubości ścian w piwnicy i na parterze. Najlepiej aby te kanały nie posiadały kołnierzy połączeniowych i były lutowane. Wywiew powietrza odbywać się będzie poprzez kratki wentylacyjne usytuowane w dwóch punktach sal Wentylacja sal klubowych instalacja N7b i W7b. Pomieszczenia klubowe zlokalizowane na parterze i w piwnicy środkowej części Podzamcza będą wentylowane centralą wentylacyjną podwieszaną typu GOLD LP 05 firmy SWEGON. Nawiew 1710m 3 /h p=250pa - wymiennik rotacyjny RECOnomic z płynną regulacją - nagrzewnicą wodną TBLA Q=5,95kW - wentylator GOLD Wing o mocy N=0,60 kw Wywiew 1240m 3 /h p=200pa - wentylator GOLD Wing o mocy 0,51kW Centrala wentylacyjna dla tego układu wentylacyjnego została usytuowana w pomieszczeniu technicznym na poziomie piwnic razem z centralą dla holu głównego. Centrala wentylacyjna została podwieszona pod stropem piwnic. Powietrze do centrali zasysane jest z czerpni dachowej zlokali- 7

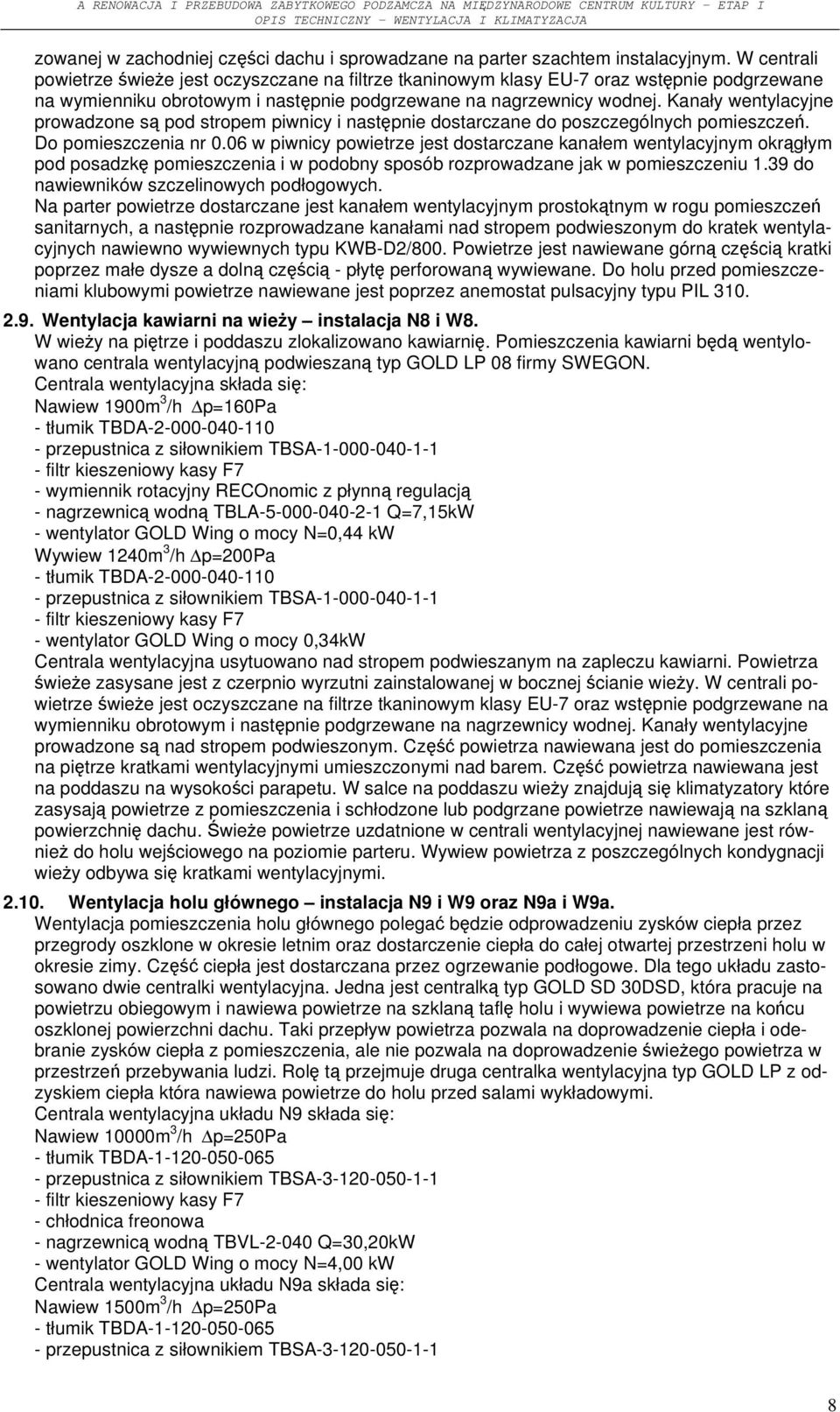

8 zowanej w zachodniej części dachu i sprowadzane na parter szachtem instalacyjnym. W centrali powietrze świeże jest oczyszczane na filtrze tkaninowym klasy EU-7 oraz wstępnie podgrzewane na wymienniku obrotowym i następnie podgrzewane na nagrzewnicy wodnej. Kanały wentylacyjne prowadzone są pod stropem piwnicy i następnie dostarczane do poszczególnych pomieszczeń. Do pomieszczenia nr 0.06 w piwnicy powietrze jest dostarczane kanałem wentylacyjnym okrągłym pod posadzkę pomieszczenia i w podobny sposób rozprowadzane jak w pomieszczeniu 1.39 do nawiewników szczelinowych podłogowych. Na parter powietrze dostarczane jest kanałem wentylacyjnym prostokątnym w rogu pomieszczeń sanitarnych, a następnie rozprowadzane kanałami nad stropem podwieszonym do kratek wentylacyjnych nawiewno wywiewnych typu KWB-D2/800. Powietrze jest nawiewane górną częścią kratki poprzez małe dysze a dolną częścią - płytę perforowaną wywiewane. Do holu przed pomieszczeniami klubowymi powietrze nawiewane jest poprzez anemostat pulsacyjny typu PIL Wentylacja kawiarni na wieży instalacja N8 i W8. W wieży na piętrze i poddaszu zlokalizowano kawiarnię. Pomieszczenia kawiarni będą wentylowano centrala wentylacyjną podwieszaną typ GOLD LP 08 firmy SWEGON. Nawiew 1900m 3 /h p=160pa - wymiennik rotacyjny RECOnomic z płynną regulacją - nagrzewnicą wodną TBLA Q=7,15kW - wentylator GOLD Wing o mocy N=0,44 kw Wywiew 1240m 3 /h p=200pa - wentylator GOLD Wing o mocy 0,34kW Centrala wentylacyjna usytuowano nad stropem podwieszanym na zapleczu kawiarni. Powietrza świeże zasysane jest z czerpnio wyrzutni zainstalowanej w bocznej ścianie wieży. W centrali powietrze świeże jest oczyszczane na filtrze tkaninowym klasy EU-7 oraz wstępnie podgrzewane na wymienniku obrotowym i następnie podgrzewane na nagrzewnicy wodnej. Kanały wentylacyjne prowadzone są nad stropem podwieszonym. Część powietrza nawiewana jest do pomieszczenia na piętrze kratkami wentylacyjnymi umieszczonymi nad barem. Część powietrza nawiewana jest na poddaszu na wysokości parapetu. W salce na poddaszu wieży znajdują się klimatyzatory które zasysają powietrze z pomieszczenia i schłodzone lub podgrzane powietrze nawiewają na szklaną powierzchnię dachu. Świeże powietrze uzdatnione w centrali wentylacyjnej nawiewane jest również do holu wejściowego na poziomie parteru. Wywiew powietrza z poszczególnych kondygnacji wieży odbywa się kratkami wentylacyjnymi Wentylacja holu głównego instalacja N9 i W9 oraz N9a i W9a. Wentylacja pomieszczenia holu głównego polegać będzie odprowadzeniu zysków ciepła przez przegrody oszklone w okresie letnim oraz dostarczenie ciepła do całej otwartej przestrzeni holu w okresie zimy. Część ciepła jest dostarczana przez ogrzewanie podłogowe. Dla tego układu zastosowano dwie centralki wentylacyjna. Jedna jest centralką typ GOLD SD 30DSD, która pracuje na powietrzu obiegowym i nawiewa powietrze na szklaną taflę holu i wywiewa powietrze na końcu oszklonej powierzchni dachu. Taki przepływ powietrza pozwala na doprowadzenie ciepła i odebranie zysków ciepła z pomieszczenia, ale nie pozwala na doprowadzenie świeżego powietrza w przestrzeń przebywania ludzi. Rolę tą przejmuje druga centralka wentylacyjna typ GOLD LP z odzyskiem ciepła która nawiewa powietrze do holu przed salami wykładowymi. Centrala wentylacyjna układu N9 składa się: Nawiew 10000m 3 /h p=250pa - przepustnica z siłownikiem TBSA chłodnica freonowa - nagrzewnicą wodną TBVL Q=30,20kW - wentylator GOLD Wing o mocy N=4,00 kw Centrala wentylacyjna układu N9a składa się: Nawiew 1500m 3 /h p=250pa - przepustnica z siłownikiem TBSA

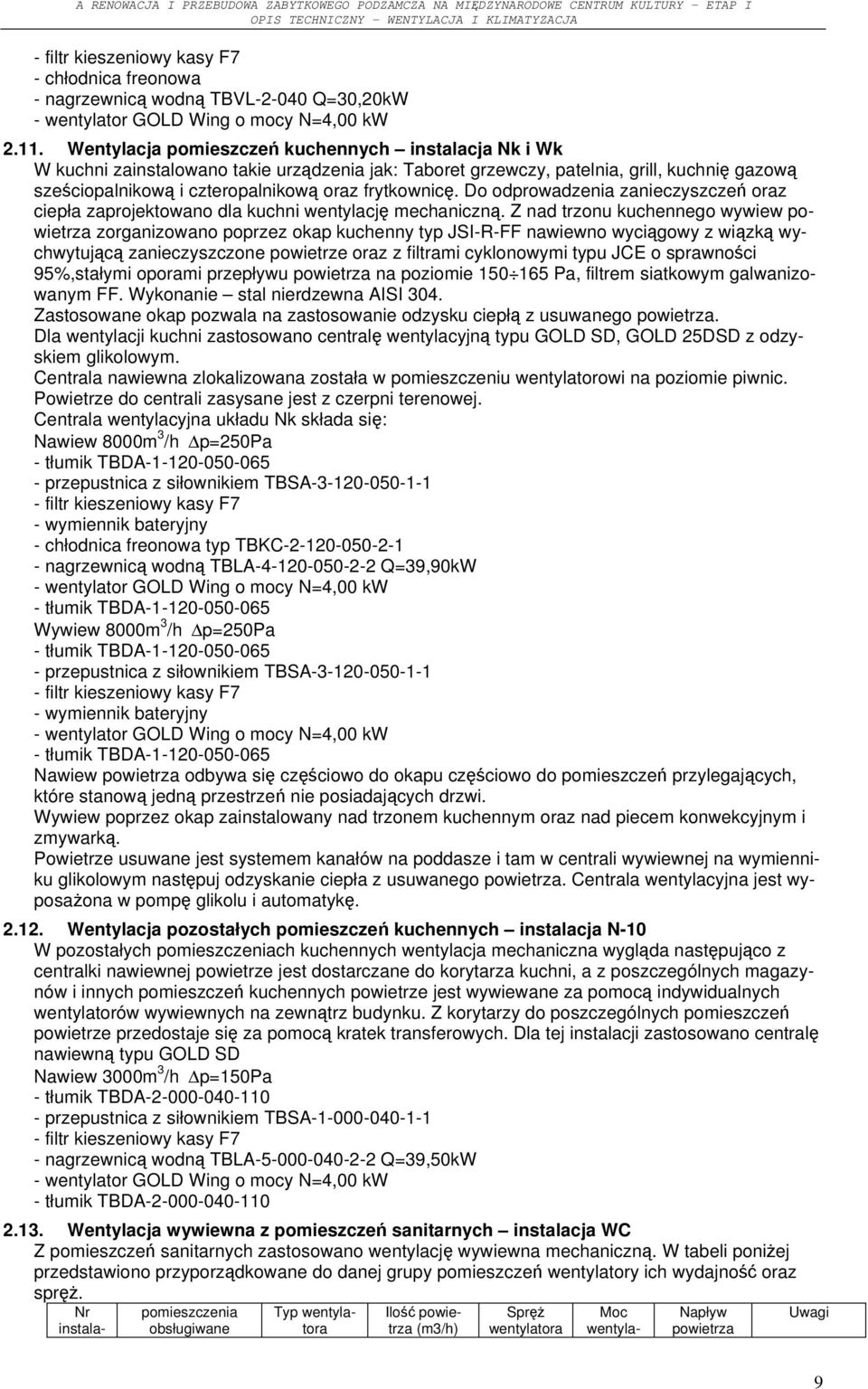

9 - chłodnica freonowa - nagrzewnicą wodną TBVL Q=30,20kW - wentylator GOLD Wing o mocy N=4,00 kw Wentylacja pomieszczeń kuchennych instalacja Nk i Wk W kuchni zainstalowano takie urządzenia jak: Taboret grzewczy, patelnia, grill, kuchnię gazową sześciopalnikową i czteropalnikową oraz frytkownicę. Do odprowadzenia zanieczyszczeń oraz ciepła zaprojektowano dla kuchni wentylację mechaniczną. Z nad trzonu kuchennego wywiew powietrza zorganizowano poprzez okap kuchenny typ JSI-R-FF nawiewno wyciągowy z wiązką wychwytującą zanieczyszczone powietrze oraz z filtrami cyklonowymi typu JCE o sprawności 95%,stałymi oporami przepływu powietrza na poziomie Pa, filtrem siatkowym galwanizowanym FF. Wykonanie stal nierdzewna AISI 304. Zastosowane okap pozwala na zastosowanie odzysku ciepłą z usuwanego powietrza. Dla wentylacji kuchni zastosowano centralę wentylacyjną typu GOLD SD, GOLD 25DSD z odzyskiem glikolowym. Centrala nawiewna zlokalizowana została w pomieszczeniu wentylatorowi na poziomie piwnic. Powietrze do centrali zasysane jest z czerpni terenowej. Centrala wentylacyjna układu Nk składa się: Nawiew 8000m 3 /h p=250pa - przepustnica z siłownikiem TBSA wymiennik bateryjny - chłodnica freonowa typ TBKC nagrzewnicą wodną TBLA Q=39,90kW - wentylator GOLD Wing o mocy N=4,00 kw Wywiew 8000m 3 /h p=250pa - przepustnica z siłownikiem TBSA wymiennik bateryjny - wentylator GOLD Wing o mocy N=4,00 kw Nawiew powietrza odbywa się częściowo do okapu częściowo do pomieszczeń przylegających, które stanową jedną przestrzeń nie posiadających drzwi. Wywiew poprzez okap zainstalowany nad trzonem kuchennym oraz nad piecem konwekcyjnym i zmywarką. Powietrze usuwane jest systemem kanałów na poddasze i tam w centrali wywiewnej na wymienniku glikolowym następuj odzyskanie ciepła z usuwanego powietrza. Centrala wentylacyjna jest wyposażona w pompę glikolu i automatykę Wentylacja pozostałych pomieszczeń kuchennych instalacja N-10 W pozostałych pomieszczeniach kuchennych wentylacja mechaniczna wygląda następująco z centralki nawiewnej powietrze jest dostarczane do korytarza kuchni, a z poszczególnych magazynów i innych pomieszczeń kuchennych powietrze jest wywiewane za pomocą indywidualnych wentylatorów wywiewnych na zewnątrz budynku. Z korytarzy do poszczególnych pomieszczeń powietrze przedostaje się za pomocą kratek transferowych. Dla tej instalacji zastosowano centralę nawiewną typu GOLD SD Nawiew 3000m 3 /h p=150pa - nagrzewnicą wodną TBLA Q=39,50kW - wentylator GOLD Wing o mocy N=4,00 kw Wentylacja wywiewna z pomieszczeń sanitarnych instalacja WC Z pomieszczeń sanitarnych zastosowano wentylację wywiewna mechaniczną. W tabeli poniżej przedstawiono przyporządkowane do danej grupy pomieszczeń wentylatory ich wydajność oraz spręż. Nr instalapomieszczenia obsługiwane Typ wentylatora Ilość powietrza (m3/h) Spręż wentylatora Moc wentyla- Napływ powietrza Uwagi 9

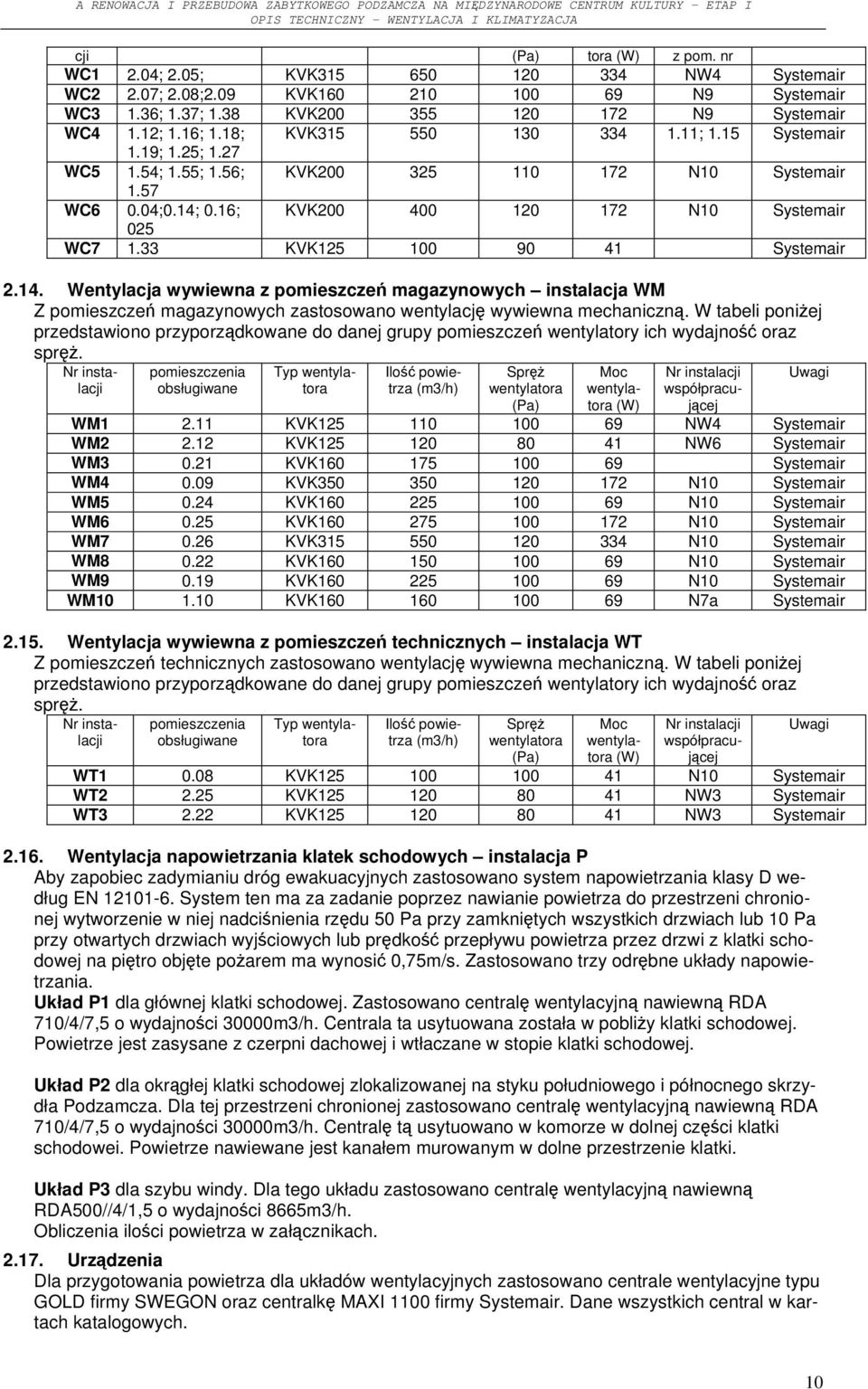

10 cji (Pa) tora (W) z pom. nr WC1 2.04; 2.05; KVK NW4 Systemair WC2 2.07; 2.08;2.09 KVK N9 Systemair WC3 1.36; 1.37; 1.38 KVK N9 Systemair WC4 1.12; 1.16; 1.18; KVK ; 1.15 Systemair 1.19; 1.25; 1.27 WC5 1.54; 1.55; 1.56; KVK N10 Systemair 1.57 WC6 0.04;0.14; 0.16; KVK N10 Systemair 025 WC KVK Systemair Wentylacja wywiewna z pomieszczeń magazynowych instalacja WM Z pomieszczeń magazynowych zastosowano wentylację wywiewna mechaniczną. W tabeli poniżej przedstawiono przyporządkowane do danej grupy pomieszczeń wentylatory ich wydajność oraz spręż. Nr instalacji pomieszczenia obsługiwane Typ wentylatora Ilość powietrza (m3/h) Spręż wentylatora (Pa) Moc wentylatora (W) Nr instalacji współpracującej Uwagi WM KVK NW4 Systemair WM KVK NW6 Systemair WM KVK Systemair WM KVK N10 Systemair WM KVK N10 Systemair WM KVK N10 Systemair WM KVK N10 Systemair WM KVK N10 Systemair WM KVK N10 Systemair WM KVK N7a Systemair Wentylacja wywiewna z pomieszczeń technicznych instalacja WT Z pomieszczeń technicznych zastosowano wentylację wywiewna mechaniczną. W tabeli poniżej przedstawiono przyporządkowane do danej grupy pomieszczeń wentylatory ich wydajność oraz spręż. Nr instalacji pomieszczenia obsługiwane Typ wentylatora Ilość powietrza (m3/h) Spręż wentylatora (Pa) Moc wentylatora (W) Nr instalacji współpracującej Uwagi WT KVK N10 Systemair WT KVK NW3 Systemair WT KVK NW3 Systemair Wentylacja napowietrzania klatek schodowych instalacja P Aby zapobiec zadymianiu dróg ewakuacyjnych zastosowano system napowietrzania klasy D według EN System ten ma za zadanie poprzez nawianie powietrza do przestrzeni chronionej wytworzenie w niej nadciśnienia rzędu 50 Pa przy zamkniętych wszystkich drzwiach lub 10 Pa przy otwartych drzwiach wyjściowych lub prędkość przepływu powietrza przez drzwi z klatki schodowej na piętro objęte pożarem ma wynosić 0,75m/s. Zastosowano trzy odrębne układy napowietrzania. Układ P1 dla głównej klatki schodowej. Zastosowano centralę wentylacyjną nawiewną RDA 710/4/7,5 o wydajności 30000m3/h. Centrala ta usytuowana została w pobliży klatki schodowej. Powietrze jest zasysane z czerpni dachowej i wtłaczane w stopie klatki schodowej. Układ P2 dla okrągłej klatki schodowej zlokalizowanej na styku południowego i północnego skrzydła Podzamcza. Dla tej przestrzeni chronionej zastosowano centralę wentylacyjną nawiewną RDA 710/4/7,5 o wydajności 30000m3/h. Centralę tą usytuowano w komorze w dolnej części klatki schodowei. Powietrze nawiewane jest kanałem murowanym w dolne przestrzenie klatki. Układ P3 dla szybu windy. Dla tego układu zastosowano centralę wentylacyjną nawiewną RDA500//4/1,5 o wydajności 8665m3/h. Obliczenia ilości powietrza w załącznikach Urządzenia Dla przygotowania powietrza dla układów wentylacyjnych zastosowano centrale wentylacyjne typu GOLD firmy SWEGON oraz centralkę MAXI 1100 firmy Systemair. Dane wszystkich central w kartach katalogowych. 10

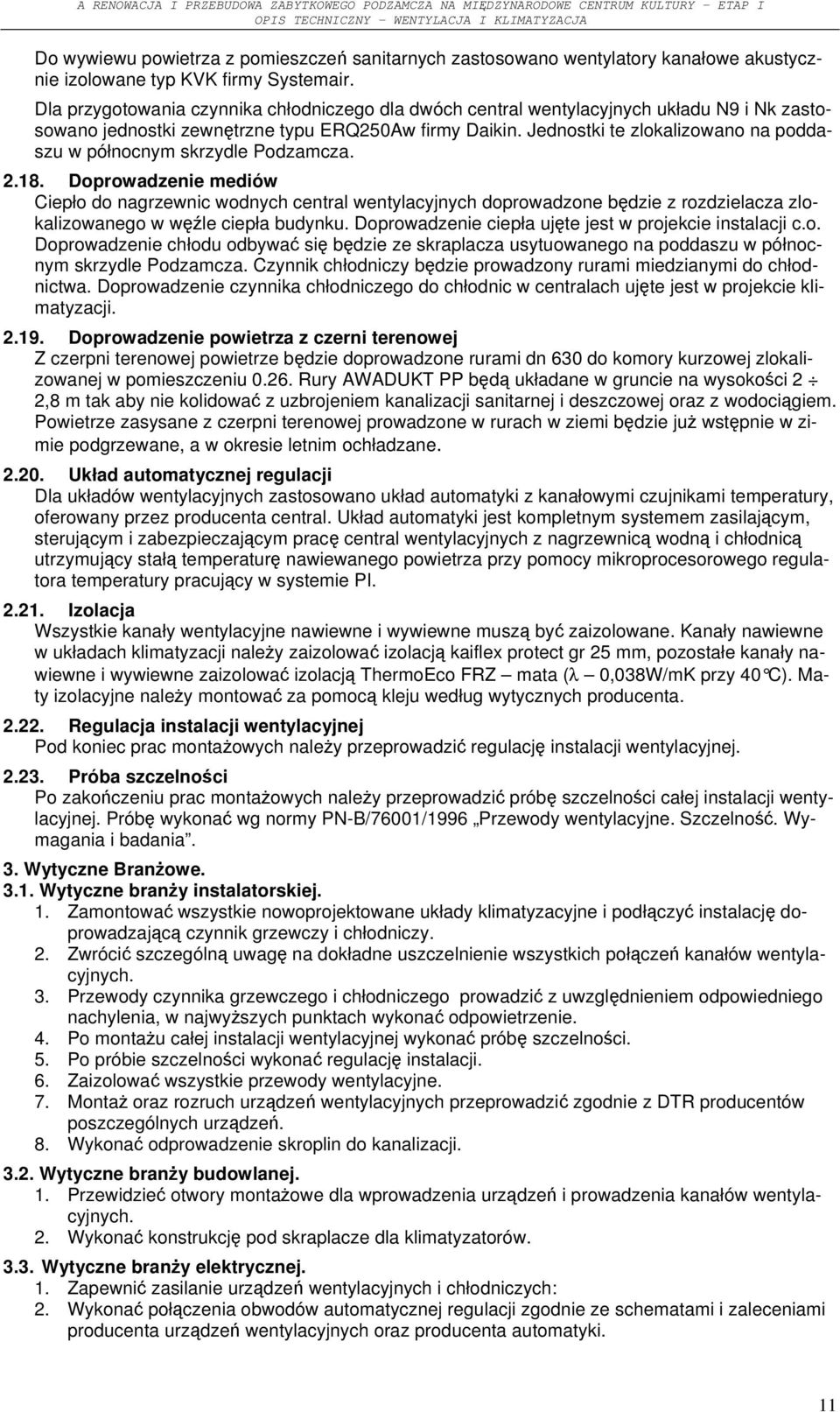

11 Do wywiewu powietrza z pomieszczeń sanitarnych zastosowano wentylatory kanałowe akustycznie izolowane typ KVK firmy Systemair. Dla przygotowania czynnika chłodniczego dla dwóch central wentylacyjnych układu N9 i Nk zastosowano jednostki zewnętrzne typu ERQ250Aw firmy Daikin. Jednostki te zlokalizowano na poddaszu w północnym skrzydle Podzamcza Doprowadzenie mediów Ciepło do nagrzewnic wodnych central wentylacyjnych doprowadzone będzie z rozdzielacza zlokalizowanego w węźle ciepła budynku. Doprowadzenie ciepła ujęte jest w projekcie instalacji c.o. Doprowadzenie chłodu odbywać się będzie ze skraplacza usytuowanego na poddaszu w północnym skrzydle Podzamcza. Czynnik chłodniczy będzie prowadzony rurami miedzianymi do chłodnictwa. Doprowadzenie czynnika chłodniczego do chłodnic w centralach ujęte jest w projekcie klimatyzacji Doprowadzenie powietrza z czerni terenowej Z czerpni terenowej powietrze będzie doprowadzone rurami dn 630 do komory kurzowej zlokalizowanej w pomieszczeniu Rury AWADUKT PP będą układane w gruncie na wysokości 2 2,8 m tak aby nie kolidować z uzbrojeniem kanalizacji sanitarnej i deszczowej oraz z wodociągiem. Powietrze zasysane z czerpni terenowej prowadzone w rurach w ziemi będzie już wstępnie w zimie podgrzewane, a w okresie letnim ochładzane Układ automatycznej regulacji Dla układów wentylacyjnych zastosowano układ automatyki z kanałowymi czujnikami temperatury, oferowany przez producenta central. Układ automatyki jest kompletnym systemem zasilającym, sterującym i zabezpieczającym pracę central wentylacyjnych z nagrzewnicą wodną i chłodnicą utrzymujący stałą temperaturę nawiewanego powietrza przy pomocy mikroprocesorowego regulatora temperatury pracujący w systemie PI Izolacja Wszystkie kanały wentylacyjne nawiewne i wywiewne muszą być zaizolowane. Kanały nawiewne w układach klimatyzacji należy zaizolować izolacją kaiflex protect gr 25 mm, pozostałe kanały nawiewne i wywiewne zaizolować izolacją ThermoEco FRZ mata (λ 0,038W/mK przy 40 C). Maty izolacyjne należy montować za pomocą kleju według wytycznych producenta Regulacja instalacji wentylacyjnej Pod koniec prac montażowych należy przeprowadzić regulację instalacji wentylacyjnej Próba szczelności Po zakończeniu prac montażowych należy przeprowadzić próbę szczelności całej instalacji wentylacyjnej. Próbę wykonać wg normy PN-B/76001/1996 Przewody wentylacyjne. Szczelność. Wymagania i badania. 3. Wytyczne Branżowe Wytyczne branży instalatorskiej. 1. Zamontować wszystkie nowoprojektowane układy klimatyzacyjne i podłączyć instalację doprowadzającą czynnik grzewczy i chłodniczy. 2. Zwrócić szczególną uwagę na dokładne uszczelnienie wszystkich połączeń kanałów wentylacyjnych. 3. Przewody czynnika grzewczego i chłodniczego prowadzić z uwzględnieniem odpowiedniego nachylenia, w najwyższych punktach wykonać odpowietrzenie. 4. Po montażu całej instalacji wentylacyjnej wykonać próbę szczelności. 5. Po próbie szczelności wykonać regulację instalacji. 6. Zaizolować wszystkie przewody wentylacyjne. 7. Montaż oraz rozruch urządzeń wentylacyjnych przeprowadzić zgodnie z DTR producentów poszczególnych urządzeń. 8. Wykonać odprowadzenie skroplin do kanalizacji Wytyczne branży budowlanej. 1. Przewidzieć otwory montażowe dla wprowadzenia urządzeń i prowadzenia kanałów wentylacyjnych. 2. Wykonać konstrukcję pod skraplacze dla klimatyzatorów Wytyczne branży elektrycznej. 1. Zapewnić zasilanie urządzeń wentylacyjnych i chłodniczych: 2. Wykonać połączenia obwodów automatycznej regulacji zgodnie ze schematami i zaleceniami producenta urządzeń wentylacyjnych oraz producenta automatyki. 11

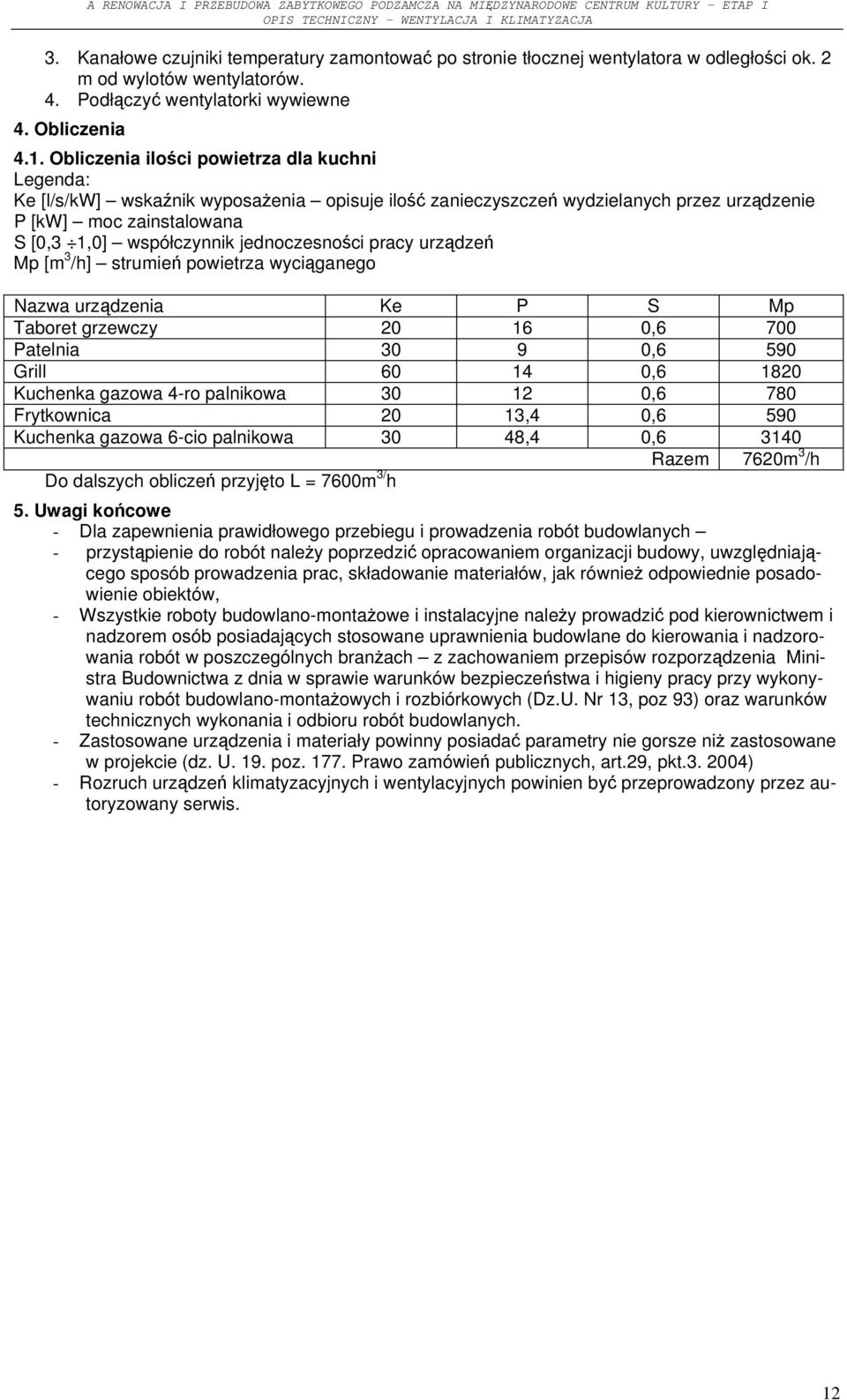

12 3. Kanałowe czujniki temperatury zamontować po stronie tłocznej wentylatora w odległości ok. 2 m od wylotów wentylatorów. 4. Podłączyć wentylatorki wywiewne 4. Obliczenia 4.1. Obliczenia ilości powietrza dla kuchni Legenda: Ke [l/s/kw] wskaźnik wyposażenia opisuje ilość zanieczyszczeń wydzielanych przez urządzenie P [kw] moc zainstalowana S [0,3 1,0] współczynnik jednoczesności pracy urządzeń Mp [m 3 /h] strumień powietrza wyciąganego Nazwa urządzenia Ke P S Mp Taboret grzewczy ,6 700 Patelnia ,6 590 Grill , Kuchenka gazowa 4-ro palnikowa ,6 780 Frytkownica 20 13,4 0,6 590 Kuchenka gazowa 6-cio palnikowa 30 48,4 0, Razem 7620m 3 /h Do dalszych obliczeń przyjęto L = 7600m 3/ h 5. Uwagi końcowe - Dla zapewnienia prawidłowego przebiegu i prowadzenia robót budowlanych - przystąpienie do robót należy poprzedzić opracowaniem organizacji budowy, uwzględniającego sposób prowadzenia prac, składowanie materiałów, jak również odpowiednie posadowienie obiektów, - Wszystkie roboty budowlano-montażowe i instalacyjne należy prowadzić pod kierownictwem i nadzorem osób posiadających stosowane uprawnienia budowlane do kierowania i nadzorowania robót w poszczególnych branżach z zachowaniem przepisów rozporządzenia Ministra Budownictwa z dnia w sprawie warunków bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych i rozbiórkowych (Dz.U. Nr 13, poz 93) oraz warunków technicznych wykonania i odbioru robót budowlanych. - Zastosowane urządzenia i materiały powinny posiadać parametry nie gorsze niż zastosowane w projekcie (dz. U. 19. poz Prawo zamówień publicznych, art.29, pkt ) - Rozruch urządzeń klimatyzacyjnych i wentylacyjnych powinien być przeprowadzony przez autoryzowany serwis. 12
