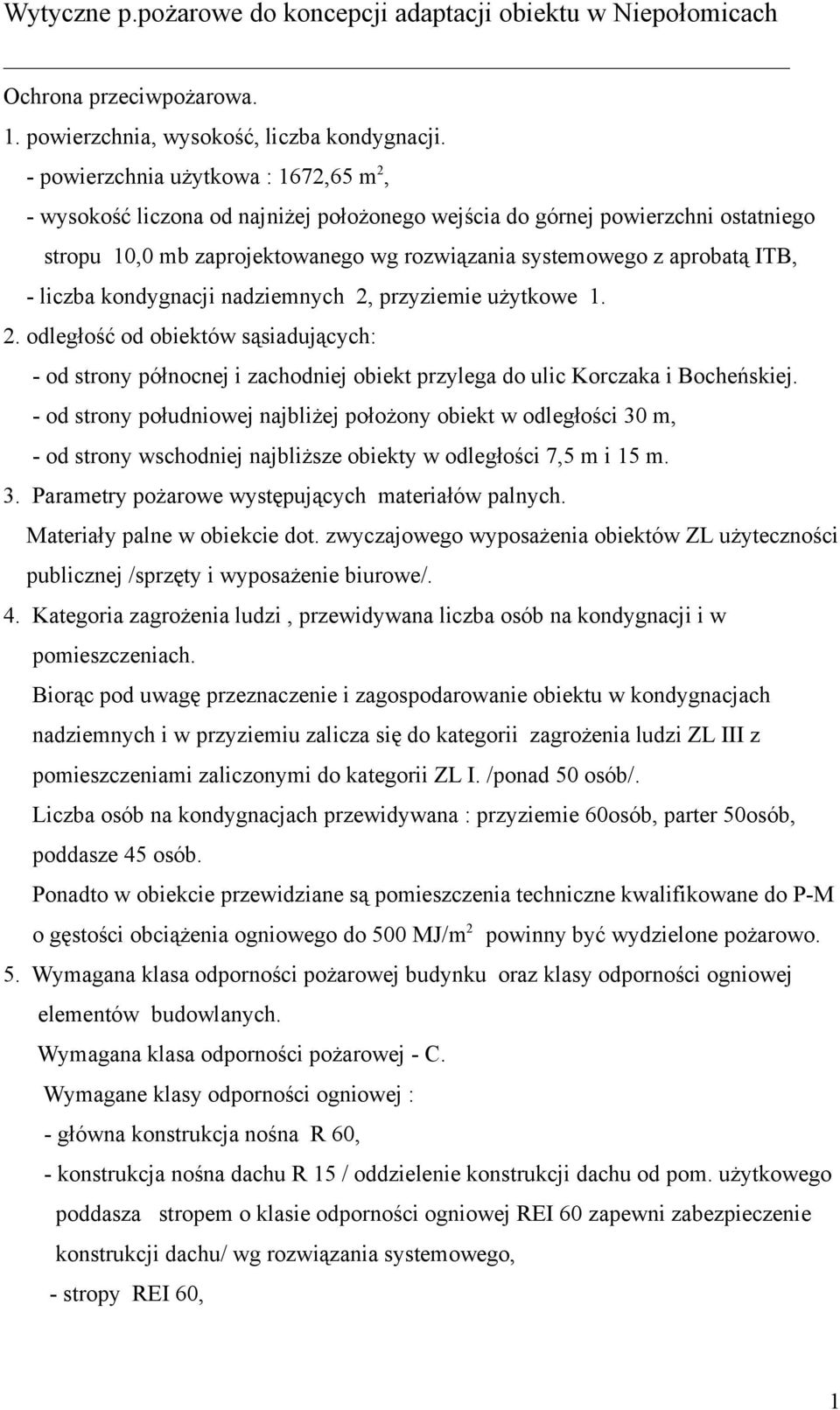

1 Wytyczne p.pożarowe do koncepcji adaptacji obiektu w Niepołomicach Ochrona przeciwpożarowa. 1. powierzchnia, wysokość, liczba kondygnacji. - powierzchnia użytkowa : 1672,65 m 2, - wysokość liczona od najniżej położonego wejścia do górnej powierzchni ostatniego stropu 10,0 mb zaprojektowanego wg rozwiązania systemowego z aprobatą ITB, - liczba kondygnacji nadziemnych 2, przyziemie użytkowe odległość od obiektów sąsiadujących: - od strony północnej i zachodniej obiekt przylega do ulic Korczaka i Bocheńskiej. - od strony południowej najbliżej położony obiekt w odległości 30 m, - od strony wschodniej najbliższe obiekty w odległości 7,5 m i 15 m. 3. Parametry pożarowe występujących materiałów palnych. Materiały palne w obiekcie dot. zwyczajowego wyposażenia obiektów ZL użyteczności publicznej /sprzęty i wyposażenie biurowe/. 4. Kategoria zagrożenia ludzi, przewidywana liczba osób na kondygnacji i w pomieszczeniach. Biorąc pod uwagę przeznaczenie i zagospodarowanie obiektu w kondygnacjach nadziemnych i w przyziemiu zalicza się do kategorii zagrożenia ludzi ZL III z pomieszczeniami zaliczonymi do kategorii ZL I. /ponad 50 osób/. Liczba osób na kondygnacjach przewidywana : przyziemie 60osób, parter 50osób, poddasze 45 osób. Ponadto w obiekcie przewidziane są pomieszczenia techniczne kwalifikowane do P-M o gęstości obciążenia ogniowego do 500 MJ/m 2 powinny być wydzielone pożarowo. 5. Wymagana klasa odporności pożarowej budynku oraz klasy odporności ogniowej elementów budowlanych. Wymagana klasa odporności pożarowej - C. Wymagane klasy odporności ogniowej : - główna konstrukcja nośna R 60, - konstrukcja nośna dachu R 15 / oddzielenie konstrukcji dachu od pom. użytkowego poddasza stropem o klasie odporności ogniowej REI 60 zapewni zabezpieczenie konstrukcji dachu/ wg rozwiązania systemowego, - stropy REI 60, 1

2 - ściany zewnętrzne EI 30, - ściany wewnętrzne EI 15, - przekrycie dachu RE 15. Wszystkie elementy wymienione nie rozprzestrzeniające ognia /NRO/ dot. zabezpieczenia wszystkich występujących elementów drewnianych preparatami ogniochronnym do stopnia trudno zapalności. 6. Strefy pożarowe. Obiekt znajduje się w jednej dopuszczalnej wielkości strefy pożarowej wynoszącej 8000 m 2 dla kategorii zagrożenia ludzi ZL III. Pomieszczenia zakwalifikowane do P-M /kotłownia, wentylatornia / powinny być wydzielone pożarowo jako części budynku stanowiące odrębne strefy pożarowe podobnie jak wydzielone pożarowo klatki schodowe wewnętrzne ze względu na przekroczone długości dojść ewakuacyjnych. 7. Elementy oddzieleń przeciwpożarowych. Pomieszczenia techniczne /wentylatornia, kotłownia/ powinny być oddzielone pożarowo ścianami w klasie odporności ogniowej EI 60, stropy REI 60, drzwi EI 30. Ściany klatek schodowych wewnętrznych REI 60, stropy REI 60, drzwi EI 30. Wszystkie drzwi posiadające klasę odporności ogniowej powinny być wyposażone w samozamykacze. 8. Warunki ewakuacji /oświetlenie awaryjne /ewakuacyjne/. - szerokość korytarzy minimum1,4 m, - drzwi do pomieszczeń z wyjątkiem sanitarnych nie powinny ograniczać szerokości korytarza po ich otwarciu, - z pomieszczeń z liczbą osób ponad 50 powinno być dwoje drzwi w odległości 5 m od siebie skierowane na drogi ewakuacyjne nie zawężając szerokości tej drogi lub kładzione na ścianę, - drzwi w korytarzach o szerokości minimum 0,9 m otwierane zgodnie z kierunkiem ewakuacji, - szerokość biegu schodów w klatkach i schodach zewnętrznych minimum 1,2 m, - szerokość spoczników minimum1,5 m, - szerokość drzwi wyjściowych z klatek do holu lub i na zewnątrz powinna równać się szerokości biegu schodów w klatkach, - długości dojść ewakuacyjnych przy jednym dojściu od drzwi najdalej położonego pomieszczenia do wyjścia do drzwi na zewnątrz lub do wydzielonej pożarowo 2

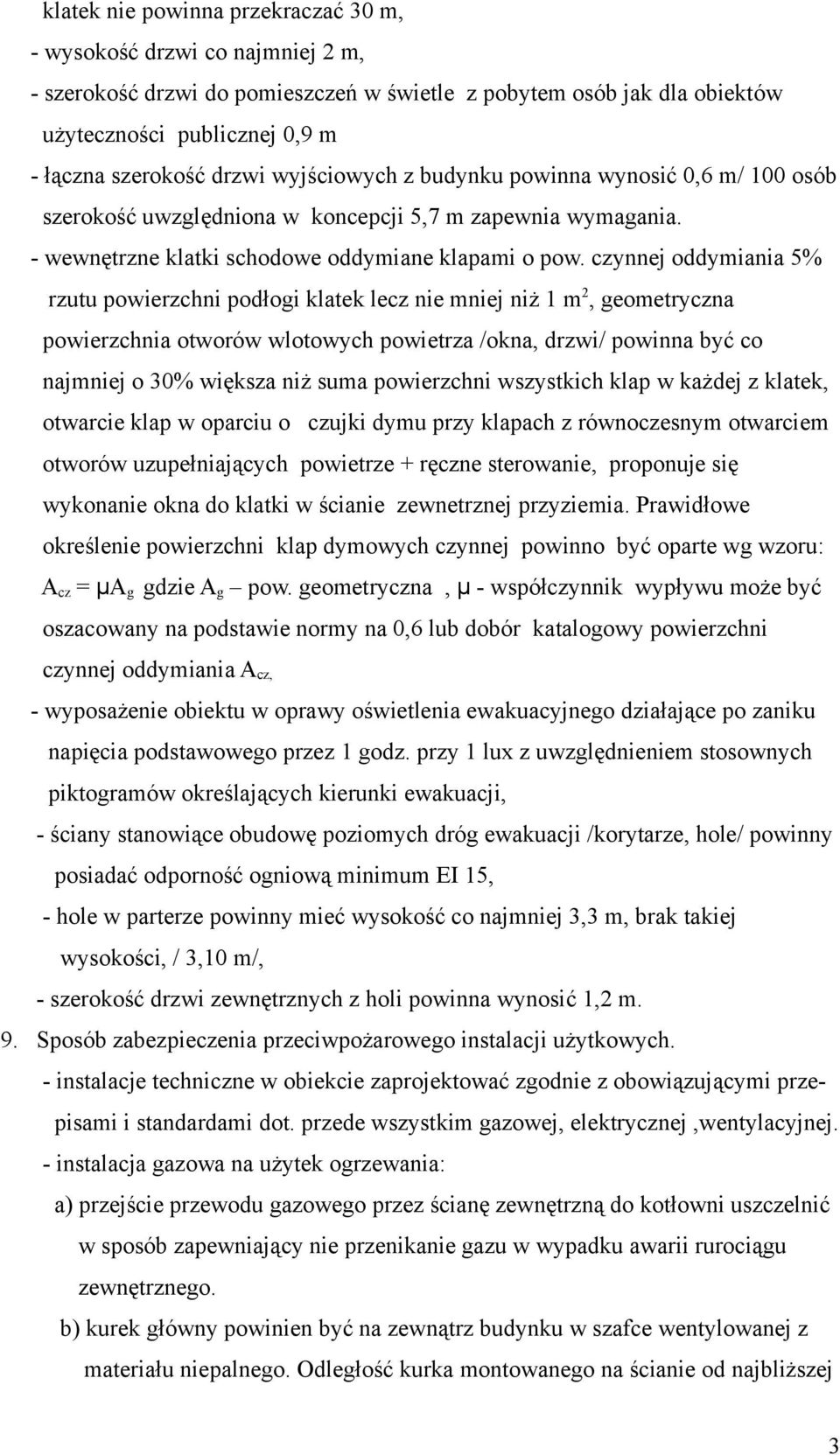

3 klatek nie powinna przekraczać 30 m, - wysokość drzwi co najmniej 2 m, - szerokość drzwi do pomieszczeń w świetle z pobytem osób jak dla obiektów użyteczności publicznej 0,9 m - łączna szerokość drzwi wyjściowych z budynku powinna wynosić 0,6 m/ 100 osób szerokość uwzględniona w koncepcji 5,7 m zapewnia wymagania. - wewnętrzne klatki schodowe oddymiane klapami o pow. czynnej oddymiania 5% rzutu powierzchni podłogi klatek lecz nie mniej niż 1 m 2, geometryczna powierzchnia otworów wlotowych powietrza /okna, drzwi/ powinna być co najmniej o 30% większa niż suma powierzchni wszystkich klap w każdej z klatek, otwarcie klap w oparciu o czujki dymu przy klapach z równoczesnym otwarciem otworów uzupełniających powietrze + ręczne sterowanie, proponuje się wykonanie okna do klatki w ścianie zewnetrznej przyziemia. Prawidłowe określenie powierzchni klap dymowych czynnej powinno być oparte wg wzoru: A cz = µa g gdzie A g pow. geometryczna, µ - współczynnik wypływu może być oszacowany na podstawie normy na 0,6 lub dobór katalogowy powierzchni czynnej oddymiania A cz, - wyposażenie obiektu w oprawy oświetlenia ewakuacyjnego działające po zaniku napięcia podstawowego przez 1 godz. przy 1 lux z uwzględnieniem stosownych piktogramów określających kierunki ewakuacji, - ściany stanowiące obudowę poziomych dróg ewakuacji /korytarze, hole/ powinny posiadać odporność ogniową minimum EI 15, - hole w parterze powinny mieć wysokość co najmniej 3,3 m, brak takiej wysokości, / 3,10 m/, - szerokość drzwi zewnętrznych z holi powinna wynosić 1,2 m. 9. Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych. - instalacje techniczne w obiekcie zaprojektować zgodnie z obowiązującymi przepisami i standardami dot. przede wszystkim gazowej, elektrycznej,wentylacyjnej. - instalacja gazowa na użytek ogrzewania: a) przejście przewodu gazowego przez ścianę zewnętrzną do kotłowni uszczelnić w sposób zapewniający nie przenikanie gazu w wypadku awarii rurociągu zewnętrznego. b) kurek główny powinien być na zewnątrz budynku w szafce wentylowanej z materiału niepalnego. Odległość kurka montowanego na ścianie od najbliższej 3

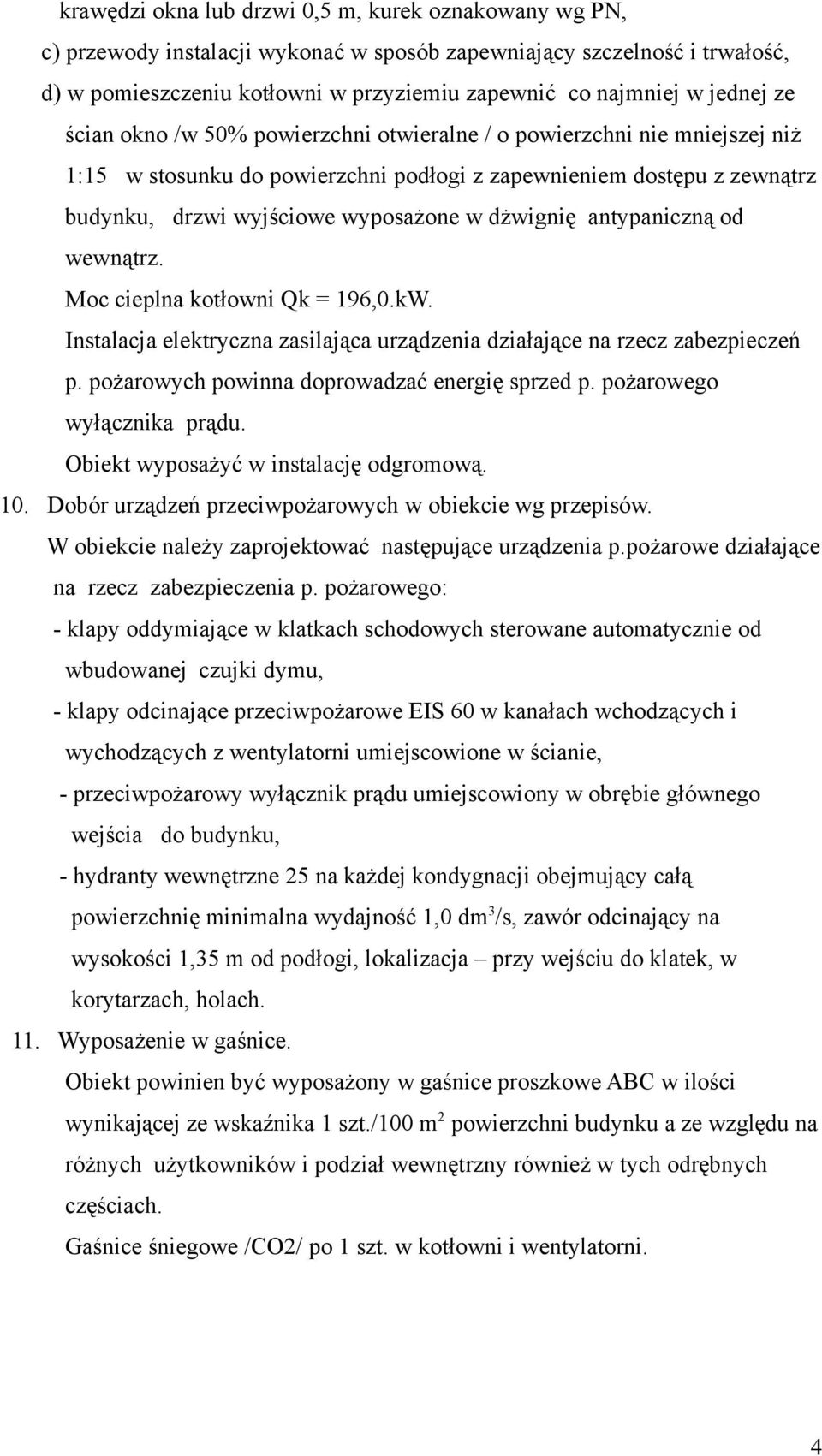

4 krawędzi okna lub drzwi 0,5 m, kurek oznakowany wg PN, c) przewody instalacji wykonać w sposób zapewniający szczelność i trwałość, d) w pomieszczeniu kotłowni w przyziemiu zapewnić co najmniej w jednej ze ścian okno /w 50% powierzchni otwieralne / o powierzchni nie mniejszej niż 1:15 w stosunku do powierzchni podłogi z zapewnieniem dostępu z zewnątrz budynku, drzwi wyjściowe wyposażone w dżwignię antypaniczną od wewnątrz. Moc cieplna kotłowni Qk = 196,0.kW. Instalacja elektryczna zasilająca urządzenia działające na rzecz zabezpieczeń p. pożarowych powinna doprowadzać energię sprzed p. pożarowego wyłącznika prądu. Obiekt wyposażyć w instalację odgromową. 10. Dobór urządzeń przeciwpożarowych w obiekcie wg przepisów. W obiekcie należy zaprojektować następujące urządzenia p.pożarowe działające na rzecz zabezpieczenia p. pożarowego: - klapy oddymiające w klatkach schodowych sterowane automatycznie od wbudowanej czujki dymu, - klapy odcinające przeciwpożarowe EIS 60 w kanałach wchodzących i wychodzących z wentylatorni umiejscowione w ścianie, - przeciwpożarowy wyłącznik prądu umiejscowiony w obrębie głównego wejścia do budynku, - hydranty wewnętrzne 25 na każdej kondygnacji obejmujący całą powierzchnię minimalna wydajność 1,0 dm 3 /s, zawór odcinający na wysokości 1,35 m od podłogi, lokalizacja przy wejściu do klatek, w korytarzach, holach. 11. Wyposażenie w gaśnice. Obiekt powinien być wyposażony w gaśnice proszkowe ABC w ilości wynikającej ze wskaźnika 1 szt./100 m 2 powierzchni budynku a ze względu na różnych użytkowników i podział wewnętrzny również w tych odrębnych częściach. Gaśnice śniegowe /CO2/ po 1 szt. w kotłowni i wentylatorni. 4

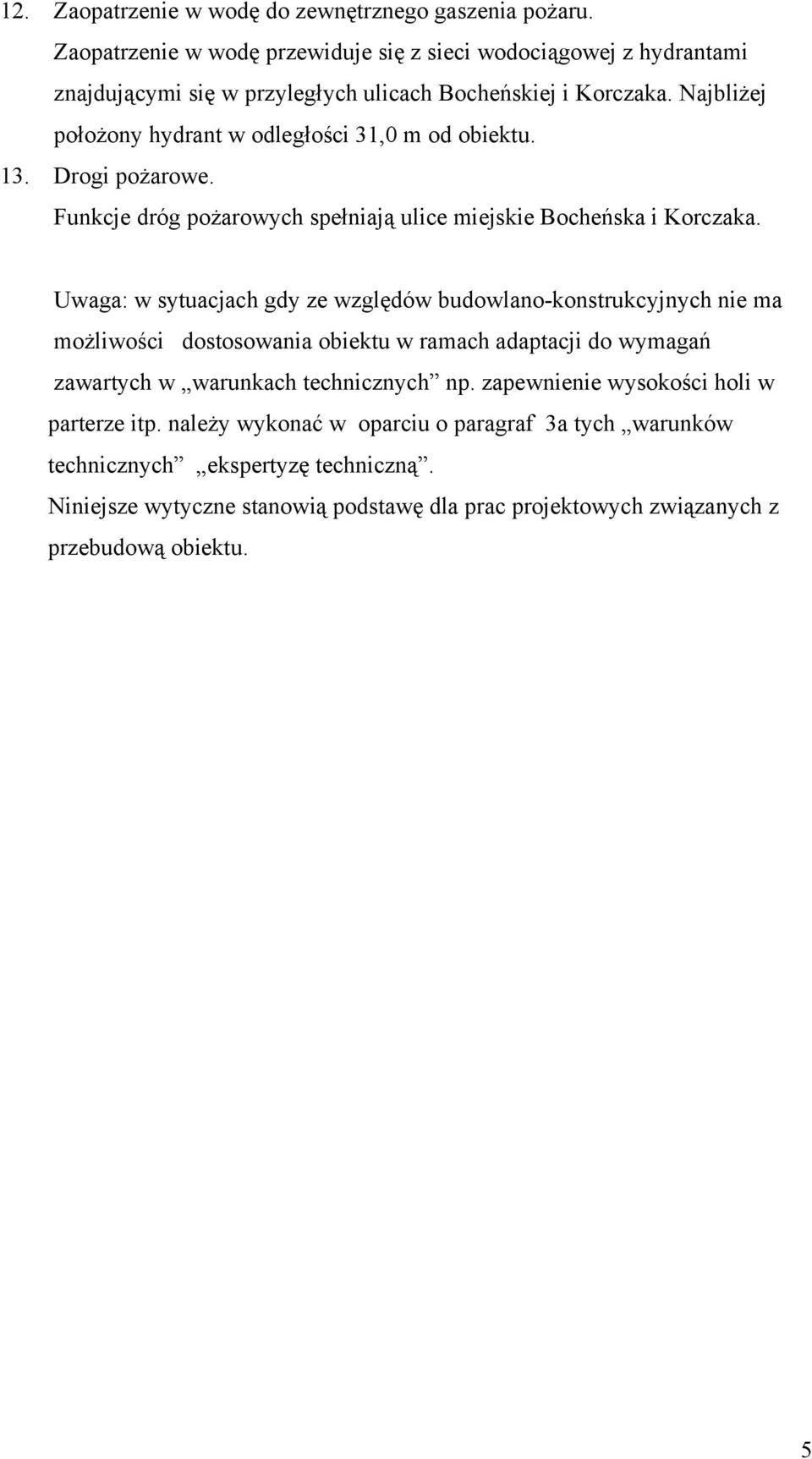

5 12. Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru. Zaopatrzenie w wodę przewiduje się z sieci wodociągowej z hydrantami znajdującymi się w przyległych ulicach Bocheńskiej i Korczaka. Najbliżej położony hydrant w odległości 31,0 m od obiektu. 13. Drogi pożarowe. Funkcje dróg pożarowych spełniają ulice miejskie Bocheńska i Korczaka. Uwaga: w sytuacjach gdy ze względów budowlano-konstrukcyjnych nie ma możliwości dostosowania obiektu w ramach adaptacji do wymagań zawartych w warunkach technicznych np. zapewnienie wysokości holi w parterze itp. należy wykonać w oparciu o paragraf 3a tych warunków technicznych ekspertyzę techniczną. Niniejsze wytyczne stanowią podstawę dla prac projektowych związanych z przebudową obiektu. 5
