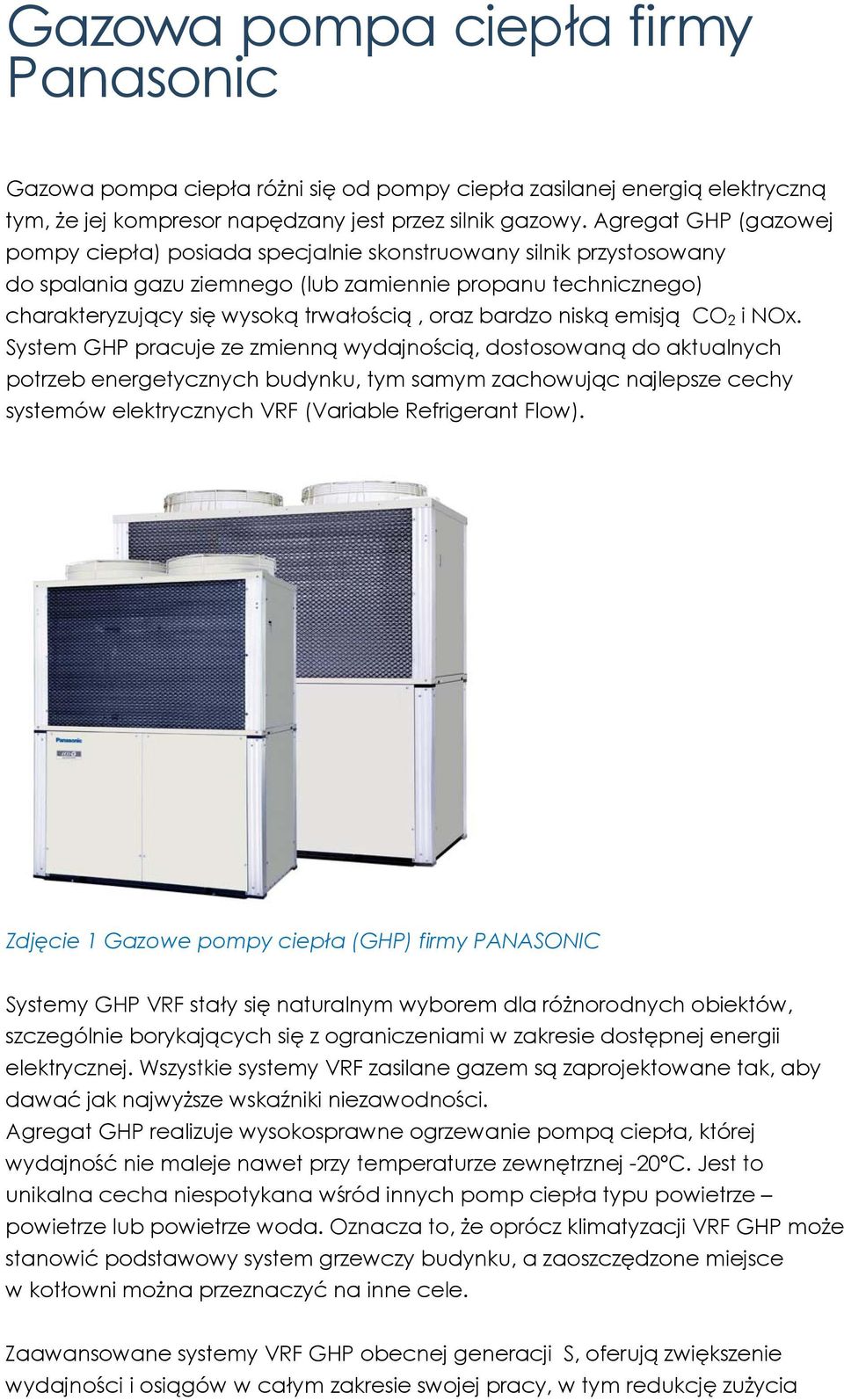

1 Gazowa pompa ciepła firmy Panasonic Gazowa pompa ciepła różni się od pompy ciepła zasilanej energią elektryczną tym, że jej kompresor napędzany jest przez silnik gazowy. Agregat GHP (gazowej pompy ciepła) posiada specjalnie skonstruowany silnik przystosowany do spalania gazu ziemnego (lub zamiennie propanu technicznego) charakteryzujący się wysoką trwałością, oraz bardzo niską emisją CO 2 i NOx. System GHP pracuje ze zmienną wydajnością, dostosowaną do aktualnych potrzeb energetycznych budynku, tym samym zachowując najlepsze cechy systemów elektrycznych VRF (Variable Refrigerant Flow). Zdjęcie 1 Gazowe pompy ciepła (GHP) firmy PANASONIC Systemy GHP VRF stały się naturalnym wyborem dla różnorodnych obiektów, szczególnie borykających się z ograniczeniami w zakresie dostępnej energii elektrycznej. Wszystkie systemy VRF zasilane gazem są zaprojektowane tak, aby dawać jak najwyższe wskaźniki niezawodności. Agregat GHP realizuje wysokosprawne ogrzewanie pompą ciepła, której wydajność nie maleje nawet przy temperaturze zewnętrznej -20ºC. Jest to unikalna cecha niespotykana wśród innych pomp ciepła typu powietrze powietrze lub powietrze woda. Oznacza to, że oprócz klimatyzacji VRF GHP może stanowić podstawowy system grzewczy budynku, a zaoszczędzone miejsce w kotłowni można przeznaczyć na inne cele. Zaawansowane systemy VRF GHP obecnej generacji S, oferują zwiększenie wydajności i osiągów w całym zakresie swojej pracy, w tym redukcję zużycia

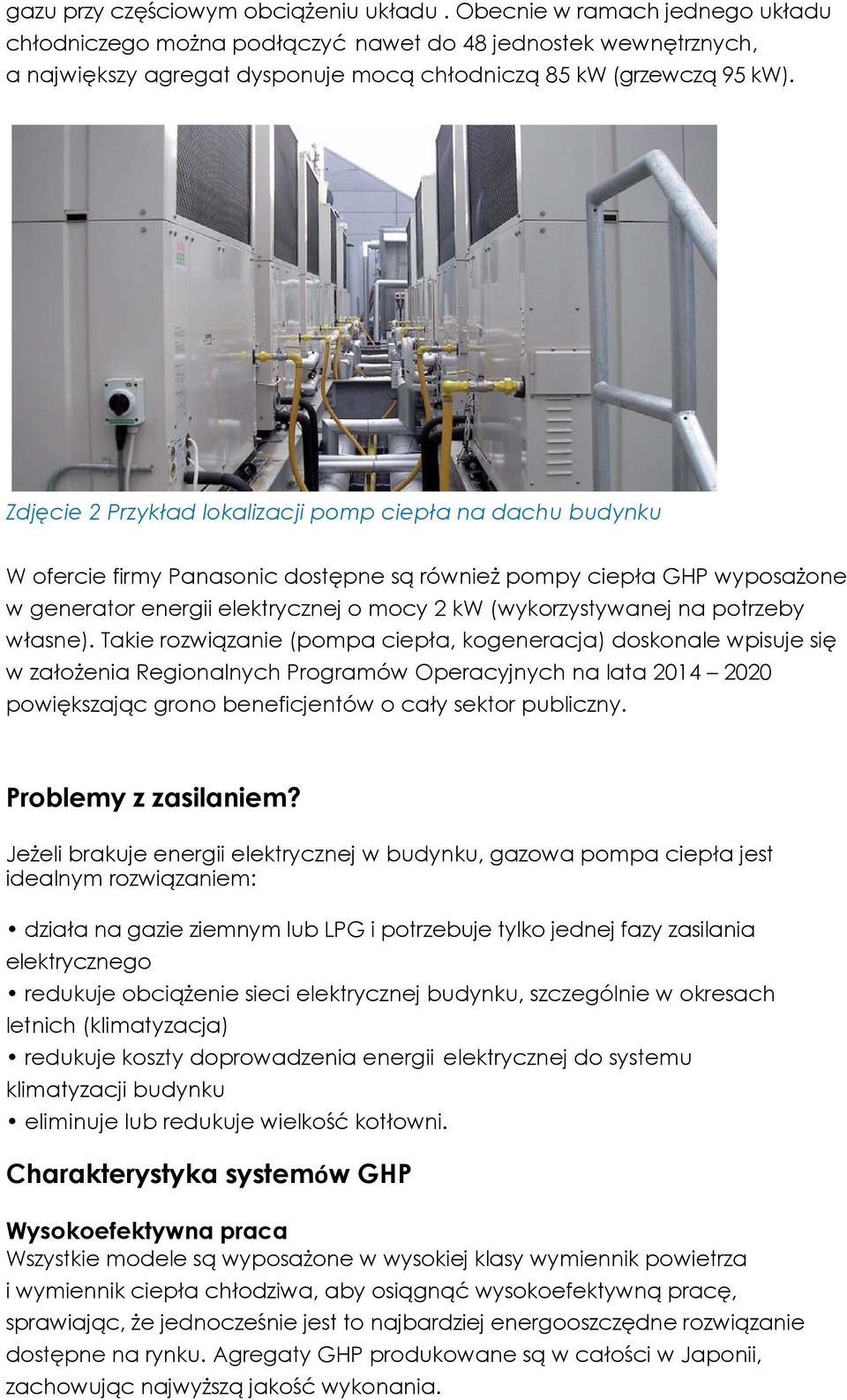

2 gazu przy częściowym obciążeniu układu. Obecnie w ramach jednego układu chłodniczego można podłączyć nawet do 48 jednostek wewnętrznych, a największy agregat dysponuje mocą chłodniczą 85 kw (grzewczą 95 kw). Zdjęcie 2 Przykład lokalizacji pomp ciepła na dachu budynku W ofercie firmy Panasonic dostępne są również pompy ciepła GHP wyposażone w generator energii elektrycznej o mocy 2 kw (wykorzystywanej na potrzeby własne). Takie rozwiązanie (pompa ciepła, kogeneracja) doskonale wpisuje się w założenia Regionalnych Programów Operacyjnych na lata powiększając grono beneficjentów o cały sektor publiczny. Problemy z zasilaniem? Jeżeli brakuje energii elektrycznej w budynku, gazowa pompa ciepła jest idealnym rozwiązaniem: działa na gazie ziemnym lub LPG i potrzebuje tylko jednej fazy zasilania elektrycznego redukuje obciążenie sieci elektrycznej budynku, szczególnie w okresach letnich (klimatyzacja) redukuje koszty doprowadzenia energii elektrycznej do systemu klimatyzacji budynku eliminuje lub redukuje wielkość kotłowni. Charakterystyka systemów GHP Wysokoefektywna praca Wszystkie modele są wyposażone w wysokiej klasy wymiennik powietrza i wymiennik ciepła chłodziwa, aby osiągnąć wysokoefektywną pracę, sprawiając, że jednocześnie jest to najbardziej energooszczędne rozwiązanie dostępne na rynku. Agregaty GHP produkowane są w całości w Japonii, zachowując najwyższą jakość wykonania.

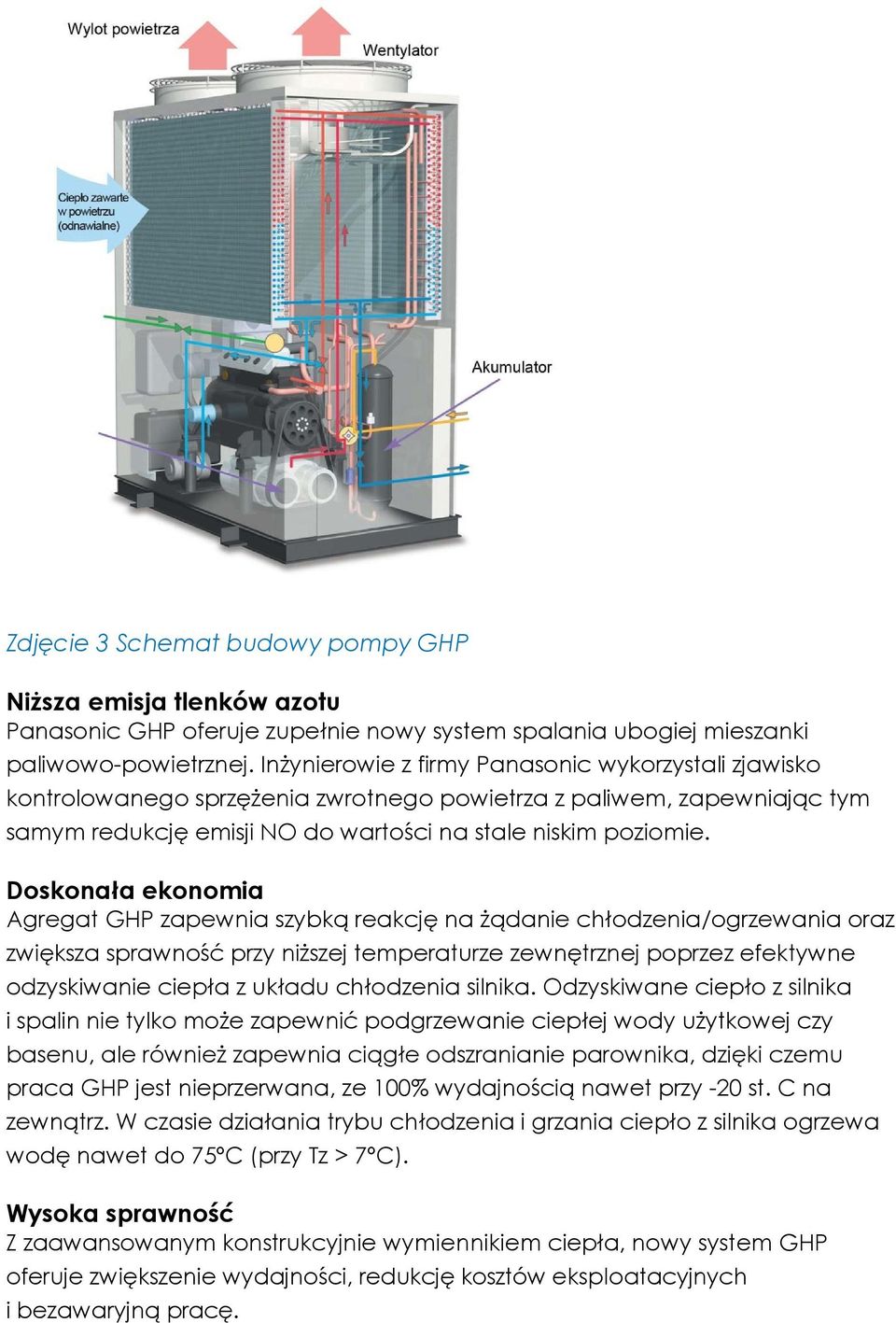

3 Zdjęcie 3 Schemat budowy pompy GHP Niższa emisja tlenków azotu Panasonic GHP oferuje zupełnie nowy system spalania ubogiej mieszanki paliwowo-powietrznej. Inżynierowie z firmy Panasonic wykorzystali zjawisko kontrolowanego sprzężenia zwrotnego powietrza z paliwem, zapewniając tym samym redukcję emisji NO do wartości na stale niskim poziomie. Doskonała ekonomia Agregat GHP zapewnia szybką reakcję na żądanie chłodzenia/ogrzewania oraz zwiększa sprawność przy niższej temperaturze zewnętrznej poprzez efektywne odzyskiwanie ciepła z układu chłodzenia silnika. Odzyskiwane ciepło z silnika i spalin nie tylko może zapewnić podgrzewanie ciepłej wody użytkowej czy basenu, ale również zapewnia ciągłe odszranianie parownika, dzięki czemu praca GHP jest nieprzerwana, ze 100% wydajnością nawet przy -20 st. C na zewnątrz. W czasie działania trybu chłodzenia i grzania ciepło z silnika ogrzewa wodę nawet do 75ºC (przy Tz > 7ºC). Wysoka sprawność Z zaawansowanym konstrukcyjnie wymiennikiem ciepła, nowy system GHP oferuje zwiększenie wydajności, redukcję kosztów eksploatacyjnych i bezawaryjną pracę.

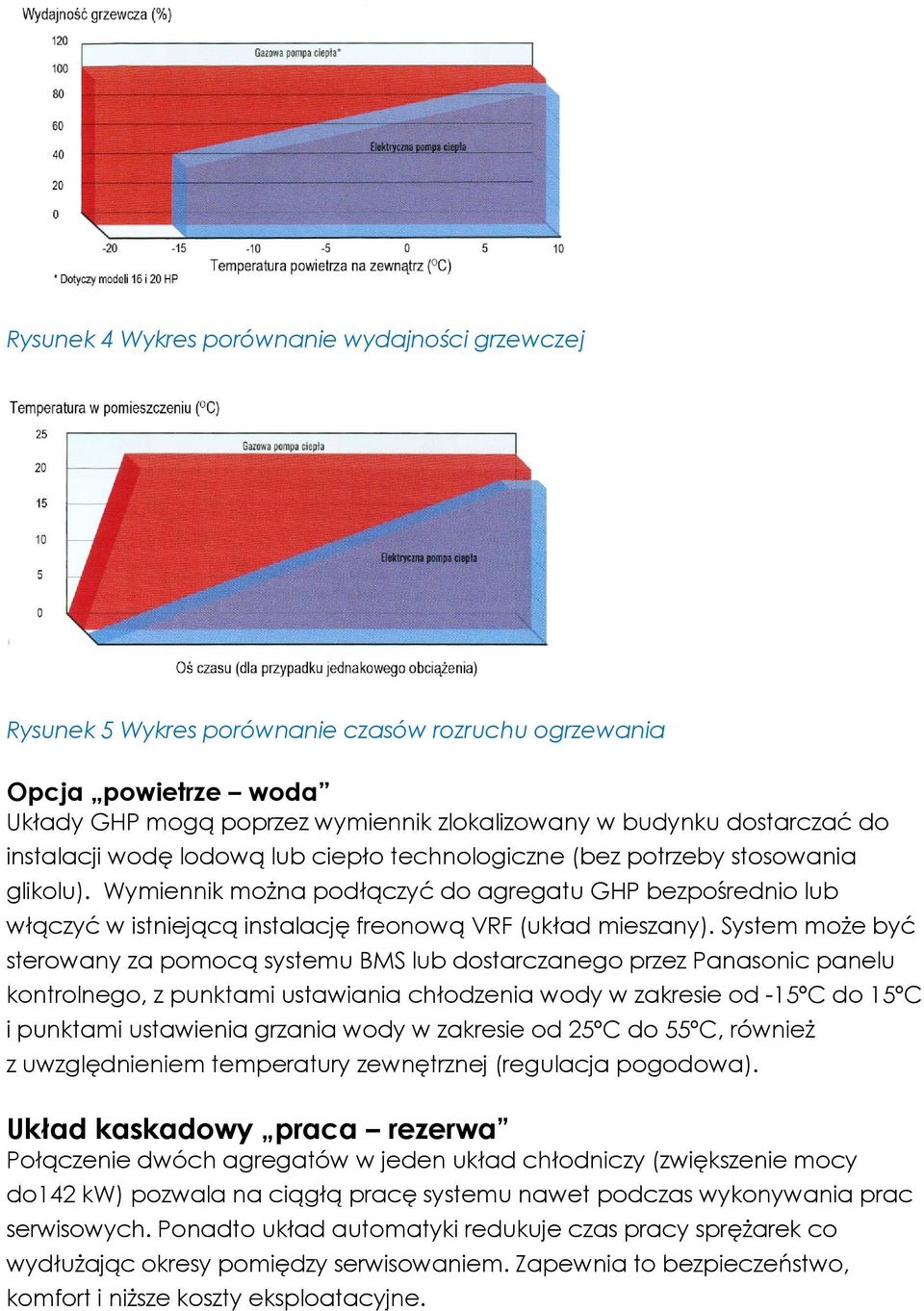

4 Rysunek 4 Wykres porównanie wydajności grzewczej Rysunek 5 Wykres porównanie czasów rozruchu ogrzewania Opcja powietrze woda Układy GHP mogą poprzez wymiennik zlokalizowany w budynku dostarczać do instalacji wodę lodową lub ciepło technologiczne (bez potrzeby stosowania glikolu). Wymiennik można podłączyć do agregatu GHP bezpośrednio lub włączyć w istniejącą instalację freonową VRF (układ mieszany). System może być sterowany za pomocą systemu BMS lub dostarczanego przez Panasonic panelu kontrolnego, z punktami ustawiania chłodzenia wody w zakresie od -15ºC do 15ºC i punktami ustawienia grzania wody w zakresie od 25ºC do 55ºC, również z uwzględnieniem temperatury zewnętrznej (regulacja pogodowa). Układ kaskadowy praca rezerwa Połączenie dwóch agregatów w jeden układ chłodniczy (zwiększenie mocy do142 kw) pozwala na ciągłą pracę systemu nawet podczas wykonywania prac serwisowych. Ponadto układ automatyki redukuje czas pracy sprężarek co wydłużając okresy pomiędzy serwisowaniem. Zapewnia to bezpieczeństwo, komfort i niższe koszty eksploatacyjne.

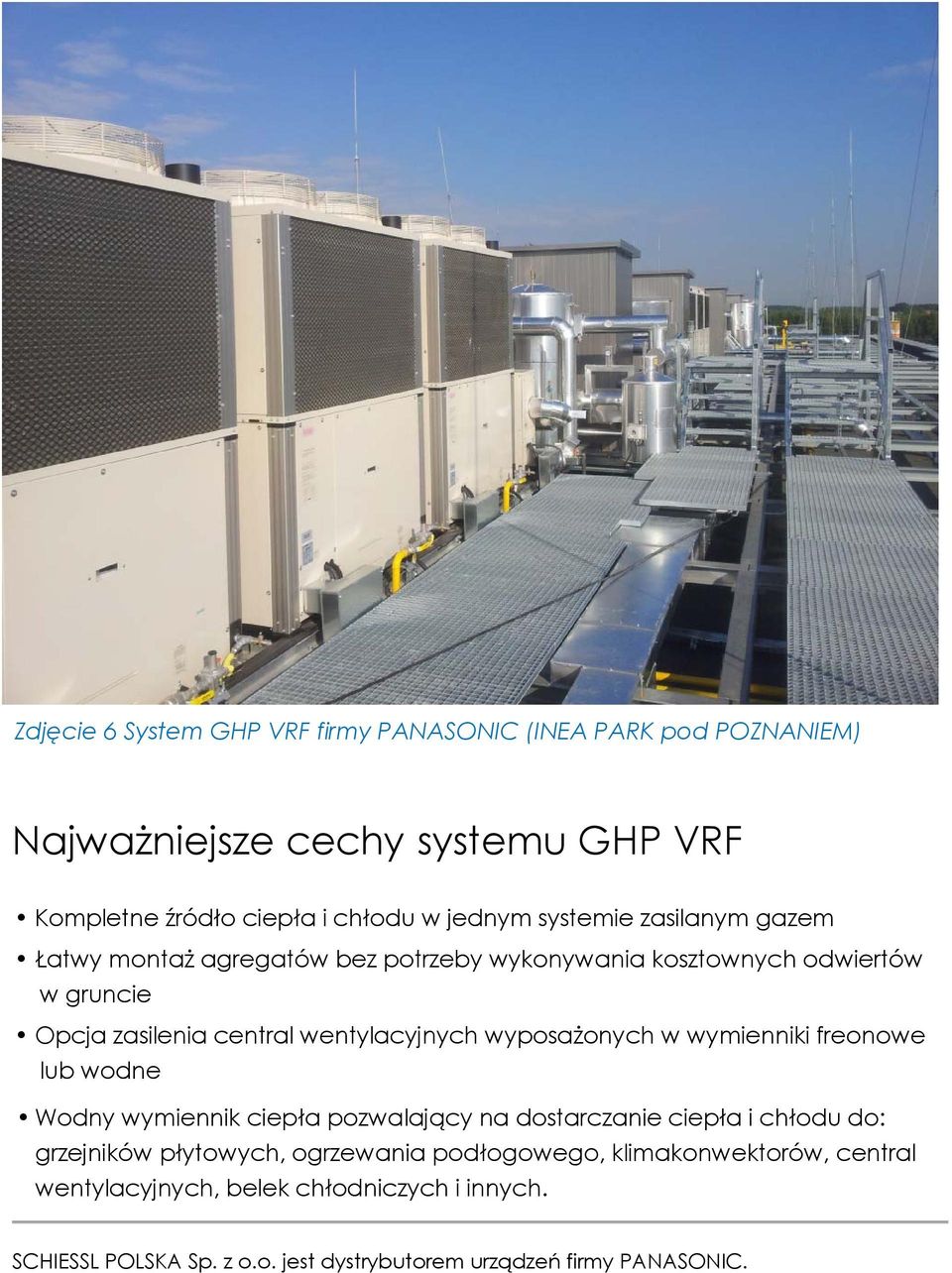

5 Zdjęcie 6 System GHP VRF firmy PANASONIC (INEA PARK pod POZNANIEM) Najważniejsze cechy systemu GHP VRF Kompletne źródło ciepła i chłodu w jednym systemie zasilanym gazem Łatwy montaż agregatów bez potrzeby wykonywania kosztownych odwiertów w gruncie Opcja zasilenia central wentylacyjnych wyposażonych w wymienniki freonowe lub wodne Wodny wymiennik ciepła pozwalający na dostarczanie ciepła i chłodu do: grzejników płytowych, ogrzewania podłogowego, klimakonwektorów, central wentylacyjnych, belek chłodniczych i innych. SCHIESSL POLSKA Sp. z o.o. jest dystrybutorem urządzeń firmy PANASONIC.
