1 Nawiewnik dalekiego zasięgu z obrotowymi Nawiewniki ODZA są elementami o zmiennej charakterystyce strumienia. Kierunek wypływu powietrza można regulować od kierunku poziomego, wykorzystywanego najczęściej w funkcji chłodzenia pomieszczenia, do pionowego, zalecanego w funkcji ogrzewania pomieszczenia. Charakterystyczną cechą nawiewnika ODZA jest osiąganie znacznego zasięgu w kierunku pionowym, także przy nawiewie powietrza ciepłego. W nawiewniku ODZA zastosowano metodę zmiany kierunku strumienia poprzez obracanie łopatek, polegającą na obróceniu co drugiej łopatki. Po obróceniu łopatek ruchomych, w ich końcowej fazie ruchu, płaszczyzna łopatki ruchomej dochodzi do łopatki nieruchomej. Dzięki temu, pomiędzy łopatkami ruchomymi i nieruchomymi, formują się dysze o wysokiej prędkości wypływu, zapewniające duży zasięg strumienia pionowego. Nawiewniki ODZA zapewniają skuteczną wentylację pomieszczeń o dużej kubaturze takich jak hale produkcyjne, magazynowe, supermarkety, atria itp. Zakres stosowania nawiewników ODZA: wydajność od 140 do 9000m3/h, wysokość montażu od 3 do 28m. Nawiewnik może być przestawiany ręcznie, siłownikiem elektrycznym lub siłownikiem woskowym. Maksymalna różnica temperatury przy ogrzewaniu ΔtN +15K Maksymalna różnica temperatury przy chłodzeniu ΔtN -12K Szybki dobór Wielkość Strumień powietrza Strata ciśnienia Wysokość usytuowania H p l/s m3/h Pa m ODZA ODZA ODZA ODZA ODZA O produkcie Nawiewnik przestawny ODZA Płynna regulacja kierunku wypływu od poziomego do pionowego, Bardzo daleki zasięg przy wypływie pionowym, Skuteczny przy ogrzewaniu dużych i wysokich pomieszczeń, Do zabudowy w płaszczyźnie sufitu lub wolnowiszący, Podłączenie bezpośrednio do kanału wentylacyjnego lub poprzez skrzynkę rozprężną. Przykład kodu produktu Nawiewnik dalekiego zasięgu z obrotowymi łopatkami ODZA , wielkość 50, siłownik elektryczny Grüner, lakier biały RAL9010 Skrzynka rozprężna SKRO Wielkość 50 do podłączenia nawiewnika 50, ocieplony z ręczną przepustnicą i gumowe uszczelki na kanale połączeń. Fläkt Woods 1 Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania

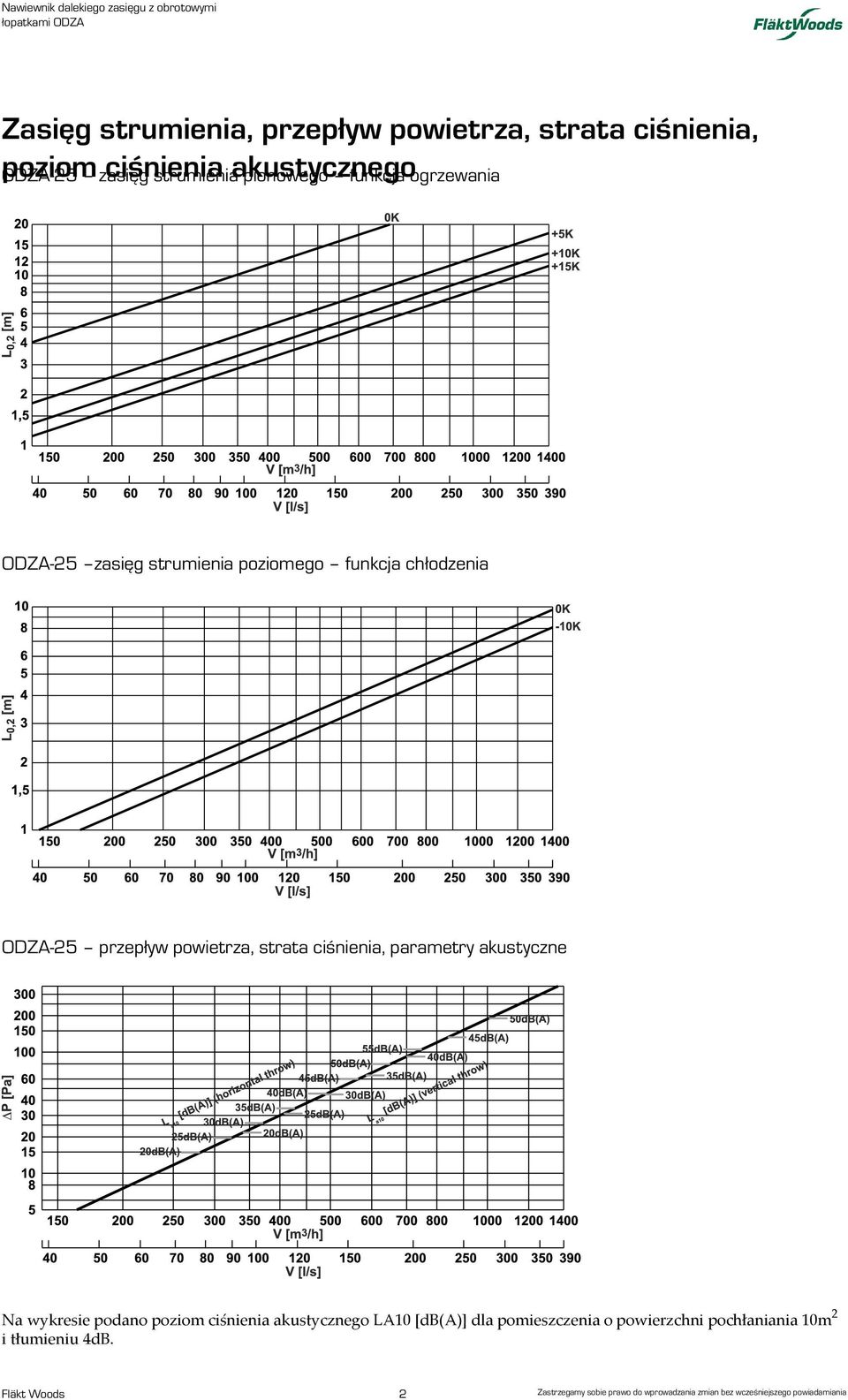

2 Zasięg strumienia, przepływ powietrza, strata ciśnienia, poziom ciśnienia akustycznego ODZA-25 zasięg strumienia pionowego funkcja ogrzewania ODZA-25 zasięg strumienia poziomego funkcja chłodzenia ODZA-25 przepływ powietrza, strata ciśnienia, parametry akustyczne Na wykresie podano poziom ciśnienia akustycznego LA10 [db(a)] dla pomieszczenia o powierzchni pochłaniania 10m 2 i tłumieniu 4dB. Fläkt Woods 2 Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania

3 Zasięg strumienia, przepływ powietrza, strata ciśnienia, poziom ciśnienia akustycznego ODZA-31 zasięg strumienia pionowego funkcja ogrzewania ODZA-31 zasięg strumienia poziomego funkcja chłodzenia ODZA-31 przepływ powietrza, strata ciśnienia, parametry akustyczne Na wykresie podano poziom ciśnienia akustycznego LA10 [db(a)] dla pomieszczenia o powierzchni pochłaniania 10m 2 i tłumieniu 4dB. Fläkt Woods 3 Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania

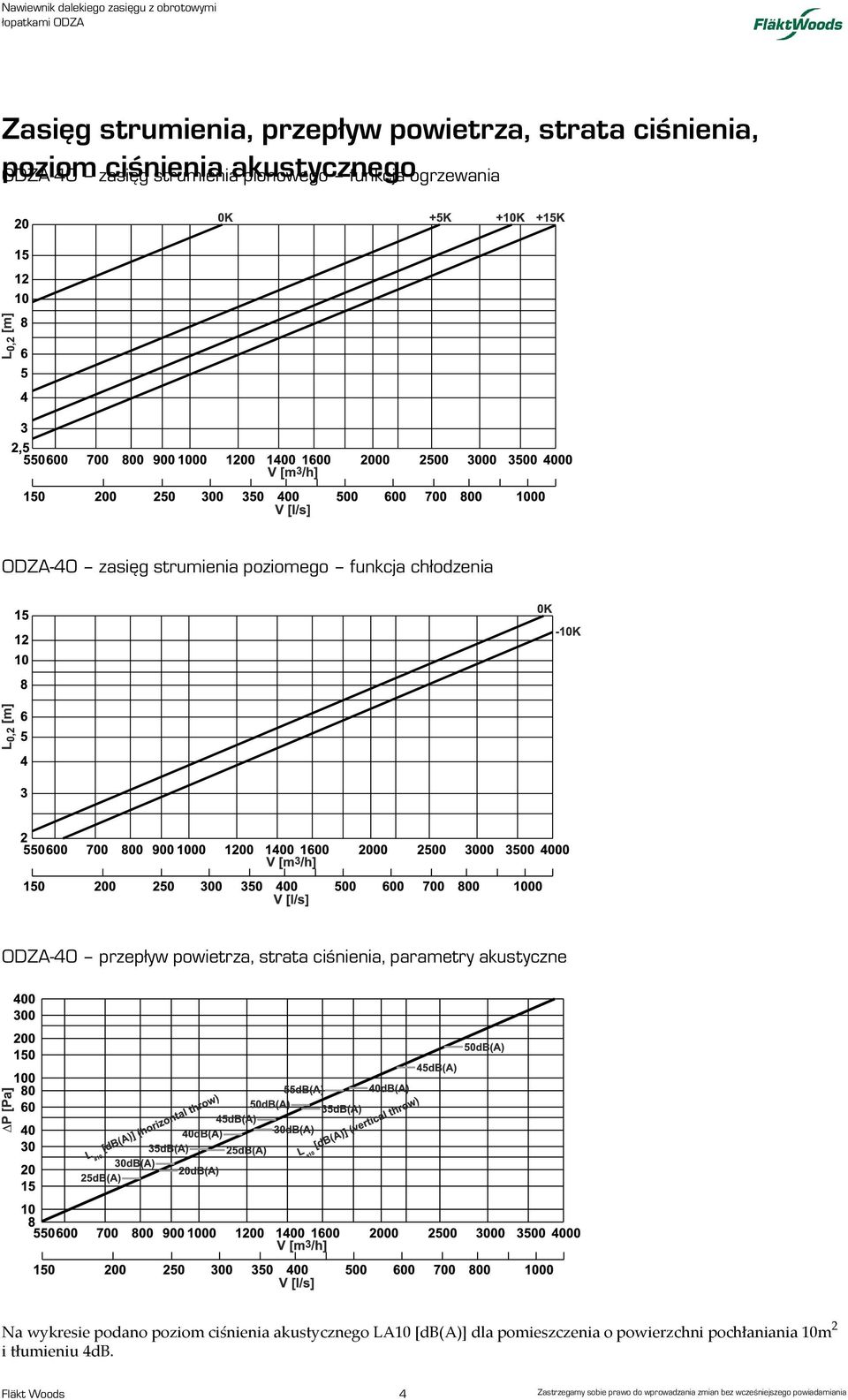

4 Zasięg strumienia, przepływ powietrza, strata ciśnienia, poziom ciśnienia akustycznego ODZA-40 zasięg strumienia pionowego funkcja ogrzewania ODZA-40 zasięg strumienia poziomego funkcja chłodzenia ODZA-40 przepływ powietrza, strata ciśnienia, parametry akustyczne Na wykresie podano poziom ciśnienia akustycznego LA10 [db(a)] dla pomieszczenia o powierzchni pochłaniania 10m 2 i tłumieniu 4dB. Fläkt Woods 4 Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania

5 Zasięg strumienia, przepływ powietrza, strata ciśnienia, poziom ciśnienia akustycznego ODZA-50 zasięg strumienia pionowego funkcja ogrzewania ODZA-50 zasięg strumienia poziomego funkcja chłodzenia ODZA-50 przepływ powietrza, strata ciśnienia, parametry akustyczne Na wykresie podano poziom ciśnienia akustycznego LA10 [db(a)] dla pomieszczenia o powierzchni pochłaniania 10m 2 i tłumieniu 4dB. Fläkt Woods 5 Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania

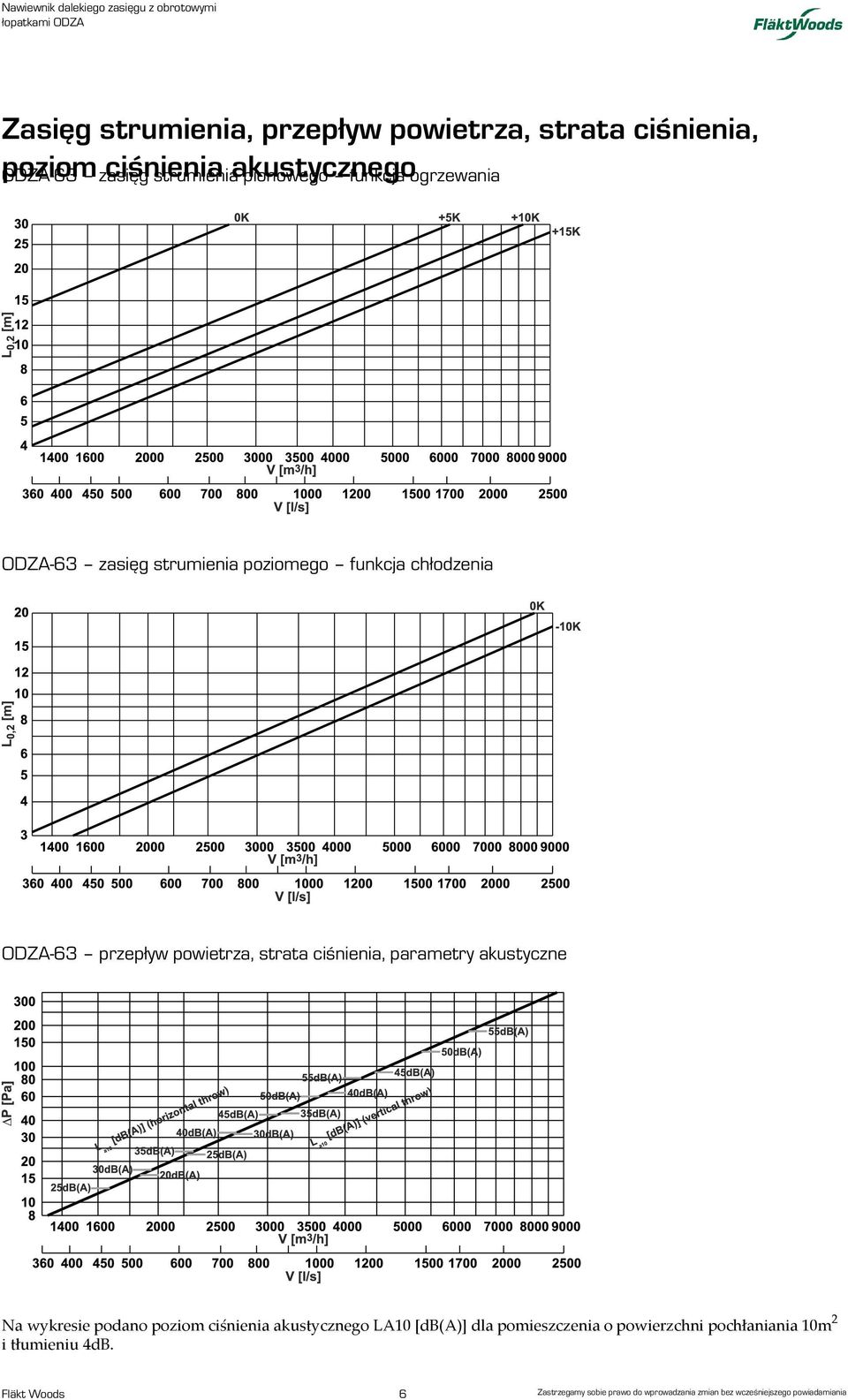

6 Zasięg strumienia, przepływ powietrza, strata ciśnienia, poziom ciśnienia akustycznego ODZA-63 zasięg strumienia pionowego funkcja ogrzewania ODZA-63 zasięg strumienia poziomego funkcja chłodzenia ODZA-63 przepływ powietrza, strata ciśnienia, parametry akustyczne Na wykresie podano poziom ciśnienia akustycznego LA10 [db(a)] dla pomieszczenia o powierzchni pochłaniania 10m 2 i tłumieniu 4dB. Fläkt Woods 6 Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania

7 Maksymalny jednostkowy strumień powietrza wentylacyjnego, rozstaw nawiewników Maksymalny jednostkowy strumień powietrza wentylacyjnego * Przy założeniu średniej aktywności ok. 2 met i clo 0,5-0,6 (pomieszczenia spełniające to założenie: hale sprzedaży, przemysł lekki, magazyny, atria, sale widowiskowo-sportowe). Rozstaw nawiewników Fläkt Woods 7 Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania

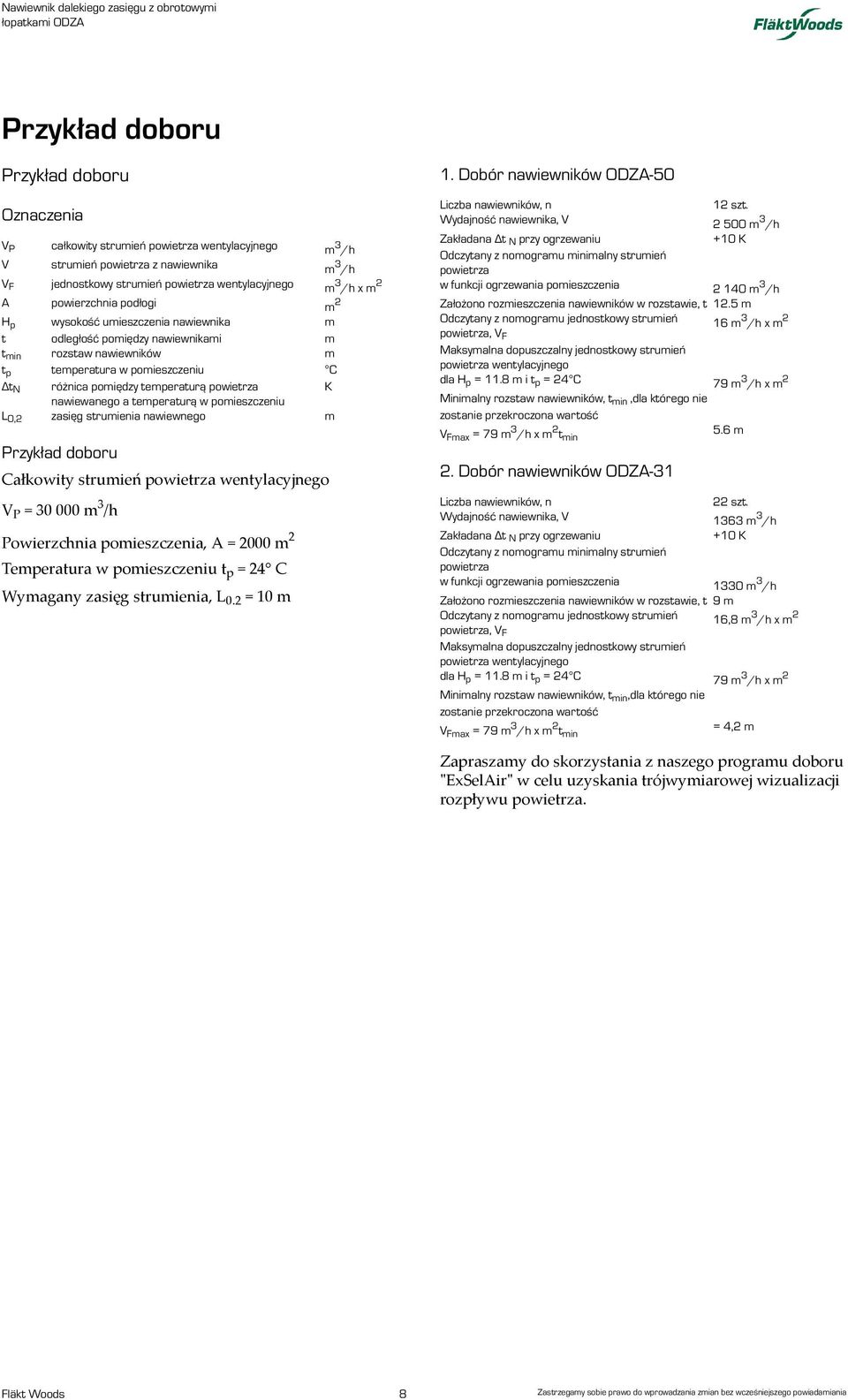

8 Przykład doboru Przykład doboru Oznaczenia V P całkowity strumień powietrza wentylacyjnego m 3 /h V strumień powietrza z nawiewnika m 3 /h V F jednostkowy strumień powietrza wentylacyjnego m 3 /h x m 2 A powierzchnia podłogi m 2 H p wysokość umieszczenia nawiewnika m t odległość pomiędzy nawiewnikami m t min rozstaw nawiewników m t p temperatura w pomieszczeniu C Δt N różnica pomiędzy temperaturą powietrza K nawiewanego a temperaturą w pomieszczeniu L 0,2 zasięg strumienia nawiewnego m Przykład doboru Całkowity strumień powietrza wentylacyjnego V P = m 3 /h Powierzchnia pomieszczenia, A = 2000 m 2 Temperatura w pomieszczeniu t p = 24 C Wymagany zasięg strumienia, L 0.2 = 10 m 1. Dobór nawiewników ODZA-50 Liczba nawiewników, n 12 szt. Wydajność nawiewnika, V m 3 /h Zakładana Δt N przy ogrzewaniu +10 K Odczytany z nomogramu minimalny strumień powietrza w funkcji ogrzewania pomieszczenia m 3 /h Założono rozmieszczenia nawiewników w rozstawie, t 12.5 m Odczytany z nomogramu jednostkowy strumień 16 m 3 /h x m 2 powietrza, V F Maksymalna dopuszczalny jednostkowy strumień powietrza wentylacyjnego dla H p = 11.8 m i t p = 24 C 79 m 3 /h x m 2 Minimalny rozstaw nawiewników, t min,dla którego nie zostanie przekroczona wartość V Fmax = 79 m 3 /h x m 2 t min 2. Dobór nawiewników ODZA m Liczba nawiewników, n 22 szt. Wydajność nawiewnika, V 1363 m 3 /h Zakładana Δt N przy ogrzewaniu +10 K Odczytany z nomogramu minimalny strumień powietrza w funkcji ogrzewania pomieszczenia 1330 m 3 /h Założono rozmieszczenia nawiewników w rozstawie, t 9 m Odczytany z nomogramu jednostkowy strumień 16,8 m 3 /h x m 2 powietrza, V F Maksymalna dopuszczalny jednostkowy strumień powietrza wentylacyjnego dla H p = 11.8 m i t p = 24 C 79 m 3 /h x m 2 Minimalny rozstaw nawiewników, t min,dla którego nie zostanie przekroczona wartość V Fmax = 79 m 3 /h x m 2 t min = 4,2 m Zapraszamy do skorzystania z naszego programu doboru "ExSelAir" w celu uzyskania trójwymiarowej wizualizacji rozpływu powietrza. Fläkt Woods 8 Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania

9 Dane akustyczne, funkcje pracy nawiewnika, regulacja Oznaczenia V Przepływ l/s,m 3 /h Δp t całkowita strata ciśnienia Pa L 02 zasięg m L A10 Na wykresie podano poziom ciśnienia akustycznego LA10 [db(a)] dla pomieszczenia o powierzchni db(a) pochłaniania 10m 2 i tłumieniu 4dB. L W Poziom mocy akustycznej db K ok Korekcja pasma oktaw db Regulacja Zmiana kierunku wypływu strumienia odbywa się poprzez obracanie ruchomych łopatek nawiewnika. Poziom mocy akustycznej Wielkość Korekcja poziomu dźwięku K ok w db dla podziału na oktawy, oznacza częstotliwość (Hz) Poziom mocy akustycznej z uwzględnieniem podziału na oktawy jest otrzymywany na podstawie wartości ciśnienia akustycznego L p10a, db(a), i po dodaniu współczynnika korekcyjnego K ok przedstawionego w tabeli według następującego wzoru: Wypływ poziomy L W = L A10 + K ok Poprawki K ok są uśrednionymi wartościami dla danej serii produktu. Funkcje pracy nawiewnika Wypływ poziomy, funkcja chłodzenia ΔtN=-12K Wypływ pionowy Wypływ pionowy, funkcja ogrzewania ΔtN=+15K Wypływ pośredni Wypływ pionowy - pośredni W zależności od wersji, zmiana kierunku wypływu może realizowana: ręcznie, za pomocą pokrętła w nawiewniku, elektrycznie, za pomocą siłownika elektrycznego, samoczynnie, w funkcji temperatury powietrza nawiewanego, za pomocą siłownika woskowego Fläkt Woods 9 Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania

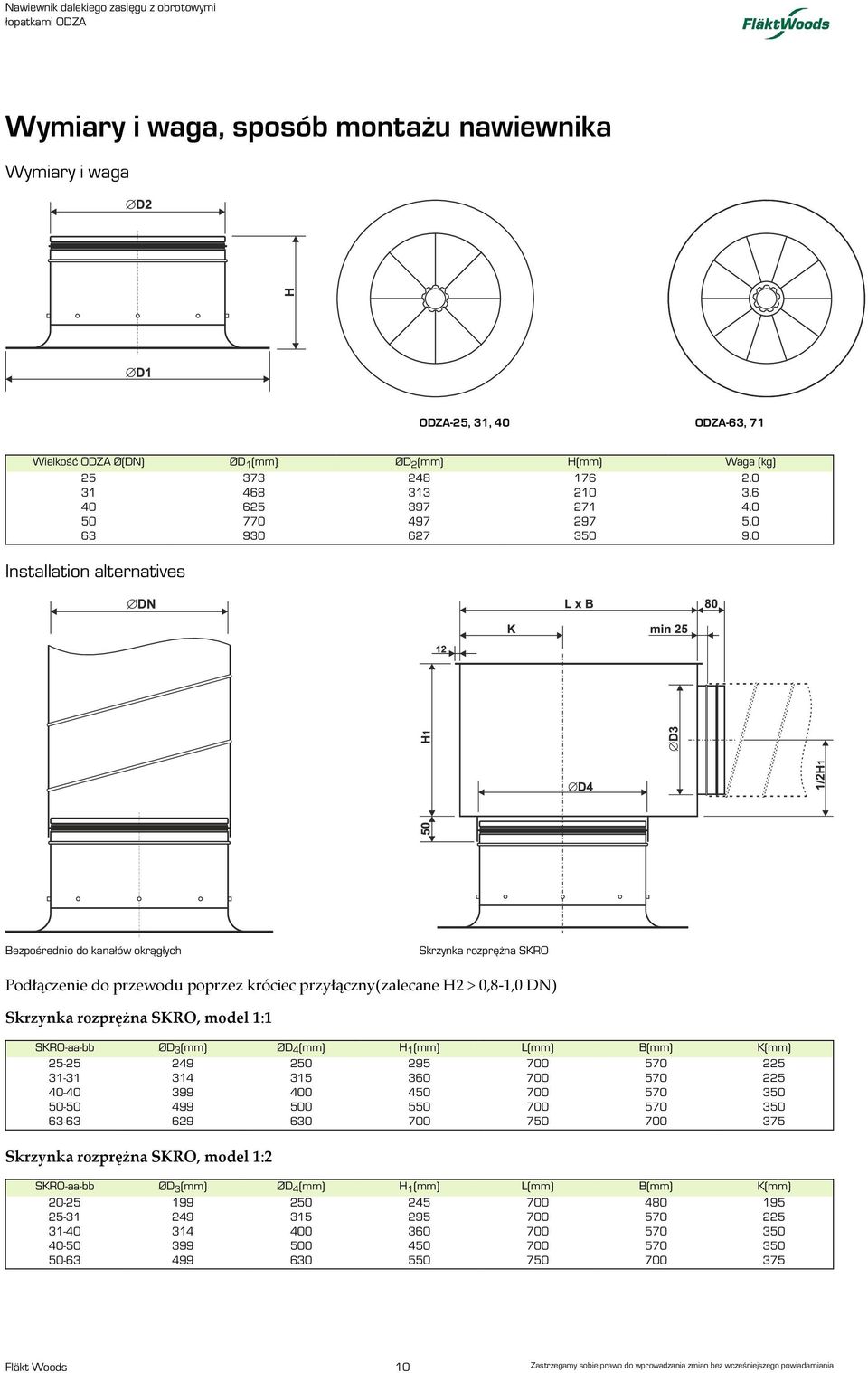

10 Wymiary i waga, sposób montażu nawiewnika Wymiary i waga ODZA-25, 31, 40 ODZA-63, 71 Wielkość ODZA Ø(DN) ØD 1 (mm) ØD 2 (mm) H(mm) Waga (kg) Installation alternatives Bezpośrednio do kanałów okrągłych Skrzynka rozprężna SKRO Podłączenie do przewodu poprzez króciec przyłączny(zalecane H2 > 0,8-1,0 DN) Skrzynka rozprężna SKRO, model 1:1 SKRO-aa-bb ØD 3 (mm) ØD 4 (mm) H 1 (mm) L(mm) B(mm) K(mm) Skrzynka rozprężna SKRO, model 1:2 SKRO-aa-bb ØD 3 (mm) ØD 4 (mm) H 1 (mm) L(mm) B(mm) K(mm) Fläkt Woods 10 Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania

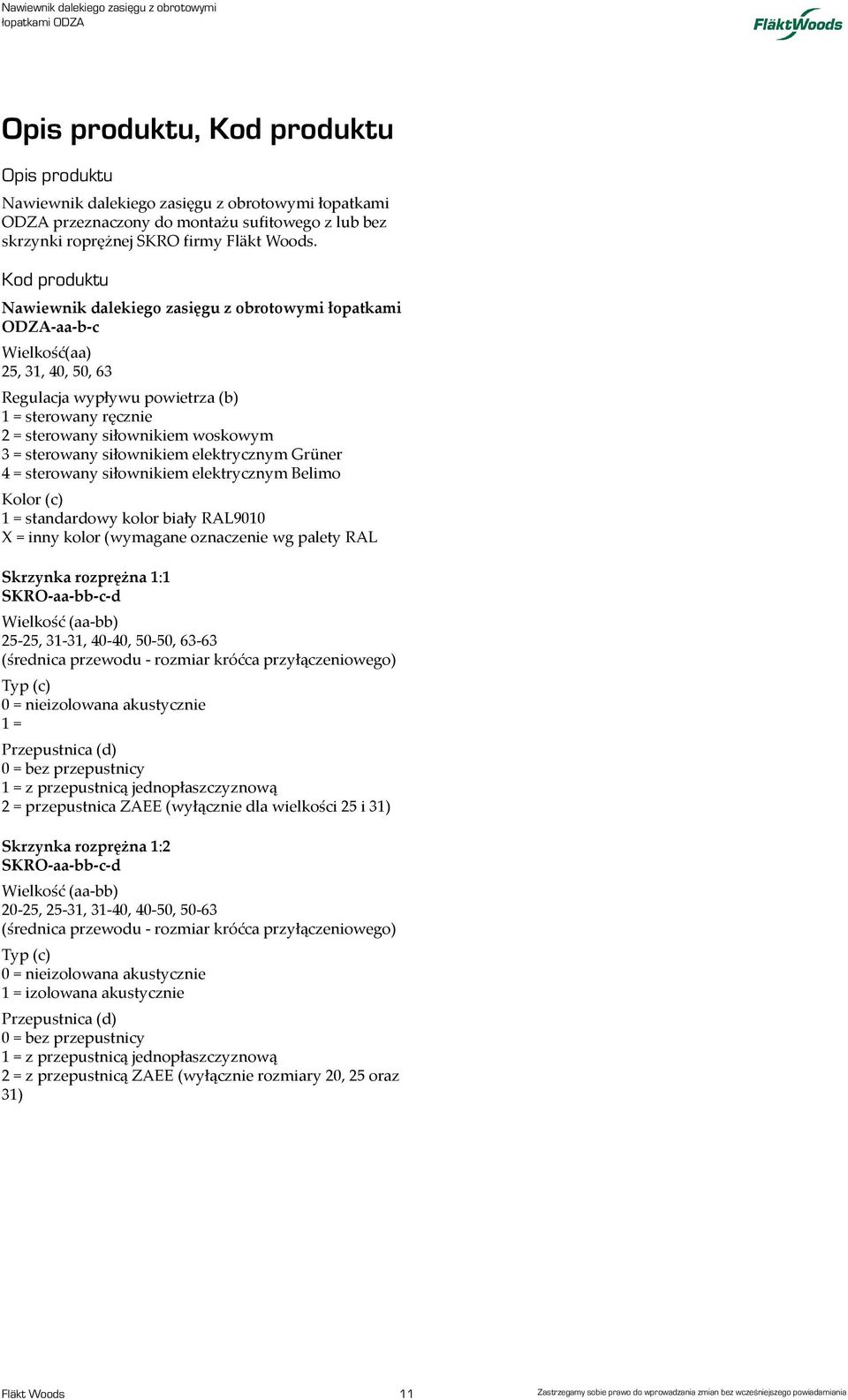

11 Opis produktu, Kod produktu Opis produktu Nawiewnik dalekiego zasięgu z obrotowymi łopatkami ODZA przeznaczony do montażu sufitowego z lub bez skrzynki roprężnej SKRO firmy Fläkt Woods. Kod produktu Nawiewnik dalekiego zasięgu z obrotowymi łopatkami ODZA-aa-b-c Wielkość(aa) 25, 31, 40, 50, 63 Regulacja wypływu powietrza (b) 1 = sterowany ręcznie 2 = sterowany siłownikiem woskowym 3 = sterowany siłownikiem elektrycznym Grüner 4 = sterowany siłownikiem elektrycznym Belimo Kolor (c) 1 = standardowy kolor biały RAL9010 X = inny kolor (wymagane oznaczenie wg palety RAL Skrzynka rozprężna 1:1 SKRO-aa-bb-c-d Wielkość (aa-bb) 25-25, 31-31, 40-40, 50-50, (średnica przewodu - rozmiar króćca przyłączeniowego) Typ (c) 0 = nieizolowana akustycznie 1 = Przepustnica (d) 0 = bez przepustnicy 1 = z przepustnicą jednopłaszczyznową 2 = przepustnica ZAEE (wyłącznie dla wielkości 25 i 31) Skrzynka rozprężna 1:2 SKRO-aa-bb-c-d Wielkość (aa-bb) 20-25, 25-31, 31-40, 40-50, (średnica przewodu - rozmiar króćca przyłączeniowego) Typ (c) 0 = nieizolowana akustycznie 1 = izolowana akustycznie Przepustnica (d) 0 = bez przepustnicy 1 = z przepustnicą jednopłaszczyznową 2 = z przepustnicą ZAEE (wyłącznie rozmiary 20, 25 oraz 31) Fläkt Woods 11 Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania
