1 AERIS CA 350 VV EASE Centrala wentylacyjna najnowszej generacji wyposażona w wymiennik przeciwprądowy o wysokiej sprawności oraz unikatowe wentylatory prądu stałego wyposażone w wirniki o konstrukcji zapewniające minimalizację zużycia energii a co za tym idzie kosztów eksploatacyjnych urządzenia. Wymiennik przeciwprądowy centrali wentylacyjnej CA 350 zapewnia odzysk ciepła na poziomie 95%. Wersja EASE wyposażona jest w doskonały, prosty w obsłudze system sterowania, oparty na niewielkim sterowniku elektronicznym montowanym w puszce ściennej. Zalety wymiennik przeciwprądowy o sprawności 95% impulsowa nagrzewnica wstępna o mocy 2 kw inteligentny system programowania i regulacji oszczędne wentylatory na prąd stały - do 50% mniejsze koszty energii wentylatory regulowane niezależnie i płynnie automatyczny bypass 100% w standardzie wydajność 380m3/h przy 150 Pa unikatowy system antyzamrożeniowy doskonały system sterowania EASE możliwość sterowania gruntowym wymiennikiem ciepła, możliwość stosowania sterownika bezprzewodowego RBZ estetyczna obudowa izolowane króćce montażowe o regulowanym ustawieniu doskonała izolacja wewnętrzna Informacje ogólne Rekuperatory typu AERIS CA 350 zostały skonstruowane jako główny element w systemach zrównoważonej wentylacji nawiewno-wywiewnej. W systemach tych powietrze zanieczyszczone jest usuwane m. in. z kuchni, toalet i pryszniców, a czyste powietrze z zewnątrz jest doprowadzane do pomieszczeń mieszkalnych i sypialnych. Wydajność rekuperatora CA 350 pozwala na stosowane go zarówno w budownictwie mieszkaniowym jak również w niewielkich biurach i w przemyśle. Wersja EASE pozwala na współpracę rekuperatora z urządzeniami dodatkowymi takimi jak gruntowy wymiennik ciepła.

Wersja EASE wyposażona jest w doskonały, prosty w obsłudze system sterowania, oparty na niewielkim sterowniku elektronicznym montowanym w puszce ściennej.

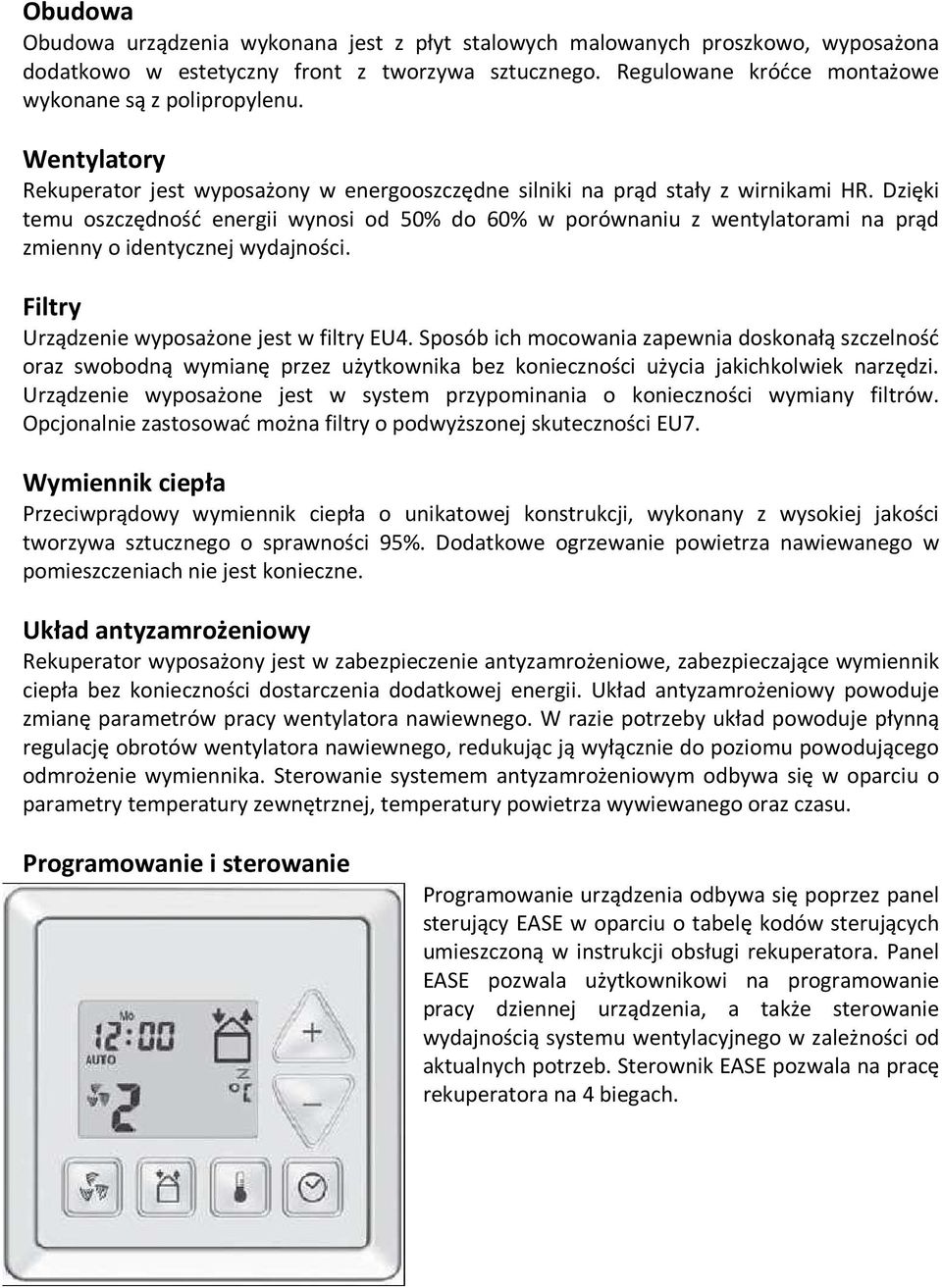

2 Obudowa Obudowa urządzenia wykonana jest z płyt stalowych malowanych proszkowo, wyposażona dodatkowo w estetyczny front z tworzywa sztucznego. Regulowane króćce montażowe wykonane są z polipropylenu. Wentylatory Rekuperator jest wyposażony w energooszczędne silniki na prąd stały z wirnikami HR. Dzięki temu oszczędność energii wynosi od 50% do 60% w porównaniu z wentylatorami na prąd zmienny o identycznej wydajności. Filtry Urządzenie wyposażone jest w filtry EU4. Sposób ich mocowania zapewnia doskonałą szczelność oraz swobodną wymianę przez użytkownika bez konieczności użycia jakichkolwiek narzędzi. Urządzenie wyposażone jest w system przypominania o konieczności wymiany filtrów. Opcjonalnie zastosować można filtry o podwyższonej skuteczności EU7. Wymiennik ciepła Przeciwprądowy wymiennik ciepła o unikatowej konstrukcji, wykonany z wysokiej jakości tworzywa sztucznego o sprawności 95%. Dodatkowe ogrzewanie powietrza nawiewanego w pomieszczeniach nie jest konieczne. Układ antyzamrożeniowy Rekuperator wyposażony jest w zabezpieczenie antyzamrożeniowe, zabezpieczające wymiennik ciepła bez konieczności dostarczenia dodatkowej energii. Układ antyzamrożeniowy powoduje zmianę parametrów pracy wentylatora nawiewnego. W razie potrzeby układ powoduje płynną regulację obrotów wentylatora nawiewnego, redukując ją wyłącznie do poziomu powodującego odmrożenie wymiennika. Sterowanie systemem antyzamrożeniowym odbywa się w oparciu o parametry temperatury zewnętrznej, temperatury powietrza wywiewanego oraz czasu. Programowanie i sterowanie Programowanie urządzenia odbywa się poprzez panel sterujący EASE w oparciu o tabelę kodów sterujących umieszczoną w instrukcji obsługi rekuperatora. Panel EASE pozwala użytkownikowi na programowanie pracy dziennej urządzenia, a także sterowanie wydajnością systemu wentylacyjnego w zależności od aktualnych potrzeb. Sterownik EASE pozwala na pracę rekuperatora na 4 biegach.

Dzięki temu oszczędność energii wynosi od 50% do 60% w porównaniu z wentylatorami na prąd zmienny o identycznej wydajności. Filtry Urządzenie wyposażone jest w filtry EU4.

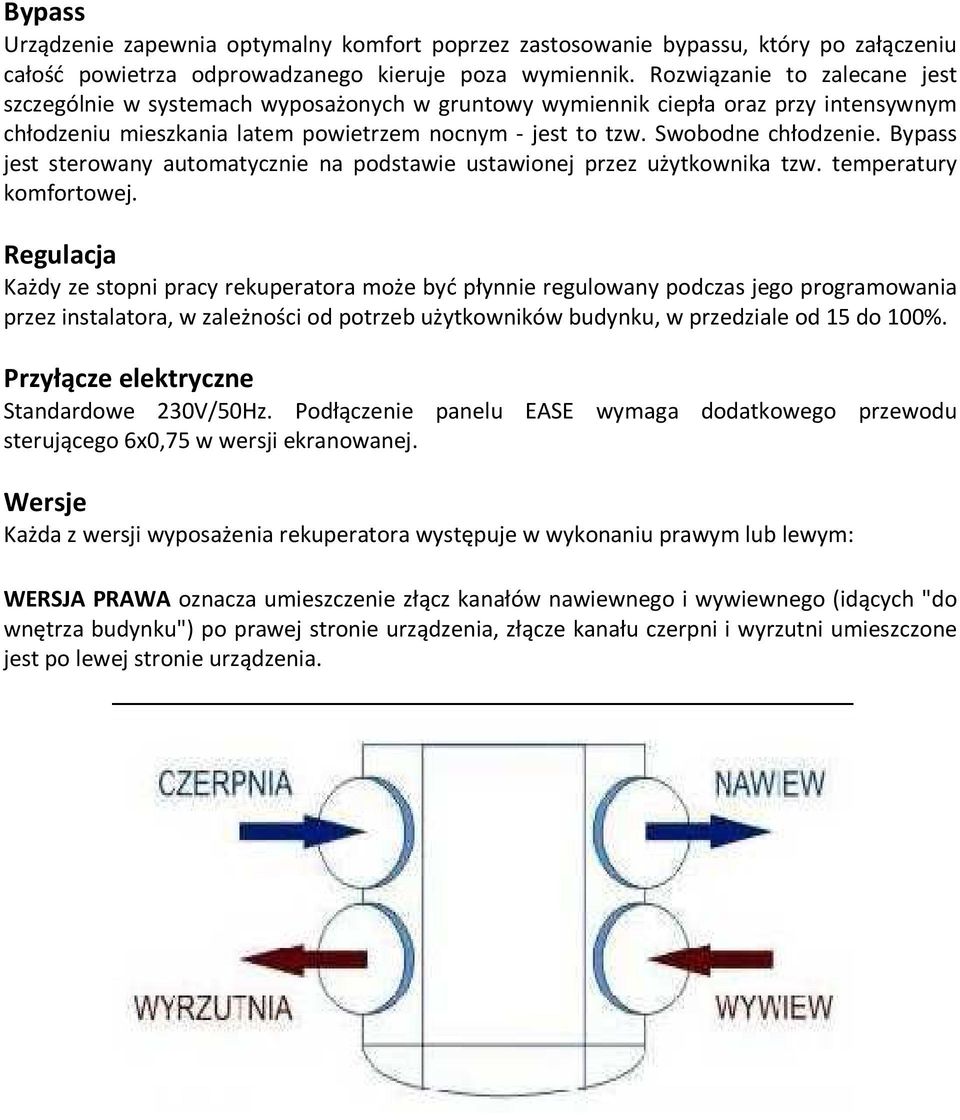

3 Bypass Urządzenie zapewnia optymalny komfort poprzez zastosowanie bypassu, który po załączeniu całość powietrza odprowadzanego kieruje poza wymiennik. Rozwiązanie to zalecane jest szczególnie w systemach wyposażonych w gruntowy wymiennik ciepła oraz przy intensywnym chłodzeniu mieszkania latem powietrzem nocnym - jest to tzw. Swobodne chłodzenie. Bypass jest sterowany automatycznie na podstawie ustawionej przez użytkownika tzw. temperatury komfortowej. Regulacja Każdy ze stopni pracy rekuperatora może być płynnie regulowany podczas jego programowania przez instalatora, w zależności od potrzeb użytkowników budynku, w przedziale od 15 do 100%. Przyłącze elektryczne Standardowe 230V/50Hz. Podłączenie panelu EASE wymaga dodatkowego przewodu sterującego 6x0,75 w wersji ekranowanej. Wersje Każda z wersji wyposażenia rekuperatora występuje w wykonaniu prawym lub lewym: WERSJA PRAWA oznacza umieszczenie złącz kanałów nawiewnego i wywiewnego (idących "do wnętrza budynku") po prawej stronie urządzenia, złącze kanału czerpni i wyrzutni umieszczone jest po lewej stronie urządzenia.

Bypass jest sterowany automatycznie na podstawie ustawionej przez użytkownika tzw. temperatury komfortowej.

4 WERSJA LEWA oznacza umieszczenie kanałów nawiewu i wywiewu po lewej stronie urządzenia, a kanałów czerpni i wyrzutni po prawej. Dane techniczne: Odzysk ciepła: ok. 95% Typ wymiennika: przeciwprądowy Wydajność: 380m3/h dla 150 Pa Zużycie prądu: od 17 do 234W Zasilanie: 230V/50 Hz Głośność: db(a) Waga: 35 kg Obudowa: metalowa, malowana proszkowo Panel frontowy: kompozytowy Dopuszczalny zakres temperatur zewnętrznych: od -40 do +50 C Dopuszczalny zakres temperatur pomieszczenia technicznego: C Sterowanie: panel EASE System antyzamrożeniowy: płynna redukcja obrotów wentylatora nawiewnego Bypass dla pracy letniej: w standardzie bypass automatyczny

metalowa, malowana proszkowo Panel frontowy: kompozytowy Dopuszczalny zakres temperatur zewnętrznych: od -40 do +50 C Dopuszczalny zakres temperatur pomieszczenia

5 Wymiary: Parametry:
