1 Załącznik nr 1 do SIWZ Specyfikacja techniczna Dostawa i montaż instalacji stanowiącej kaskadowe urządzenie chłodnicze z komorą chłodniczą. Dolny stopień urządzenie sprężarkowe z czynnikiem roboczym CO 2 ; górny stopień urządzenie adsorpcyjne: Przedmiot niniejszego zamówienia stanowią elementy instalacji: a) Urządzenie chłodnicze na czynnik roboczy CO 2 wraz komorą chłodniczą nr 1, rys.1 oraz z falownikiem sterującym silnikiem sprężarki chłodniczej, b) Zestaw kolektorów słonecznych wraz z podgrzewaczem glikolu nr 2, rys.1, c) Montaż instalacji urządzenia kaskadowego elementy nr 1, 2, 3, 4 wraz z urządzeniami sterującymi i zabezpieczającymi (załącznik 1) oraz izolacją przewodów łączących elementy zewnętrzne instalacji (nr 1 i 3) z urządzeniem nr 4 (rys.1). Z przedmiotu zamówienie wyłącza się urządzenia: a) Urządzenie adsorpcyjne - nr 4 rys.1 b) Wieża chłodnicza wyparna nr 3 rys.1 Urządzenia te stanowią odrębne przedmioty zamówienia publicznego Inne warunki zamówienia i. Minimum 24 miesięcy gwarancji ii. Dostawa urządzenia do zamawiającego, montaż, podłączenie do urządzenia adsorpcyjnego, sprawdzenie szczelności, napełnienie czynnikami roboczymi, uruchomienie instalacji iii. Montaż komory chłodniczej iv. Przygotowanie podłączeń urządzeń pomiarowych rys.2 v. Przekazanie pełnej dokumentacji technicznej urządzenia vi. Wykonawca jest zobowiązany do konsultowania realizacji poszczególnych elementów zamówienia z osoba upoważnioną.

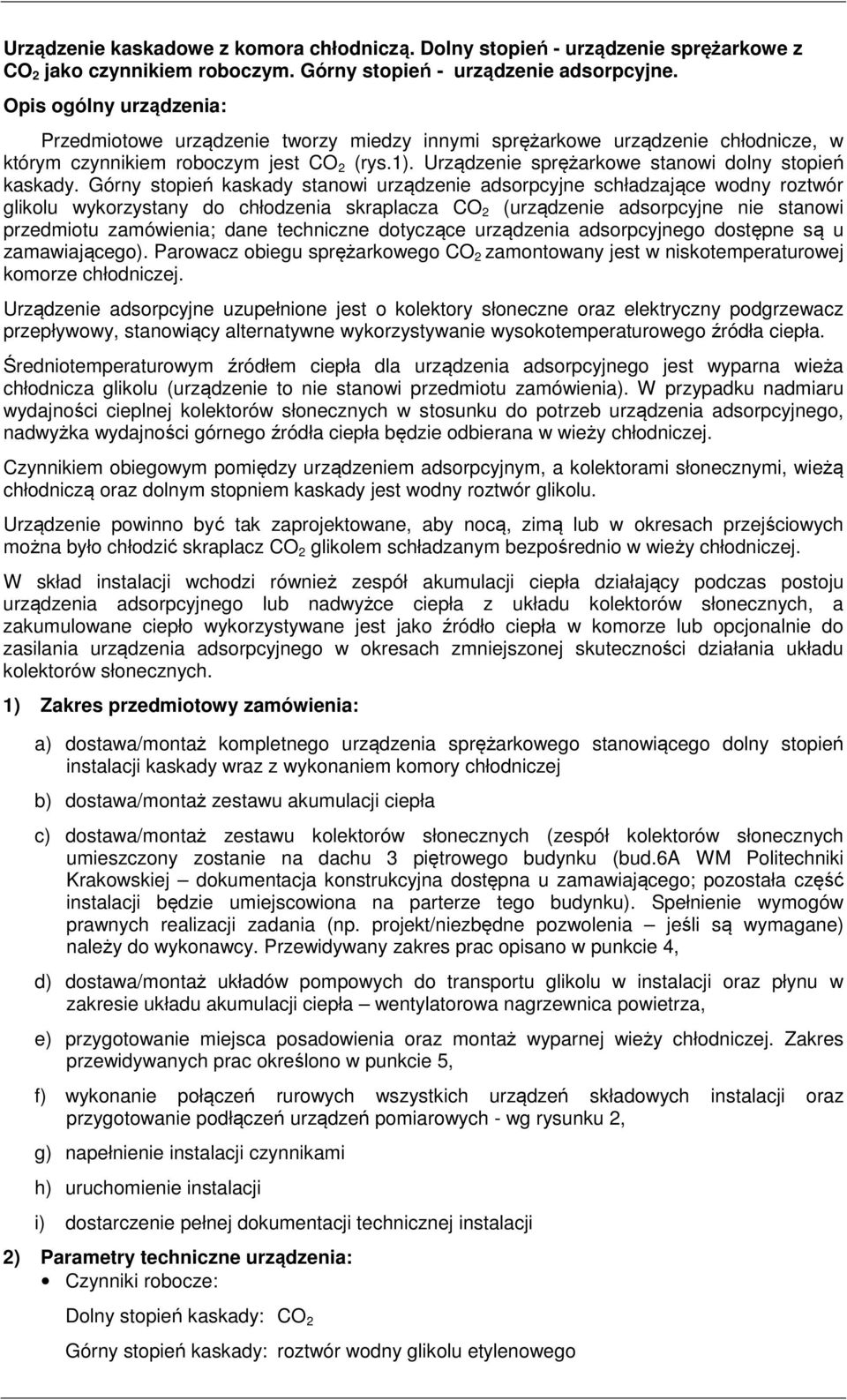

2 Urządzenie kaskadowe z komora chłodniczą. Dolny stopień - urządzenie sprężarkowe z CO 2 jako czynnikiem roboczym. Górny stopień - urządzenie adsorpcyjne. Opis ogólny urządzenia: Przedmiotowe urządzenie tworzy miedzy innymi sprężarkowe urządzenie chłodnicze, w którym czynnikiem roboczym jest CO 2 (rys.1). Urządzenie sprężarkowe stanowi dolny stopień kaskady. Górny stopień kaskady stanowi urządzenie adsorpcyjne schładzające wodny roztwór glikolu wykorzystany do chłodzenia skraplacza CO 2 (urządzenie adsorpcyjne nie stanowi przedmiotu zamówienia; dane techniczne dotyczące urządzenia adsorpcyjnego dostępne są u zamawiającego). Parowacz obiegu sprężarkowego CO 2 zamontowany jest w niskotemperaturowej komorze chłodniczej. Urządzenie adsorpcyjne uzupełnione jest o kolektory słoneczne oraz elektryczny podgrzewacz przepływowy, stanowiący alternatywne wykorzystywanie wysokotemperaturowego źródła ciepła. Średniotemperaturowym źródłem ciepła dla urządzenia adsorpcyjnego jest wyparna wieża chłodnicza glikolu (urządzenie to nie stanowi przedmiotu zamówienia). W przypadku nadmiaru wydajności cieplnej kolektorów słonecznych w stosunku do potrzeb urządzenia adsorpcyjnego, nadwyżka wydajności górnego źródła ciepła będzie odbierana w wieży chłodniczej. Czynnikiem obiegowym pomiędzy urządzeniem adsorpcyjnym, a kolektorami słonecznymi, wieżą chłodniczą oraz dolnym stopniem kaskady jest wodny roztwór glikolu. Urządzenie powinno być tak zaprojektowane, aby nocą, zimą lub w okresach przejściowych można było chłodzić skraplacz CO 2 glikolem schładzanym bezpośrednio w wieży chłodniczej. W skład instalacji wchodzi również zespół akumulacji ciepła działający podczas postoju urządzenia adsorpcyjnego lub nadwyżce ciepła z układu kolektorów słonecznych, a zakumulowane ciepło wykorzystywane jest jako źródło ciepła w komorze lub opcjonalnie do zasilania urządzenia adsorpcyjnego w okresach zmniejszonej skuteczności działania układu kolektorów słonecznych. 1) Zakres przedmiotowy zamówienia: a) dostawa/montaż kompletnego urządzenia sprężarkowego stanowiącego dolny stopień instalacji kaskady wraz z wykonaniem komory chłodniczej b) dostawa/montaż zestawu akumulacji ciepła c) dostawa/montaż zestawu kolektorów słonecznych (zespół kolektorów słonecznych umieszczony zostanie na dachu 3 piętrowego budynku (bud.6a WM Politechniki Krakowskiej dokumentacja konstrukcyjna dostępna u zamawiającego; pozostała część instalacji będzie umiejscowiona na parterze tego budynku). Spełnienie wymogów prawnych realizacji zadania (np. projekt/niezbędne pozwolenia jeśli są wymagane) należy do wykonawcy. Przewidywany zakres prac opisano w punkcie 4, d) dostawa/montaż układów pompowych do transportu glikolu w instalacji oraz płynu w zakresie układu akumulacji ciepła wentylatorowa nagrzewnica powietrza, e) przygotowanie miejsca posadowienia oraz montaż wyparnej wieży chłodniczej. Zakres przewidywanych prac określono w punkcie 5, f) wykonanie połączeń rurowych wszystkich urządzeń składowych instalacji oraz przygotowanie podłączeń urządzeń pomiarowych - wg rysunku 2, g) napełnienie instalacji czynnikami h) uruchomienie instalacji i) dostarczenie pełnej dokumentacji technicznej instalacji 2) Parametry techniczne urządzenia: Czynniki robocze: Dolny stopień kaskady: CO 2 Górny stopień kaskady: roztwór wodny glikolu etylenowego

3 Wydajność chłodnicza urządzenia na dolnym stopniu kaskady Q od =5,7 [kw] dla warunków: - temp. parowania na dolnym stopniu T oco2 =-30 [ o C] (p oco2 =14,3 bar) - temp. skraplania na dolnym stopniu T KCO2 =+23 [ o C] (p KCO2 =61,5 bar) - temp. czynnika chłodzącego skraplacz CO 2 (wodny roztwór glikolu etylenowego) T gl- min =+15[ o C], T gl- min =+18[ o C], Parametry pracy urządzenia adsorpcyjnego (urządzenie nie jest przedmiotem tego zamówienia) - nominalna wydajność chłodnicza Q og =8 kw - strumień ciepła oddawany do otoczenia przez urządzenie adsorpcyjne Q a =21,5 kw - strumień ciepła dostarczany w desorberze Q d =13,5 kw - nominalne parametry pracy: temperatura chłodzonego glikolu T glmin /T glmax =15/18 o C temperatura medium chłodzącego absorber (wodny roztwór glikolu etylenowego) T amax /T amin =32/27 o C temperatura medium ogrzewającego desorber (wodny roztwór glikolu etylenowego) T dmin /T dmax =65/72 o C Wysokotemperaturowe źródło ciepła: - próżniowe kolektory słoneczne o powierzchni całkowitej 31 m 2 - elektryczny przepływowy podgrzewacz glikolu o wydajności cieplnej 13,5 kw, przy strumieniu przepływu glikolu V gd =1,6 m 3 /h i zmianie temperatur glikolu T dmin /T dmax =65/72 o C 3) Konstrukcja urządzenia a) wymienniki ciepła - parowacz CO 2 lamelowany oziębiacz powietrza, o wydajności w nominalnych warunkach pracy (pkt.1) - skraplacz CO 2 płytowy lutowany wymiennik ciepła, o wydajności wyższej o 50% od określonej wydajności dla nominalnych warunków pracy (pkt.1) - wentylatorowa nagrzewnica powietrzna o min. wydajności 6kW (zainstalowany wewnątrz komory chłodniczej) - wysoko temperaturowe źródło ciepła dla urządzenia adsorpcyjnego: próżniowe kolektory słoneczne spełniające wymagania: - powierzchnia brutto kolektora: ok. 1,8m 2, - powierzchnia czynna przy powierzchni brutto: nie mniejsza niż 1m 2, - sprawność optyczna: 78%, - współczynnik strat A1: maks W/(m 2 K), - waga samego kolektora : 26 31kg, - pojemność cieczowa: 1,6 2,0 litrów, - warstwa pokrycia absorbera o absorpcji min.95% - znak jakość SOLAR KEYMARK - gwarancja: min. 5lat - przepływowy podgrzewacz elektryczny glikolu (konstrukcja własna) wraz z urządzeniem sterującym i regulującym moc grzewczą podgrzewacza

4 - zespół akumulacji ciepła izolowany zbiornik stalowy z wężownicą o pojemności ok litrów wraz ze sterowaną grzałką o mocy ok. 6kW oraz układem pompowym wraz ze sterownikiem b) sprężarki : - półhermetyczna sprężarka CO 2 (wydajność chłodnicza ~5,7kW, zapotrzebowanie mocy elektrycznej ~2,3kW dla warunków nominalnych określonych w punkcie 1), - falownik sterujący silnikiem sprężarki: moc 4kW, wejście sterujące analogowe 0/4-20mA, c) elementy rozprężne (połączone równolegle z możliwością wyboru działania jednego z nich) - zasilanie parowaczy CO 2 poprzez elektryczny zawór rozprężny (EZR), - zasilanie parowaczy CO 2 poprzez iglicowy zawór regulacyjny rozprężny (ZR) (opcjonalnie) d) odszranianie Urządzenie powinno być wyposażone w układ odszraniania parowacza CO 2 e) sterowanie Urządzenie powinno być wyposażone w sterownik umożliwiający: - uruchomienie urządzenia - utrzymanie temperatury w komorze - nadzorowanie procesu odszraniania - część zaworów trójdrogowych wyposażona w napęd ze sterowaniem elektrycznym (rys.2) f) zabezpieczenia Urządzenie powinno zawierać zabezpieczenia w postaci - presostatów niskiego ciśnienia CO 2 - presostatów wysokiego ciśnienia CO 2 - presostatycznego zaworu na glikolu (kontrolującego ciśnienie skraplania) - innych zabezpieczeń zapewniających optymalne warunki pracy instalacji - zaworów zwrotnych i odcinających g) komora chłodnicza Parowacz CO 2 powinien być umieszczony w komorze chłodniczej o pojemności co najmniej 3m 3 przystosowanej do pracy w temperaturach poniżej -30 o C, h) przyłącza urządzeń pomiarowych Zamawiane urządzenie powinno być wyposażone w przygotowane tulejki i przyłącza umożliwiające podłączenie czujników temperatury, przepływomierzy oraz przetworników ciśnienia określonych na rys.2. 4) Konstrukcja wsporcza układu kolektorów słonecznych oraz montaż kolektorów słonecznych Konstrukcja wsporcza - stalowa ocynkowana; montaż - dach 3 piętrowego budynku 6A. Zakres prac: - wykonanie projektu budowlanego - wykonanie konstrukcji stalowej zgodnie z projektem i wytycznymi technologicznymi (rys. 3) - montaż konstrukcji na dachu ( transport, dźwig itp.) - transport paneli słonecznych na dach (jest możliwość wykorzystania windy towarowej) - montaż paneli słonecznych na wcześniej przygotowanej konstrukcji wsporczej Odległość między układem kolektorów słonecznych a urządzeniem adsorpcyjnym wynosi do 20m

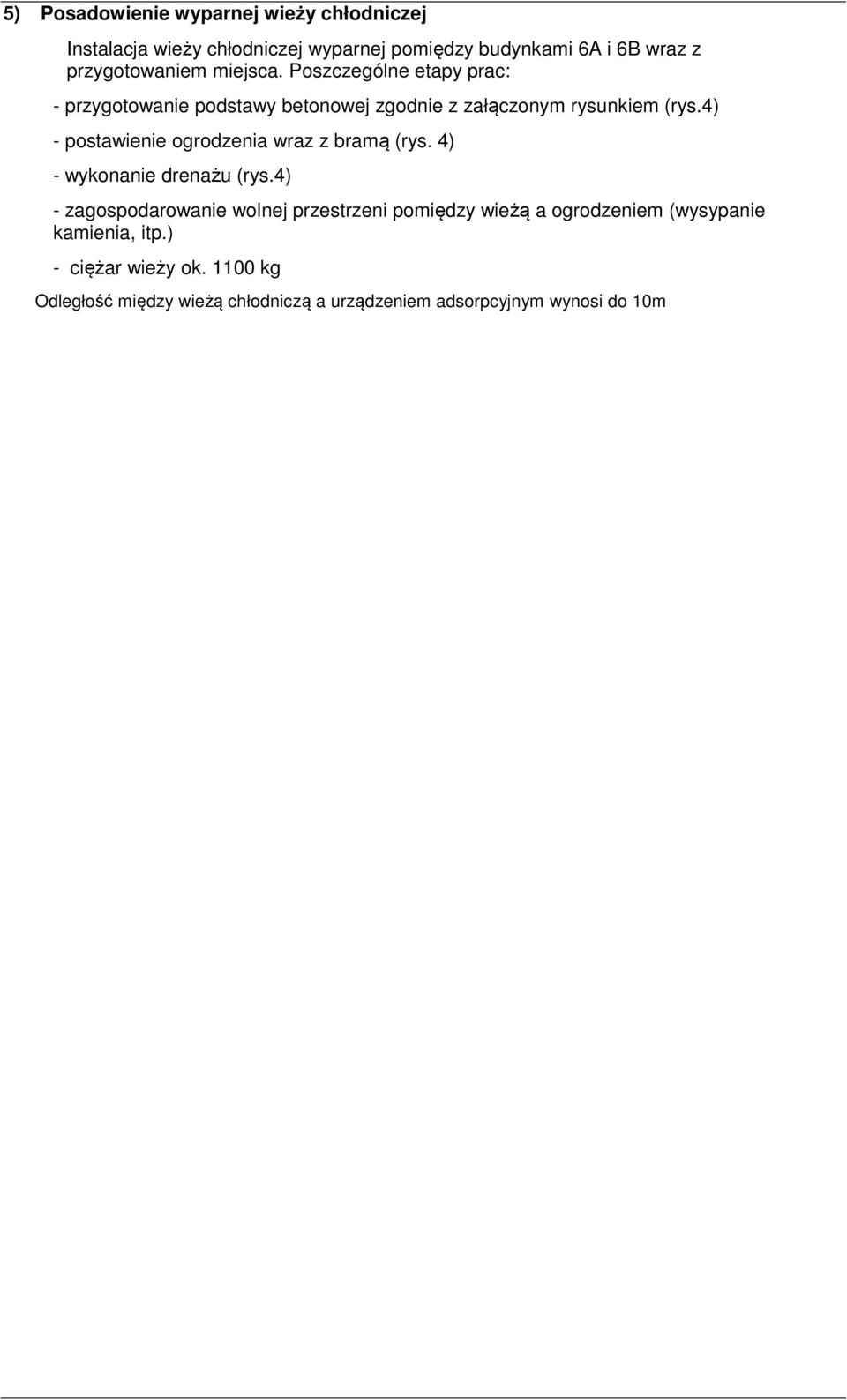

5 5) Posadowienie wyparnej wieży chłodniczej Instalacja wieży chłodniczej wyparnej pomiędzy budynkami 6A i 6B wraz z przygotowaniem miejsca. Poszczególne etapy prac: - przygotowanie podstawy betonowej zgodnie z załączonym rysunkiem (rys.4) - postawienie ogrodzenia wraz z bramą (rys. 4) - wykonanie drenażu (rys.4) - zagospodarowanie wolnej przestrzeni pomiędzy wieżą a ogrodzeniem (wysypanie kamienia, itp.) - ciężar wieży ok kg Odległość między wieżą chłodniczą a urządzeniem adsorpcyjnym wynosi do 10m

6 Rysunek 1. Schemat urządzenia kaskadowego CO 2 /urz.adsorpcyjne

7 Obieg właściwy glikolu normalnej pracy układu Obieg bezpieczeństwa temperaturowego glikolu podczas postoju kaskady i braku akumulacji ciepła Obieg bezpieczeństwa zapewnienie chłodzenia skraplacza wyłączenie/ przełączenie układu adsorpcyjnego Obieg akumulacji ciepła z kolektorów podczas wyłączonego układu kaskady Obieg zasilania układu grzewczego powietrza w komorze Obieg zasilania urządzenia adsorpcyjnego ciepłem zakumulowanym Kolektory Słoneczne układ szeregowo/ równoległy t 1 t 1 t 1 tz 1 P 1 [W] m 1,t 1 Pompa t 3 glikolu 2 m 2,t 3 P 3 [W] t 2 t 2 Podgrzewacz glikolu Urządzenie adsorpcyjne t 2 tz 2 Pompa glikolu 1 t 2 t 4 t 4 P 2 [W] t 6 Pompa wody chłodzącej P 7 [W] Wyparna wieża chłodnicza m 3,t 5 Pompa glikolu 3 P 4 [W] P 6 [W] 6kW termostat t 6 m 4, t 8 t7, p 7 Trójdrogowy zawór z napędem i sterowaniem elektrycznym zbiornik akumulacyjny z wężownicą o pojemności 2000 l EZR; ZR Skraplacz CO2 Sprężarka CO2 P 5 [W] t 9 t 10, p 10 termostat Parowacz CO2 Wodna nagrzewnica powietrza Komora chłodnicza Rysunek 2. Schemat rozmieszczenia aparatury pomiarowej oraz połączeń rurowych poszczególnych urządzeń instalacji

8 Rysunek 3. Poglądowy rysunek konstrukcji wsporczej instalacji kolektorów słonecznych 3 rzędy szeregowo połączonych baterii 6/5 kolektorów słonecznych

9 Rysunek 4. Schemat sposobu realizacji przygotowania posadowienia wieży chłodniczej między budynkami 6A i 6B Wydziału Mechanicznego Politechniki Krakowskiej
