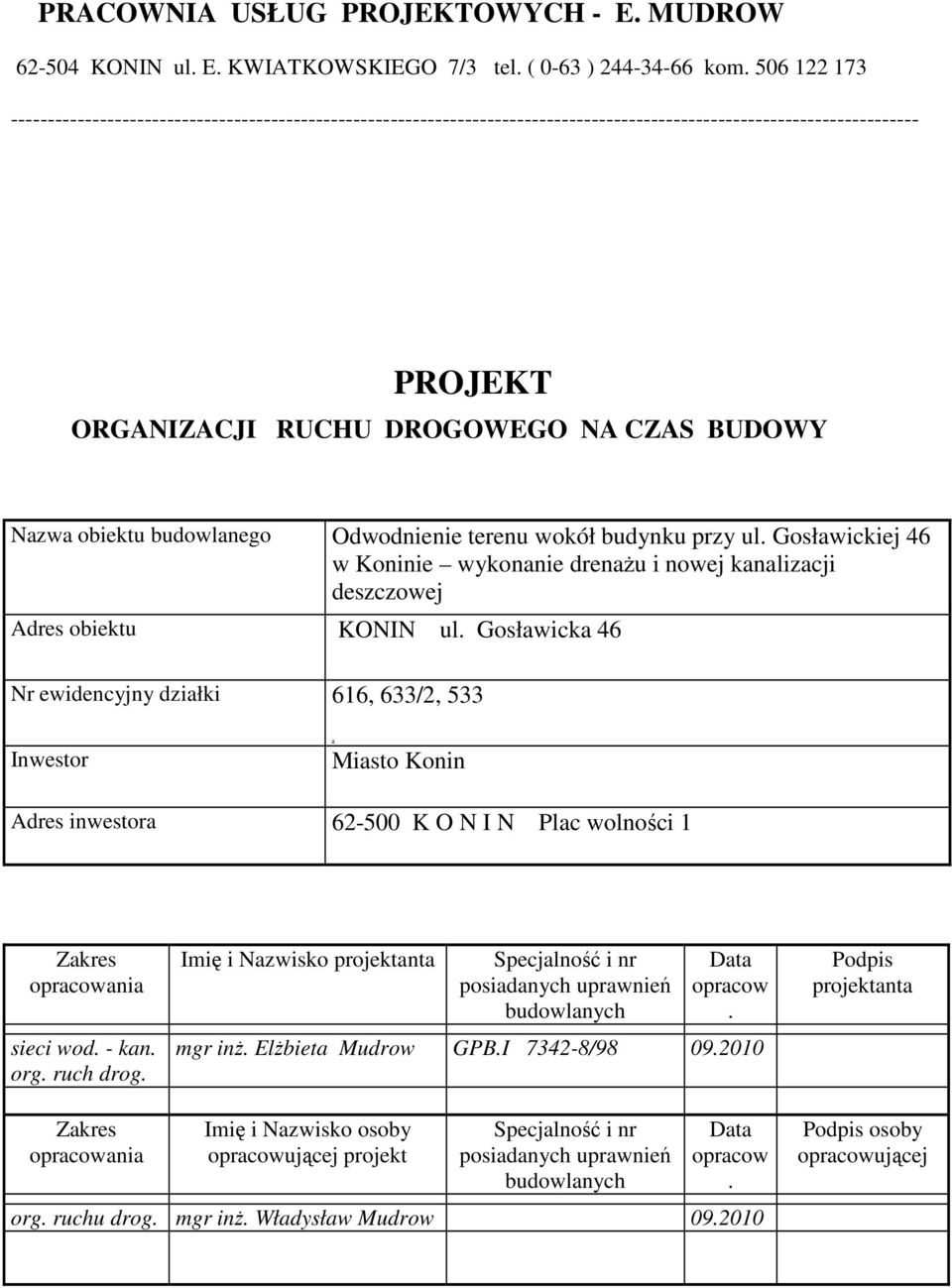

1 PRACOWNIA USŁUG PROJEKTOWYCH - E. MUDROW KONIN ul. E. KWIATKOWSKIEGO 7/3 tel. ( 0-63 ) kom PROJEKT ORGANIZACJI RUCHU DROGOWEGO NA CZAS BUDOWY Nazwa obiektu budowlanego Odwodnienie terenu wokół budynku przy ul. Gosławickiej 46 w Koninie wykonanie drenaŝu i nowej kanalizacji deszczowej Adres obiektu KONIN ul. Gosławicka 46 Nr ewidencyjny działki 616, 633/2, 533 Inwestor a Miasto Konin Adres inwestora K O N I N Plac wolności 1 Zakres opracowania sieci wod. - kan. org. ruch drog. Imię i Nazwisko projektanta Specjalność i nr posiadanych uprawnień budowlanych Data opracow. mgr inŝ. ElŜbieta Mudrow GPB.I / Podpis projektanta Zakres opracowania Imię i Nazwisko osoby opracowującej projekt Specjalność i nr posiadanych uprawnień budowlanych Data opracow. org. ruchu drog. mgr inŝ. Władysław Mudrow Podpis osoby opracowującej

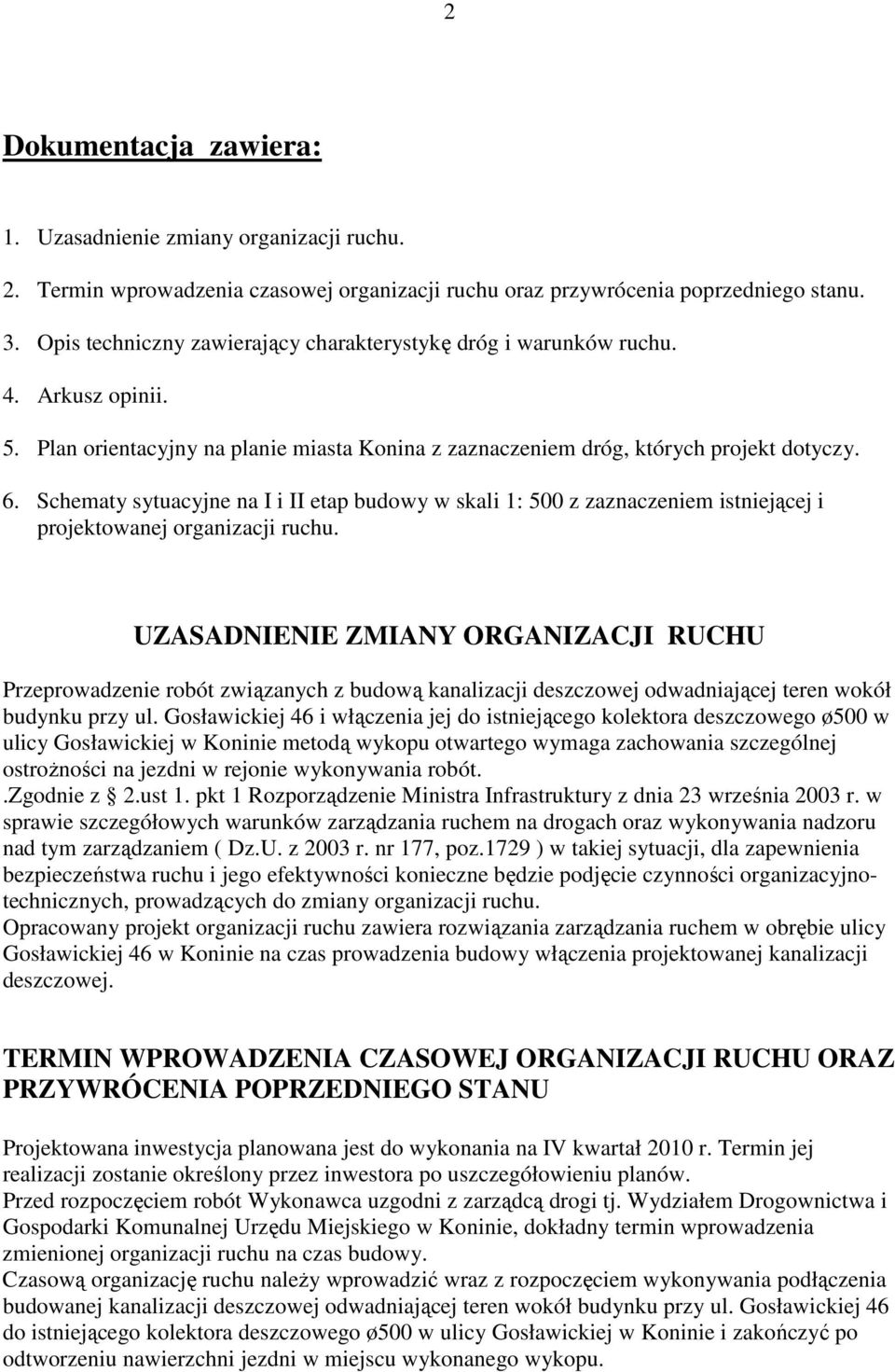

2 2 Dokumentacja zawiera: 1. Uzasadnienie zmiany organizacji ruchu. 2. Termin wprowadzenia czasowej organizacji ruchu oraz przywrócenia poprzedniego stanu. 3. Opis techniczny zawierający charakterystykę dróg i warunków ruchu. 4. Arkusz opinii. 5. Plan orientacyjny na planie miasta Konina z zaznaczeniem dróg, których projekt dotyczy. 6. Schematy sytuacyjne na I i II etap budowy w skali 1: 500 z zaznaczeniem istniejącej i projektowanej organizacji ruchu. UZASADNIENIE ZMIANY ORGANIZACJI RUCHU Przeprowadzenie robót związanych z budową kanalizacji deszczowej odwadniającej teren wokół budynku przy ul. Gosławickiej 46 i włączenia jej do istniejącego kolektora deszczowego ø500 w ulicy Gosławickiej w Koninie metodą wykopu otwartego wymaga zachowania szczególnej ostroŝności na jezdni w rejonie wykonywania robót..zgodnie z 2.ust 1. pkt 1 Rozporządzenie Ministra Infrastruktury z dnia 23 września 2003 r. w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzaniem ( Dz.U. z 2003 r. nr 177, poz.1729 ) w takiej sytuacji, dla zapewnienia bezpieczeństwa ruchu i jego efektywności konieczne będzie podjęcie czynności organizacyjnotechnicznych, prowadzących do zmiany organizacji ruchu. Opracowany projekt organizacji ruchu zawiera rozwiązania zarządzania ruchem w obrębie ulicy Gosławickiej 46 w Koninie na czas prowadzenia budowy włączenia projektowanej kanalizacji deszczowej. TERMIN WPROWADZENIA CZASOWEJ ORGANIZACJI RUCHU ORAZ PRZYWRÓCENIA POPRZEDNIEGO STANU Projektowana inwestycja planowana jest do wykonania na IV kwartał 2010 r. Termin jej realizacji zostanie określony przez inwestora po uszczegółowieniu planów. Przed rozpoczęciem robót Wykonawca uzgodni z zarządcą drogi tj. Wydziałem Drogownictwa i Gospodarki Komunalnej Urzędu Miejskiego w Koninie, dokładny termin wprowadzenia zmienionej organizacji ruchu na czas budowy. Czasową organizację ruchu naleŝy wprowadzić wraz z rozpoczęciem wykonywania podłączenia budowanej kanalizacji deszczowej odwadniającej teren wokół budynku przy ul. Gosławickiej 46 do istniejącego kolektora deszczowego ø500 w ulicy Gosławickiej w Koninie i zakończyć po odtworzeniu nawierzchni jezdni w miejscu wykonanego wykopu.

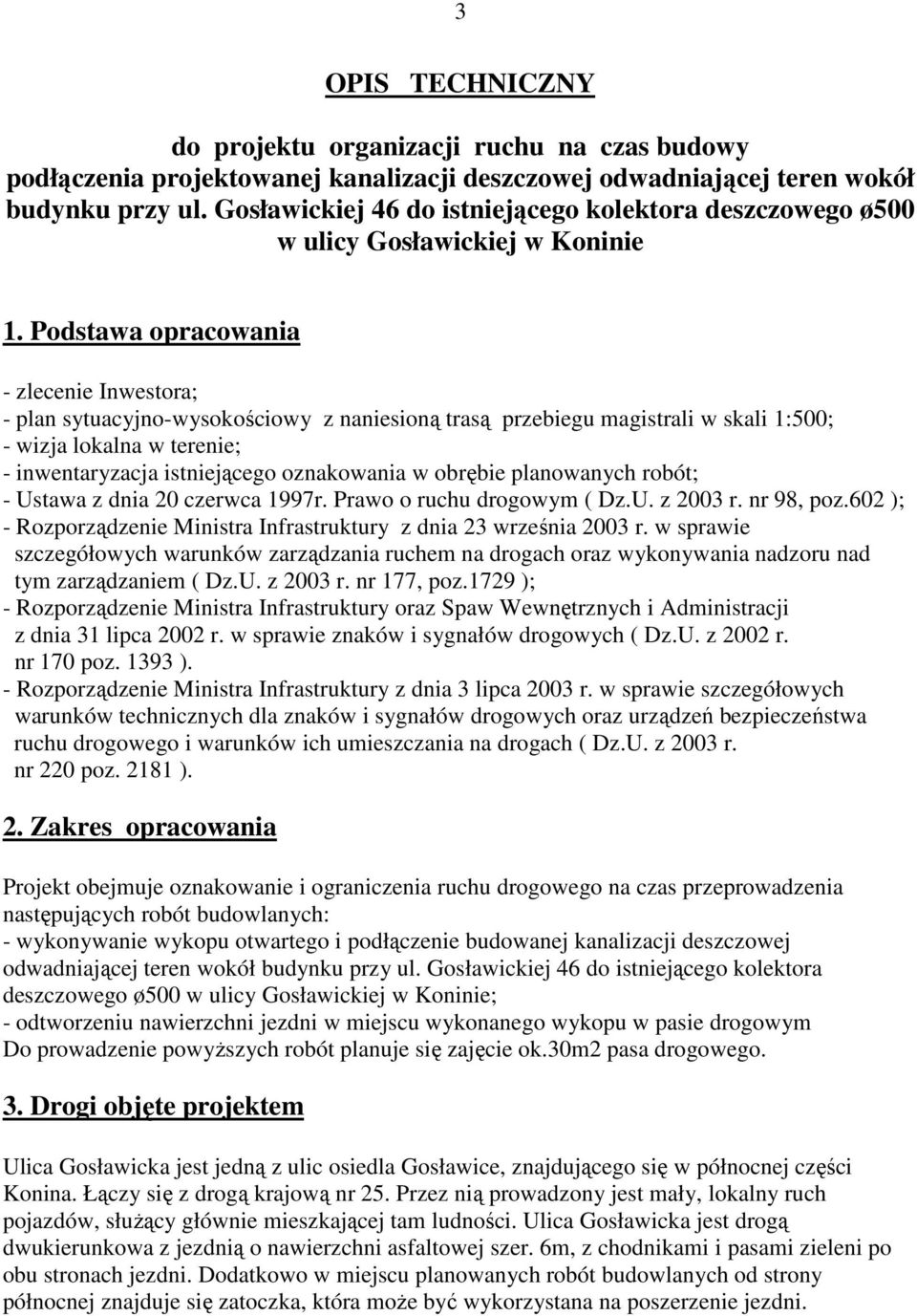

3 3 OPIS TECHNICZNY do projektu organizacji ruchu na czas budowy podłączenia projektowanej kanalizacji deszczowej odwadniającej teren wokół budynku przy ul. Gosławickiej 46 do istniejącego kolektora deszczowego ø500 w ulicy Gosławickiej w Koninie 1. Podstawa opracowania - zlecenie Inwestora; - plan sytuacyjno-wysokościowy z naniesioną trasą przebiegu magistrali w skali 1:500; - wizja lokalna w terenie; - inwentaryzacja istniejącego oznakowania w obrębie planowanych robót; - Ustawa z dnia 20 czerwca 1997r. Prawo o ruchu drogowym ( Dz.U. z 2003 r. nr 98, poz.602 ); - Rozporządzenie Ministra Infrastruktury z dnia 23 września 2003 r. w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzaniem ( Dz.U. z 2003 r. nr 177, poz.1729 ); - Rozporządzenie Ministra Infrastruktury oraz Spaw Wewnętrznych i Administracji z dnia 31 lipca 2002 r. w sprawie znaków i sygnałów drogowych ( Dz.U. z 2002 r. nr 170 poz ). - Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach ( Dz.U. z 2003 r. nr 220 poz ). 2. Zakres opracowania Projekt obejmuje oznakowanie i ograniczenia ruchu drogowego na czas przeprowadzenia następujących robót budowlanych: - wykonywanie wykopu otwartego i podłączenie budowanej kanalizacji deszczowej odwadniającej teren wokół budynku przy ul. Gosławickiej 46 do istniejącego kolektora deszczowego ø500 w ulicy Gosławickiej w Koninie; - odtworzeniu nawierzchni jezdni w miejscu wykonanego wykopu w pasie drogowym Do prowadzenie powyŝszych robót planuje się zajęcie ok.30m2 pasa drogowego. 3. Drogi objęte projektem Ulica Gosławicka jest jedną z ulic osiedla Gosławice, znajdującego się w północnej części Konina. Łączy się z drogą krajową nr 25. Przez nią prowadzony jest mały, lokalny ruch pojazdów, słuŝący głównie mieszkającej tam ludności. Ulica Gosławicka jest drogą dwukierunkowa z jezdnią o nawierzchni asfaltowej szer. 6m, z chodnikami i pasami zieleni po obu stronach jezdni. Dodatkowo w miejscu planowanych robót budowlanych od strony północnej znajduje się zatoczka, która moŝe być wykorzystana na poszerzenie jezdni.

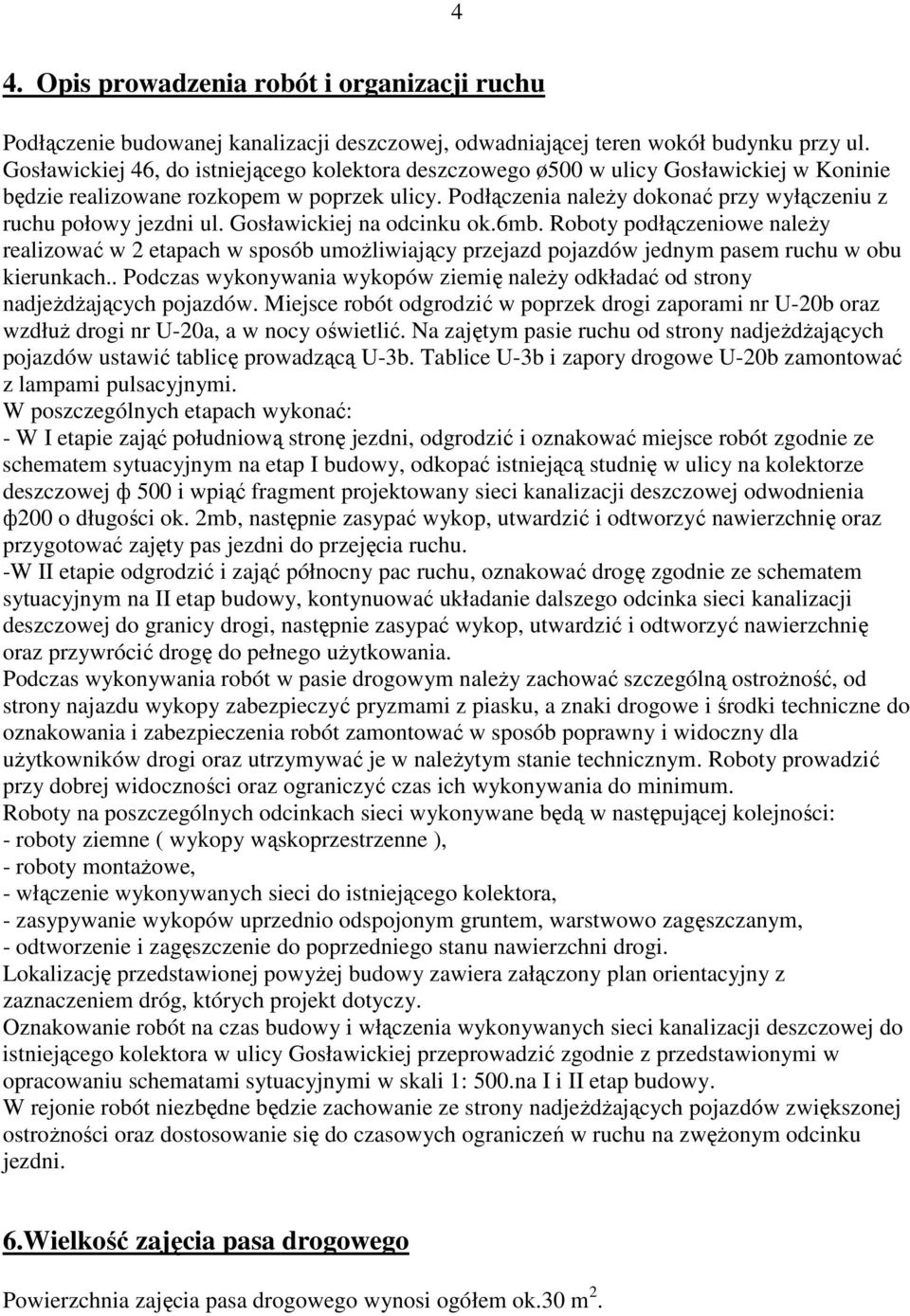

4 4 4. Opis prowadzenia robót i organizacji ruchu Podłączenie budowanej kanalizacji deszczowej, odwadniającej teren wokół budynku przy ul. Gosławickiej 46, do istniejącego kolektora deszczowego ø500 w ulicy Gosławickiej w Koninie będzie realizowane rozkopem w poprzek ulicy. Podłączenia naleŝy dokonać przy wyłączeniu z ruchu połowy jezdni ul. Gosławickiej na odcinku ok.6mb. Roboty podłączeniowe naleŝy realizować w 2 etapach w sposób umoŝliwiający przejazd pojazdów jednym pasem ruchu w obu kierunkach.. Podczas wykonywania wykopów ziemię naleŝy odkładać od strony nadjeŝdŝających pojazdów. Miejsce robót odgrodzić w poprzek drogi zaporami nr U-20b oraz wzdłuŝ drogi nr U-20a, a w nocy oświetlić. Na zajętym pasie ruchu od strony nadjeŝdŝających pojazdów ustawić tablicę prowadzącą U-3b. Tablice U-3b i zapory drogowe U-20b zamontować z lampami pulsacyjnymi. W poszczególnych etapach wykonać: - W I etapie zająć południową stronę jezdni, odgrodzić i oznakować miejsce robót zgodnie ze schematem sytuacyjnym na etap I budowy, odkopać istniejącą studnię w ulicy na kolektorze deszczowej ф 500 i wpiąć fragment projektowany sieci kanalizacji deszczowej odwodnienia ф200 o długości ok. 2mb, następnie zasypać wykop, utwardzić i odtworzyć nawierzchnię oraz przygotować zajęty pas jezdni do przejęcia ruchu. -W II etapie odgrodzić i zająć północny pac ruchu, oznakować drogę zgodnie ze schematem sytuacyjnym na II etap budowy, kontynuować układanie dalszego odcinka sieci kanalizacji deszczowej do granicy drogi, następnie zasypać wykop, utwardzić i odtworzyć nawierzchnię oraz przywrócić drogę do pełnego uŝytkowania. Podczas wykonywania robót w pasie drogowym naleŝy zachować szczególną ostroŝność, od strony najazdu wykopy zabezpieczyć pryzmami z piasku, a znaki drogowe i środki techniczne do oznakowania i zabezpieczenia robót zamontować w sposób poprawny i widoczny dla uŝytkowników drogi oraz utrzymywać je w naleŝytym stanie technicznym. Roboty prowadzić przy dobrej widoczności oraz ograniczyć czas ich wykonywania do minimum. Roboty na poszczególnych odcinkach sieci wykonywane będą w następującej kolejności: - roboty ziemne ( wykopy wąskoprzestrzenne ), - roboty montaŝowe, - włączenie wykonywanych sieci do istniejącego kolektora, - zasypywanie wykopów uprzednio odspojonym gruntem, warstwowo zagęszczanym, - odtworzenie i zagęszczenie do poprzedniego stanu nawierzchni drogi. Lokalizację przedstawionej powyŝej budowy zawiera załączony plan orientacyjny z zaznaczeniem dróg, których projekt dotyczy. Oznakowanie robót na czas budowy i włączenia wykonywanych sieci kanalizacji deszczowej do istniejącego kolektora w ulicy Gosławickiej przeprowadzić zgodnie z przedstawionymi w opracowaniu schematami sytuacyjnymi w skali 1: 500.na I i II etap budowy. W rejonie robót niezbędne będzie zachowanie ze strony nadjeŝdŝających pojazdów zwiększonej ostroŝności oraz dostosowanie się do czasowych ograniczeń w ruchu na zwęŝonym odcinku jezdni. 6.Wielkość zajęcia pasa drogowego Powierzchnia zajęcia pasa drogowego wynosi ogółem ok.30 m 2.

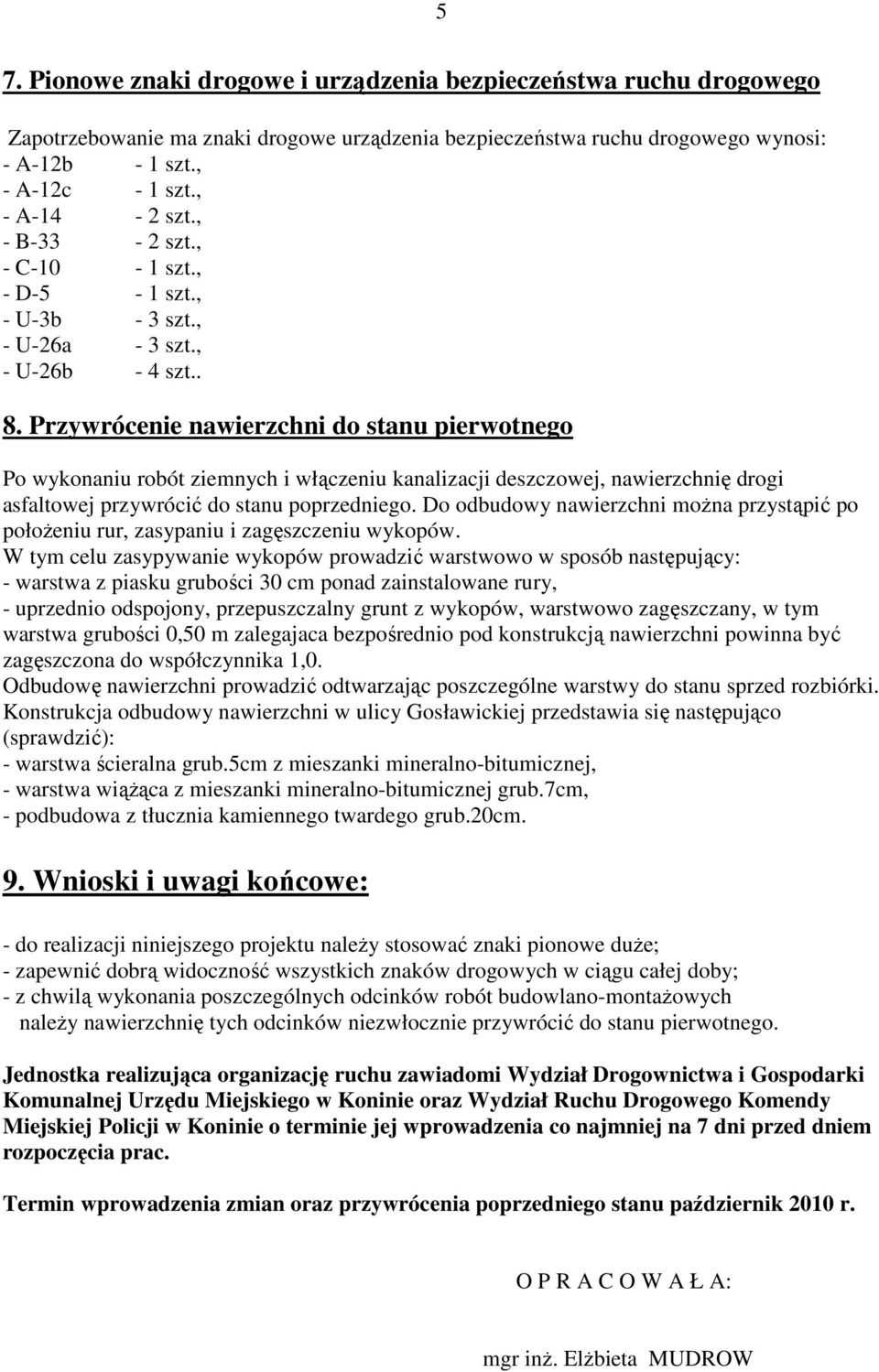

5 5 7. Pionowe znaki drogowe i urządzenia bezpieczeństwa ruchu drogowego Zapotrzebowanie ma znaki drogowe urządzenia bezpieczeństwa ruchu drogowego wynosi: - A-12b - 1 szt., - A-12c - 1 szt., - A-14-2 szt., - B-33-2 szt., - C-10-1 szt., - D-5-1 szt., - U-3b - 3 szt., - U-26a - 3 szt., - U-26b - 4 szt.. 8. Przywrócenie nawierzchni do stanu pierwotnego Po wykonaniu robót ziemnych i włączeniu kanalizacji deszczowej, nawierzchnię drogi asfaltowej przywrócić do stanu poprzedniego. Do odbudowy nawierzchni moŝna przystąpić po połoŝeniu rur, zasypaniu i zagęszczeniu wykopów. W tym celu zasypywanie wykopów prowadzić warstwowo w sposób następujący: - warstwa z piasku grubości 30 cm ponad zainstalowane rury, - uprzednio odspojony, przepuszczalny grunt z wykopów, warstwowo zagęszczany, w tym warstwa grubości 0,50 m zalegajaca bezpośrednio pod konstrukcją nawierzchni powinna być zagęszczona do współczynnika 1,0. Odbudowę nawierzchni prowadzić odtwarzając poszczególne warstwy do stanu sprzed rozbiórki. Konstrukcja odbudowy nawierzchni w ulicy Gosławickiej przedstawia się następująco (sprawdzić): - warstwa ścieralna grub.5cm z mieszanki mineralno-bitumicznej, - warstwa wiąŝąca z mieszanki mineralno-bitumicznej grub.7cm, - podbudowa z tłucznia kamiennego twardego grub.20cm. 9. Wnioski i uwagi końcowe: - do realizacji niniejszego projektu naleŝy stosować znaki pionowe duŝe; - zapewnić dobrą widoczność wszystkich znaków drogowych w ciągu całej doby; - z chwilą wykonania poszczególnych odcinków robót budowlano-montaŝowych naleŝy nawierzchnię tych odcinków niezwłocznie przywrócić do stanu pierwotnego. Jednostka realizująca organizację ruchu zawiadomi Wydział Drogownictwa i Gospodarki Komunalnej Urzędu Miejskiego w Koninie oraz Wydział Ruchu Drogowego Komendy Miejskiej Policji w Koninie o terminie jej wprowadzenia co najmniej na 7 dni przed dniem rozpoczęcia prac. Termin wprowadzenia zmian oraz przywrócenia poprzedniego stanu październik 2010 r. O P R A C O W A Ł A: mgr inŝ. ElŜbieta MUDROW

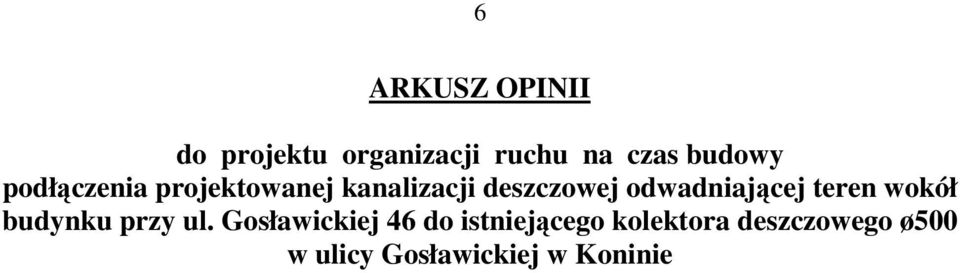

6 6 ARKUSZ OPINII do projektu organizacji ruchu na czas budowy podłączenia projektowanej kanalizacji deszczowej odwadniającej teren wokół budynku przy ul. Gosławickiej 46 do istniejącego kolektora deszczowego ø500 w ulicy Gosławickiej w Koninie

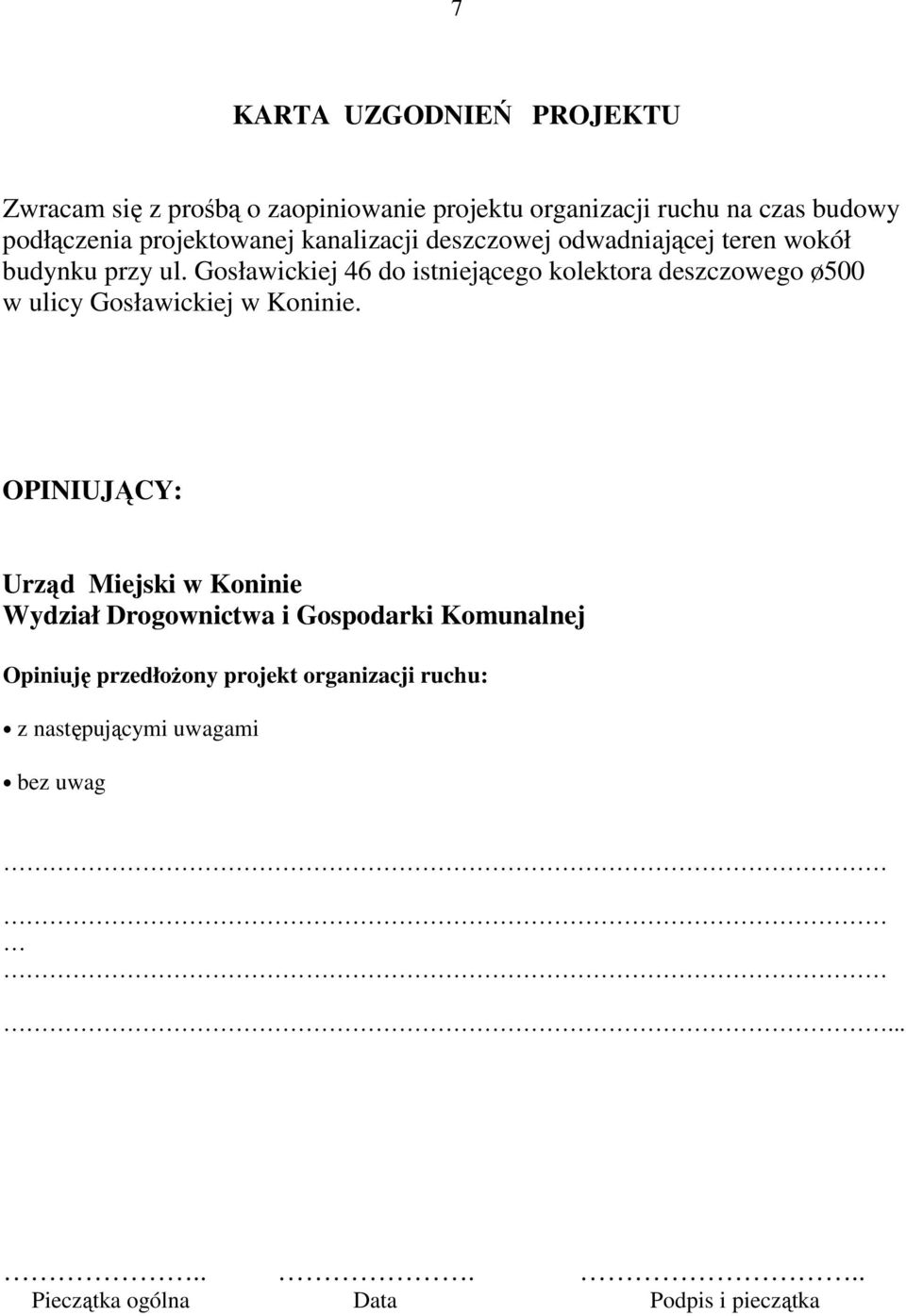

7 7 KARTA UZGODNIEŃ PROJEKTU Zwracam się z prośbą o zaopiniowanie projektu organizacji ruchu na czas budowy podłączenia projektowanej kanalizacji deszczowej odwadniającej teren wokół budynku przy ul. Gosławickiej 46 do istniejącego kolektora deszczowego ø500 w ulicy Gosławickiej w Koninie. OPINIUJĄCY: Urząd Miejski w Koninie Wydział Drogownictwa i Gospodarki Komunalnej Opiniuję przedłoŝony projekt organizacji ruchu: z następującymi uwagami bez uwag Pieczątka ogólna Data Podpis i pieczątka
