1 EL projekt PROJ.NR : HI B / 4 INWESTOR : HIPODROM SOPOT Spółka z o.o Sopot ul.polna 1 DOKUMENTACJA PROJEKTOWA PROJEKT WYKONAWCZY REWITALIZACJA HIST. ZESPOŁU HIPODROMU W SOPOCIE WRAZ Z REMONTEM I ROZBUDOWĄ BUDYNEK NR 4 WARSZTATY / GARAśE INSTALACJE ELEKTRYCZNE WEWNĘTRZNE Maj 2009 ELPROJEKT GDAŃSK ul.gospody5a/80 tel/fax /59

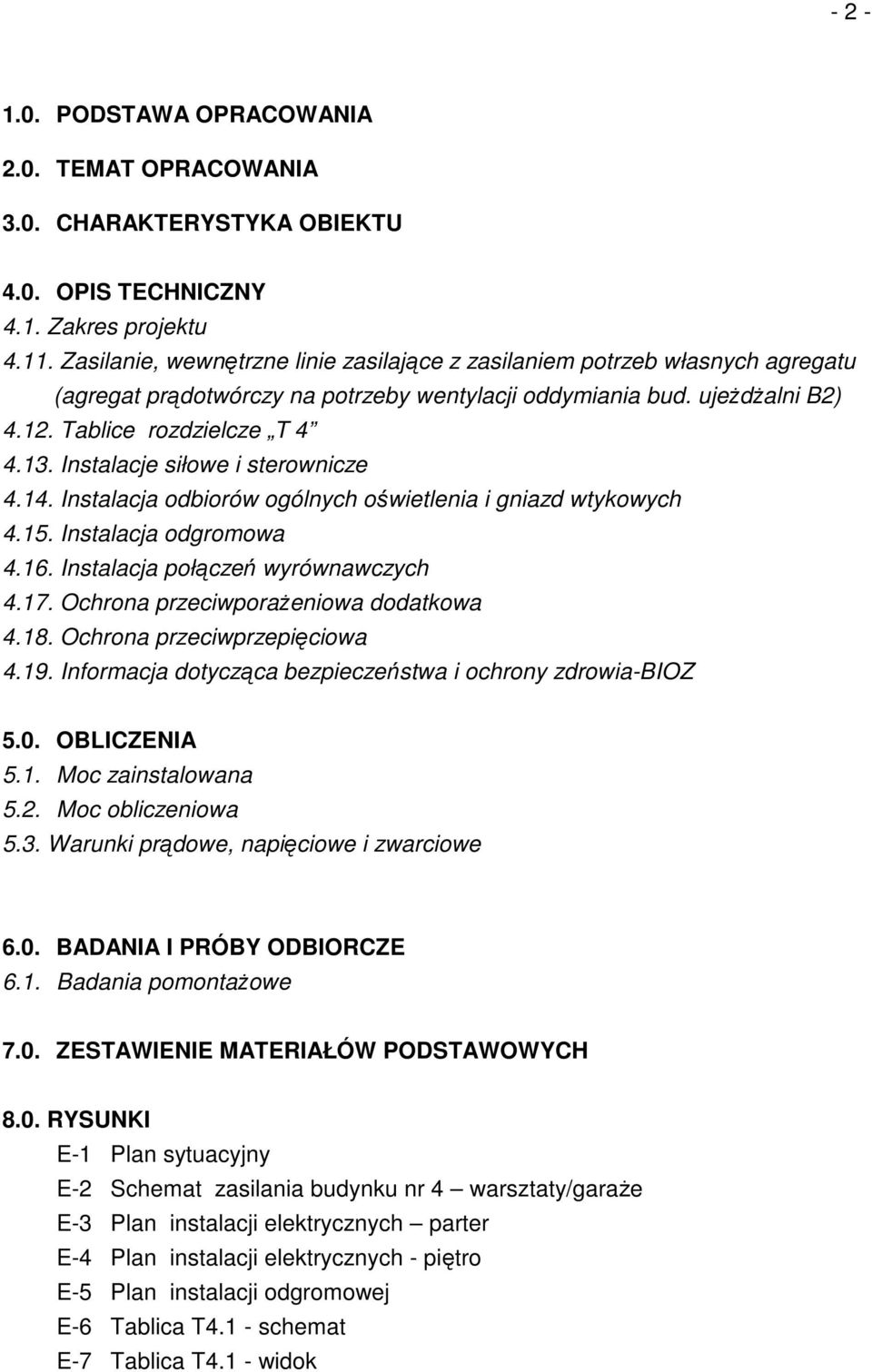

2 PODSTAWA OPRACOWANIA 2.0. TEMAT OPRACOWANIA 3.0. CHARAKTERYSTYKA OBIEKTU 4.0. OPIS TECHNICZNY 4.1. Zakres projektu Zasilanie, wewnętrzne linie zasilające z zasilaniem potrzeb własnych agregatu (agregat prądotwórczy na potrzeby wentylacji oddymiania bud. ujeŝdŝalni B2) Tablice rozdzielcze T Instalacje siłowe i sterownicze Instalacja odbiorów ogólnych oświetlenia i gniazd wtykowych Instalacja odgromowa Instalacja połączeń wyrównawczych Ochrona przeciwporaŝeniowa dodatkowa Ochrona przeciwprzepięciowa Informacja dotycząca bezpieczeństwa i ochrony zdrowia-bioz 5.0. OBLICZENIA 5.1. Moc zainstalowana 5.2. Moc obliczeniowa 5.3. Warunki prądowe, napięciowe i zwarciowe 6.0. BADANIA I PRÓBY ODBIORCZE 6.1. Badania pomontaŝowe 7.0. ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH 8.0. RYSUNKI E-1 Plan sytuacyjny E-2 Schemat zasilania budynku nr 4 warsztaty/garaŝe E-3 Plan instalacji elektrycznych parter E-4 Plan instalacji elektrycznych - piętro E-5 Plan instalacji odgromowej E-6 Tablica T4.1 - schemat E-7 Tablica T4.1 - widok

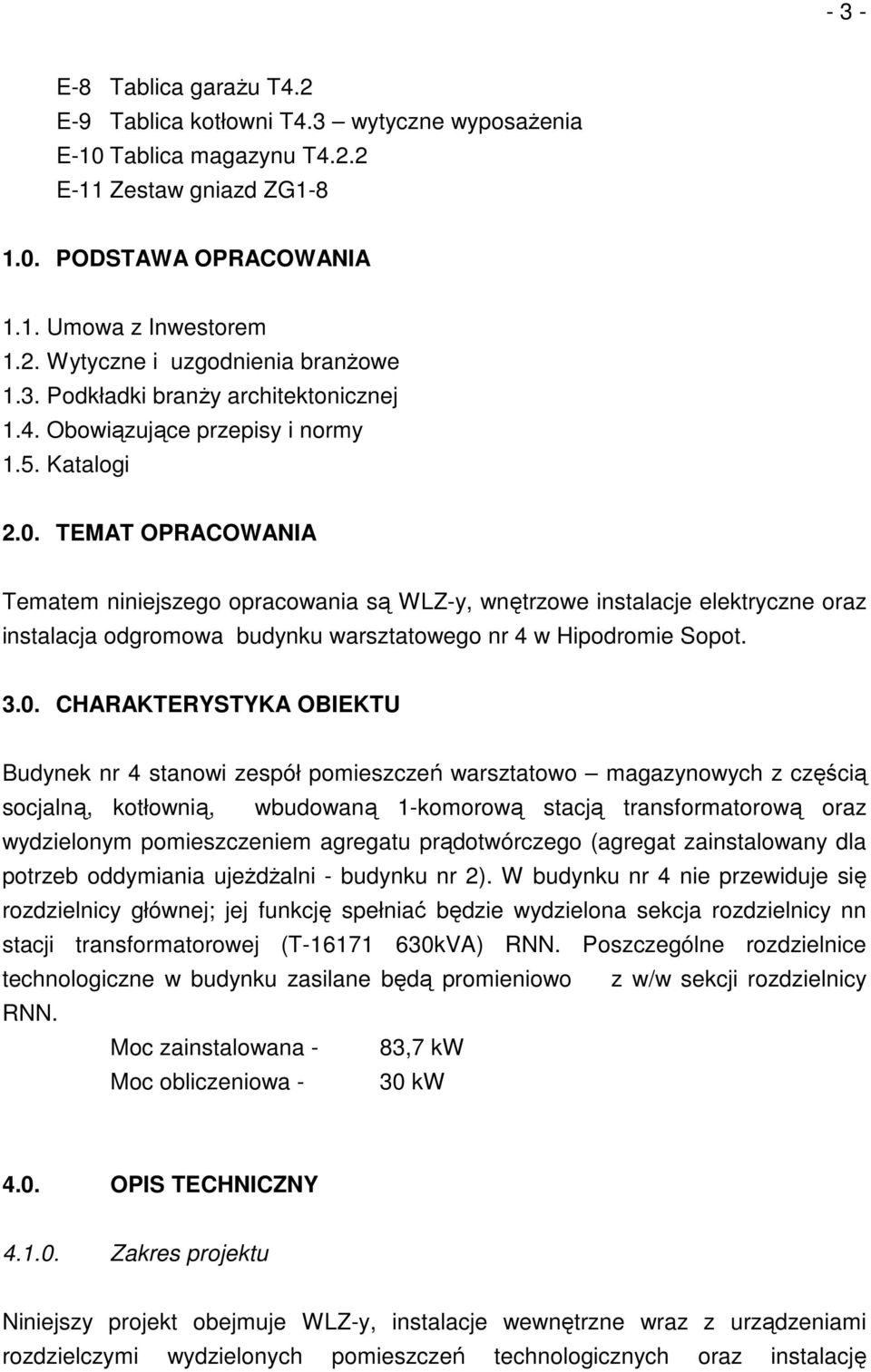

3 - 3 - E-8 Tablica garaŝu T4.2 E-9 Tablica kotłowni T4.3 wytyczne wyposaŝenia E-10 Tablica magazynu T4.2.2 E-11 Zestaw gniazd ZG PODSTAWA OPRACOWANIA 1.1. Umowa z Inwestorem 1.2. Wytyczne i uzgodnienia branŝowe 1.3. Podkładki branŝy architektonicznej 1.4. Obowiązujące przepisy i normy 1.5. Katalogi 2.0. TEMAT OPRACOWANIA Tematem niniejszego opracowania są WLZ-y, wnętrzowe instalacje elektryczne oraz instalacja odgromowa budynku warsztatowego nr 4 w Hipodromie Sopot CHARAKTERYSTYKA OBIEKTU Budynek nr 4 stanowi zespół pomieszczeń warsztatowo magazynowych z częścią socjalną, kotłownią, wbudowaną 1-komorową stacją transformatorową oraz wydzielonym pomieszczeniem agregatu prądotwórczego (agregat zainstalowany dla potrzeb oddymiania ujeŝdŝalni - budynku nr 2). W budynku nr 4 nie przewiduje się rozdzielnicy głównej; jej funkcję spełniać będzie wydzielona sekcja rozdzielnicy nn stacji transformatorowej (T kVA) RNN. Poszczególne rozdzielnice technologiczne w budynku zasilane będą promieniowo z w/w sekcji rozdzielnicy RNN. Moc zainstalowana - 83,7 kw Moc obliczeniowa - 30 kw 4.0. OPIS TECHNICZNY Zakres projektu Niniejszy projekt obejmuje WLZ-y, instalacje wewnętrzne wraz z urządzeniami rozdzielczymi wydzielonych pomieszczeń technologicznych oraz instalację

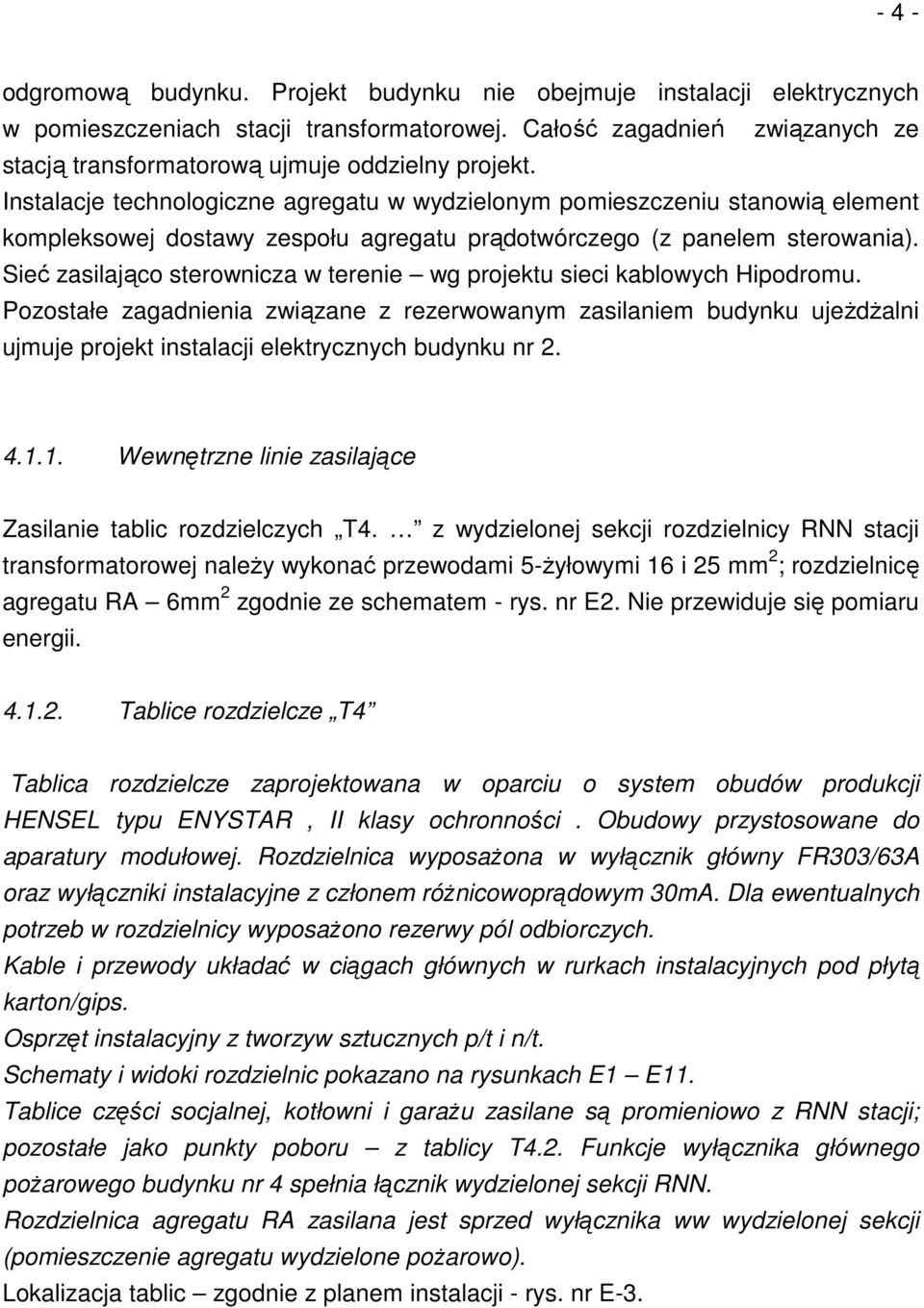

4 - 4 - odgromową budynku. Projekt budynku nie obejmuje instalacji elektrycznych w pomieszczeniach stacji transformatorowej. Całość zagadnień związanych ze stacją transformatorową ujmuje oddzielny projekt. Instalacje technologiczne agregatu w wydzielonym pomieszczeniu stanowią element kompleksowej dostawy zespołu agregatu prądotwórczego (z panelem sterowania). Sieć zasilająco sterownicza w terenie wg projektu sieci kablowych Hipodromu. Pozostałe zagadnienia związane z rezerwowanym zasilaniem budynku ujeŝdŝalni ujmuje projekt instalacji elektrycznych budynku nr Wewnętrzne linie zasilające Zasilanie tablic rozdzielczych T4. z wydzielonej sekcji rozdzielnicy RNN stacji transformatorowej naleŝy wykonać przewodami 5-Ŝyłowymi 16 i 25 mm 2 ; rozdzielnicę agregatu RA 6mm 2 zgodnie ze schematem - rys. nr E2. Nie przewiduje się pomiaru energii Tablice rozdzielcze T4 Tablica rozdzielcze zaprojektowana w oparciu o system obudów produkcji HENSEL typu ENYSTAR, II klasy ochronności. Obudowy przystosowane do aparatury modułowej. Rozdzielnica wyposaŝona w wyłącznik główny FR303/63A oraz wyłączniki instalacyjne z członem róŝnicowoprądowym 30mA. Dla ewentualnych potrzeb w rozdzielnicy wyposaŝono rezerwy pól odbiorczych. Kable i przewody układać w ciągach głównych w rurkach instalacyjnych pod płytą karton/gips. Osprzęt instalacyjny z tworzyw sztucznych p/t i n/t. Schematy i widoki rozdzielnic pokazano na rysunkach E1 E11. Tablice części socjalnej, kotłowni i garaŝu zasilane są promieniowo z RNN stacji; pozostałe jako punkty poboru z tablicy T4.2. Funkcje wyłącznika głównego poŝarowego budynku nr 4 spełnia łącznik wydzielonej sekcji RNN. Rozdzielnica agregatu RA zasilana jest sprzed wyłącznika ww wydzielonej sekcji (pomieszczenie agregatu wydzielone poŝarowo). Lokalizacja tablic zgodnie z planem instalacji - rys. nr E-3.

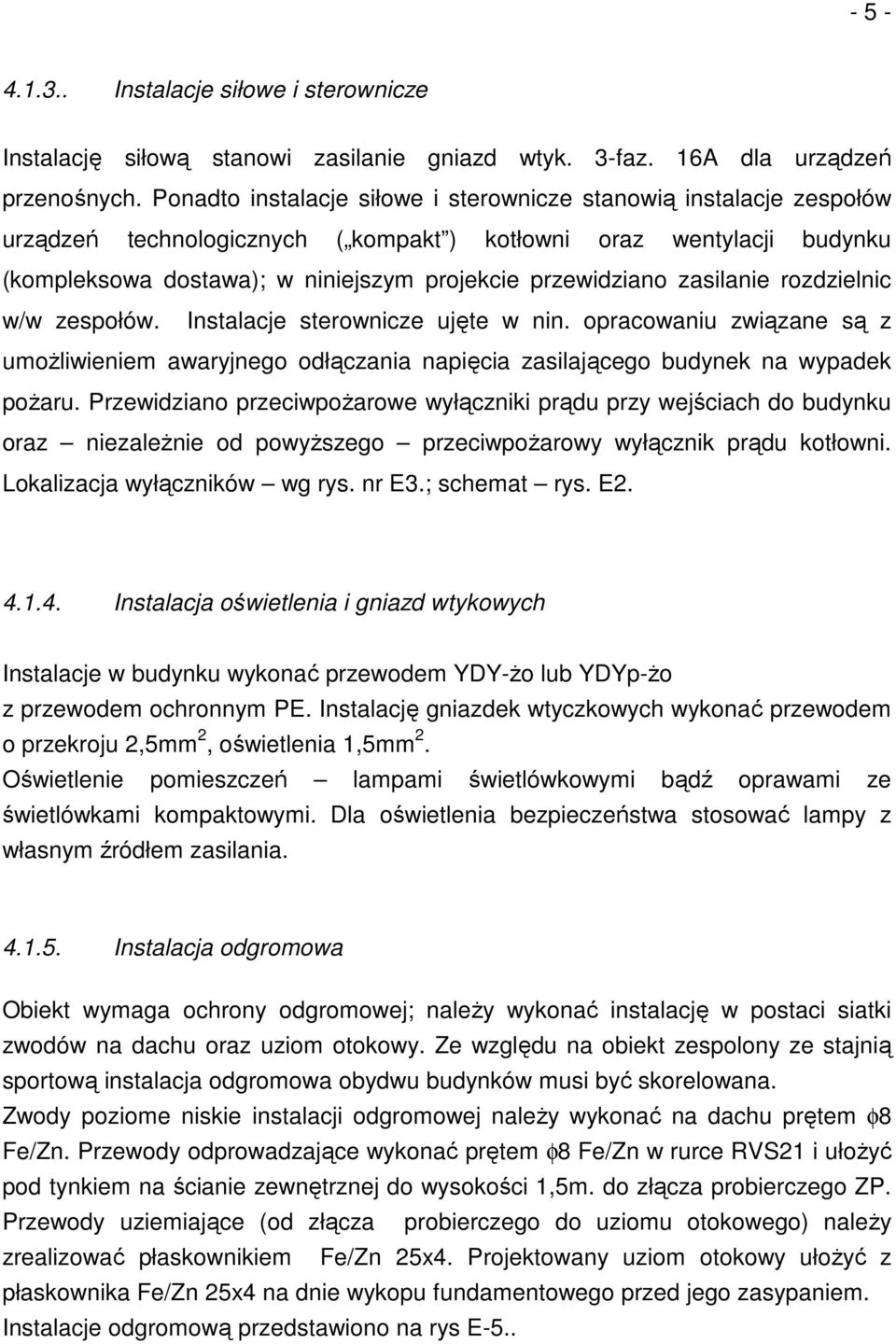

5 Instalacje siłowe i sterownicze Instalację siłową stanowi zasilanie gniazd wtyk. 3-faz. 16A dla urządzeń przenośnych. Ponadto instalacje siłowe i sterownicze stanowią instalacje zespołów urządzeń technologicznych ( kompakt ) kotłowni oraz wentylacji budynku (kompleksowa dostawa); w niniejszym projekcie przewidziano zasilanie rozdzielnic w/w zespołów. Instalacje sterownicze ujęte w nin. opracowaniu związane są z umoŝliwieniem awaryjnego odłączania napięcia zasilającego budynek na wypadek poŝaru. Przewidziano przeciwpoŝarowe wyłączniki prądu przy wejściach do budynku oraz niezaleŝnie od powyŝszego przeciwpoŝarowy wyłącznik prądu kotłowni. Lokalizacja wyłączników wg rys. nr E3.; schemat rys. E Instalacja oświetlenia i gniazd wtykowych Instalacje w budynku wykonać przewodem YDY-Ŝo lub YDYp-Ŝo z przewodem ochronnym PE. Instalację gniazdek wtyczkowych wykonać przewodem o przekroju 2,5mm 2, oświetlenia 1,5mm 2. Oświetlenie pomieszczeń lampami świetlówkowymi bądź oprawami ze świetlówkami kompaktowymi. Dla oświetlenia bezpieczeństwa stosować lampy z własnym źródłem zasilania Instalacja odgromowa Obiekt wymaga ochrony odgromowej; naleŝy wykonać instalację w postaci siatki zwodów na dachu oraz uziom otokowy. Ze względu na obiekt zespolony ze stajnią sportową instalacja odgromowa obydwu budynków musi być skorelowana. Zwody poziome niskie instalacji odgromowej naleŝy wykonać na dachu prętem φ8 Fe/Zn. Przewody odprowadzające wykonać prętem φ8 Fe/Zn w rurce RVS21 i ułoŝyć pod tynkiem na ścianie zewnętrznej do wysokości 1,5m. do złącza probierczego ZP. Przewody uziemiające (od złącza probierczego do uziomu otokowego) naleŝy zrealizować płaskownikiem Fe/Zn 25x4. Projektowany uziom otokowy ułoŝyć z płaskownika Fe/Zn 25x4 na dnie wykopu fundamentowego przed jego zasypaniem. Instalacje odgromową przedstawiono na rys E-5..

6 Instalacja połączeń wyrównawczych W budynku naleŝy wykonać instalację połączeń wyrównawczych. NaleŜy ułoŝyć szynę wyrównawczą główną z płaskownika Fe/Zn 25x4 którą naleŝy pomalować w paski zielono-ŝółte. Szynę połączyć z zaciskami PE wszystkich tablic oraz z rurociągami wody i C.O wchodzącymi do budynków. Do szyny naleŝy przyłączyć wszystkie metalowe rurociągi urządzeń sanitarnych,. Połączenia wykonać wykorzystując zaciski uziemienia lub za pomocą obejm. Szynę wyrównawczą prowadzić po ścianach zewnętrznych pod stropem Ochrona przeciwporaŝeniowa dodatkowa Jako środek dodatkowej ochrony od poraŝeń zastosowano samoczynne wyłączenie zasilania. Układ sieci budynku TN-C-S, projektowana instalacja odbiorcza - TN-S 5- cio lub 3 przewodowa z przewodem ochronnym PE zgodnie z normą PN - IEC Przy zwarciu pomiędzy dowolnym przewodem skrajnym a przewodem ochronnym PE, powinno występować samoczynne odłączenie zasilania w czasie nie dłuŝszym od: - 5,0s dla WLZ - 0,4s dla urządzeń odbiorczych Spełnienie powyŝszych wymagań zrealizowano za pomocą: wkładek topikowych D02 oraz typu WTN-2 których czas wyłączenia jest mniejszy od 5,0s wyłączników instalacyjnych z członem róŝnicowoprądowych o prądzie wyłączającym I n = 0,03A o charakterystyce B, dla których czas wyłączenia zwarcia jest mniejszy od 0,4s. Skuteczność ochrony sprawdzono w potwierdzić pomiarami po wykonaniu instalacji. obliczeniach; skuteczność ochrony naleŝy Ochrona przeciwprzepięciowa Zgodnie z wymogami normy PN-93/E-05009/443 zaprojektowano ochronę przeciwprzepięciową. Ochronniki typu 1+2 instalować w wydzielonej sekcji RNN pełniącej funkcję rozdzielnicy głównej budynku nr 2.

7 Informacja dotycząca bezpieczeństwa i ochrony zdrowia Informację sporządzono w oparciu o Rozporządzenie Ministra Infrastruktury z dnia r. (Dz. U. nr120 poz. 1126) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. Plan Bezpieczeństwa i Ochrony Zdrowia w zakresie sieci i instalacji elektrycznych powinien w szczególności uwzględniać : Oznakowanie i zabezpieczenie elementów instalacji będących po napięciem Konieczność prowadzenia robót elektrycznych w pomieszczeniach budynku przy czynnej instalacji elektrycznej Specyfikę wykonywania robót kablowych w pobliŝu czynnych linii elektroenergetycznych nn z zaleceniem, aby w planie organizacji budowy w porozumieniu ze słuŝbami energetycznymi, uwzględnić moŝliwość wyłączenia spod napięcia istniejących linii energetycznych na czas prowadzonych robót i przełączeń Ogólne przepisy bihp i wymagania dotyczące kwalifikacji osób przy wykonywaniu robót elektrycznych w trakcie prowadzenia budowy. Sieci i instalacje elektryczne naleŝy wykonywać zgodnie z obowiązującymi normami i przepisami oraz Warunkami Technicznymi i Wymaganiami Odbioru i Eksploatacji w zakresie instalacji elektrycznych opracowanymi przy współudziale COBR ElektromontaŜ i wydanymi przez COBO - PROFIL Warszawa (wydanie 1997 r).

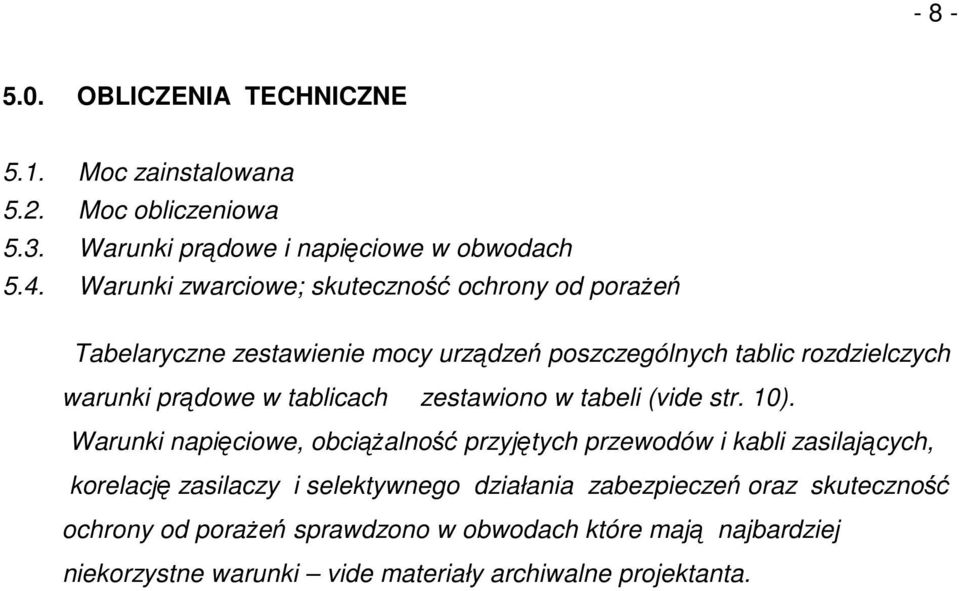

8 OBLICZENIA TECHNICZNE 5.1. Moc zainstalowana 5.2. Moc obliczeniowa 5.3. Warunki prądowe i napięciowe w obwodach 5.4. Warunki zwarciowe; skuteczność ochrony od poraŝeń Tabelaryczne zestawienie mocy urządzeń poszczególnych tablic rozdzielczych warunki prądowe w tablicach zestawiono w tabeli (vide str. 10). Warunki napięciowe, obciąŝalność przyjętych przewodów i kabli zasilających, korelację zasilaczy i selektywnego działania zabezpieczeń oraz skuteczność ochrony od poraŝeń sprawdzono w obwodach które mają najbardziej niekorzystne warunki vide materiały archiwalne projektanta.

9 - 9 -

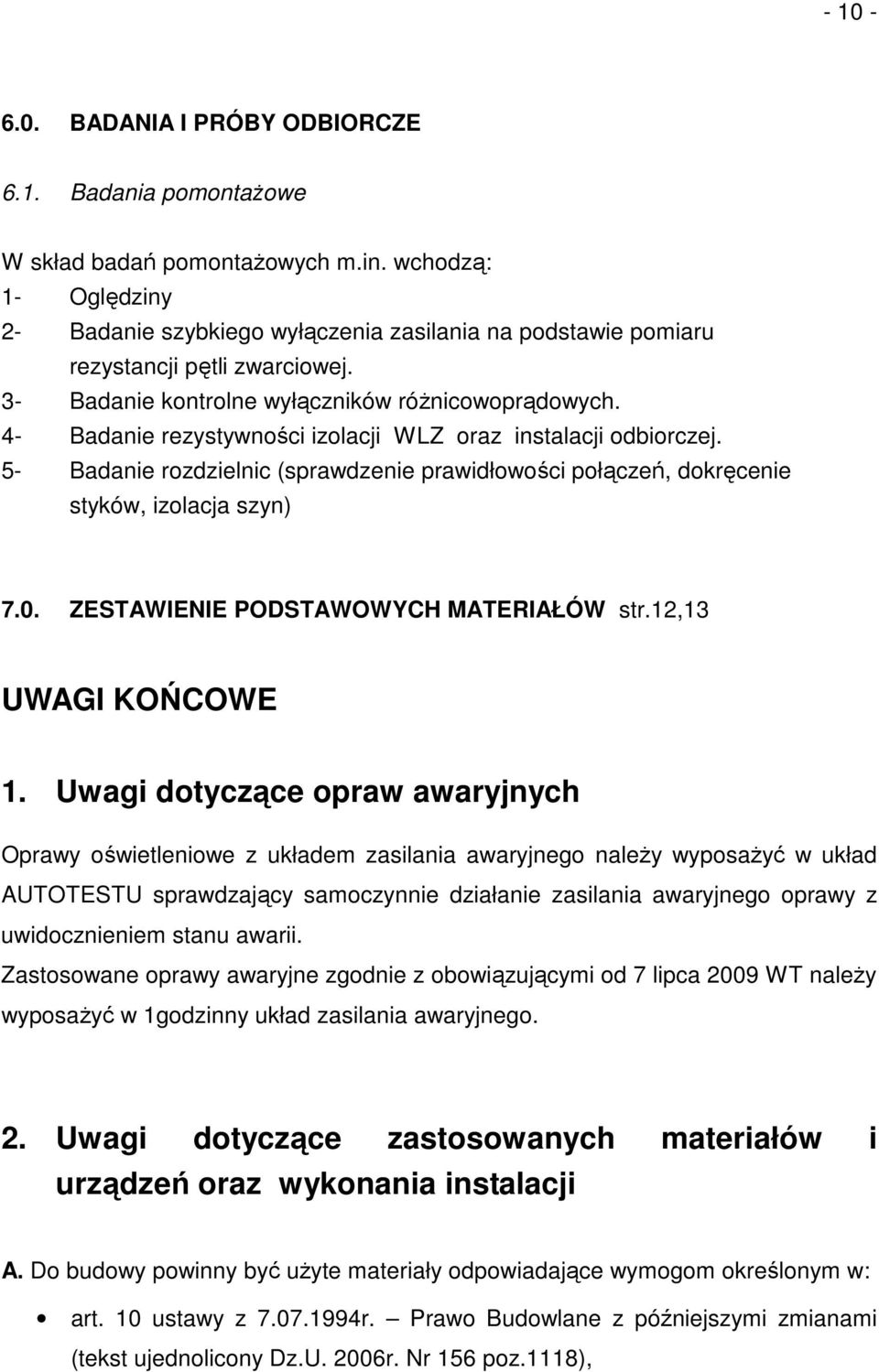

10 BADANIA I PRÓBY ODBIORCZE 6.1. Badania pomontaŝowe W skład badań pomontaŝowych m.in. wchodzą: 1- Oględziny 2- Badanie szybkiego wyłączenia zasilania na podstawie pomiaru rezystancji pętli zwarciowej. 3- Badanie kontrolne wyłączników róŝnicowoprądowych. 4- Badanie rezystywności izolacji WLZ oraz instalacji odbiorczej. 5- Badanie rozdzielnic (sprawdzenie prawidłowości połączeń, dokręcenie styków, izolacja szyn) 7.0. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW str.12,13 UWAGI KOŃCOWE 1. Uwagi dotyczące opraw awaryjnych Oprawy oświetleniowe z układem zasilania awaryjnego naleŝy wyposaŝyć w układ AUTOTESTU sprawdzający samoczynnie działanie zasilania awaryjnego oprawy z uwidocznieniem stanu awarii. Zastosowane oprawy awaryjne zgodnie z obowiązującymi od 7 lipca 2009 WT naleŝy wyposaŝyć w 1godzinny układ zasilania awaryjnego. 2. Uwagi dotyczące zastosowanych materiałów i urządzeń oraz wykonania instalacji A. Do budowy powinny być uŝyte materiały odpowiadające wymogom określonym w: art. 10 ustawy z r. Prawo Budowlane z późniejszymi zmianami (tekst ujednolicony Dz.U. 2006r. Nr 156 poz.1118),
