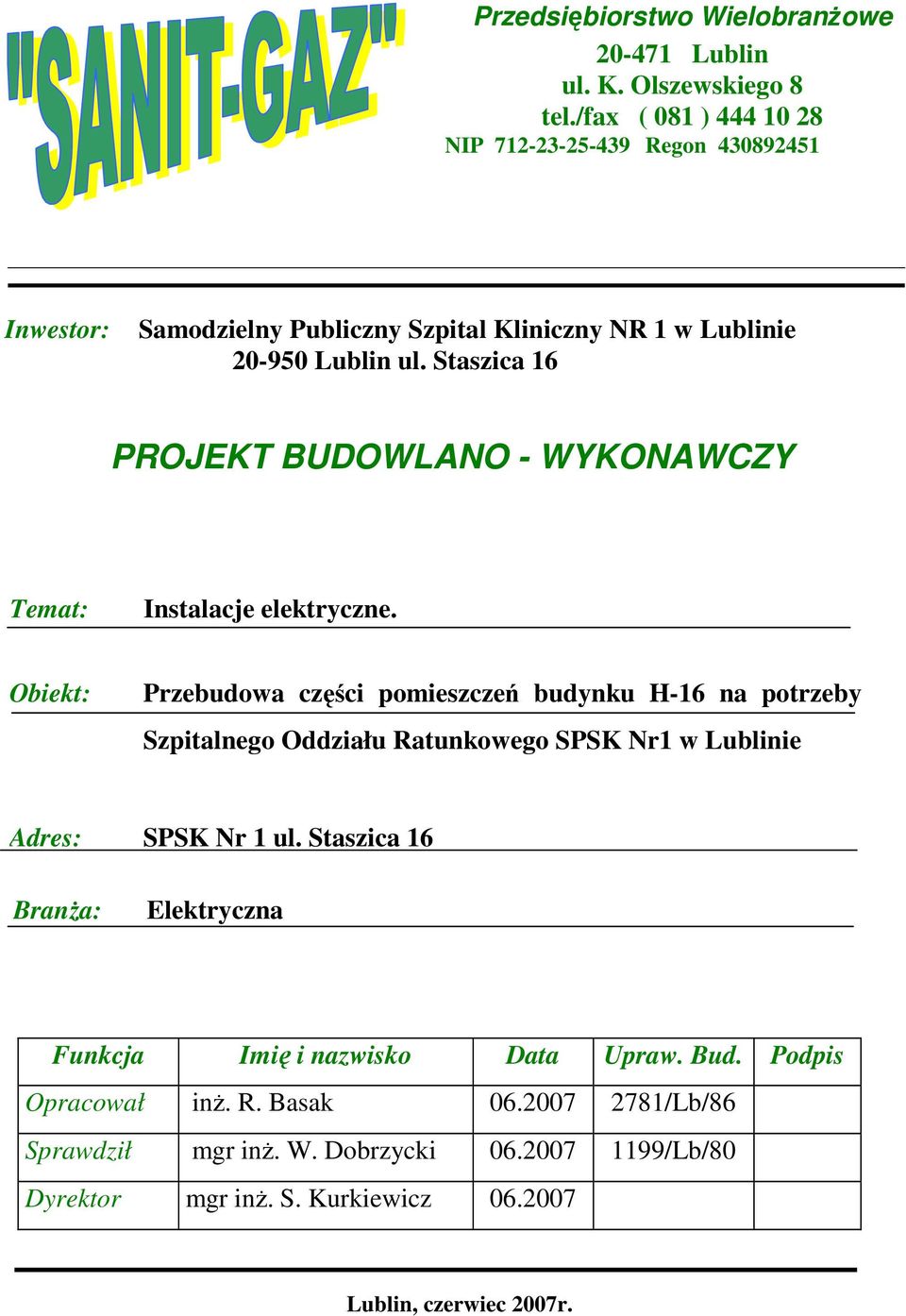

1 Przedsiębiorstwo WielobranŜowe Lublin ul. K. Olszewskiego 8 tel./fax ( 081 ) NIP Regon Inwestor: Samodzielny Publiczny Szpital Kliniczny NR 1 w Lublinie Lublin ul. Staszica 16 PROJEKT BUDOWLANO - WYKONAWCZY Temat: Instalacje elektryczne. Obiekt: Przebudowa części pomieszczeń budynku H-16 na potrzeby Szpitalnego Oddziału Ratunkowego SPSK Nr1 w Lublinie Adres: SPSK Nr 1 ul. Staszica 16 BranŜa: Elektryczna Funkcja Imię i nazwisko Data Upraw. Bud. Podpis Opracował inŝ. R. Basak /Lb/86 Sprawdził mgr inŝ. W. Dobrzycki /Lb/80 Dyrektor mgr inŝ. S. Kurkiewicz Lublin, czerwiec 2007r.

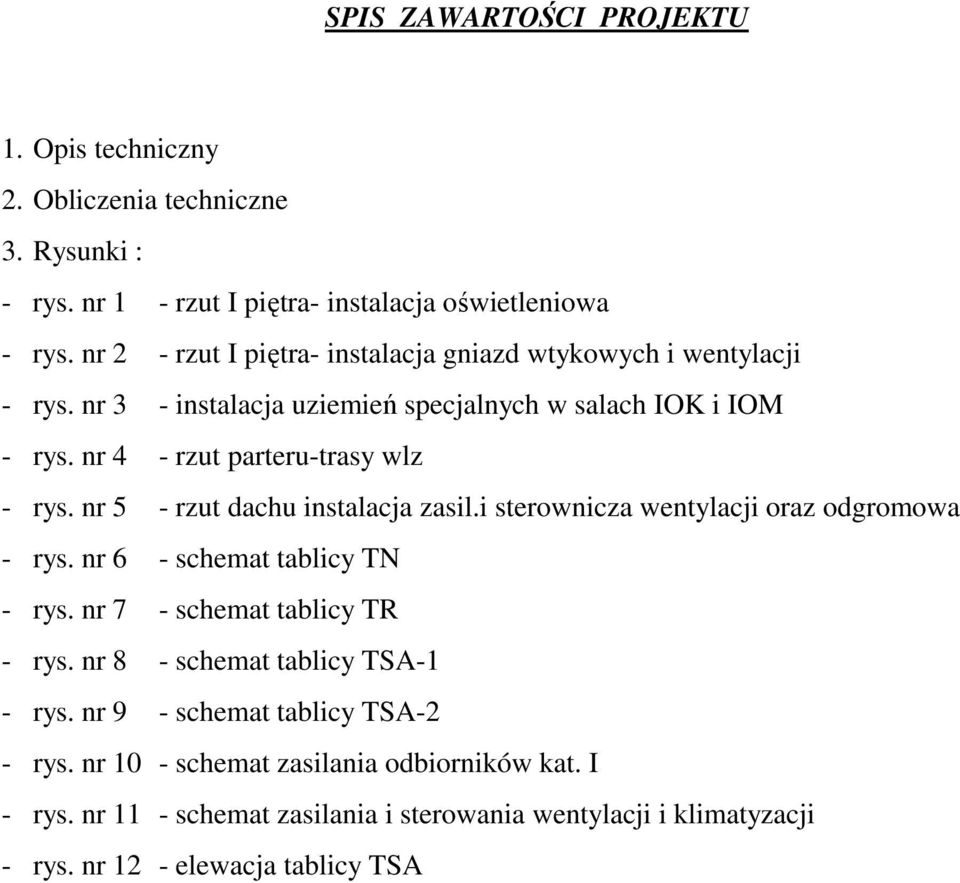

2 SPIS ZAWARTOŚCI PROJEKTU 1. Opis techniczny 2. Obliczenia techniczne 3. Rysunki : - rys. nr 1 - rzut I piętra- instalacja oświetleniowa - rys. nr 2 - rzut I piętra- instalacja gniazd wtykowych i wentylacji - rys. nr 3 - instalacja uziemień specjalnych w salach IOK i IOM - rys. nr 4 - rzut parteru-trasy wlz - rys. nr 5 - rzut dachu instalacja zasil.i sterownicza wentylacji oraz odgromowa - rys. nr 6 - schemat tablicy TN - rys. nr 7 - schemat tablicy TR - rys. nr 8 - schemat tablicy TSA-1 - rys. nr 9 - schemat tablicy TSA-2 - rys. nr 10 - schemat zasilania odbiorników kat. I - rys. nr 11 - schemat zasilania i sterowania wentylacji i klimatyzacji - rys. nr 12 - elewacja tablicy TSA

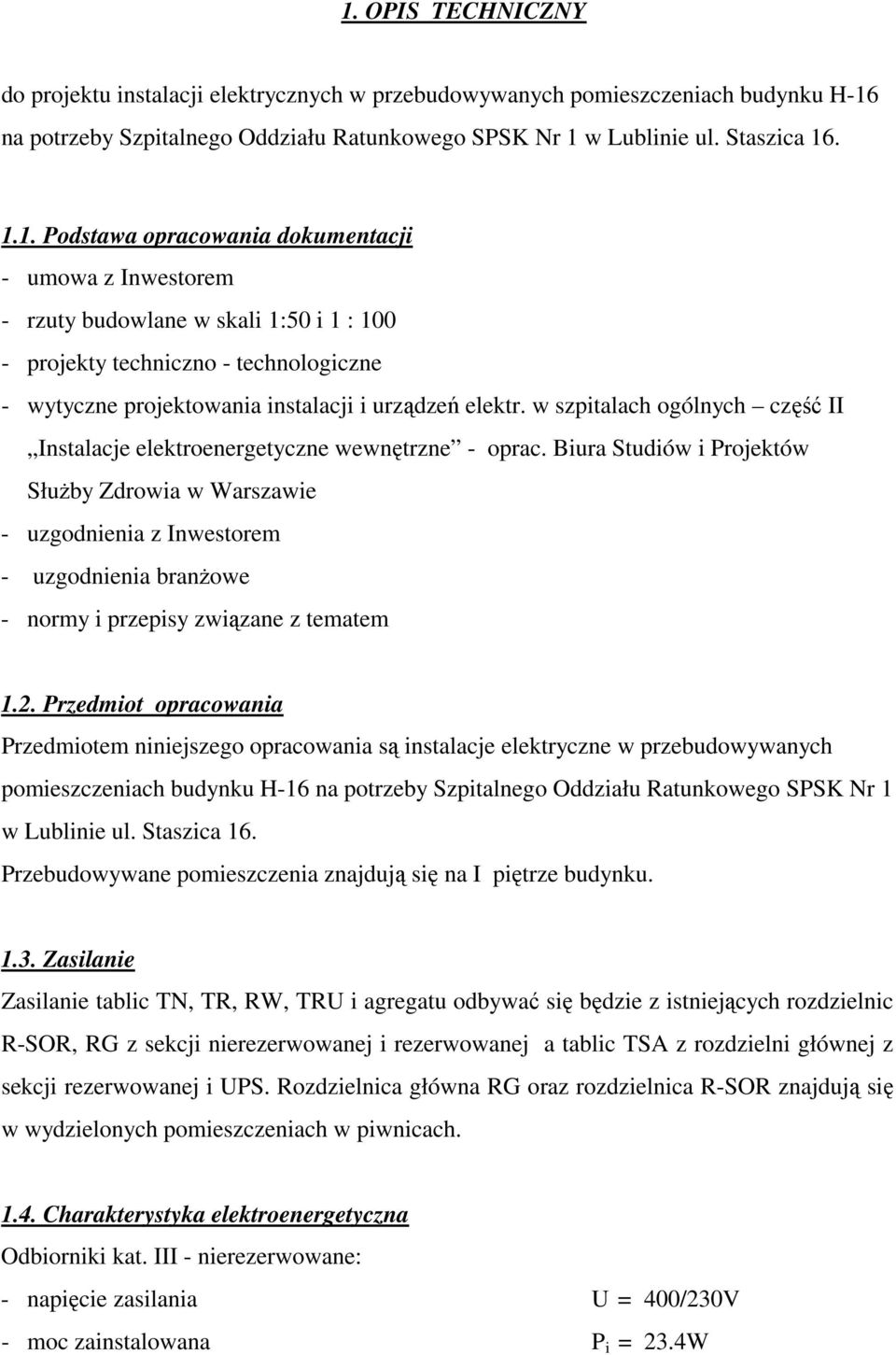

3 1. OPIS TECHNICZNY do projektu instalacji elektrycznych w przebudowywanych pomieszczeniach budynku H-16 na potrzeby Szpitalnego Oddziału Ratunkowego SPSK Nr 1 w Lublinie ul. Staszica Podstawa opracowania dokumentacji - umowa z Inwestorem - rzuty budowlane w skali 1:50 i 1 : projekty techniczno - technologiczne - wytyczne projektowania instalacji i urządzeń elektr. w szpitalach ogólnych część II Instalacje elektroenergetyczne wewnętrzne - oprac. Biura Studiów i Projektów SłuŜby Zdrowia w Warszawie - uzgodnienia z Inwestorem - uzgodnienia branŝowe - normy i przepisy związane z tematem 1.2. Przedmiot opracowania Przedmiotem niniejszego opracowania są instalacje elektryczne w przebudowywanych pomieszczeniach budynku H-16 na potrzeby Szpitalnego Oddziału Ratunkowego SPSK Nr 1 w Lublinie ul. Staszica 16. Przebudowywane pomieszczenia znajdują się na I piętrze budynku Zasilanie Zasilanie tablic TN, TR, RW, TRU i agregatu odbywać się będzie z istniejących rozdzielnic R-SOR, RG z sekcji nierezerwowanej i rezerwowanej a tablic TSA z rozdzielni głównej z sekcji rezerwowanej i UPS. Rozdzielnica główna RG oraz rozdzielnica R-SOR znajdują się w wydzielonych pomieszczeniach w piwnicach Charakterystyka elektroenergetyczna Odbiorniki kat. III - nierezerwowane: - napięcie zasilania U = 400/230V - moc zainstalowana P i = 23.4W

4 - moc szczytowa P s = 19,7kW - współczynnik jednoczesności kj = 0,84 - układ sieci TT - system ochrony samoczynne wyłączenie zasilania Odbiorniki kat. II rezerwowane z agregatu: - napięcie zasilania U = 400/230V - moc zainstalowana P i = 51,6kW - moc szczytowa P s = 50,6kW - współczynnik jednoczesności kj = 0,98 - układ sieci TT - system ochrony samoczynne wyłączenie zasilania Odbiorniki kat. I rezerwowane z UPS - napięcie zasilania U = 400/230V - moc zainstalowana P i = 7,6kW - moc szczytowa P s = 6,7kW - współczynnik jednoczesności kj = 88 - układ sieci TT - system ochrony IT Oświetlenie ewakuacyjne kat. Ib - moc zainstalowana P i = 0,19kW - moc szczytowa P s = 0,19kW - współczynnik jednoczesności kj = Zakres instalacji w niniejszym opracowaniu Projekt obejmuje następujące instalacje: - instalacja oświetlenia ogólnego 230V rezerwowana i nierezerwowana - instalacja oświetlenia bezpieczeństwa - instalacja oświetlenia ewakuacyjnego - instalacja oświetlenia miejscowego - instalacja lamp bakteriobójczych - instalacja gniazd wtykowych 230V rezerwowana i nierezerwowana - instalacja gniazd wtykowych zasilania komputerów

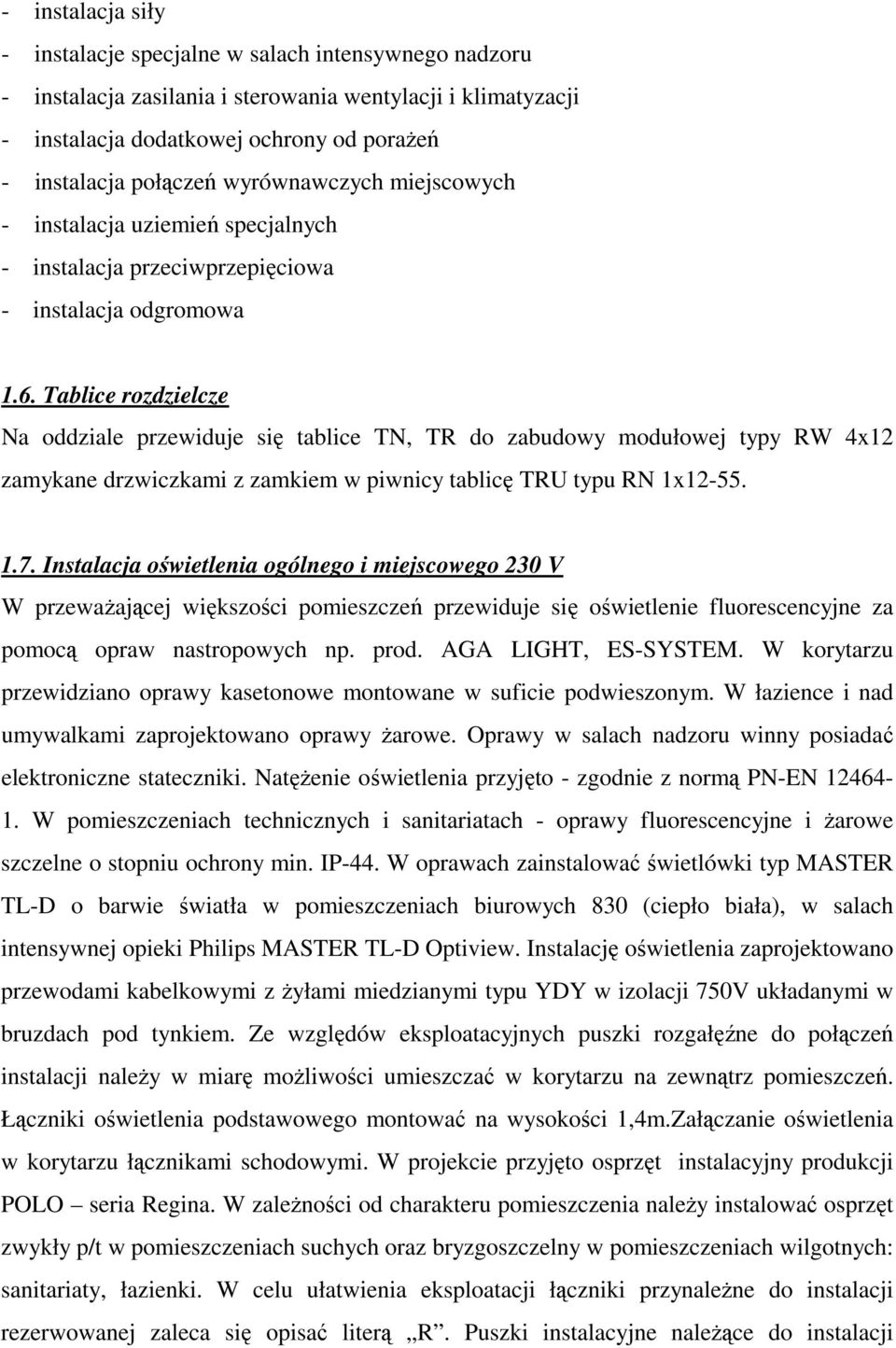

5 - instalacja siły - instalacje specjalne w salach intensywnego nadzoru - instalacja zasilania i sterowania wentylacji i klimatyzacji - instalacja dodatkowej ochrony od poraŝeń - instalacja połączeń wyrównawczych miejscowych - instalacja uziemień specjalnych - instalacja przeciwprzepięciowa - instalacja odgromowa 1.6. Tablice rozdzielcze Na oddziale przewiduje się tablice TN, TR do zabudowy modułowej typy RW 4x12 zamykane drzwiczkami z zamkiem w piwnicy tablicę TRU typu RN 1x Instalacja oświetlenia ogólnego i miejscowego 230 V W przewaŝającej większości pomieszczeń przewiduje się oświetlenie fluorescencyjne za pomocą opraw nastropowych np. prod. AGA LIGHT, ES-SYSTEM. W korytarzu przewidziano oprawy kasetonowe montowane w suficie podwieszonym. W łazience i nad umywalkami zaprojektowano oprawy Ŝarowe. Oprawy w salach nadzoru winny posiadać elektroniczne stateczniki. NatęŜenie oświetlenia przyjęto - zgodnie z normą PN-EN W pomieszczeniach technicznych i sanitariatach - oprawy fluorescencyjne i Ŝarowe szczelne o stopniu ochrony min. IP-44. W oprawach zainstalować świetlówki typ MASTER TL-D o barwie światła w pomieszczeniach biurowych 830 (ciepło biała), w salach intensywnej opieki Philips MASTER TL-D Optiview. Instalację oświetlenia zaprojektowano przewodami kabelkowymi z Ŝyłami miedzianymi typu YDY w izolacji 750V układanymi w bruzdach pod tynkiem. Ze względów eksploatacyjnych puszki rozgałęźne do połączeń instalacji naleŝy w miarę moŝliwości umieszczać w korytarzu na zewnątrz pomieszczeń. Łączniki oświetlenia podstawowego montować na wysokości 1,4m.Załączanie oświetlenia w korytarzu łącznikami schodowymi. W projekcie przyjęto osprzęt instalacyjny produkcji POLO seria Regina. W zaleŝności od charakteru pomieszczenia naleŝy instalować osprzęt zwykły p/t w pomieszczeniach suchych oraz bryzgoszczelny w pomieszczeniach wilgotnych: sanitariaty, łazienki. W celu ułatwienia eksploatacji łączniki przynaleŝne do instalacji rezerwowanej zaleca się opisać literą R. Puszki instalacyjne naleŝące do instalacji

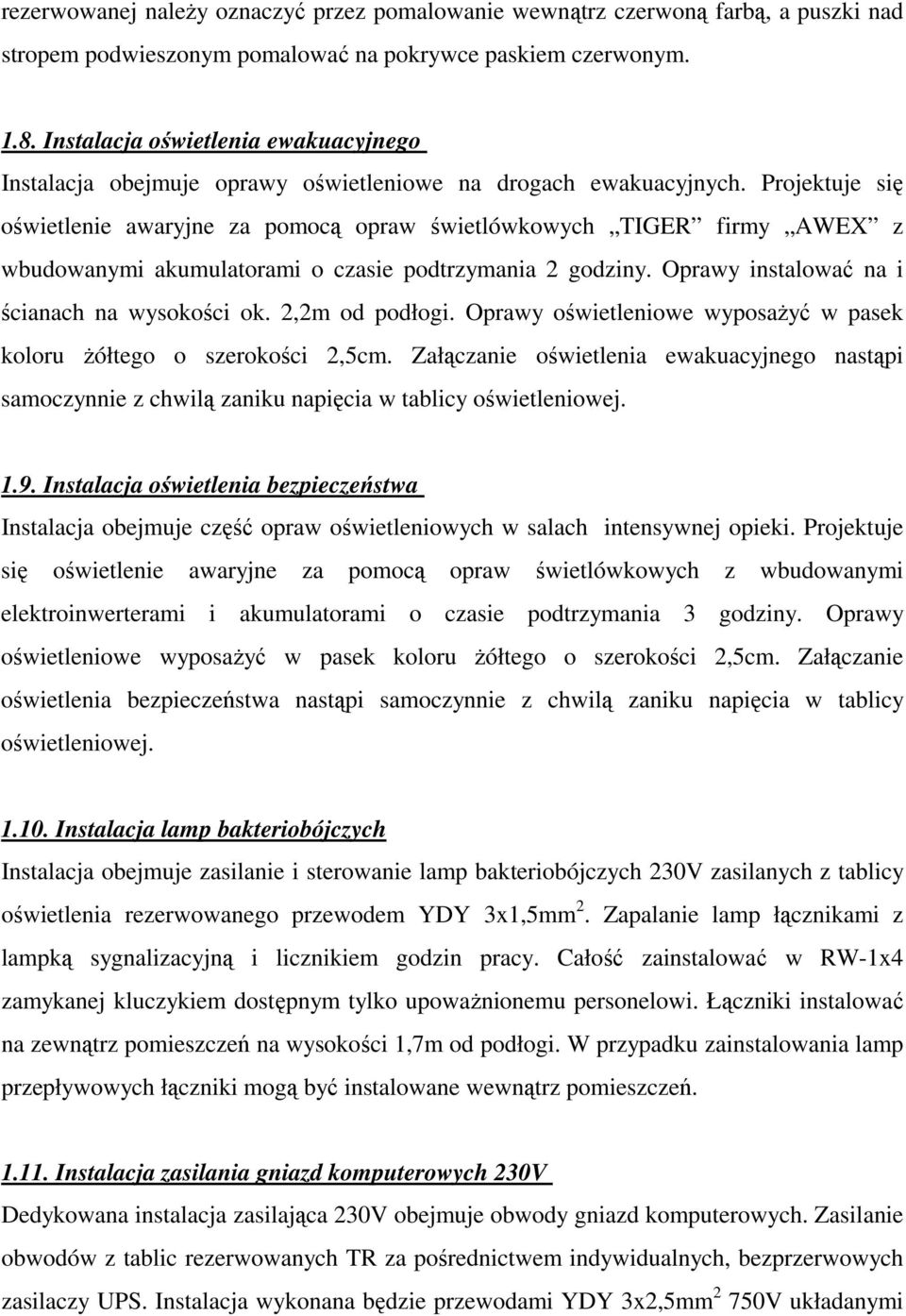

6 rezerwowanej naleŝy oznaczyć przez pomalowanie wewnątrz czerwoną farbą, a puszki nad stropem podwieszonym pomalować na pokrywce paskiem czerwonym Instalacja oświetlenia ewakuacyjnego Instalacja obejmuje oprawy oświetleniowe na drogach ewakuacyjnych. Projektuje się oświetlenie awaryjne za pomocą opraw świetlówkowych TIGER firmy AWEX z wbudowanymi akumulatorami o czasie podtrzymania 2 godziny. Oprawy instalować na i ścianach na wysokości ok. 2,2m od podłogi. Oprawy oświetleniowe wyposaŝyć w pasek koloru Ŝółtego o szerokości 2,5cm. Załączanie oświetlenia ewakuacyjnego nastąpi samoczynnie z chwilą zaniku napięcia w tablicy oświetleniowej Instalacja oświetlenia bezpieczeństwa Instalacja obejmuje część opraw oświetleniowych w salach intensywnej opieki. Projektuje się oświetlenie awaryjne za pomocą opraw świetlówkowych z wbudowanymi elektroinwerterami i akumulatorami o czasie podtrzymania 3 godziny. Oprawy oświetleniowe wyposaŝyć w pasek koloru Ŝółtego o szerokości 2,5cm. Załączanie oświetlenia bezpieczeństwa nastąpi samoczynnie z chwilą zaniku napięcia w tablicy oświetleniowej Instalacja lamp bakteriobójczych Instalacja obejmuje zasilanie i sterowanie lamp bakteriobójczych 230V zasilanych z tablicy oświetlenia rezerwowanego przewodem YDY 3x1,5mm 2. Zapalanie lamp łącznikami z lampką sygnalizacyjną i licznikiem godzin pracy. Całość zainstalować w RW-1x4 zamykanej kluczykiem dostępnym tylko upowaŝnionemu personelowi. Łączniki instalować na zewnątrz pomieszczeń na wysokości 1,7m od podłogi. W przypadku zainstalowania lamp przepływowych łączniki mogą być instalowane wewnątrz pomieszczeń Instalacja zasilania gniazd komputerowych 230V Dedykowana instalacja zasilająca 230V obejmuje obwody gniazd komputerowych. Zasilanie obwodów z tablic rezerwowanych TR za pośrednictwem indywidualnych, bezprzerwowych zasilaczy UPS. Instalacja wykonana będzie przewodami YDY 3x2,5mm 2 750V układanymi

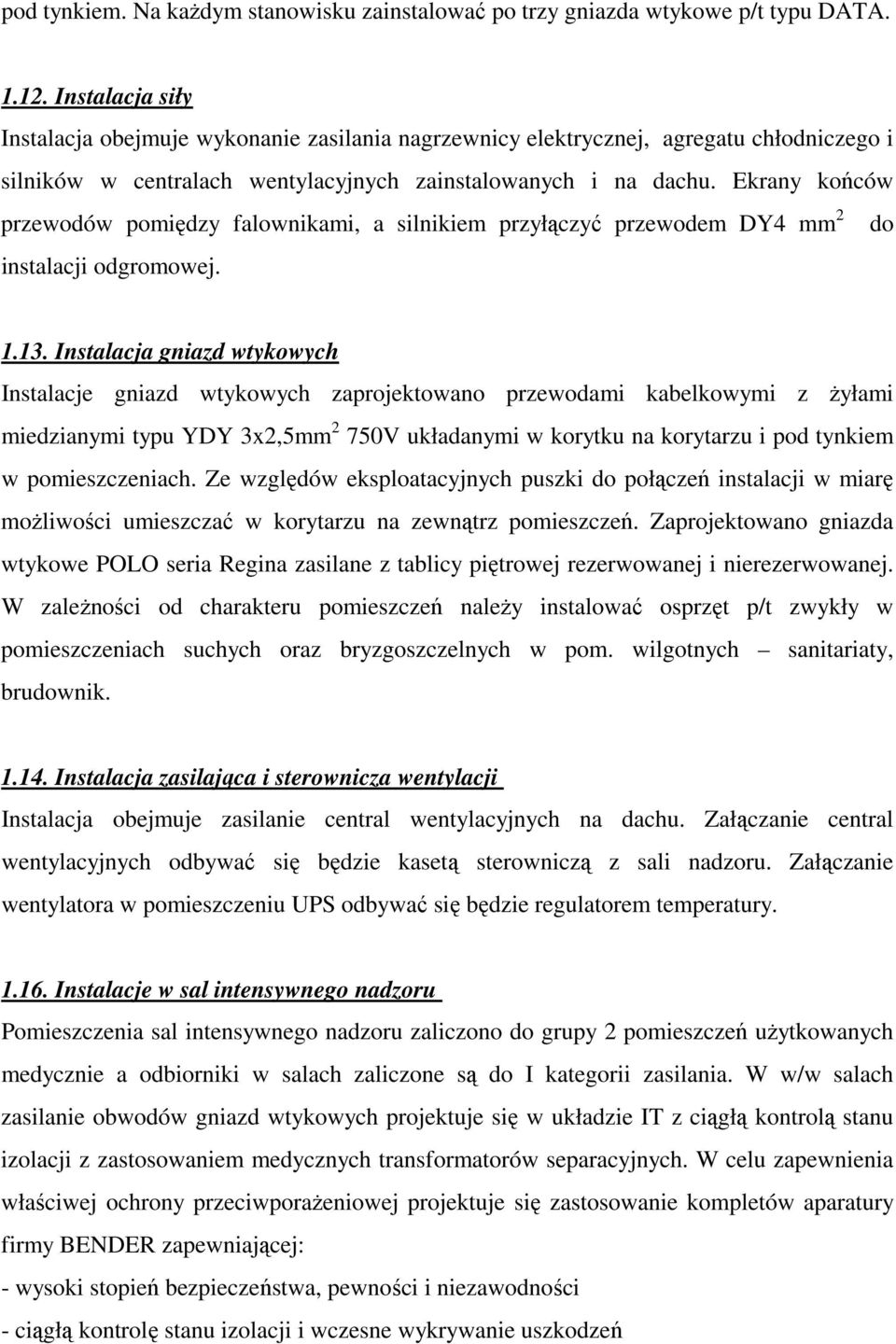

7 pod tynkiem. Na kaŝdym stanowisku zainstalować po trzy gniazda wtykowe p/t typu DATA Instalacja siły Instalacja obejmuje wykonanie zasilania nagrzewnicy elektrycznej, agregatu chłodniczego i silników w centralach wentylacyjnych zainstalowanych i na dachu. Ekrany końców przewodów pomiędzy falownikami, a silnikiem przyłączyć przewodem DY4 mm 2 do instalacji odgromowej Instalacja gniazd wtykowych Instalacje gniazd wtykowych zaprojektowano przewodami kabelkowymi z Ŝyłami miedzianymi typu YDY 3x2,5mm 2 750V układanymi w korytku na korytarzu i pod tynkiem w pomieszczeniach. Ze względów eksploatacyjnych puszki do połączeń instalacji w miarę moŝliwości umieszczać w korytarzu na zewnątrz pomieszczeń. Zaprojektowano gniazda wtykowe POLO seria Regina zasilane z tablicy piętrowej rezerwowanej i nierezerwowanej. W zaleŝności od charakteru pomieszczeń naleŝy instalować osprzęt p/t zwykły w pomieszczeniach suchych oraz bryzgoszczelnych w pom. wilgotnych sanitariaty, brudownik Instalacja zasilająca i sterownicza wentylacji Instalacja obejmuje zasilanie central wentylacyjnych na dachu. Załączanie central wentylacyjnych odbywać się będzie kasetą sterowniczą z sali nadzoru. Załączanie wentylatora w pomieszczeniu UPS odbywać się będzie regulatorem temperatury Instalacje w sal intensywnego nadzoru Pomieszczenia sal intensywnego nadzoru zaliczono do grupy 2 pomieszczeń uŝytkowanych medycznie a odbiorniki w salach zaliczone są do I kategorii zasilania. W w/w salach zasilanie obwodów gniazd wtykowych projektuje się w układzie IT z ciągłą kontrolą stanu izolacji z zastosowaniem medycznych transformatorów separacyjnych. W celu zapewnienia właściwej ochrony przeciwporaŝeniowej projektuje się zastosowanie kompletów aparatury firmy BENDER zapewniającej: - wysoki stopień bezpieczeństwa, pewności i niezawodności - ciągłą kontrolę stanu izolacji i wczesne wykrywanie uszkodzeń

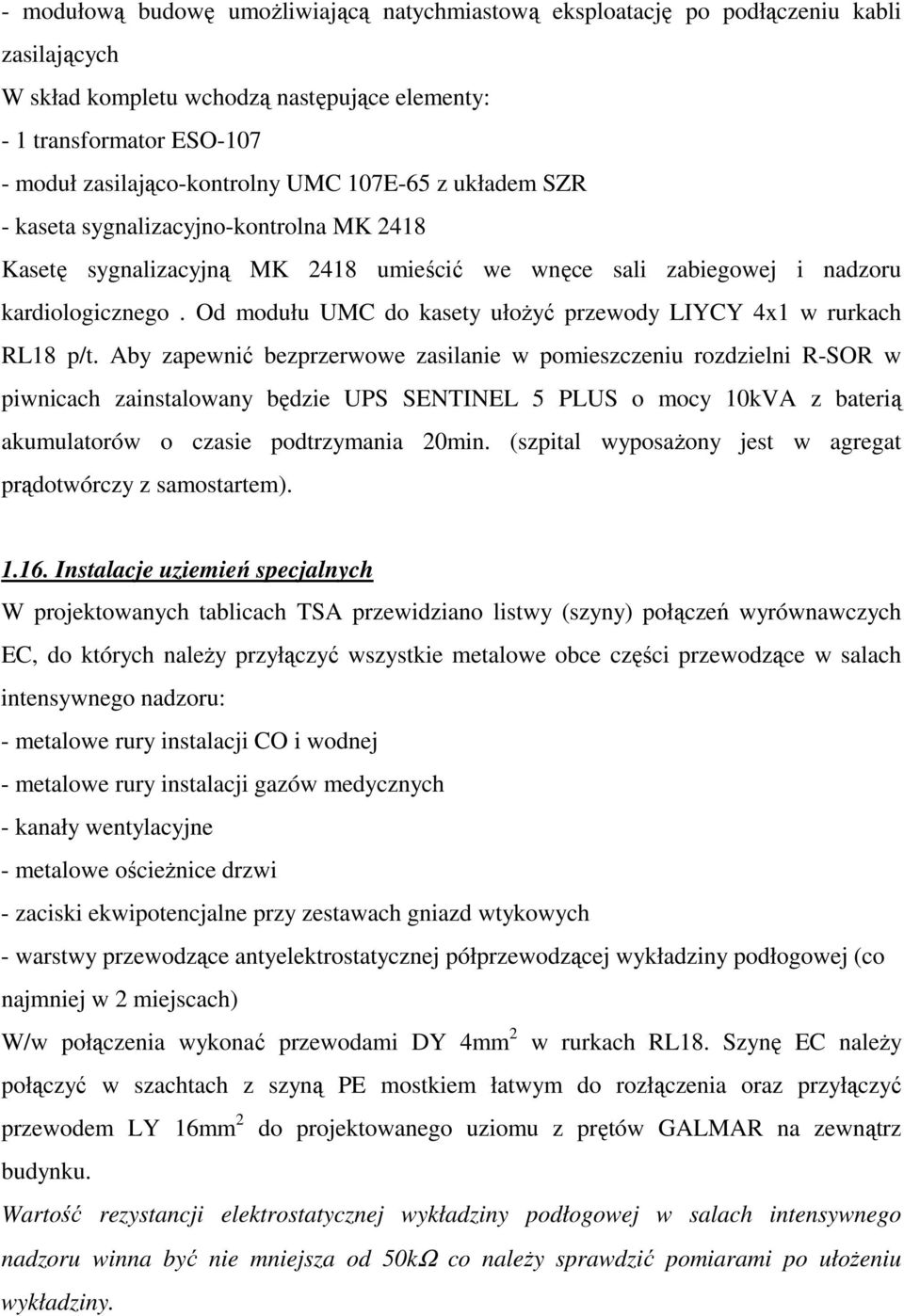

8 - modułową budowę umoŝliwiającą natychmiastową eksploatację po podłączeniu kabli zasilających W skład kompletu wchodzą następujące elementy: - 1 transformator ESO moduł zasilająco-kontrolny UMC 107E-65 z układem SZR - kaseta sygnalizacyjno-kontrolna MK 2418 Kasetę sygnalizacyjną MK 2418 umieścić we wnęce sali zabiegowej i nadzoru kardiologicznego. Od modułu UMC do kasety ułoŝyć przewody LIYCY 4x1 w rurkach RL18 p/t. Aby zapewnić bezprzerwowe zasilanie w pomieszczeniu rozdzielni R-SOR w piwnicach zainstalowany będzie UPS SENTINEL 5 PLUS o mocy 10kVA z baterią akumulatorów o czasie podtrzymania 20min. (szpital wyposaŝony jest w agregat prądotwórczy z samostartem) Instalacje uziemień specjalnych W projektowanych tablicach TSA przewidziano listwy (szyny) połączeń wyrównawczych EC, do których naleŝy przyłączyć wszystkie metalowe obce części przewodzące w salach intensywnego nadzoru: - metalowe rury instalacji CO i wodnej - metalowe rury instalacji gazów medycznych - kanały wentylacyjne - metalowe ościeŝnice drzwi - zaciski ekwipotencjalne przy zestawach gniazd wtykowych - warstwy przewodzące antyelektrostatycznej półprzewodzącej wykładziny podłogowej (co najmniej w 2 miejscach) W/w połączenia wykonać przewodami DY 4mm 2 w rurkach RL18. Szynę EC naleŝy połączyć w szachtach z szyną PE mostkiem łatwym do rozłączenia oraz przyłączyć przewodem LY 16mm 2 do projektowanego uziomu z prętów GALMAR na zewnątrz budynku. Wartość rezystancji elektrostatycznej wykładziny podłogowej w salach intensywnego nadzoru winna być nie mniejsza od 50kΩ co naleŝy sprawdzić pomiarami po ułoŝeniu wykładziny.

9 1.17. Obostrzona ochrona od poraŝeń w układzie sieci IT W salach intensywnego nadzoru zaliczonych do grupy 2 wg klasyfikacji pomieszczeń - uŝytkowanych medycznie (norma IEC oraz DIN VDE 0107) zastosowano układ sieci IT, którego cechą charakterystyczną jest odizolowanie przewodów roboczych od ziemi. Do realizacji układu IT przewidziano aparaturę firmy BENDER: - transformator medyczny ESO-107 z czujnikiem aparatury uzwojeń - moduł zasilająco-kontrolny UMC 107E-40 z układem SZR - kaseta sygnalizacyjno-kontrolna MK 2418 W proponowanym rozwiązaniu z jednym transformatorem na salę wykonanym w I klasie ochronności naleŝy zastosować ochronę przez specjalne ustawienie transformatora tj.: - transformator ustawić na izolatorach za izolacyjną osłoną, a ich dostępnych części przewodzących nie wolno łączyć z przewodem PE - na obudowie transformata umieścić tabliczki z ostrzeŝeniem Dostępne części przewodzące transformatora mogą być pod napięciem. Wszystkie metalowe obudowy urządzeń elektrycznych oraz bolce ochronne gniazd wtykowych połączyć przewodami DY 2,5mm 2 w rurkach RKLG18 z szyną PE w szachcie elektrycznym, a wszystkie metalowe obce części przewodzące przewodami DY 4mm 2 w RKLG 18 do szyny EC. Dla zmniejszenia prądów upływu całość instalacji projektuje się przewodami 750V w rurkach. Uziemienie kaŝdego elementu zaprojektowano oddzielnym przewodem i zaleca się, aby były one jak najkrótsze. Rezystancja połączeń z szyną PE nie powinna przekraczać 0,2Ω, a rezystancja połączeń z szyną EC 0,1Ω. Przewody ochronne winny być trwale opisane w tablicach jakich elementów lub obwodów dotyczą. Przewody ochronne i wyrównawcze winny mieć izolację w kolorze Ŝółto-zielonym Instalacja ochrony od poraŝeń Jako ochronę przed dotykiem pośrednim w układzie sieci TT w budynku projektuje się samoczynne szybkie wyłączenie zasilania. Ochroną naleŝy objąć : - metalowe obudowy opraw oświetleniowych i bakteriobójczych, bolce gniazd wtykowych, silniki wentylatorów, metalowe obudowy aparatury elektromedycznej i central wentylacyjnych.

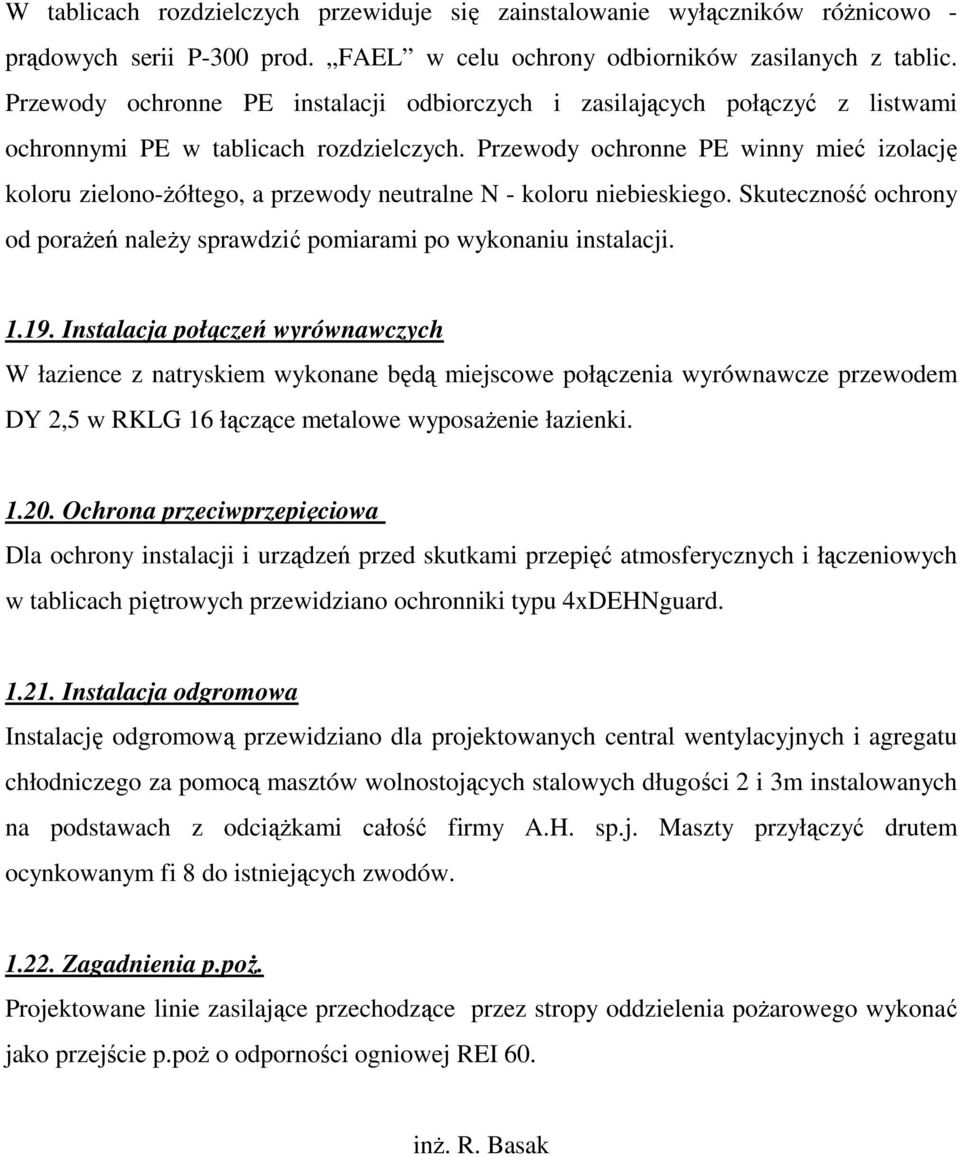

10 W tablicach rozdzielczych przewiduje się zainstalowanie wyłączników róŝnicowo - prądowych serii P-300 prod. FAEL w celu ochrony odbiorników zasilanych z tablic. Przewody ochronne PE instalacji odbiorczych i zasilających połączyć z listwami ochronnymi PE w tablicach rozdzielczych. Przewody ochronne PE winny mieć izolację koloru zielono-ŝółtego, a przewody neutralne N - koloru niebieskiego. Skuteczność ochrony od poraŝeń naleŝy sprawdzić pomiarami po wykonaniu instalacji Instalacja połączeń wyrównawczych W łazience z natryskiem wykonane będą miejscowe połączenia wyrównawcze przewodem DY 2,5 w RKLG 16 łączące metalowe wyposaŝenie łazienki Ochrona przeciwprzepięciowa Dla ochrony instalacji i urządzeń przed skutkami przepięć atmosferycznych i łączeniowych w tablicach piętrowych przewidziano ochronniki typu 4xDEHNguard Instalacja odgromowa Instalację odgromową przewidziano dla projektowanych central wentylacyjnych i agregatu chłodniczego za pomocą masztów wolnostojących stalowych długości 2 i 3m instalowanych na podstawach z odciąŝkami całość firmy A.H. sp.j. Maszty przyłączyć drutem ocynkowanym fi 8 do istniejących zwodów Zagadnienia p.poŝ. Projektowane linie zasilające przechodzące przez stropy oddzielenia poŝarowego wykonać jako przejście p.poŝ o odporności ogniowej REI 60. inŝ. R. Basak

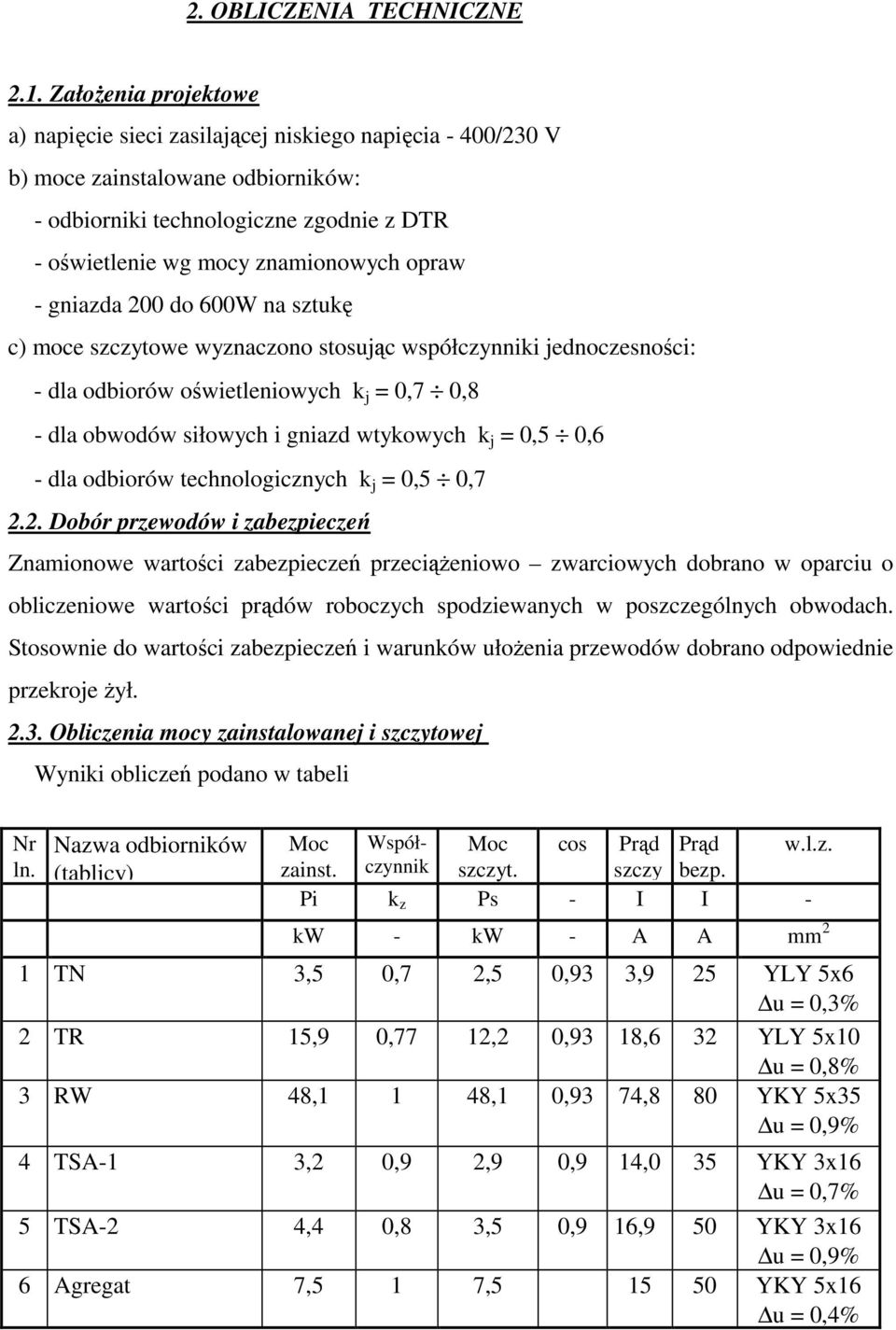

11 2. OBLICZENIA TECHNICZNE 2.1. ZałoŜenia projektowe a) napięcie sieci zasilającej niskiego napięcia - 400/230 V b) moce zainstalowane odbiorników: - odbiorniki technologiczne zgodnie z DTR - oświetlenie wg mocy znamionowych opraw - gniazda 200 do 600W na sztukę c) moce szczytowe wyznaczono stosując współczynniki jednoczesności: - dla odbiorów oświetleniowych k j = 0,7 0,8 - dla obwodów siłowych i gniazd wtykowych k j = 0,5 0,6 - dla odbiorów technologicznych k j = 0,5 0, Dobór przewodów i zabezpieczeń Znamionowe wartości zabezpieczeń przeciąŝeniowo zwarciowych dobrano w oparciu o obliczeniowe wartości prądów roboczych spodziewanych w poszczególnych obwodach. Stosownie do wartości zabezpieczeń i warunków ułoŝenia przewodów dobrano odpowiednie przekroje Ŝył Obliczenia mocy zainstalowanej i szczytowej Wyniki obliczeń podano w tabeli Nr ln. Nazwa odbiorników (tablicy) Moc Współ- Moc cos Prąd Prąd w.l.z. zainst. czynnik szczyt. szczy bezp. Pi k z Ps - I I - kw - kw - A A mm 2 1 TN 3,5 0,7 2,5 0,93 3,9 25 YLY 5x6 u = 0,3% 2 TR 15,9 0,77 12,2 0,93 18,6 32 YLY 5x10 u = 0,8% 3 RW 48,1 1 48,1 0,93 74,8 80 YKY 5x35 u = 0,9% 4 TSA-1 3,2 0,9 2,9 0,9 14,0 35 YKY 3x16 u = 0,7% 5 TSA-2 4,4 0,8 3,5 0,9 16,9 50 YKY 3x16 u = 0,9% 6 Agregat 7,5 1 7, YKY 5x16 u = 0,4%

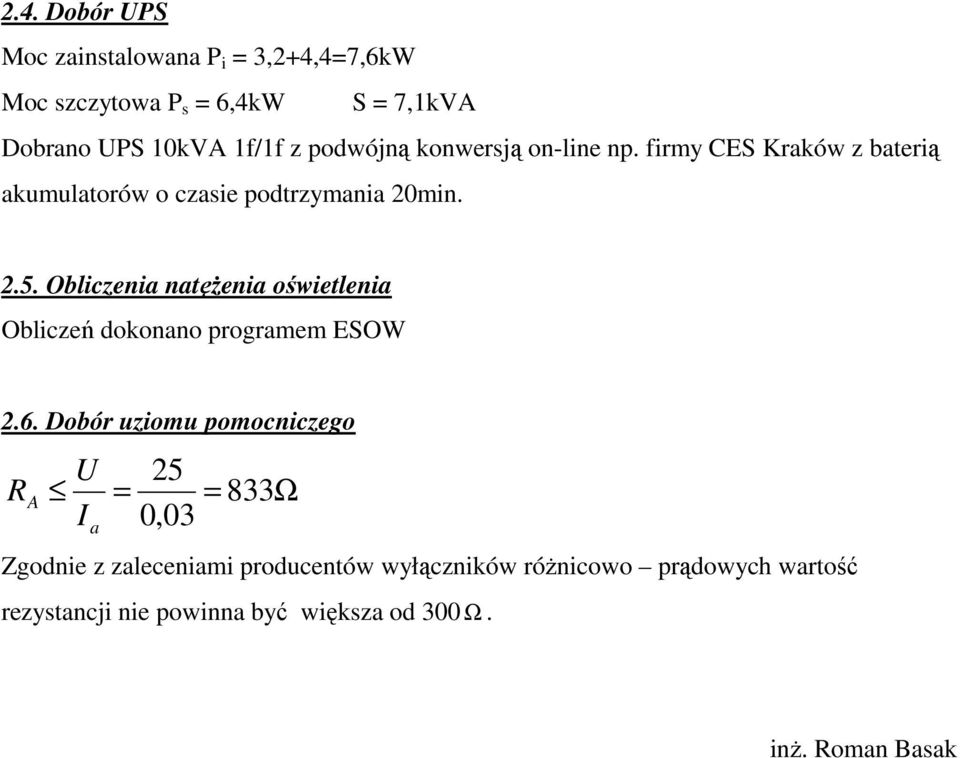

12 2.4. Dobór UPS Moc zainstalowana P i = 3,2+4,4=7,6kW Moc szczytowa P s = 6,4kW S = 7,1kVA Dobrano UPS 10kVA 1f/1f z podwójną konwersją on-line np. firmy CES Kraków z baterią akumulatorów o czasie podtrzymania 20min Obliczenia natęŝenia oświetlenia Obliczeń dokonano programem ESOW 2.6. Dobór uziomu pomocniczego R A U 25 = = 833Ω I 0,03 a Zgodnie z zaleceniami producentów wyłączników róŝnicowo prądowych wartość rezystancji nie powinna być większa od 300 Ω. inŝ. Roman Basak
