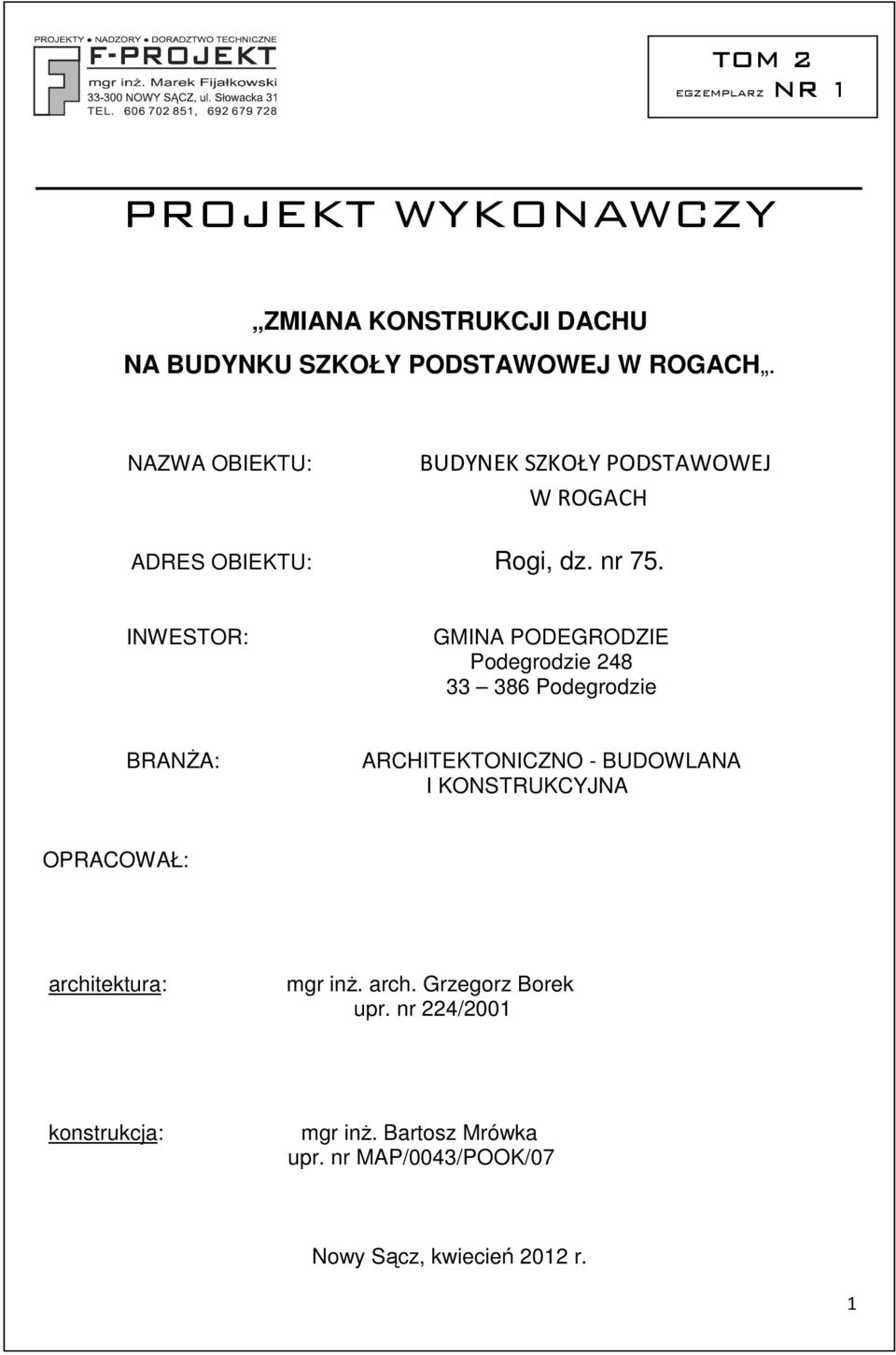

1 TOM 2 NR 1 egzemplarz NR PROJET WYONAWCZY ZMIANA ONTRUCJI DACHU NA BUDYNU ZOŁY PODTAWOWEJ W ROGACH. NAZWA OBIETU: BUDYNE ZOŁY PODTAWOWEJ W ROGACH ADRE OBIETU: Rogi, dz. nr 75. INWETOR: GMINA PODEGRODZIE Podegrodzie Podegrodzie BRANŻA: ARCHITETONICZNO - BUDOWLANA I ONTRUCYJNA OPRACOWAŁ: architektura: mgr inż. arch. Grzegorz Borek upr. nr 224/2001 konstrukcja: mgr inż. Bartosz Mrówka upr. nr MAP/0043/POO/07 Nowy ącz, kwiecień 2012 r. 1

2 Treść opracowania: 1. arta tytułowa Treść opracowania Podstawa opracowania Cel i zakres opracowania Opis do projektu zagospodarowania działki Opis techniczny - architektura Opis techniczny - konstrukcja Obliczenia statyczne elementów dachu Rysunki architektoniczno budowlane i konstrukcyjne

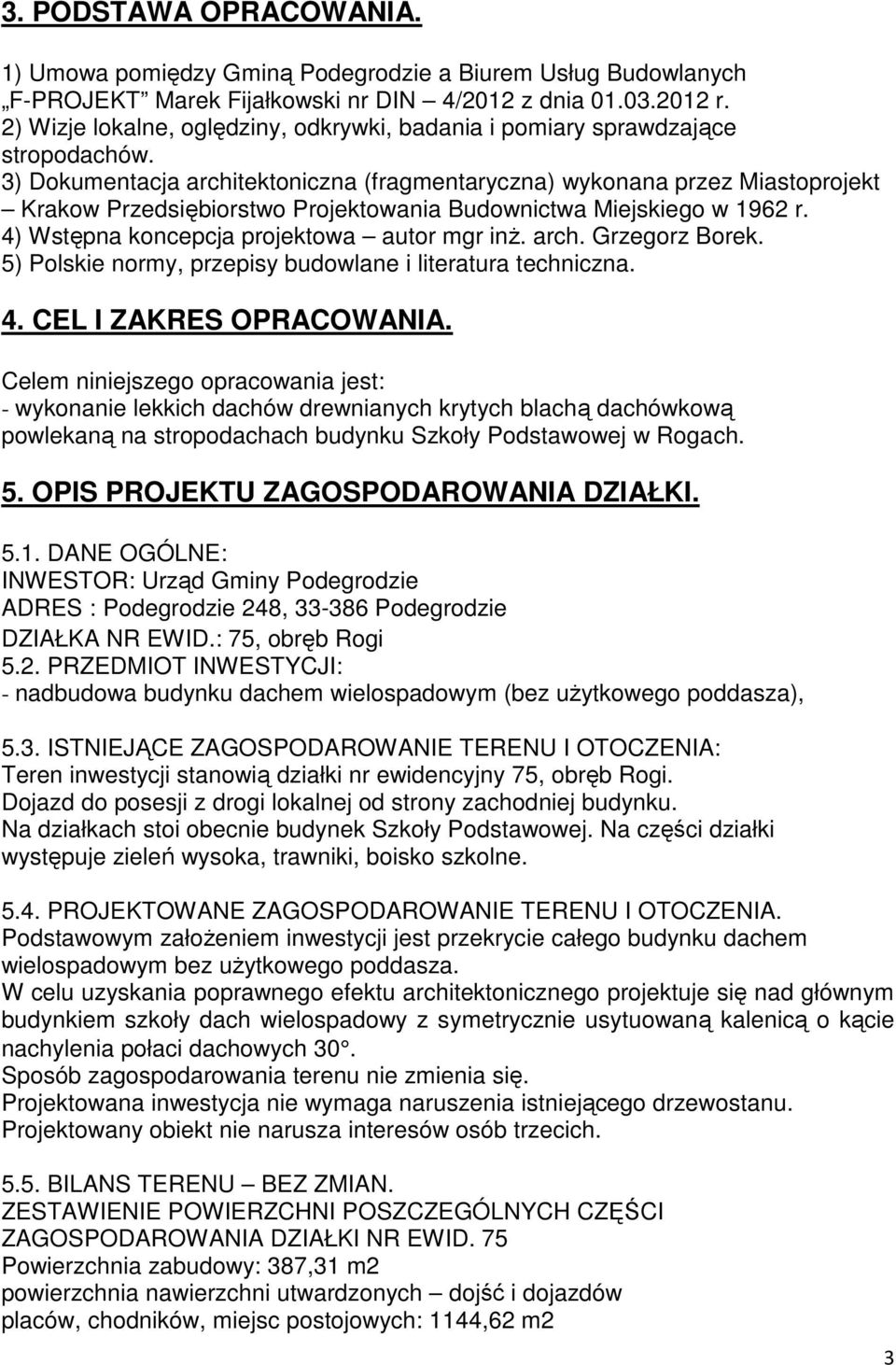

3 3. PODTAWA OPRACOWANIA. 1) Umowa pomiędzy Gminą Podegrodzie a Biurem Usług Budowlanych F-PROJET Marek Fijałkowski nr DIN 4/2012 z dnia r. 2) Wizje lokalne, oględziny, odkrywki, badania i pomiary sprawdzające stropodachów. 3) Dokumentacja architektoniczna (fragmentaryczna) wykonana przez Miastoprojekt rakow Przedsiębiorstwo Projektowania Budownictwa Miejskiego w 1962 r. 4) Wstępna koncepcja projektowa autor mgr inż. arch. Grzegorz Borek. 5) Polskie normy, przepisy budowlane i literatura techniczna. 4. CEL I ZARE OPRACOWANIA. Celem niniejszego opracowania jest: - wykonanie lekkich dachów drewnianych krytych blachą dachówkową powlekaną na stropodachach budynku zkoły Podstawowej w Rogach. 5. OPI PROJETU ZAGOPODAROWANIA DZIAŁI DANE OGÓLNE: INWETOR: Urząd Gminy Podegrodzie ADRE : Podegrodzie 248, Podegrodzie DZIAŁA NR EWID.: 75, obręb Rogi 5.2. PRZEDMIOT INWETYCJI: - nadbudowa budynku dachem wielospadowym (bez użytkowego poddasza), 5.3. ITNIEJĄCE ZAGOPODAROWANIE TERENU I OTOCZENIA: Teren inwestycji stanowią działki nr ewidencyjny 75, obręb Rogi. Dojazd do posesji z drogi lokalnej od strony zachodniej budynku. Na działkach stoi obecnie budynek zkoły Podstawowej. Na części działki występuje zieleń wysoka, trawniki, boisko szkolne PROJETOWANE ZAGOPODAROWANIE TERENU I OTOCZENIA. Podstawowym założeniem inwestycji jest przekrycie całego budynku dachem wielospadowym bez użytkowego poddasza. W celu uzyskania poprawnego efektu architektonicznego projektuje się nad głównym budynkiem szkoły dach wielospadowy z symetrycznie usytuowaną kalenicą o kącie nachylenia połaci dachowych 30. posób zagospodarowania terenu nie zmienia się. Projektowana inwestycja nie wymaga naruszenia istniejącego drzewostanu. Projektowany obiekt nie narusza interesów osób trzecich BILAN TERENU BEZ ZMIAN. ZETAWIENIE POWIERZCHNI POZCZEGÓLNYCH CZĘŚCI ZAGOPODAROWANIA DZIAŁI NR EWID. 75 Powierzchnia zabudowy: 387,31 m2 powierzchnia nawierzchni utwardzonych dojść i dojazdów placów, chodników, miejsc postojowych: 1144,62 m2 3

4 5.6. PODTAWOWE DANE LICZBOWE. DANE ITNIEJĄCE PROJETOWANE Pow. zabudowy 387,31 m 2 Bez zmian Pow. użytkowa 930,17 m 2 Bez zmian Pow. całkowita 1178,74 m 2 Bez zmian ubatura 3735,00 m ,00 m 3 - wysokość budynku 9,03 m, - wysokość budynku do projektowanej kalenicy 12,94 m, 5.7. DANE INFORMUJĄCE O PRZEZNACZENIU TERENU Teren inwestycji znajduje się na obszarze przeznaczonym dla zabudowy z zakresu oświaty, nauki, kultury, opieki społecznej i socjalnej, opieki zdrowotnej i administracji, oraz obiekty sportu i rekreacji związane z podstawową funkcją terenu. Przedmiotowa działka nie jest objęta ochroną konserwatorską i nie występują na niej obiekty wpisane do rejestru zabytków oraz nie znajduje się w granicach terenu górniczego. Brak jest informacji na temat ewentualnego występowania w rejonie planowanej inwestycji terenu zagrożonego osuwaniem się mas ziemnych. Inwestycja nie ma negatywnego wpływu na obszar NATURA INFORMACJE I DANE O CHARATERZE I CECHACH ITNIEJĄCYCH I PRZEWIDYWANYCH ZAGROŻEŃ W ZAREIE ZGODNYM Z ODRĘBNYMI PRZEPIAMI. a) ochrona środowiska budynek z uwagi na funkcję, rozwiązaną gospodarkę odpadami, rodzaj projektowanych materiałów budowlanych, nie będzie negatywnie oddziaływał na środowisko i nie pogorszy jego stanu. b) higiena i zdrowie użytkowników wymagania higieniczno sanitarne w budynku zgodne z warunkami technicznymi, jakim powinny odpowiadać budynki. c) wody opadowe z dachu budynku będą skierowane do istniejącej kanalizacji burzowej. d) zieleń - realizacja nie wymaga wycinki drzew i krzewów ODPROWADZENIE WÓD OPADOWYCH. Wody opadowe zostaną odprowadzone do istniejącej kanalizacji burzowej. 4

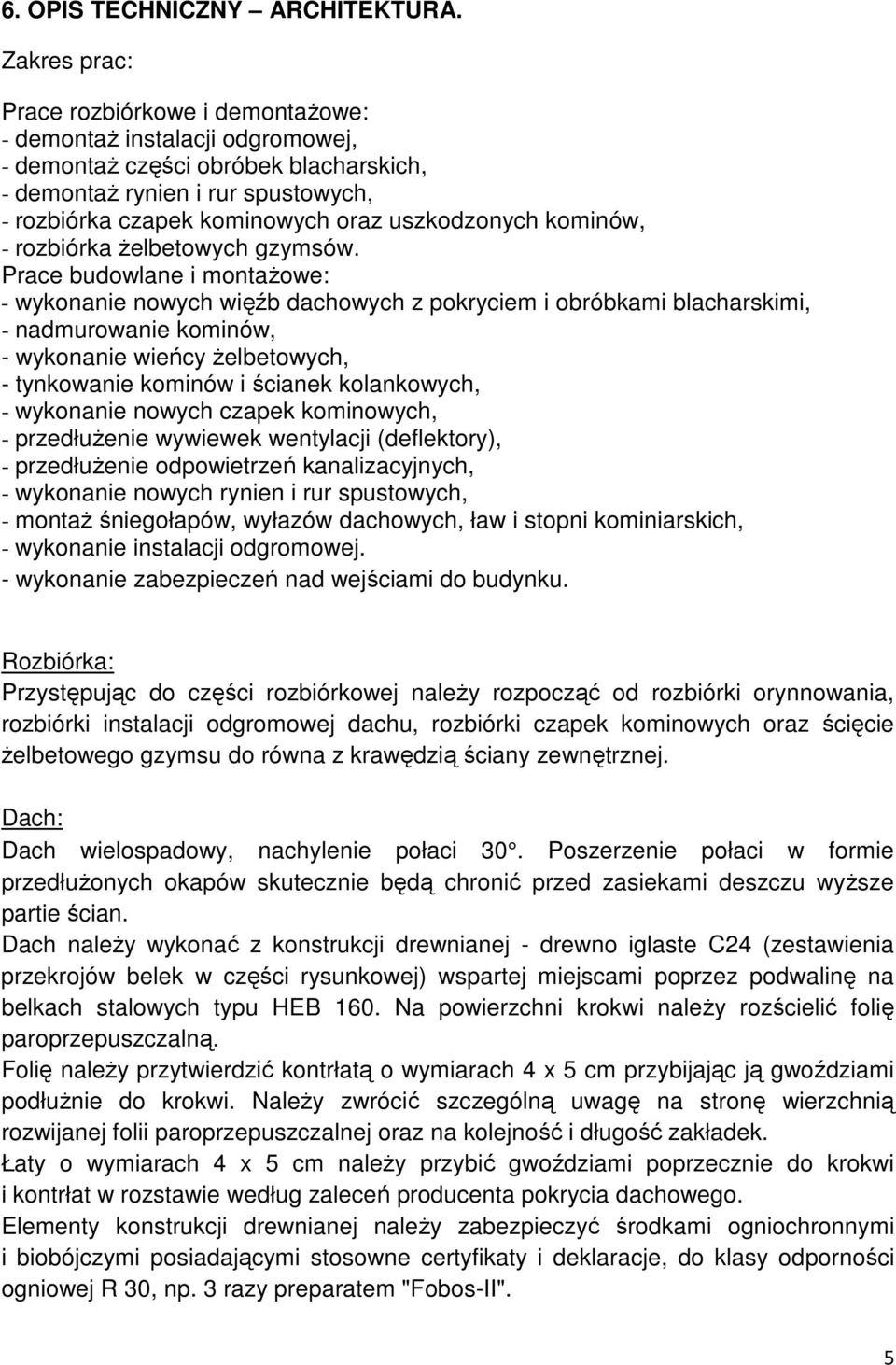

5 6. OPI TECHNICZNY ARCHITETURA. Zakres prac: Prace rozbiórkowe i demontażowe: - demontaż instalacji odgromowej, - demontaż części obróbek blacharskich, - demontaż rynien i rur spustowych, - rozbiórka czapek kominowych oraz uszkodzonych kominów, - rozbiórka żelbetowych gzymsów. Prace budowlane i montażowe: - wykonanie nowych więźb dachowych z pokryciem i obróbkami blacharskimi, - nadmurowanie kominów, - wykonanie wieńcy żelbetowych, - tynkowanie kominów i ścianek kolankowych, - wykonanie nowych czapek kominowych, - przedłużenie wywiewek wentylacji (deflektory), - przedłużenie odpowietrzeń kanalizacyjnych, - wykonanie nowych rynien i rur spustowych, - montaż śniegołapów, wyłazów dachowych, ław i stopni kominiarskich, - wykonanie instalacji odgromowej. - wykonanie zabezpieczeń nad wejściami do budynku. Rozbiórka: Przystępując do części rozbiórkowej należy rozpocząć od rozbiórki orynnowania, rozbiórki instalacji odgromowej dachu, rozbiórki czapek kominowych oraz ścięcie żelbetowego gzymsu do równa z krawędzią ściany zewnętrznej. Dach: Dach wielospadowy, nachylenie połaci 30. Poszerzenie połaci w formie przedłużonych okapów skutecznie będą chronić przed zasiekami deszczu wyższe partie ścian. Dach należy wykonać z konstrukcji drewnianej - drewno iglaste C24 (zestawienia przekrojów belek w części rysunkowej) wspartej miejscami poprzez podwalinę na belkach stalowych typu HEB 160. Na powierzchni krokwi należy rozścielić folię paroprzepuszczalną. Folię należy przytwierdzić kontrłatą o wymiarach 4 x 5 cm przybijając ją gwoździami podłużnie do krokwi. Należy zwrócić szczególną uwagę na stronę wierzchnią rozwijanej folii paroprzepuszczalnej oraz na kolejność i długość zakładek. Łaty o wymiarach 4 x 5 cm należy przybić gwoździami poprzecznie do krokwi i kontrłat w rozstawie według zaleceń producenta pokrycia dachowego. Elementy konstrukcji drewnianej należy zabezpieczyć środkami ogniochronnymi i biobójczymi posiadającymi stosowne certyfikaty i deklaracje, do klasy odporności ogniowej R 30, np. 3 razy preparatem "Fobos-II". 5

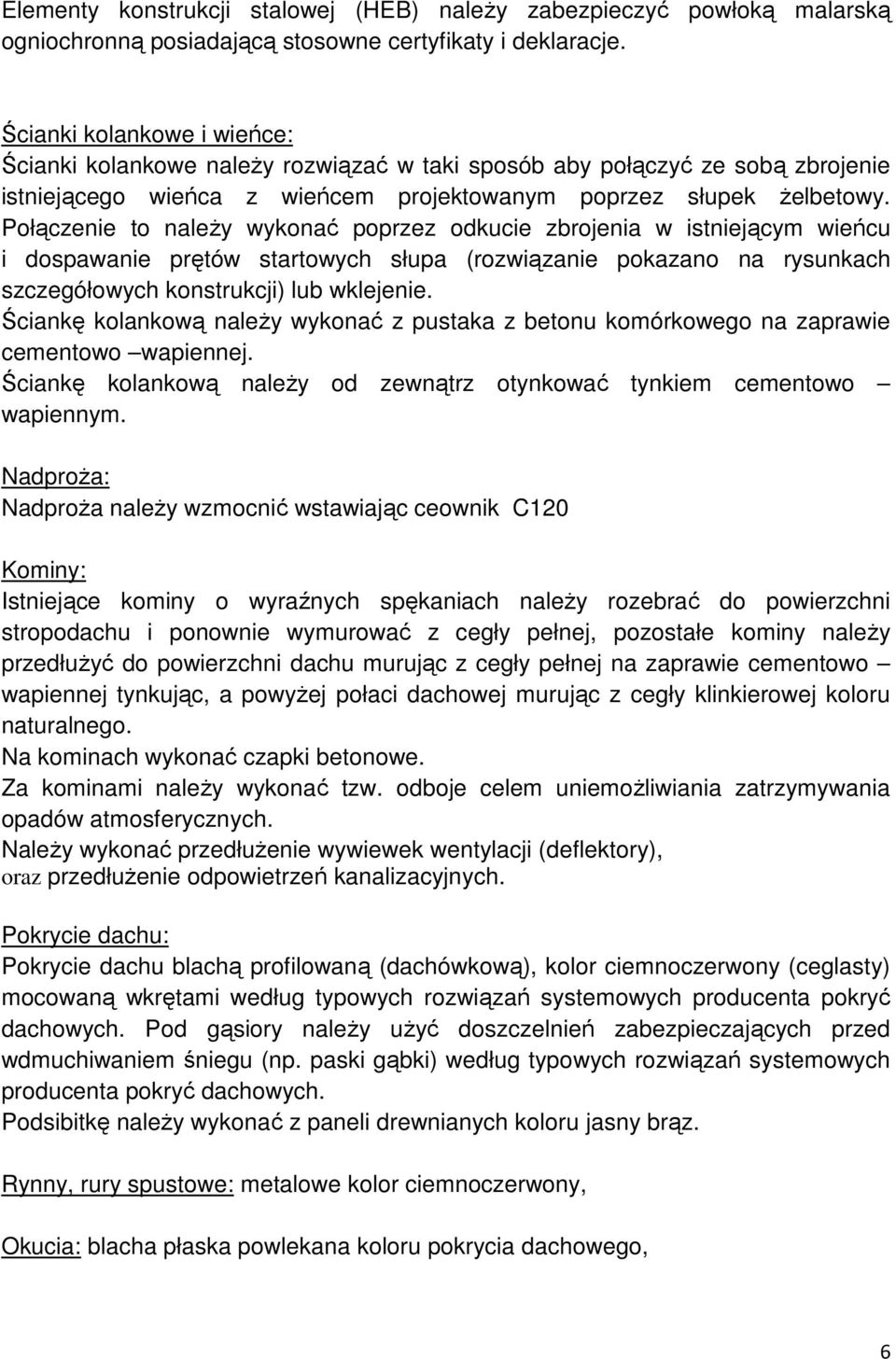

6 Elementy konstrukcji stalowej (HEB) należy zabezpieczyć powłoką malarską ogniochronną posiadającą stosowne certyfikaty i deklaracje. Ścianki kolankowe i wieńce: Ścianki kolankowe należy rozwiązać w taki sposób aby połączyć ze sobą zbrojenie istniejącego wieńca z wieńcem projektowanym poprzez słupek żelbetowy. Połączenie to należy wykonać poprzez odkucie zbrojenia w istniejącym wieńcu i dospawanie prętów startowych słupa (rozwiązanie pokazano na rysunkach szczegółowych konstrukcji) lub wklejenie. Ściankę kolankową należy wykonać z pustaka z betonu komórkowego na zaprawie cementowo wapiennej. Ściankę kolankową należy od zewnątrz otynkować tynkiem cementowo wapiennym. Nadproża: Nadproża należy wzmocnić wstawiając ceownik C120 ominy: Istniejące kominy o wyraźnych spękaniach należy rozebrać do powierzchni stropodachu i ponownie wymurować z cegły pełnej, pozostałe kominy należy przedłużyć do powierzchni dachu murując z cegły pełnej na zaprawie cementowo wapiennej tynkując, a powyżej połaci dachowej murując z cegły klinkierowej koloru naturalnego. Na kominach wykonać czapki betonowe. Za kominami należy wykonać tzw. odboje celem uniemożliwiania zatrzymywania opadów atmosferycznych. Należy wykonać przedłużenie wywiewek wentylacji (deflektory), oraz przedłużenie odpowietrzeń kanalizacyjnych. Pokrycie dachu: Pokrycie dachu blachą profilowaną (dachówkową), kolor ciemnoczerwony (ceglasty) mocowaną wkrętami według typowych rozwiązań systemowych producenta pokryć dachowych. Pod gąsiory należy użyć doszczelnień zabezpieczających przed wdmuchiwaniem śniegu (np. paski gąbki) według typowych rozwiązań systemowych producenta pokryć dachowych. Podsibitkę należy wykonać z paneli drewnianych koloru jasny brąz. Rynny, rury spustowe: metalowe kolor ciemnoczerwony, Okucia: blacha płaska powlekana koloru pokrycia dachowego, 6

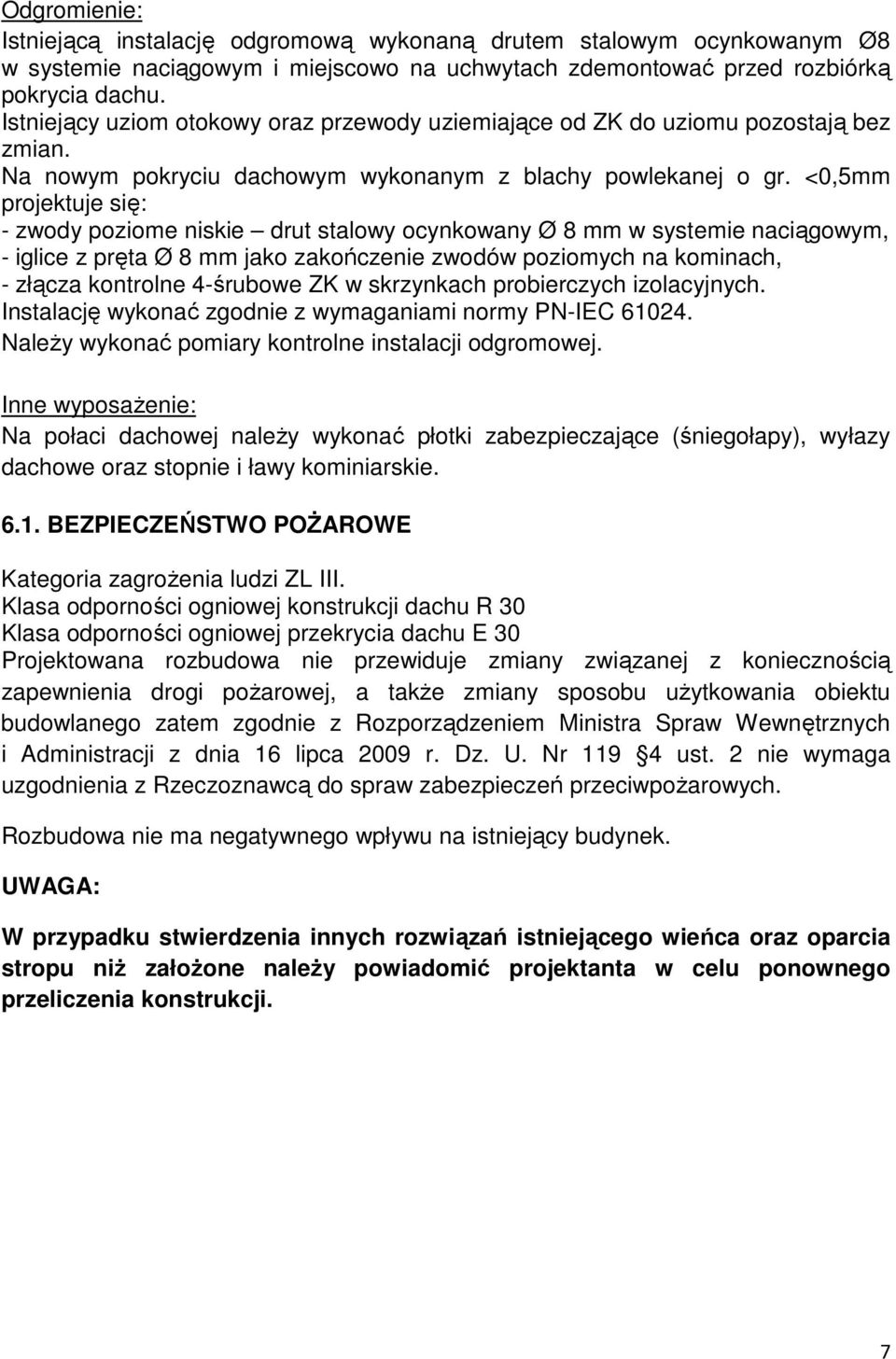

7 Odgromienie: Istniejącą instalację odgromową wykonaną drutem stalowym ocynkowanym Ø8 w systemie naciągowym i miejscowo na uchwytach zdemontować przed rozbiórką pokrycia dachu. Istniejący uziom otokowy oraz przewody uziemiające od Z do uziomu pozostają bez zmian. Na nowym pokryciu dachowym wykonanym z blachy powlekanej o gr. <0,5mm projektuje się: - zwody poziome niskie drut stalowy ocynkowany Ø 8 mm w systemie naciągowym, - iglice z pręta Ø 8 mm jako zakończenie zwodów poziomych na kominach, - złącza kontrolne 4-śrubowe Z w skrzynkach probierczych izolacyjnych. Instalację wykonać zgodnie z wymaganiami normy PN-IEC Należy wykonać pomiary kontrolne instalacji odgromowej. Inne wyposażenie: Na połaci dachowej należy wykonać płotki zabezpieczające (śniegołapy), wyłazy dachowe oraz stopnie i ławy kominiarskie BEZPIECZEŃTWO POŻAROWE ategoria zagrożenia ludzi ZL III. lasa odporności ogniowej konstrukcji dachu R 30 lasa odporności ogniowej przekrycia dachu E 30 Projektowana rozbudowa nie przewiduje zmiany związanej z koniecznością zapewnienia drogi pożarowej, a także zmiany sposobu użytkowania obiektu budowlanego zatem zgodnie z Rozporządzeniem Ministra praw Wewnętrznych i Administracji z dnia 16 lipca 2009 r. Dz. U. Nr ust. 2 nie wymaga uzgodnienia z Rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych. Rozbudowa nie ma negatywnego wpływu na istniejący budynek. UWAGA: W przypadku stwierdzenia innych rozwiązań istniejącego wieńca oraz oparcia stropu niż założone należy powiadomić projektanta w celu ponownego przeliczenia konstrukcji. 7

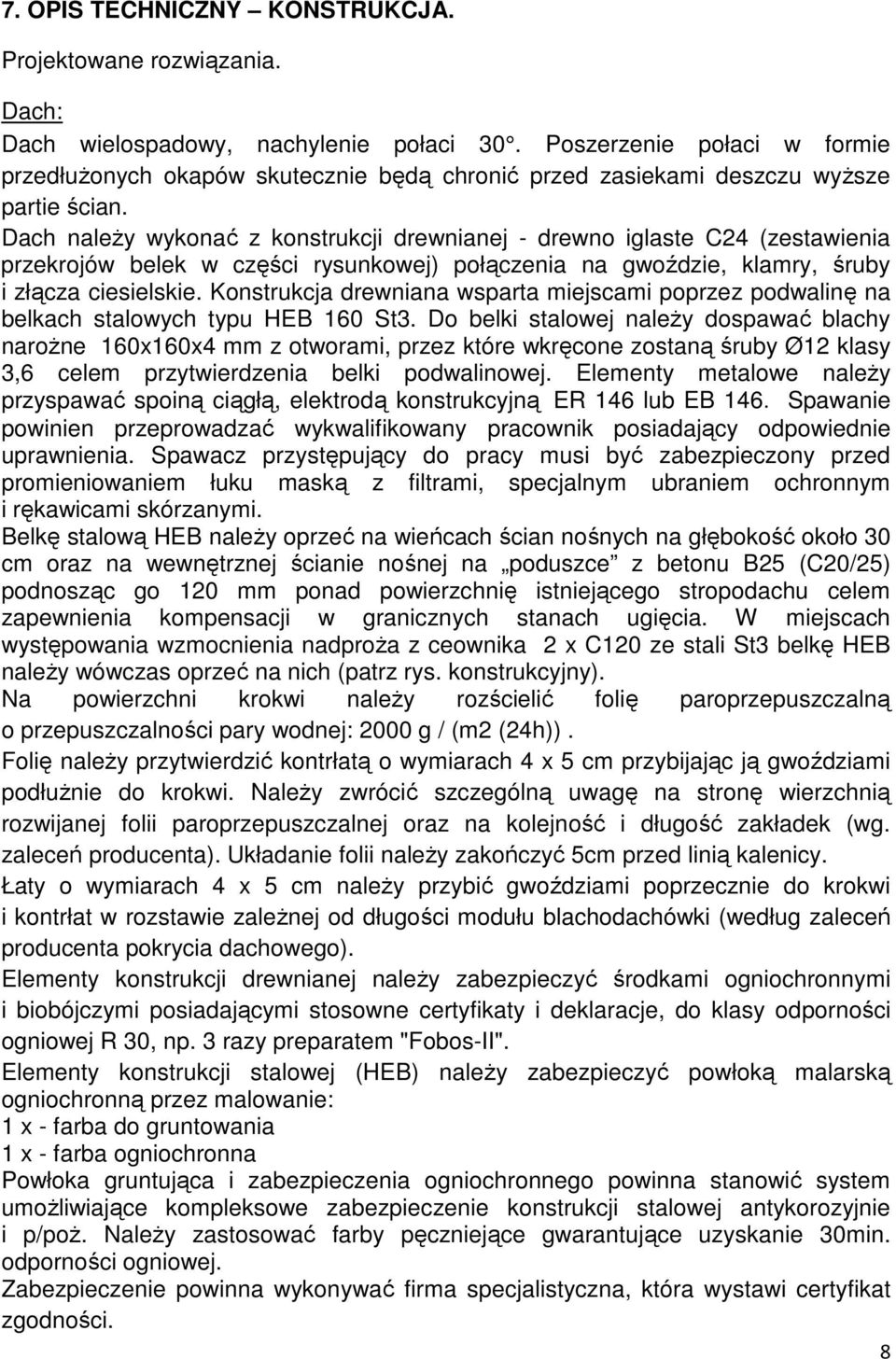

8 7. OPI TECHNICZNY ONTRUCJA. Projektowane rozwiązania. Dach: Dach wielospadowy, nachylenie połaci 30. Poszerzenie połaci w formie przedłużonych okapów skutecznie będą chronić przed zasiekami deszczu wyższe partie ścian. Dach należy wykonać z konstrukcji drewnianej - drewno iglaste C24 (zestawienia przekrojów belek w części rysunkowej) połączenia na gwoździe, klamry, śruby i złącza ciesielskie. onstrukcja drewniana wsparta miejscami poprzez podwalinę na belkach stalowych typu HEB 160 t3. Do belki stalowej należy dospawać blachy narożne 160x160x4 mm z otworami, przez które wkręcone zostaną śruby Ø12 klasy 3,6 celem przytwierdzenia belki podwalinowej. Elementy metalowe należy przyspawać spoiną ciągłą, elektrodą konstrukcyjną ER 146 lub EB 146. pawanie powinien przeprowadzać wykwalifikowany pracownik posiadający odpowiednie uprawnienia. pawacz przystępujący do pracy musi być zabezpieczony przed promieniowaniem łuku maską z filtrami, specjalnym ubraniem ochronnym i rękawicami skórzanymi. Belkę stalową HEB należy oprzeć na wieńcach ścian nośnych na głębokość około 30 cm oraz na wewnętrznej ścianie nośnej na poduszce z betonu B25 (C20/25) podnosząc go 120 mm ponad powierzchnię istniejącego stropodachu celem zapewnienia kompensacji w granicznych stanach ugięcia. W miejscach występowania wzmocnienia nadproża z ceownika 2 x C120 ze stali t3 belkę HEB należy wówczas oprzeć na nich (patrz rys. konstrukcyjny). Na powierzchni krokwi należy rozścielić folię paroprzepuszczalną o przepuszczalności pary wodnej: 2000 g / (m2 (24h)). Folię należy przytwierdzić kontrłatą o wymiarach 4 x 5 cm przybijając ją gwoździami podłużnie do krokwi. Należy zwrócić szczególną uwagę na stronę wierzchnią rozwijanej folii paroprzepuszczalnej oraz na kolejność i długość zakładek (wg. zaleceń producenta). Układanie folii należy zakończyć 5cm przed linią kalenicy. Łaty o wymiarach 4 x 5 cm należy przybić gwoździami poprzecznie do krokwi i kontrłat w rozstawie zależnej od długości modułu blachodachówki (według zaleceń producenta pokrycia dachowego). Elementy konstrukcji drewnianej należy zabezpieczyć środkami ogniochronnymi i biobójczymi posiadającymi stosowne certyfikaty i deklaracje, do klasy odporności ogniowej R 30, np. 3 razy preparatem "Fobos-II". Elementy konstrukcji stalowej (HEB) należy zabezpieczyć powłoką malarską ogniochronną przez malowanie: 1 x - farba do gruntowania 1 x - farba ogniochronna Powłoka gruntująca i zabezpieczenia ogniochronnego powinna stanowić system umożliwiające kompleksowe zabezpieczenie konstrukcji stalowej antykorozyjnie i p/poż. Należy zastosować farby pęczniejące gwarantujące uzyskanie 30min. odporności ogniowej. Zabezpieczenie powinna wykonywać firma specjalistyczna, która wystawi certyfikat zgodności. 8

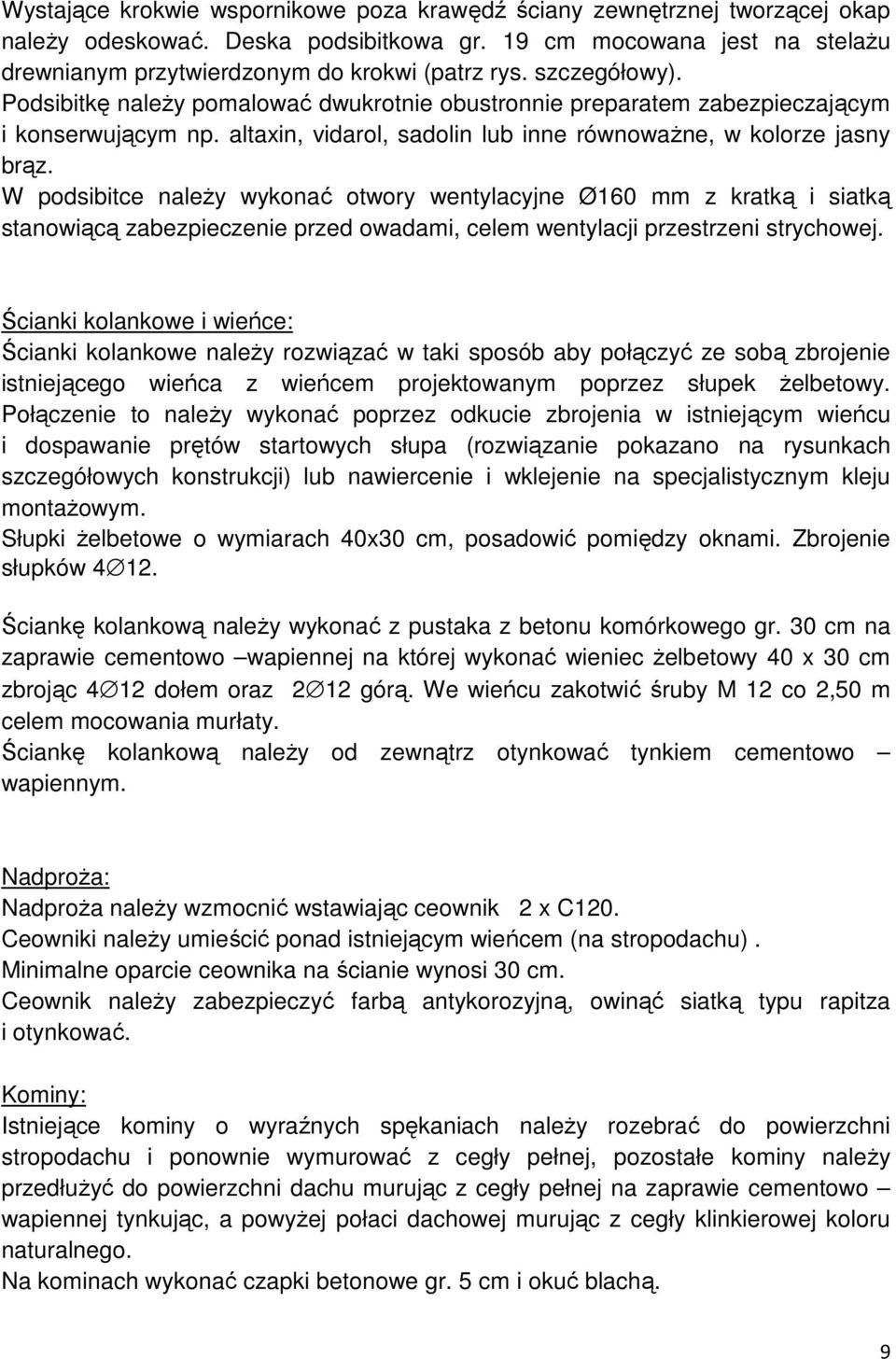

9 Wystające krokwie wspornikowe poza krawędź ściany zewnętrznej tworzącej okap należy odeskować. Deska podsibitkowa gr. 19 cm mocowana jest na stelażu drewnianym przytwierdzonym do krokwi (patrz rys. szczegółowy). Podsibitkę należy pomalować dwukrotnie obustronnie preparatem zabezpieczającym i konserwującym np. altaxin, vidarol, sadolin lub inne równoważne, w kolorze jasny brąz. W podsibitce należy wykonać otwory wentylacyjne Ø160 mm z kratką i siatką stanowiącą zabezpieczenie przed owadami, celem wentylacji przestrzeni strychowej. Ścianki kolankowe i wieńce: Ścianki kolankowe należy rozwiązać w taki sposób aby połączyć ze sobą zbrojenie istniejącego wieńca z wieńcem projektowanym poprzez słupek żelbetowy. Połączenie to należy wykonać poprzez odkucie zbrojenia w istniejącym wieńcu i dospawanie prętów startowych słupa (rozwiązanie pokazano na rysunkach szczegółowych konstrukcji) lub nawiercenie i wklejenie na specjalistycznym kleju montażowym. łupki żelbetowe o wymiarach 40x30 cm, posadowić pomiędzy oknami. Zbrojenie słupków Ściankę kolankową należy wykonać z pustaka z betonu komórkowego gr. 30 cm na zaprawie cementowo wapiennej na której wykonać wieniec żelbetowy 40 x 30 cm zbrojąc 4 12 dołem oraz 2 12 górą. We wieńcu zakotwić śruby M 12 co 2,50 m celem mocowania murłaty. Ściankę kolankową należy od zewnątrz otynkować tynkiem cementowo wapiennym. Nadproża: Nadproża należy wzmocnić wstawiając ceownik 2 x C120. Ceowniki należy umieścić ponad istniejącym wieńcem (na stropodachu). Minimalne oparcie ceownika na ścianie wynosi 30 cm. Ceownik należy zabezpieczyć farbą antykorozyjną, owinąć siatką typu rapitza i otynkować. ominy: Istniejące kominy o wyraźnych spękaniach należy rozebrać do powierzchni stropodachu i ponownie wymurować z cegły pełnej, pozostałe kominy należy przedłużyć do powierzchni dachu murując z cegły pełnej na zaprawie cementowo wapiennej tynkując, a powyżej połaci dachowej murując z cegły klinkierowej koloru naturalnego. Na kominach wykonać czapki betonowe gr. 5 cm i okuć blachą. 9

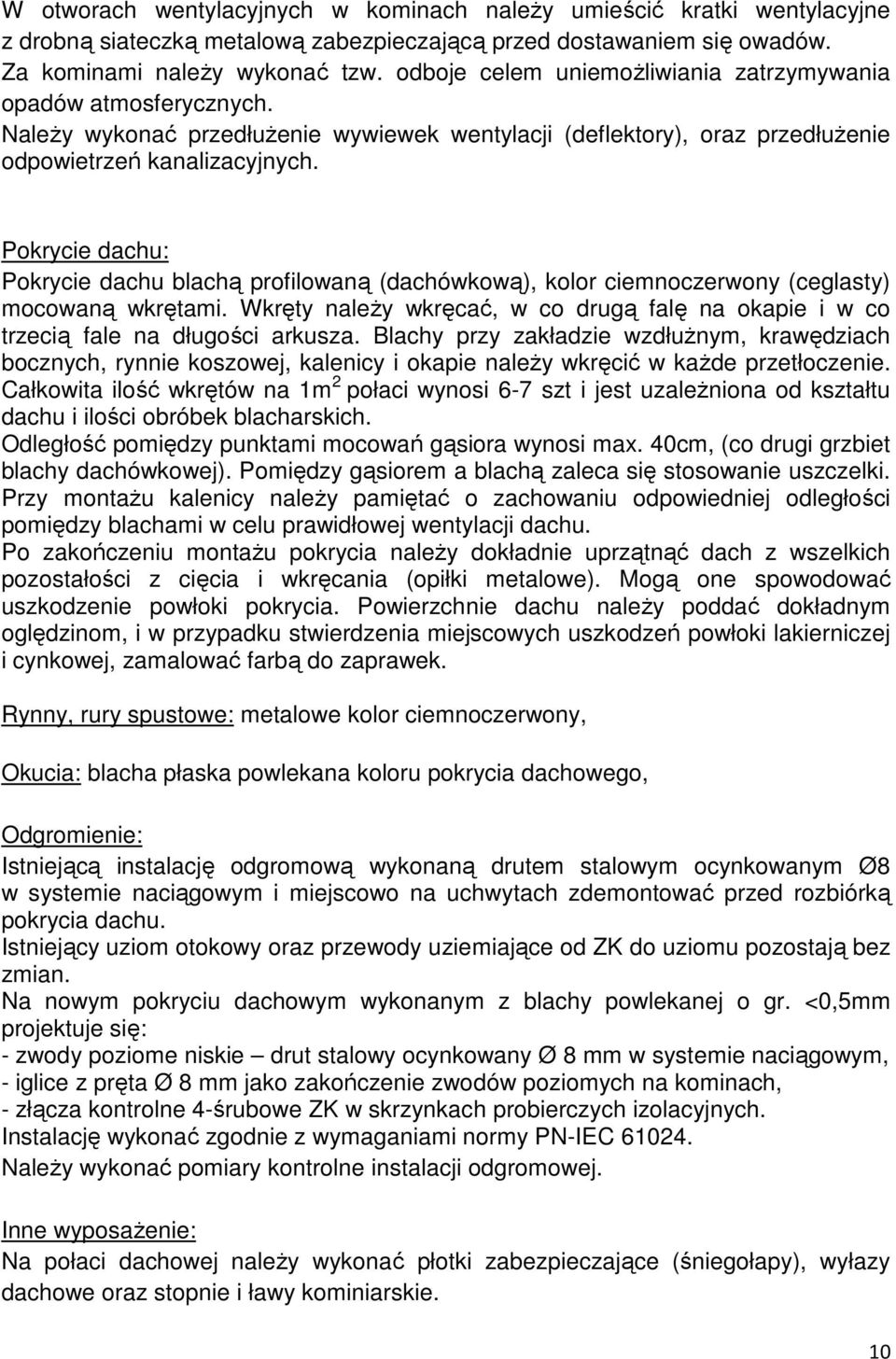

10 W otworach wentylacyjnych w kominach należy umieścić kratki wentylacyjne z drobną siateczką metalową zabezpieczającą przed dostawaniem się owadów. Za kominami należy wykonać tzw. odboje celem uniemożliwiania zatrzymywania opadów atmosferycznych. Należy wykonać przedłużenie wywiewek wentylacji (deflektory), oraz przedłużenie odpowietrzeń kanalizacyjnych. Pokrycie dachu: Pokrycie dachu blachą profilowaną (dachówkową), kolor ciemnoczerwony (ceglasty) mocowaną wkrętami. Wkręty należy wkręcać, w co drugą falę na okapie i w co trzecią fale na długości arkusza. Blachy przy zakładzie wzdłużnym, krawędziach bocznych, rynnie koszowej, kalenicy i okapie należy wkręcić w każde przetłoczenie. Całkowita ilość wkrętów na 1m 2 połaci wynosi 6-7 szt i jest uzależniona od kształtu dachu i ilości obróbek blacharskich. Odległość pomiędzy punktami mocowań gąsiora wynosi max. 40cm, (co drugi grzbiet blachy dachówkowej). Pomiędzy gąsiorem a blachą zaleca się stosowanie uszczelki. Przy montażu kalenicy należy pamiętać o zachowaniu odpowiedniej odległości pomiędzy blachami w celu prawidłowej wentylacji dachu. Po zakończeniu montażu pokrycia należy dokładnie uprzątnąć dach z wszelkich pozostałości z cięcia i wkręcania (opiłki metalowe). Mogą one spowodować uszkodzenie powłoki pokrycia. Powierzchnie dachu należy poddać dokładnym oględzinom, i w przypadku stwierdzenia miejscowych uszkodzeń powłoki lakierniczej i cynkowej, zamalować farbą do zaprawek. Rynny, rury spustowe: metalowe kolor ciemnoczerwony, Okucia: blacha płaska powlekana koloru pokrycia dachowego, Odgromienie: Istniejącą instalację odgromową wykonaną drutem stalowym ocynkowanym Ø8 w systemie naciągowym i miejscowo na uchwytach zdemontować przed rozbiórką pokrycia dachu. Istniejący uziom otokowy oraz przewody uziemiające od Z do uziomu pozostają bez zmian. Na nowym pokryciu dachowym wykonanym z blachy powlekanej o gr. <0,5mm projektuje się: - zwody poziome niskie drut stalowy ocynkowany Ø 8 mm w systemie naciągowym, - iglice z pręta Ø 8 mm jako zakończenie zwodów poziomych na kominach, - złącza kontrolne 4-śrubowe Z w skrzynkach probierczych izolacyjnych. Instalację wykonać zgodnie z wymaganiami normy PN-IEC Należy wykonać pomiary kontrolne instalacji odgromowej. Inne wyposażenie: Na połaci dachowej należy wykonać płotki zabezpieczające (śniegołapy), wyłazy dachowe oraz stopnie i ławy kominiarskie. 10

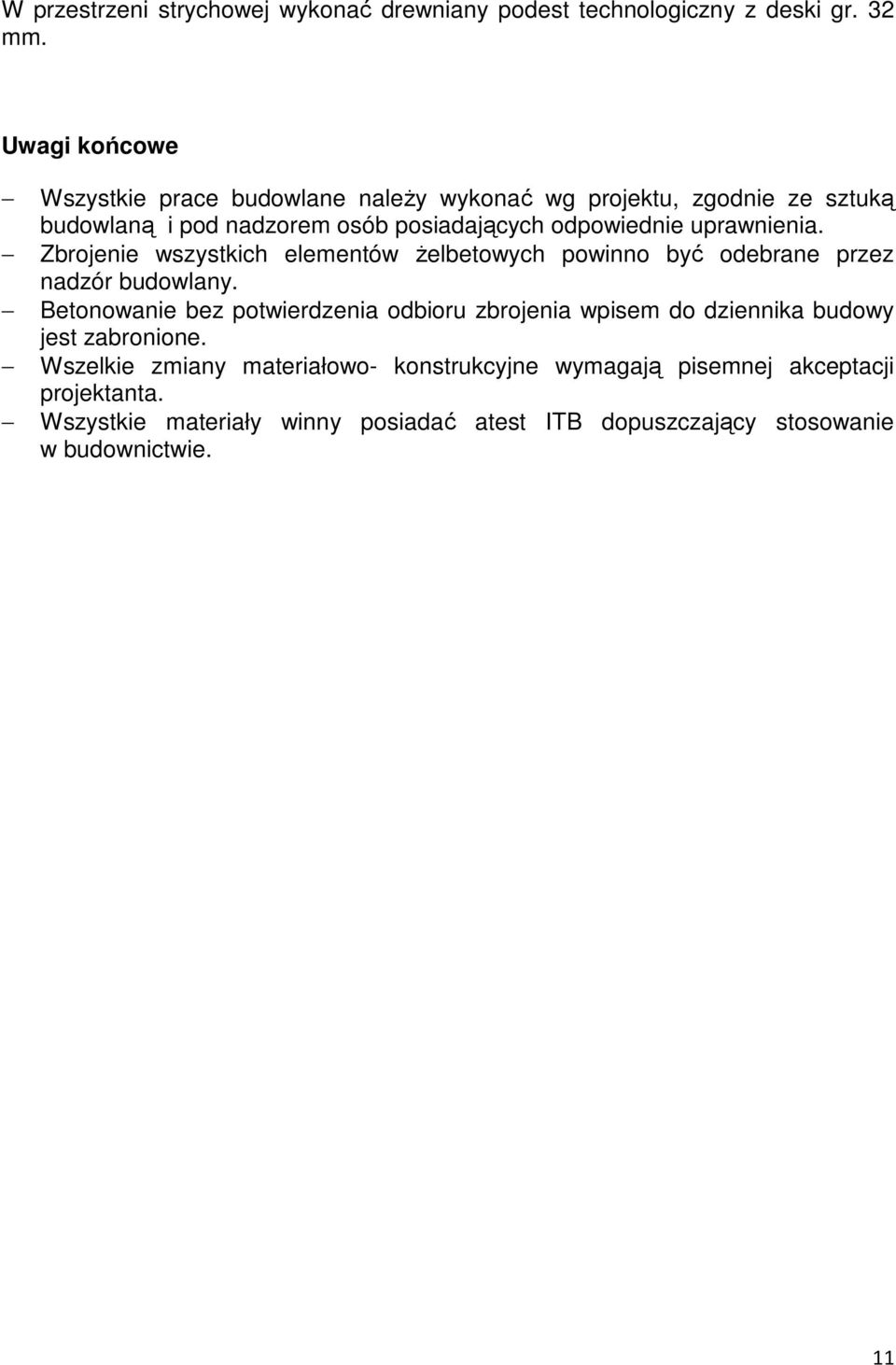

11 W przestrzeni strychowej wykonać drewniany podest technologiczny z deski gr. 32 mm. Uwagi końcowe Wszystkie prace budowlane należy wykonać wg projektu, zgodnie ze sztuką budowlaną i pod nadzorem osób posiadających odpowiednie uprawnienia. Zbrojenie wszystkich elementów żelbetowych powinno być odebrane przez nadzór budowlany. Betonowanie bez potwierdzenia odbioru zbrojenia wpisem do dziennika budowy jest zabronione. Wszelkie zmiany materiałowo- konstrukcyjne wymagają pisemnej akceptacji projektanta. Wszystkie materiały winny posiadać atest ITB dopuszczający stosowanie w budownictwie. 11

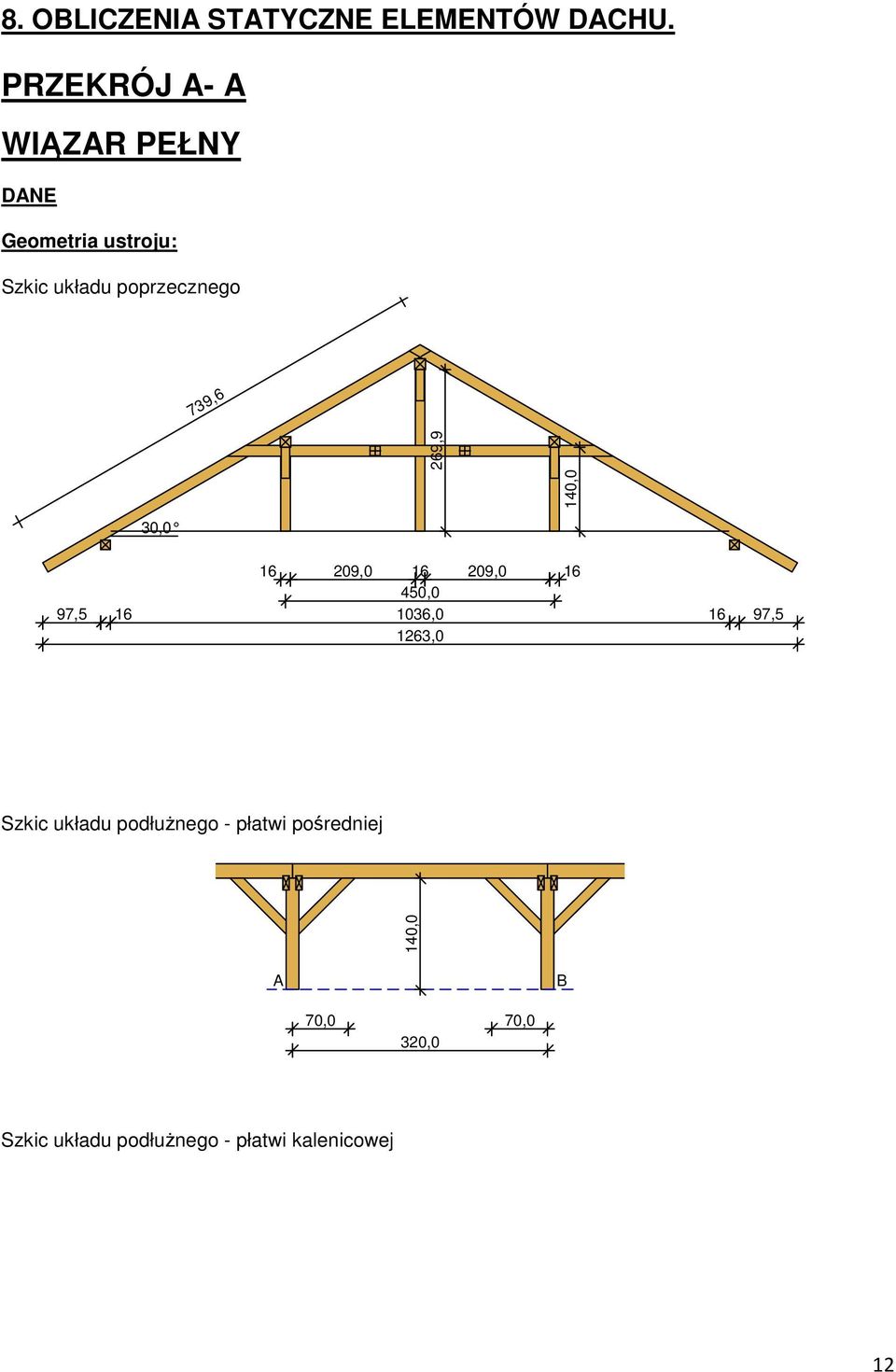

12 8. OBLICZENIA TATYCZNE ELEMENTÓW DACHU. PRZERÓJ A- A WIĄZAR PEŁNY DANE Geometria ustroju: zkic układu poprzecznego 739,6 269,9 140,0 30, , , ,0 97, , ,5 1263,0 zkic układu podłużnego - płatwi pośredniej 140,0 A B 70,0 70,0 320,0 zkic układu podłużnego - płatwi kalenicowej 12

13 269,9 A B 70,0 70,0 320,0 ąt nachylenia połaci dachowej α = 30,0 o Rozpiętość wiązara l = 12,63 m Rozstaw podpór w świetle murłat l s = 10,36 m Rozstaw osiowy płatwi l gx = 4,50 m Rozstaw krokwi a = 1,10 m Odległość między usztywnieniami bocznymi krokwi = 0,50 m Płatew pośrednia o długości osiowej między słupami l = 3,20 m - lewy koniec płatwi oparty na słupie z mieczami, odległość podparcia mieczami a ml = 0,70 m - prawy koniec płatwi oparty na słupie z mieczami, odległość podparcia mieczami a mp = 0,70 m Płatew kalenicowa o długości osiowej między słupami l = 3,20 m - lewy koniec płatwi oparty na słupie z mieczami, odległość podparcia mieczami a ml = 0,70 m - prawy koniec płatwi oparty na słupie z mieczami, odległość podparcia mieczami a mp = 0,70 m Wysokość całkowita słupów pod płatew pośrednią h s = 1,40 m Wysokość całkowita słupów pod płatew kalenicową h s = 2,70 m Rozstaw podparć murłaty = 2,50 m Wysięg wspornika murłaty l mw = 1,00 m Dane materiałowe: - krokiew 8/18cm (zacios 3 cm) z drewna C24 - płatew 18/18 cm z drewna C24 - płatew kalenicowa 18/18 cm z drewna C24 - słup 16/16 cm z drewna C24 - słup kalenicowy 16/16 cm z drewna C24 - kleszcze 2x 8/18 cm (zacios 3 cm) o prześwicie gałęzi 8 cm, z przewiązkami co 150 cm z drewna C24 - murłata 16/16 cm z drewna C24 Obciążenia (wartości charakterystyczne i obliczeniowe): - pokrycie dachu (wg PN-82/B-02001: Blacha fałdowa stalowa T-55 gr mm): g k = 0,121 kn/m 2, g o = 0,145 kn/m 2 - obciążenie śniegiem (wg PN-80/B-02010/Az1/Z1: strefa 3, A = 300,0 m n.p.m.): - na połaci lewej s kl = 1,440 kn/m 2, s ol = 2,160 kn/m 2 - na połaci prawej s kp = 0,960 kn/m 2, s op = 1,440 kn/m 2 - obciążenie śniegiem traktuje się jako obciążenie średniotrwałe - obciążenie wiatrem (wg PN-B-02011:1977/Az1:2009/Z1-3: strefa III, teren A, wys. budynku z =13,0 m): - na połaci nawietrznej p kl I = -0,258 kn/m 2, p ol I = -0,386 kn/m 2 - na połaci nawietrznej p kl II = 0,143 kn/m 2, p ol II = 0,215 kn/m 2 - na stronie zawietrznej p kp = -0,229 kn/m 2, p op = -0,343 kn/m 2 - ocieplenie dolnego odcinka krokwi g kk = 0,000 kn/m 2, g ok = 0,000 kn/m 2 - obciążenie montażowe kleszczy F k = 1,0 kn, F o = 1,2 kn Założenia obliczeniowe: - klasa użytkowania konstrukcji: 2 - w obliczeniach statycznych krokwi uwzględniono wpływ podatności płatwi 13

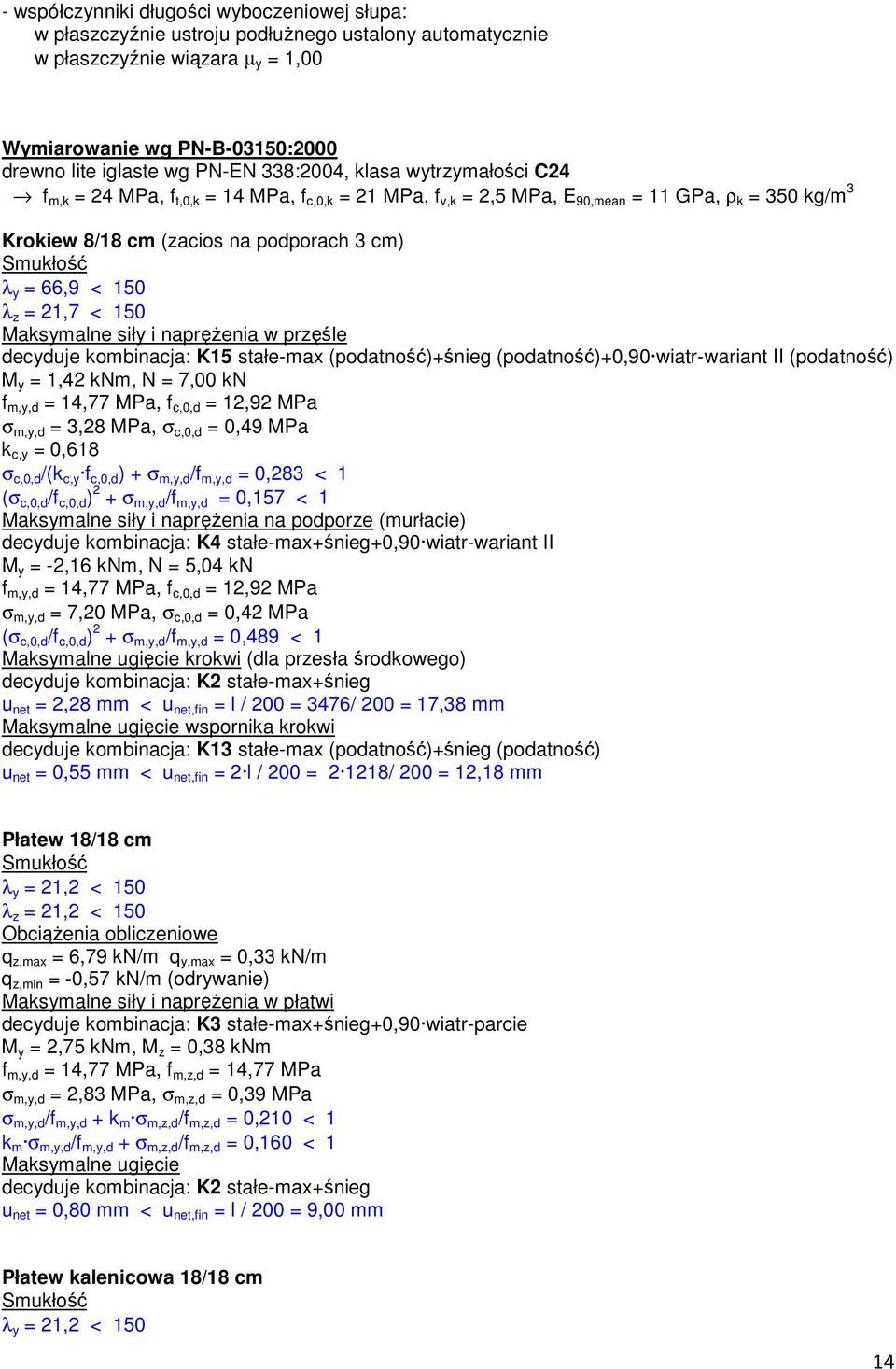

14 - współczynniki długości wyboczeniowej słupa: w płaszczyźnie ustroju podłużnego ustalony automatycznie w płaszczyźnie wiązara µ y = 1,00 Wymiarowanie wg PN-B-03150:2000 drewno lite iglaste wg PN-EN 338:2004, klasa wytrzymałości C24 f m,k = 24 MPa, f t,0,k = 14 MPa, f c,0,k = 21 MPa, f v,k = 2,5 MPa, E 90,mean = 11 GPa, ρ k = 350 kg/m 3 rokiew 8/18 cm (zacios na podporach 3 cm) mukłość λ y = 66,9 < 150 λ z = 21,7 < 150 Maksymalne siły i naprężenia w przęśle decyduje kombinacja: 15 stałe-max (podatność)+śnieg (podatność)+0,90 wiatr-wariant II (podatność) M y = 1,42 knm, N = 7,00 kn f m,y,d = 14,77 MPa, f c,0,d = 12,92 MPa σ m,y,d = 3,28 MPa, σ c,0,d = 0,49 MPa k c,y = 0,618 σ c,0,d /(k c,y f c,0,d ) + σ m,y,d /f m,y,d = 0,283 < 1 (σ c,0,d /f c,0,d ) 2 + σ m,y,d /f m,y,d = 0,157 < 1 Maksymalne siły i naprężenia na podporze (murłacie) decyduje kombinacja: 4 stałe-max+śnieg+0,90 wiatr-wariant II M y = -2,16 knm, N = 5,04 kn f m,y,d = 14,77 MPa, f c,0,d = 12,92 MPa σ m,y,d = 7,20 MPa, σ c,0,d = 0,42 MPa (σ c,0,d /f c,0,d ) 2 + σ m,y,d /f m,y,d = 0,489 < 1 Maksymalne ugięcie krokwi (dla przesła środkowego) decyduje kombinacja: 2 stałe-max+śnieg u net = 2,28 mm < u net,fin = l / 200 = 3476/ 200 = 17,38 mm Maksymalne ugięcie wspornika krokwi decyduje kombinacja: 13 stałe-max (podatność)+śnieg (podatność) u net = 0,55 mm < u net,fin = 2 l / 200 = / 200 = 12,18 mm Płatew 18/18 cm mukłość λ y = 21,2 < 150 λ z = 21,2 < 150 Obciążenia obliczeniowe q z,max = 6,79 kn/m q y,max = 0,33 kn/m q z,min = -0,57 kn/m (odrywanie) Maksymalne siły i naprężenia w płatwi decyduje kombinacja: 3 stałe-max+śnieg+0,90 wiatr-parcie M y = 2,75 knm, M z = 0,38 knm f m,y,d = 14,77 MPa, f m,z,d = 14,77 MPa σ m,y,d = 2,83 MPa, σ m,z,d = 0,39 MPa σ m,y,d /f m,y,d + k m σ m,z,d /f m,z,d = 0,210 < 1 k m σ m,y,d /f m,y,d + σ m,z,d /f m,z,d = 0,160 < 1 Maksymalne ugięcie decyduje kombinacja: 2 stałe-max+śnieg u net = 0,80 mm < u net,fin = l / 200 = 9,00 mm Płatew kalenicowa 18/18 cm mukłość λ y = 21,2 <

15 λ z = 21,2 < 150 Obciążenia obliczeniowe q z,max = 4,43 kn/m q z,min = -0,54 kn/m (odrywanie) Maksymalne siły i naprężenia w płatwi decyduje kombinacja: 2 stałe-max+śnieg M y = 1,79 knm f m,y,d = 14,77 MPa σ m,y,d = 1,84 MPa σ m,y,d /f m,y,d + k m σ m,z,d /f m,z,d = 0,125 < 1 k m σ m,y,d /f m,y,d + σ m,z,d /f m,z,d = 0,087 < 1 Maksymalne ugięcie decyduje kombinacja: 2 stałe-max+śnieg u net = 0,56 mm < u net,fin = l / 200 = 9,00 mm łup 16/16 cm mukłość (słup A) λ y = 40,9 < 150 λ z = 30,3 < 150 Maksymalne siły i naprężenia (słup A) decyduje kombinacja: 3 stałe-max+śnieg+0,90 wiatr-parcie M y = 0,00 knm, N = 21,73 kn f c,0,d = 12,92 MPa σ m,y,d = 0,00 MPa, σ c,0,d = 0,85 MPa k c,y = 0,934, k c,z = 0,996 σ c,0,d /(k c,y f c,0,d ) + σ m,y,d /f m,y,d = 0,070 < 1 σ c,0,d /(k c,z f c,0,d ) + σ m,y,d /f m,y,d = 0,066 < 1 łup kalenicowy 16/16 cm mukłość (słup A) λ y = 97,2 < 150 λ z = 58,4 < 150 Maksymalne siły i naprężenia (słup A) decyduje kombinacja: 2 stałe-max+śnieg M y = 0,00 knm, N = 14,17 kn f c,0,d = 12,92 MPa σ m,y,d = 0,00 MPa, σ c,0,d = 0,55 MPa k c,y = 0,327, k c,z = 0,738 σ c,0,d /(k c,y f c,0,d ) + σ m,y,d /f m,y,d = 0,131 < 1 σ c,0,d /(k c,z f c,0,d ) + σ m,y,d /f m,y,d = 0,058 < 1 leszcze 2x 8/18 cm o prześwicie gałęzi 8 cm, z przewiązkami co 150 cm mukłość λ y = 86,6 < 150 λ z = 140,7 < 175 Maksymalne siły i naprężenia decyduje kombinacja: 3 stałe-max+montażowe M y = 1,41 knm f m,y,d = 20,31 MPa σ m,y,d = 3,27 MPa σ m,y,d /f m,y,d = 0,161 < 1 Maksymalne ugięcie: decyduje kombinacja: 3 stałe-max+montażowe u net = 1,48 mm < u net,fin = l / 200 = 4500/ 200 = 22,50 mm Murłata 16/16 cm 15

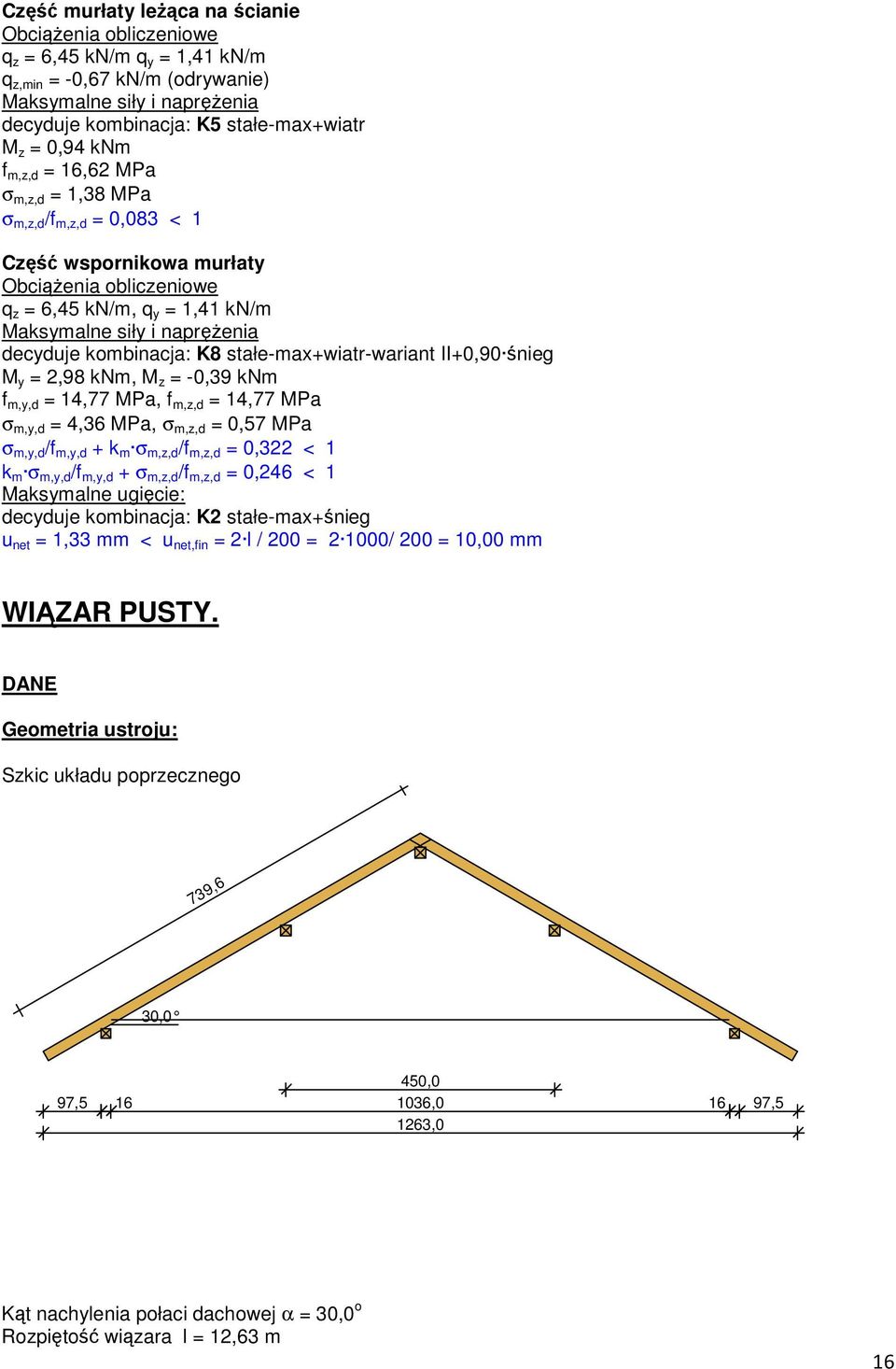

16 Część murłaty leżąca na ścianie Obciążenia obliczeniowe q z = 6,45 kn/m q y = 1,41 kn/m q z,min = -0,67 kn/m (odrywanie) Maksymalne siły i naprężenia decyduje kombinacja: 5 stałe-max+wiatr M z = 0,94 knm f m,z,d = 16,62 MPa σ m,z,d = 1,38 MPa σ m,z,d /f m,z,d = 0,083 < 1 Część wspornikowa murłaty Obciążenia obliczeniowe q z = 6,45 kn/m, q y = 1,41 kn/m Maksymalne siły i naprężenia decyduje kombinacja: 8 stałe-max+wiatr-wariant II+0,90 śnieg M y = 2,98 knm, M z = -0,39 knm f m,y,d = 14,77 MPa, f m,z,d = 14,77 MPa σ m,y,d = 4,36 MPa, σ m,z,d = 0,57 MPa σ m,y,d /f m,y,d + k m σ m,z,d /f m,z,d = 0,322 < 1 k m σ m,y,d /f m,y,d + σ m,z,d /f m,z,d = 0,246 < 1 Maksymalne ugięcie: decyduje kombinacja: 2 stałe-max+śnieg u net = 1,33 mm < u net,fin = 2 l / 200 = / 200 = 10,00 mm WIĄZAR PUTY. DANE Geometria ustroju: zkic układu poprzecznego 739,6 30,0 450,0 97, , ,5 1263,0 ąt nachylenia połaci dachowej α = 30,0 o Rozpiętość wiązara l = 12,63 m 16

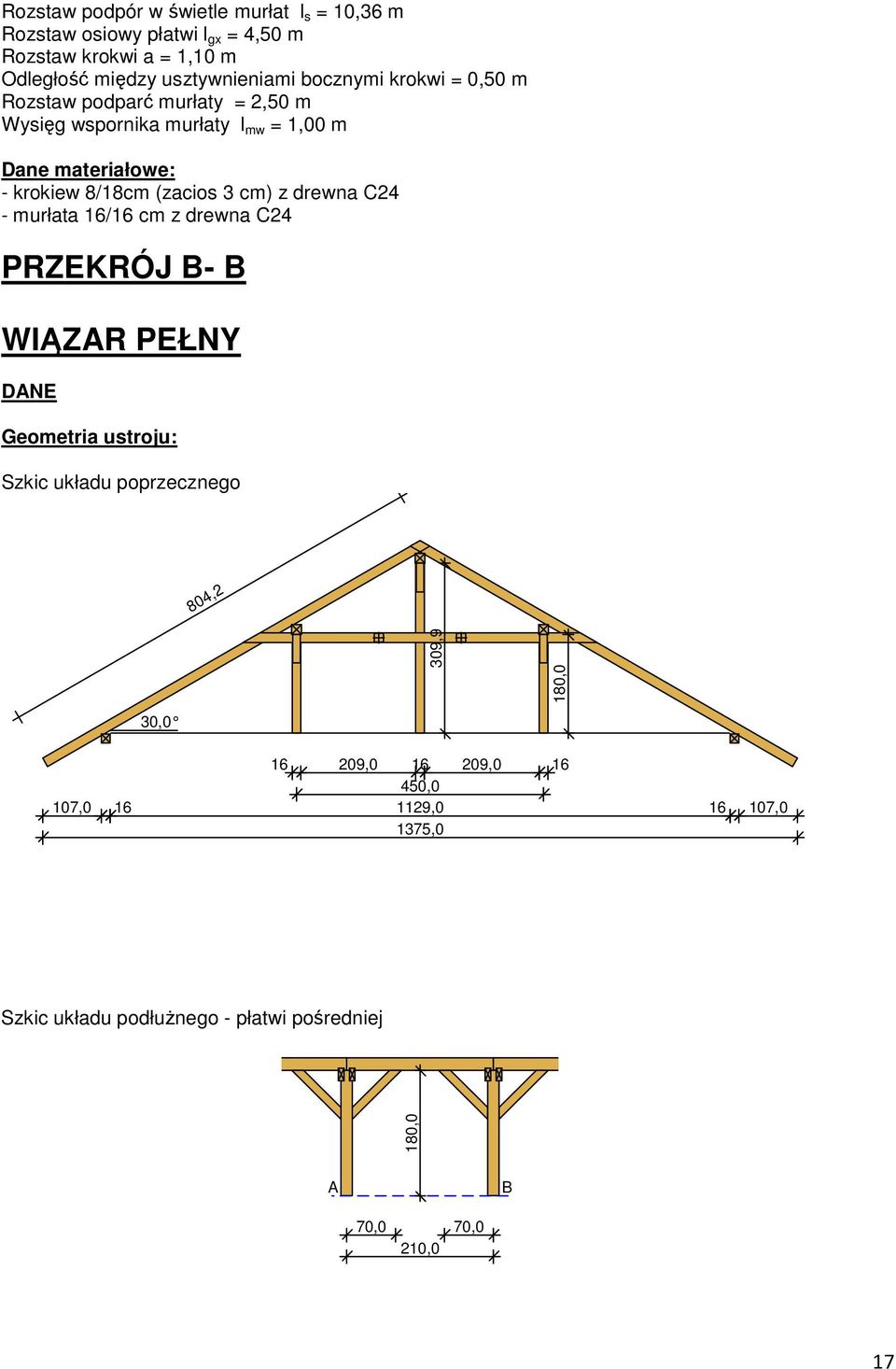

17 Rozstaw podpór w świetle murłat l s = 10,36 m Rozstaw osiowy płatwi l gx = 4,50 m Rozstaw krokwi a = 1,10 m Odległość między usztywnieniami bocznymi krokwi = 0,50 m Rozstaw podparć murłaty = 2,50 m Wysięg wspornika murłaty l mw = 1,00 m Dane materiałowe: - krokiew 8/18cm (zacios 3 cm) z drewna C24 - murłata 16/16 cm z drewna C24 PRZERÓJ B- B WIĄZAR PEŁNY DANE Geometria ustroju: zkic układu poprzecznego 804,2 309,9 180,0 30, , , ,0 107, , ,0 1375,0 zkic układu podłużnego - płatwi pośredniej 180,0 A B 70,0 70,0 210,0 17

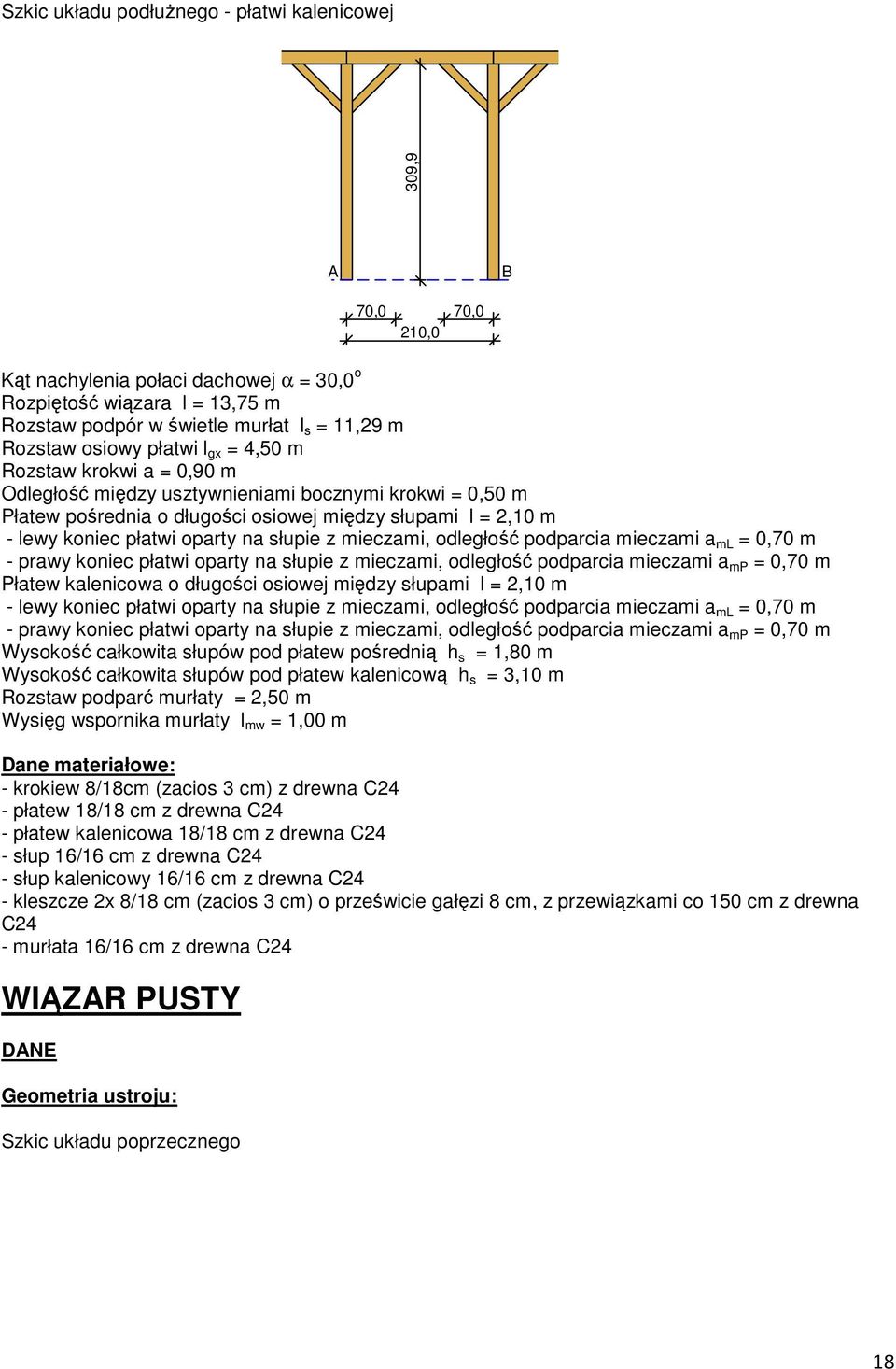

18 zkic układu podłużnego - płatwi kalenicowej 309,9 A B 70,0 70,0 210,0 ąt nachylenia połaci dachowej α = 30,0 o Rozpiętość wiązara l = 13,75 m Rozstaw podpór w świetle murłat l s = 11,29 m Rozstaw osiowy płatwi l gx = 4,50 m Rozstaw krokwi a = 0,90 m Odległość między usztywnieniami bocznymi krokwi = 0,50 m Płatew pośrednia o długości osiowej między słupami l = 2,10 m - lewy koniec płatwi oparty na słupie z mieczami, odległość podparcia mieczami a ml = 0,70 m - prawy koniec płatwi oparty na słupie z mieczami, odległość podparcia mieczami a mp = 0,70 m Płatew kalenicowa o długości osiowej między słupami l = 2,10 m - lewy koniec płatwi oparty na słupie z mieczami, odległość podparcia mieczami a ml = 0,70 m - prawy koniec płatwi oparty na słupie z mieczami, odległość podparcia mieczami a mp = 0,70 m Wysokość całkowita słupów pod płatew pośrednią h s = 1,80 m Wysokość całkowita słupów pod płatew kalenicową h s = 3,10 m Rozstaw podparć murłaty = 2,50 m Wysięg wspornika murłaty l mw = 1,00 m Dane materiałowe: - krokiew 8/18cm (zacios 3 cm) z drewna C24 - płatew 18/18 cm z drewna C24 - płatew kalenicowa 18/18 cm z drewna C24 - słup 16/16 cm z drewna C24 - słup kalenicowy 16/16 cm z drewna C24 - kleszcze 2x 8/18 cm (zacios 3 cm) o prześwicie gałęzi 8 cm, z przewiązkami co 150 cm z drewna C24 - murłata 16/16 cm z drewna C24 WIĄZAR PUTY DANE Geometria ustroju: zkic układu poprzecznego 18

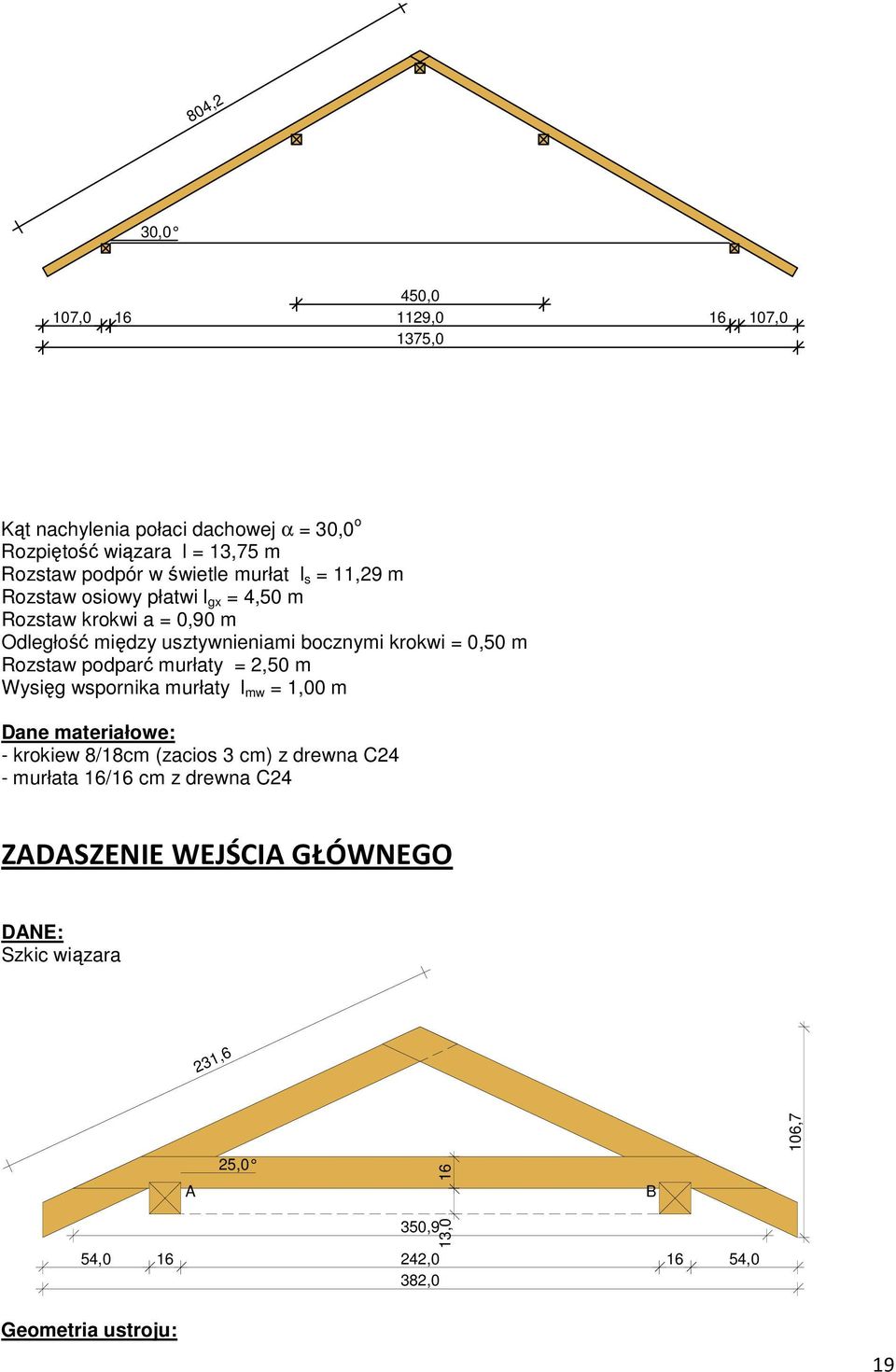

19 804,2 30,0 450,0 107, , ,0 1375,0 ąt nachylenia połaci dachowej α = 30,0 o Rozpiętość wiązara l = 13,75 m Rozstaw podpór w świetle murłat l s = 11,29 m Rozstaw osiowy płatwi l gx = 4,50 m Rozstaw krokwi a = 0,90 m Odległość między usztywnieniami bocznymi krokwi = 0,50 m Rozstaw podparć murłaty = 2,50 m Wysięg wspornika murłaty l mw = 1,00 m Dane materiałowe: - krokiew 8/18cm (zacios 3 cm) z drewna C24 - murłata 16/16 cm z drewna C24 ZADAZENIE WEJŚCIA GŁÓWNEGO DANE: zkic wiązara 231,6 25,0 A 350,9 54, , ,0 382,0 13,0 16 B 106,7 Geometria ustroju: 19

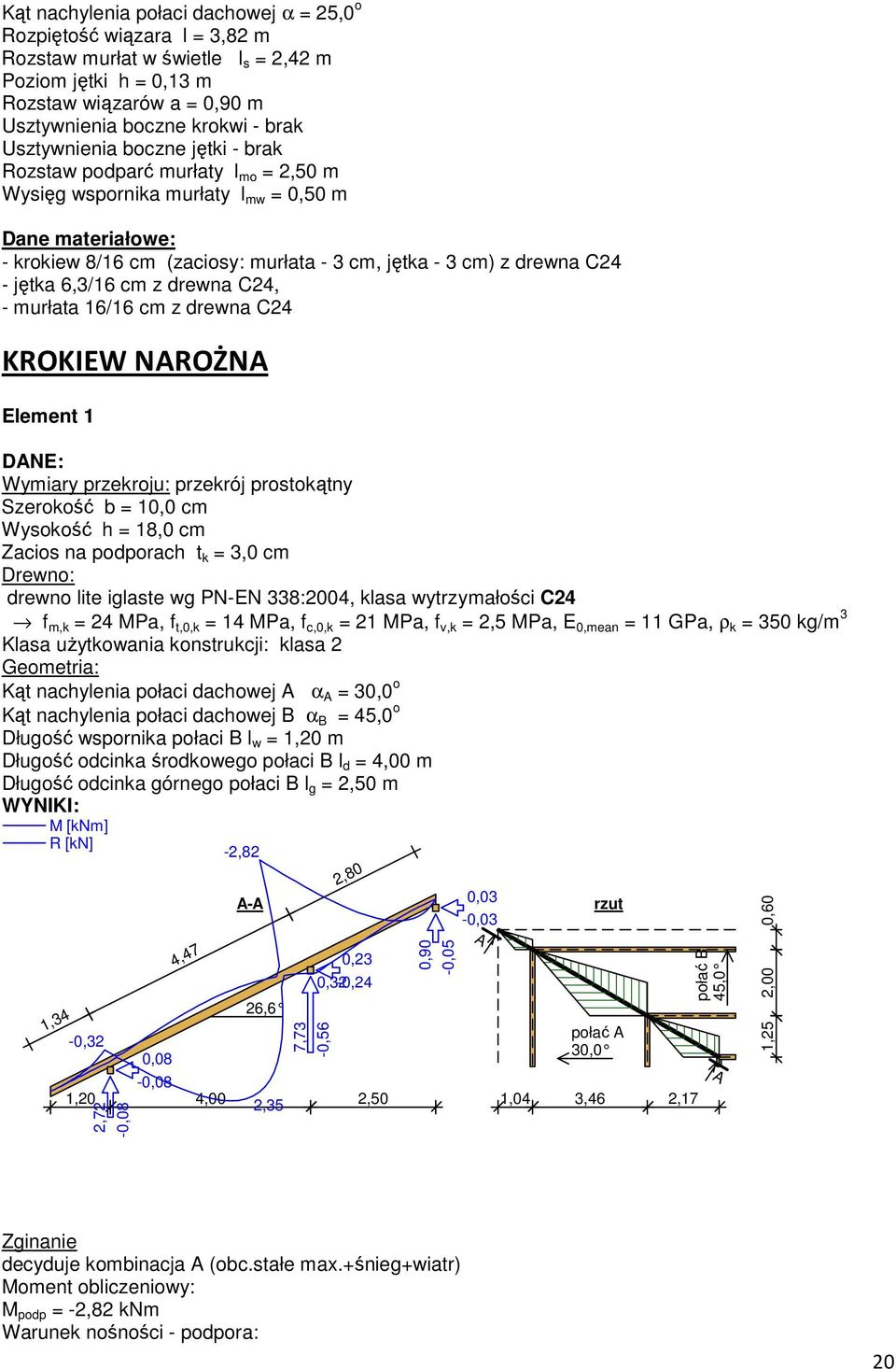

20 ąt nachylenia połaci dachowej α = 25,0 o Rozpiętość wiązara l = 3,82 m Rozstaw murłat w świetle l s = 2,42 m Poziom jętki h = 0,13 m Rozstaw wiązarów a = 0,90 m Usztywnienia boczne krokwi - brak Usztywnienia boczne jętki - brak Rozstaw podparć murłaty l mo = 2,50 m Wysięg wspornika murłaty l mw = 0,50 m Dane materiałowe: - krokiew 8/16 cm (zaciosy: murłata - 3 cm, jętka - 3 cm) z drewna C24 - jętka 6,3/16 cm z drewna C24, - murłata 16/16 cm z drewna C24 ROIEW NAROŻNA Element 1 DANE: Wymiary przekroju: przekrój prostokątny zerokość b = 10,0 cm Wysokość h = 18,0 cm Zacios na podporach t k = 3,0 cm Drewno: drewno lite iglaste wg PN-EN 338:2004, klasa wytrzymałości C24 f m,k = 24 MPa, f t,0,k = 14 MPa, f c,0,k = 21 MPa, f v,k = 2,5 MPa, E 0,mean = 11 GPa, ρ k = 350 kg/m 3 lasa użytkowania konstrukcji: klasa 2 Geometria: ąt nachylenia połaci dachowej A α A = 30,0 o ąt nachylenia połaci dachowej B α B = 45,0 o Długość wspornika połaci B l w = 1,20 m Długość odcinka środkowego połaci B l d = 4,00 m Długość odcinka górnego połaci B l g = 2,50 m WYNII: M [knm] R [kn] -2,82 A-A 2,80 0,03-0,03 rzut 0,60 1,34-0,32 4,47 26,6 0,32-0,24-0,08 1,20 4,00 2,35 2,50 2,72-0,08 0,08 7,73-0,56 0,23 0,90-0,05 A A połać A 30,0 1,04 3,46 2,17 połać B 45,0 2,00 1,25 Zginanie decyduje kombinacja A (obc.stałe max.+śnieg+wiatr) Moment obliczeniowy: M podp = -2,82 knm Warunek nośności - podpora: 20

21 σ m,y,d = 9,61 MPa, f m,y,d = 14,77 MPa σ m,y,d /f m,y,d = 0,651 < 1 Ugięcie (wspornik): u fin = (-) 7,06 mm < u net,fin = 2,0 l / 200 = 13,42 mm (52,6%) Ugięcie (odcinek środkowy): u fin = 8,23 mm < u net,fin = l / 200 = 22,36 mm (36,8%) BELA TALOWA HEB 160. CHEMAT BELI A B 5,70 OBCIĄŻENIA OBLICZENIOWE BELI Przypadek P1: Przypadek 1 (γ f = 1,15) chemat statyczny (ciężar belki uwzględniony automatycznie): 19,92 12,45 A 1 2 go=0,46 kn/mb 5,70 B ZAŁOŻENIA OBLICZENIOWE DO WYMIAROWANIA Wykorzystanie rezerwy plastycznej przekroju: tak; Parametry analizy zwichrzenia: - obciążenie przyłożone na pasie górnym belki; - obciążenie działa w dół; - brak stężeń bocznych na długości przęseł belki; WYMIAROWANIE WG PN-90/B y x x y Przekrój: HE 160 B A v = 12,8 cm 2, m = 42,6 kg/m J x = 2490 cm 4, J y = 889 cm 4, J ω = cm 6, J Τ = 31,4 cm 4, W x = 311 cm 3 tal: t3 Nośności obliczeniowe przekroju: - zginanie: klasa przekroju 1 (α p = 1,069)M R = 71,49 knm - ścinanie: klasa przekroju 1V R = 159,62 kn Nośność na zginanie 21

22 Przekrój z = 2,80 m Współczynnik zwichrzenia ϕ L = 0,841 Moment maksymalny M max = 24,71 knm (52) M max / (ϕ L M R ) = 0,411 < 1 Nośność na ścinanie Przekrój z = 0,00 m Maksymalna siła poprzeczna V max = 25,84 kn (53) V max / V R = 0,162 < 1 Nośność na zginanie ze ścinaniem V max = 25,84 kn < V o = 0,6 V R = 95,77 kn warunek niemiarodajny tan graniczny użytkowania Przekrój z = 2,75 m Ugięcie maksymalne f k,max = 12,76 mm Ugięcie graniczne f gr = l o / 350 = 16,29 mm f k,max = 12,76 mm < f gr = 16,29 mm POŁĄCZENIE BELI TALOWEJ HEB 160 Z PODWALINĄ. Element 1 DANE: Charakterystyka łącznika: śruba M12 kl.3.6 chemat obciążenia łącznika: Łącznik obciążony osiowo w złączu stal-drewno Warunki środowiskowe: lasa użytkowania konstrukcji: klasa 2 lasa trwania obciążenia: stałe WYNII: Nośność obliczeniowa śruby na rozciąganie Rt = 13,61 kn Uwaga: Należy dodatkowo sprawdzić docisk pod podkładką oraz grubość podkładki (wg p normy). 22

23 NADPROŻE CHEMAT BELI A B 2,50 OBCIĄŻENIA OBLICZENIOWE BELI Przypadek P1: Przypadek 1 (γ f = 1,15) chemat statyczny (ciężar belki uwzględniony automatycznie): 9,21 9,21 9,20 A 1 go=0,29 kn/mb 2,50 B ZAŁOŻENIA OBLICZENIOWE DO WYMIAROWANIA Wykorzystanie rezerwy plastycznej przekroju: tak; Parametry analizy zwichrzenia: - obciążenie przyłożone na pasie górnym belki; - obciążenie działa w dół; - brak stężeń bocznych na długości przęseł belki; WYMIAROWANIE WG PN-90/B y x x y Przekrój: 2 C 120, połączone spoinami ciągłymi A v = 16,8 cm 2, m = 26,8 kg/m J x = 728 cm 4, J y = 173 cm 4, J ω = 925 cm 6, J Τ = 4,30 cm 4, W x = 121 cm 3 tal: t3 Nośności obliczeniowe przekroju: - zginanie: klasa przekroju 1 M R = 28,78 knm - ścinanie: klasa przekroju 1V R = 209,50 kn Nośność na zginanie Przekrój z = 1,25 m Współczynnik zwichrzenia ϕ L = 0,909 Moment maksymalny M max = 13,18 knm (52) M max / (ϕ L M R ) = 0,504 < 1 Nośność na ścinanie Przekrój z = 0,00 m Maksymalna siła poprzeczna V max = 16,48 kn (53) V max / V R = 0,079 < 1 Nośność na zginanie ze ścinaniem V max = 16,48 kn < V o = 0,3 V R = 62,85 kn warunek niemiarodajny tan graniczny użytkowania 23

24 Przekrój z = 1,25 m Ugięcie maksymalne f k,max = 4,57 mm Ugięcie graniczne f gr = l o / 350 = 7,14 mm f k,max = 4,57 mm < f gr = 7,14 mm 24

25 9. RYUNI ARCHITETONICZNO BUDOWLANE I ONTRUCYJNE Rys.1 Projekt zagospodarowania terenu Rys.2 Rzut więźby Rys. 3 Rzut dachu Rys. 3a Rzut dachu Instalacja odgromowa Rys. 4a Przekrój A-A (wiązar pełny) Rys. 4b Przekrój A-A (wiązar pusty) Rys. 5a Przekrój B-B (wiązar pełny) Rys. 5b Przekrój B-B (wiązar pusty) Rys. 6a Przekrój C-C (wiązar pełny) Rys. 6b Przekrój C-C (wiązar pusty) Rys. 7 Przekrój D-D Rys. 8 Elewacja południowo-zachodnia Rys. 9 Elewacja północno-zachodnia Rys. 10 Elewacja północno-wschodnia Rys. 11 Elewacja południowo-wschodnia Rys. 12 onstrukcja wieńca Rys. 13 onstrukcja ściany kolankowej Rys. 14 Połączenie belki stalowej HEB z podwaliną Rys. 15 Połączenia drewniane Rys. 16 Zestawienie więźby dachowej 25

26

27 C B istniejący wyłaz strychowy A A wywiewka Ø C B WP WP WP WP WP WP WP WP WP M N N WP M M 388 PO PO PP PP podest technologiczny P P PO PP wyłaz dachowy 90x PP WP M WP WP WP WP WP WP WP WP N 55 N WP M D kąt dachu 30 0 (58%): długość elementu skośnego= długość na rzucie * 1, kąt dachu 45 0 (100%): długość elementu skośnego= długość na rzucie * 1,41 P P D M - Murłata 16x16 - rokiew 8x18 N - rokiew narożna 10x18 PP - Płatew pośrednia 18x18 P - Płatew 16x16 P - Płatew kalenicowa 16x18 J - Jętka 8x18 W - Wymian 8x18 - łup 16x16 PO - Podwalina 16x16 WP - Wiązar pełny: Podwalina Belka spinająca leszcze DREWNO LAY C-24 MURŁATY OTWIĆ W WIEŃCU ŻELBETOWYM CO 1,5m ŚRUBAMI M-16 ŁĄCZENIE ELEMENTÓW WIĘŹBY NA ZŁĄCZA IEIELIE, LAMRY I GWOŹDZIE DREWNO IMPREGNOWAĆ PREPARATAMI OWADO, GRZYBOBÓJCZYMI I OGNIOCHRONNYMI, NIETOYCZNYMI, POIADAJĄCYMI ATETY PROJETY - NADZORY - DORADZTWO TECHNICZNE F-PROJET mgr inż. Marek Fijałkowski NOWY ĄCZ, ul. łowacka 31 TEL , Projektował: mgr inż. arch. Grzegorz Borek Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności architektonicznej Nr 224/2001 mgr inż. Bartosz Piotr Mrówka Uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej Nr ewid. MAP/0043/POO/07 Obiekt: Adres: Inwestor: Data: Rysunek: zkoła Podstawowa w Rogach ZMIANA ONTR. DACHU dz. nr 75 Rogi, gm. Podegrodzie Gmina Podegrodzie Podegrodzie 248 kwiecień 2012 r. kala: 1:100 RZUT WIEZBY Nr rys. 2

28 wywiewka kanal. Ø160 wywiewka kanal. Ø160 wywiewka wentyl. Ø C B R Ø100 R Ø100 R Ø110 0,5 % 0,5 % R Ø90 R Ø90 A A 0,5 % R Ø150 R Ø150 0,5 % C B ZADAZENIE NAD WEJŚCIEM NA ONTRUCJI TALOWEJ R Ø110 0,5 % R Ø150 R Ø150 0,5 % R Ø110 0,5 % R Ø ŚNIEGOŁAPY 0,5 % R Ø150 R Ø150 0,5 % R Ø ŚNIEGOŁAPY ŚNIEGOŁAPY +9,10 +10,24 wywiewka kanal. Ø ,50 +11,20 ława kominiarska stopnie kominiarskie R Ø ,38 +11, ,70 +11,70 +11,70 +11,70 +11,70 +11,70 +11,70 +11,70 wyłaz dachowy 90x90 ŚNIEGOŁAPY ,60 wywiewka kanal. Ø160 ŚNIEGOŁAPY +10, ŚNIEGOŁAPY ,5 % R Ø150 R Ø150 0,5 % R Ø D D ZADAZENIE NAD WEJŚCIEM NA ONTRUCJI TALOWEJ 0,5 % R Ø kąt dachu 30 0 (58%): długość elementu skośnego= długość na rzucie * 1, kąt dachu 45 0 (100%): długość elementu skośnego= długość na rzucie * 1, POWIERZCHNIA DACHU NAD BUDYNIEM ZOŁY: POWIERZCHNIA DACHU NAD WEJŚCIEM DO ZOŁY: PROJETY - NADZORY - DORADZTWO TECHNICZNE F-PROJET mgr inż. Marek Fijałkowski NOWY ĄCZ, ul. łowacka 31 TEL , Projektował: mgr inż. arch. Grzegorz Borek Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności architektonicznej Nr 224/ ,00 m2 16,50 m2 mgr inż. Bartosz Piotr Mrówka Uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej Nr ewid. MAP/0043/POO/07 DANE: ITNIEJĄCE: PROJETOWANE: Pow. zabudowy: 1178,74 m 2 bez zmian Pow. użytkowa: 930,17 m 2 : bez zmian Pow. całkowita: 387,31 m 2 bez zmian ubatura: 3735,00 m ,00 m 3 Obiekt: Adres: Inwestor: Data: Rysunek: zkoła Podstawowa w Rogach ZMIANA ONTR. DACHU dz. nr 75 Rogi, gm. Podegrodzie Gmina Podegrodzie Podegrodzie 248 kwiecień 2012 r. kala: 1:100 RZUT DACHU Nr rys. 3a

29 C B A A C B INTAL. ODGROMOWA Ø8mm INTAL. ODGROMOWA Ø8mm INTAL. ODGROMOWA Ø8mm D D POWIERZCHNIA DACHU NAD BUDYNIEM ZOŁY: POWIERZCHNIA DACHU NAD WEJŚCIEM DO ZOŁY: ubatura: 545,00 m2 16,50 m2 4740,00 m3 PROJETY - NADZORY - DORADZTWO TECHNICZNE F-PROJET mgr inż. Marek Fijałkowski NOWY ĄCZ, ul. łowacka 31 TEL , Projektował: mgr inż. arch. Grzegorz Borek Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności architektonicznej Nr 224/2001 mgr inż. Bartosz Piotr Mrówka Uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej Nr ewid. MAP/0043/POO/07 Obiekt: Adres: Inwestor: Data: Rysunek: zkoła Podstawowa w Rogach ZMIANA ONTR. DACHU dz. nr 75 Rogi, gm. Podegrodzie Gmina Podegrodzie Podegrodzie 248 kwiecień 2012 r. kala: 1:100 RZUT DACHU - INTAL. ODGROMOWA Nr rys. 3b

30 PRZERÓJ A-A - WIĄZAR PEŁNY ,70 płatew kalenicowa 16x18 +11,50 +11,38 +11,20 +9, ,87 - blacha profilowana (dachówkowa kolor ciemnoczerwony) - łaty 5x4 cm - kontrłaty 5x4 cm - folia paroprzepuszczalna - krokiew 8x miecz 8x18 kleszcze 2x 8x18 płatew pośrednia 18x18 krokiew 8x miecz 8x18 miecz 8x18 murłata 16x16 śniegołapy belka spinająca 8x18 zastrzał 16x16 otwory wentylacyjne (kratki) Ø160 co 3,0 m +7,75 +7, podest technologiczny +7,43 HEB 160 część projektowana część istniejąca +7,46 otwory wentylacyjne (kratki) Ø160 co 3,0 m termoizolacja (wg. odrębnego opracowania) wysokość istniejącego budynku PROJETY - NADZORY - DORADZTWO TECHNICZNE F-PROJET mgr inż. Marek Fijałkowski NOWY ĄCZ, ul. łowacka 31 TEL , Projektował: mgr inż. arch. Grzegorz Borek Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności architektonicznej Nr 224/2001 mgr inż. Bartosz Piotr Mrówka Uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej Nr ewid. MAP/0043/POO/07 Obiekt: Adres: Inwestor: Data: Rysunek: zkoła Podstawowa w Rogach ZMIANA ONTR. DACHU dz. nr 75 Rogi, gm. Podegrodzie Gmina Podegrodzie Podegrodzie 248 kwiecień 2012 r. kala: 1:50 PRZERÓJ A-A Nr rys. 4a

31 PRZERÓJ A-A - WIĄZAR PUTY ,70 płatew kalenicowa 16x18 +11,50 +11,38 +11,20 +9, ,87 - blacha profilowana (dachówkowa kolor ciemnoczerwony) - łaty 5x4 cm - kontrłaty 5x4 cm - folia paroprzepuszczalna - krokiew 8x płatew pośrednia 18x krokiew 8x18 śniegołapy murłata 16x16 +7,75 +7,75 otwory wentylacyjne (kratki) Ø160 co 3,0 m podest technologiczny część projektowana część istniejąca +7,46 +7,43 otwory wentylacyjne (kratki) Ø160 co 3,0 m termoizolacja (wg. odrębnego opracowania) wysokość istniejącego budynku PROJETY - NADZORY - DORADZTWO TECHNICZNE F-PROJET mgr inż. Marek Fijałkowski NOWY ĄCZ, ul. łowacka 31 TEL , Projektował: mgr inż. arch. Grzegorz Borek Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności architektonicznej Nr 224/2001 mgr inż. Bartosz Piotr Mrówka Uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej Nr ewid. MAP/0043/POO/07 Obiekt: Adres: Inwestor: Data: Rysunek: zkoła Podstawowa w Rogach ZMIANA ONTR. DACHU dz. nr 75 Rogi, gm. Podegrodzie Gmina Podegrodzie Podegrodzie 248 kwiecień 2012 r. kala: 1:50 PRZERÓJ A-A Nr rys. 4b

32 1 294 PRZERÓJ B-B - WIĄZAR PEŁNY , ,48 - blacha profilowana (dachówkowa kolor ciemnoczerwony) - łaty 5x4 cm - kontrłaty 5x4 cm - folia paroprzepuszczalna - krokiew 8x18 śniegołapy otwory wentylacyjne (kratki) Ø160 co 3,0 m HEB ,58 miecz 8x termoizolacja (wg. odrębnego opracowania) płatew kalenicowa 16x18 +11,38 miecz 8x18 podest technologiczny 260 kleszcze 2x 8x18 +10,87 płatew pośrednia 18x miecz 8x zastrzał 16x16 część projektowana część istniejąca 30 0 krokiew 8x18 murłata 16x ,64 +8,30 otwory wentylacyjne (kratki) Ø160 co 3,0 m PROJETY - NADZORY - DORADZTWO TECHNICZNE F-PROJET mgr inż. Marek Fijałkowski NOWY ĄCZ, ul. łowacka 31 TEL , Projektował: mgr inż. arch. Grzegorz Borek Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności architektonicznej Nr 224/2001 mgr inż. Bartosz Piotr Mrówka Uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej Nr ewid. MAP/0043/POO/07 Obiekt: Adres: Inwestor: Data: Rysunek: zkoła Podstawowa w Rogach ZMIANA ONTR. DACHU dz. nr 75 Rogi, gm. Podegrodzie Gmina Podegrodzie Podegrodzie 248 kwiecień 2012 r. kala: 1:100 PRZERÓJ B-B Nr rys. 5a

33 1 294 PRZERÓJ B-B - WIĄZAR PUTY , ,48 - blacha profilowana (dachówkowa kolor ciemnoczerwony) - łaty 5x4 cm - kontrłaty 5x4 cm - folia paroprzepuszczalna - krokiew 8x18 śniegołapy otwory wentylacyjne (kratki) Ø160 co 3,0 m , termoizolacja (wg. odrębnego opracowania) podest technologiczny płatew kalenicowa 16x18 +11, ,87 płatew pośrednia 18x część projektowana część istniejąca krokiew 8x18 murłata 16x ,64 +8,30 otwory wentylacyjne (kratki) Ø160 co 3,0 m PROJETY - NADZORY - DORADZTWO TECHNICZNE F-PROJET mgr inż. Marek Fijałkowski NOWY ĄCZ, ul. łowacka 31 TEL , Projektował: mgr inż. arch. Grzegorz Borek Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności architektonicznej Nr 224/2001 mgr inż. Bartosz Piotr Mrówka Uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej Nr ewid. MAP/0043/POO/07 Obiekt: Adres: Inwestor: Data: Rysunek: zkoła Podstawowa w Rogach ZMIANA ONTR. DACHU dz. nr 75 Rogi, gm. Podegrodzie Gmina Podegrodzie Podegrodzie 248 kwiecień 2012 r. kala: 1:100 PRZERÓJ B-B Nr rys. 5b

34 PRZERÓJ C-C - WIĄZAR PEŁNY płatew kalenicowa 16x18 +10,24 - blacha profilowana (dachówkowa kolor ciemnoczerwony) - łaty 5x4 cm - kontrłaty 5x4 cm - folia paroprzepuszczalna - krokiew 8x18 +9,73 płatew pośrednia 18x18 miecz 8x18 +8,46 kleszcze 2x 8x krokiew 8x miecz 8x miecz 8x belka spinająca 8x18 śniegołapy HEB ,48 +6,48 część projektowana murłata 16x16 część istniejąca +5,97 otwory wentylacyjne (kratki) Ø160 co 3,0 m termoizolacja (wg. odrębnego opracowania) otwory wentylacyjne (kratki) Ø160 co 3,0 m PROJETY - NADZORY - DORADZTWO TECHNICZNE F-PROJET mgr inż. Marek Fijałkowski NOWY ĄCZ, ul. łowacka 31 TEL , Projektował: mgr inż. arch. Grzegorz Borek Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności architektonicznej Nr 224/2001 mgr inż. Bartosz Piotr Mrówka Uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej Nr ewid. MAP/0043/POO/07 Obiekt: Adres: Inwestor: Data: Rysunek: zkoła Podstawowa w Rogach ZMIANA ONTR. DACHU dz. nr 75 Rogi, gm. Podegrodzie Gmina Podegrodzie Podegrodzie 248 kwiecień 2012 r. kala: 1:50 PRZERÓJ C-C Nr rys. 6a

35 1 180 PRZERÓJ C-C - WIĄZAR PUTY płatew kalenicowa 16x18 +10, blacha profilowana (dachówkowa kolor ciemnoczerwony) - łaty 5x4 cm - kontrłaty 5x4 cm - folia paroprzepuszczalna - krokiew 8x18 +9,73 płatew pośrednia 18x18 +8, krokiew 8x murłata 16x16 śniegołapy +6,48 +6,48 część projektowana otwory wentylacyjne (kratki) Ø160 co 3,0 m część istniejąca termoizolacja (wg. odrębnego opracowania) ,97 otwory wentylacyjne (kratki) Ø160 co 3,0 m PROJETY - NADZORY - DORADZTWO TECHNICZNE F-PROJET mgr inż. Marek Fijałkowski NOWY ĄCZ, ul. łowacka 31 TEL , Projektował: mgr inż. arch. Grzegorz Borek Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności architektonicznej Nr 224/2001 mgr inż. Bartosz Piotr Mrówka Uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej Nr ewid. MAP/0043/POO/07 Obiekt: Adres: Inwestor: Data: Rysunek: zkoła Podstawowa w Rogach ZMIANA ONTR. DACHU dz. nr 75 Rogi, gm. Podegrodzie Gmina Podegrodzie Podegrodzie 248 kwiecień 2012 r. kala: 1:50 PRZERÓJ C-C Nr rys. 6b

36 Nr rys. Obiekt: Adres: Inwestor: zkoła Podstawowa w Rogach ZMIANA ONTR. DACHU dz. nr 75 Rogi, gm. Podegrodzie Gmina Podegrodzie Podegrodzie 248 kwiecień 2012 r. 1:50 PRZERÓJ D-D Data: kala: Rysunek: Projektował: 332 mgr inż. arch. Grzegorz Borek mgr inż. Bartosz Piotr Mrówka Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności architektonicznej Nr 224/2001 Uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej Nr ewid. MAP/0043/POO/07 PROJETY - NADZORY - DORADZTWO TECHNICZNE F-PROJET mgr inż. Marek Fijałkowski NOWY ĄCZ, ul. łowacka 31 TEL , PRZERÓJ D-D - WEJŚCIE DO ZOŁY ,25 krokiew 8x16 jętka 8x16 murłata 16x ,30 +3,14 słup 16x16 7

37 cegła klinkierowa kolor czerwony blacha profilowana (dachówkowa) kolor ciemnoczerwony rynny kolor ciemnoczerwony PROJETY - NADZORY - DORADZTWO TECHNICZNE F-PROJET mgr inż. Marek Fijałkowski NOWY ĄCZ, ul. łowacka 31 TEL , Projektował: mgr inż. arch. Grzegorz Borek Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności architektonicznej Nr 224/2001 mgr inż. Bartosz Piotr Mrówka Uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej Nr ewid. MAP/0043/POO/07 Obiekt: Adres: Inwestor: Data: Rysunek: zkoła Podstawowa w Rogach ZMIANA ONTR. DACHU dz. nr 75 Rogi, gm. Podegrodzie Gmina Podegrodzie Podegrodzie 248 kwiecień 2012 r. kala: 1:100 ELEWACJA POŁUDNIOWO-ZACH. Nr rys. 8

38 cegła klinkierowa kolor czerwony blacha profilowana (dachówkowa) kolor ciemnoczerwony rynny kolor ciemnoczerwony PROJETY - NADZORY - DORADZTWO TECHNICZNE F-PROJET mgr inż. Marek Fijałkowski NOWY ĄCZ, ul. łowacka 31 TEL , Projektował: mgr inż. arch. Grzegorz Borek Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności architektonicznej Nr 224/2001 mgr inż. Bartosz Piotr Mrówka Uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej Nr ewid. MAP/0043/POO/07 Obiekt: Adres: Inwestor: Data: Rysunek: zkoła Podstawowa w Rogach ZMIANA ONTR. DACHU dz. nr 75 Rogi, gm. Podegrodzie Gmina Podegrodzie Podegrodzie 248 kwiecień 2012 r. kala: 1:100 ELEWACJA PÓŁNOCNO-ZACH. Nr rys. 9

39 blacha profilowana (dachówkowa) kolor ciemnoczerwony cegła klinkierowa kolor czerwony rynny kolor ciemnoczerwony PROJETY - NADZORY - DORADZTWO TECHNICZNE F-PROJET mgr inż. Marek Fijałkowski NOWY ĄCZ, ul. łowacka 31 TEL , Projektował: mgr inż. arch. Grzegorz Borek Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności architektonicznej Nr 224/2001 mgr inż. Bartosz Piotr Mrówka Uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej Nr ewid. MAP/0043/POO/07 Obiekt: Adres: Inwestor: Data: Rysunek: zkoła Podstawowa w Rogach ZMIANA ONTR. DACHU dz. nr 75 Rogi, gm. Podegrodzie Gmina Podegrodzie Podegrodzie 248 kwiecień 2012 r. kala: 1:100 ELEWACJA PÓŁNOCNO-WCH. Nr rys. 10

40 cegła klinkierowa kolor czerwony blacha profilowana (dachówkowa) kolor ciemnoczerwony rynny kolor ciemnoczerwony PROJETY - NADZORY - DORADZTWO TECHNICZNE F-PROJET mgr inż. Marek Fijałkowski NOWY ĄCZ, ul. łowacka 31 TEL , Projektował: mgr inż. arch. Grzegorz Borek Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności architektonicznej Nr 224/2001 mgr inż. Bartosz Piotr Mrówka Uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej Nr ewid. MAP/0043/POO/07 Obiekt: Adres: Inwestor: Data: Rysunek: zkoła Podstawowa w Rogach ZMIANA ONTR. DACHU dz. nr 75 Rogi, gm. Podegrodzie Gmina Podegrodzie Podegrodzie 248 kwiecień 2012 r. kala: 1:100 ELEWACJA POŁUDNIOWO-WCH. Nr rys. 11

41 W1 A A 2xC120 l=315cm 2xC120 l=300cm 2xC120 l=300cm wzmocnienie nadproży 2xC120 l=300cm 2xC120 l=315cm 2xC120 l=340cm 2xC120 l=315cm 2xC120 l=300cm 2xC120 l=300cm wzmocnienie nadproży 2xC120 l=300cm 2xC120 l=300cm 2xC120 l=315cm W W5 W W słup łączący wieńce wzmocnienie nadproży 2xC120 l=300cm wzmocnienie nadproży 2xC120 l=300cm poduszki betonowe 12 cm pod wiązarem pełnym słup łączący wieńce B B W W2 Wieniec W1: Wieniec W2: Wieniec W3: Wieniec W4: +6,75 +6,48 +6,48 +8, Wieniec W5: Wieniec W6: Wieniec W7: +7,75 +7,75 +8, DREWNO C24 BETON C20/25 TAL AIIIN RB500W ONTRUCJA TALOWA - tal t3 PROJETY - NADZORY - DORADZTWO TECHNICZNE F-PROJET mgr inż. Marek Fijałkowski NOWY ĄCZ, ul. łowacka 31 TEL , Projektował: mgr inż. arch. Grzegorz Borek Uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności architektonicznej Nr 224/2001 mgr inż. Bartosz Piotr Mrówka Uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej Nr ewid. MAP/0043/POO/07 Obiekt: Adres: Inwestor: Data: Rysunek: zkoła Podstawowa w Rogach ZMIANA ONTR. DACHU dz. nr 75 Rogi, gm. Podegrodzie Gmina Podegrodzie Podegrodzie 248 kwiecień 2012 r. kala: 1:100 ONTRUCJA WIEŃCA Nr rys. 12
