1 PROJEKTOWANIE, NADZÓR BUDOWLANY ul. I. Daszyńskiego 59F USTROŃ REGON: P , tel NIP OPIS TECHNOLOGII ROBÓT Opis miejsca prowadzonych robót. Budynek wybudowany został w latach siedemdziesiątych w technologii pół przemysłowej. Obiekt jest dwu kondygnacyjny i ma podłuŝny układ konstrukcyjny - ściany podłuŝne murowane są z cegły gr. 25cm i wspierają strop Ŝelbetowy gęstoŝebrowy DZ. Na ścianach znajdują się wieńce Ŝelbetowe. Prace przewidziano do wykonania w parterze budynku. W 2010r wykonano podobne prace - zastąpiono część podłuŝnej ściany nośnej stalową konstrukcją wsporczą. Na piętrze znajdują się pokoje badań, poczekalnie, pracownie i biura. Znajduje się tu takŝe urządzenie RTG o wadze 800kg. Strop parteru jest w tym miejscu wzmocniony konstrukcją stalową układ słupowo-belkowy - 5 podłuŝnych dwuteowników I 160mm opartych na trzech poprzecznych belkach stalowych (dwuteowniki I 260mm). Całość wspiera się na sześciu słupach stalowych wykonanych z dwuteowników I 180mm. Układ konstrukcji wsporczej przedstawiono na zdjęciu w obliczeniach statycznych. Równolegle do osi B w parterze znajdują się dostępne z korytarza szafy elektryczne i pomiarowe. Wg deklaracji uŝytkownika szafy te są obecnie zbędne. Zakres robót. Prace wewnętrzne polegać będą na przemurowaniu zbędnych otworów oraz usunięciu fragmentów ścian nośnych i zastąpieniu ich przez stalowe konstrukcje wsporcze. Na zewnątrz budynku wykonane zostanie zadaszenie strefy wejściowej. W osi D budynku planowane jest poszerzenie otworów okiennych i drzwi wejściowych do budynku. W osi B i C wykonane zostaną stalowe konstrukcje wsporcze belkowe i belkowosłupowe. Zaprojektowano takŝe nową konstrukcję wsporczą pod urządzenie RTG. Konstrukcja wykorzystuje częściowo istniejące belki stalowe (I 160mm). Prace budowlane prowadzone będą na parterze budynku, pod czynną kondygnacją piętra. Kolejność wykonywanych prac. Odłączenie całej strefy prowadzonych robót od zasilania elektrycznego, telefonów i instalacji niskoprądowych, odcięcie wody, gazu i innych mediów. DemontaŜ urządzeń elektrycznych (szafy elektryczne itp.) z wyburzeniem cienkich ścianek obudowy tych urządzeń. DemontaŜ sufitu podwieszonego na korytarzu z usunięciem przewodów instalacyjnych. Usunięcie ścianek działowych w strefie prowadzonych robót. Zabezpieczenie i ustabilizowanie istniejącej konstrukcji stalowej pod ścianką RTG. Przemurowanie otworów oraz zabudowanie nadproŝy w osi D. Wytyczenie na istniejących ścianach (osie B i C) lokalizacji projektowanych słupów stalowych, które w osi C muszą pokrywać się ze słupami na piętrze. ZałoŜono konieczność wykonania przewiertów kontrolnych stropu, co pozwoli na precyzyjne ulokowanie projektowanych słupów w parterze. Zabudowanie belek nośnych i słupów w osi C. Wykonanie nowej konstrukcji wsporczej pod urządzenie RTG. Wykonanie konstrukcji wsporczej w osi B. Roboty instalacyjne i wykończeniowe.

2 Opis robót. Poszerzenie otworów okiennych. Strop podstemplować, zabudować w pierwszej kolejności blachy podporowe na poduszce betonowej, lub same poduszki betonowe. Następnie zabudować pierwszą belkę dwuteową nadproŝową od strony wewnętrznej budynku. Przestrzeń ponad belką podbić klinami i zarzucić zaprawą cementową M7,0. Element stalowy osiatkować i obrzucić zaprawą cementową pozostawiając jedynie miejsce w okolicy otworów na wykonanie połączenia śrubowego pomiędzy belkami. Po uzyskaniu odpowiedniej wytrzymałości zaprawy cementowej (3 do 5 dni) moŝna prace powtórzyć dla belki zewnętrznej. W tym celu niezbędne będzie usunięcie izolacji termicznej ściany. Wykonanie konstrukcji w osi C. Stropy zostaną obustronnie podstemplowane. Belki drewniane podwaliny i stemple ustawiać w odległości nie większej jak 40cm od ściany. Belki podwalinowe o przekroju min. 12x16cm. Odległość stempli maksymalnie co 60cm. Stemple drewniane o średnicy nie mniejszej niŝ 10cm. Po podstemplowaniu wykonane zostaną pionowe przekucia o szerokości 30cm w miejscach wytyczonych pod osadzenie słupów stalowych prace prowadzić w odległościach co 6m (co drugi słup). Na skrajnych murach (oś 2 i 9) zabudowane zostaną stalowe blachy podporowe na poduszkach betonowych. Usuwanie fragmentów muru pod słupy wykonywać poprzez wycięcie piłą kątową (nie uŝywać młotów mechanicznych). Miejsca pod montaŝ słupów muszą zostać oczyszczone. Od dołu usunięte zostaną warstwy podłogowe, u góry zrzucony będzie tynk z sufitu, istniejący wieniec Ŝelbetowy oczyszczony. Po zabudowaniu wszystkich słupów moŝna przystąpić do zabudowy stalowych belek nadproŝowych. Belki zabudowane zostaną w pierwszej kolejności od strony traktu o szerokości 6,88m. Zabudowywać co drugą belkę stalową. Po podbiciu i osiatkowaniu odczekać do uzyskania właściwej wytrzymałości zaprawy cementowej. Operację powtórzyć dla belek od strony korytarza, usuwając resztkę ściany i zabudowując belkę co drugą. Słupy posadowione będą na zaprawie cementowej i klinach drewnianych. MontaŜowo przykręcone zostaną śrubami średnicy 16mm przy zastosowaniu kotew wklejanych Hilti (np. pręt kotwy HAS-EM16x125/148 o długości 260mm ze stali ocynkowanej galwanicznie z nakrętką i podkładką oraz odpowiadający ładunek foliowy HVU M16x125). Otwór montaŝowy ma średnicę 18mm i głębokość 125mm. Zabudowa belki stalowej belka będzie oparta obustronnie na słupach i podklinowana do wieńca. Przestrzeń pomiędzy belką a istniejącym wieńcem Ŝelbetowym zostanie wypełniona zaprawą cementową. Po ok. 7 dniach od zabudowania ostatnich belek stalowych, stemple drewniane i belki mogą zostać usunięte. Wykonanie konstrukcji w osi B. Analogicznie, jak w osi C. Wykonanie wzmocnienia pod urządzeniem RTG. Bezpośrednio pod urządzeniem naleŝy podstemplować istniejące belki stalowe I 160mm na powierzchni ok. 1,0x1,0m. Nie naleŝy przy tym dźwigać istniejących elementów konstrukcyjnych (belki, strop), moŝe to spowodować trwałe uszkodzenie stropu. Słupy stalowe i belki poprzeczne zostaną usunięte. Nad częścią podstemplowaną pozostawić belki I160mm na odcinku 150cm. Proces obcinania belek wykonać naleŝy bardzo precyzyjnie. Obcięte krawędzie belek zostaną przyspawane do projektowanej belki poprzecznej z ceownika [ 100mm. Równolegle zabudowane zostaną dwie belki podłuŝne z ceownika [ 220mm. Belki zostaną połączone spoiną pachwinową grubości 3mm. Po wykonaniu robót spawalniczych moŝna usunąć stemple podpierające belki stalowe. 2

3 Przygotowanie materiałów, łączniki. Słupy wykonane zostaną z dwóch dwuteowników I 140mm. Dwuteowniki połączone będą między sobą spawem podłuŝnym gr. 3mm (obie półki dwuteownika). Spaw długości 70mm wykonany będzie co 40cm. Słupy zostaną dostarczane na budowę jako gotowy wyrób warsztatowy z wykształconą głowicą i podstawą, z otworami pod montaŝ śrub. Wysokość słupów naleŝy określić po wykonaniu w ścianie podłuŝnej przekuć kontrolnych pod słupy. Pozostawić naleŝy miejsce na kliny i zaprawę cementową. Belki stalowe na słupach wykonane zostaną z dwóch sąsiadujących dwuteowników I 200mm (w osi C) oraz I 240mm (w osi B). Słup w osi B będzie niŝszy o 40mm. Belki nadproŝowe zabudowane zostaną pojedynczo na budowie. Połączone będą pomiędzy sobą śrubami fi 12mm co 50cm. Dodatkowo na słupach poprzez Ŝeberka wykonane będzie połączenie podłuŝne śrubą fi 12mm. Lokalizację belek wzmacniających, słupów oraz blach i śrub przedstawiono na załączonym rysunku. Uwagi końcowe: 1. Po wyburzeniu ścianek działowych istniejąca konstrukcja stalowa wspierająca urządzenie RTG moŝe nie być stabilna. Istniejące słupy konstrukcji naleŝy zabezpieczyć przed utratą stateczności. 2. Przedstawiona w obliczeniach statycznych rodzaj śrub kotwiących słupy stalowe ma znaczenie poglądowe. Do montaŝu zastosować naleŝy kotwy wklejane średnicy 16mm. 3. W belkach stalowych i nadproŝowych wykonać naleŝy warsztatowo otwory pod montaŝ śrub do skręcenia elementów na montaŝu. Belki parami odpowiednio oznakować. 4. Gotowe wyroby warsztatowe zostaną zabezpieczone antykorozyjnie poprzez dwukrotne malowanie minią. 5. Zabezpieczenie przeciw ogniowe realizowane będzie poprzez wykonanie obudowy słupów i belek stalowych płytami g-k ogniochronnymi (dwie warstwy) na ruszcie metalowym. Ruszt mocowany do elementów stalowych poprzez wstrzeliwane kołki stalowe. 6. Elementy stalowe wykonane ze stali St3S, zaprawa cementowa pod elementy stalowe marki M 7,0MPa. Pod blachy podstawy słupów i belek naleŝy ułoŝyć zaprawę cementową o grubości co najmniej 30mm. Śruby klasy min W miejscu montaŝu belek stalowych naleŝy skuć tynk stropowy. Do podbicia stosować kliny stalowe lub dębowe w rozstawie nie większym niŝ co 30cm. Ustroń, marzec 2012r Opracował 3

4 ZESTAWIENIE PODSTAWOWYCH ELEMENTÓW STALOWYCH Wykonać 3 kpl. Belki nadproŝowe w osi D dł 2,80m Dwuteownik 220mm ,10 87,08 174,16 St3S 2 Blacha 250*300mm gr. 20mm ,10 11,78 23,55 St3S 197,71 kg 1,98 kg CięŜar wszystkich elementów: 3 kpl. 599,06 kg Wykonać 2 kpl. Belki nadproŝowe w osi D dł 1,30m Dwuteownik 120mm ,20 14,56 29,12 St3S 2 Blacha 250*100mm gr. 16mm ,56 3,14 6,28 St3S 35,40 kg 0,35 kg CięŜar wszystkich elementów: 2 kpl. 71,51 kg Ramy w osi B Dwuteownik 240mm ,20 196,93 393,86 St3S 2 Dwuteownik 140mm ,40 44,64 89,28 St3S 2 Blacha 280x212mm gr. 20mm ,28 9,32 18,64 St3S 4 Blacha 270x200mm gr. 10mm ,70 4,24 16,96 St3S 538,36 kg 5,38 kg CięŜar wszystkich elementów: 1 kpl. 543,74 kg Belka w osi B 2.1.A. 2 Dwuteownik 220mm ,30 52,60 105,20 St3S 124,83 kg 1,25 kg CięŜar wszystkich elementów: 1 kpl. 126,07 kg Rama pod RTG Dwuteownik 160mm z odzysku ,90 26,85 St3S Ceownik 100mm ,60 15,90 31,80 St3S Ceownik 220mm ,40 211,68 423,36 St3S 4 Blacha 200x200mm gr. 16mm ,12 5,02 20,10 St3S 475,26 kg 4,75 kg CięŜar wszystkich elementów: 1 kpl. 480,01 kg 4

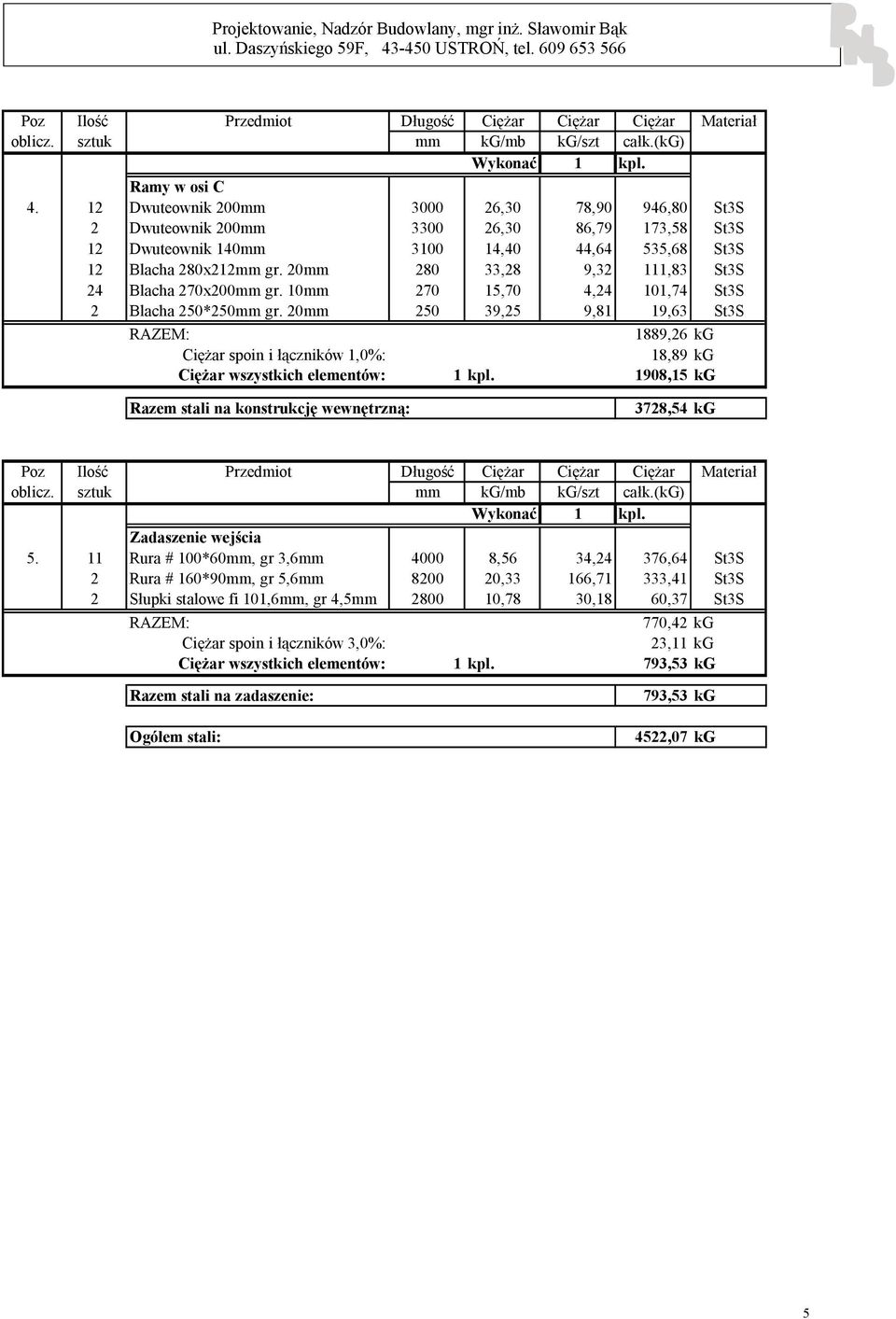

5 Ramy w osi C Dwuteownik 200mm ,30 78,90 946,80 St3S 2 Dwuteownik 200mm ,30 86,79 173,58 St3S 12 Dwuteownik 140mm ,40 44,64 535,68 St3S 12 Blacha 280x212mm gr. 20mm ,28 9,32 111,83 St3S 24 Blacha 270x200mm gr. 10mm ,70 4,24 101,74 St3S 1889,26 kg 18,89 kg CięŜar wszystkich elementów: 1 kpl. 1908,15 kg Razem stali na konstrukcję wewnętrzną: 3728,54 kg Zadaszenie wejścia Rura # 100*60mm, gr 3,6mm ,56 34,24 376,64 St3S 2 Rura # 160*90mm, gr 5,6mm ,33 166,71 333,41 St3S 2 Słupki stalowe fi 101,6mm, gr 4,5mm ,78 30,18 60,37 St3S 770,42 kg CięŜar spoin i łączników 3,0%: 23,11 kg CięŜar wszystkich elementów: 1 kpl. 793,53 kg Razem stali na zadaszenie: 793,53 kg Ogółem stali: 4522,07 kg 5
