1 Sp. z o.o. ul. Ziejkowa 5, Gostynin, INSTRUKCJA MONTAŻU, UŻYTKOWANIA i KONSERWACJI System mocowań: Dach płaski układ paneli poziomo, system mocowań AERO S wykonania: Aluminium 6005 T6, Stal nierdzewna A2. Uwaga: Przeczytać uważnie i zachować do późniejszego stosowania.

Zestawienie materiału dla 1 kw: 100.016 100.

2 Zestawienie materiału dla 1 kw: Szyna montażowa nośna Szyna montażowa 150mm Szyna montażowa 172mm Szyna montażowa 300mm Aluminium 5 szt. 2 szt. 2 szt. 6 szt. Kątownik 40x20x2 pod balast Nakrętka młotkowa M8 Podkładka Śruba M8x16 8 szty. 16 kpl Aluminium Omega montażowa środkowa AERO S 3 szt Aluminium 2

Omega montażowa końcowa AERO S 2 szt. 224.010 Aluminium Kątownik montażowy 5 szt. 224.007 Stal nierdzewna A2 Łącznik kątowy blach 2 szt.

3 Omega montażowa końcowa AERO S 2 szt Aluminium Kątownik montażowy 5 szt Stal nierdzewna A2 Łącznik kątowy blach 2 szt. Aluminium Blacha osłaniająca tylna Blacha osłaniająca przednia Blacha osłaniająca boczna Aluminium 3 szt. 3 szt. 2 szt. 3

Klema końcowa 50mm Śruba imbusowa M8/25 Nakrętka młotkowa M8 16kpl. 100.010 219.

001 Stal nierdzewna A2 Śruba M8/20 Podkładka Nakrętka młotkowa M8 30 kpl.. 207.

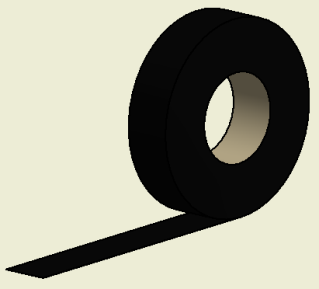

4 Klema końcowa 50mm Śruba imbusowa M8/25 Nakrętka młotkowa M8 16kpl Śruba imbusowa M8/20 Nakrętka DIN 6923 M8ząbkowana 20 kpl Stal nierdzewna A2 Śruba M8/20 Podkładka Nakrętka młotkowa M8 30 kpl Stal nierdzewna A2 Zewnętrzna taśma uszczelniająca EPDM 1 szt. EPDM 4

5 Energy5 Sp. z o. o. Wskazówki dotyczące montażu: Wykaz narzędzi potrzebnych Moment siły dokręcania śrub do montażu podczas montażu klucz imbusowy rozmiar 5, klucze płasko-oczkowe rozmiar 13 i 15 dokręcać z siłą 8,5 Nm, mm, wkrętarka z regulacją obrotów, końcówki/bity wkrętakowe krzyżowe PZ. klemy końcowe Śruby i nakrętki M8 dokręcać z siłą 18 Nm, Liczba osób niezbędnych przy montażu Czas montażu Minimalnie 2 osoby. Około 2 godziny Czynności montażowe: a) Określić pole montażu 𝑺𝒑 = 𝒏 (𝑿 𝟐𝟐𝒎𝒎) 𝟒𝟒 𝒎𝒎 Sp szerokość pola n liczba paneli w poziomie X szerokość panelu 5

6 W p = n (Y cosγ 750 mm) 460mm W p Wysokość pola n liczba paneli w pionie Y wysokość panelu γ kąt nachylenia panelu do poziomu (10 o lub 15 o ) cos10 o = 0,985 cos15 o = 0,965 Uwaga: Konstrukcja nie powinna być montowana w strefie krawędziowej budynku. Zaleca się zachowanie odległość 1 1,5 m od krawędzi budynku. Rys.1Obliczanie powierzchni pola montażu 6

7 b) Rozmieszczenie elementów konstrukcji w polu montażowym Skrajne szyny montażowe nośne powinny być ułożone tak, aby krawędź szyny pokrywała się z krawędzią panelu. Odległość między szynami montażowymi nośnymi ułożonymi na skraju a pozostałymi szynami wynosi X 8 mm. Pozostałe szyny montażowe nośne powinny być rozmieszczone od siebie w odległości równej szerokości panelu plus odległości między panelami (X22 mm). Uwaga! Odległości między szynami nośnymi ustala się podczas mocowania do nich blach osłaniających przednich. Rys.2 Rozmieszczenie szyn montażowych nośnych c) Montowanie konstrukcji nośnej Powierzchnia styku szyny montażowej nośnej z podłożem powinna być izolowana taśmą uszczelniającą EPDM. 7

8 Do wstępnie rozmieszczonych szyn montażowych nośnych należy zamocować omegi montażowe (1), oraz kątowniki montażowe (2). Do połączenia tych elementów konstrukcji z szyną montażową nośną posłużą śruby M8 x 16 wraz z podkładką oraz nakrętką młotkową. Rys.3 Montaż konstrukcji nośnej do szyny montażowej nośnej Do szyny montażowej nośnej (1) należy zamocować kątowniki pod balast 38x38x3 (2). Kątowniki pod balast montuje się tylko przy omegach środkowych. Podczas dokręcania kątowników pod balast należy ustawić między nimi odległość pozwalającą umieścić na nich balast (Rys. 4.) Do połączenia kątowników pod balast posłużą śruby z M8 x 16 wraz z podkładką oraz nakrętką młotkową. Rys.4 Montaż kątowników pod balast szyny montażowej nośnej 8

9 Kolejnym etapem montażu konstrukcji nośnej jest połączenie za pomocą śrub młotkowych (1) wraz z nakrętkami kołnierzowymi (2) kątownika montażowego (3) z szyną montażową 172 mm oraz szyną montażową 300 mm (4). (Rys. 5) Rys.5 Sposób mocowania szyny montażowej do kątownika montażowego Szyna montażowa 172 mm jest stosowana do połączenia paneli leżących na skraju całej konstrukcji. Należy ją połączyć z kątownikiem tak, aby jej krawędź przylegała do krawędzi kątownika (Rys. 6). Pamiętaj! Szyna montażowa 172 mm powinna być łaczona tak, aby umożliwić połączenie prawej oraz lewej strony konstrukcji (Rys. 6) Rys.6 Rodzaje mocowań szyny montażowej 172mm do kątownika montażowego Szyna montażowa 300 mm jest stosowana do połączeń paneli leżących obok siebie. Należy ją połączyć z kątownikiem, tak aby zachować symetrię między końcami szyny a środkiem kątownika. (Rys. 7). Rys.7 Mocowanie szyny montażowej 300mm do kątownika montażowego 9

10 Do omegi montażowej (1) należy zamontować profil montażowy (2) za pomocą śrub młotkowych (3) wraz z nakrętkami kołnierzowymi (4). (Rys8) Omegi montażowe końcowe stosuje się do montażu skrajnych paneli. Należy do nich zamontować profil montażowy 150 mm w taki sposób, aby jej krawędź przylegała do krawędzi omegi montażowej końcowej. Rys.8 Mocowanie szyny montażowej 150 mm oraz 300 mm do omegi montażowe. Pamiętaj! Szyna montażowa 150 mm powinna być łaczona z omegą końcową tak, aby umożliwić połączenie prawej oraz lewej strony konstrukcji (Rys. 9). Rys.9 Rodzaje mocowań szyny montażowej 150 mm do omegi montażowej końcowej z lewej i prawej strony konstrukcji 10

11 Omegi montażowe środkowe są stosowane do połączeń paneli leżących obok siebie. Należy do nich zamontować profil montażowy 300 mm w taki sposób, aby zachować symetrię między końcami szyny a środkiem omegi. (Rys. 10) Rys.10 Sposób mocowania szyny montażowej 300 mm do omegi montażowej środkowej Blachę osłaniającą przednią należy zamontować jednocześnie z kątownikiem montażowym dolnym za pomocą śruby M8 wraz z podkładką oraz nakrętką młotkową do szyny montażowej nośnej. Rys.11 Sposób mocowania blachy osłaniającej przedniej Blach osłaniające tylne należy zmontować do omeg montażowych tak, aby całkowicie pokrywały tylną powietrznię konstrukcji. Blachę tylną przykręca się za pomocą wkrętów samo wkręcających w trzech punktach na omedze montażowej. 11

Rys.12 Sposób mocowania blachy osłaniającej tylnej Blachę osłaniającą boczną należy zamocować do szyny montażowej nośnej za pomocą wkrętów samo

13 Sposób mocowania blachy osłaniającej bocznej Konstrukcję należy obciążyć balastem w postaci betonowych bloczków 38x24x12 o wadze pojedynczego bloczka 25

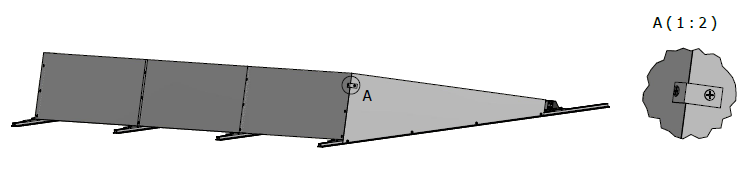

12 Rys.12 Sposób mocowania blachy osłaniającej tylnej Blachę osłaniającą boczną należy zamocować do szyny montażowej nośnej za pomocą wkrętów samo wkręcających, oraz za pomocą łącznika kątowego blach do omegi montażowej. Rys.13 Sposób mocowania blachy osłaniającej bocznej Konstrukcję należy obciążyć balastem w postaci betonowych bloczków 38x24x12 o wadze pojedynczego bloczka 25 kg. Balast należy umieścić w kątownikach pod balast. Aby prawidłowo rozmieścić balast należy przy każdej omedze montażowej środkowej umieścić jeden betonowy bloczek. (Rys. 14) 6 Rys.14 Umieszczenie balastu w kątownikach pod balast 12

13 Na szynach montażowych należy położyć panel fotowoltaiczny i trzymając go, za pomocą śrub imbusowych oraz nakrętek młotkowych zamontować klemy końcowe u podstawy panelu. Następnie wstępnie montujemy górne klemy końcowe. Zakładamy kolejny panel i skręcamy panele klemami. Czynność powtarzamy aż do zamontowania wszystkich paneli. Rys.15 Sposób montowania panelu fotowoltaicznego za pomocą klem Klemy końcowe montujemy w odległości 25 mm od krawędzi szyny montażowej. (Rys.16) Rys.16 Rozmieszczenie klem końcowych na szynach montażowych 13

14 Waga konstrukcji na 1m2 na 1 panel CIĘŻAR ZESTAWU konstrukcja bez balastu konstrukcja obciążona balastem konstrukcja bez balastu konstrukcja obciążona balastem 9,5 kg 14 kg 26,5 kg 39 kg Kontrola i konserwacja: Kontrola stanu technicznego oraz konserwacja systemu mocującego w czasie użytkowania. Użytkownik systemu montażowego powinien: systematycznie dokonywać przeglądów okresowych konstrukcji zwrócić szczególną uwagę na połączenia śrubowe w normalnych warunkach przeglądy powinny odbywać się nie rzadziej niż raz na 6 miesięcy w przypadku anomalii pogodowych, przegląd powinien być wykonany niezwłocznie po ich ustąpieniu zabrania się jakiejkolwiek ingerencji w konstrukcję. 14

15 Uwaga! Wszelkie zmiany sposobu użytkowania elementów konstrukcji powodujące: zwiększenie projektowanego obciążania konstrukcji, ingerencję (spawanie, skracanie, wydłużanie, itp.:) w konstrukcję systemu mocującego, spowodują utratę gwarancji. Konstrukcja powinna być użytkowana w sposób zgodny z jej przeznaczeniem, wymaganiami ochrony środowiska oraz utrzymywana w należytym stanie technicznym. Nie można dopuścić do nadmiernego pogorszenia jej własności użytkowych i sprawności technicznych. 15
