Łańcuch energetyczny Energy chain
|
|
- Adrian Jarosz
- 5 lat temu
- Przeglądów:
Transkrypt

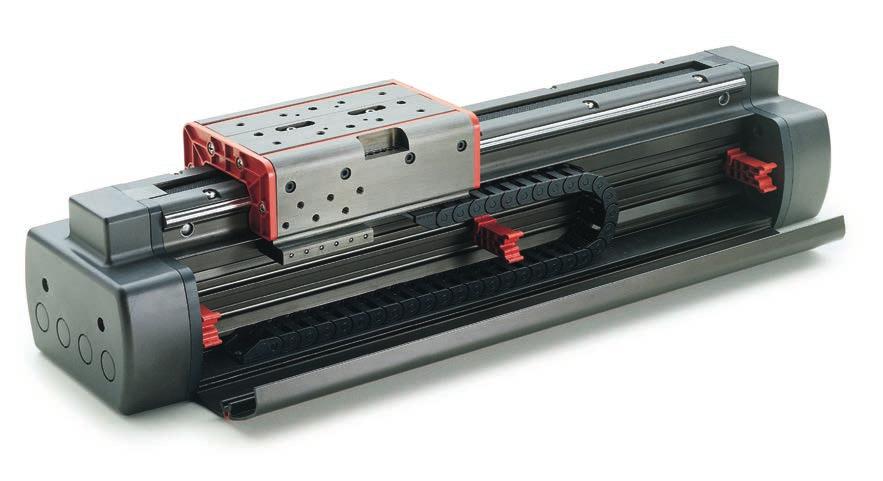

1 Pneumatyczne siłowniki liniowe Wysoka sztywność i odporność na ugięcie. Obciążenie wózka do 30 kg. Prowadnica z obiegowym łożyskiem kulkowym. Własny system napędu pasowego. Amortyzatory hydrauliczne na wózku. Opcjonalne dodatkowe amortyzatory. Opcjonalny drugi wózek. Opcjonalne ograniczniki pośrednie. Opcjonalna prowadnica łańcuchowa podłączeń elektrycznych. Opcjonalne czujniki magnetyczne. Kompatybilne z systemem Gimapick. Pneumatic linear slide High stiffness and deflection resistance. Up to 30kg on the carrier. Guidance with recirculating ball-bearings. Exclusive belt drive system. Hydraulic shock-absorbers on the carrier. Optional additional shock-absorbers. Optional second carrier. Optional intermediate stoppers. Optional internal energy chain. Optional magnetic sensors. Compatible with Gimapick system. Przepust przewodu czujnika Sensor cable passage Łańcuch energetyczny Energy chain Przyłącza sprężonego powietrza na wózku Compressed air ports on the carrier Amortyzator Shock-absorber Prowadnica szynowa Rail guidance Regulowany ogranicznik pośredni Adjustable intermediate stopper Medium Medium Zakres ciśnienia Pressure range Zakres temperatury Temperature range Siła przy ciśnieniu 6 bar Force at 6 bar Skok Stroke Zużycie powietrza na cykl Cycle air consumption Dokładność powtórzeń Repetition accuracy Masa Weight 588 Siłownik liniowy Filtrowane smarowane lub niesmarowane sprężone powietrze Filtered, lubricated / non lubricated compressed air 2 8 bar 5 60 C. 350 N 300 mm 500 mm 800 mm 1000 mm 1500 mm 2000 mm 435 cm cm cm cm cm cm mm 0.02 mm 0.02 mm 0.02 mm 0.02 mm 0.02 mm 10.4 kg 13.2 kg 17 kg 19.8 kg 26.6 kg 33.4 kg
2 Wymiary (mm) Dimensions (mm) SKOK STROKE A B C D (N 4) Ø6.6 E (N 2) Ø6 H8 x 12mm F (N 4) Ø9 G (N 12) M6x10mm H (N 4) Ø6 H8 x 12mm L (N 4) Ø3 H8 x 8mm Siłownik liniowy 589
3 Regulacja skoku Skok można ograniczyć poprzez: zmianę pozycji amortyzatorów (C) na wózku o 50 mm. zmianę pozycji standardowych trzpieni gwintowanych końca skoku (A) na płytkach końcowych o 50 mm. zmianę pozycji opcjonalnych amortyzatorów (D) na płytkach końcowych o 80 mm. Stroke adjustment The stroke can be reduced by: 50mm changing the position of the shock-absorbers (C) on the carrier. 50mm changing the position of the standard end-stroke grub screws (A) on the end side plates. 80mm changing the position of the optional shock-absorbers (D) on the end side plates. Amortyzator Shock-absorber PM25MC-2B-SP22039 Trzpień dociskowy Grub screw M14x1.5x50 DIN 913 Nakrętka blokująca Blocking nut DEK196 Amortyzator Shock-absorber PM25MC-2B-SP Siłownik liniowy
4 Regulacja skoku Stroke adjustment SKOK STANDARDOWY STANDARD STROKE S R SKOK SKRÓCONY REDUCED STROKE SKOK STANDARDOWY Z AMORTYZATORAMI OPCJONALNYMI STANDARD STROKE WITH OPTIONAL SHOCK-ABSORBERS SKOK SKRÓCONY Z AMORTYZATORAMI OPCJONALNYMI REDUCED STROKE WITH OPTIONAL SHOCK-ABSORBERS S R Siłownik liniowy 591
5 Regulacja skoku przez LS_FX Skoksiłownika liniowego można również zmniejszyć za pomocą dodatkowego modułu ogranicznika skoku LS-FX (opcjonalnego). Można go zamocować w dowolnej pozycji wzdłuż rowka (G). W razie potrzeby trzpień gwintowany (A) można zastąpić opcjonalnym amortyzatorem (D). Do blokowania służy trzpień gwintowany (E) z podkładką. Stroke adjustment by LS-FX The stroke of the linear unit can be also reduced by the additional end-stroke unit LS-FX (optional). It can be fitted in any position along the groove (G). If necessary the grub screw (A) can be replaced with optional shock-absorber (D). The grub screw (E) with pad is used for locking. 592 Siłownik liniowy
6 Umieszczanie nakrętek teowych Placing of T-nuts Siłownik liniowy 593

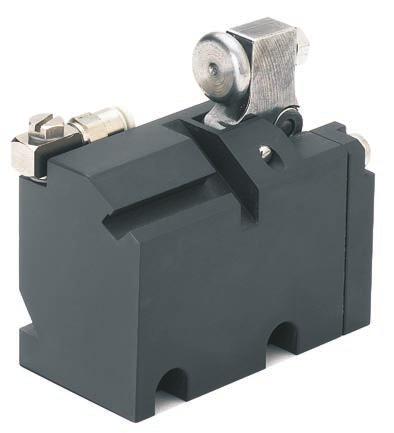

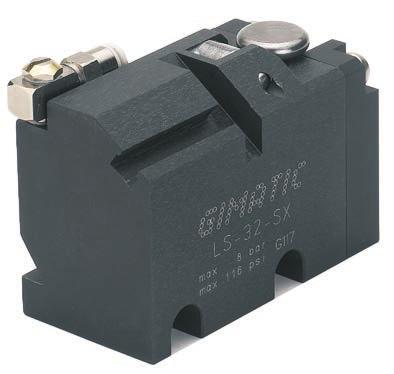

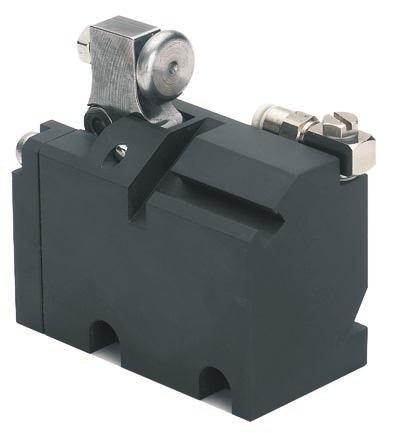

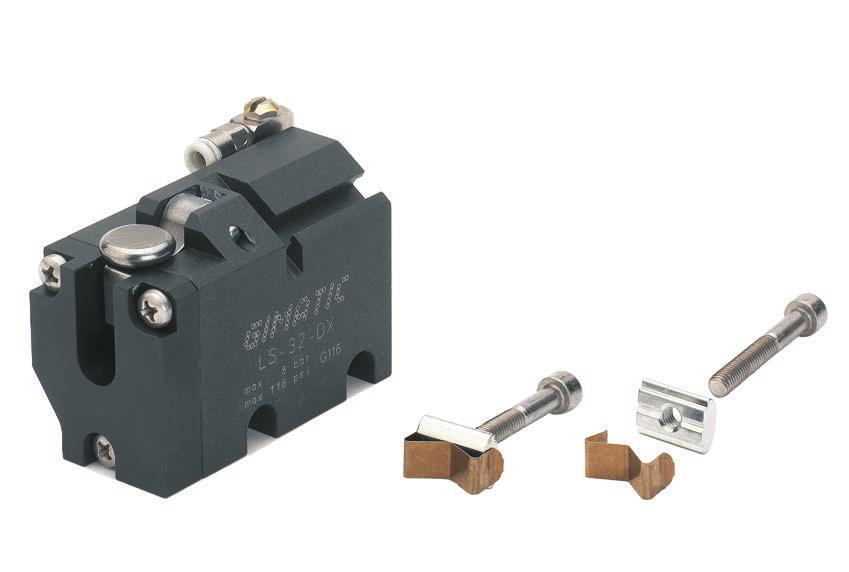

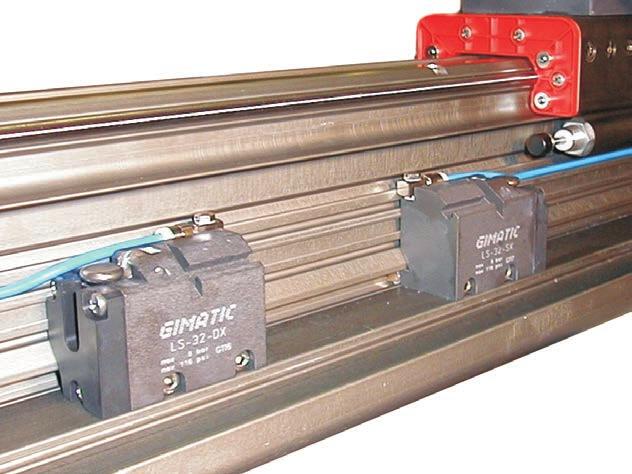

7 Pośrednie zespoły blokujące Są dostępne w dwóch symetrycznych modelach, służą do blokowania wózka z dużą precyzją w pozycjach pośrednich, gdy przemieszcza się on ze strony prawej (LS-32-DX) lub z lewej (LS-32-SX). Jeden tłok pneumatyczny podnosi blokadę końca skoku za pomocą układu przełączającego. Bez ciśnienia skok końcowy powraca do pozycji spoczynkowej za pomocą sprężyny zwrotnej. W takiej pozycji włączony jest czujnik magnetyczny (opcja). Intermediate stopping units Available in two symmetric models, they are used to stop the carrier, with high precision, in the intermediate positions when it comes from the right (LS-32-DX), or from the left (LS-32-SX). One pneumatic piston lifts an irreversible mechanical end stroke by a toggle system. Without pressure, the end stroke returns to the rest position by a reset spring. In this position the optional magnetic sensor is on. LS-32-DX LS-32-SX 594 Siłownik liniowy LS-32-DX SL LS-32-DX LS-32-SX
8 Przykłady zastosowania pośrednich jednostek blokujących Application examples of the intermediate stopping units LS-32-DX LS-32-DX LS-32-DX LS-32-DX LS-32-SX LS-FX LS-32-DX LS-32-DX LS-32-SX LS-FX LS-32-DX LS-32-DX LS-32-SX LS-FX LS-32-DX LS-32-DX LS-32-SX LS-FX LS-32-DX LS-32-DX LS-32-SX LS-FX Siłownik liniowy 595

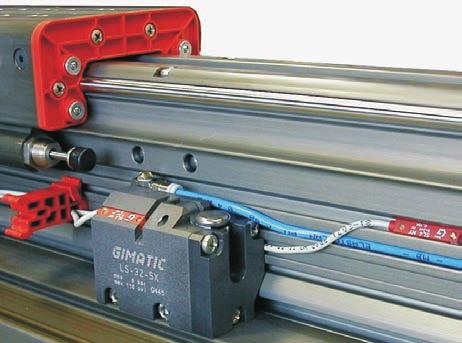

9 Obsługa sprężonego powietrza za pomocą pośredniej jednostki blokującej Prędkość posuwu wózka należy regulować za pomocą regulatorów przepływu, które dławią dopływ powietrza z komór (zob. również obwód pneumatyczny). Dlatego też, aby uniknąć niekontrolowanych ruchów, ciśnienie należy zrównoważyć w obu komorach siłownika (rysunek 3), zanim powietrze zostanie usunięte z pośredniej jednostki blokującej. Compressed air management with an intermediate stopping unit The travel speed of the carrier must be adjusted by flow controllers which throttle the air coming out from the chambers (see also the pneumatic circuit). Therefore, to avoid uncontrolled movements, the pressure must be balanced in both cylinder chambers (figure 3), before the air is removed from the intermediate stopping unit. Sprężone komory Pressurized chambers 596 Siłownik liniowy
10 Obwód pneumatyczny Możliwe problemy w obwodzie sprężonego powietrza: 1- Zmiana ciśnienia. 2- Zamykanie bez podania sprężonego powietrza. 3- Nagły brak ciśnienia. 4- Nadmierna prędkość. Możliwe rozwiązania: 1- Magazynowanie sprężonego powietrza (A). 2- Zawór rozruchowy (B). 3- Zawór bezpieczeństwa (C). 4- Regulator przepływu (D). Pneumatic circuit Possible problems on a compressed air circuit: 1- Pressure variation. 2- Pressurizing with empty cylinder. 3- Sudden pressure black-out. 4- Excessive speed. Possible solutions: 1- Compressed air storage (A). 2- Start-up valve (B). 3- Safety valve (C). 4- Flow controller (D). Dopływ sprężonego powietrza Dopływ sprężonego powietrza należy zapewnić za pomocą przyłączy powietrza w płytach końcowych ze złączkami G1/8 i wężami (brak w zestawie). Dopływ sprężonego powietrz do jednostki pośredniej następuję poprzez złączkę z wężem Ø4 mm (brak w zestawie). Sprężone powietrze musi być filtrowane 5 40 µm. Rodzaj medium wybranego na początku (smarowane lub niesmarowane) musi być taki sam przez cały czas eksploatacji urządzenia. Obwód pneumatyczny należy sprężać stopniowo, aby uniknąć niekontrolowanych ruchów. Compressed air feeding The compressed air feeding must be accomplished on the air ports in the end side plates with fittings G1/8 and hoses (not supplied). The intermediate stopping unit is pressurized by its fitting with a Ø4mm hose (not supplied). The compressed air, must be filtered from 5 to 40 µm. Maintain the medium selected at the start, lubricated or not, for the complete service life of the unit. The pneumatic circuit must be pressurized progressively, to avoid uncontrolled movements Siłownik liniowy 597

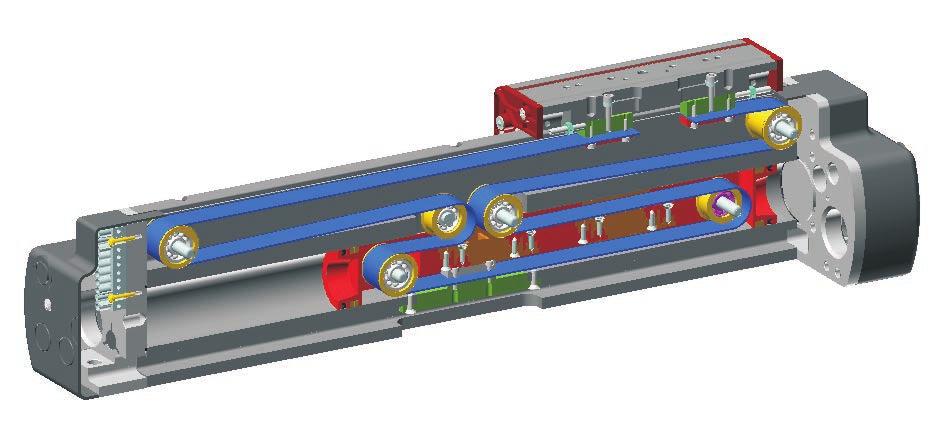

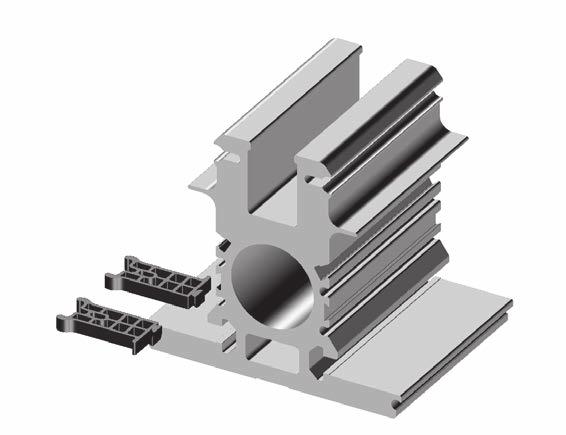

11 Przekrój siłownika liniowego Linear unit section Bok pośredniej jednostki blokującej Intermediate stopping unit side Bok prowadnicy łańcuchowej Energy chain side Osłona węży Ø4 mm (służy do dostarczania sprężonego powietrza do pośrednich zespołów blokujących) Housing for Ø4mm hoses (used for compressed air feeding of intermediate stopping units) Rowek czujnika Sensor groove Rowek do zaczepu mocującego pokrywę poprzeczną Groove for the clip fixing the lateral cover Rowki nakrętki teowej T-nut groove Dolny otwór przelotowy do mocowania węży i przewodów Lower through hole for hoses and cables Umieszczenie przewodu i węża Hose and cable placement Pośrednia jednostka blokująca Intermediate stopping unit Rowek czujnika do pośredniej jednostki blokującej Sensor groove for the intermediate stopping unit Rowek czujnika jednostki liniowej Sensor groove for the linear unit Wąż Ø4 mm Ø4mm hose Wąż Ø4 mm Ø4mm hose Przewód czujnika Ø2,7 mm Ø2.7mm sensor cable 598 Siłownik liniowy

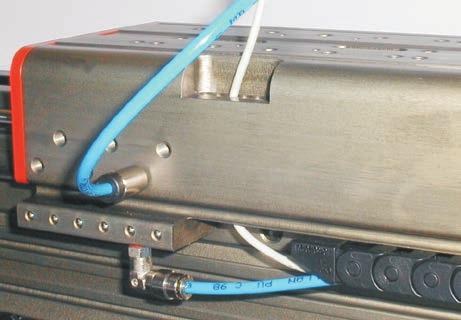

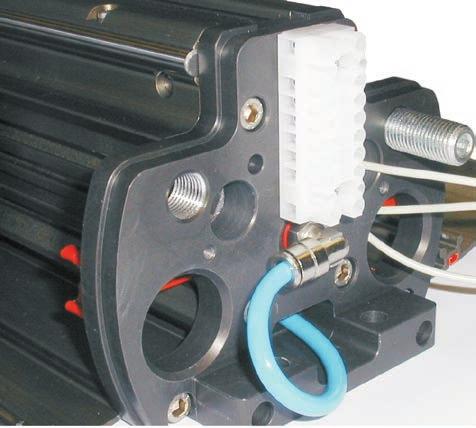

12 Dolny otwór przelotowy Lower through hole Wąż Ø6 mm Ø6mm hose Wąż Ø8 mm Ø8mm hose Puszka połączeniowa Junction box Listwa zaciskowa z 8 zaciskami 8 stud terminal block PMA-TEA BVWD-P112 PMA-TEA PIST-12B Siłownik liniowy 599

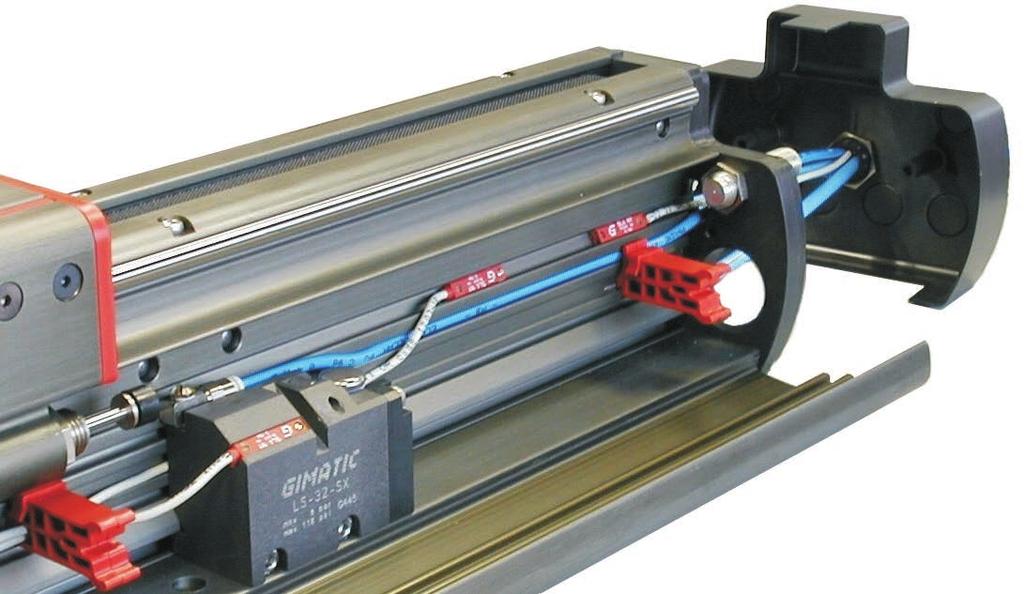

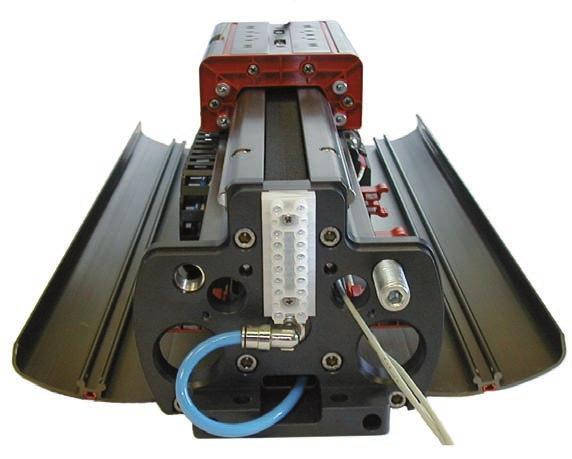

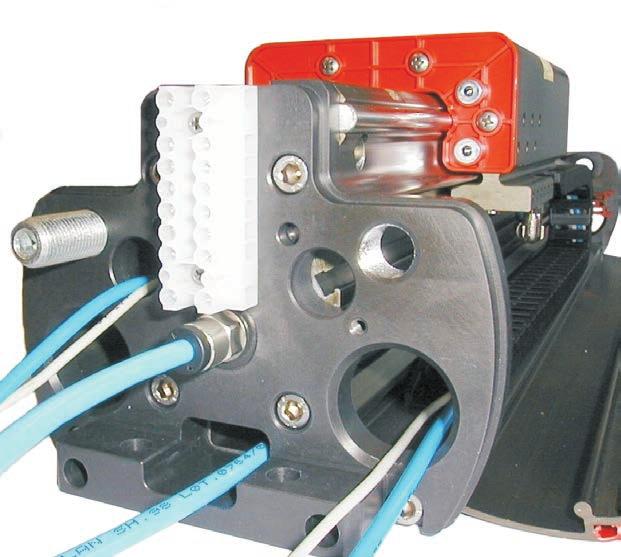

13 Pokrywa głowicy Pokrywy plastikowe strony końcowej wyposażone w siedem odłączanych membran można zdemontować wykręcając dwie śruby. Head cover The end side plastic covers, provided with seven detachable diaphgrams, can be removed screwing out two screws. Membrany 1-7 znajdują się z przodu śrub końca skoku (lub dodatkowych amortyzatorów). Membrana 2 znajduje się z przodu złączki doprowadzającej sprężone powietrze. Membrany można usunąć, aby wyprowadzić na zewnątrz inne węże i przewody. The diaphragms 1-7 are in front of the end stroke screws (or supplementary shock-absorbers). The diaphragm 2 is in front of the fitting for compressed air feeding. The diaphragms can be removed to allow other hoses and cables to come out. 600 Siłownik liniowy

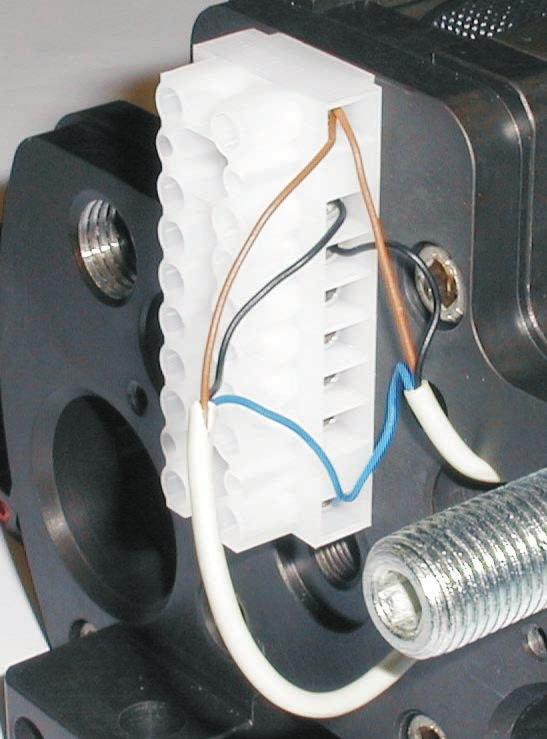

14 Połączenia Connections Kolanko z gwintem zewnętrznym w osłonie Sheath elbow male fitting PMA-TEA BVWD-P112 Złączka z gwintem zewnętrznym w osłonie Sheath male fitting PMA-TEA BVND-P112 Nakrętka blokująca Locking nut TEAFLEX D22 Powłoka Sheath Wąż Ø4 mm Ø4mm hose Wąż Ø6 mm Ø6mm hose PMA-TEA PIST-12B Przewód czujnika Ø2.7 mm Ø2.7mm sensor wire Siłownik liniowy 601

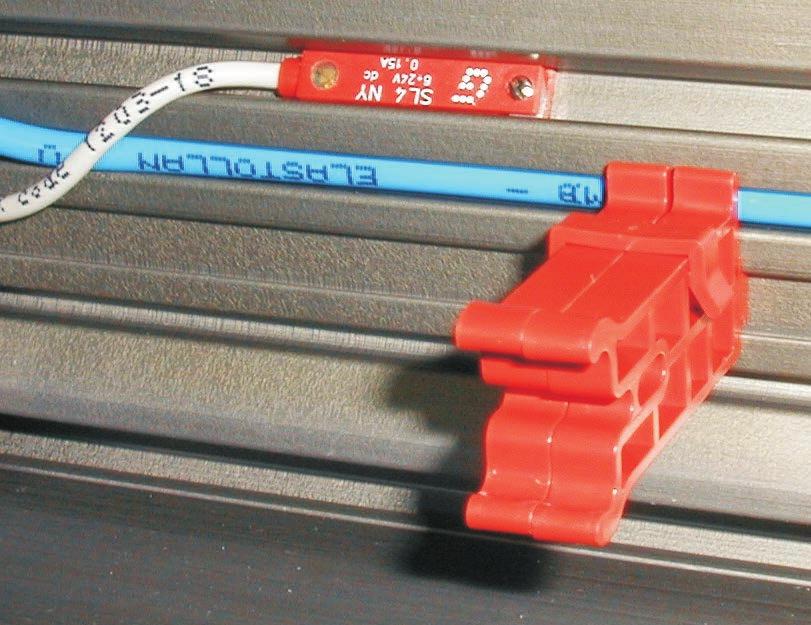

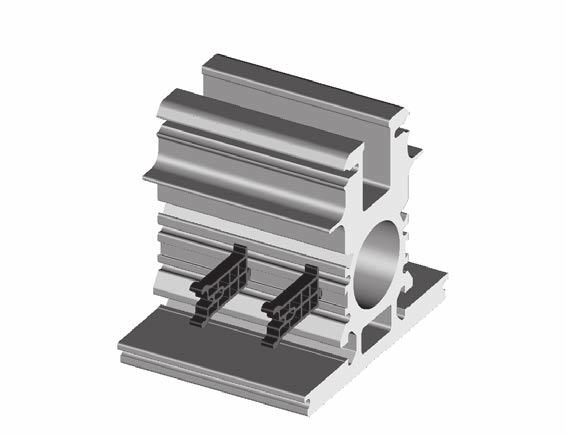

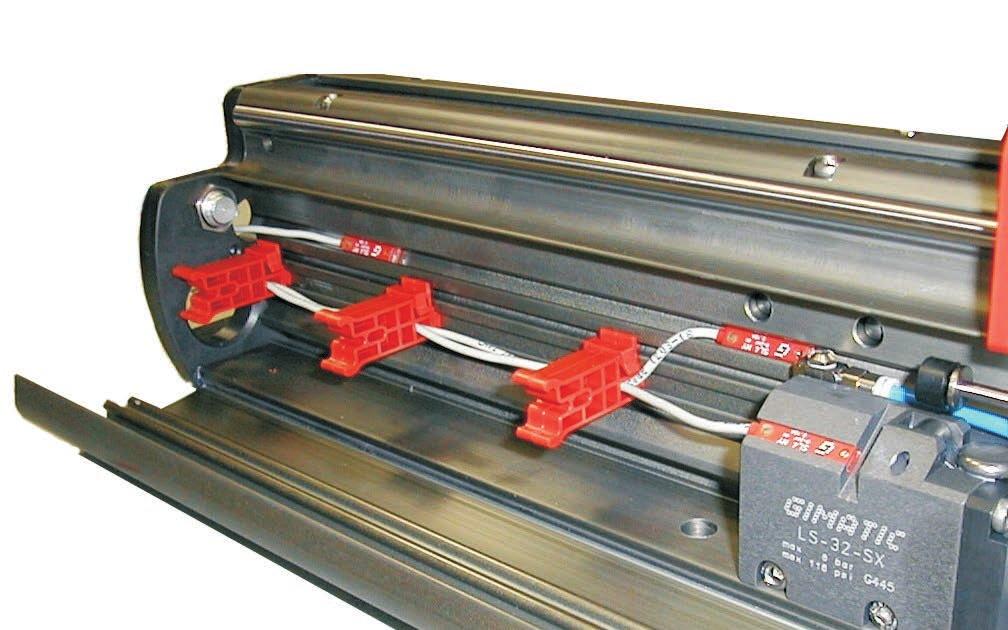

15 Zaczep LS-CP Służy do mocowania pokryw bocznych, lecz jest również przydatny podczas prowadzenia i układania przewodów i węży. Montaż zaczepu przedstawiają poniższe rysunki. Clip LS-CP It is used to fasten the lateral covers, but it is useful also for easy positioning of cables and hoses. Follow the sequence in the pictures to mount the clip. Wąż Ø6 mm Ø6mm hose Przewód czujnika Ø2,7 mm Ø2.7mm sensor wire Wąż Ø4 mm Ø4mm hose 602 Siłownik liniowy

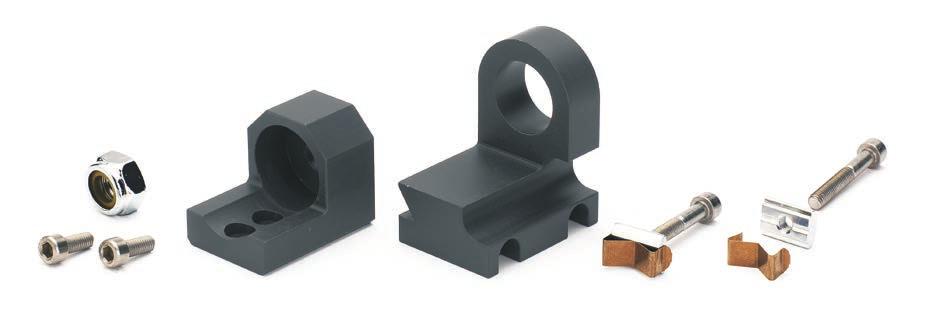

16 Mocowanie Element można zamocować do części ruchomej lub nieruchomej. Do zamocowania siłownika liniowego do płytek końcowych należy użyć czterech śrub M8 (B). Możliwe jest również użycie czterech śrub M6 (A) oraz dwóch trzpieni Ø6 mm (C). Należy pozostawić miejsce na otwarcie pokryw. Fastening The unit can be fastened to a static or moving part. Use four M8 screws (B) to fasten the linear unit to the end side plates. It is also possible to use the four screws M6 (A) and the two Ø6mm pins (C). Allow room to open the covers. Do zamontowania obciążenia do wózka służy 12 otworów gwintowanych M6 x10 mm, 4 otwory kołków Ø6H8x12 mm oraz 4 otwory kołków Ø3H8x8 mm. Poniższy rysunek przedstawia sposób montażu siłownika M25 do złącza I26. To fasten the pay load on the carrier, twelve threaded holes M6x10mm, four dowel pin holes Ø6H8x12mm and four dowel pin holes Ø3H8x8mm are available. The picture below shows the fastening of the unit M25 by the interface I26. # Siłownik liniowy 603
17 Bezpieczne obciążenia Sprawdzić poniższe tabele i wykresy. Nadmierne obciążenia mogą uszkodzić urządzenie, powodować nieprawidłowości w działaniu i zagrażać bezpieczeństwu obsługi. Fx, Fz, Mx, My, Mz oznaczają maksymalne dopuszczalne obciążenia. Współczynnik obciążenia LF musi być mniejszy od 1. Safety loads Check the following tables and graphs. Excessive loads can damage the unit, cause functioning troubles and endanger the safety of the operator. Fx, Fz, Mx, My, Mz are maximum permitted loads. The load factor LF must be lower than 1. Max Fx Fz Mx My Mz 3000 N 3000 N 100 Nm 130 Nm 100 Nm Dopuszczalna energia kinetyczna pojedynczego uderzenia zależy od liczby zastosowanych amortyzatorów i ich odległości od środka ciężkości obciążenia na wózku. Jeżeli, jak pokazano na rysunku, barycentrum jest oddalone o 200 mm, dopuszczalna energia kinetyczna z dwoma amortyzatorami wynosi E2=24 J, a z jednym standardowym amortyzatorem E1=10 J. The admissible kinetic energy in a single shock depends on the number of shock-absorbers used and on their distance from the barycenter of the load on the carrier. If, as in the picture, the barycenter is 200mm far, the admissible kinetic energy with two shock-absorbers is E2=24J, with only one standard shock-absorber is E1=10J. R E1 E2 100 mm 12 J 28 J 150 mm 11 J 26 J 200 mm 10 J 24 J 250 mm 9 J 22 J 300 mm 8 J 20 J R E1 E2 Odległość amortyzatora od środka ciężkości obciążenia Distance from the shock-absorber to the baricenter of the pay load Dopuszczalna energia kinetyczna z jednym amortyzatorem Admissible kinetic energy with one shock-absorber Dopuszczalna energia kinetyczna z dwoma amortyzatorami Admissible kinetic energy with two shock-absorbers 604 Siłownik liniowy
18 Obciążenie m [kg] oraz średnia szybkość przesuwu v [m/s] muszą składać się na niższą wartość energii kinetycznej od dopuszczalnej. Jeżeli, na przykład, obciążenie wynosi 12 kg, a szybkość wynosi 1,2 m/s, odpowiednia energia wynosi 22 J, mniej niż E2=24 J. The pay load m [kg] and the medium travel speed v [m/s] must give a kinetic energy value lower than the permitted one. For example, if the pay load is 12kg and the speed is 1.2m/s, the corresponding energy is 22J, lower than E2=24J. Nh stanowi liczbę dopuszczalnych cykli na godzinę: jest ona określona na poniższym schemacie. Na przykład, jeżeli wartość energii wynosi 22 J na uderzenie, a użyto dwóch amortyzatorów, dopuszczalna liczba uderzeń na godzinę wyniesie Nh is the number of permitted cycles per hour: it is determined by the following diagram. For example, if the energy value is 22J per shock and two shockabsorbers are used, therefore a maximum number of 1900 shocks per hour is possible. Siłownik liniowy 605

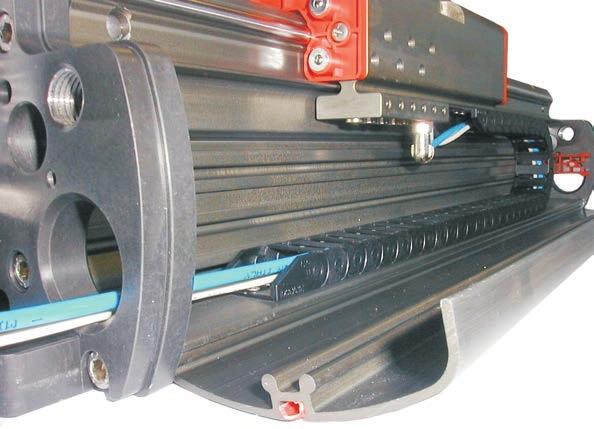

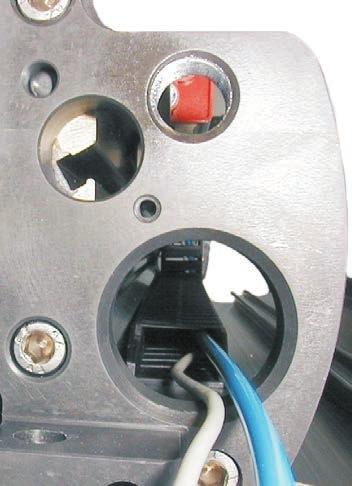

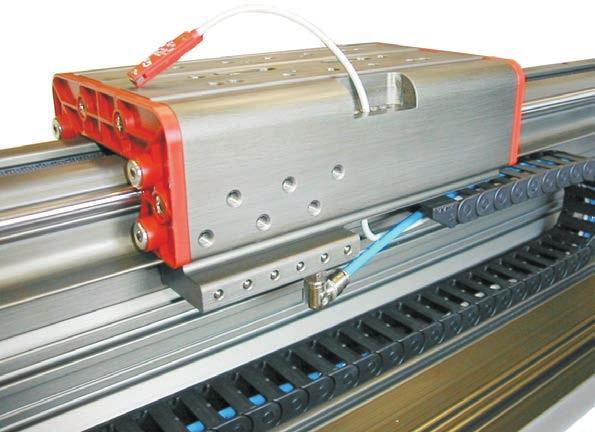

19 Prowadnica łańcuchowa podłączeń elektrycznych Z jednej strony jednostki istnieje możliwość podłączenia prowadnicy łańcuchowej pod pokrywą poprzeczną. Prowadnica ta umożliwia doprowadzenie węży oraz przewodów czujników do akcesoriów pneumatycznych przenoszonych przez wózek. Węże są doprowadzone do sześciu przewodów wózka przez złączki M5; dla przewodów przewidziano sześć otworów przelotowych Ø4.2 mm. Energy chain On one side of the unit it is possible to fit the energy chain under the lateral cover. With this chain it is possible to guide the hoses and the sensor cables for the pneumatic accessories transported by the carrier. The hoses run into the six leads of the carrier through M5 fittings; six Ø4.2mm through holes are provided for cables. WIDOK A A VIEW Sześć przewodów sprężonego powietrza Six compressed air leads Wylot sprężonego powietrza Compressed air outlet Sześć otworów przelotowych Ø4,2 mm na przewody czujnika Six Ø4.2mm through holes for sensor cables Przewody czujników Sensor cables Wlot sprężonego powietrza Compressed air inlet Przestrzeń prowadnicy łańcuchowej Space into the energy chain Kod łańcucha energetycznego Energy chain code Wąż Ø6 mm Ø6mm hose LS-CH LS-CH LS-CH LS-CH LS-CH LS-CH2000 Przewód czujnika Ø2.7 mm Ø2.7mm sensor wire Wąż Ø4 mm Ø4mm hose 606 Siłownik liniowy
20 Montaż prowadnicy łańcuchowej Węże i przewody należy wprowadzić do łańcucha przed zamocowaniem go do jednostki. Mounting of the energy chain Hoses and cables must be inserted in the chain before to fixing it to the unit. PMA-TEA PIST-12B Śruba Screw M2.5x8 mm INOX DIN 965A Otwór Hole Ø6.6mm PMA-TEA BVND-PI12 Śruba Screw M2.5x8 mm INOX DIN 965A Siłownik liniowy 607

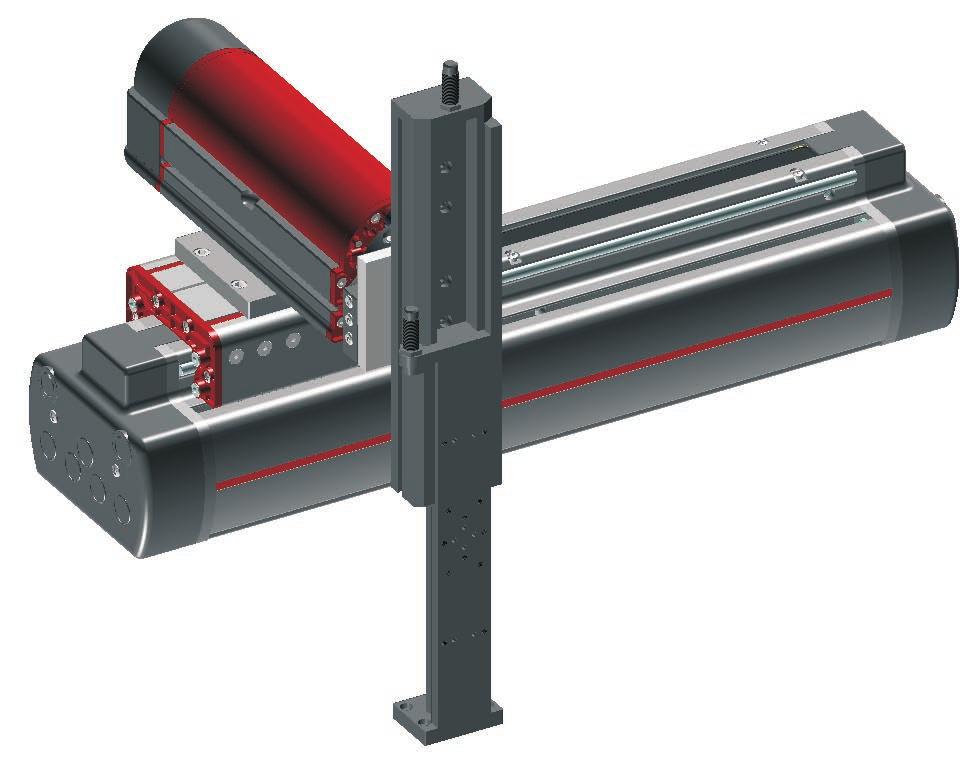

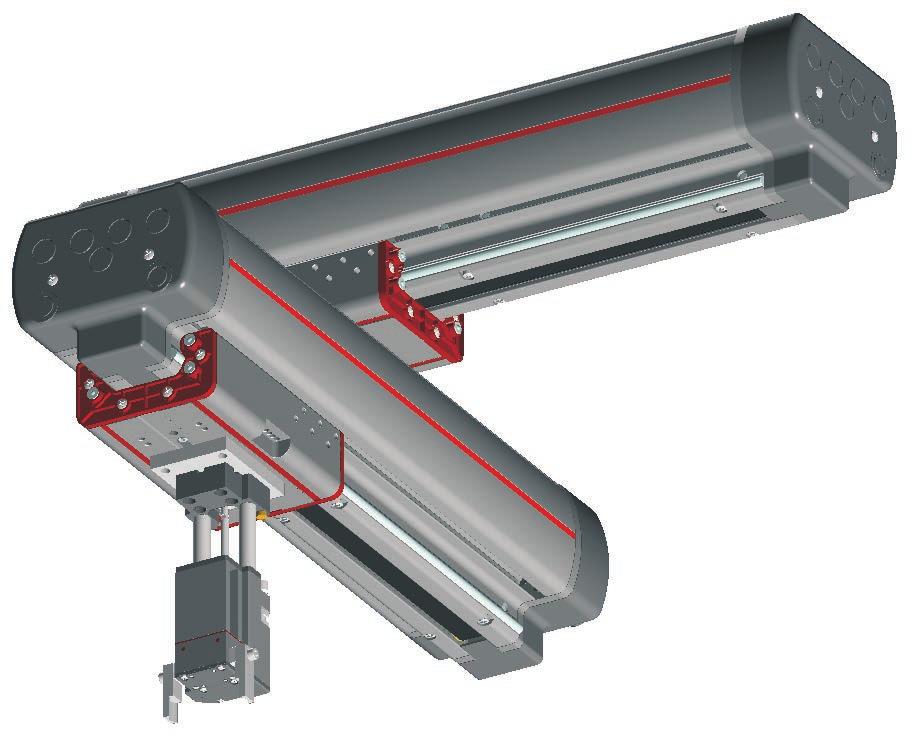

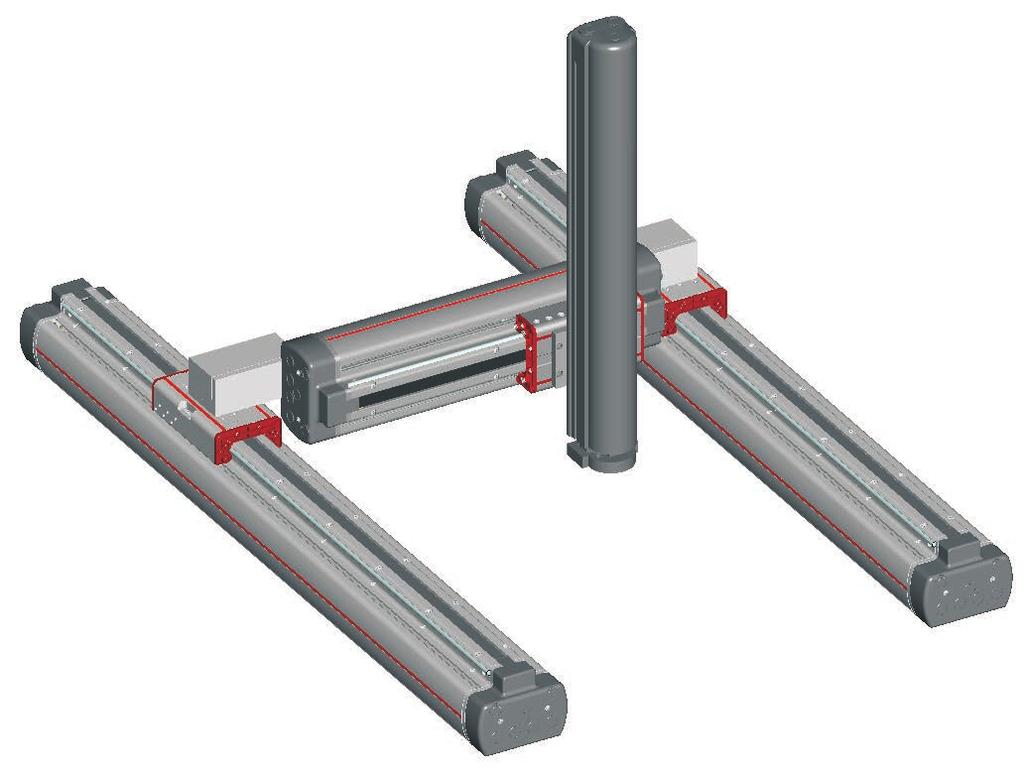

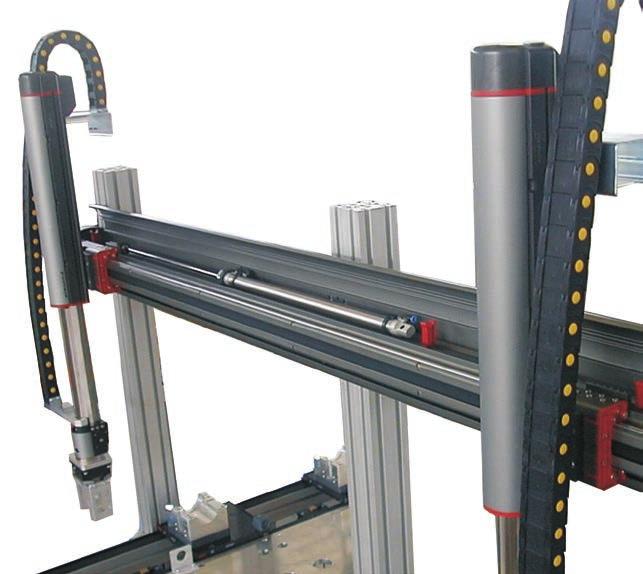

21 Przykład zastosowania Application example złącze Interface PZX-265 Przykład zastosowania Application example M25... I26 złącze interface Z D 608 Siłownik liniowy

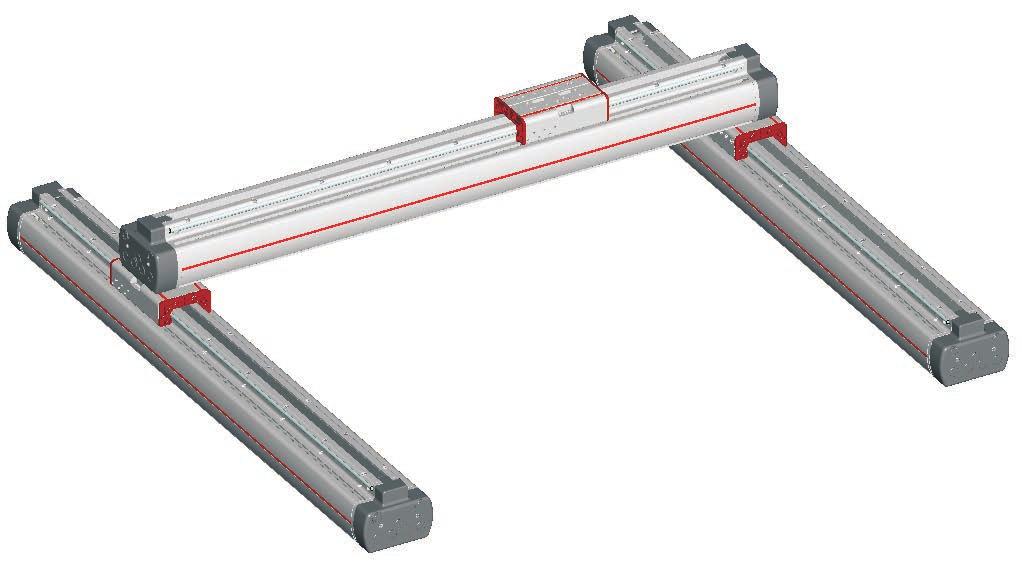

22 Przykład zastosowania Application example M złącze Interface złącze Interface I Przykład zastosowania Application example Siłownik liniowy 609
23 Drugi wózek Na zamówienie urządzenie może być wyposażone w drugi wózek nienapędzany na szynie (kod -CS). Drugi wózek musi zostać zamontowany przez producenta. Masa: 1.6 kg. Second carrier The unit can be equipped, upon request, with a second idle carrier on the rail (code -CS). The second carrier must be mounted by the manufacturer. Weight: 1.6kg. -CS M25400 I26 Wózek nienapędzany Idle carrier I26 Wózek napędzany Driven carrier 610 Siłownik liniowy

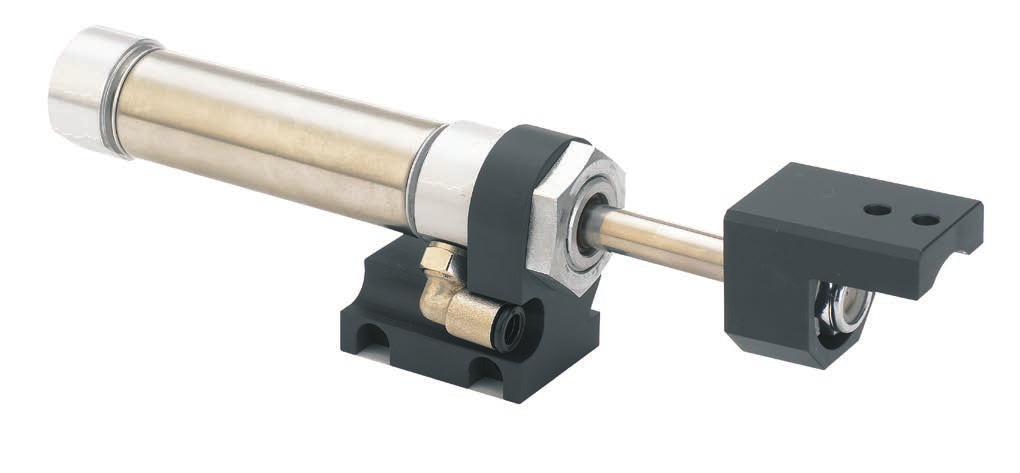

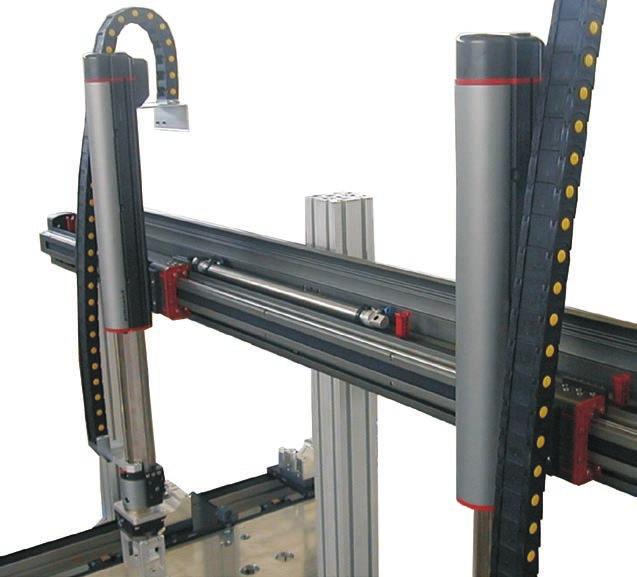

24 Ponadto drugi wózek może być napędzany niezależnie od wózka głównego za pomocą siłownika pneumatycznego z otworem ISO 25 mm, mieszczącego się pod pokrywą boczną (zamiast prowadnicy łańcuchowej). Gimatic dostarcza zestaw montażowy siłownika (kod LS-CL). Moreover the second carrier can be driven independently from the main carrier, by an ISO 25mm bore pneumatic cylinder, to fit under the lateral cover (instead of the energy chain). Gimatic supplies the mounting kit for the cylinder (code LS-CL). Drugi wózek Second carrier Siłownik pneumatyczny z otworem ISO 25 mm ISO 25mm bore pneumatic cylinder Wózek główny Main carrier LS-CL Siłownik liniowy 611

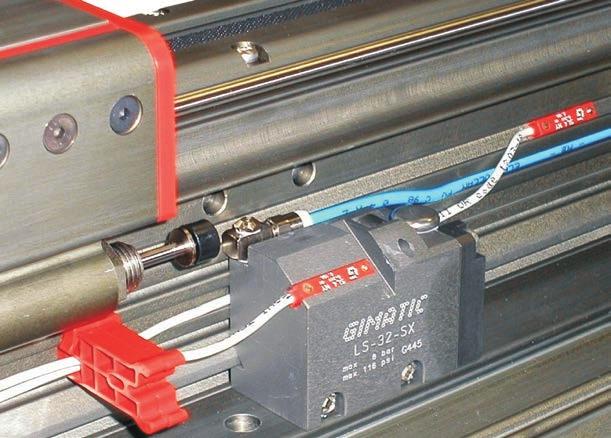

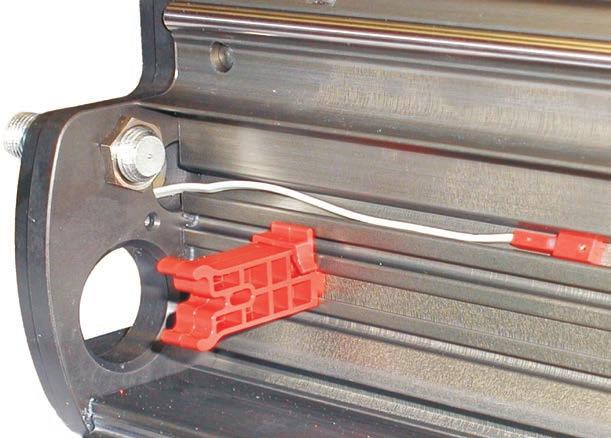

25 Czujniki Pozycja robocza jest wykrywana przez magnetyczne czujniki zbliżeniowe (opcjonalne) przez magnes umieszczony na tłoku. Tego samego rodzaju czujnik może również sprawdzać stan pośredniej jednostki blokującej. Należy unikać używania czujników zbliżeniowych w pobliżu dużych mas materiału ferromagnetycznego lub silnych pól magnetycznych, ponieważ mogą one powodować problemy z wykrywaniem. Sensors The operating position is detected by magnetic proximity sensors (optional) through a magnet placed on the piston. The same type of sensor can also check the status of the intermediate stopping unit. The use of magnetic proximity sensors is therefore to be avoided in the vicinity of large masses of ferromagnetic material or intense magnetic fields as this may cause detection problems. Czujniki, które można zastosować: The sensors that can be used are: OUT PNP Magneto-resistive NPN SL... SS... OUT SS LS SL4N225-G PNP Przewód 2.5 m / 2.5m cable SL4M225-G NPN Przewód 2.5 m / 2.5m cable SL3N203-G PNP Złącze M8 / M8 snap plug connector SL3M203-G NPN Złącze M8 / M8 snap plug connector SS4N225-G PNP Przewód 2.5 m / 2.5m cable (1) (1) SS4M225-G NPN Przewód 2.5 m / 2.5m cable (1) (1) SS3N203-G PNP Złącze M8 / M8 snap plug connector (1) (1) SS3M203-G NPN Złącze M8 / M8 snap plug connector (1) (1) (1) Za pomocą adaptera (SS ) dostarczonego z pakietem K-SENS. (1) By the adapter (SS ) provided with the pack K-SENS. SL SL SS SS Siłownik liniowy
26 Ostrzeżenia Nie wolno dopuścić do tego, aby urządzenie miało kontakt z substancjami powodującymi korozję, rozpryskami spawalniczymi lub proszkami ściernymi, gdyż mogą uszkodzić siłownik. Rowek paska napędowego należy utrzymywać w czystości. W zasięgu pracy suwaka nigdy nie mogą pozostawać żadne osoby nieupoważnione ani przedmioty. Nie wolno obsługiwać suwaka, jeżeli maszyna, na której jest zamontowany, nie spełnia przepisów i norm bezpieczeństwa kraju użytkownika. Cautions Never let the unit come into contact with corrosive substances, soldering splashes or abrasive powders as they may damage the slide. Keep the drive belt groove free from dirt and foreign bodies. Never let non-authorized persons or objects stand within the operating range of the slide. Never operate the slide if the machine on which it is fitted does not comply with safety laws and standards of your country. Konserwacja Obciążenie łożysk zostało ustawione fabrycznie. NIE WOLNO UŻYWAĆ ŚRUB REGULACYJNYCH DO JEGO ZMIANY. Należy okresowo sprawdzać sprawność amortyzatorów. Jeżeli ich zdolność tłumienia spadnie, należy je niezwłocznie wymienić. Należy okresowo sprawdzać pręty stalowe i smarować je, gdy są suche. Odpowiedni smar jest dostępny w tubach 90 g. Kod zamówienia: GLP Maintenance The preloading of the bearings had been set in factory. NEVER USE THE ADJUSTING SCREWS TOMODIFY IT. Periodically check the efficiency of the shock-absorbers and replace them immediately if their damping performance decreases. Periodically check the steel bars and lubricate when dry. The suitable grease is available in 90 grams tubes. Ordering code: GLP Siłownik liniowy 613
27 Rysunek złożeniowy Exploded view 614 Siłownik liniowy
28 Siłownik liniowy 615
29 Wykaz części Part list Obudowa Housing 1 2 Uchwyt Carrier 2 3 Pokrywa boczna Side cover 3 4 Tłok Piston 4 5 Blok naprężający Tightening block 5 6 Blok mocujący paska Belt fixing block 6 7 Blok pośredni Intermediate block 7 8 Koło pasowe Wheel 8 9 Płytka końcowa End side plate 9 10 Pokrywa głowicy Head cap Podkładka dystansowa Spacer washer Element dystansowy Spacer Podkładka Washer Uchwyt blokujący Right cover locking pokrywy prawej bracket Pokrywa głowicy Head cover Prowadnica prętowa Steel-rod guidance Bieżnia kulek łożyskowych C-327 Balls shoe Uchwyt blokujący Left cover locking pokrywy lewej bracket Pasek plastikowy Plastic strip Pasek plastikowy Plastic strip Pasek naprężający Pulling belt Zaczep blokujący Locking clip Śruba M4x12 mm DIN 965A INOX A2 Screw Śruba M4x20 mm DIN 912 INOX A2 Screw Śruba M5x40 mm DIN 7991 Screw Śruba M3x12 mm DIN 912 Screw Śruba M3x16 mm DIN 7985A INOX A2 Screw Śruba M4x40 mm DIN 7985A INOX A2 Screw Śruba M4x16 mm DIN 7985A INOX A2 Screw Śruba M4x8 mm DIN 7985A INOX A2 Screw Nakrętka M4 DIN 934 INOX A2 Nut Kołek centrujących Ø6x24 mm DIN 6325 Dowel pin Trzpień gwintowany M14x1.5x50 mm DIN 913 Grub screw Trzpień gwintowany M4x35 mm DIN 913 INOX A2 Grub screw Zaślepka M5 107-M5 Plug M Łożysko kulkowe Ø8xØ22x7 Ball bearing Amortyzator PM25MC-2SB-SP22039 Shock-absorber Nakrętka DEK196 Nut Uszczelka O-Ring Ø1.78x41 (GUAR-027) O-Ring gasket Listwa zaciskowa z 8 zaciskami KL 16/8 PA cod stud terminal block Kołek centrujących Ø8x50 mm DIN 6325 Dowel pin Kulka Ø3 mm AA DIN 5401 A Ball Smarownica kulek łożyskowych Ø8 mm UNI 2663 Ball oiler Śruba M6x20 mm DIN 912 INOX A2 Screw Siłownik liniowy
30 Rysunek złożeniowy Exploded view Pośrednie zespoły blokujące Intermediate stopping units LS-32-DX LS-32-SX 1 Obudowa LS-32DX-01 LS-32SX-01 Housing 1 2 Pokrywa LS-32DX-10 Cover 2 3 Dźwignia LS-32DX-03 Lever 3 4 Tłok LS-32DX-04 Piston 4 5 Amortyzator LS-32DX-05 Shock-absorber 5 6 Płytka końcowa LS-32DX-06 End side plate 6 7 Śruba końca skoku LS-32DX-07 End stroke screw 7 8 Magnes FES Magnet 8 9 Sprężyna LS-32DX-08 Spring 9 10 Śruba INOX A2 M4x16 mm DIN 7985A Screw Nakrętka INOX A2 M5 DIN 934 Nut Kołek centrujących Ø4x20 mm DIN 6325 Dowel pin Kołek centrujących Ø4x8 mm DIN 6325 Dowel pin Kołek centrujących Ø4x25 mm DIN 6325 Dowel pin Uszczelka dynamiczna 32x24x3.5 (GUAR-063) Dynamic gasket Śruba INOX A2 M5x35 mm DIN 912 Screw Nakrętka BOSCH cod Nut Sprężyna BOSCH cod Spring Łącznik kolanowy RGR5.40 Elbow fitting 19 Siłownik liniowy 617
